Erreka ARES Operating instructions

1
ARES
Guía rápida de instalación y programación Español
AVISO
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en
el apartado “Descargas” de la web de Erreka:
http://www.erreka-automation.com
Elementos de la instalación completa
Cableado eléctrico
A: Alimentación general
B: Lámpara destellante
C: Fotocélulas (Tx/ Rx)
D: Pulsador o selector de llave
E: Accionador
F: Antena
Límites de uso
AE33IPL-AE33DPL
AE3324I-AE3324D
Se aconseja utilizar electrocerradura para
longitudes de hoja superiores a 1,8m.
Valores orientativos. La forma de la hoja y la
presencia de fuerte viento, pueden variar
notablemente los valores del gráfico.
BGRBI-BGRBD; BGRBIM-BGRBDM;
BGRRI-BGRRD
BGRBIL-BGRBDL;
BGRRIL-BGRRDL
MSB-016/02

2

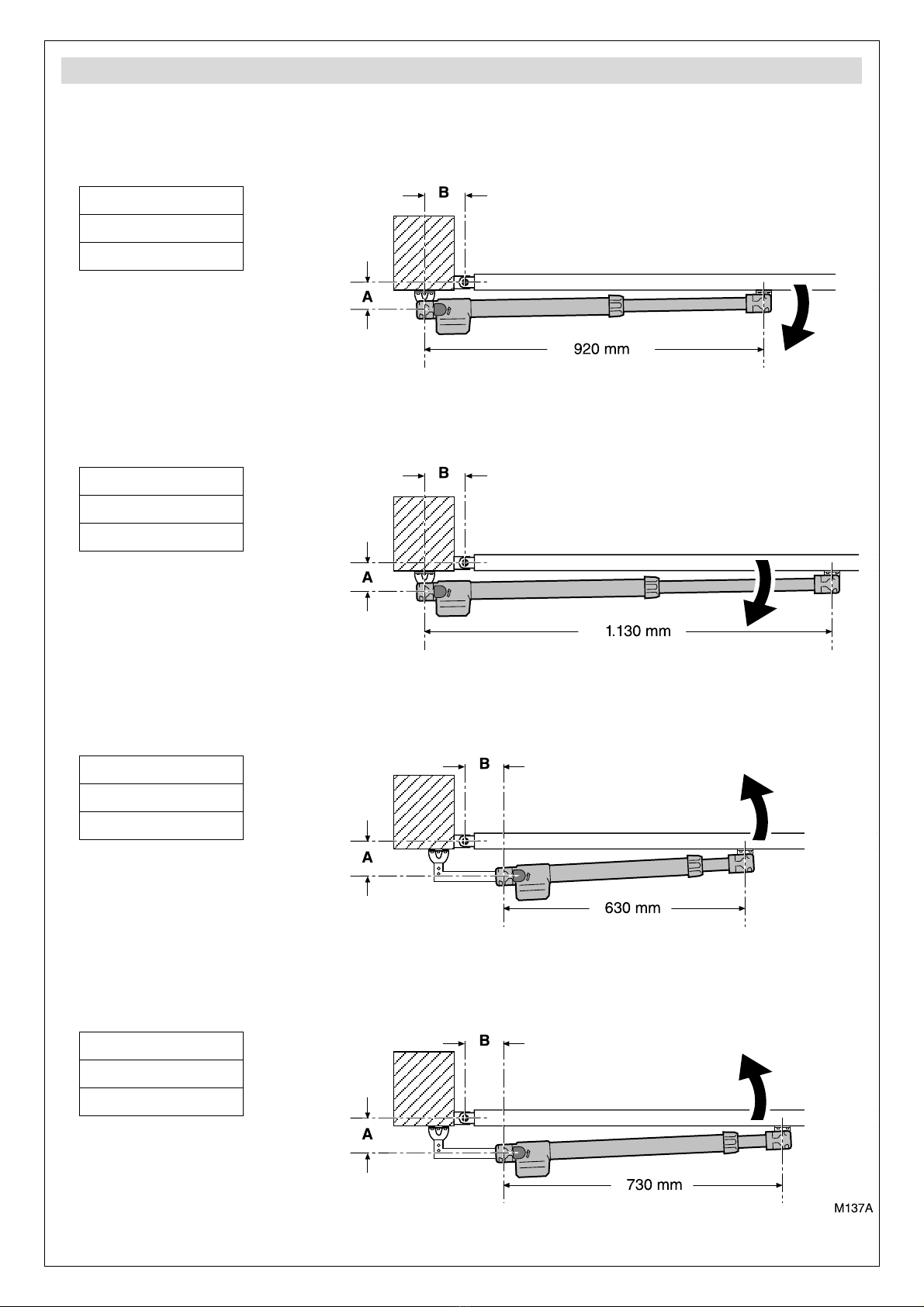

Accionador corto, apertura hacia el interior (carrera: 300mm)
A (cm) B (cm) C (º)
140 140 95
120 160 120
Accionador largo, apertura hacia el interior (carrera: 400mm)
A (cm) B (cm) C (º)
190 190 95
135 185 120
Accionador corto, apertura hacia el exterior (carrera: 300mm)
A (cm) B (cm) C (º)
140 140 95
120 160 120
Accionador largo, apertura hacia el exterior (carrera: 400mm)
A (cm) B (cm) C (º)
190 190 95
135 185 120
Las cotas A y B determinan el ángulo de apertura C.
Cotas y posiciones de montaje

3
C137B
Componentes suministrados Accionamiento manual
Desbloqueo
(funcionamiento manual)
Bloqueo
(funcionamiento motorizado)
1
1
1 Montar el soporte de pared
Montaje
2 Montar el accionador en el soporte de pared
3 Colocar el soporte de puerta 4 Montar el accionador en el soporte de puerta
Los soportes deben colocarse de
forma que el accionador forme
un ángulo de 1º con la
horizontal, quedando más bajo
por el lado del soporte de
puerta.

4
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Courtesy
Light Lam .
G7 G8 G9 G10
24Vac
G4 G5 G6 G1 G2 G3
FCA2 COM FCC2 SCA
P169V
VIVO-M201: 230Vac/50Hz
VIVO-M201M: 125Vac/60Hz
NL
POWER
MOTOR2 (G2-G1-COM) MOTOR1 (G2-G1-COM)
G4 G5 G6 G1 G2 G3
A1, A2 accionadores
C1, C2 condensadoes
DL4 puerta abriendo
DL5 puerta cerrando
PUL1 minipulsador cerrar
PUL2 minipulsador abrir
T conexión a tierra
Conexiones accionadores A1 / A2:
G1 / G4 abrir
G2 / G5 cerrar
G3 / G6 común (COM), cable gris
Presionando PUL1, se ilumina DL5 y se
activan las bornas G2/G5 y G3/G6.
Presionando PUL2, se ilumina DL4 y se
activan las bornas G1/G4 y G3/G6.
Conexiones eléctricas (excepto AE3324I y AE3324D)
Se recomienda el uso del cuadro de maniobra VIVO-M101(M) (para instalaciones con un accionador) y
VIVO-M201(M) (para instalaciones con dos accionadores).
ST1 FT1
P1 P2 P3
WARNING
LIGHT
P9 P10
24V
ST2 FT2
P4 P5 P6
STOP
P7 P8
GND
+
G4 G5
GND
NL
SW1
V+
P13
SNG1
P14 P15
SNG2
P16
GND
V+
P17
SNG1
P18 P19
SNG2
P20 P21 P22 P23
ENCODER1 ENCODER2
MOTOR2
G1 G2
GND
MOTOR1
P11 P12
LOCK
POWER - 230V
CN13
G6
G3 G7 G8
Courtesy
Light
Lam .
G9 G10
-FT
(Test)
AUX
24 Vdc
P24 P25
EDGE
P144Y2
VIVO-D201:
VIVO-D201M:
A1 Accionador 1
A2 Accionador 2
G1/G4 Cable rojo (motor)
G2/G5 Cable azul (motor)
SW1 Interruptor general
•Seleccione el número de accionadores mediante C0 (C001: un accionador, C002: dos accionadores).
•Seleccione los sentidos de giro mediante C1 (A1) y C2 (A2).
•Programe C7 para funcionamiento sin encoder ni finales de carrera (C700).
•Para el accionador ARES 24V, programe C304.
•Ajuste la fuerza según el peso de la puerta (parámetro A6).
Conexiones eléctricas (AE3324I y AE3324D)
Comprobación del sentido de giro: tras conectar la alimentación eléctrica y activar cualquiera de
los dispositivos de marcha, la puerta realiza un reset (el display indica rS): la puerta se cierra hasta
que hace tope, asignando a dicho tope la posición “puerta cerrada”. Si durante el reset, en lugar de
cerrarse se abre, cambie el sentido de giro mediante C1 (A1) ó C2 (A2).
Se recomienda el
cuadro de maniobra
VIVO-D201(M).

5
ARES
Guide rapide d’installation et programmation Français
AVERTISSEMENT
Ce guide rapide est un résumé du manuel d’installation complet. Ce manuel contient des
avertissements de sécurité et d’autres explications qui doivent être pris en compte. Vous pouvez
télécharger le manuel d’installation dans la section « Téléchargements » du site web d’Erreka.
http://www.erreka-automation.com
Éléments de l’installation complète
Câblage électrique
A : Alimentation générale
B : Feu clignotant
C : Photocellules (Tx/Rx)
D : Bouton-poussoir ou sélecteur à clef
E : Actionneur
F : Antenne
Limites d´utilisation
AE33IPL-AE33DPL
AE3324I-AE3324D
Il est conseillé d´utiliser une électroserrure pour
des longueurs de vantail supérieures à 1,8m.
Valeurs approximatives. La forme du vantail et la
présence de vent fort peuvent varier
notablement les valeurs du graphique.
BGRBI-BGRBD ; BGRBIM-BGRBDM ;
BGRRI-BGRRD
BGRBIL-BGRBDL ;
BGRRIL-BGRRDL

6
Actionneur court, ouverture vers l´intérieur (course : 300mm)
A (cm) B (cm) C (º)
140 140 95
120 160 120
Actionneur long, ouverture vers l´intérieur (course : 400mm)
A (cm) B (cm) C (º)
190 190 95
135 185 120
Actionneur court, ouverture vers l´extérieur (course : 300mm)
A (cm) B (cm) C (º)
140 140 95
120 160 120
Actionneur long, ouverture vers l´extérieur (course : 400mm)
A (cm) B (cm) C (º)
190 190 95
135 185 120
Les cotes A et B déterminent l´angle d´ouverture C.
Cotes et positions de montage

7
C137B
Composants fournis Actionnement manuel
Déblocage
(fonctionnement manuel)
Blocage
(fonctionnement motorisé)
1
1
1 Monter le support de mur
Montage
2 Monter l´actionneur sur le support de mur
3 Placer le support de porte 4 Monter l´actionneur sur le support de porte
Les supports doivent être placés
de façon que l´actionneur forme
un angle de 1º avec
l´horizontale, en restant plus bas
du côté du support de la porte.

8
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Courtesy
Light Lam .
G7 G8 G9 G10
24Vac
G4 G5 G6 G1 G2 G3
FCA2 COM FCC2 SCA
P169V
VIVO-M201: 230Vac/50Hz
VIVO-M201M: 125Vac/60Hz
NL
POWER
MOTOR2 (G2-G1-COM) MOTOR1 (G2-G1-COM)
G4 G5 G6 G1 G2 G3
A1, A2 actionneurs
C1, C2 condensateurs
DL4 porte en train de s’ouvrir
DL5 porte en train de se fermer
PUL1 mini-bouton fermer
PUL2 mini-bouton ouvrir
Tconnexion à terre
Connexions actionneurs A1 / A2 :
G1/ G4 ouvrir
G2 / G5 fermer
G3 / G6 commun (COM), câble gris
En appuyant sur PUL1, DL5 s´illumine et
les bornes G2/G5 et G3/G6 s´activent.
En appuyant sur PUL2, DL4 s´illumine et
les bornes G1/G4 et G3/G6 s´activent.
Connexions électriques (hormis AE3324I et AE3324D)
Il est recommandé d´utiliser l´armoire de commande VIVO-M101(M) (pour des installations avec un
actionneur) et VIVO-M201(M) (pour des installations avec deux actionneurs).
ST1 FT1
P1 P2 P3
WARNING
LIGHT
P9 P10
24V
ST2 FT2
P4 P5 P6
STOP
P7 P8
GND
+
G4 G5
GND
NL
SW1
V+
P13
SNG1
P14 P15
SNG2
P16
GND
V+
P17
SNG1
P18 P19
SNG2
P20 P21 P22 P23
ENCODER1 ENCODER2
MOTOR2
G1 G2
GND
MOTOR1
P11 P12
LOCK
POWER - 230V
CN13
G6
G3 G7 G8
Courtesy
Light
Lam .
G9 G10
-FT
(Test)
AUX
24 Vdc
P24 P25
EDGE
P144Y2
VIVO-D201:
VIVO-D201M:
A1 Actionneur 1
A2 Actionneur 2
G1/G4 Câble rouge (moteur)
G2/G5 Câble bleu (moteur)
SW1 Interrupteur général
•Sélectionnez le nombre d’actionneurs avec C0 (C001 : un actionneur, C002 : deux actionneurs).
•Sélectionnez les sens de rotation avec C1 (A1) et C2 (A2).
•Programmez C7 pour un fonctionnement sans encodeur ni fins de course (C700).
•Pour l’actionneur ARES 24V, programmez C304.
•Ajustez la force selon le poids de la porte (paramètre A6).
Connexions électriques (AE3324I et AE3324D)
Vérification du sens de rotation : après avoir connecté l’alimentation électrique et avoir activé l’un
des dispositifs de marche, la porte réalise un reset (le display indique rS) : La porte se ferme jusqu’a
atteindre la butée, en assignant à cette butée la position de « porte fermée ». Si pendant le reset,
elle s'ouvre au lieu de se fermer, changez le sens de rotation avec C1 (A1) ou C2 (A2).
L´armoire de
commande
recommandée est
VIVO-D201(M).

9
ARES
Quick installation and programming guide English
IMPORTANT
NOTE
This quick guide is a summary of the complete installation manual. The manual contains safety warnings
and other explanations which must be taken into account. The installation manual can be downloaded by
going to the "Downloads" section at the Erreka website:
http://www.erreka-automation.com

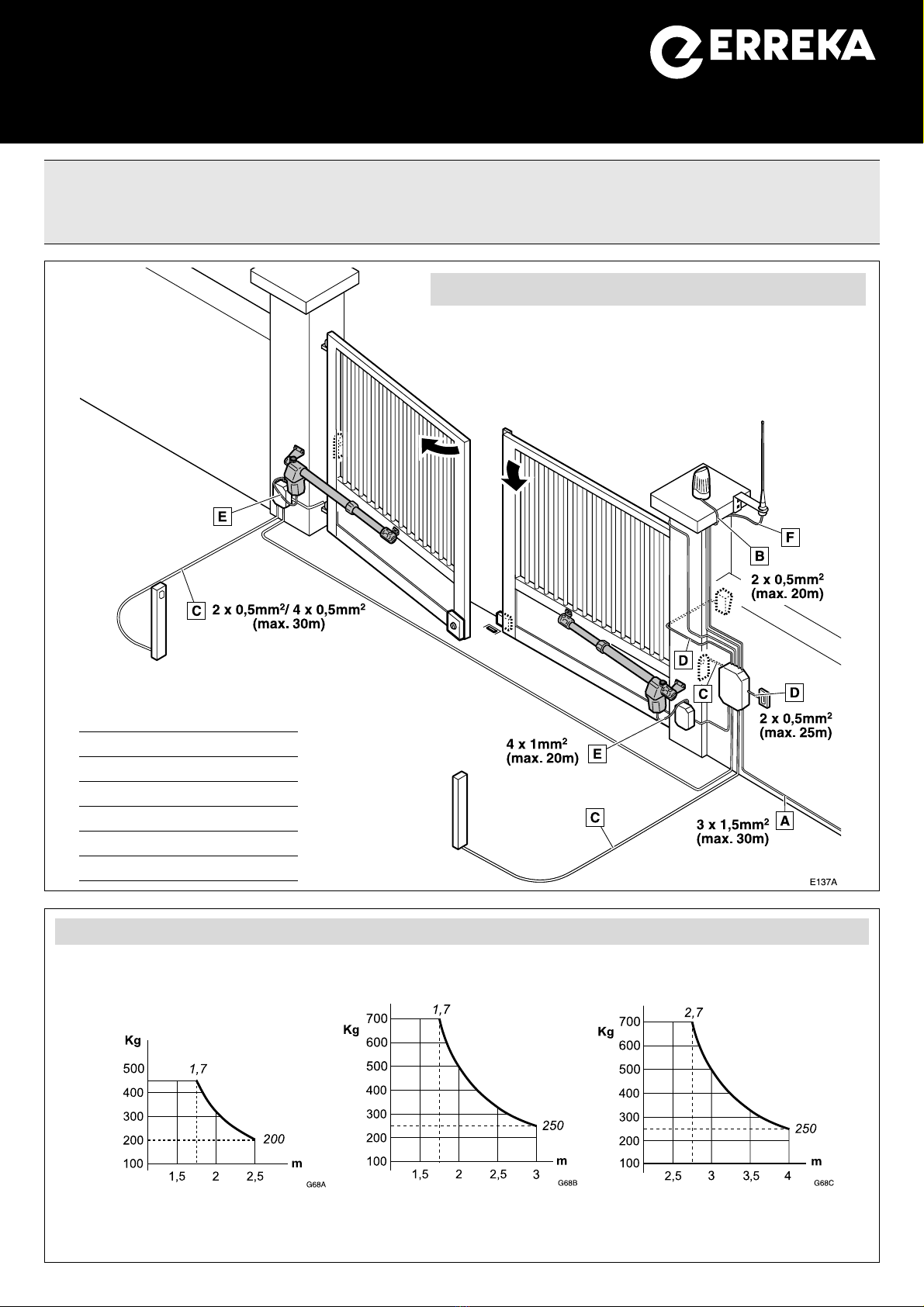

Elements of the complete installation
Electrical cabling
A: Main power supply
B: Flashing light
C: Photocells (Tx / Rx)
D: Pushbutton or key switch
E: Operator
F: Antenna
Limits on use
AE33IPL-AE33DPL
AE3324I-AE3324D
We recommend using an electrolock for leaf
lengths of over 1.8m.
Values for orientation purposes. The form of the
leaf and the presence of strong wind may bring
notable differences in the values of the chart.
BGRBI-BGRBD; BGRBIM-BGRBDM;
BGRRI-BGRRD
BGRBIL-BGRBDL;
BGRRIL-BGRRDL

10
Short operator, inward opening (run: 300 mm)
A (cm) B (cm) C (º)
140 140 95
120 160 120
Long operator, inward opening (run: 400 mm)
A (cm) B (cm) C (º)
190 190 95
135 185 120
Short operator, outward opening (run: 300 mm)
A (cm) B (cm) C (º)
140 140 95
120 160 120
Long operator, outward opening (run: 400 mm)
A (cm) B (cm) C (º)
190 190 95
135 185 120
Levels A and B determine the opening angle C.
Assembly positions and levels

11
C137B

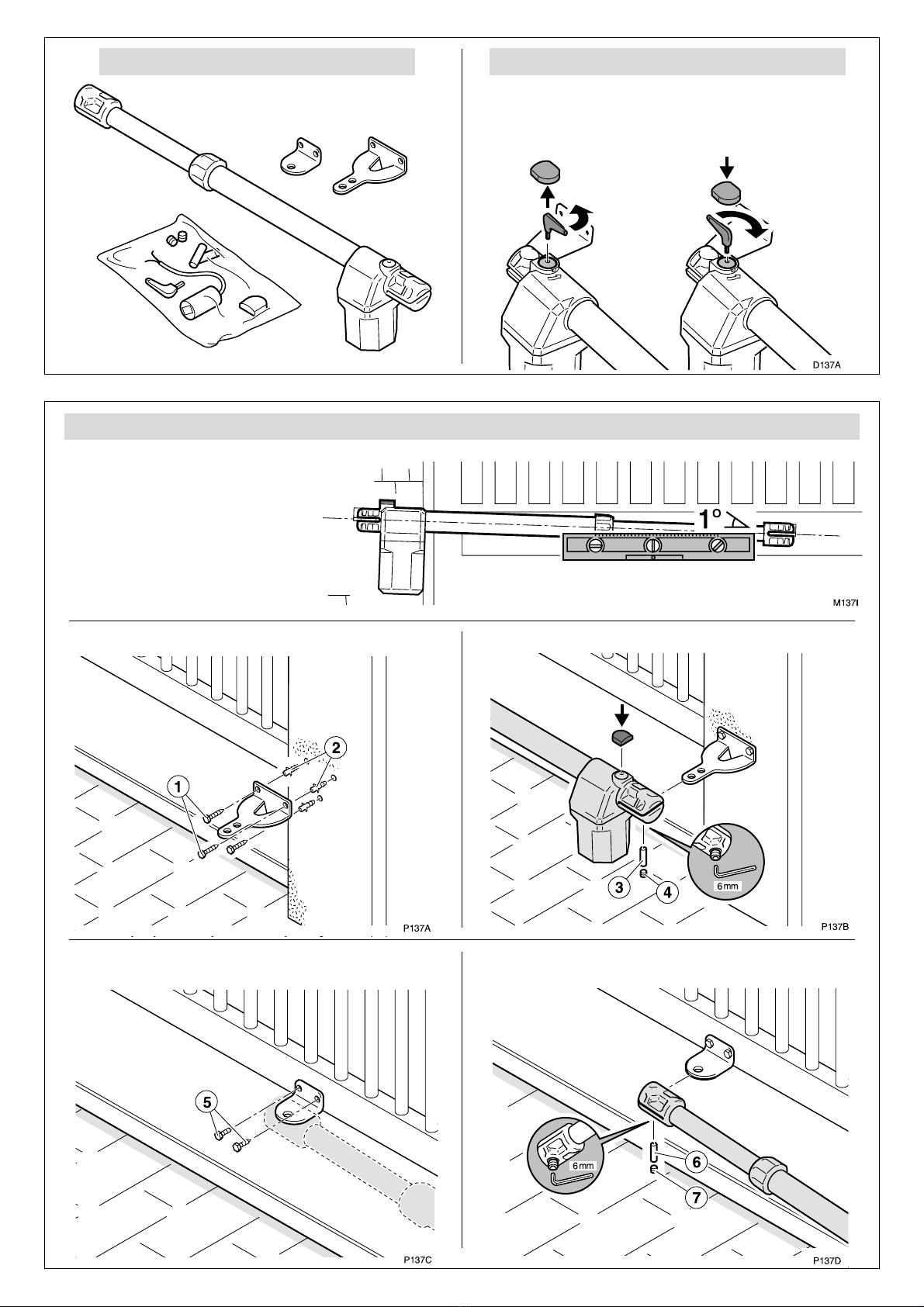

Components supplied Manual drive
Unlocking
(manual operation)
Locking
(motorised operation)
1
1
1 Mount the wall support
Assembly
2 Mount the operator on the wall support
3 Position the gate support 4 Mount the operator on the gate support
The supports should be
positioned so as the operator
forms an angle of 1° with
regards to the horizontal,
remaining lower on the gate
support side.

12
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Courtesy
Light Lam .
G7 G8 G9 G10
24Vac
G4 G5 G6 G1 G2 G3
FCA2 COM FCC2 SCA
P169V
VIVO-M201: 230Vac/50Hz
VIVO-M201M: 125Vac/60Hz
NL
POWER
MOTOR2 (G2-G1-COM) MOTOR1 (G2-G1-COM)
G4 G5 G6 G1 G2 G3

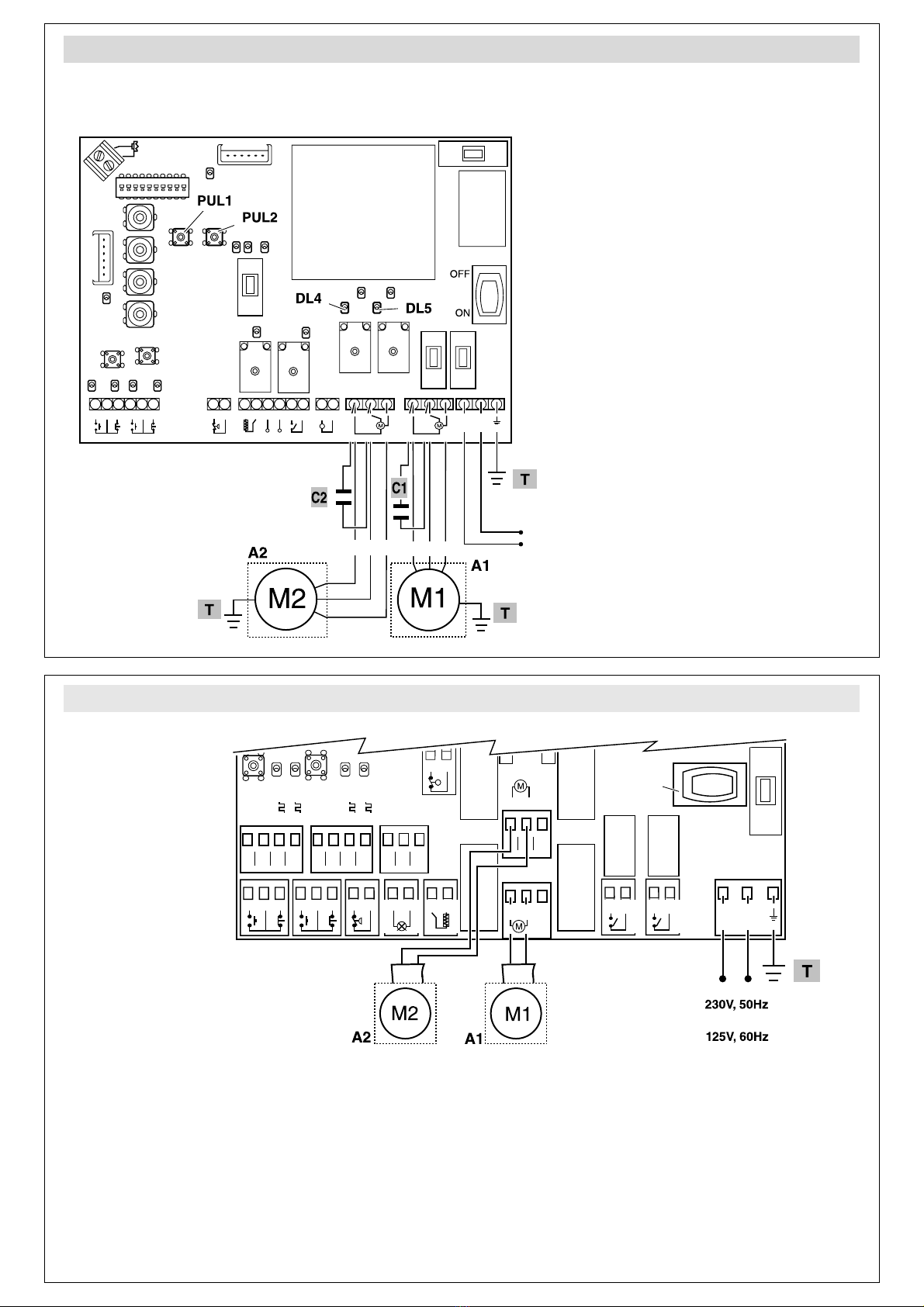

A1, A2 Operators
C1, C2 Capacitors
DL4 Gate opening
DL5: Gate closing
PUL1 Close mini-pushbutton
PUL2 Open mini-pushbutton
TEarth connection
Operator connections A1 / A2:
G1 / G4 Open
G2 / G5 Close
G3 / G6 Common (COM), grey cable
When pressing PUL1, DL5 lights up and
the G2/G5 and G3/G6 cable
connectors are activated.
When pressing PUL2, DL4 lights up and
the G1/G4 and G3/G6 cable
connectors are activated.
Electrical connections (except AE3324I and AE3324D)
We recommend using the VIVO-M101(M) switchboard (for single operator installations) and
VIVO-M201(M) (for twin operator installations).
ST1 FT1
P1 P2 P3
WARNING
LIGHT
P9 P10
24V
ST2 FT2
P4 P5 P6
STOP
P7 P8
GND
+
G4 G5
GND
NL
SW1
V+
P13
SNG1
P14 P15
SNG2
P16
GND
V+
P17
SNG1
P18 P19
SNG2
P20 P21 P22 P23
ENCODER1 ENCODER2
MOTOR2
G1 G2
GND
MOTOR1
P11 P12
LOCK
POWER - 230V
CN13
G6
G3 G7 G8
Courtesy
Light
Lam .
G9 G10
-FT
(Test)
AUX
24 Vdc
P24 P25
EDGE
P144Y2
VIVO-D201:
VIVO-D201M:
A1 Operator 1
A2 Operator 2
G1/G4 Red cable (motor)
G2/G5 Blue cable (motor)
SW1 Main switch
•Select the number of operators using C0 (C001: one operator, C002: two operators).
•Select the directions using C1 (A1) and C2 (A2).
•Programme C7 for operation without encoder or limit switches (C700).
•For the ARES 24V operator, programme C304.
•Adjust the thrust in accordance with the weight of the gate (parameter A6).
Electrical connections (AE3324I and AE3324D)
Turning direction check: after connecting the power and activating any of the key devices, the
gate makes a reset (the display showsrS): the gate closes until it reaches the stopper, assigning this
stopper with the position "gate closed" If it opens instead of closes during the reset, change turning
direction using C1 (A1) or C2 (A2).
We recommend
switchboard
VIVO-D201(M).

13
ARES
Guia rápido de instalação e programação Português
AVISO
Este guia rápido é um resumo do manual de instalação completo. Este manual contém advertências de
segurança e outras explicações a ter em atenção. Pode efectuar o download do manual de instalação na
secção “Downloads” do site da Erreka:
http://www.erreka-automation.com
Elementos da instalação completa
Cablagem eléctrica
A: Alimentação geral
B: Lâmpada de sinalização
C: Fotocélulas (Tx/ Rx)
D: Botão de pressão ou selector de chave
E: Accionador
F: Antena
Limites de uso
AE33IPL-AE33DPL
AE3324I-AE3324D
É recomendável utilizar electrofechadura para
comprimentos de folhas superiores a 1,8 m.
Valores orientativos. A forma da folha e a
presença de vento forte podem alterar os
valores do gráfico de forma significativa.
BGRBI-BGRBD; BGRBIM-BGRBDM;
BGRRI-BGRRD
BGRBIL-BGRBDL;
BGRRIL-BGRRDL

14
Accionador curto, abertura para o interior (curso: 300 mm)
A (cm) B (cm) C (º)
140 140 95
120 160 120
Accionador comprido, abertura para o interior (curso: 400 mm)
A (cm) B (cm) C (º)
190 190 95
135 185 120
Accionador curto, abertura para o exterior (curso: 300 mm)
A (cm) B (cm) C (º)
140 140 95
120 160 120
Accionador comprido, abertura para o exterior (curso: 400 mm)
A (cm) B (cm) C (º)
190 190 95
135 185 120
As cotas A e B determinam o ângulo de abertura C.
Cotas e posições de montagem

15
C137B
Componentes fornecidos Accionamento manual
Desbloqueio
(funcionamento manual)
Bloqueio
(funcionamento motorizado)
1
1
1 Montar o suporte de parede
Montagem
2 Montar o accionador no suporte de parede
3 Colocar o suporte de porta 4 Montar o accionador no suporte de porta
Os suportes devem ser
colocados de forma a que o
accionador forme um ângulo de
1º com a horizontal, ficando
mais baixo do lado do suporte
de porta.

16
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Courtesy
Light Lam .
G7 G8 G9 G10
24Vac
G4 G5 G6 G1 G2 G3
FCA2 COM FCC2 SCA
P169V
VIVO-M201: 230Vac/50Hz
VIVO-M201M: 125Vac/60Hz
NL
POWER
MOTOR2 (G2-G1-COM) MOTOR1 (G2-G1-COM)
G4 G5 G6 G1 G2 G3
A1, A2 accionadores
C1, C2 condensadores
DL4 porta a abrir-se
DL5 porta a fechar-se
PUL1 mini-botão fechar
PUL2 mini-botão abrir
T ligação à terra
Ligações dos accionadores A1 / A2:
G1 / G4 abrir
G2 / G5 fechar
G3 / G6 comum (COM), cabo cinzento
Ao carregar em PUL1, DL5 ilumina-se e
activam-se os bornes G2/G5 e G3/G6.
Ao carregar em PUL2, DL4 ilumina-se e
activam-se os bornes G1/G4 e G3/G6.
Ligações eléctricas (excepto AE3324I e AE3324D)
Recomenda-se o uso do quadro de manobra VIVO-M101(M) (para instalações com um accionador) e
VIVO-M201(M) (para instalações com dois accionadores).
ST1 FT1
P1 P2 P3
WARNING
LIGHT
P9 P10
24V
ST2 FT2
P4 P5 P6
STOP
P7 P8
GND
+
G4 G5
GND
NL
SW1
V+
P13
SNG1
P14 P15
SNG2
P16
GND
V+
P17
SNG1
P18 P19
SNG2
P20 P21 P22 P23
ENCODER1 ENCODER2
MOTOR2
G1 G2
GND
MOTOR1
P11 P12
LOCK
POWER - 230V
CN13
G6
G3 G7 G8
Courtesy
Light
Lam .
G9 G10
-FT
(Test)
AUX
24 Vdc
P24 P25
EDGE
P144Y2
VIVO-D201:
VIVO-D201M:
A1 Accionador 1
A2 Accionador 2
G1/G4 Cabo vermelho (motor)
G2/G5 Cabo azul (motor)
SW1 Interruptor geral
•Seleccione o número de accionadores através de C0 (C001: um accionador, C002: dois accionadores).
•Seleccione os sentidos de rotação através de C1 (A1) e C2 (A2).
•Programe C7 para o funcionamento sem encoder ou fins de curso (C700).
•Para o accionador ARES 24V, programe C304.
•Ajuste a força de acordo com o peso da porta (parâmetro A6).
Ligações eléctricas (AE3324I e AE3324D)
Verificação do sentido de rotação: depois de ligar a alimentação eléctrica e activar qualquer um
dos dispositivos de funcionamento, a porta realiza um reset (o ecrã indica rS): a porta fecha-se até
chegar ao batente, atribuindo a esse batente a posição “porta fechada”. Se durante o reset a porta
se abrir (em vez de se fechar), altere o sentido de rotação através de C1 (A1) ou C2 (A2).
Recomenda-se
utilizar o quadro de
manobra
VIVO-D201(M).

17
ARES
Kurzführer Installation und Programmierung Deutsch
HINWEIS
Dieser Kurzführer ist eine Zusammenfassung der kompletten Montageanleitung. Diese Anleitung enthält
Sicherheitshinweise und andere Erläuterungen, die beachtet werden müssen. Die Montageanleitung können
Sie auf der Erreka-Website unter „Downloads“ herunterladen:
http://www.erreka-automation.com
Elemente der kompletten Anlage
Stromkabel
A: Hauptstromversorgung
B: Blinklampe
C: Lichtschranke (Tx/Rx)
D: Drucktaster oder Schlüsseltaster
E: Antrieb
F: Antenne
Gebrauchsgrenzen
AE33IPL-AE33DPL
AE3324I-AE3324D
Wir empfehlen die Verwendung eines
Elektroschlosses für Torflügellängen über 1,8m.
Richtwerte. Die Form des Torflügels und das
Vorhandensein von starkem Wind können die
Werte der Grafik deutlich verändern.
BGRBI-BGRBD; BGRBIM-BGRBDM;
BGRRI-BGRRD
BGRBIL-BGRBDL;
BGRRIL-BGRRDL

18
Antrieb kurz, Öffnung nach Innen (Hub: 300mm)
A (cm) B (cm) C (º)
140 140 95
120 160 120
Antrieb lang, Öffnung nach Innen (Hub: 400mm)
A (cm) B (cm) C (º)
190 190 95
135 185 120
Antrieb kurz, Öffnung nach Außen (Hub: 300mm)
A (cm) B (cm) C (º)
140 140 95
120 160 120
Antrieb lang, Öffnung nach Außen (Hub: 400mm)
A (cm) B (cm) C (º)
190 190 95
135 185 120
Die Maße A und B bestimmen den Öffnungswinkel C.
Montagemaße und -positionen

19
C137B
Lieferumfang Manuelle Betätigung
Entriegelung
(manueller Betrieb)
Verriegelung
(motorisierter Betrieb)
1
1
1 Wandhalterung montieren
Montage
2 Antrieb an der Wandhalterung montieren
3 Torhalterung anbringen 4 Antrieb an der Wandhalterung montieren
Die Halterungen müssen so
angebracht werden, dass der
Antrieb einen Winkel von 1º mit
der Horizontalen bildet, wobei
sich der weiter unten liegende
Teil auf der Seite der
Türhalterung befindet.

20
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Courtesy
Light Lam .
G7 G8 G9 G10
24Vac
G4 G5 G6 G1 G2 G3
FCA2 COM FCC2 SCA
P169V
VIVO-M201: 230Vac/50Hz
VIVO-M201M: 125Vac/60Hz
NL
POWER
MOTOR2 (G2-G1-COM) MOTOR1 (G2-G1-COM)
G4 G5 G6 G1 G2 G3
A1, A2 Antriebe
C1, C2 Kondensatoren
DL4 Tor öffnet sich
DL5 Tor schließt sich
PUL1 Mini-Drucktaster Schließen
PUL2 Mini-Drucktaster Öffnen
TErdanschluss
Anschlüsse Antriebe A1 / A2:
G1 / G4 Öffnen
G2 / G5 Schließen
G3 / G6 gemeinsamer Anschluss (COM),
graues Kabel
Durch Drücken von PUL1 leuchtet DL5
auf und es werden die Klemmen G2/
G5 und G3/G6 aktiviert.
Durch Drücken von PUL2 leuchtet DL4
auf und es werden die Klemmen G1/
G4 und G3/G6 aktiviert.
Elektrische Anschlüsse (außer AE3324I und AE3324D)
Es wird die Verwendung der Steuerung VIVO-M101(M) (für Anlagen mit einem Antrieb) bzw.
VIVO-M201(M) (für Anlagen mit zwei Antrieben) empfohlen.
ST1 FT1
P1 P2 P3
WARNING
LIGHT
P9 P10
24V
ST2 FT2
P4 P5 P6
STOP
P7 P8
GND
+
G4 G5
GND
NL
SW1
V+
P13
SNG1
P14 P15
SNG2
P16
GND
V+
P17
SNG1
P18 P19
SNG2
P20 P21 P22 P23
ENCODER1 ENCODER2
MOTOR2
G1 G2
GND
MOTOR1
P11 P12
LOCK
POWER - 230V
CN13
G6
G3 G7 G8
Courtesy
Light
Lam .
G9 G10
-FT
(Test)
AUX
24 Vdc
P24 P25
EDGE
P144Y2
VIVO-D201:
VIVO-D201M:
A1 Antrieb 1
A2 Antrieb 2
G1/G4 Rotes Kabel (Motor)
G2/G5 Blaues Kabel (Motor)
SW1 Netzschalter
•Wählen Sie die Anzahl der Antriebe mit C0 (C001: ein Antrieb, C002: zwei Antriebe).
•Wählen Sie die Drehrichtungen mit C1 (A1) und C2 (A2).
•Programmieren Sie C7 für den Betrieb ohne Encoder und Endschalter (C700).
•Für den Antrieb ARES 24V programmieren Sie C304.
•Stellen Sie die Kraft je nach Torgewicht ein (Parameter A6).
Elektrische Anschlüsse (AE3324I und AE3324D)
Überprüfung der Drehrichtung: Nach Einschalten der Stromversorgung und Aktivierung eines der
Befehlsgeräte, führt das Tor ein Reset durch (auf dem Display erscheint rS): Das Tor schließt sich bis zum
Anschlag und diesem Anschlag wird die Position “Tor geschlossen” zugewiesen. Öffnet sich das Tor
während des Reset anstatt sich zu schließen, ändern Sie die Drehrichtung mit C1 (A1) bzw. C2 (A2).
Wir empfehlen die
Steuerung
VIVO-D201(M).
