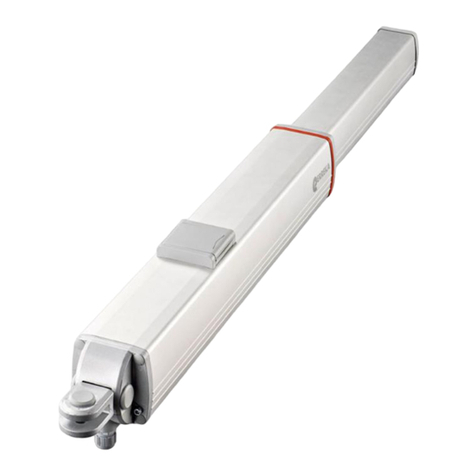

Erreka VULCAN D Operating instructions

1
VULCAN D
Guía rápida de instalación y programación Español
AVISO
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en
el apartado “Descargas” de la web de Erreka:
http://www.erreka.com/Automatismos/descargaDocumentos.aspx
E237A
TC
TA
TA
TA
TA
TC
G
Elementos de la instalación completa
Cableado eléctrico
A: Alimentación general
B: Lámpara destellante LUMI
C: Fotocélulas (Rx/Tx)
D: Pulsador/ selector de llave
E: Accionador
F: Antena incorporada LUMI
G: Electrocerradura
MUY IMPORTANTE:
Es imprescindible instalar el tope de
cierre TC y los topes de apertura TA
en todos los casos.
La electrocerradura es obligatoria para los accionadores
sin bloqueo. Para los accionadores con bloqueo, es
necesario utilizar electrocerradura para longitudes de
hoja superiores a 1,8m.
MSH-024/02

2
E237D
2
Desbloqueo
Desbloqueo para accionamiento
manual:
•Abra la tapa (1).
•Gire la llave de desbloqueo (2) 90º
hasta que quede perpendicular al
vástago del accionador.
Bloqueo para accionamiento
motorizado:
•Gire la llave de desbloqueo (2) 90º
hasta que quede paralela al vástago
del accionador.
•Cierre la tapa (1).
Bloqueado Desbloqueado
M237D
700mm
80mm
80mm
960mm
M237C
M237F
Cotas de montaje
Apertura hacia el interior
Apertura hacia el exterior
M237H
Cota B
Cota A
Ángulo de apertura
130
155
80º
130
140
85º
120
140
90º
145
115
90º
125
125
95º
120
120
100º
120
105
110º
Cota B
Cota A
Ángulo de apertura
135
150
80º
125
150
85º
155
100
90º
130
130
90º
130
120
95º
135
100
100º
125
95
110º

3
M237I

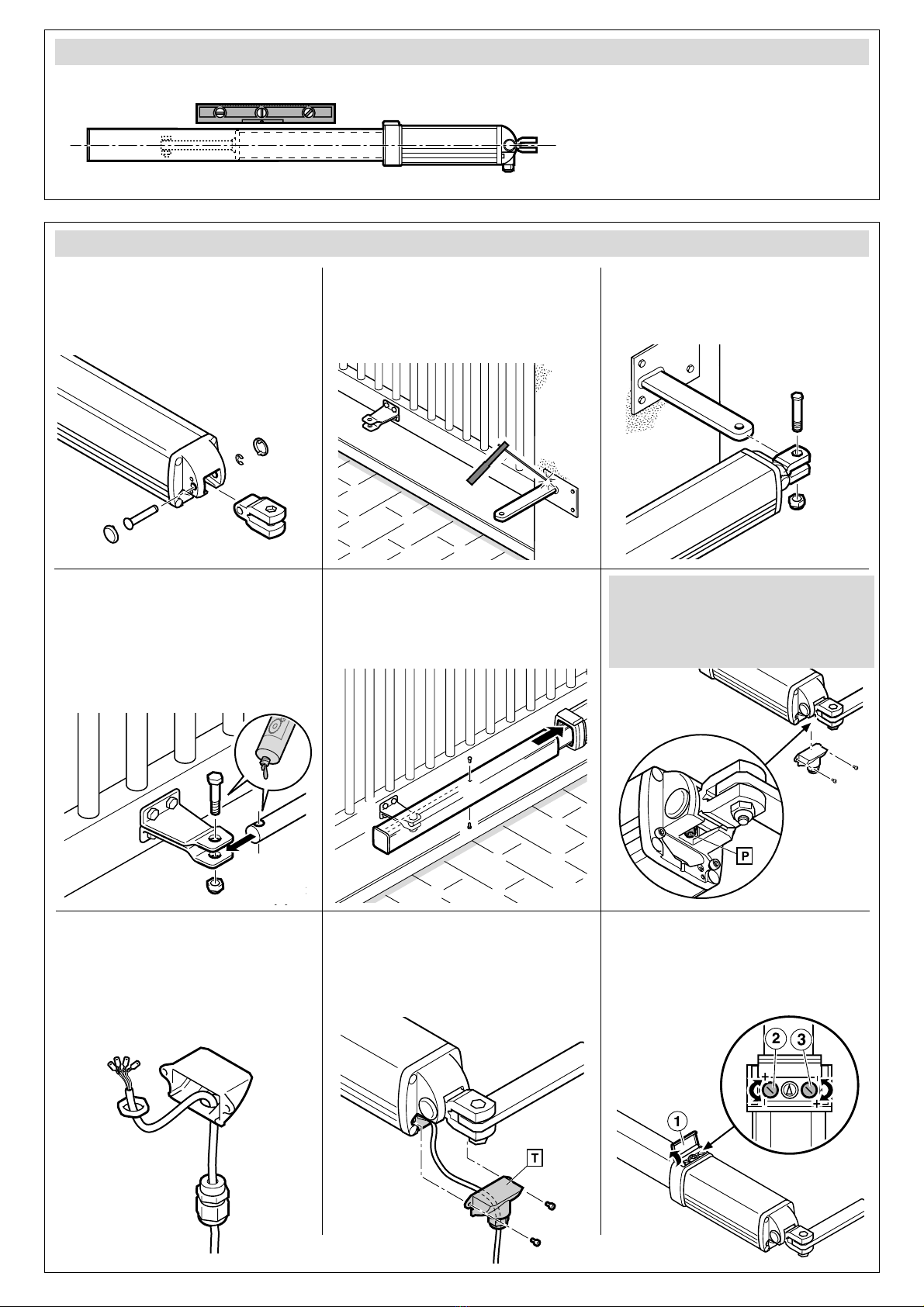

Nivelación
El accionador debe funcionar
horizontalmente: para ello, los
soportes deben colocarse a la misma
altura.
Compruebe la horizontalidad con un
nivel.
P237H
P237C
P237U
P237D
P237E
P237F
P237V
Montaje
7
Monte el prensaestopas e introduzca
los cables
.
Son necesarios 4 cables.
8
Realice las conexiones eléctricas
como se muestra en el apartado
siguiente. A continuación, coloque
la tapa (T) y apriete el
prensaestopas.
9
Ajuste las presiones de apertura y
cierre, tal como se describe en la
página siguiente. Levante la tapa
(1), regule los tornillos (1) y (2) y
por último, cierre la tapa (1).
1 Monte la horquilla en el
accionador.
Utilice como eje el bulón horizontal
suministrado.
2
Monte los soportes. Realice las
soldaduras con el accionador
retirado y alejado, para evitar que
el vástago se dañe con
salpicaduras de soldadura.
3 Monte el accionador en el soporte
trasero.
Utilice como eje el bulón de cabeza
estrecha suministrado.
P237A
P237K
4
Monte el accionador en el
soporte
delantero, utilizando
como eje el tornillo suministrado.
Previamente, aplique grasa en el
vástago y en los orificios.
5 Monte la funda con la tapa.
Fíjelas mediante los tornillos
correspondientes suministrados.
6 Afloje el tornillo de purga (P). Si
tiene que desmontar el
accionador, vuelva a apretar el
tornillo para evitar el derrame
de aceite.

4
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Cour esy
Ligh Lamp.
G7 G8 G9 G10
24Vac
G4 G5 G6 G1 G2 G3
FCA2 COM FCC2 SCA
NL
POWER
MOTOR2 (G2-G1-COM) MOTOR1 (G2-G1-COM)
P237WA
NL
VIVO- M201:
230Vac/ 50Hz
VIVO- M201M:
125Vac/ 60Hz
A2 A1

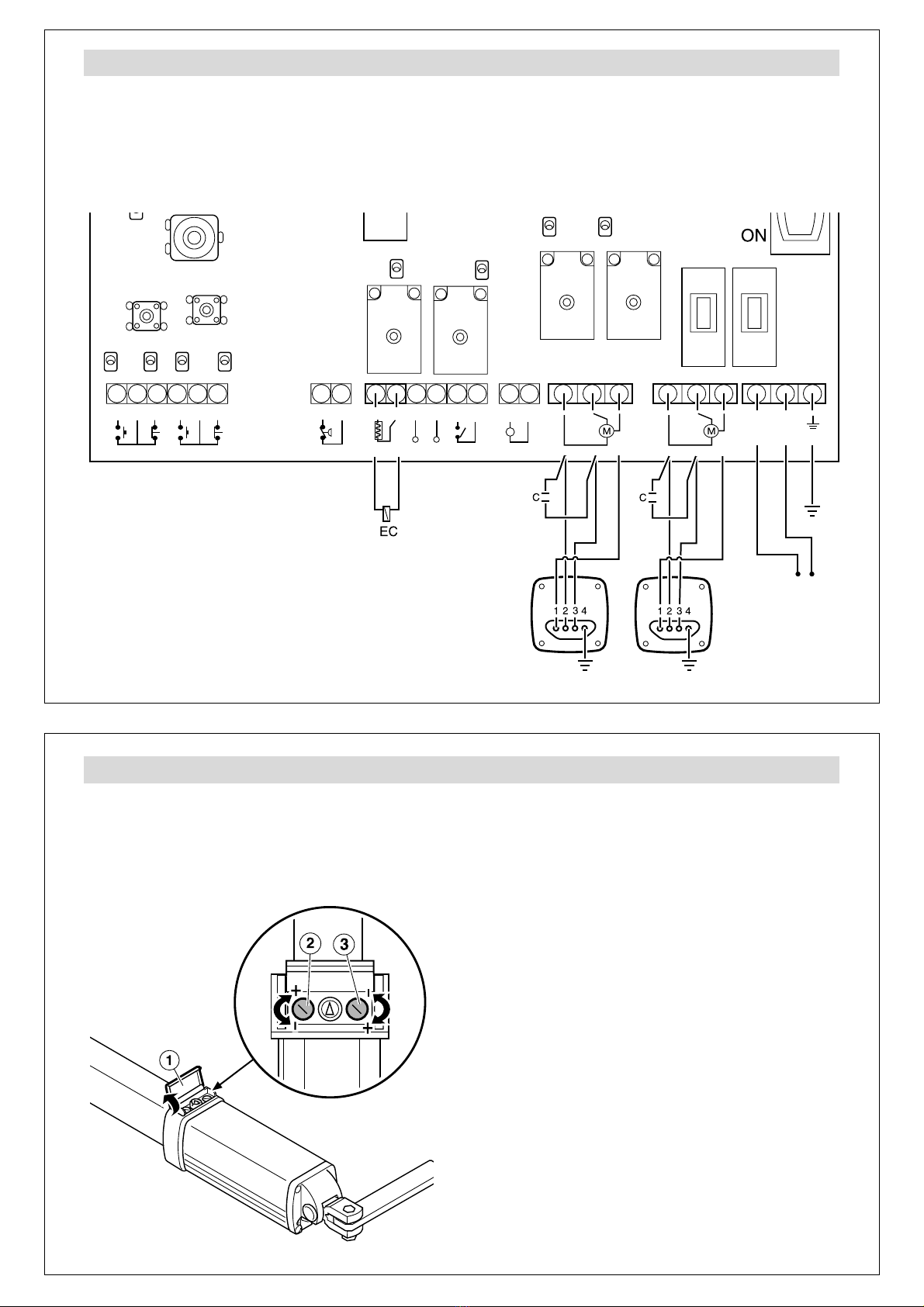

Conexiones eléctricas
VIVO-M201(M)
Para el accionador VULCAN D, puede emplear el
cuadro de maniobra VIVO-M101(M) ó VIVO-
M201(M).
Al tratarse de un equipo estacionario para
conexión permanente, debe instalarse un
medio de desconexión externo.
En caso de utilizar un sólo accionador, conéctelo
en las bornas G1, G2 y G3 (accionador A1).
P237I
Ajuste de las presiones de apertura y cierre
Las presiones de apertura y cierre deben ajustarse en función de las dimensiones y peso de la puerta.
ONo apretar los tornillos de regulación (2) y (3) hasta el tope, ya que se dañarían.
Para ambos tornillos, el giro en sentido horario aumenta
la presión. El giro en sentido antihorario disminuye la
presión.
Para acceder a los tornillos de ajuste, abra la tapa (1).
Presión durante la retracción del vástgo, tornillo (2):
En instalaciones de apertura interior corresponde a la
maniobra de apertura. En instalaciones de apertura
exterior, corresponde a la maniobra de cierre.
Presión durante la extensión del vástago, tornillo (3):
En instalaciones de apertura interior corresponde a la
maniobra de cierre. En instalaciones de apertura exterior,
corresponde a la maniobra de apertura.
Tras ajustar las presiones, cierre la tapa (1).

5
VULCAN D
Guide rapide d’installation et programmation Français
AVERTISSEMENT
Ce guide rapide est un résumé du manuel d’installation complet. Ce manuel contient des
avertissements de sécurité et d’autres explications qui doivent être pris en compte. Vous pouvez
télécharger le manuel d’installation dans la section « Téléchargements » du site web d’Erreka :
http://www.erreka.com/Automatismos/descargaDocumentos.aspx
E237A
TC
TA
TA
TA
TA
TC
G
Éléments de l’installation complète
Câblage électrique
A : Alimentation générale
B : Feu clignotant LUMI
C : Photocellules (Rx/Tx)
D : Bouton-poussoir / sélecteur à clé
E : Actionneur
F : Antenne incorporée LUMI
G : Électroserrure
TRÈS IMPORTANT :
Il est indispensable d’installer la
butée de fermeture TC et les butées
d’ouverture TA dans tous les cas.
L'électroserrure est obligatoire pour les actionneurs sans
blocage. Dans le cas des actionneurs avec blocage, il est
nécessaire d'utiliser une électroserrure pour des
longueurs de vantail supérieures à 1,8 mètres.
MSH-024/01

6
E237D
2
Déblocage
Déblocage pour un actionnement
manuel :
•Ouvrez le couvercle (1).
•Tournez la clef de déblocage (2) de
90º jusqu'à ce qu'elle reste
perpendiculaire à la tige de
l'actionneur.
Blocage pour un actionnement
motorisé :
•Tournez la clef de déblocage (2) de
90º jusqu'à ce qu'elle reste parallèle
à la tige de l'actionneur.
•Fermez le couvercle (1).
Bloqué Débloqué
M237D
700mm
80mm
80mm
960mm
M237C
M237F
Cotes de montage
Ouverture vers l'intérieur
Ouverture vers l'extérieur
M237H
Cote B
Cote A
Angle d'ouverture
130
155
80º
130
140
85º
120
140
90º
145
115
90º
125
125
95º
120
120
100º
120
105
110º
Cote B
Cote A
Angle d' ouverture
135
150
80º
125
150
85º
155
100
90º
130
130
90º
130
120
95º
135
100
100º
125
95
110º

7
M237I

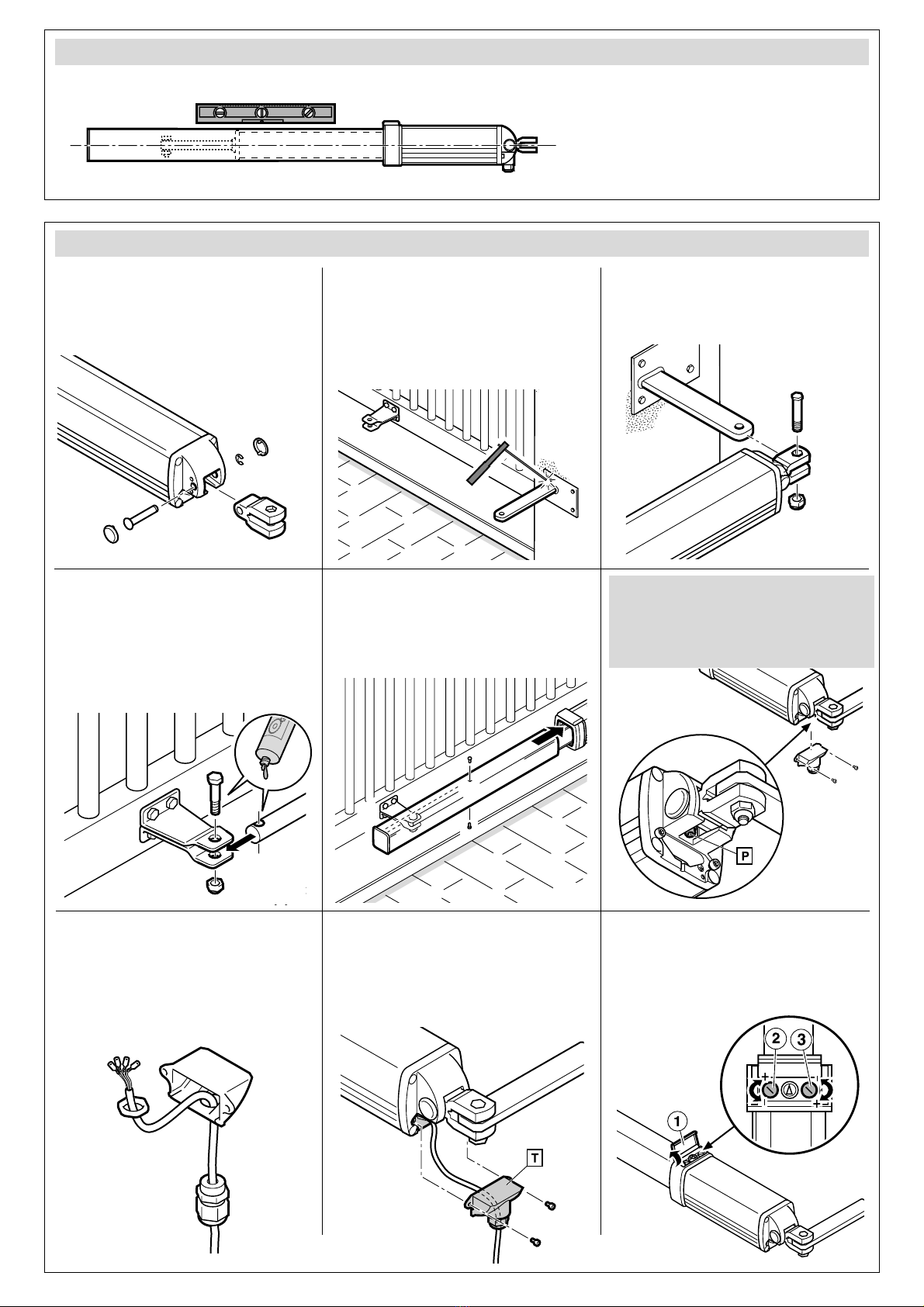

Nivellement
L’actionneur doit fonctionner
horizontalement : pour cela, les
supports doivent être placés à la même
hauteur.
Vérifier l’horizontalité à l’aide d’un
niveau.
P237H
P237C
P237U
P237D
P237E
P237F
P237V
Montage
7
Montez le presse-étoupe et
introduisez les câbles
.
4 câbles sont nécessaires.
8
Réalisez les connexions
électriques
selon les indications du
paragraphe suivant. Ensuite,
placez le couvercle (T) et serrez le
presse-étoupe.
9
Ajustez les pressions d'ouverture
et de fermeture, tel que cela est
décrit sur la page suivante.
Soulevez le couvercle (1), réglez
les vis (1) et (2), puis fermez le
couvercle (1).
1 Montez la fourche dans
l'actionneur.
Utilisez le boulon horizontal fourni
comme un axe.
2
Montez les supports. Réalisez les
soudures avec l’actionneur retiré et
éloigné pour éviter que la tige ne
soit abîmée par des projections de
soudure.
3 Montez l’actionneur sur le support
arrière.
Utilisez le boulon à tête étroite
fourni comme un axe.
P237A
P237K
4
Montez l'actionneur sur le
support
avant en utilisant la vis
fournie comme un axe.
Appliquez préalablement de la
graisse sur la tige et dans les
orifices.
5 Montez l’étui avec le couvercle.
Fixez-les avec les vis fournies.
6 Lâchez la vis de purge (P). Si
vous devez démonter
l’actionneur, serrez à nouveau
la vis pour éviter que l’huile ne
coule.

8
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Cour esy
Ligh Lamp.
G7 G8 G9 G10
24Vac
G4 G5 G6 G1 G2 G3
FCA2 COM FCC2 SCA
NL
POWER
MOTOR2 (G2-G1-COM) MOTOR1 (G2-G1-COM)
P237WA
NL
VIVO- M201:
230Vac/ 50Hz
VIVO- M201M:
125Vac/ 60Hz
A2 A1

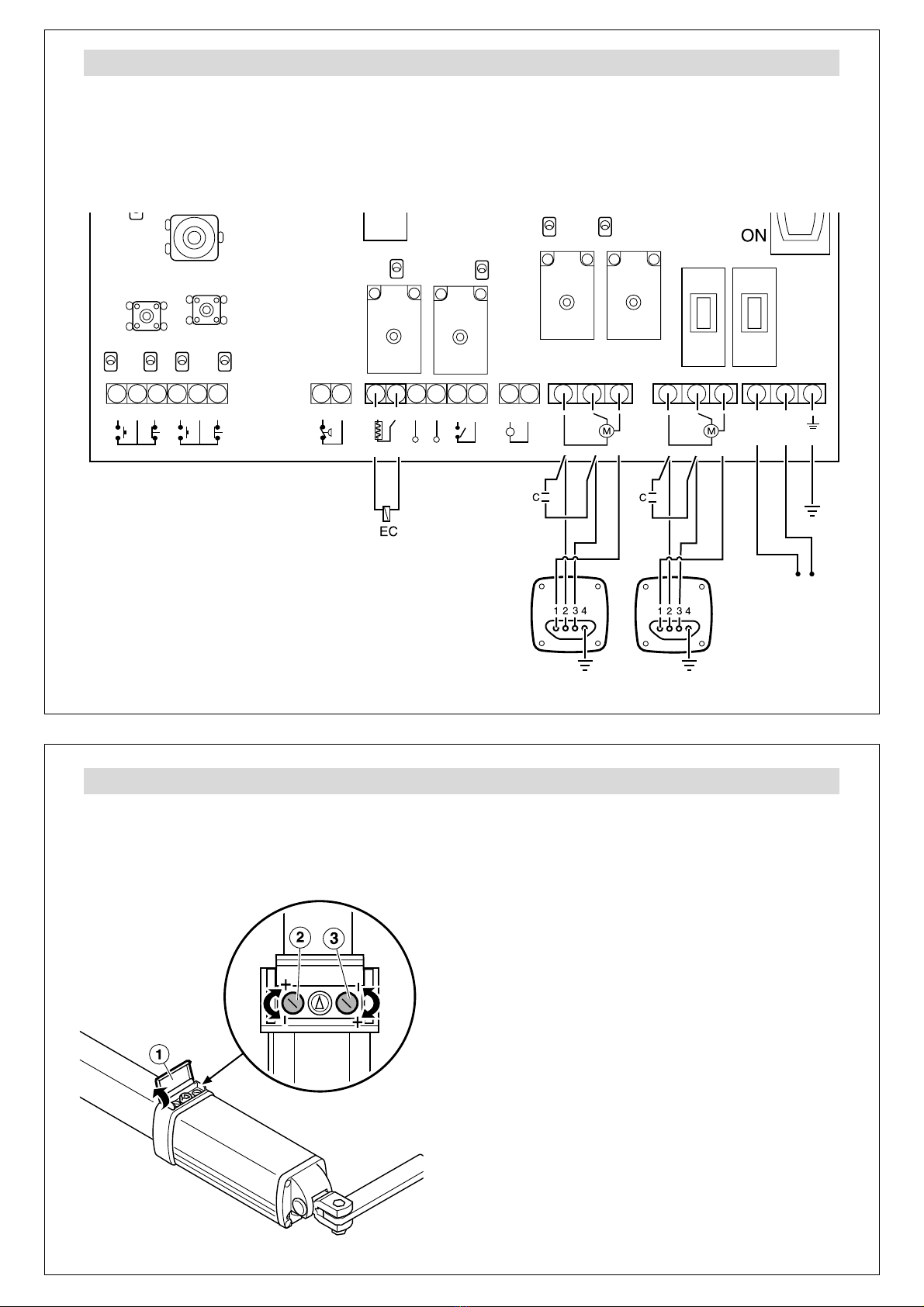

Connexions électriques
VIVO-M201(M)
Pour l’actionneur VULCAN D, vous pouvez
employer l’armoire de commande VIVO-M101(M)
ou VIVO-M201(M).
Étant donné qu'il s'agit d'un équipement
stationnaire pour une connexion permanente,
il faut installer un moyen de déconnexion
externe.
Si un seul actionneur est employé, connectez-
le aux bornes G1, G2 et G3 (actionneur A1).
P237I
Réglage des pressions d’ouverture et de fermeture
Les pressions d'ouverture et de fermeture doivent être réglées en fonction des dimensions et du poids
de la porte.
ONe pas serrer les vis de réglage (2) et (3) jusqu’à la limite, car cela risquerait de les endommager.
Pour les deux vis, la rotation dans le sens horaire
augmente la pression. La rotation dans le sens
antihoraire diminue la pression.
Pour accéder aux vis de réglage, ouvrez le couvercle (1).
Pression pendant la rétraction de la tige, vis (2) :
Dans le cas des installations avec une ouverture intérieure,
cela correspond à la manœuvre d'ouverture. Dans les
installations avec une ouverture extérieure, cela
correspond à la manœuvre de fermeture.
Pression pendant l'extension de la tige, vis (3) :
Dans le cas des installations avec une ouverture intérieure,
cela correspond à la manœuvre de fermeture. Dans les
installations avec une ouverture extérieure, cela
correspond à la manœuvre d’ouverture.
Après avoir ajusté les pressions, fermez le couvercle (1).

9
VULCAN D
Quick installation and programming guide English
WARNING
This quick guide is a summary of the complete installation manual. The manual contains safety warnings and
other explanations which must be taken into account. The installation manual can be downloaded by going
to the "Downloads" section of Erreka website:
http://www.erreka.com/Automatismos/descargaDocumentos.aspx
E237A
TC
TA
TA
TA
TA
TC
G

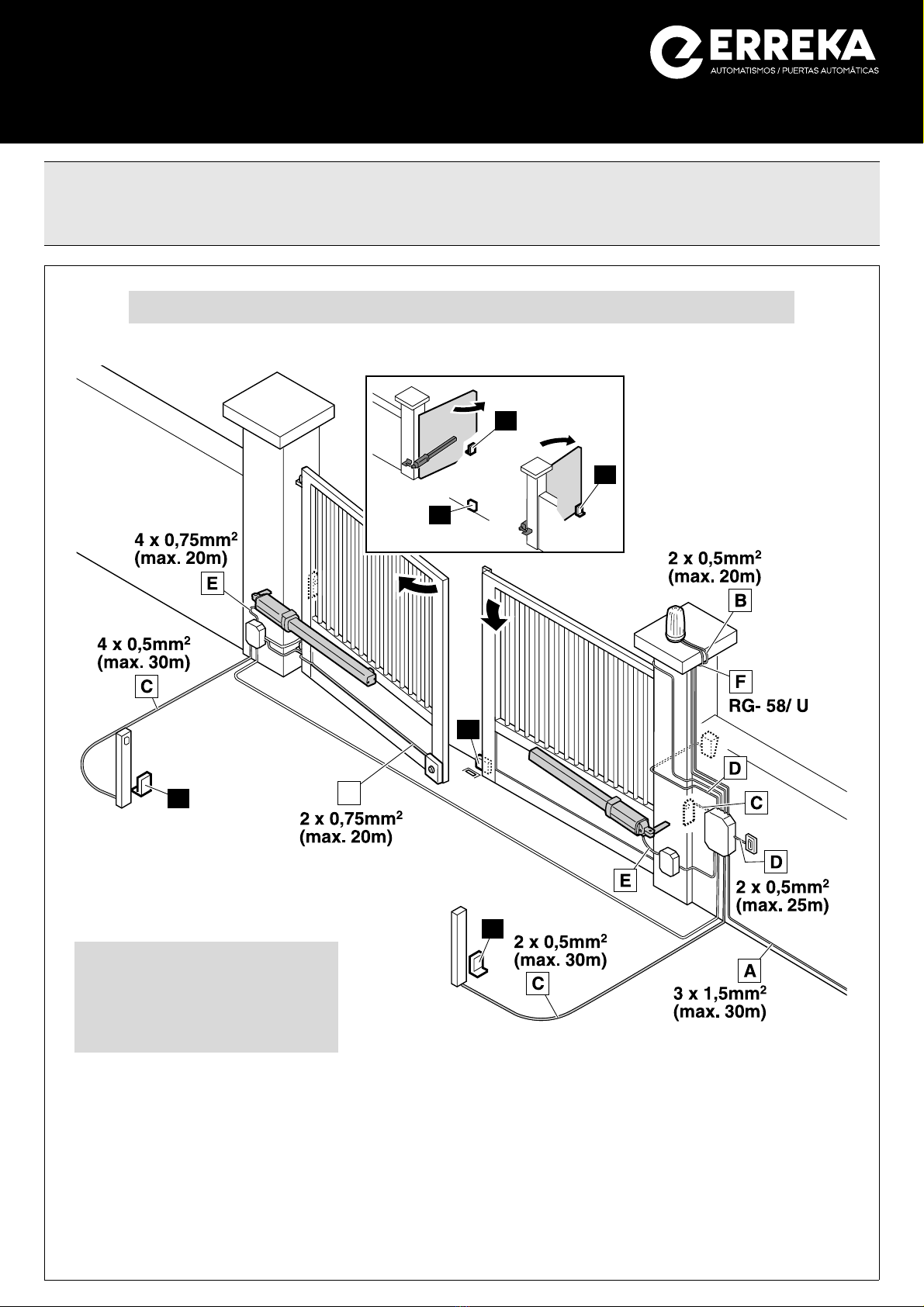

Elements of the complete installation
Electrical wiring
A: Main power supply
B: LUMI Flashing light
C: Photocells (Rx/Tx)
D: Pushbutton / key switch
E: Operator
F: LUMI Built-in antenna
G: Electrolock
VERY IMPORTANT:
The TC closing stopper and the TA
opening stoppers must be installed
in all cases.
The electrolock is compulsory for non-locking
operators. For locking operators, the electrolock must
be used for gate leaf lengths of over 1.8m.
MSH-024/01

10
E237D
2
Unlocking
Unlocking for manual operation:
•Open the cover (1).
•Turn the unlocking key (2) 90º until
it is perpendicular to the operator
spindle.
Motorised operation locking:
•Turn the unlocking key (2) 90º until
it is parallel to the operator spindle.
•Close the cover (1).
Locked Unlocked
M237D
700mm
80mm
80mm
960mm
M237C
M237F
Assembly levels
Inward opening
M237H
Level B
Level A
Opening angle
130
155
80º
130
140
85º
120
140
90º
145
115
90º
125
125
95º
120
120
100º
120
105
110º
Level B
Level A
Opening angle
135
150
80º
125
150
85º
155
100
90º
130
130
90º
130
120
95º
135
100
100º
125
95
110º
Outward opening

11
M237I
Levelling
The operator must work
horizontally: to do this, the supports
must be positioned at the same height.
Check horizontality with a spirit level.
P237H
P237C
P237U
P237D
P237E
P237F
P237V
Assembly
7
Mount the gland and introduce the
cables
.
4 cables are required.
8 Complete the electrical
connections as shown in the
section below. Then position the
cover (T) and tighten the gland.
9
Adjust the opening and closing
pressure, as described on the
next page. Lift the cover (1),
adjust the screws (1) and (2),
and, finally, close the cover (1).
1 Mount the fork in the operator.
Use the supplied horizontal pin as
the axis.
2
Mount the supports. Carry out
the welding with the operator
withdrawn to a distance, in order
to prevent the spindle from being
damaged by splashing.
3 Mount the operator on the rear
support.
Use the supplied narrow-head pin
as the axis.
P237A
P237K
4
Mount the operator on the front
support, using the supplied screw
as the axis.
Before doing this, apply grease to
the spindle and the orifices.
5 Mount the cover and top.
Secure using the screws supplied.
6 Loosen the discharge screw (P).
If the operator has to be
dismounted, retighten the
screw in order to prevent the
oil from leaking out.

12
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Cour esy
Ligh Lamp.
G7 G8 G9 G10
24Vac
G4 G5 G6 G1 G2 G3
FCA2 COM FCC2 SCA
NL
POWER
MOTOR2 (G2-G1-COM) MOTOR1 (G2-G1-COM)
P237WA
NL
VIVO- M201:
230Vac/ 50Hz
VIVO- M201M:
125Vac/ 60Hz
A2 A1
Electrical connections
VIVO-M201(M)
The VIVO-M101(M) or VIVO-M201(M) control
board can be used for the VULCAN D operator.
Since this is a stationary unit for permanent
connection, an external cut-off must be
installed.
When using a single operator, connect it to
cable connectors G1, G2 and G3 (operator A1).
P237I
Adjusting the opening and closing pressures
The opening and closing pressures must be adjusted in line with the size and weight of the gate.
ODo not tighten the regulation screws (2) and (3) to the maximum, as this will result in damage.
Clockwork turning increases the pressure for both
screws. Anti-clockwork turning reduces the pressure.
The adjustment screws can be accessed by opening the
cover (1).
Pressure during the retraction of the spindle, screw (2):
In inward opening facilities, it corresponds to the opening
operation. In outward opening facilities, it corresponds to
the closing operation.
Pressure during the extension of the spindle, screw (3):
In inward opening facilities, it corresponds to the closing
operation. In outward opening facilities, it corresponds to
the opening operation.
After adjusting the pressures, close the cover (1).

13
VULCAN D
Guia rápido de instalação e programação Português
AVISO
Este guia rápido é um resumo do manual de instalação completo. Este manual contém advertências de
segurança e outras explicações a ter em atenção. Pode efectuar o download do manual de instalação na
secção “Downloads” do site da Erreka:
http://www.erreka.com/Automatismos/descargaDocumentos.aspx
E237A
TC
TA
TA
TA
TA
TC
G
Elementos da instalação completa
Cablagem eléctrica
A: Alimentação geral
B: Lâmpada de sinalização LUMI
C: Fotocélulas (Rx/Tx)
D: Botão de pressão / selector de chave
E: Accionador
F: Antena incorporada LUMI
G: Electrofechadura
MUITO IMPORTANTE:
É imprescindível instalar o batente de
fecho TC e os batentes de abertura TA
em todos os casos.
A electrofechadura é obrigatória para os accionadores
sem bloqueio. Para os accionadores com bloqueio é
necessário utilizar electrofechadura para comprimentos
de folha superiores a 1,8 m.
MSH-024/01

14
E237D
2
Desbloqueio
Desbloqueio para accionamento
manual:
•Abra a tampa (1).
•Gire a chave de desbloqueio (2) em
90º até ficar perpendicular à haste
do êmbolo do accionador.
Bloqueio para accionamento
motorizado:
•Gire a chave de desbloqueio (2) em
90º até ficar paralela à haste do
êmbolo do accionador.
•Feche a tampa (1).
Bloqueado Desbloqueado
80mm
960mm
M237C
M237F
Cotas de montagem
Abertura para o interior
M237H
M237D
700mm
80mm
Cota B
Cota A
Ângulo de abertura
130
155
80º
130
140
85º
120
140
90º
145
115
90º
125
125
95º
120
120
100º
120
105
110º
Cota B
Cota A
Ângulo de abertura
135
150
80º
125
150
85º
155
100
90º
130
130
90º
130
120
95º
135
100
100º
125
95
110º
Abertura para o exterior

15
M237I
Nivelamento
O accionador deve funcionar
horizontalmente: para isso, os
suportes devem ser colocados à mesma
altura.
Verifique a horizontalidade com um
nível.
P237A
P237H
P237C
P237U
P237D
P237E
P237F
P237V
Montagem
7
Monte o vedante e introduza os
cabos
.
São necessários 4 cabos.
8
Efectue as ligações eléctricas
conforme é mostrado na secção
seguinte. A seguir coloque a
tampa (T) e aperte o vedante.
9
Ajuste as pressões de abertura e
fecho, tal como é descrito na
página seguinte. Levante a
tampa (1), regule os parafusos (1)
e (2) e, por último, feche a tampa
(1).
P237K
4
Monte o accionador no suporte
dianteiro, utilizando como eixo o
parafuso fornecido.
Previamente aplique lubrificante
na haste do êmbolo e nos orifícios.
5 Monte a capa com a tampa.
Fixe-as através dos parafusos
correspondentes fornecidos.
6 Desaperte o parafuso de purga
(P). Se tiver de desmontar o
accionador, volte a apertar o
parafuso para evitar o
derramamento de óleo.
1 Monte o engate no accionador.
Utilize como eixo o perno horizontal
fornecido.
2
Monte os suportes. Efectue as
soldaduras com o accionador
retirado e afastado para evitar que
a haste do êmbolo fique
danificada com salpicos de
soldadura.
3 Monte o accionador no suporte
traseiro.
Utilize como eixo o perno de
cabeça estreita fornecido.

16
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Cour esy
Ligh Lamp.
G7 G8 G9 G10
24Vac
G4 G5 G6 G1 G2 G3
FCA2 COM FCC2 SCA
NL
POWER
MOTOR2 (G2-G1-COM) MOTOR1 (G2-G1-COM)
P237WA
NL
VIVO- M201:
230Vac/ 50Hz
VIVO- M201M:
125Vac/ 60Hz
A2 A1
Ligações eléctricas
VIVO-M201(M)
Para o accionador VULCAN D pode utilizar o
quadro de manobra VIVO-M101(M) ou VIVO-
M201(M).
Ao tratar-se de um equipamento estacionário
para ligação permanente, deve instalar-se um
meio de desligação externo.
No caso de utilizar um único accionador, ligue-
o nos bornes G1, G2 e G3 (accionador A1).
P237I
Ajuste das pressões de abertura e fecho
As pressões de abertura e fecho devem ser ajustadas em função das dimensões e peso da porta.
ONão apertar os parafusos de regulação (2) e (3) até ao topo, caso contrário ficam danificados.
Para ambos os parafusos, a rotação no sentido horário
aumenta a pressão. A rotação no sentido anti-horário
diminui a pressão.
Para aceder aos parafusos de ajuste abra a tampa (1).
Pressão durante a retracção da haste do êmbolo,
parafuso (2):
Em instalações de abertura interior corresponde à manobra
de abertura. Em instalações de abertura exterior
corresponde à manobra de fecho.
Pressão durante a extensão da haste do êmbolo,
parafuso (3):
Em instalações de abertura interior corresponde à manobra
de fecho. Em instalações de abertura exterior corresponde
à manobra de abertura.
Depois de ajustar as pressões feche a tampa (1).

17
VULCAN D
Kurzführer Installation und Programmierung Deutsch
HINWEIS
Dieser Kurzführer ist eine Zusammenfassung der kompletten Montageanleitung. Diese enthält
Sicherheitshinweise und andere Erläuterungen, die beachtet werden müssen. Die Montageanleitung kann auf
der Erreka-Website unter „Downloads“ heruntergeladen werden:
http://www.erreka.com/Automatismos/descargaDocumentos.aspx
E237A
TC
TA
TA
TA
TA
TC
G
Elemente der kompletten Anlage
Stromkabel
A: Hauptstromversorgung
B: Blinklampe LUMI
C: Lichtschranke (Rx/Tx)
D: Drucktaster/ Schlüsseltaster
E: Antrieb
F: Eingebaute Antenne LUMI
G: Elektroschloss
WICHTIGER HINWEIS:
Es müssen in allen Fällen
unbedingt der Schließanschlag TC
und die Öffnungsanschläge TA
installiert werden.
Bei Antrieben ohne Verriegelung ist das Elektroschloss
Pflicht. Bei Antrieben mit Verriegelung muss für
Torlängen über 1,80m ein Elektroschloss verwendet
werden.
MSH-024/01

18
E237D
2
Entriegelung
Entriegelung für manuelle Betätigung:
•Öffnen Sie die Abdeckung (1).
•Drehen Sie den Entriegelungsschlüssel
(2) um 90º, bis er lotrecht zum
Antriebsschaft steht.
Verriegelung für motorischen Antrieb:
•Drehen Sie den Entriegelungsschlüssel
(2) um 90º, bis er parallel zum
Antriebsschaft steht.
•Schließen Sie die Abdeckung (1).
Verriegelt Entriegelt
80mm
960mm
M237C
M237F
Montagemaße
Öffnung nach Innen
M237H
M237D
700mm
80mm
Maß B
Maß A
Öffnungs- winkel
130
155
80º
130
140
85º
120
140
90º
145
115
90º
125
125
95º
120
120
100º
120
105
110º
Maß B
Maß A
Öffnungs- winkel
135
150
80º
125
150
85º
155
100
90º
130
130
90º
130
120
95º
135
100
100º
125
95
110º
Öffnung nach Außen

19
M237I
Nivellierung
Der Antrieb muss horizontal
betrieben werden: Hierfür werden die
Halterungen auf gleicher Höhe
angebracht.
Prüfen Sie die Horizontalität anhand
einer Wasserwaage.
P237U
P237E
P237A
P237H
P237C
P237D
P237F
P237V
Montage
7 Montieren Sie die Kabel-
verschraubung und führen Sie die
Kabel ein.
Es sind 4 Kabel erforderlich.
8
Führen Sie die elektrischen
Anschlüsse
wie im folgenden
Abschnitt gezeigt durch. Bringen
Sie dann die Abdeckung (T) wieder
an und ziehen Sie die
Kabelverschraubung fest.
9
Stellen Sie die Öffnungs- und
Schließdrücke wie auf der folgenden
Seite beschrieben ein. Deckel (1)
anheben, Schrauben (1) und (2)
einstellen und dann die Abdeckung (1)
wieder schließen.
1 Montieren Sie die Gabel auf dem
Antrieb.
Verwenden Sie den mitgelieferten
Horizontalbolzen als Achse.
2
Montieren Sie die Halterungen.
Führen Sie
die Schweißungen bei
abgenommenem und in einiger
Entfernung abgestelltem Antrieb
durch, um zu vermeiden, dass der
Schaft durch Schweißspritzer
beschädigt wird.
3 Montieren Sie den Antrieb auf der
hinteren Halterung.
Verwenden Sie den mitgelieferten
Schmalkopfbolzen als Achse.
P237K
4
Montieren Sie den Antrieb auf
der vorderen
Halterung;
verwenden Sie dabei die
mitgelieferte Schraube als Achse.
Zuvor den Schaft und die
Öffnungen fetten.
5 Montieren Sie das Gehäuse mit der
Abdeckung.
Befestigen Sie sie mit den dafür
vorgesehenen beiliegenden
Schrauben.
6 Lockern Sie die Ablassschraube
(P). Muss der Antrieb abgebaut
werden, ziehen Sie die
Schraube wieder an, damit das
Öl nicht ausläuft.

20
ST1
FT1
P1 P2 P3
ST2
FT2
P4 P5 P6
STOP
P7 P8 P11
P12
LOCK
FCA1
FCC1
P15 P14 P16
P22 P23
Cour esy
Ligh Lamp.
G7 G8 G9 G10
24Vac
G4 G5 G6 G1 G2 G3
FCA2 COM FCC2 SCA
NL
POWER
MOTOR2 (G2-G1-COM) MOTOR1 (G2-G1-COM)
P237WA
NL
VIVO- M201:
230Vac/ 50Hz
VIVO- M201M:
125Vac/ 60Hz
A2 A1
Elektrische Anschlüsse
VIVO-M201(M)
Für den Antrieb VULCAN D können die Steuerungen
VIVO-M101(M) oder VIVO-M201(M) verwendet
werden.
Da es sich um eine stationäre Anlage für den
permanenten Anschluss handelt, muss eine
externe Abschaltvorrichtung installiert
werden.
Wird nur ein Antrieb verwendet, schließen
Sie diesen an die Klemmen G1, G2 und
G3 (Antrieb A1) an.
P237I
Einstellen von Öffnungs- und Schließdruck
Die Öffnungs- und Schließdrücke sind je nach Torabmessungen und -gewicht einzustellen.
ODie Einstellschrauben (2) und (3) nicht bis zum Anschlag festziehen, da sie sonst beschädigt werden.
Bei beiden Schrauben wird durch Drehen im
Uhrzeigersinn der Druck erhöht. Das Drehen gegen den
Uhrzeigersinn vermindert den Druck.
Um auf die Einstellschrauben zuzugreifen, öffnen Sie die
Abdeckung (1).
Druck während des Einfahrens des Schafts, Schraube (2):
Bei Anlagen mit Öffnung nach Innen entspricht dies dem
Öffnungsvorgang. Bei Anlagen mit Öffnung nach Außen
entspricht dies dem Schließvorgang.
Druck während des Ausfahrens des Schafts, Schraube (3):
Bei Anlagen mit Öffnung nach Innen entspricht dies dem
Schließvorgang. Bei Anlagen mit Öffnung nach Außen
entspricht dies dem Öffnungsvorgang.
Nach dem Einstellen der Drücke Abdeckung (1)
schließen.
