Erreka LINCE Operating instructions

1
LINCE
Guía rápida de instalación y programación Español
AVISO
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de seguridad
y otras explicaciones que deben ser tenidas en cuenta. Puede descargar la versión más actualizada de esta guía y
del manual de instalación en el apartado “Descargas” de la web de Erreka: http://www.erreka-automation.com
Las opciones y funciones descritas en la presente guía son aplicables a partir de la versión del firmware que se indica
sobre el circuito. El firmware, como parte de un proceso de mejora continua, está sujeto a la incorporación de
nuevas funcionalidades o a su ampliación, y como consecuencia a la generación de nuevas versiones no
necesariamente compatibles con las anteriores. Por lo tanto, si la versión de su firmware es inferior a la indicada en
esta guía, es posible que algunas opciones y funciones no estén disponibles o sean diferentes.

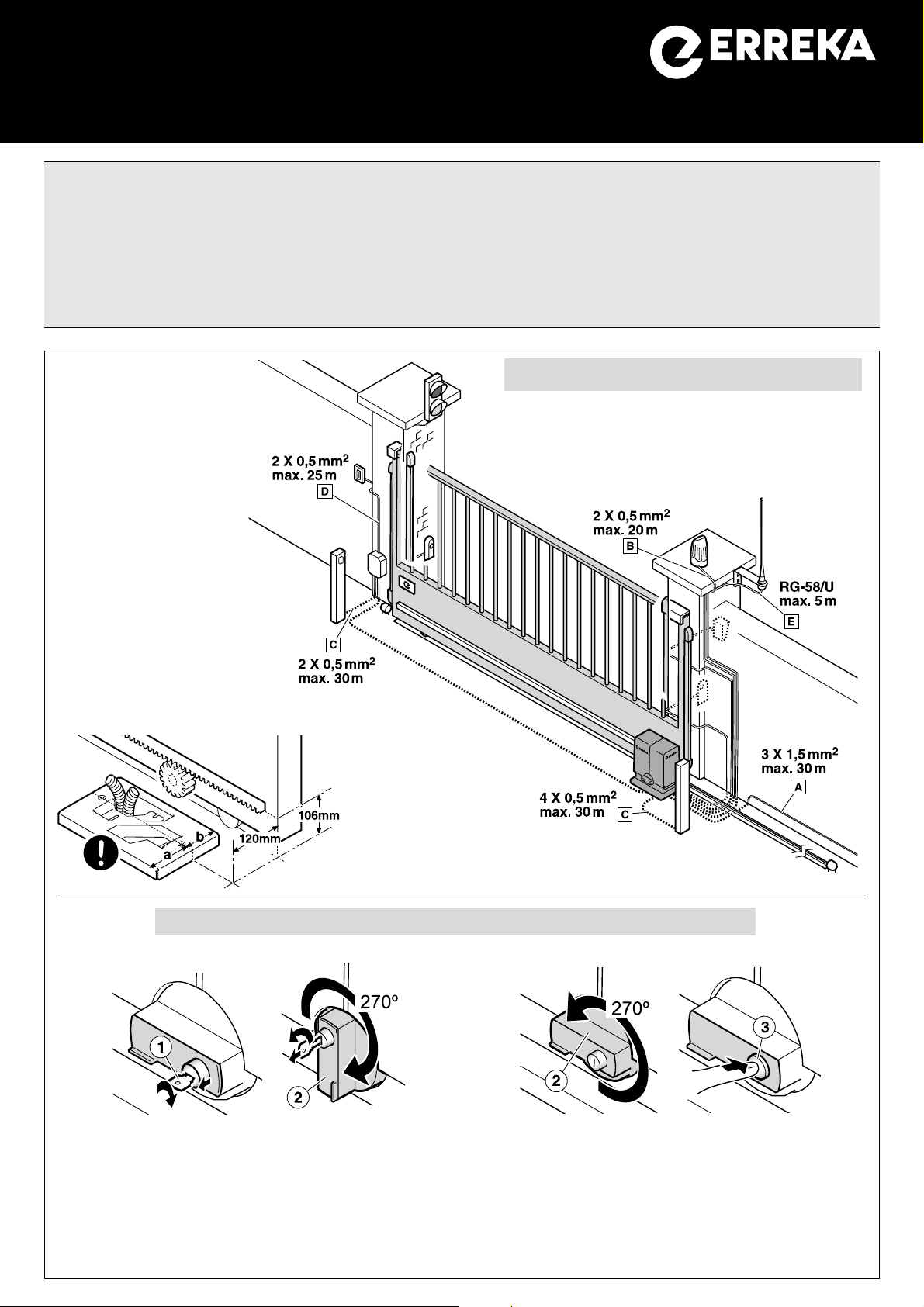

Cableado eléctrico
A: Alimentación general
B: Lámpara destellante
C: Fotocélulas (Tx / Rx)
D: Pulsador/ llave de pared
E: Antena
E71A
C71A
OATENCIÓN: la placa base no
es simétrica (a > b)
Elementos de la instalación completa
Cotas de montaje
D71A D71B
Desbloqueo
Bloqueo para accionamiento motorizado:
•Gire la maneta (2) 270º en sentido anti-horario, hasta el
tope.
•Empuje el bombillo (3) hacia adentro y mueva a mano la
puerta para enclavarla en el mecanismo de accionamiento.
•Active un dispositivo de marcha, para que la puerta realice
el “reset”.
Desbloqueo Bloqueo
Desbloqueo para accionamiento manual:
•Introduzca la llave (1) y gírela 90º sin forzarla, en
sentido horario: el bombillo saldrá unos milímetros.
•Gire la llave 90º en sentido anti-horario y extráigala.
•Gire la maneta (2) 270º en sentido horario, hasta el
tope.
MSM-020/10 Firmaware V4.6 o posterior

2

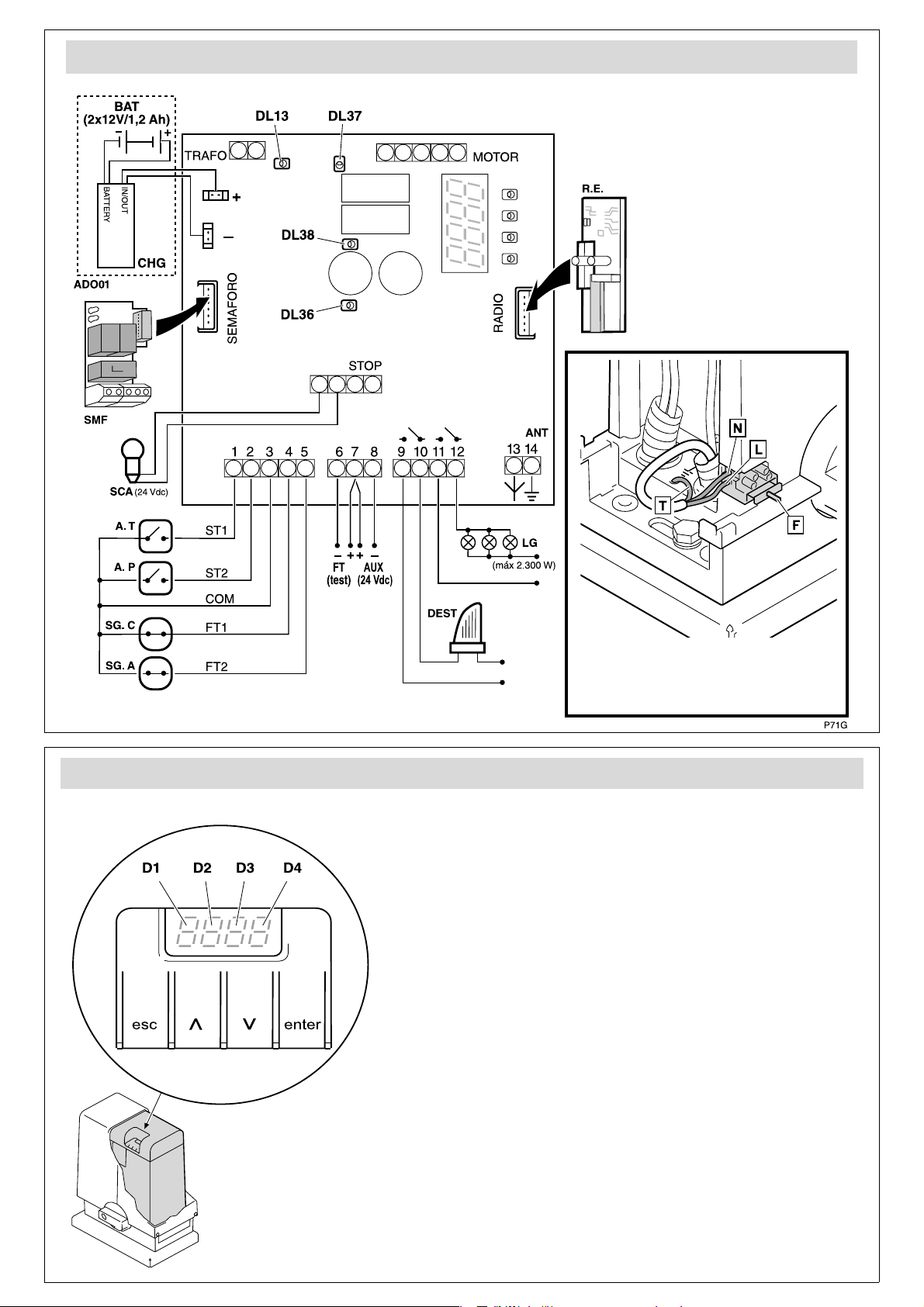

Conexionado general
L:línea
N: neutro
T:tierra
F: fusible general
230Vac: 2,5A
125Vac: 4A
DL13 Alimentación 24Vac
DL36 Alimentación 5Vdc
DL37 Relé de Cierre activado
DL38 Relé de Apertura activado
Desconecte la alimentación
eléctrica antes de conectar
o desconectar cualquier
componente.
M17C
D1 y D2:
CL (fijo) Puerta cerrada
CL (parpadeando) Puerta cerrando
OP (fijo) Puerta abierta
OP (parpadeando) Puerta abriéndose
PC (parpadeando) Puerta peatonal cerrándose
PO (fijo) Puerta peatonal abierta
PO (parpadeando) Puerta peatonal abriéndose
XX (cuenta atrás) Puerta en espera
StOP Accionador desbloqueado
PA (fijo) Pausa (maniobra no finalizada)
rS (parpadeando) Puerta buscando posición de cierre (reset)
D3 y D4:
C4 Dispositivo de seguridad en apertura activado
C5 Dispositivo de seguridad en cierre activado
E1 Encoder motor detenido
F1 Límite de fuerza rebasado
bA (fijo) Batería en funcionamiento
bA (parpadeando) Batería con tensión demasiado baja
(el cuadro no realiza maniobras)
Ftço Fotocélulas defectuosas (testeo)
Indicaciones del display

3
P71Y
P71X
P71Z

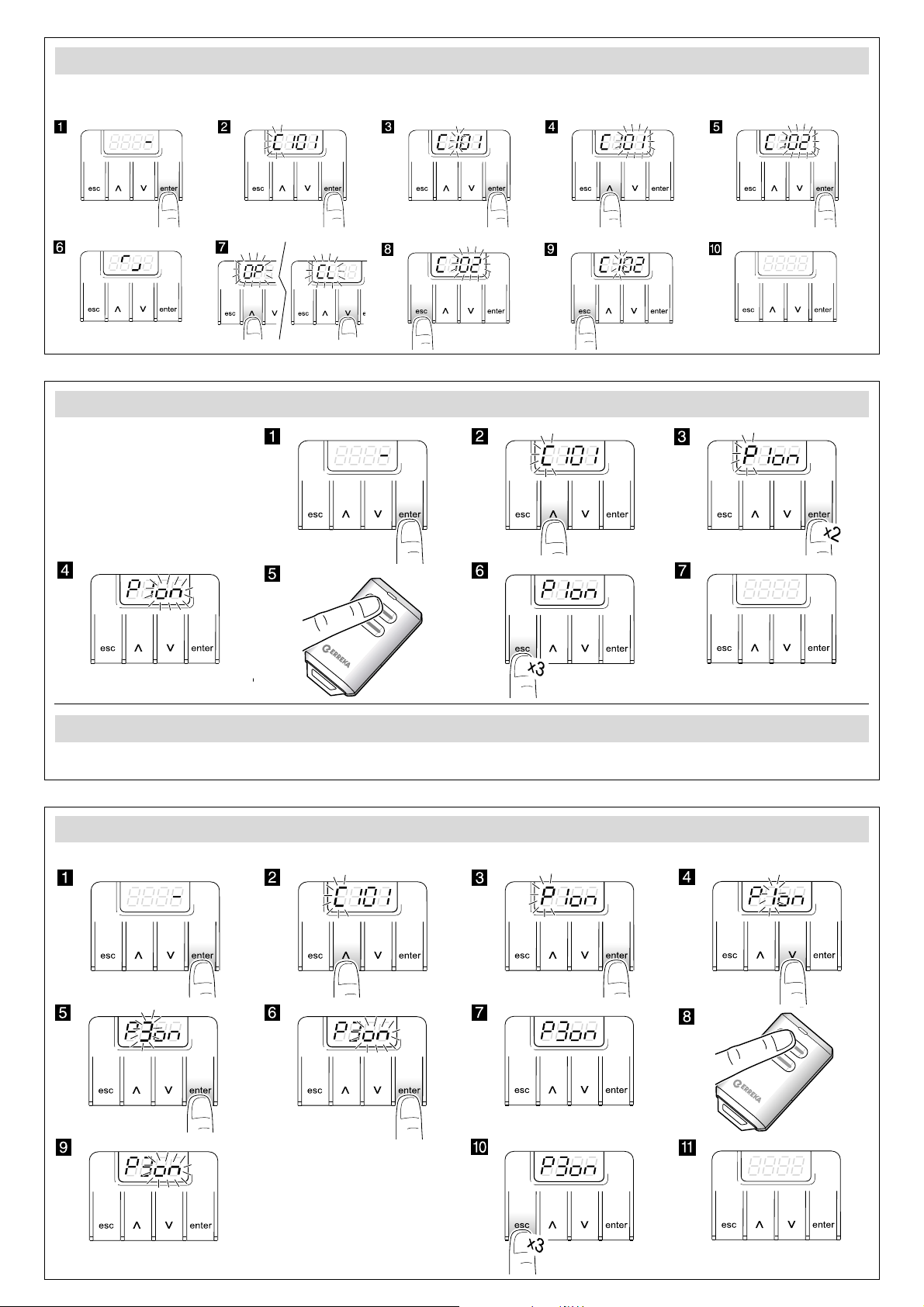

Cambio y comprobación del sentido de giro (C1)
P71V
P71W
Esta operación sólo es necesaria si el accionador, al hacer reset (rS), abre la puerta en lugar de cerrarla.
I
II
P157E
Grabación del código de radio para apertura total, P1 (sólo con receptor RSD, C801)
 Si utiliza un receptor
distinto al RSD, consulte
sus propias instrucciones.
Antes de comenzar la
grabación, seleccione la
opción C801 (receptor RSD).
Grabación del código de radio para apertura peatonal, P2 (sólo con receptor RSD, C801)
El procedimiento es análogo al de apertura total, pero empleando el parámetro P2 en lugar de P1.
I
II
OEspere mientras la
puerta realiza los
recorridos
Grabación del recorrido (P3)

4

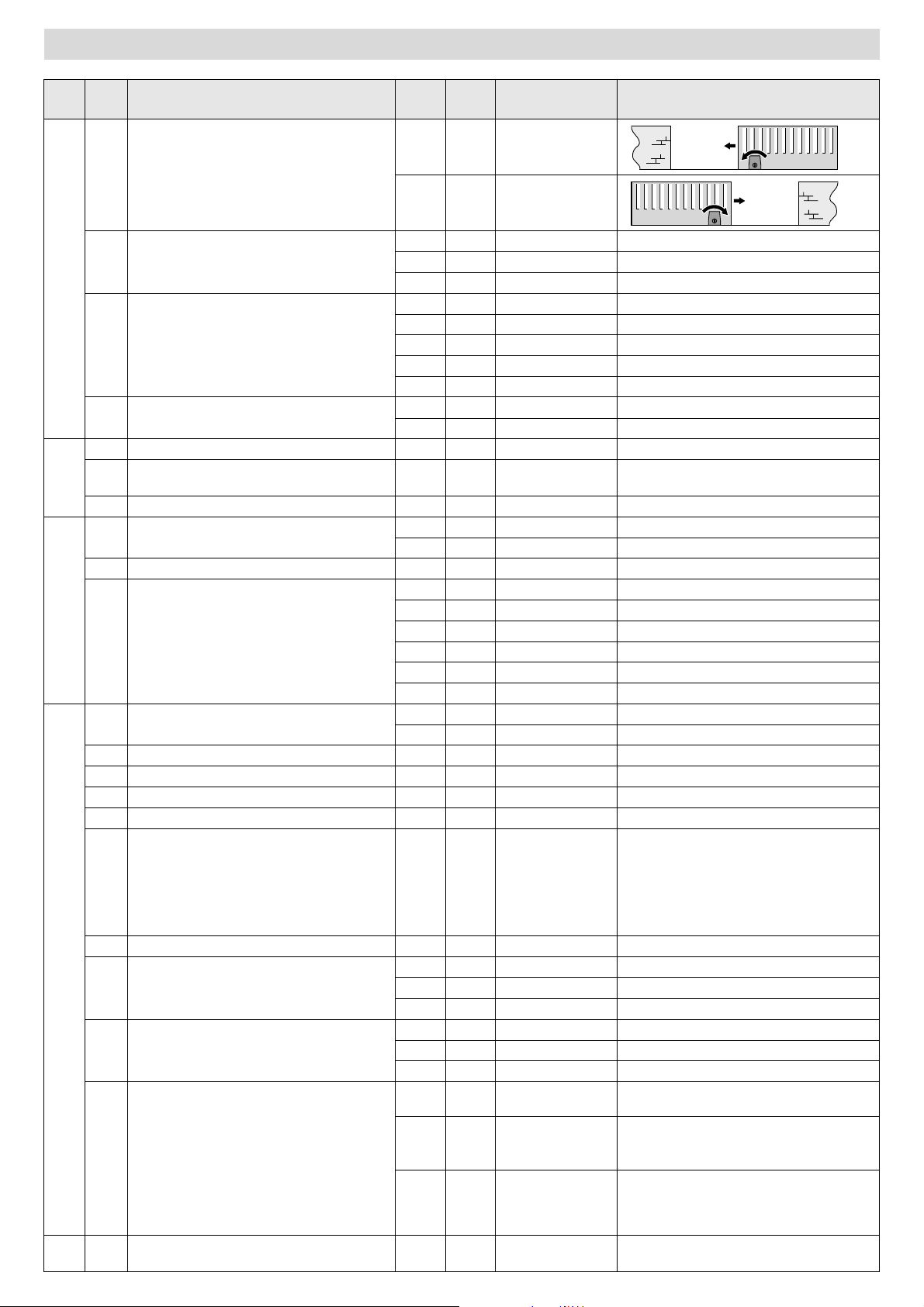

Tabla completa de programación
D1 D2 Parámetro D3 D4 Opción pre-
determinada Opciones o valores
C1 Sentido de giro del motor 01x
02
4Dispositivo de seguridad de apertura
(fotocélula o banda)
00xDispositivo no instalado
10 Dispositivo sin testeo
11 Dispositivo con testeo
5Dispositivo de seguridad de cierre (fotocélula
o banda)
Fotocélula de cierre con C520 o C521,
también impide el inicio de la apertura de la
puerta
00xDispositivo no instalado
10 Dispositivo sin testeo
11 Dispositivo con testeo
20 Dispositivo sin testeo
21 Dispositivo con testeo
8Receptor de radio 01 Tarjeta RSD (no decodificadora)
02xTarjeta decodificadora de dos canales
P1 Grabación código radio apertura total oç
2Grabación código radio apertura peatonal oç
3Grabación recorrido de la puerta oç
F1 Modo de funcionamiento 01 Automático
02xSemi-automático
2Tiempo de espera en modo automático 0...5ÿ 0...915 59= 59 seg.; 2ÿ5 = 2 min. 50 seg., etc
3Apertura peatonal 00xNo realiza apertura peatonal
10 10% de la apertura total
20 20% de la apertura total
30 30% de la apertura total
40 40% de la apertura total
50 50% de la apertura total
A0 Lámpara destelleante 01xSin preaviso
02 Con preaviso
1Tiempo de luz de garaje 0...5ÿ 0...903 59= 59 seg.; 2ÿ5 = 2 min. 50 seg., etc
2Velocidad de la puerta 01...505 01 : velocidad mínima; 05 : velocidad máxima
3Velocidad en paro suave 01...503 01 : velocidad mínima; 05 : velocidad máxima
4Distancia paro suave 00...501 00 : distancia mínima; 05 : distancia máxima
5Retroceso tras el cierre (permite compensar
las dilataciones de la puerta)
A50x: se para en posición seleccionada sin
hacer tope
A51x: hace tope y luego retrocede a la
posición seleccionada
0...10...904 x0: sin retroceso;
x9: retroceso máximo
6Fuerza máxima 0...10...908 01: fuerza mínima; 10: fuerza máxima
7Paso por fotocélula de cierre durante tiempo
de espera (sólo en modo automático)
01 Cierre inmediato
02xReinicia el tiempo de espera
03 No tiene efecto
8Accionamiento del pulsador durante tiempo
de espera (sólo en modo automático)
01 Cierre inmediato
02xReinicia el tiempo de espera
03 No tiene efecto
9Modo de apertura 01xApertura según el modo seleccionado en
las funciones principales (F)
02 Apertura comunitaria (durante la
apertura, el cuadro de maniobra no
obedece las ordenes de marcha)
03 Apertura paso a paso (si durante la
apertura se acciona algún dispositivo de
marcha, la puerta se detiene. Si se acciona
de nuevo, la puerta se cierra)
ç1 Maniobras realizadas XX Indica los cientos de ciclos realizados (por
ejemplo, 68 indica 6.800 ciclos realizados)

5
LINCE
Quick installation and programming guide English
WARNING
This quick guide is a summary of the complete installation manual. The manual contains safety warnings and
other explanations which must be taken into account. The most recent version of this guide and the
installation manual are available at the "Downloads" section on Erreka's website:
http://www.erreka-automation.com
The options and functions described in this guide apply for the firmware version indicated on the circuit. The
firmware, as part of a process of continuous improvement, is subject to new functionalities or upgrades being
included as a result of new versions which are not necessarily compatible with previous ones. For this reason,
some options or functions may differ or be unavailable if your firmware is older than shown in this guide.
Electrical cabling
A: Main power supply
B: Flashing light
C: Photocells (Tx / Rx)
D: Pushbutton/wall key
E: Antenna
E71A
C71A
OBEWARE: the base plate is not
symmetric (a > b)
Elements of the complete installation
Assembly levels
D71A D71B
Unlocking
Motorised operation locking:
•Turn the handle (2) anti-clockwise 270°, through to
the stopper.
•Push the cylinder (3) inward and manually move the
gate to interlock it in the drive mechanism.
•Activate a key device in order for the gate to carry out
a "reset".
Unlocking Locking
Unlocking for manual operation:
•Insert the key (1) and turn clockwise 90º, without
forcing it: the cylinder will protrude a few millimetres.
•Turn the key anti-clockwise 90º and remove.
•Turn the handle (2) clockwise 270°, through to the
stopper.
Firmware V4.6 or later

6

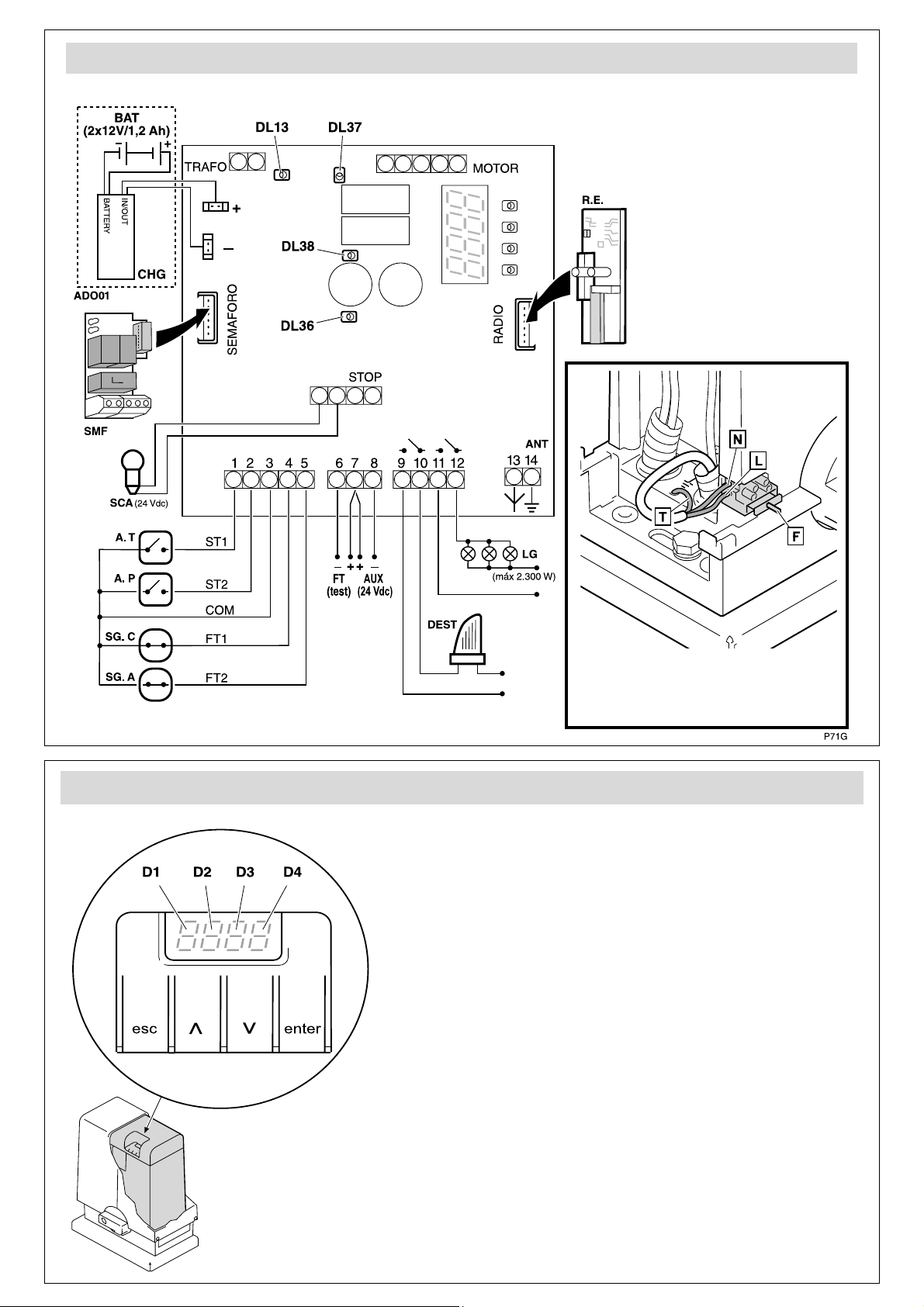

General connections
L:Line
N: Neutral
T: Earth
F:Mainfuse
230VAC: 2,5A
125VAC: 4A
Disconnect the power
supply before connecting
or disconnecting any
component.
DL13 24Vac power supply
DL36 5Vdc power supply
DL37 Closing relay activated
DL38 Opening relay activated
M17C
D1 and D2:
CL (static) Gate closed
CL (flashing) Gate closed
OP (static) Gate open
OP (flashing) Gate opening
PC (flashing) Pedestrian gate closing
PO (static) Pedestrian gate open
PO (flashing) Pedestrian gate opening
XX (countdown) Gate on standby
STOP Actuator unlocked
PA (static) Pause (operation not complete)
rS (flashing) Gate searching for close position
D3 and D4:
C4 Opening safety device activated
C5 Closing safety device activated
E1 Encoder motor halted
F1 Force limit exceeded
bA (static) Battery working
bA (flashing) Battery voltage too low (the board
does not carry out any operations)
Ftço Photocells defective (testing)
Display indications

7
P71Y
P71X
P71Z

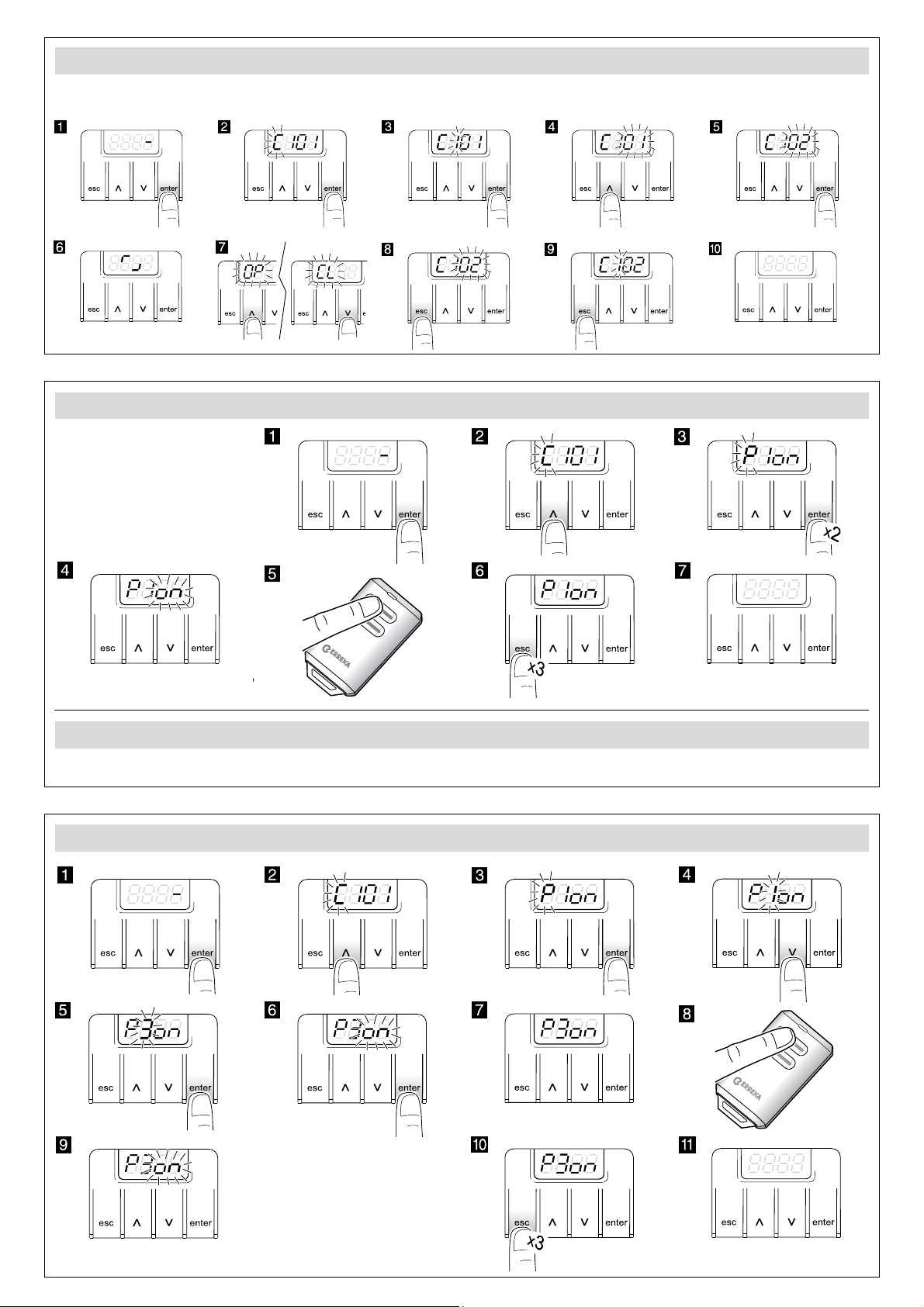

Rotation direction change and check (C1)
P71V
P71W
This operation is only necessary if the operator opens the leaf instead of closing it when making a reset (rS).
I
II
P157E
 I f a receiver other than
RSD is used, see the
corresponding
instructions.
Select the option C801
(RSD receiver) before
programming.
Total opening radio code programming, P1 (with RSD receiver only, C801)
Pedestrian opening radio code programming, P2 (with RSD receiver only, C801)
This procedure is the same as for total opening, but using parameter P2 instead of P1.
I
II
OWait whilst the gate
carries out the travel
Travel recording (P3)

8

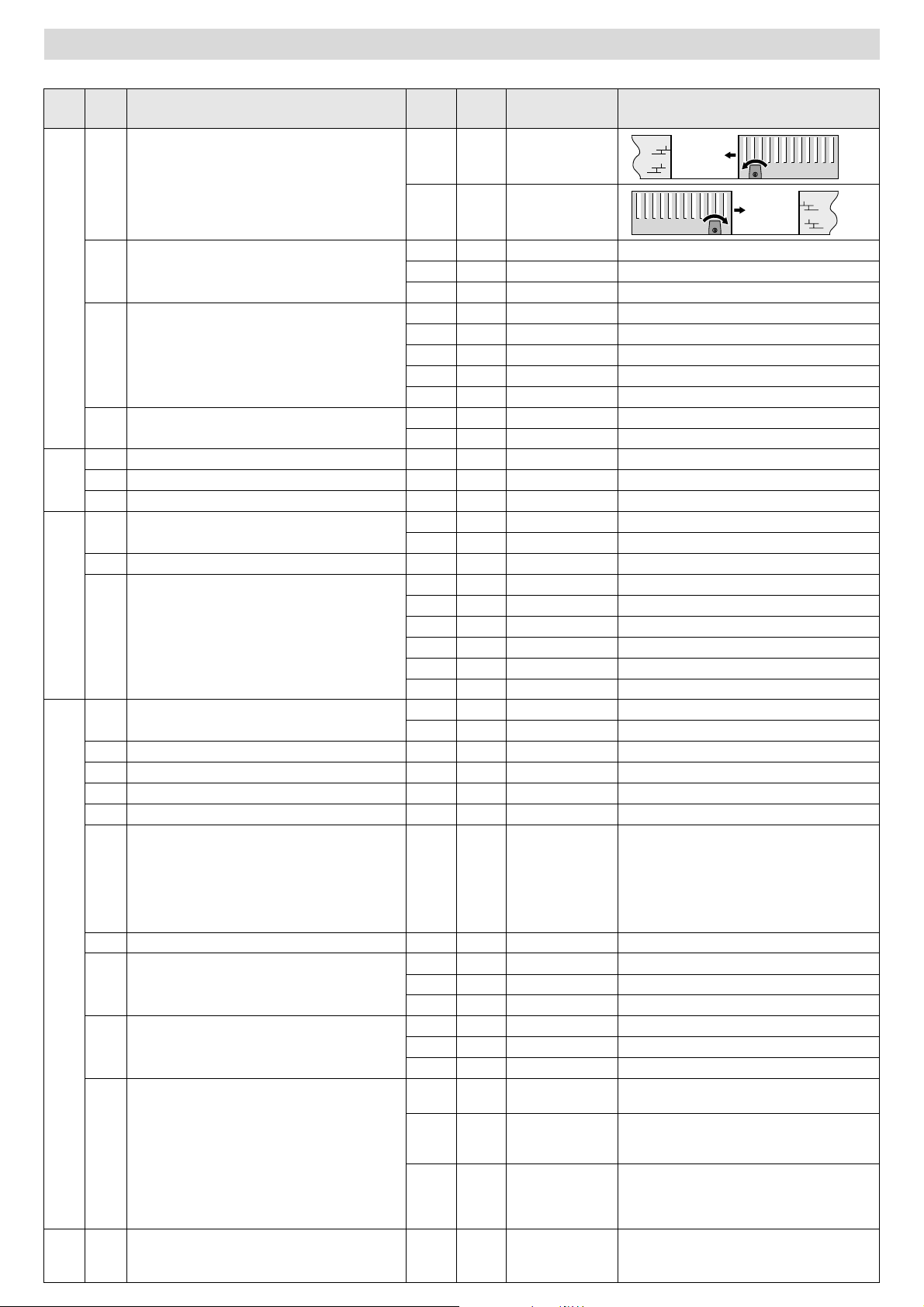

Complete programming chart
D1 D2 Parameter D3 D4
Pre-
determined
option
Options or values
C1Motor rotation direction 01x
02
4Opening safety device (photocell or strip) 00xDevice not installed
10 Device without testing
11 Device with testing
5Closing safety device (photocell or strip)
Closing photocell with C520 or C521, also
prevents the gate from opening
00xDevice not installed
10 Device without testing
11 Device with testing
20 Device without testing
21 Device with testing
8Radio receiver 01 RSD card (non-decoding)
02xTwin-channel decoding card
P1Total opening radio code recording oç
2Pedestrian opening radio code recording oç
3Gate travel recording oç
F1Operation mode 01 Automatic
02xSemi-automatic
2Standby in automatic mode 0...5ÿ 0...915 59= 59 sec; 2ÿ5 = 2 min. 50 sec, etc
3Pedestrian opening 00xPedestrian opening is not carried out
10 10% of total opening
20 20% of total opening
30 30% of total opening
40 40% of total opening
50 50% of total opening
A0Flashing light 01xNo warning
02 With warning
1Garage light time 0...5ÿ 0...903 59= 59 sec; 2ÿ5 = 2 min. 50 sec, etc
2Gate speed 01...505 01: minimum speed; 05: maximum speed
3Soft stop speed 01...503 01: minimum speed; 05: maximum speed
4Soft stop function 00...501 00 : minimum distance; 05 : maximum distance
5Recede after closing (allows offsetting of gate
expansion)
A50x: Stops in the selected position without
making contact
A51x: Makes contact and moves back to the
selected position
0...10...904 x0: no recede;
x9: maximum recede
6Maximum force 0...10...908 01: minimum force; 10: maximum force
7Closing photocell used during standby (in
automatic mode only)
01 Immediate close
02xRestart standby time
03 Has no effect
8Pushbutton operation during standby (in
automatic mode only)
01 Immediate close
02xRestart standby time
03 Has no effect
9Opening mode 01xOpening in accordance with the mode
selected in the main functions (F)
02 Community opening (the control panel
does not obey the commands during
opening)
03
Step-by-step opening (the gate halts if an
operation device is activated during opening.
The gate closes when operated again)
ç1Operations carried out XX Indicates the hundreds of cycles
completed (for example, 68 indicates
6,800 cycles completed)

9
LINCE
Guide rapide d´installation et programmation Français
AVERTISSEMENT
Ce guide rapide est un résumé du manuel d'installation complet. Cette notice contient des
avertissements de sécurité et d’autres explications qui doivent être pris en compte. Vous pourrez
télécharger la version plus récente de ce guide et du manuel d'installation dans la section
« Téléchargements » du site web d’Erreka: http://www.erreka-automation.com
Les options et les fonctions décrites dans le présent guide sont applicables à partir de la version du
firmware indiquée sur le circuit. Le firmware fait partie d’un processus d'amélioration continue, c’est
pourquoi il est soumis à l’incorporation de nouvelles fonctionnalités ou à un agrandissement et donc au
développement de nouvelles versions non nécessairement compatibles avec les précédentes. Par
conséquent, si la version de votre firmware est inférieure à celle indiquée dans ce guide, il est possible
que certaines options et fonctions ne soient pas disponibles ou soient différentes.
E71A
C71A
OATTENTION: la plaque base
n´est pas symétrique (a > b)
Éléments de l’installation complète
Cotes de montage
D71A D71B
Déblocage
Blocage pour actionnement motorisé :
•Tournez la manette (2) de 270º dans le sens antihoraire,
jusqu'à la butée.
•Poussez le cylindre (3) vers l'intérieur et bougez
manuellement la porte pour l'enclencher dans le mécanisme
d'actionnement.
• Activez un dispositif de marche pour que la porte réalise le "reset".
Déblocage Blocage
Déblocage pour actionnement manuel :
•Introduisez la clef (1) et tournez-la de 90º, sans la
forcer, dans le sens horaire : le cylindre ressortira de
quelques millimètres.
• Tournez la clef de 90º dans le sens antihoraire et retirez-la.
•Tournez la manette (2) de 270º dans le sens horaire,
jusqu'à la butée.
Câblage électrique
A: Alimentation générale
B: Feu clignotant
C: Photocellules (Tx / Rx)
D:
Bouton-poussoir / clé de mur
E: Antenne
Firmware V4.6 ou postérieur

10
Connexion générale
L:Ligne
N:Neutre
T:Terre
F: Fusible général
230VAC: 2,5A
125VAC: 4A
Déconnectez l’alimentation
électrique avant de
connecter ou de
déconnecter un composant
quelconque.
DL13 Alimentation 24Vac
DL36 Alimentation 5Vdc
DL37 Relais de fermeture activé
DL38 Relais d´ouverture activé
M17C
D1 et D2:
CL (fixe) Porte fermée
CL (clignotant) Porte en train de se fermer
OP (fixe) Porte ouverte
OP (clignotant) Porte en train de s´ouvrir
PC (clignotant) Porte piétonnière en train de se fermer
PO (fixe) Porte piétonnière ouverte
PO (clignotant) Porte piétonnière en train de s´ouvrir
XX (compte à rebours) Porte en attente
StOP Actionneur débloqué
PA (fixe) Pause (manoeuvre non terminée)
rS (clignotant) Porte cherchant la position de fermeture
D3 et D4:
C4 Dispositif de sécurité en ouverture activé
C5 Dispositif de sécurité en fermeture activé
E1 Encodeur moteur arrêté
F1 Limite de force dépassée
bA (fixe) Batterie en fonctionnement
bA (clignotant) Batterie avec une tension trop basse
(l'armoire n'effectue pas de manœuvres)
Ftço Photocellules défaillantes (test)
Indications du display

11
P71Y
P71X
P71Z
Changement et vérification du sens de rotation (C1)
P71V
P71W
Cette opération n'est nécessaire que si l'actionneur ouvre le vantail au lieu de le fermer pendant le reset (rS).
I
II
P157E
 Si vous utilisez un récepteur
différent du RSD, consultez
ses instructions.
 Avant de commencer
l'enregistrement
,
sélectionnez l'option
C801
(récepteur RSD).
Enregistrement du code radio pour ouverture totale, P1 (seulement avec récepteur RSD, C801)
Le procédé est le même que pour l'ouverture totale, mais le paramètre employé est P2 au lieu de P1.
Enregistrement du code radio pour ouverture piétonnière, P2 (seulement avec récepteur RSD, C801 )
I
II
OAttendez pendant
que la porte réalise
les parcours
Enregistrement du parcours (P3)

12
Tableau complet de programmation
D1 D2 Paramètre D3 D4 Option
prédéterminée Options ou valeurs
C1Sens de rotation du moteur 01x
02
4Dispositif de sécurité d´ouverture
(photocellule ou bande)
00xDispositif non installé
10 Dispositif sans test
11 Dispositif avec test
5Dispositif de sécurité de fermeture
(photocellule ou bande)
La photocellule de fermeture avec C520
ou C521 empêche également le
déclenchement de l'ouverture de la porte
00xDispositif non installé
10 Dispositif sans test
11 Dispositif avec test
20 Dispositif sans test
21 Dispositif avec test
8Récepteur radio 01 Carte RSD (non décodeuse)
02xCarte décodeuse à deux canaux
P1Enregistrement code radio ouverture totale oç
2Enregistrement code radio ouverture
piétonnière
oç
3Enregistrement du parcours de la porte oç
F1Mode de fonctionnement 01 Automatique
02xSemi-automatique
2Temps d´attente en mode automatique 0...5ÿ 0...915 59= 59 sec.; 2ÿ5 = 2 min. 50 sec., etc
3Ouverture piétonnière 00xNe réalise pas d´ouverture piétonnière
10 10% de l´ouverture totale
20 20% de l´ouverture totale
30 30% de l´ouverture totale
40 40% de l´ouverture totale
50 50% de l´ouverture totale
A0Feu clignotant 01xSans préavis
02 Avec préavis
1Temps de lumière de garage 0...5ÿ 0...903 59= 59 sec.; 2ÿ5 = 2 min. 50 sec., etc
2Vitesse de la porte 01...505 01: vitesse minimale; 05: vitesse maximale
3Vitesse en arrêt doux 01...503 01: vitesse minimale; 05: vitesse maximale
4Distance arrêt doux 00...501 00 : distance minimale; 05 : distance maximale
5Recul après la fermeture (permet de
compenser les dilatations de la porte)
A50x: Arrêt sur la position sélectionnée
sans atteindre la butée
A51x: La butée est atteinte et ensuite, recul
à la position sélectionnée
0...10...904 x0: sans recul;
x9: recul maximal
6Force maximale 0...10...908 01: force minimale; 10: force maximale
7Passage par photocellule de fermeture
pendant le temps d´attente (seulement en
mode automatique)
01 Fermeture immédiate
02xRecommence le temps d´attente
03 Sans effet
8Actionnement du bouton-poussoir
pendant le temps d´attente (seulement en
mode automatique)
01 Fermeture immédiate
02xRecommence le temps d´attente
03 Sans effet
9Mode d´ouverture 01xOuverture selon le mode sélectionné dans
les fonctions principales (F)
02 Ouverture communautaire (pendant
l´ouverture, l´armoire de commande
n´obéit pas aux ordres de marche)
03 Ouverture progressive (si un dispositif
de marche est actionné pendant
l´ouverture, la porte s´arrête. S´il est à
nouveau actionné, la porte se ferme)
ç1Manoeuvres réalisées XX Indique les centaines de cycles réalisés (par
exemple, 68 indique 6.800 cycles réalisés)

13
LINCE
Guia rápido de instalação e programação Português
AVISO
Este guia rápido é um resumo do manual de instalação completo. Este manual contém advertências de
segurança e outras explicações a ter em atenção. Pode transferir a versão mais atualizada deste guia e do
manual de instalação na secção “Downloads” do site da Erreka: http://www.erreka-automation.com
As opções e funções descritas no presente guia são aplicáveis a partir da versão do firmware que é indicada
sobre o circuito. O firmware, como parte de um processo de melhoria contínua, está sujeito à inclusão de
novas funcionalidades ou à sua ampliação e, consequentemente, à produção de novas versões não
necessariamente compatíveis com as anteriores. Portanto, se a versão do seu firmware for inferior à indicada
neste guia, é possível que algumas opções e funções não estejam disponíveis ou sejam diferentes.
Cablagem eléctrica
A: Alimentação geral
B: Lâmpada de sinalização
C: Fotocélulas (Tx/ Rx)
D: Botão/ chave de parede
E: Antena
E71A
C71A
OATENÇÃO: a placa base não é
simétrica (a > b)
Elementos da instalação completa
Cotas de montagem
D71A D71B
Desbloqueio
Bloqueio para acionamento motorizado:
•Gire a maçaneta (2) no sentido anti-horário em 270º
até ao batente.
•Empurre o cilindro da fechadura (3) para dentro e
mova a porta com a mão para travá-la no mecanismo
de acionamento.
•Ative um dispositivo de funcionamento para que a
porta faça o "reset".
Desbloqueio Bloqueio
Desbloqueio para acionamento manual:
•Introduza a chave (1) e gire-a em 90º, sem forçá-la, no
sentido horário: o cilindro da fechadura sairá para fora
alguns milímetros.
•Gire a chave em 90º no sentido anti-horário e retire-a.
•Gire a maçaneta (2) no sentido horário em 270º até ao
batente.
Firmware V4.6 o posterior

14
Conexão geral
L: Linha
N: Neutro
T:Terra
F: Fusívelgeral
230VAC: 2,5A
125VAC: 4A
Desligue a alimentação
eléctrica antes de ligar ou
desligar qualquer
componente.
DL13 Alimentação 24Vac
DL36 Alimentação 5Vdc
DL37 Relé de fecho activado
DL38 Relé de abertura activado
M17C
D1 e D2:
CL (fixo) Porta fechada
CL (a piscar) Porta a fechar
OP (fixo) Porta aberta
OP (a piscar) Porta a abrir-se
PC (a piscar) Porta pedonal a fechar-se
PO (fixo) Porta pedonal aberta
PO (a piscar) Porta pedonal a abrir-se
XX (contagem regressiva) Porta em espera
StOP Accionador desbloqueado
PA (fixo) Pausa (manobra não finalizada)
rS (a piscar) Porta procurando posição de fecho
D3 e D4:
C4 Dispositivo de segurança na abertura activado
C5 Dispositivo de segurança no fecho activado
E1 Encoder motor parado
F1 Limite de força ultrapassado
bA (fixo) Bateria em funcionamento
bA (a piscar) Bateria com tensão demasiado baixa
(o quadro não realiza manobras)
Ftço Fotocélulas defeituosas (teste)
Indicações do ecrã

15
P71Y
P71X
P71Z
Mudança e verificação do sentido de rotação (C1)
P71V
P71W
Esta operação só é necessária se o accionador abrir a folha em vez de fechá-la, ao fazer reset (rS).
I
II
P157E
Gravação do código de rádio para abertura total, P1 (apenas com o receptor RSD, C801)
 Se utiliza um receptor
diferente do RSD, consulte
as suas instruções.
 Antes de iniciar a gravação,
seleccione a opção C801
(receptor RSD).
Gravação do código de rádio para abertura pedonal, P2 (apenas com o receptor RSD, C801)
O procedimento é idêntico ao de abertura total, mas utiliza o parâmetro P2 em vez do P1.
I
II
OEspere enquanto a
porta realiza os
trajectos
Gravação do trajecto (P3)

16
Tabela completa de programação
D1 D2 Parâmetro D3 D4 Opção pré-
determinada Opções ou valores
C1Sentido de rotação do motor 01x
02
4Dispositivo de segurança de abertura
(fotocélula ou banda)
00xDispositivo não instalado
10 Dispositivo sem teste
11 Dispositivo com teste
5Dispositivo de segurança de fecho (fotocélula
ou banda)
Fotocélula de fecho com C520 ou C521,
também impede o início da abertura da porta
00xDispositivo não instalado
10 Dispositivo sem teste
11 Dispositivo com teste
20 Dispositivo sem teste
21 Dispositivo com teste
8Receptor de rádio 01 Cartão RSD (não descodificador)
02xCartão descodificador de dois canais
P1Gravação código rádio abertura total oç
2Gravação código rádio abertura pedonal oç
3Gravação do trajecto da porta oç
F1Modo de funcionamento 01 Automático
02xSemi-automático
2Tempo de espera no modo automático 0...5ÿ 0...915 59= 59 seg.; 2ÿ5 = 2 min. 50 seg., etc.
3Abertura pedonal 00xNão realiza abertura pedonal
10 10% da abertura total
20 20% da abertura total
30 30% da abertura total
40 40% da abertura total
50 50% da abertura total
A0Lâmpada de sinalização 01xSem pré-aviso
02 Com pré-aviso
1Tempo da luz de garagem 0...5ÿ 0...903 59= 59 seg.; 2ÿ5 = 2 min. 50 seg., etc.
2Velocidade da porta 01...505 01 : velocidade mínima; 05 : velocidade máxima
3Velocidade na paragem suave 01...503 01 : velocidade mínima; 05 : velocidade máxima
4Distância paragem suave 00...501 00 : distância mínima; 05 : distância máxima
5Retrocesso após o fecho (permite compensar
as dilatações da porta)
A50x: Pára na posição seleccionada
sembater
A51x: Bate e depois retrocede para a posição
seleccionada
0...10...904 x0: sem retrocesso;
x9: retrocesso máximo
6Força máxima 0...10...908 01: força mínima; 10: força máxima
7Passagem pela fotocélula de fecho durante
tempo de espera (somente no modo
automático)
01 Fecho imediato
02xReinicia o tempo de espera
03 Não tem efeito
8Accionamento do botão de pressão
durante tempo de espera (somente no modo
automático)
01 Fecho imediato
02xReinicia o tempo de espera
03 Não tem efeito
9Modo de abertura 01xAbertura segundo o modo seleccionado
nas funções principais (F)
02 Abertura comunitária (durante a
abertura, o quadro de manobra não
obedece às ordens de funcionamento)
03 Abertura passo a passo (se durante a
abertura é accionado algum dispositivo de
funcionamento, a porta detém-se. Se for
accionado novamente, a porta fecha-se)
ç1Manobras realizadas XX Indica as centenas de ciclos realizados (por
exemplo, 68 indica 6.800 ciclos
realizados)

17
LINCE
Kurzanleitung Installation und Programmierung Deutsch
HINWEIS
Dieser Kurzführer ist eine Zusammenfassung der kompletten Montageanleitung. Diese enthält
Sicherheitshinweise und andere Erläuterungen, die beachtet werden müssen. Die neueste Version dieses
Kurzführers und der Montageanleitung können auf der Erreka-Website unter „Downloads“ heruntergeladen
werden: http://www.erreka-automation.com
Die in diesem Kurzführer beschriebenen Optionen und Funktionen gelten ab der am Schaltkreis angegebenen
Firmware-Version. Die Firmware unterliegt als Teil eines kontinuierlichen Verbesserungsprozesses der
Einbeziehung neuer Funktionen oder Erweiterungen und ist als Folge der Erstellung neuer Versionen nicht
unbedingt mit den vorherigen Versionen kompatibel. Darum kann es sein, dass, wenn Ihre Firmware-Version älter
ist als die in diesem Kurzführer angegebene, einige Optionen und Funktionen nicht verfügbar oder anders sind.
E71A
C71A
OACHTUNG: Die Grundplatte
ist nicht symmetrisch (a > b)
Elemente der kompletten Anlage
Montagemaße
D71A D71B
Entriegelung
Verriegelung für motorischen Antrieb:
•Drehen Sie den Hebel (2) um 270º gegen den
Uhrzeigersinn bis zum Anschlag.
•Drücken Sie den Zylinder (3) nach innen und
bewegen Sie das Tor manuell, um es im
Antriebsmechanismus zu verriegeln.
•Betätigen Sie ein Befehlsgerät, damit das Tor ein
"Reset" durchführt.
Entriegelung Verriegelung
Entriegelung für manuelle Betätigung:
•Stecken Sie den Schlüssel (1) hinein und drehen Sie ihn
ohne Kraftanwendung um 90º im Uhrzeigersinn: Der
Zylinder kommt ein paar Millimeter heraus.
•Drehen Sie den Schlüssel um 90º gegen den
Uhrzeigersinn und ziehen Sie ihn heraus.
•Drehen Sie den Hebel (2) um 270º im Uhrzeigersinn bis
zum Anschlag.
Elektrische verkabelung
A: Hauptstromversorgung
B: Blinklampe
C: Lichtschranke (Tx/Rx)
D: Drucktaster/Schlüsseltaster
E: Antenne
Firmware V4.6 oder höher

18
Allgemeine Verdrahtung
L: Leitung
N: Nullleiter
T:Erde
F: Hauptsicherung
230VAC: 2,5A
125VAC: 4A
Stromversorgung vor dem
Ein- oder Ausschalten von
Komponenten abschalten.
DL13 Stromversorgung 24Vac
DL36 Stromversorgung 5Vdc
DL37 Schließrelais aktiviert
DL38 Öffnungsrelais aktiviert
M17C
D1 und D2:
CL (fix) Tür geschlossen
CL (blinkend) Tür schließt sich
OP (fix) Tür offen
OP (blinkend) Tür öffnet sich
PC (blinkend) Personentür schließt sich
PO (fix) Personentür offen
PO (blinkend) Personentür öffnet sich
XX (Countdown) Tür wartet
STOP Stellantrieb entriegelt
PA (fix) Pause (Vorgang nicht beendet)
rS (blinkend) Tür sucht Schließposition
D3 und D4:
C4 Sicherheitsvorrichtung beim Öffnen aktiviert
C5 Sicherheitsvorrichtung beim Schließen aktiviert
E1 Encoder Motor gestoppt
F1 Kraftgrenze überschritten
bA (fix) Batterie in Betrieb
bA (blinkend) Zu niedrige Batteriespannung
(die Steuerung führt keine Vorgänge durch)
Ftço Lichtschranke defekt (Test)
Displayanzeigen

19
P71Y
P71X
P71Z
Änderung und Überprüfung der Drehrichtung (C1)
P71V
P71W
Dieser Vorgang ist nur erforderlich, wenn der Antrieb beim Reset (rS) den Torflügel öffnet, anstatt ihn zu schließen.
I
II
P157E
Wenn Sie einen anderen
als den Empfänger RSD
verwenden, sehen Sie in
dessen Anleitung nach.
 Bevor mit dem Speichern
begonnen wird, die Option
C801 (Empfänger RSD) wählen.
Speichern des Funkcodes für die Teilöffnung P2 (nur für Empfänger RSD, C801)
Speichern des Funkcodes für die Gesamtöffnung P1 (nur für Empfänger RSD, C801)
Die Vorgehensweise ist analog zur Gesamtöffnung, nur dass der Parameter P2 anstatt von P1 verwendet wird.
I
II
OWarten Sie, während
die Tür die
Verfahrwege ausführt
Speichern des Verfahrwegs (P3)

20
Komplette Programmiertabelle
D1 D2 Parameter D3 D4 Voreingestellte
Option Optionen oder Werte
C1Drehrichtung des Motors 01x
02
4Sicherheitsvorrichtung für das Öffnen
(Lichtschranke oder Leiste)
00xVorrichtung nicht installiert
10 Vorrichtung ohne Test
11 Vorrichtung mit Test
5Sicherheitsvorrichtung für das Schließen
(Lichtschranke oder Leiste)
Lichtschranke für das Schließen mit C520
oder C521, verhindert ebenso den Beginn
der Toröffnung
00xVorrichtung nicht installiert
10 Vorrichtung ohne Test
11 Vorrichtung mit Test
20 Vorrichtung ohne Test
21 Vorrichtung mit Test
8Funkempfänger 01 Karte RSD (keine Decodierung)
02xDecodierkarte mit zwei Kanälen
P1Speichern Funkcode Gesamtöffnung oç
2Speichern Funkcode Personenöffnung oç
3Speichern Verfahrweg der Tür oç
F1Betriebsart 01 Automatisch
02xHalbautomatisch
2Wartezeit im Automatikbetrieb 0...5ÿ 0...915 59= 59 Sek.; 2ÿ5 = 2 Min. 50 Sek. usw.
3Personenöffnung 00xKeine Personenöffnung
10 10% der Gesamtöffnung
20 20% der Gesamtöffnung
30 30% der Gesamtöffnung
40 40% der Gesamtöffnung
50 50% der Gesamtöffnung
A0Blinkleuchte 01xOhne Vorblinken
02 Mit Vorblinken
1Zeit Garagenlicht 0...5ÿ 0...903 59= 59 Sek.; 2ÿ5 = 2 Min. 50 Sek. usw.
2Geschwindigkeit der Tür 01...505 01: Mindestgeschwindigkeit;
05: Höchstgeschwindigkeit
3Soft Stop-Geschwindigkeit 01...503 01: Mindestgeschwindigkeit;
05: Höchstgeschwindigkeit
4Soft Stop-Abstand 00...501 00: Mindestabstand; 05: Höchstabstand
5Rückwärtsfahrt nach dem Schließen
(ermöglicht den Ausgleich von
Ausdehnungen der Tür)
A50x: Hält an der gewählten Position an
ohne anzuschlagen
A51x: Schlägt an und fährt dann zur
gewählten Position zurück
0...10...904 x1: Ohne Rückwärtsfahrt;
x9: Maximale Rückwärtsfahrt
6Maximale Kraft 0...10...908 01: Mindestkraft; 10: Maximale Kraft
7Unterbrechen der Lichtschranke für das
Schließen während der Wartezeit (nur im
Automatikbetrieb)
01 Sofortiges Schließen
02xNeubeginn Wartezeit
03 Keine Auswirkung
8Betätigen des Tasters während der
Wartezeit (nur im Automatikbetrieb)
01 Sofortiges Schließen
02xNeubeginn Wartezeit
03 Keine Auswirkung
9Öffnungsbetrieb 01xÖffnung gemäß bei den Hauptfunktionen
gewählter Betriebsart (F)
02 Umfassendes Öffnen (während des
Öffnens reagiert die Schalttafel nicht auf
die Fahrbefehle)
03 Schrittweises Öffnen (wird während des
Öffnens eine Fahrvorrichtung betätigt,
hält die Tür an. Wird die Vorrichtung
erneut betätigt, schließt sich die Tür)
ç1Durchgeführte Vorgänge XX Gibt die durchgeführten Zyklen in
Hundertern an (z.B.: 68 gibt 6.800
durchgeführte Zyklen an)
