Erreka NAOS Operating instructions

1
NAOS
Guía rápida de instalación y programación Español
AVISO
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en
el apartado “Descargas” de la web de Erreka:
http://www.erreka-automation.com
I260B

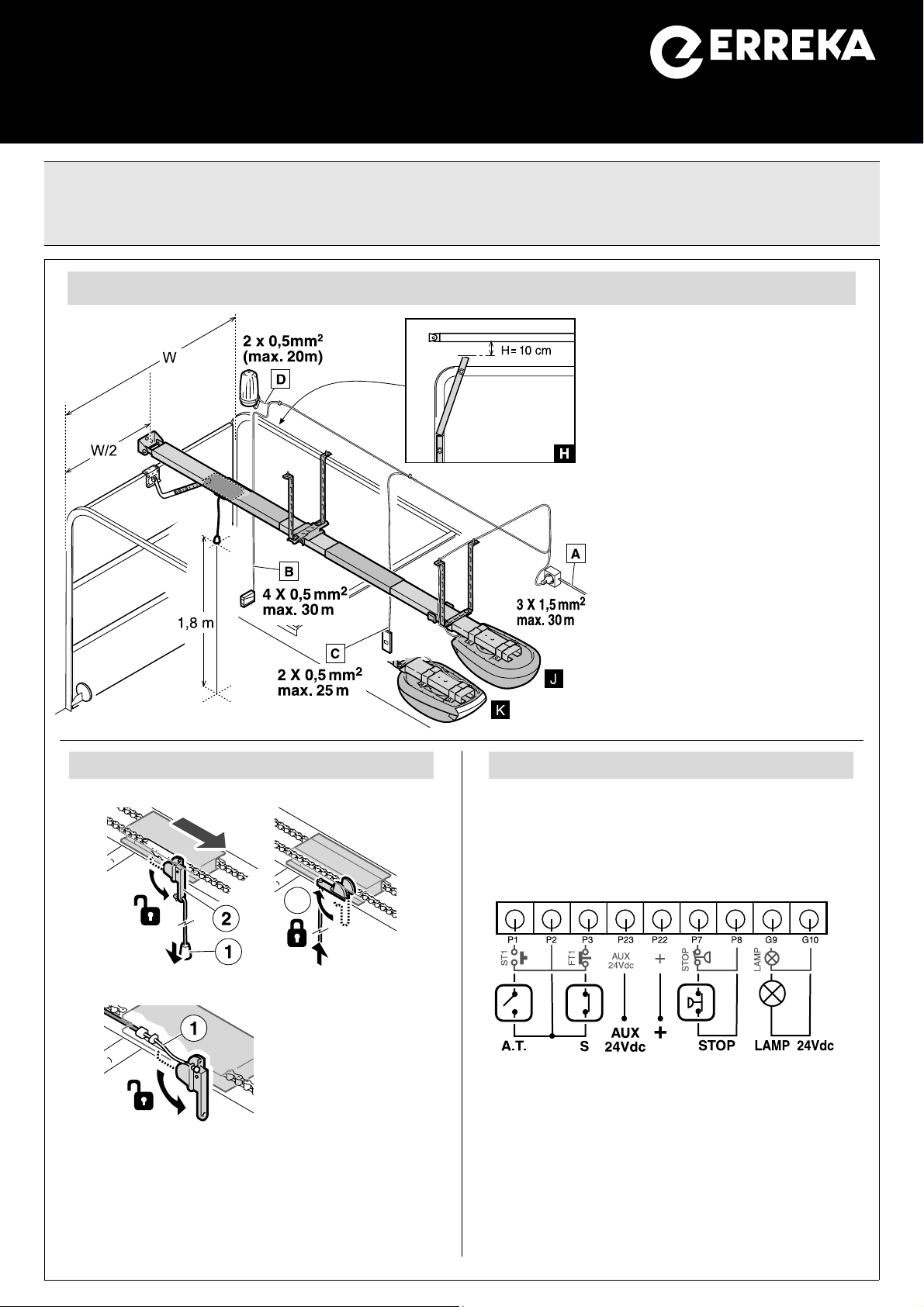

Elementos de la instalación completa
Cableado eléctrico
A: Alimentación general
B: Fotocélulas de cierre
C: Pulsador/ llave de pared
D: Lámpara destellante LUMI
Cotas de montaje
Cota H: el carril debe quedar 10 cm
por encima del punto más alto de la
puerta (ver detalle H ).
Longitud total (accionador + guía) y
carrera útil:
– carril ref. ANA01; pos J :
3.502mm / 2.741mm
– carril ref. ANA01; pos K :
3.452mm / 2.691mm
– carril ref. ANA02; pos J :
4.602mm / 3.841mm
– carril ref. ANA02; pos K :
4.552mm / 3.791mm
Desconecte la alimentación eléctrica antes de
conectar o desconectar cualquier componente.
Los dispositivos A.T., S y STOP deben estar libres de
potencial, para evitar daños en el cuadro de maniobra.
A.T. Pulsador o llave de pared
SDispositivo de seguridad en cierre
(fotocélula de cierre)
AUX Alimentación de periféricos (24 Vdc)
STOP Parada de emergencia
LAMP Lámpara de advertencia (24Vdc)
Conexión de batería mediante bornas sp+ y sp- (en
el interior de la carcasa). Es necesario el cargador
CHG01 (incluido en el kit ADO01 con baterias de
12V y 1,2Ah).
P260M
Conexiones eléctricas
Desbloqueo
Desbloqueo para accionamiento manual: tire del
pomo o cable (1) hasta que la palanca de desbloqueo (2)
quede vertical.
Bloqueo para accionamiento motorizado: coloque
la palanca en posición horizontal (3). El bloqueo se
realizará cuando funcione el accionador.
D260C
3
MSP-029/00

2
P260C1
P260A
0º /180º
1
2
1
2
P260B
3
4
P260D
5
5
6
7
8
P260E

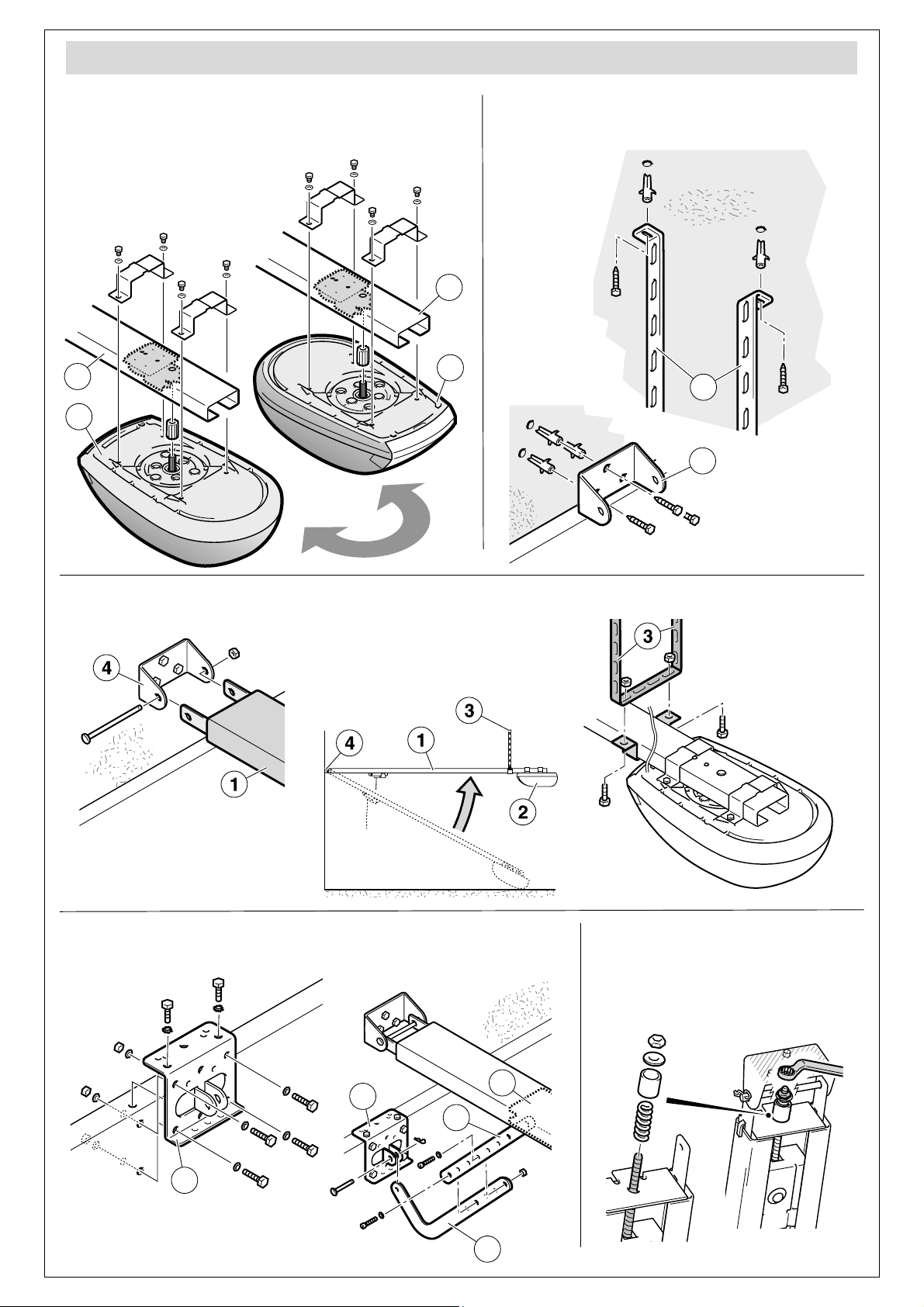

Montaje
1
Fije el carril (1) en el accionador (2). Puede colocarlo en
dos posiciones diferentes (0º/180º), escoja la que
prefiera.
2
Coloque las pletinas de techo (3) y el soporte
delantero (4). Tenga en cuenta la cota de montaje H
(vea “cotas de montaje” en la página anterior).
3
Coloque el conjunto carril (1) + accionador (2) en los soportes (3) y (4).
4
Coloque el anclaje (5) en la parte superior de la puerta y mediante los
brazos (6) y (7), engánchelo al carro (8).
5
Tense la cadena: apriete la tuerca
hasta que haga tope, y después,
afloje ligeramente hasta que el
casquillo pueda girarse con la mano.
OEl carril (1) debe quedar horizontal.

3
P260G
10
11
x
x
P260F
9
6

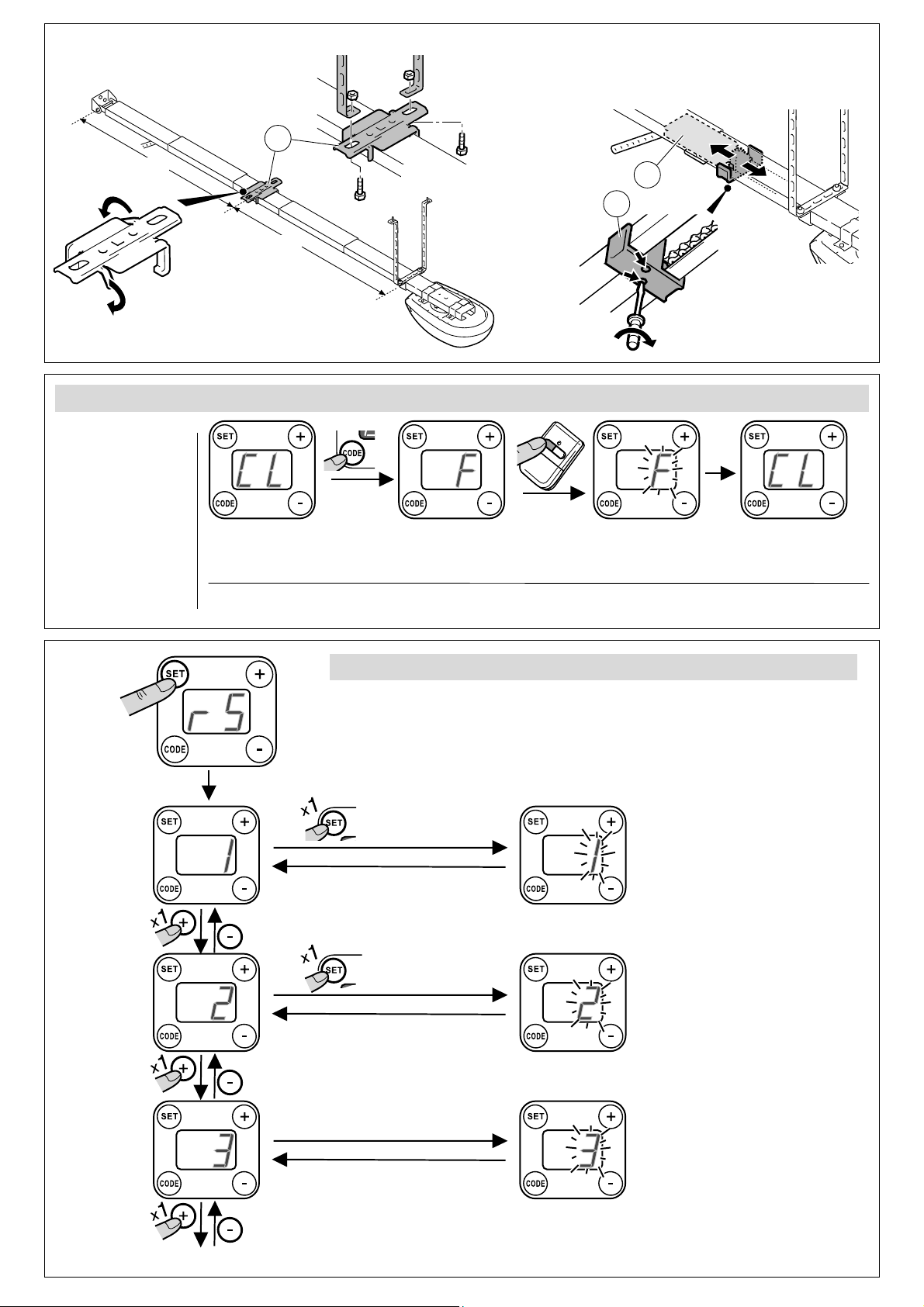

Instale el soporte central (9).
7
Abra la puerta e instale el tope de apertura (10),
haciendo tope con el carro (11). Utilice dos
tornillos autotaladrantes y autorroscantes.
H260A
2
s. x1
2
s.
Grabación del código de radio
Suelte CODE y pulse una vez el botón del emisor a grabar.
El display parpadea y el accionador emite un zumbido para
confirmar la memorización.
Pulse CODE durante al menos 2
segundos. Se ilumina F, ro r. según
el tipo de emisor a grabar.
Asegúrese de que el
accionador está
programado para
grabar el tipo de
emisor que va a
utilizar: código fijo
(F), Roller Code
estandar (r) o
personalizado (r.)
(vea
“PASO 6 ” en
pág. 4). La memoria puede grabar un máximo de 20 códigos diferentes. Para borrar la memoria
completamente, pulse CODE durante 5 segundos. Se borran todos los emisores.
M260A1
Pulse SET
sin soltar
hasta que
aparezca 1
PASO1
Grabar
posición
puerta
abierta
PASO 2
Grabar
posición
puerta
cerrada
PASO 3
Aprender
fuerzas
(apertura y
cierre)
Abra la puerta hasta el tope de
apertura mediante |+ / |-
Programación de parámetros
Suelte SET
Pulse SET para guardar posición
Cierre la puerta hasta el tope de
cierre mediante |+ / |-
Pulse SET para guardar posición
Pulse SET para abrir la puerta Cuando se detenga, pulse SET
para confirmar.
Pulse SET de nuevo para cerrar.
Cuando se haya cerrado, pulse
SET para guardar
La programación sólo es accesible con la puerta parada. No es accesible con
la puerta abriendo, cerrando o temporizando para cerrar.
Durante la programación, el accionador no inicia ninguna maniobra.

4
M260B1

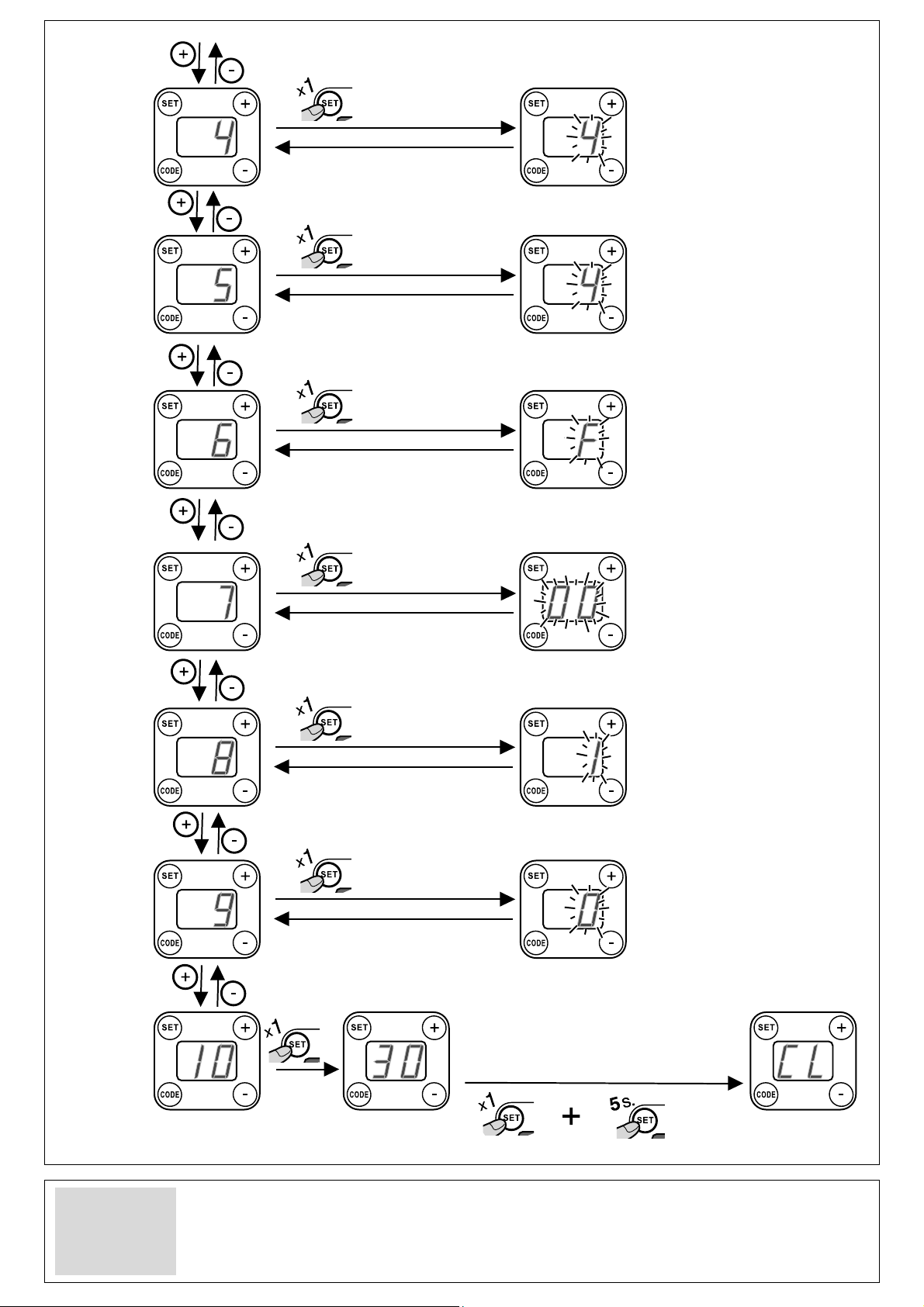

PASO 5
Sensibilidad
cierre
PASO 6
Tipo de
radio
(código Fijo
o Roller)
PASO 7
Cierre semi-
auto o auto
y tiempo
de espera
PASO 8
Distanciade
paro suave
en cierre
Seleccione valor pulsando |+ / |- :
1: sensibilidad máxima;
...;
6: mínima
Seleccione modo y tiempo de
espera pulsando |+ / |- :
00: semiauto; 01: auto, 1s; ...;
30: auto, 30s; 1.0: auto, 1 min;
1.1: auto, 1 min 10s; ...;
4.0: auto, 4 min
PASO 9
Modo en
apertura
PASO10
Contador
de
maniobras
Seleccione la distancia de paro
suave pulsando |+ / |- :
1: 50mm (en el carril);
2: 100mm;
3: 250mm; 4: 500mm
Pulse |+ / |- para seleccionar
código fijo (F) o Roller Code (r).
Para personalizar el código, active
la semilla (puente o botón) del
emisor personalizado mientras r
parpadea. El display mostrará r.
Para cambiar de ra Fo de ra r.
la memoria debe estar vacía.
PASO 4
Sensibilidad
apertura
Seleccione valor pulsando |+ / |- :
1: sensibilidad máxima;
...;
6: mínima
Seleccione valor pulsando |+ / |- :
0: paro alternativo + cierre
automático opcional;
1: apertura sin paro alternativo +
reinicio tiempo de espera
Número de maniobras en cientos:
02: 200 maniobras, 30: 3000 maniobras,
1.4: 14000 maniobras,
max. 5.9 (59.000 maniobras)
En los pasos 4 a 10, es posible finalizar la programación anticipadamante pulsando SET
de forma continuada.
Pulse SET para confirmar
Pulse SET para confirmar
Pulse SET para confirmar
Pulse SET para confirmar
Pulse SET para confirmar
Pulse SET para confirmar
FIN PROGRAMACION
Indicaciones
del Display
durante el uso
CL: puerta cerrada
CL (parpadeando):
puerta cerrando
F1: fallo por intensidad
E1: fallo por encoder
OP: puerta abierta
OP (parpadeando):
puerta abriendo
30, 29, 28 ... : cuenta atrás en
cierre automático
St: stop
rS (fijo): esperando para reset
rS (parpadeando): reset
C5: paro por fotocélula cierre
PA: pausa

5
NAOS
Guide rapide d’installation et programmation Français
AVERTISSEMENT
Ce guide rapide est un résumé du manuel d’installation complet. Cette notice contient des
avertissements de sécurité et d’autres explications qui doivent être pris en compte. Vous pouvez
télécharger le manuel d’installation dans la section « Téléchargements » du site web d’Erreka :
http://www.erreka-automation.com
I260B
Éléments de l’installation complète
Câblage électrique
A: Alimentation générale
B: Photocellules de fermeture
C: Bouton-poussoir/ clef de mur
D: Feu clignotant LUMI
Cotes de montage
Cote H: le rail doit rester à 10 cm au-
dessus du point le plus haut de la
porte (voir détail H ).
Longueur totale (actionneur +
guide) et course utile:
– rail réf. ANA01 ; pos J :
3.502mm / 2.741mm
– rail réf. ANA01 ; pos K :
3.452mm / 2.691mm
– rail réf. ANA02 ; pos J :
4.602mm / 3.841mm
– rail réf. ANA02 ; pos K :
4.552mm / 3.791mm
Déconnectez l’alimentation électrique avant de
connecter ou de déconnecter un composant
quelconque.
Les dispositifs A.T., S et STOP doivent être libres de
potentiel pour éviter des dommages dans l'armoire de
commande.
A.T. Bouton-poussoir ou clef de mur
SDispositif de sécurité en fermeture
(photocellule de fermeture)
AUX Alimentation de périphériques (24 Vdc)
STOP Arrêt d'urgence
LAMP Feu d'avertissement (24Vdc)
Connexion de batterie avec bornes sp+ et sp- (à
l'intérieur de la carcasse). Le chargeur CHG01 est
nécessaire (il est inclus dans le kit ADO01 avec des
batteries de 12V et 1,2Ah).
P260M
Connexions électriques
Déblocage
Déblocage pour actionnement manuel : tirez de la
poignée ou du câble (1) jusqu'à ce que le levier de
déblocage (2) reste vertical.
Blocage pour actionnement motorisé : placez le
levier sur la position horizontale (3). Le blocage sera
réalisé lorsque l'actionneur se mettra en marche.
D260C
3
MSP-029/00

6
P260C1
P260A
0º /180º
1
2
1
2
P260B
3
4
P260D
5
5
6
7
8
P260E
Montage
1
Fixer le rail (1) sur l’actionneur (2). Vous pouvez le placer
sur deux positions différentes (0º/180º), choisissez celle
que vous préférez.
2
Placer les platines de plafond (3) et le support avant
(4). Tenir compte de la cote de montage H
(consulter “cotes de montage" sur la page
précédente).
3
Placer l’ensemble rail (1) + actionneur (2) sur les supports (3) et (4).
4
Placer l’ancrage (5) sur la partie supérieure de la porte et avec les bras
(6) et (7) et le fixer au chariot (8).
5
Tendre la chaîne en serrant l’écrou
jusqu’à atteindre la butée, puis
ensuite la desserrer légèrement
jusqu’à ce que la douille puisse être
tournée manuellement.
OLe rail (1) doit être horizontal.

7
P260G
10
11
x
x
P260F
9
6
Installer le support central (9).
7
Ouvrez la porte et installez la butée d'ouverture
(10) une fois en contact avec le chariot (11).
Utilisez deux vis auto-perceuses et auto-
taraudeuses.
H260A
2
s. x1
2
s.
Enregistrement du code radio
Lâchez CODE et appuyez une fois sur le bouton de l'émetteur à enregistrer.
L'écran clignote et l'actionneur émet un bourdonnement pour
confirmer l'enregistrement.
Appuyez sur CODE pendant au moins
2 secondes. Illumination de F, ro r.
selon le type d'enregistreur à enregistrer.
S'assurer que
l'actionneur soit
programmé pour
enregistrer le type
d'émetteur qui va
être utilisé : code
fixe (F), Roller Code
standard (r) ou
personnalisé (r.)
(consulter
“PAS 6 ” à
la page 8). La mémoire peut stocker un maximum de 20 codes différents. Pour effacer complètement la
mémoire, appuyez sur CODE pendant 5 secondes. Tous les émetteurs sont effacés.
M260A1
Appuyez sur
SET sans lâcher
jusqu'à
l'affichage de 1
PAS1
Enregistrer
position
porte
ouverte
PAS 2
Enregistrer
position
porte
fermée
PAS 3
Apprendre
forces
(ouverture
et
fermeture)
Ouvrez la porte jusqu'à la butée
d'ouverture avec |+ / |-
Programmation des paramètres
Lâchez SET
Appuyez sur SET pour
enregistrer la position
Fermez la porte jusqu'à la butée
de fermeture avec |+ / |-
Appuyez sur SET pour
enregistrer la position
Appuyez sur SET pour ouvrir la porte
Une fois que l'arrêt se produit,
appuyez sur SET pour
confirmer.
Appuyez à nouveau sur SET
pour fermer.
Une fois que la fermeture se
produit, appuyer sur SET pour
enregistrer
La programmation est uniquement accessible avec la porte en arrêt. Elle ne
l'est pas avec la porte en cours d'ouverture, de fermeture ou sous
temporisation pour procéder à la fermeture.
Pendant la programmation, l'actionneur ne démarre aucune manœuvre.

8
M260B1
PAS 5
Sensibilité
fermeture
PAS 6
Type de
radio (code
fixe ou
Roller)
PAS 7
Fermeture
semi-auto
ou auto et
temps
d'attente
PAS 8
Distance de
ralentissem
ent en
fermeture
Sélectionnez la valeur en
appuyant sur |+ / |- :
1: sensibilité maximale ;
...;
6: minimale
Sélectionnez le mode et le temps
d’attente en appuyant sur |+ / |- :
00 : semi-auto ; 01: auto, 1s; ... ;
30 : auto, 30s; 1.0 : auto, 1 min ;
1.1 : auto, 1 min 10s ; ...;
4.0 : auto, 4 min
PAS 9
Mode en
ouverture
PAS10
Compteur
de
manœuvres
Sélectionnez la distance de
ralentissement en appuyant sur
|+ / |- :
1: 50mm (dans le rail) ;
2: 100mm ;
3: 250mm ; 4: 500mm
Appuyez sur |+ / |- pour
sélectionner code fixe (F) ou Roller
Code (r). Pour personnaliser le
code, activez la graine (pont ou
bouton) de l'émetteur personnalisé
pendant que rclignote. L'écran
affichera r. Pour changer de ra F
ou de ra r. la mémoire doit être
vide.
PAS 4
Sensibilité
ouverture
Sélectionnez la valeur en appuyant
sur |+ / |- :
1: sensibilité maximale ;
...;
6: minimale
Sélectionnez la valeur en appuyant
sur |+ / |- :
0: arrêt alternatif + fermeture
automatique optionnelle ;
1: ouverture sans arrêt alternatif +
réinitialisation temps d'attente
Nombre de manœuvres en centaines :
02: 200 manœuvres, 30: 3000 manœuvres,
1.4: 14000 manœuvres,
max. 5.9 (59.000 manœuvres)
Dans les pas 4 à 10, il est possible de conclure la programmation de façon anticipée en
appuyant sur SET de façon continue.
Appuyez sur SET pour confirmer
Appuyez sur SET pour confirmer
Appuyez sur SET pour confirmer
Appuyez sur SET pour confirmer
Appuyez sur SET pour confirmer
Appuyez sur SET pour confirmer
FIN PROGRAMMATION
Indications
de l'écran
pendant
l'utilisation
CL: porte fermée
CL (clignotement) :
porte en train de se fermer
F1: défaut par intensité
E1: défaut par encodeur
OP: porte ouverte
OP (clignotement) :
porte en train de s'ouvrir
30 , 29 , 28 ... : compte à rebours
dans fermeture automatique
St: stop
rS
(fixe) : en attente pour reset
rS (clignotement) : reset
C5:
arrêt par photocellule fermeture
PA: pause

9
NAOS
Quick installation and programming guide English
WARNING
This quick guide is a summary of the complete installation manual. The manual contains safety warnings and
other explanations which must be taken into account. The installation manual can be downloaded by going
to the "Downloads" section of Erreka website:
http://www.erreka-automation.com
I260B
Elements of the complete installation
Electrical wiring
A: Main power supply
B: Closing photocells
C: Pushbutton/wall key
D: LUMI flashing light
Assembly levels
Level H: the track should remain
10 cm above the highest point of the
door (see detail H ).
Total length (operator + guide) and
effective travel:
– track ref. ANA01; pos J :
3502 mm / 2741 mm
– track ref. ANA01; pos K :
3452 mm / 2691 mm
– track ref. ANA02; pos J :
4602 mm / 3841 mm
– track ref. ANA02; pos K :
4552 mm / 3791 mm
Disconnect the power supply before connecting
or disconnecting any component.
The A.T., S and STOP devices must be voltage-free in
order to prevent any damage to the control board.
A.T. Wall key or pushbutton
SClosing safety device (closing photocell)
AUX Power supply for peripherals (24 Vdc)
STOP Emergency shutdown
LAMP Warning light (24 Vdc)
Battery connection using sp+ and sp- wire
connectors (inside the frame). Charger CHG01 is
required (included in kit ADO01 with 12V 1.2Ah
batteries).
P260M
Electrical connections
Unlocking
Unlocking for manual operation: pull the knob or
cable (1) until the release lever (2) is vertical.
Motorised operation locking: place the lever in
horizontal position (3). Locking will take place when the
operator starts up.
D260C
3
MSP-029/00

10
P260C1
P260A
0º /180º
1
2
1
2
P260B
3
4
P260D
5
5
6
7
8
P260E
Assembly
1
Secure the track (1) in the operator (2). This can be
placed in two different positions (0º/180º); choose the
one you prefer.
2
Position the overhead strips (3) and front support (4).
Bear in mind assembly level H(see “assembly levels”
on the previous page).
3
Mount the track (1) + operator (2) on the supports (3) and (4).
4
Position the anchoring (5) in the upper part of the door using the arms
(6) and (7), and couple it to the carriage (8).
5
Make the chain taut: tighten the nut
as far as possible, and then loosen it
slightly until the sleeve can be
turned by hand.
OThe track (1) must be horizontal.

11
P260G
10
11
x
x
P260F
9
6
Install the central mount (9).
7
Open the door and install the opening stopper
(10) until it comes up against the carriage (11).
Use two self-drilling, self-tapping screws.
H260A
2
s. x1
2
s.
Radio code programming
Release CODE and press the button of the transmitter to be
programmed again.
The display flashes and the operator buzzes to confirm programming.
Press CODE for at least 2 seconds. F , r
or
r. lights up in accordance with the
type of transmitter to be programmed.
Ensure that the
operator is
programmed to
store the type of
transmitter to be
used: fixed code (F),
standard (r) or
personalised (r.)
Roller Code (see
“STEP 6 ” on
page 12). The memory can store up to 20 different codes. To completely delete the memory, press CODE
for 5 seconds. All transmitters are deleted.
M260A1
Keep SET
pressed
down until
1appears
STEP1
Store door
open
position
STEP 2
Store door
closed
position
STEP 3
Learn
thrusts
(opening
and closing)
Open the door through to the
opening stopper using |+ / |-
Parameter programming
Release SET
Press SET to save the position
Close the door through to the
closing stopper using |+ / |-
Press SET to save the position
Press SET to open the door When it stops, press SET to
confirm.
Press SET again to close.
When it has closed,
press SET to save
Programming is only accessible with the door shut-down. It is not accessible
with the door opening, closing or timed to close.
During programming, the operator does not start any operation.

12
M260B1
STEP 5
Closing
sensitivity
STEP 6
Type of
radio (Fixed
or Roller
code)
STEP 7
Semi-auto
or auto and
closing and
standby
time
STEP 8
Slowdown
distance in
closing
Select the value by pressing |+ / |- :
1: maximum sensitivity;
...;
6: minimum
Select mode and standby time by
pressing |+ / |- :
00: semi-auto; 01: auto, 1s; ...;
30: auto, 30s; 1.0: auto, 1 min;
1.1: auto, 1 min 10s; ...;
4.0: auto, 4 min
STEP 9
Mode in
opening
STEP10
Operation
counter
Select the slowdown distance by
pressing |+ / |- :
1: 50 mm (in the track);
2: 100 mm;
3: 250 mm; 4: 500 mm
Press |+ / |- to select fixed code (F)
or Roller Code (r). The code can be
personalised by enabling the
transmitter seed (bridge or button)
of the personalised transmitter
whilst ris flashing. The display will
show r. The memory must be
empty in order to change from rto
For from rto r..
STEP 4
Opening
sensitivity
Select the value by pressing |+ / |- :
1: maximum sensitivity;
...;
6: minimum
Select the value by pressing |+ / |- :
0: alternative shutdown + optional
automatic closing;
1: opening without alternative
shutdown + restart standby time
Number of operations in hundreds:
02: 200 operations, 30: 3000 operations,
1.4: 14000 operations,
max. 5.9 (59,000 operations)
In steps 4 to 10, programming can be finished early by keeping SET pressed down.
Press SET to confirm
Press SET to confirm
Press SET to confirm
Press SET to confirm
Press SET to confirm
Press SET to confirm
END OF PROGRAMMING
Display
indications
during use
CL: door closed
CL (flashing):
door closing
F1: failure due to current
E1: failure due to encoder
OP: door open
OP (flashing):
door opening
30, 29, 28 ... : countdown in
automatic closing
St: stop
rS (static): waiting for reset
rS (flashing): reset
C5:
shutdown by closing photocell
PA: pause

13
NAOS
Guia rápido de instalação e programação Português
AVISO
Este guia rápido é um resumo do manual de instalação completo. Este manual contém advertências de
segurança e outras explicações a ter em atenção. Pode efectuar o download do manual de instalação na
secção “Downloads” do site da Erreka:
http://www.erreka-automation.com
I260B
Elementos da instalação completa
Cablagem eléctrica
A: Alimentação geral
B: Fotocélulas de fecho
C:
Botão de pressão/chave de parede
D: Lâmpada de sinalização LUMI
Cotas de montagem
Cota H: a calha deve ficar 10 cm
acima do ponto mais alto da porta
(ver detalhe H ).
Comprimento total (accionador +
guia) e curso útil:
– calha ref. ANA01; pos J :
3,502 mm / 2,741 mm
– calha ref. ANA01; pos K :
3,452 mm / 2,691 mm
– calha ref. ANA02; pos J :
4,602 mm / 3,841 mm
– calha ref. ANA02; pos K :
4,552 mm / 3,791 mm
Desligue a alimentação eléctrica antes de ligar
ou desligar qualquer componente.
Os dispositivos A.T., S e STOP devem estar livres de
potencial para evitar danos no quadro de manobra.
A.T. Botão ou chave de parede
SDispositivo de segurança no fecho
(fotocélula de fecho)
AUX Alimentação de periféricos (24 Vdc)
STOP Paragem de emergência
LAMP Lâmpada de advertência (24 Vdc)
Ligação de bateria através de bornes sp+ e sp- (no
interior da carcaça). É necessário o carregador
CHG01 (incluído no kit ADO01 com baterias de 12V
e 1,2Ah).
P260M
Ligações eléctricas
Desbloqueio
Desbloqueio para accionamento manual: puxe o
puxador ou cabo (1) até a alavanca de desbloqueio (2)
ficar na vertical.
Bloqueio para accionamento motorizado: coloque a
alavanca na posição horizontal (3). O bloqueio será
efectuado quando o accionador funcionar.
D260C
3
MSP-029/00

14
P260C1
P260A
0º /180º
1
2
1
2
P260B
3
4
P260D
5
5
6
7
8
P260E
Montagem
1
Fixe a calha (1) no accionador (2). Pode colocá-la em
duas posições diferentes (0º/180º), escolha a que
preferir.
2
Coloque as barras de sustentação no tecto (3) e o
suporte dianteiro (4). Tenha em atenção a cota de
montagem H(ver “cotas de montagem” na página
anterior).
3
Coloque o conjunto da calha (1) + accionador (2) nos suportes (3) e (4).
4
Coloque a ancoragem (5) na parte superior da porta e, através dos
braços (6) e (7), engate-a no carro (8).
5
Estique a correia: aperte a porca até
ao batente e depois desaperte
ligeiramente até que seja possível
girar o casquilho com a mão.
OA calha (1) deve ficar na horizontal.

15
P260G
10
11
x
x
P260F
9
6
Instale o suporte central (9).
7
Abra a porta e instale o batente de abertura
(10), até ao limite com o carro (11). Utilize dois
parafusos autoperfuradores e auto-roscantes.
H260A
2
s. x1
2
s.
Gravação do código de rádio
Solte CODE e pressione uma vez o botão do emissor a gravar.
O ecrã pisca e o accionador emite um ruído para confirmar a
memorização.
Pressione CODE durante pelo menos
2 segundos. Ilumina-se F, rou r.
segundo o tipo de emissor a gravar.
Assegure-se de que
o accionador está
programado para
gravar o tipo de
emissor que irá
utilizar: código fixo
(F), Roller Code
standard (r) ou
personalizado (r.)
(ver
“PASSO 6 ” na
pág. 16). A memória pode gravar no máximo 20 códigos diferentes. Para apagar a memória
completamente pressione CODE durante 5 segundos. Todos os emissores são apagados.
M260A1
Pressione
SET sem
soltar até
aparecer 1
PASSO1
Gravar
posição
porta
aberta
PASSO 2
Gravar
posição
porta
fechada
PASSO 3
Aprender
forças
(abertura e
fecho)
Abra a porta até ao batente de
abertura através de |+ / |-
Programação de parâmetros
Solte SET
Pressione SET para guardar a
posição
Feche a porta até ao batente de
fecho através de |+ / |-
Pressione SET para guardar a
posição
Pressione SET para abrir a porta Quando parar, pressione SET
para confirmar.
Pressione SET de novo para
fechar.
Quando se tiver fechado,
pressione SET para guardar
A programação só é acessível com a porta parada. Não é acessível com a porta
a abrir-se, fechar-se ou a temporizar-se para fechar.
Durante a programação o accionador não inicia nenhuma manobra.

16
M260B1
PASSO 5
Sensibilidad
e fecho
PASSO 6
Tipo de
rádio
(códigoFixo
ou Roller)
PASSO 7
Fecho semi-
auto ou
auto e
tempo
de espera
PASSO 8
Distânciade
paragem
suave no
fecho
Seleccione o valor pressionando
|+ / |- :
1: sensibilidade máxima;
...;
6: mínima
Seleccione o modo e tempo de
espera pressionando |+ / |- :
00: semi-auto; 01: auto, 1s; ...;
30: auto, 30s; 1.0: auto, 1 min;
1.1: auto, 1 min 10s; ...;
4.0: auto, 4 min
PASSO 9
Modo na
abertura
PASSO10
Contador de
manobras
Seleccione a distância de paragem
suave pressionando |+ / |- :
1: 50 mm (na calha);
2: 100 mm;
3: 250 mm; 4: 500 mm
Pressione |+ / |- para seleccionar
o código fixo (F) ou Roller Code (r).
Para personalizar o código, active a
fonte (ponte ou botão) do emissor
personalizado enquanto rpisca. O
ecrã mostrará r. Para mudar de r
para Fou de rpara r. a memória
deve estar vazia.
PASSO 4
Sensibilidad
e abertura
Seleccione o valor pressionando
|+ / |- :
1: sensibilidade máxima;
...;
6: mínima
Seleccione o valor pressionando
|+ / |- :
0: paragem alternativa + fecho
automático opcional;
1: abertura sem paragem
alternativa + reinício tempo de
espera
Número de manobras em centenas:
02: 200 manobras, 30: 3000 manobras,
1.4: 14000 manobras,
máx. 5.9 (59.000 manobras)
Nos passos 4 a 10 é possível terminar a programação antecipadamante pressionando SET
de forma contínua.
Pressione SET para confirmar
Pressione SET para confirmar
Pressione SET para confirmar
Pressione SET para confirmar
Pressione SET para confirmar
Pressione SET para confirmar
FIM PROGRAMAÇÃO
Indicações do
ecrã durante o
uso
CL: porta fechada
CL (a piscar):
porta a fechar-se
F1: falha por intensidade
E1: falha por encoder
OP: porta aberta
OP (a piscar): porta a abrir-se
30, 29, 28 ... : contagem
decrescente no fecho
automático
St: stop
rS (fixo): a esperar reset
rS (a piscar): reset
C5:
paragem por fotocélula fecho
PA: pausa

17
NAOS
Kurzführer Installation und Programmierung Deutsch
HINWEIS
Dieser Kurzführer ist eine Zusammenfassung der kompletten Montageanleitung. Diese enthält
Sicherheitshinweise und andere Erläuterungen, die beachtet werden müssen. Die Montageanleitung kann auf
der Erreka-Website unter „Downloads“ heruntergeladen werden:
http://www.erreka-automation.com
I260B
Elemente der kompletten Anlage
Stromkabel
A: Hauptstromversorgung
B: Lichtschranke Schließen
C: Drucktaster/ Schlüsseltaster
D: Blinklampe LUMI
Montagemaße
Maß H: Die Schiene muss sich 10 cm
über dem höchsten Punkt des Tors
befinden (siehe Detailansicht H ).
Gesamtlänge (Antrieb + Führung)
und Nutzhub :
– Schiene Ref. ANA01; Pos. J :
3.502mm / 2.741mm
– Schiene Ref. ANA01; Pos. K :
3.452mm / 2.691mm
– Schiene Ref. ANA02; Pos. J :
4.602mm / 3.841mm
– Schiene Ref. ANA02; Pos. K :
4.552mm / 3.791mm
Stromversorgung vor dem Ein- oder Ausschalten
von Komponenten abschalten.
Die Vorrichtungen A.T., S und STOP müssen zur
Vermeidung
von Schäden an der Steuerung potentialfrei
sein.
A.T. Drucktaster/ Schlüsseltaster
SSicherheitsvorrichtung für das Schließen
(Lichtschranke Schließen)
AUX
Stromversorgung von Peripheriegeräten (24 VDC)
STOP Not-Aus
LAMP Blinklampe (24VDC)
Batterieanschluss durch Klemmen sp+ und sp- (im
Gehäuseinneren). Das Ladegerät CHG01 (einschl. Kit
ADO01 mit Batterien 12V 1,2Ah) ist erforderlich.
P260M
Elektrische Anschlüsse
Entriegelung
Entriegelung für manuelle Betätigung: Ziehen Sie
am Knauf oder Seil (1), bis der Entriegelungshebel (2)
senkrecht steht.
Verriegelung für motorischen Antrieb: Legen Sie
den Hebel in waagerechte Position (3). Die Verriegelung
erfolgt bei funktionierendem Antrieb.
D260C
3
MSP-029/00

18
P260C1
P260A
0º /180º
1
2
1
2
P260B
3
4
P260D
5
5
6
7
8
P260E
Montage
1
Schiene (1) am Antrieb (2) befestigen. Die Schiene kann
nach Belieben in zwei verschiedenen Positionen (0º/
180º) befestigt werden.
2
Die Deckenpletinen (3) und die vordere Halterung
(4) anbringen. Montagemaß beachten H(siehe
“Montagemaße” auf der vorherigen Seite).
3
Schiene (1) + Antrieb (2) an den Halterungen (3) und (4) anbringen.
4
Verankerung (5) an der Oberseite des Tors anbringen und anhand der
Arme (6) und (7) am Wagen (8) einhaken.
5
Kette spannen: Mutter bis zum
Anschlag anziehen und danach
etwas lockern, bis die Hülse per
Hand gedreht werden kann.
ODie Schiene (1) muss waagerecht liegen.

19
P260G
10
11
x
x
P260F
9
6
Die zentrale Halterung (9) anbringen.
7
Tor öffnen und Öffnungsanschlag (10) so
anbringen, dass er am Wagen (11) anschlägt.
Zwei selbstbohrende und gewindeformende
Schrauben verwenden.
H260A
2
s. x1
2
s.
Speichern des Funkcodes
CODE loslassen und einmal die Taste des zu speichernden Senders drücken.
Das Display blinkt und der Antrieb summt zur Bestätigung des
Speichervorgangs.
CODE mindestens 2 Sekunden lang
drücken. Je nach zu speicherndem
Sender leuchtet F, roder r. auf.
Sicherstellen, dass der
Antrieb für das
Speichern des Senders
programmiert ist, der
verwendet werden
soll: Festcode (F),
Rollingcode Standard
(r) oder personalisiert
(r.) (siehe
“SCHRITT 6 ”
auf seite 20). Im Speicher können maximal 20 verschiedene Codes gespeichert werden. Zum vollständigen
Löschen des Speichers 5 Sekunden lang CODE drücken. Es werden alle Sender gelöscht.
M260A1
SET
gedrückt
halten, bis
1erscheint
SCHRITT1
Position Tor
offen
speichern
SCHRITT2
Position Tor
geschlossen
speichern
SCHRITT3
Kraft
einlernen
(Öffnen und
Schließen)
Tor bis zum Öffnungsanschlag
öffnen mit |+ / |-
Parameterprogrammierung
SET loslassen
SET zum Speichern der Position
drücken
Tor bis zum Schließsanschlag
schließen mit |+ / |-
SET zum Speichern der Position
drücken
SET zum Öffnen des Tors drücken Wenn das Tor anhält, SET zum
Bestätigen drücken.
Erneut SET zum Schließen
drücken.
Wenn das Tor geschlossen ist,
SET zum Speichern drücken
Die Programmierung ist nur bei stillstehendem Tor möglich. Bei sich
öffnendem oder schließendem Tor oder wenn das Schließen
zeitprogrammiert ist, ist die Programmierung nicht möglich.
Während der Programmierung beginnt der Antrieb keine Torbewegung.

20
M260B1
SCHRITT 5
Empfindlich-
keit Schlie-
ßen
SCHRITT 6
Funkart
(Fest- oder
Rollingcode)
SCHRITT7
Halbauto-
matisches
Schließen
oder auto-
matisches
Schließen
und
Pausenzeit
SCHRITT8
Soft-Stopp-
Strecke beim
Schließen
Wert wählen durch Drücken von
|+ / |- :
1: Empfindlichkeit maximal;
...;
6: minimal
Betriebsart und Pausenzeit wählen
mit |+ / |- :
00 : Halbautomatik; 01 : Auto, 1 Sek.;
...;
30 : Auto, 30 Sek.; 1.0 : Auto, 1 Min.;
1.1: Auto, 1 Min. 10 Sek.; ...;
4.0: Auto, 4 Min.
SCHRITT9
Öffnungs-
modus
SCHRITT 10
Vorgangs-
zähler
Soft-Stopp-Strecke wählen durch
Drücken von |+ / |- :
1: 50mm (auf der Schiene);
2: 100mm;
3: 250mm; 4: 500mm
|+ / |- drücken, um Festcode (F)
oder Rollingcode (r) zu wählen. Zur
Personalisierung des Codes Samen
(Brücke oder Knopf) des
personalisierten Senders aktivieren,
während rblinkt. Auf dem Display
erscheint r. Zum Wechseln von r
auf Foder von rauf r. muss der
Speicher leer sein.
SCHRITT 4
Empfindlich-
keit Öffnen
Wert wählen durch Drücken von
|+ / |- :
1: Empfindlichkeit maximal;
...;
6: minimal
Wert wählen durch Drücken von
|+ / |- :
0: Alternativstopp + automatisches
Schließen optional;
1: Öffnen ohne Alternativstopp +
Neustart Pausenzeit
Anzahl der Bewegungsvorgänge in Hunderten:
02: 200 Vorgänge, 30: 3000 Vorgänge,
1.4: 14000 Vorgänge,
max. 5.9 (59.000 Vorgänge)
Während der Schritte 4 bis 10 kann die Programmierung durch Gedrückthalten von SET
vorzeitig beendet werden.
Zum Bestätigen SET drücken
Zum Bestätigen SET drücken
Zum Bestätigen SET drücken
Zum Bestätigen SET drücken
Zum Bestätigen SET drücken
Zum Bestätigen SET drücken
ENDE DER PROGRAMMIERUNG
Angaben des
Displays
während der
Benutzung
CL: Tor geschlossen
CL (blinkend): Tor schließt sich
F1: Störung wegen Stromstärke
E1: Störung wegen Encoder
OP: Tor offen
OP (blinkend): Tor öffnet sich
30, 29, 28 ... : Countdown bei
automatischem Schließen
St: Stopp
rS (kontinuierlich): Warten auf
Reset
rS (blinkend): Reset
C5: Stopp wegen Lichtschranke
Schließen
PA: Pause
