Eschenbach Vario Digital FHD User manual

Bedienungsanleitung
Operating instructions
Mode d'emploi
Istruzioni d'uso
Manual de instrucciones
Gebruiksaanwijzing
DE
EN
FR
IT
ES
NL
Version 1.00 12/18
All rights including translation, technical
modications and errors reserved.
16591
Cover_vario DIGITAL FHD_book01_CMYK.indd 1 18.12.2018 15:14:31

Deutsch..................................................................................1
English.................................................................................17
Français ...............................................................................33
Italiano ................................................................................49
Español................................................................................65
Nederlands ........................................................................81
A1 A2








Cover_vario DIGITAL FHD_book01_CMYK.indd 2 14.12.2018 15:40:40

Deutsch..................................................................................1
English.................................................................................17
Français ...............................................................................33
Italiano ................................................................................49
Español................................................................................65
Nederlands ........................................................................81
A1 A2








Cover_vario DIGITAL FHD_book01_CMYK.indd 2 14.12.2018 15:40:40

Deutsch..................................................................................1
English.................................................................................17
Français ...............................................................................33
Italiano ................................................................................49
Español................................................................................65
Nederlands ........................................................................81
A1 A2








Cover_vario DIGITAL FHD_book01_CMYK.indd 2 14.12.2018 15:40:40

- 1 -
DE
Sehr geehrte Kundin, sehr geehrter Kunde,
wir beglückwünschen Sie zum Kauf der Eschenbach vario DIGITAL FHD.
Als Marktführer für Lupen und Lesehilfen können wir bei Eschenbach auf eine langjähri-
ge Erfahrung zurückblicken, die sich in Qualität, Handhabung und Design unserer Produk-
te widerspiegelt.
Firmware-Version
Diese Anleitung basiert auf der Firmware-Version„VD16_fw_1.0“.
Bestimmungsgemäßer Gebrauch
Dieses elektronische Lesegerät ist ausschließlich zum Vergrößern und Lesen oder Be-
trachten von Texten oder Bildern bestimmt. Um die Funktion zu gewährleisten, muss das
Bildschirmlesegerät wie beschrieben aufgestellt sein.
Es handelt sich hierbei um ein Produkt, welches in häuslicher Umgebung (schließt eben-
falls Pegeheime, Arbeitsplätze, Schulen und andere Lehrstätten ein) betrieben wird.
Vor der ersten Inbetriebnahme
Bitte lesen Sie diese Anleitung vor der ersten Inbetriebnahme aufmerksam durch. Nur so
können Sie alle Funktionen des Gerätes kennen lernen.
Lieferumfang
Xvario DIGITAL FHD
XNetzadapter
XNetzsteckeradapter für EU, GB, US, AU
XUSB-Kabel (Typ-C)
XMikrofasertuch
XBedienungsanleitung
BDA_vario DIGITAL FHD_DE_EN_FR_IT_ES_NL.indd 1 14.12.2018 17:22:22

- 2 -
DE
Sicherheitshinweise
XBlendungs- und Verletzungsgefahr: Nicht in die Lichtquellen an der Gehäuseun-
terseite blicken.
XLassen Sie Kinder nicht unbeaufsichtigt mit Elektrogeräten hantieren.
XErstickungsgefahr und Gefahr des Verschluckens: Verpackung, Folien und Ver-
packungsteile von Kindern fernhalten.
XKlemmgefahr: Achten Sie beim Ein- und Ausklappen des Geräts sowie beim Ein-
und Ausklappen der Kamera darauf, Ihre Finger nicht einzuklemmen.
XDas Gerät muss auf einem stabilen Untergrund vollächig stehen.
XAchten Sie darauf keine Gegenstände auf der Platte zu lassen, wenn Sie das Ge-
rät einklappen wollen. Dies kann zu Beschädigungen des Displays führen.
XSchützen Sie das Gerät vor Stoß oder Schlag. Behandeln Sie das Gerät mit Sorgfalt.
XSetzen Sie das Gerät niemals Feuchtigkeit oder Nässe aus.
XSchützen Sie das Gerät vor übermäßiger Wärme und oener Flamme. Legen Sie
das Gerät nie auf Heizkörper oder in direktes Sonnenlicht.
XLagern Sie das Gerät nicht an Orten mit übermäßiger Hitze, wie zum Beispiel in
einem geparkten Auto.
XDie enthaltene Lichtquelle darf nur vom Hersteller, seinem Kundendienst oder
einer anderen qualizierten Person ersetzt werden.
XNutzen Sie nur den mitgelieferten Netzadapter und länderspezischen Netzste-
ckeradapter.
XPrüfen Sie das Gerät und den Netzadapter mit Kabel auf sichtbare Schäden. Bei
Schäden, trennen Sie den angeschlossenen Netzadapter sofort vom Stromnetz.
Lassen Sie das Produkt von qualiziertem Fachpersonal überprüfen, bevor Sie
es wieder benutzen.
XVerlegen Sie das Netzkabel so, dass keine Stolpergefahr gegeben ist.
XÖnen Sie niemals das Gerätegehäuse. Im Falle des Önens erlischt die Gewähr-
leistung.
BDA_vario DIGITAL FHD_DE_EN_FR_IT_ES_NL.indd 2 14.12.2018 17:22:22

- 3 -
DE
XVor dem Zusammenklappen muss das Gerät ausgeschaltet und der Netzstecker
abgesteckt werden.
XTragen Sie das Gerät nur im zusammengeklappten Zustand am vorgesehenen
Tragegri.
XNur für den Gebrauch in geschlossenen Räumen. In medizinischer Umgebung
darf dieses Gerät nicht mit anderen Geräten, die der Lebenserhaltung dienen,
betrieben werden.
XMachen Sie auch andere Personen - insbesondere Kinder und Personen, welche
diese Gefahren nicht einschätzen können - auf diese Gefahren aufmerksam.
BDA_vario DIGITAL FHD_DE_EN_FR_IT_ES_NL.indd 3 14.12.2018 17:22:22

- 4 -
DE

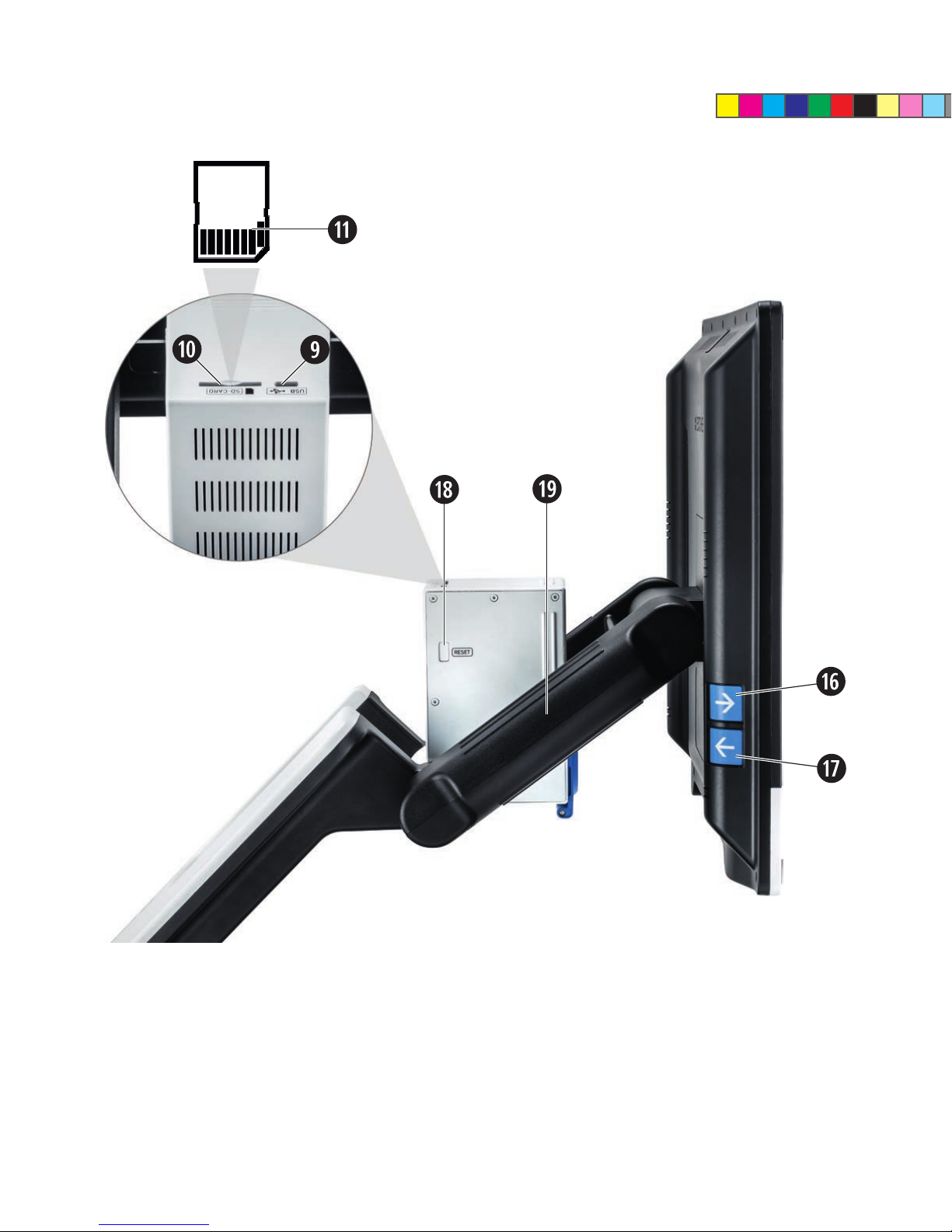

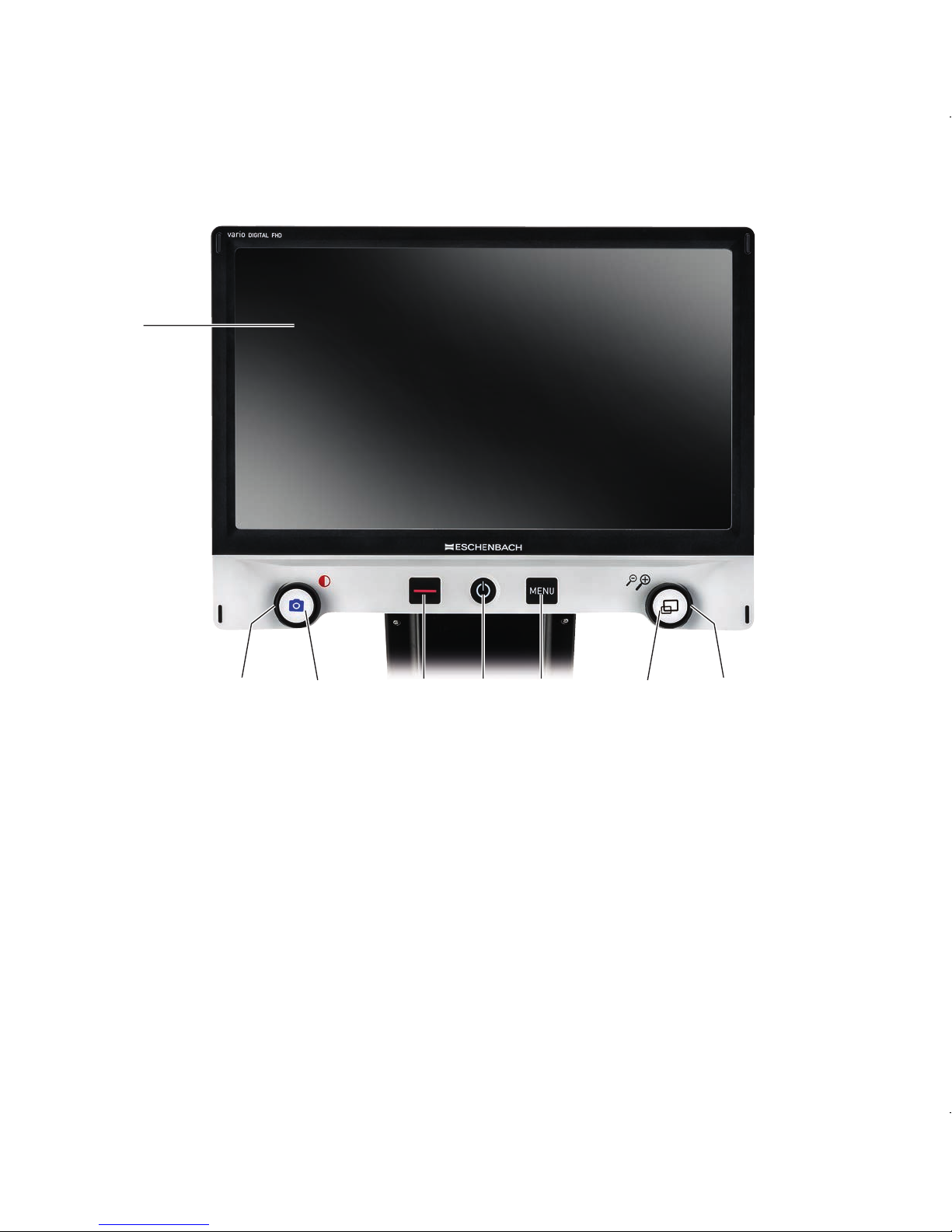

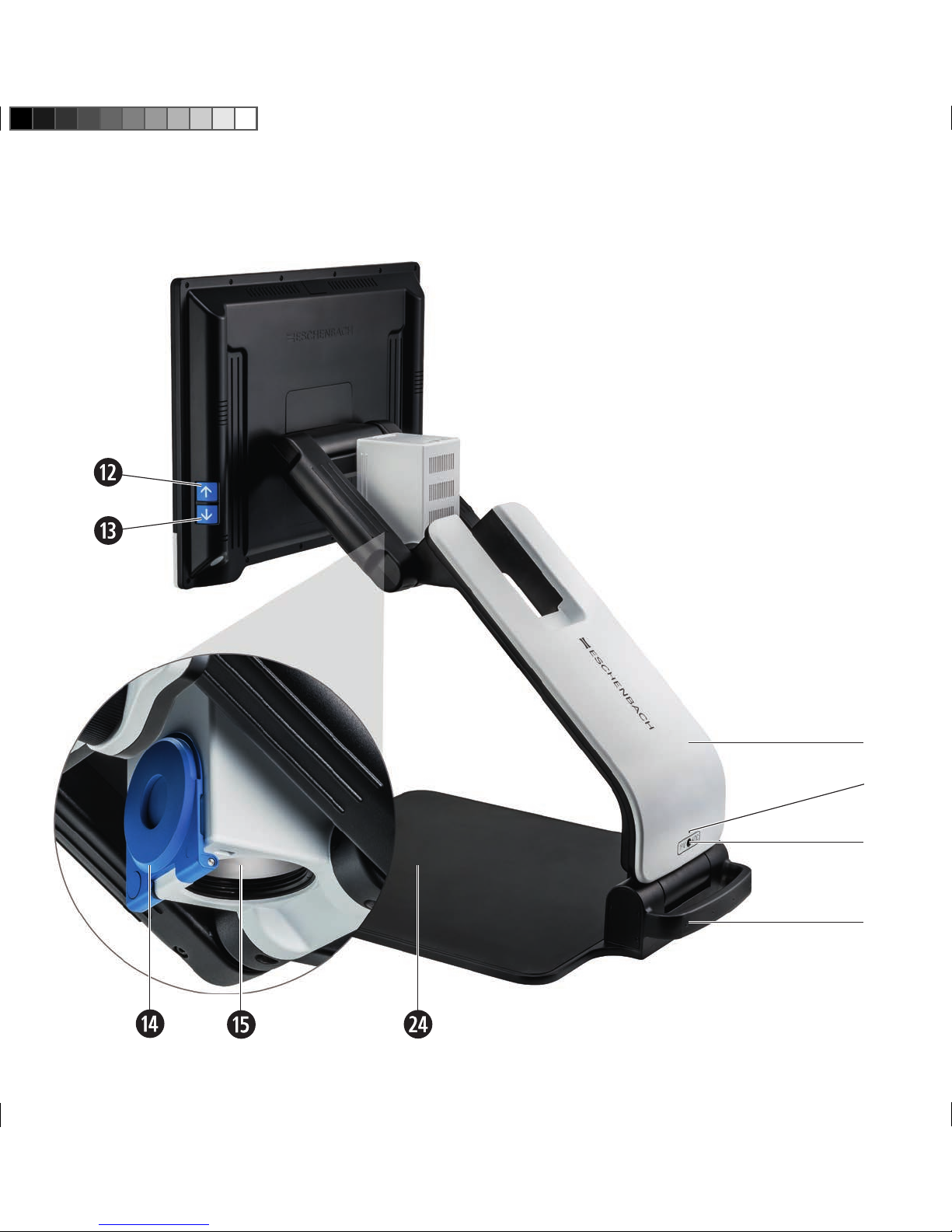

Funktionselemente
(Abbildungen siehe Ausklappseiten A1 und A2 links und rechts)
1. Display
2. Drehknopf zum Aufruf von Kontrastfunktionen
3. Foto-Taste zum Speichern von Bildern und Bestätigen von Menü-Optionen
4. Taste zum Ein-/Ausschalten der Leselinie
5. Ein-/Aus-Taste
6. Taste zum Önen der Menüsteuerung
7. Taste für Übersichtsanzeige
8. Drehknopf zum Vergrößern oder Verringern des Zoomfaktors
9. USB-Anschluss
10. SD-Karteneinschub
11. SD-Karte (Einsetzen der Karte wie dargestellt)
12. Taste zum Bewegen im Menü nach oben
13. Taste zum Bewegen im Menü nach unten
14. Klappbare Kameraabdeckung (in Abb. aufgeklappt)
15. Kamera
16. Taste zum Bewegen im Menü nach rechts
17. Taste zum Bewegen im Menü nach links
18. RESET-Taste zum Zurücksetzen des Geräts
19. Gelenk zum Einstellen der Displayhöhe und des Kippwinkels
20. Basisarm zum Aufklappen des Geräts
21. Ladekontroll-LED
22. Anschluss für Netzadapter
23. Tragegri
24. Bodenplatte
BDA_vario DIGITAL FHD_DE_EN_FR_IT_ES_NL.indd 4 14.12.2018 17:22:22

- 5 -
DE
Grundbedienung
Stellen Sie das Gerät auf die Bodenplatte 2$. Klappen Sie
den Basisarm 2) des Gerätes auf, bis dieser eingerastet ist
(siehe Abbildung). Die Kamera hist mit einer Abdeckung
gversehen. Önen Sie die Abdeckung der Kamera und
bringen Sie diese in die vorgesehene Position (siehe Abbil-
dung Ausklappseite A1 und A2). Erscheint das Symbol ,
dann ist die Abdeckung der Kamera nicht geönet.
Stellen Sie über das Gelenk 1( die gewünschte Displayhö-
he und Kippwinkel ein.
Verbinden Sie den passenden Gerätestecker mit dem Netzadapter. Verbinden Sie dessen
Kabel mit dem Anschluss für den Netzadapter 2@. Dann stecken Sie das Netzteil in die
Steckdose. Während das Gerät mit Strom versorgt wird, leuchtet die Ladekontroll-LED 2!.
Um das Gerät einzuklappen, bewegen Sie das Display nach hinten. Dann klappen Sie die
Kamera ein und schließen die Kameraabdeckung (siehe Abbildung). Abschließend klap-
pen Sie den Basisarm nach unten.
Ein-/Ausschalten
Drücken Sie die Ein-/Aus-Taste t. Nach wenigen Sekunden erscheint das Kamerabild auf
dem Display q. Symbole zeigen kurz den aktuellen Status z.B. Vergrößerungsfaktor und
Helligkeitseinstellung an.
Zum Ausschalten halten Sie die Ein-/Aus-Taste teine Sekunde gedrückt. Die aktuellen
Einstellungen werden gespeichert.
Mit dem Gerät lesen
Schalten Sie das Gerät ein und legen Sie das Lesegut auf die Bodenplatte 2$ unter die
Kamera h.
In Ausnahmefällen kann es sinnvoll sein, das Sehfeld in den oberen Bereich der Boden-
platte zu verlegen. Dazu können Sie die Kamera über die Rastposition hinaus nach hin-
ten schwenken.
BDA_vario DIGITAL FHD_DE_EN_FR_IT_ES_NL.indd 5 14.12.2018 17:22:22

- 6 -
DE
Vergrößerung anpassen
Um die Vergrößerung zu erhöhen, drehen Sie bei Anzeige des Live-Bildes den Drehknopf
iim Uhrzeigersinn. Um die Vergrößerung zu verringern, drehen Sie den Drehknopf i
gegen den Uhrzeigersinn.
Der jeweils eingestellte Vergrößerungsfaktor wird kurz angezeigt.
Leselinie/-zeile ein-/ausschalten
Drücken Sie die Taste r, um die Leselinie einzuschalten. Drücken Sie Taste erneut, um die
Linie wieder auszublenden.
Sonderfunktionen der Tasten
XHalten Sie die -Taste egedrückt, um das Fotoalbum aufzurufen.
XHalten Sie die -Taste ugedrückt, um die Autofokus-Funktion auszuschalten (siehe
auch Kapitel„Autofokus deaktivieren/aktivieren“ auf Seite 7).
XHalten Sie die Leselinientaste rgedrückt, um die Beleuchtungsstärke zu ändern (sie-
he Kapitel„Lesegut-Beleuchtung einstellen“ auf Seite 11).
Falschfarbdarstellung
Um das Kamerabild zur Kontrastverstärkung in Falschfarben anzuzeigen, drehen Sie den
Drehknopf w, bis die gewünschte Falschfarbdarstellungen angezeigt wird. Im Ausliefe-
rungszustand sind als Falschfarben schwarz/weiß und weiß/schwarz voreingestellt. Um
Falschfarbdarstellungen anzupassen, rufen Sie das Menü„Falschfarben anpassen“ auf
(siehe Seite 10).
Livebild als Datei speichern
Drücken Sie kurz die -Taste e, um das aktuelle Kamerabild als Datei auf der einge-
setzten SD-Karte zu speichern und auf dem Display als Standbild anzuzeigen. Auch in
diesem Bild können Sie den Vergrößerungsfaktor wie bereits beschrieben ändern. Mit
den Pfeiltasten d+ fkönnen Sie den vergrößerten Bildausschnitt vertikal und mit den
Pfeiltasten j+ khorizontal verschieben. Drücken Sie erneut kurz die Foto-Taste, um zur
Livebildanzeige zurückzukehren.
