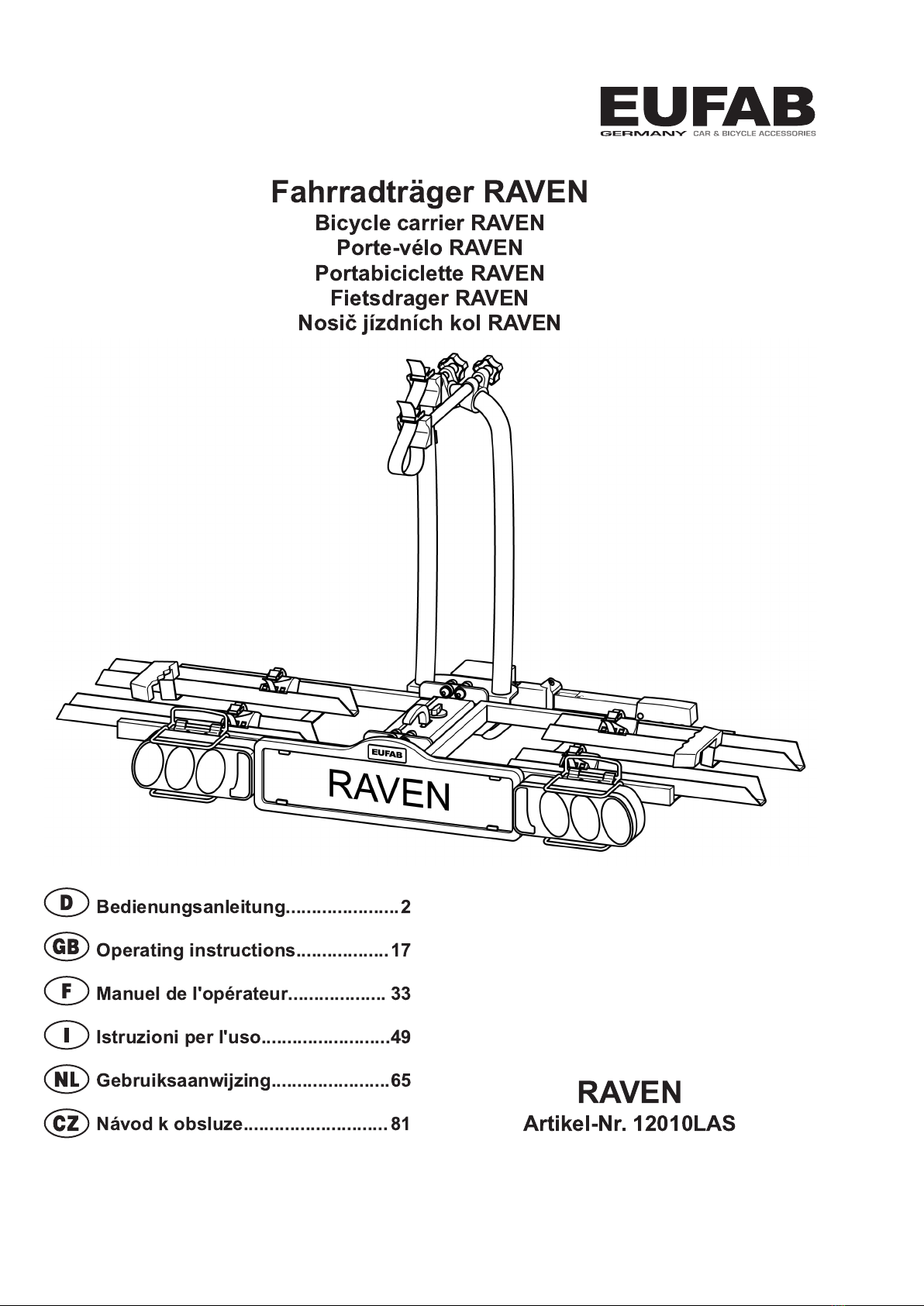

EUFAB RAVEN User manual

Bedienungsanleitung...................... 2
Operating instructions.................. 17
Manuel de l'opérateur................... 33
Istruzioni per l'uso.........................49
Gebruiksaanwijzing.......................65
Návod k obsluze............................ 81 AVEN
Artikel-Nr. 1201 0LAS
Fahrradträger AVEN
Bicycle carrier AVEN
Porte-vélo AVEN
Portabiciclette AVEN
Fietsdrager AVEN
Nosič jízdních kol AVEN

2

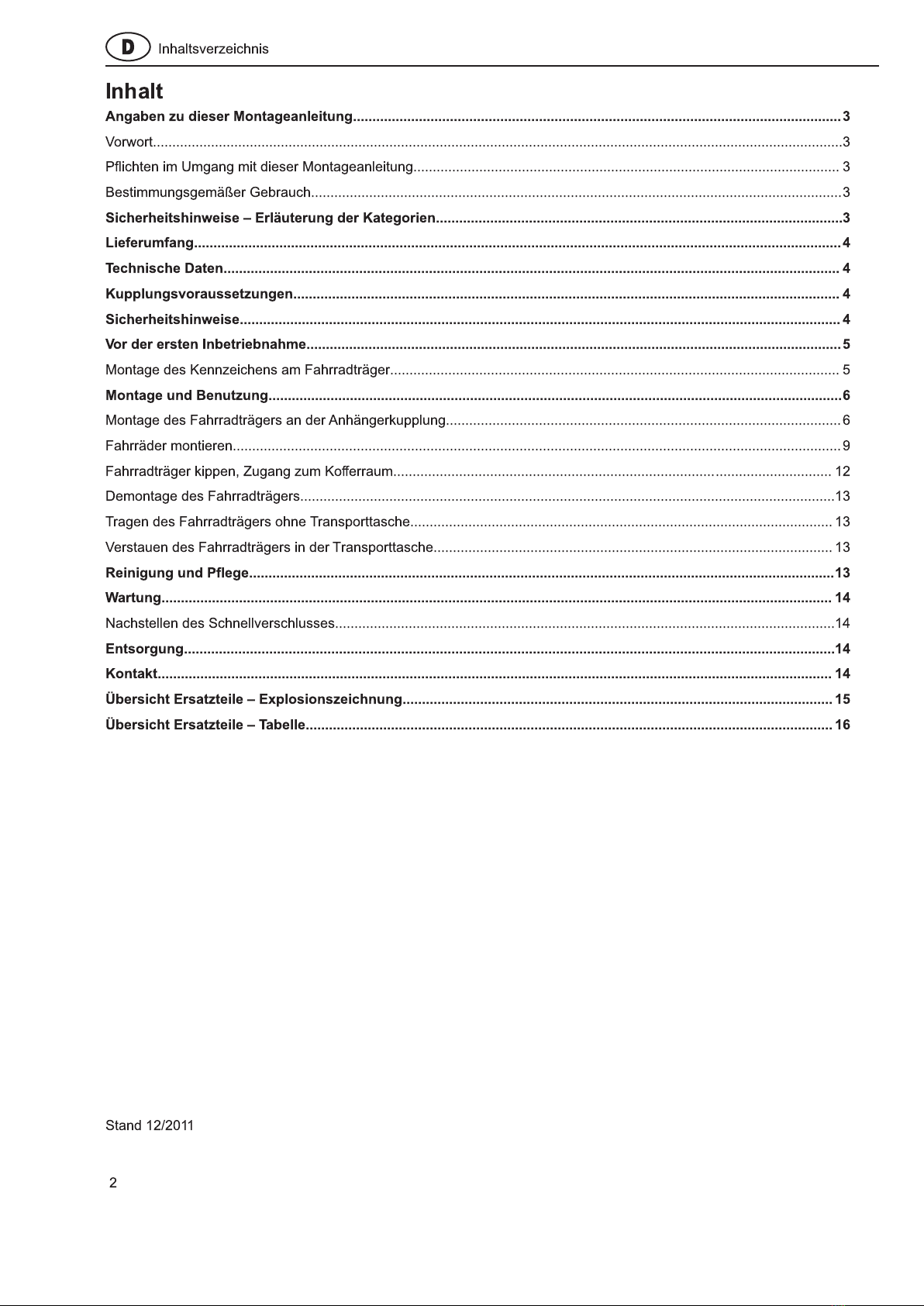

nhaltsverzeichnis
Inhalt
Angaben zu dieser Montageanleitung..............................................................................................................................3
Vorwort..................................................................................................................................................................................3
Pflichten im Umgang mit dieser Montageanleitung.............................................................................................................. 3
Bestimmungsgemäßer Gebrauch.........................................................................................................................................3
Sicherheitshinweise – Erläuterung der Kategorien.........................................................................................................3
Lieferumfang.......................................................................................................................................................................4
Technische Daten............................................................................................................................................................... 4
Kupplungsvoraussetzungen............................................................................................................................................. 4
Sicherheitshinweise........................................................................................................................................................... 4
Vor der ersten Inbetriebnahme..........................................................................................................................................5
Montage des Kennzeichens am Fahrradträger.................................................................................................................... 5
Montage und Benutzung....................................................................................................................................................6
Montage des Fahrradträgers an derAnhängerkupplung......................................................................................................6
Fahrräder montieren.............................................................................................................................................................9
Fahrradträger kippen, Zugang zum Kofferraum................................................................................................................. 12
Demontage des Fahrradträgers..........................................................................................................................................13
Tragen des Fahrradträgers ohne Transporttasche............................................................................................................. 13
Verstauen des Fahrradträgers in der Transporttasche....................................................................................................... 13
einigung und Pflege.......................................................................................................................................................13
Wartung............................................................................................................................................................................. 14
Nachstellen des Schnellverschlusses.................................................................................................................................14
Entsorgung........................................................................................................................................................................14
Kontakt.............................................................................................................................................................................. 14
Übersicht Ersatzteile – Explosionszeichnung............................................................................................................... 15
Übersicht Ersatzteile – Tabelle........................................................................................................................................16
Stand 1 2/2011

3
HINWEIS
ACHTUNG!
VO SICHT!
WA NUNG!
Personenschäden möglich:
Hinweise mit dem Wort WARNUNG! warnen
vor einer möglicherweise drohenden Gefahr.
Wenn sie nicht gemieden wird, können Tod
oder schwerste Verletzungen die Folge sein.
Sicherheitshinweise –
Erläuterung der Kategorien
n der Anleitung finden Sie folgende Kategorien von
Sicherheitshinweisen:
Das jeweils verwendete Sicherheitssymbol ersetzt nicht
den Text des Sicherheitshinweises.
Lesen Sie deshalb den Sicherheitshinweis und befolgen
Sie ihn genau!
Personen- oder Sachschaden möglich:
Hinweise mit dem Wort VORSICHT warnen
vor einer möglicherweise drohenden Gefahr.
Wenn sie nicht gemieden wird, können leichte
oder geringfügige Verletzungen die Folge
sein.
Das Produkt oder etwas in der Umgebung
könnte schwer beschädigt werden.
Personen- oder Sachschaden möglich:
Hinweise mit dem Wort ACHTUNG warnen
vor einer möglicherweise schädlichen
Situation.
Wenn sie nicht gemieden wird, kann das
Produkt oder etwas in der Umgebung
beschädigt werden.
Sonstige Hinweise:
Nützlicher Tipp. Erleichtert die Bedienung oder
Montage des Produkts oder dient zum
besseren Verständnis.
Angaben zu dieser Montageanleitung
Angaben zu dieser
Montageanleitung
Vorwort
Diese Montageanleitung hilft hnen bei der
• bestimmungsgemäßen und
• sicheren
Montage des Fahrradträgers RAVEN.
Pflichten im Umgang mit dieser
Montageanleitung
Jede Person, die diesen Fahrradträger
• montiert,
• reinigt oder
• entsorgt,
muss den vollständigen nhalt dieser Montageanleitung
zur Kenntnis genommen und verstanden haben.
Bewahren Sie diese Montageanleitung immer griffbereit
und sicher auf. Bei einem Ausbau oder einer Weitergabe
des Fahrradträgers geben Sie die Montageanleitung mit.
Bestimmungsgemäßer Gebrauch
Der Fahrradträger RAVEN dient dem Transport von max.
zwei Fahrrädern. Er darf ausschließlich an Anhängerkupp-
lungen montiert werden, die die Voraussetzungen erfüllen,
die im Kapitel Kupplungsvoraussetzungen genannt sind.
Außerdem darf auf keinen Fall die zulässige Nutzlast des
Fahrradträgers überschritten werden.
Zum bestimmungsgemäßen Gebrauch gehört auch die
Beachtung aller nformationen in dieser Montageanleitung,
insbesondere die Beachtung der Sicherheitshinweise. Je-
de andere Verwendung gilt als nicht bestimmungsgemäß
und kann zu Sachschäden oder Personenschäden führen.
Die EAL GmbH übernimmt keine Haftung für Schäden, die
durch nicht bestimmungsgemäßen Gebrauch entstehen.

4
WA NUNG!
Personen- oder Sachschaden durch Verlieren
der Fahrräder.
Das Fahren ohne Sicherheitsgurte kann zu
Unfällen führen.
• Überprüfen Sie vor jedem Fahrtantritt den
korrekten und festen Sitz des Gurtes um
die Fahrräder und den U-Bügel des Trägers
(siehe Schritt 9).
• Überprüfen Sie vor jedem Fahrtantritt den
korrekten und festen Sitz der beiden Gurte
um das Vorderrad und den Gurt um das
Hinterrad des Fahrrades.
• Spannen Sie die Gurte ggf. nach.
• Überprüfen Sie vor jedem Fahrtantritt, ob
die verwendeten Gurte unbeschädigt und
unverschlissen sind.
• Beschädigte oder verschlissene Gurte
müssen vor Fahrtantritt gegen
unbeschädigte Gurte ausgetauscht werden.
Es dürfen nur Gurte verwendet werden, die
von der EAL GmbH dafür zugelassen sind.
HINWEIS
Für diesen Fahrradträger besteht eine
europäische Betriebsgenehmigung. Sie ist
diesem Träger beigelegt und muss bei
Gebrauch des Trägers mitgeführt werden.
WA NUNG!
Personen- oder Sachschaden durch
verändertes Fahrzeugverhalten.
Das Fahren mit dem Fahrradträger beeinflusst
die Fahreigenschaften hres Fahrzeugs.
• Passen Sie hre Fahrgeschwindigkeit dem
neuen Fahrzeugverhalten an.
• Fahren Sie nie schneller als 1 30 km/h.
• Vermeiden Sie plötzliche und ruckartige
Steuerbewegungen.
• Achten Sie darauf, dass hr Fahrzeug
länger ist als gewohnt.
WA NUNG!
Personenschäden durch Brechen der
Anhängerkupplung möglich.
Durch Montage des Fahhradträgers an einer
Kupplung aus zu weichem Material könnte die
Kupplung brechen.
• Montieren Sie den Fahrradträger nur an
eine Kupplung aus Stahl St52, Grauguss
GG52 oder besserer Güte.
• Montieren Sie den Träger nie an einer
Kupplung aus Aluminium, anderen
Leichtmetallen oder Kunststoff.
Lieferumfang
Technische Daten
Träger:.................................................................. RAVEN
Artikel-Nr.:........................................................ 12010LAS
Material:....................................................................Stahl
Eigengewicht:...........................................................18 kg
Nutzlast, max.:......................................................... 50 kg
Die max. Nutzlast des Fahrradträgers sowie die zulässige
Stützlast der Anhängerkupplung dürfen nicht überschritten
werden.
Das zulässige Gesamtgewicht, sowie die zulässige
Achslast des Fahrzeuges darf durch Fahrradträger und
Ladung nicht überschritten werden.
Montieren Sie den Fahrradträger nur an Anhänger-
kupplungen, die folgende Eigenschaften besitzen:
Material:.............. mind. Stahl St52 oder Grauguss GG52
D-Wert:................................................................... ≥ 5 kN
Beachten Sie die Hinweise des Kupplungsherstellers.
Lieferumfang / Technische Daten / Sicherheitshinweise
Sicherheitshinweise
Befolgen Sie die Montageanweisung genau. Wenn Sie die
Anweisungen nicht befolgen, kann das zu Personen- und
Sachschäden führen.
Sollten Sie sich bei der Montage nicht sicher sein, bitten
Sie hren Händler oder den Hersteller um weitere nforma-
tionen.
Weder Hersteller noch Händler haften für Schäden, die auf
einen unsachgemäßen Gebrauch oder eine unsachgemä-
ße Montage zurückzuführen sind.
Kontrollieren Sie den Fahrradträger und die dazu gehö-
rende Ladung regelmäßig! Sie sind dazu verpflichtet und
werden im Schadenfall haftbar gemacht.
Kupplungsvoraussetzungen
A = Fahrradträger
B = 2 Schlüssel
C = 2 Sicherheitsgurte für Vorderräder
D = Sicherheitsgurt für Fahrradrahmen
E = Transporttasche

5
WA NUNG!
Personen- oder Sachschaden durch
Überladen.
Das Überschreiten der max. Nutzlast des
Fahrradträgers, sowie der zulässigen Stützlast
der Anhängerkupplung oder des zulässigen
Gesamtgewichts kann zu schweren Unfällen
führen.
• Beachten Sie unbedingt die Angaben zur
max. Nutzlast, zulässigen Stützlast und
zulässigen Gesamtgewicht hres
Fahrzeugs. Überschreiten Sie diese
Angaben keinesfalls.
ACHTUNG!
Sachschaden durch heiße Auspuffgase.
Es können Schäden am Träger oder den
Fahrrädern entstehen, wenn die
Auspuffmündung direkt daran grenzt.
• Benutzen Sie ggf. eine Auspuffblende.
ACHTUNG!
Sachschaden durch öffnende Heckklappe.
Die Heckklappe könnte gegen den
Fahrradträger schlagen und beschädigt
werden.
• Elektrische Heckklappen abschalten und
manuell betätigen.
• Klappen Sie den Fahrradträger vor dem
Öffnen der Heckklappe ab.
WA NUNG!
Personen- oder Sachschaden durch
überstehende Teile.
Über den Rand des Fahrzeugs bzw.
Fahrradträgers stehende Teile können
während der Fahrt Personen- oder
Sachschäden verursachen.
• Montieren Sie nur Teile, die nicht über den
Rand des Fahrzeugs herausragen.
WA NUNG!
Personen- oder Sachschaden durch nicht
komplett montierten Fahrradträger.
Das Fahren mit zusammengeklapptem
Fahrradträger kann zu Unfällen führen.
Die beweglichen Teile des Fahrradträgers
stellen im nicht fertig montierten Zustand eine
Gefahrenquelle dar.
• Demontieren Sie den Fahrradträger, wenn
Sie ihn nicht benötigen.
• Fahren Sie niemals mit
zusammengeklapptem Fahrradträger.
Montage
Vor der ersten Inbetriebnahme
Montage des Kennzeichens am
Fahrradträger

6
HINWEIS
Bei Kupplungen befindet sich oft eine
Lackschicht auf der Kupplungskugel.
Für den bestmöglichen Halt des Fahrrad-
trägers, sollte diese Lackschicht vorsichtig
entfernt werden. Beachten Sie die Hinweise
des Kupplungsherstellers.
WA NUNG!
Personen- oder Sachschaden durch Verlust
des Fahrradträgers während der Fahrt.
Eine unsaubere oder schadhafte Verbindung
zwischen Fahrradträger und
Anhängerkupplung kann zum Lösen des
Fahrradträgers führen.
• Tauschen Sie eine schadhafte
Anhängerkupplung aus.
• Säubern Sie die Anhängerkupplung von
Dreck, Staub und Fett.
WA NUNG!
Personen- oder Sachschaden durch
beschädigten Fahrradträger.
Beschädigungen des Trägers z. B. durch
verbogene Teile, Risse oder Kratzer, schließen
die sichere Funktion des Trägers aus.
• Montieren Sie den Fahrradträger nicht,
wenn Beschädigungen vorhanden sind.
• Gehen Sie wie im Kapitel Wartung
beschrieben vor.

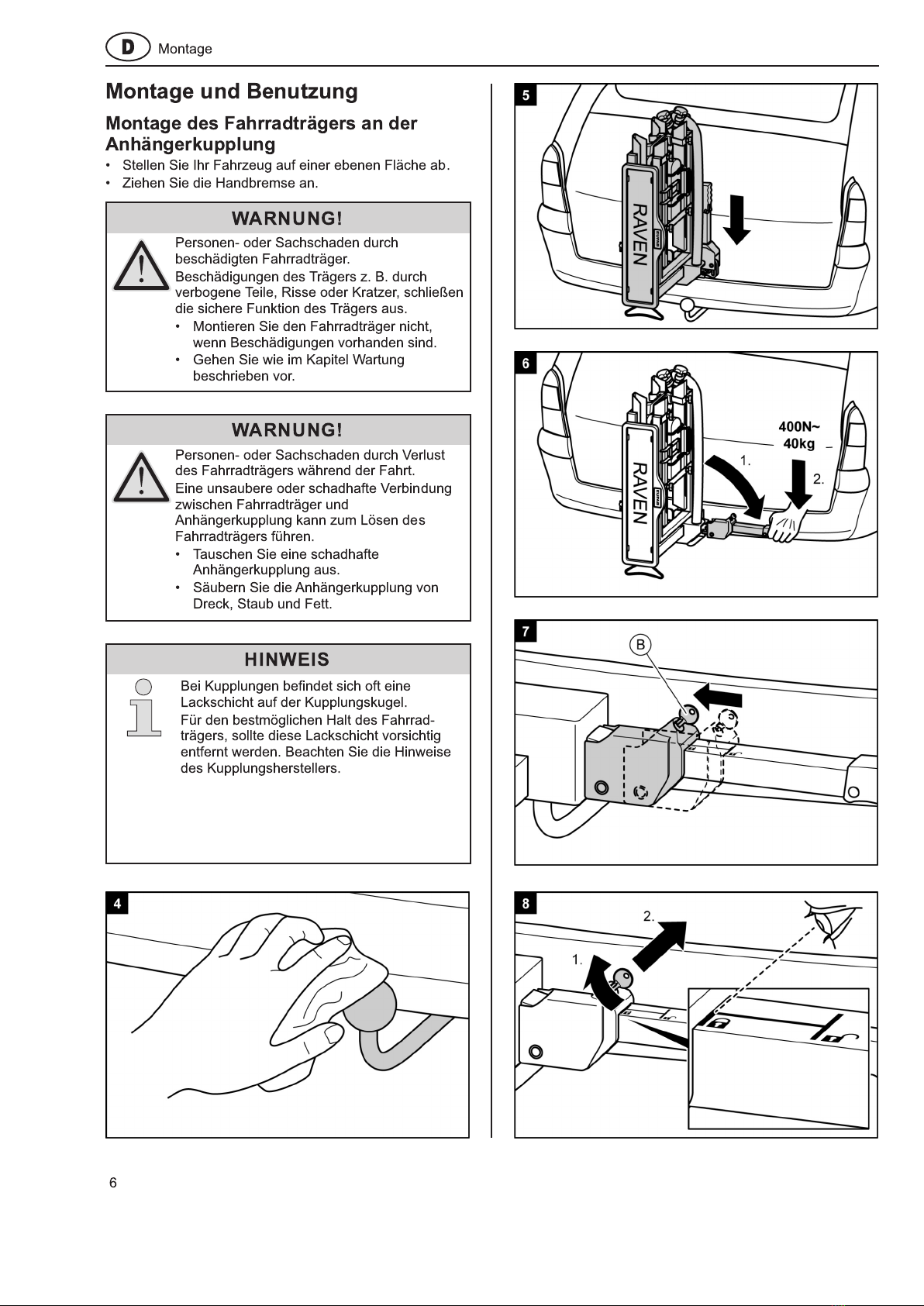

Montage und Benutzung
Montage des Fahrradträgers an der
Anhängerkupplung
• Stellen Sie hr Fahrzeug auf einer ebenen Fläche ab.
• Ziehen Sie die Handbremse an.
Montage

7
WA NUNG!
Personen- oder Sachschaden durch Verlust
des Fahrradträgers während der Fahrt.
Eine lockere Verbindung zwischen Träger und
Anhängerkupplung kann zum Lösen des
Fahrradträgers führen.
• Prüfen Sie den Fahrradträger auf sichere
Befestigung.
• Wiederholen Sie bei lockerer Verbindung
die Arbeitsschritte 4 bis 8. Sollte sich keine
Besserung einstellen, muss evtl. der
Schnellverschluss nachgestellt werden,
siehe Kapitel Wartung.
WA NUNG!
Personen- oder Sachschaden durch
ungesicherten Fahrradträger.
Wird der Hebel nicht durch Abschließen
gesichert, könnte sich der Fahrradträger
während der Fahrt vom Fahrzeug lösen.
• Schließen Sie den Fahrradträger ab.
• Prüfen Sie, ob Sie den Hebel
abgeschlossen und den Schlüssel
abgezogen haben.
Durch das Abschließen beugen Sie auch
einem eventuellen Diebstahl des
Fahrradträgers vor.
Montage
WA NUNG!
Personen- oder Sachschaden durch
ungesicherten Kennzeichenhalter.
Wird der Kennzeichenhalter nicht durch den
Verriegelungsbolzen gesichert, könnte er sich
während der Fahrt lösen.
1 . Ziehen Sie den Verriegelungsbolzen
zurück.
2. Klappen Sie den Kennzeichenhalter um, bis
er hörbar einrastet.
3. Lassen Sie den Verriegelungsbolzen los
und lassen Sie ihn in der Bohrung des
Kennzeichenhalter einrasten.

8
ACHTUNG!
Personen- oder Sachschaden durch
herumfliegende Teile möglich.
Nicht fest angezogene Flügelschrauben an
den Schienen des Fahrradträgers können sich
während der Fahrt lösen und zum Verlust der
Schrauben und Schienen führen.
• Schrauben Sie alle Flügelschrauben an den
Schienen vor Fahrtantritt handfest an.
WA NUNG!
Personenschaden durch nicht
wahrgenommen werden von anderen
Verkehrsteilnehmern.
Fahren ohne funktionsfähige Beleuchtungsan-
lage kann zu Unfällen führen.
• Überprüfen Sie vor jedem Fahrtantritt die
korrekte Funktion der Beleuchtungsanlage.
• Wechseln Sie ggf. defekte Glühlampen
aus.
• Prüfen Sie die Verbindung zwischen
Stecker und Kupplung.
Montage

9
HINWEIS
Um das Fahrverhalten hres Fahrzeugs zu
verbessern, montieren Sie am besten das
schwerste Fahrrad zuerst.
Außerdem sollten Sie, wenn Sie nur ein
Fahrrad montieren, das Fahrrad in die
Schiene setzen, die sich am nächsten zum
Heck des Fahrzeugs befindet.
ACHTUNG!
Fahrräder montieren
Fahrräder montieren
Personen- oder Sachschaden durch
herumfliegende Teile möglich.
Nicht fest verschraubte Teile an den
Fahrrädern können sich während der Fahrt
lösen.
• Entfernen Sie alle nicht fest mit dem
Fahrrad verbundenen Teile, wie z. B.
Luftpumpen, Fahrradtaschen,
Navigationsgeräte, Batterien oder Akkus.

1 0
Fahrräder montieren

11
WA NUNG!
Personen- oder Sachschaden durch Verlust
eines Fahrrads während der Fahrt.
Eine lockere Verbindung zwischen Träger und
Fahrrad kann zum Lösen der Verbindung und
Verlust des Fahrrads führen.
• Prüfen Sie die Fahrräder auf sichere und
vollständige Befestigung.
• Wiederholen Sie bei lockerer Verbindung
die Arbeitschritte 1 bis 6 dieses Kapitels.
Fahrräder montieren
WA NUNG!
Personen- oder Sachschaden durch Verlieren
der Fahrräder.
Das Fahren ohne Sicherheitsgurte kann zu
Unfällen führen.
• Überprüfen Sie vor jedem Fahrtantritt den
korrekten und festen Sitz des Gurtes um
die Fahrräder und den U-Bügel des Trägers
(siehe Schritt 9).
• Überprüfen Sie vor jedem Fahrtantritt den
korrekten und festen Sitz der beiden Gurte
um das Vorderrad und den Gurt um das
Hinterrad des Fahrrades.
• Spannen Sie die Gurte ggf. nach.
• Überprüfen Sie vor jedem Fahrtantritt, ob
die verwendeten Gurte unbeschädigt und
unverschlissen sind.
• Beschädigte oder verschlissene Gurte
müssen vor Fahrtantritt gegen
unbeschädigte Gurte ausgetauscht werden.
Es dürfen nur Gurte verwendet werden, die
von der EAL GmbH dafür zugelassen sind.

1 2
VO SICHT!
Personen- oder Sachschaden durch
Heraufklappen möglich.
Körperteile oder Gegenstände, die sich
zwischen Träger und Fahrzeug befinden,
können gequetscht werden.
• Vergewissern Sie sich, dass sich nichts
zwischen Träger und Fahrzeug befindet.
• Entfernen Sie alles im Zwischenraum von
Träger und Fahrzeug.
WA NUNG!
Personen- oder Sachschaden durch Verlust
des Fahrradträgers während der Fahrt
möglich.
Ein nicht hochgeklappter Fahrradträger kann
zum Abreißen des Trägers oder der Kupplung
führen.
• Klappen Sie den Träger vor der Fahrt hoch.
• Prüfen Sie, ob der Fahrradträger richtig
eingerastet ist und der Drehknopf auf
verriegelt steht. Rasten Sie den Träger ggf.
wie zuvor beschrieben ein, und stellen den
Drehknopf auf verriegelt.
VO SICHT!
Personen- oder Sachschaden durch
plötzliches Herunterklappen.
Körperteile oder Gegenstände, die sich beim
Herunterklappen unter oder vor dem Träger
befinden, können gequetscht werden.
• Vergewissern Sie sich, dass sich nichts
unter dem Träger befindet.
• Achten Sie auf hren Körper, besonders
hren Kopf, halten Sie einen
Sicherheitsabstand ein.
• Halten Sie den Träger beim
Herunterklappen am U-Bügel fest.
Fahrradträger kippen,
Zugang zum Kofferraum
Fahrradträger kippen
ACHTUNG!
Sachschaden durch öffnende Heckklappe.
Die Heckklappe könnte gegen den
Fahrradträger schlagen und beschädigt
werden.
• Elektrische Heckklappen abschalten und
manuell betätigen.
• Klappen Sie den Fahrradträger vor dem
Öffnen der Heckklappe ab.

1 3

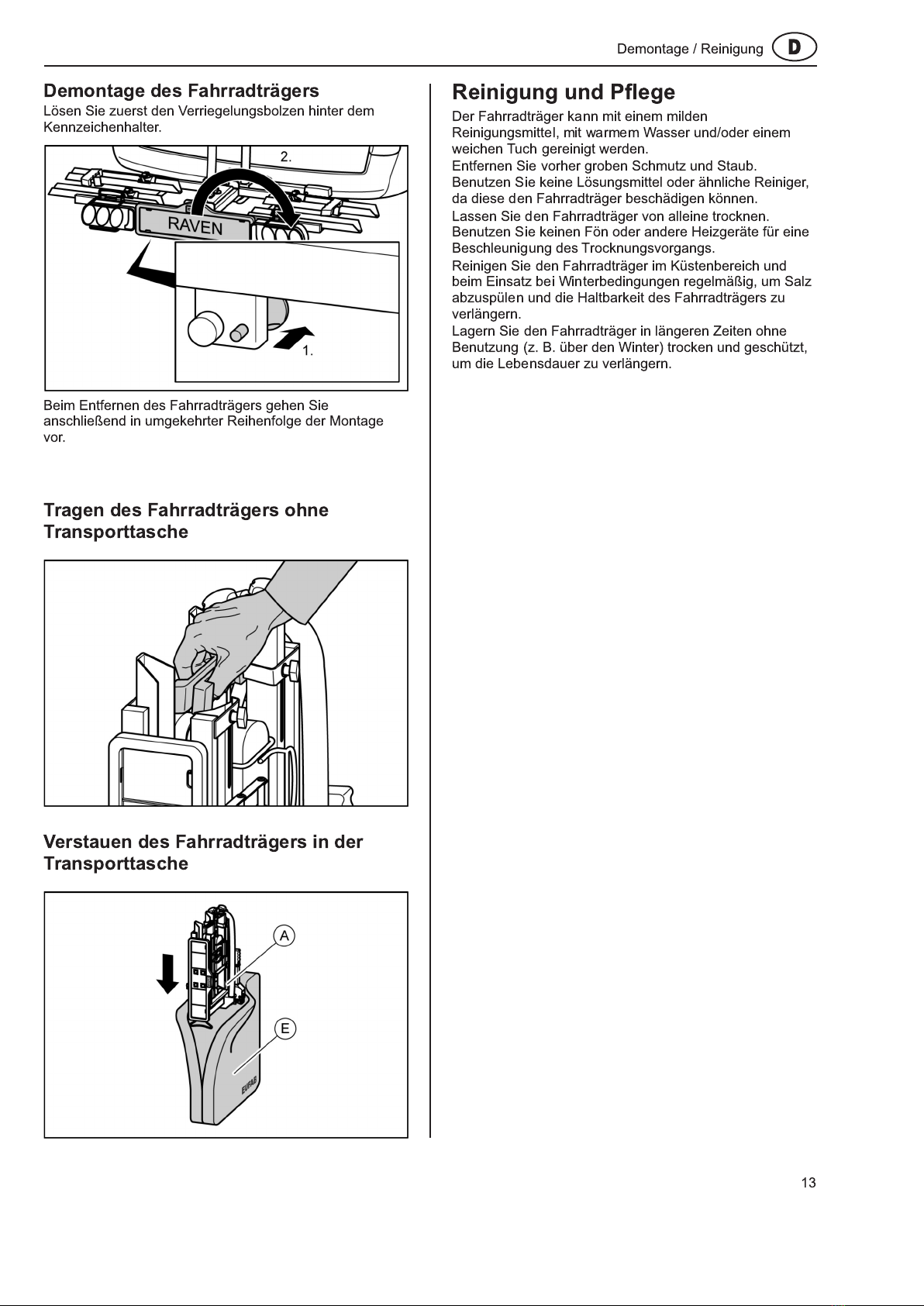

Demontage des Fahrradträgers
Lösen Sie zuerst den Verriegelungsbolzen hinter dem
Kennzeichenhalter.
Beim Entfernen des Fahrradträgers gehen Sie
anschließend in umgekehrter Reihenfolge der Montage
vor.
einigung und Pflege
Der Fahrradträger kann mit einem milden
Reinigungsmittel, mit warmem Wasser und/oder einem
weichen Tuch gereinigt werden.
Entfernen Sie vorher groben Schmutz und Staub.
Benutzen Sie keine Lösungsmittel oder ähnliche Reiniger,
da diese den Fahrradträger beschädigen können.
Lassen Sie den Fahrradträger von alleine trocknen.
Benutzen Sie keinen Fön oder andere Heizgeräte für eine
Beschleunigung des Trocknungsvorgangs.
Reinigen Sie den Fahrradträger im Küstenbereich und
beim Einsatz bei Winterbedingungen regelmäßig, um Salz
abzuspülen und die Haltbarkeit des Fahrradträgers zu
verlängern.
Lagern Sie den Fahrradträger in längeren Zeiten ohne
Benutzung (z. B. über den Winter) trocken und geschützt,
um die Lebensdauer zu verlängern.
Demontage / Reinigung
Tragen des Fahrradträgers ohne
Transporttasche
Verstauen des Fahrradträgers in der
Transporttasche

1 4
Entsorgung
Für die Entsorgung sind die örtlichen, behördlichen
Vorschriften zu beachten.
Entsorgen Sie auch die Verpackung sortenrein in den
dafür vorgesehenen Sammelbehältern.
Nähere nformationen erhalten Sie bei hrer kommunalen
Entsorgungsstelle.
Kontakt
EAL GmbH
Otto-Hausmann-Ring 1 07
4211 5 Wuppertal
GERMANY
Telefon: +49 (0) 202 - 429283-0
Telefax: +49 (0) 202 - 429283-20
E-Mail: [e-mail]
Wartung
Prüfen Sie vor jeder Fahrt den Fahrradträger auf
Verschleiß. nsbesondere defekte Metallteile und
Spannriemen müssen ausgetauscht werden.
Für den Austausch der Teile wenden Sie sich bitte an
unseren Kundenservice.
Jegliche Veränderung an Originalteilen und Materialien
oder an der Konstruktion des Fahrradträgers kann die
Sicherheit und Leistungsfähigkeit beeinträchtigen.
Die Stahlteile des Fahrradträgers wurden werksseitig
durch eine Pulverlackbeschichtung gegen Korrosion
geschützt. st diese Lackschicht beschädigt, sorgen Sie
schnellstmöglich für eine professionelle Beseitigung des
Schadens.
Bei normalen Bedingungen ist der Fahrradträger nur zu
reinigen und ansonsten wartungsfrei.
Nachstellen des Schnellverschlusses
Führen Sie diese Wartung nur durch, wenn sich der
Fahrradträger, wie im Kapitel Montage beschrieben, nicht
fest auf der Anhängerkupplung montieren lässt.
• Nehmen Sie den Fahrradträger von der
Anhängerkupplung ab, wie unter Demontage
beschrieben.
• Ziehen Sie die Staubschutzkappe ab.
• Lösen Sie, wie auf der Abbildung zu sehen, die
Kontermutter etwas.
• Drehen Sie die Stellschraube eine viertel Umdrehung
hinein.
• Ziehen Sie die Kontermutter fest.
• Prüfen Sie, ob der Träger nun fest auf der
Anhängerkupplung sitzt, wie unter Montage
beschrieben. Wenn nicht, wiederholen Sie die oben
beschriebenen Schritte.
Wartung / Entsorgung / Kontakt

1 5
Übersicht Ersatzteile – Explosionszeichnung

1 6

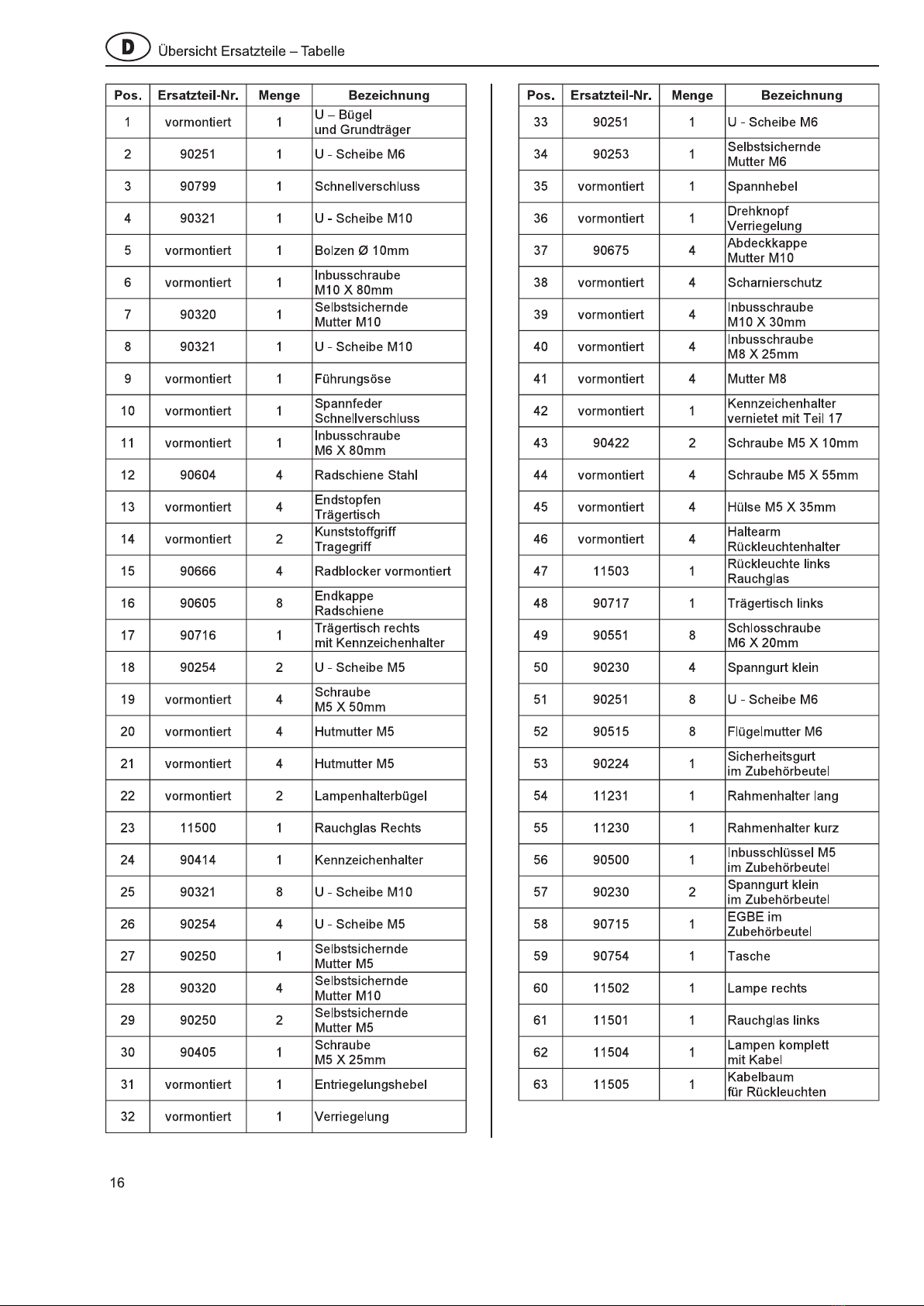

Übersicht Ersatzteile – Tabelle

1 7
AVEN
Article no.: 1 201 0LAS
Bicycle carrier AVEN
Operating instructions

1 8
Table of contents
Table of contents
Information on these operating instructions................................................................................................................. 19
Foreword.............................................................................................................................................................................19
Obligations regarding these fitting instructions...................................................................................................................19
Proper use.......................................................................................................................................................................... 19
Safety instructions – Explanation of the categories..................................................................................................... 19
Scope of delivery..............................................................................................................................................................20
Technical data...................................................................................................................................................................20
Coupling requirements.................................................................................................................................................... 20
Safety instructions........................................................................................................................................................... 20
Before first use................................................................................................................................................................. 21
Fitting the registration plate to the bicycle carrier............................................................................................................... 21
Fitting and use.................................................................................................................................................................. 22
Fitting the bicycle carrier to the trailer coupling.................................................................................................................. 22
Mounting bicycles............................................................................................................................................................... 25
Tilting the bicycle carrier, access to the luggage space......................................................................................................28
Dismantling the bicycle carrier............................................................................................................................................29
Carrying the bicycle carrier without the transport bag........................................................................................................ 29
Stowing the bicycle carrier in the transport bag..................................................................................................................29
Cleaning and care.............................................................................................................................................................29
Maintenance......................................................................................................................................................................30
Adjustment ofthe quick-fastener........................................................................................................................................ 30
Disposal.............................................................................................................................................................................30
Contact.............................................................................................................................................................................. 30
Spare parts overview - Exploded drawing..................................................................................................................... 31
Spare parts overview - Table........................................................................................................................................... 32
1 2/2011

1 9

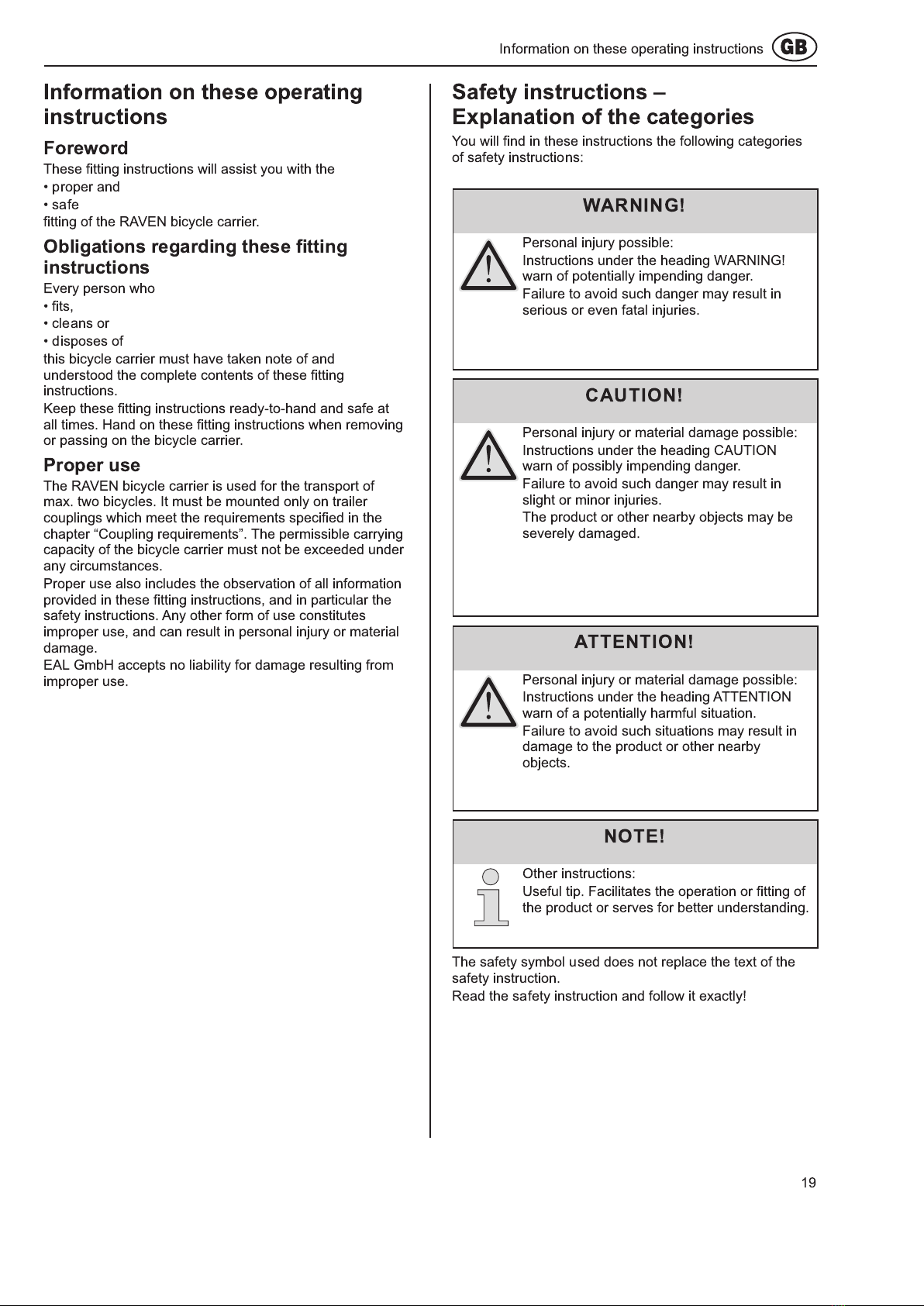

NOTE!
ATTENTION!
CAUTION!
WA NING!
Personal injury possible:
nstructions under the heading WARN NG!
warn of potentially impending danger.
Failure to avoid such danger may result in
serious or even fatal injuries.
Safety instructions –
Explanation of the categories
You will find in these instructions the following categories
of safety instructions:
The safety symbol used does not replace the text of the
safety instruction.
Read the safety instruction and follow it exactly!
Personal injury or material damage possible:
nstructions under the heading CAUT ON
warn of possibly impending danger.
Failure to avoid such danger may result in
slight or minor injuries.
The product or other nearby objects may be
severely damaged.
Personal injury or material damage possible:
nstructions under the heading ATTENT ON
warn of a potentially harmful situation.
Failure to avoid such situations may result in
damage to the product or other nearby
objects.
Other instructions:
Useful tip. Facilitates the operation or fitting of
the product or serves for better understanding.
nformation on these operating instructions
Information on these operating
instructions
Foreword
These fitting instructions will assist you with the
• proper and
• safe
fitting of the RAVEN bicycle carrier.
Obligations regarding these fitting
instructions
Every person who
• fits,
• cleans or
• disposes of
this bicycle carrier must have taken note of and
understood the complete contents of these fitting
instructions.
Keep these fitting instructions ready-to-hand and safe at
all times. Hand on these fitting instructions when removing
or passing on the bicycle carrier.
Proper use
The RAVEN bicycle carrier is used for the transport of
max. two bicycles. t must be mounted only on trailer
couplings which meet the requirements specified in the
chapter “Coupling requirements”. The permissible carrying
capacity of the bicycle carrier must not be exceeded under
any circumstances.
Proper use also includes the observation of all information
provided in these fitting instructions, and in particular the
safety instructions. Any other form of use constitutes
improper use, and can result in personal injury or material
damage.
EAL GmbH accepts no liability for damage resulting from
improper use.

20
WA NING!
Personal injury or material damage due to loss
of the bicycles.
Carrying bicycles without using the safety
straps can lead to accidents.
• Before the start of every journey, check the
correct and firm attachment of the strap
around the bikes and the U-shaped bracket
of the carrier (see Step 9).
• Before the start of every journey, check the
correct and firm attachment of both straps
around the front wheel, and the strap
around the rear wheel of the bicycle.
• Tighten the straps if necessary.
• Before the start of every journey, check that
the straps are not worn or damaged.
• Worn or damaged straps must be replaced
with undamaged straps before the start of
the journey. The straps used must be
approved by EAL GmbH.
NOTE!
European operating approval has been
obtained for this bicycle carrier. This is
supplied with the carrier, and must be carried
when using the carrier.
WA NING!
Personal injury or material damage due to
changed vehicle driving characteristics.
Driving with the bicycle carrier fitted will affect
the driving characteristics of your vehicle.
• Adjust your speed to the new driving
characteristics.
• Never exceed a speed of 1 30 km/h.
• Avoid sudden and jerky steering
movements.
• Remember that your vehicle is longer than
usual.
WA NING!
Personal injury possible due to breakage of
the trailer coupling.
The coupling could break if the bicycle carrier
is fitted to a coupling made of too soft a
material.
• Fit the bicycle carrier only to a coupling
made of steel St52, grey cast iron GG52 or
higher quality.
• Never fit the bicycle carrier to a coupling
made of aluminium, other light metals or
plastic.

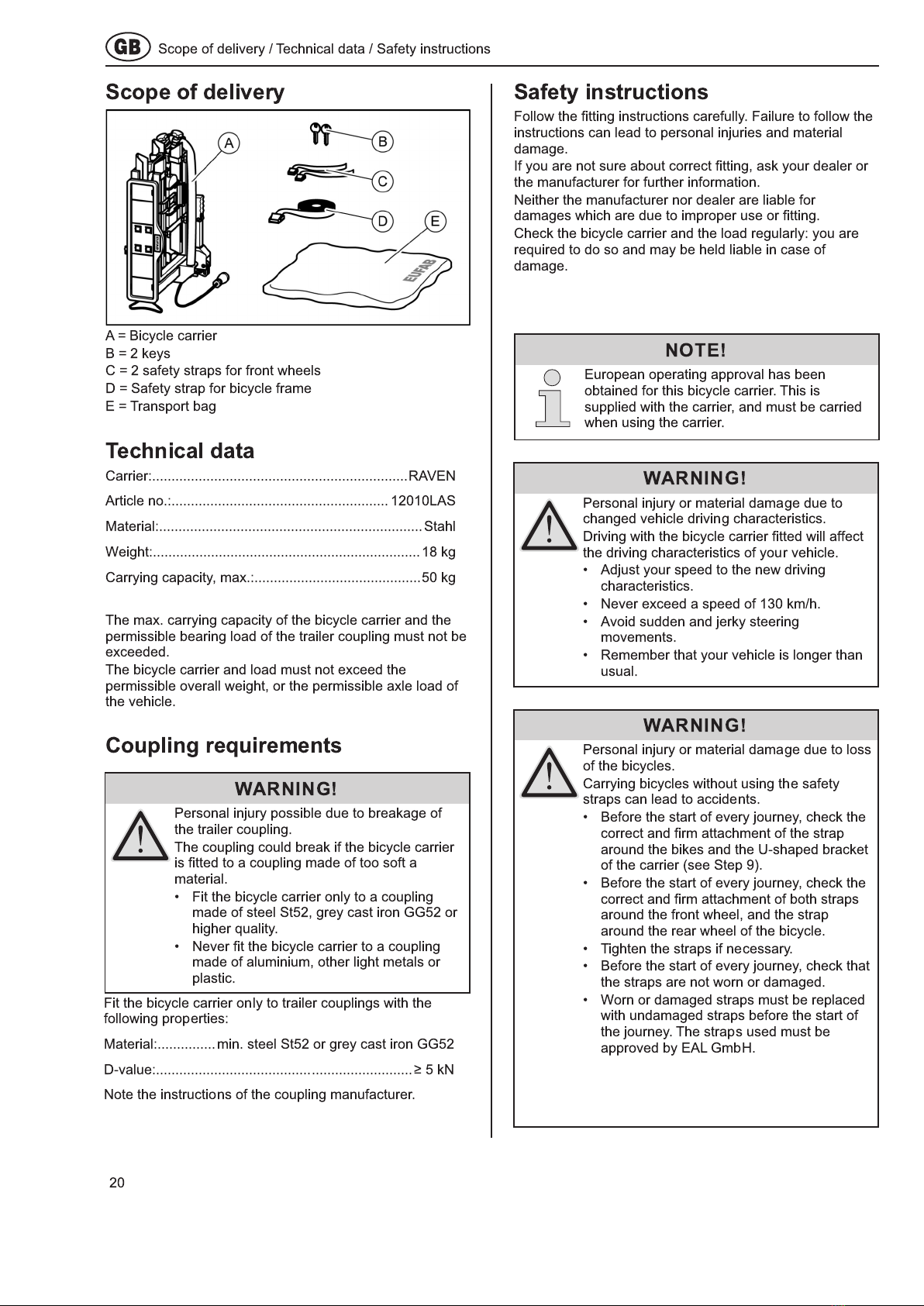

Scope of delivery
Technical data
Carrier:..................................................................RAVEN
Article no.:........................................................12010LAS
Material:....................................................................Stahl
Weight:.....................................................................18 kg
Carrying capacity, max.:...........................................50 kg
The max. carrying capacity of the bicycle carrier and the
permissible bearing load of the trailer coupling must not be
exceeded.
The bicycle carrier and load must not exceed the
permissible overall weight, or the permissible axle load of
the vehicle.
Fit the bicycle carrier only to trailer couplings with the
following properties:
Material:............... min. steel St52 or grey cast iron GG52
D-value:..................................................................≥ 5 kN
Note the instructions of the coupling manufacturer.
Scope of delivery / Technical data / Safety instructions
Safety instructions
Follow the fitting instructions carefully. Failure to follow the
instructions can lead to personal injuries and material
damage.
f you are not sure about correct fitting, ask your dealer or
the manufacturer for further information.
Neither the manufacturer nor dealer are liable for
damages which are due to improper use or fitting.
Check the bicycle carrier and the load regularly: you are
required to do so and may be held liable in case of
damage.
Coupling requirements
A = Bicycle carrier
B = 2 keys
C = 2 safety straps for front wheels
D = Safety strap for bicycle frame
E = Transport bag
