Faro 33019 User manual

MANUAL
HANDBUCH
HANDLEIDING
MANUAL
MANUALE
MANUEL
MANUAL
MOD:
INSTRUCCIONES DE INSTALACIÓN PARA VENTILADOR DE TECHO
ISTRUZIONI DI INSTALLAZIONE PER VENTILATORE A SOFFITTO
INSTRUCTIONS D’INSTALLATION POUR VENTILATEUR DE PLAFOND
CEILING FAN INSTRUCTIONS
INSTRUÇÕES DE INSTALAÇÃO PARA VENTILADOR DE TECTO
ANLEITUNGEN FÜR DIE INSTALLATION VON DECKEN-VENTILATOREN
INSTALLATIE-INSTRUCTIES VOOR PLAFONDVENTILATOR
LEA Y GUARDE ESTAS INSTRUCCIONES
LEGGERE E CONSERVARE LE ISTRUZIONI
LIRE ET CONSERVER CES INSTRUCTIONS LEIA E GUARDE ESTAS INSTRUÇÕES
READ AND SAVE THESE INSTRUCTIONS
BITTE AUFMERKSAM LESEN UND AUFBEWAHREN
GELIEVE DEZE INSTRUCTIES TE LEZEN EN TE BEWAREN
•
•
•
•
•
•
33019

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok
PRECAUCIONES ESPAÑOL
Lea todo este manual cuidadosamente antes de comenzar la instalación y guarde estas instrucciones.
Para reducir el riesgo de lesiones personales, fije el ventilador directamente a la estructura de soporte de la
casa o edificio de acuerdo con estas instrucciones y use solamente los herrajes suministrados.
Para evitar un posible choque eléctrico, antes de instalar su ventilador desconecte la electricidad, apagando los
interruptores de circuito o disyuntores que alimentan la caja eléctrica donde se va a instalar al ventilador y el
interruptor de pared asociado.
Todo el cableado y las conexiones se deben hacer de acuerdo con los códigos eléctricos nacional y local. Si
no conoce bien la forma de hacer la instalación eléctrica, deberá usar los servicios de un electricista
cualificado.
Para reducir el riesgo de lesiones personales, no doble el sistema de fijación de las palas cuando instale,
equilibre o limpie el ventilador. Nunca inserte objetos extraños entre las palas del ventilador cuando este
girando.
Para reducir el riesgo de incendio, choque eléctrico o daños al motor, no levante ni cargue el ventilador
sosteniéndolo por los alambres eléctricos.

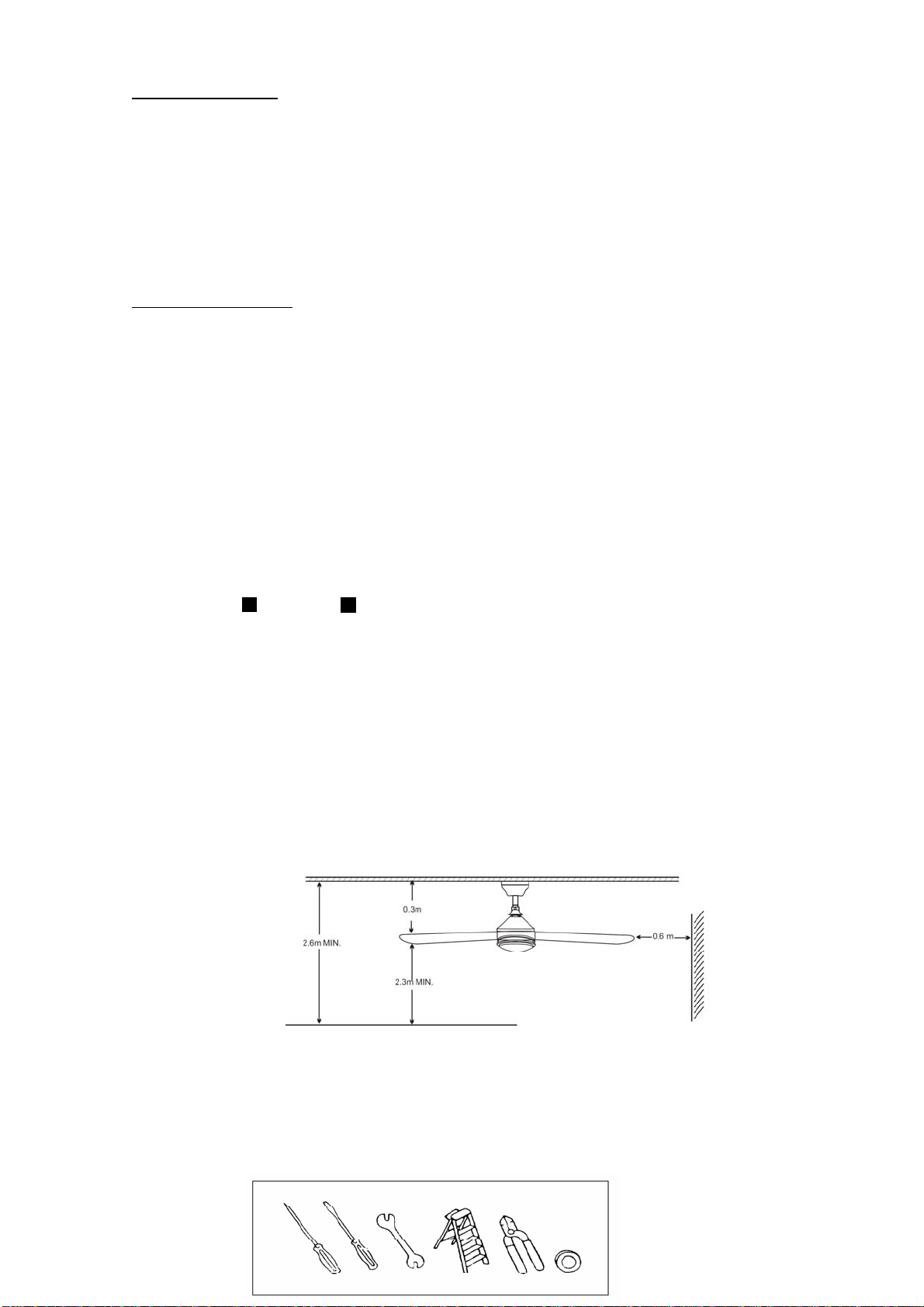

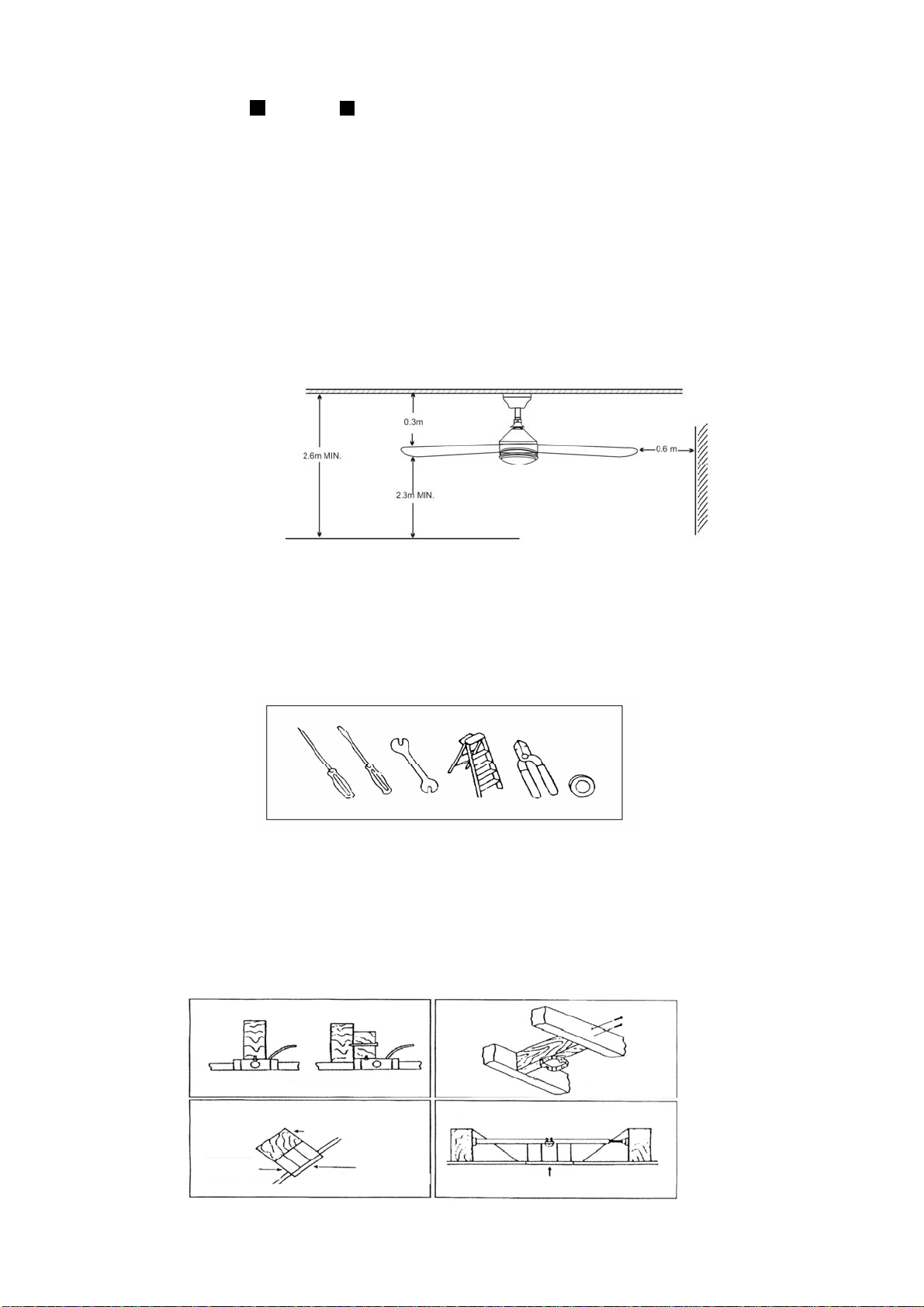

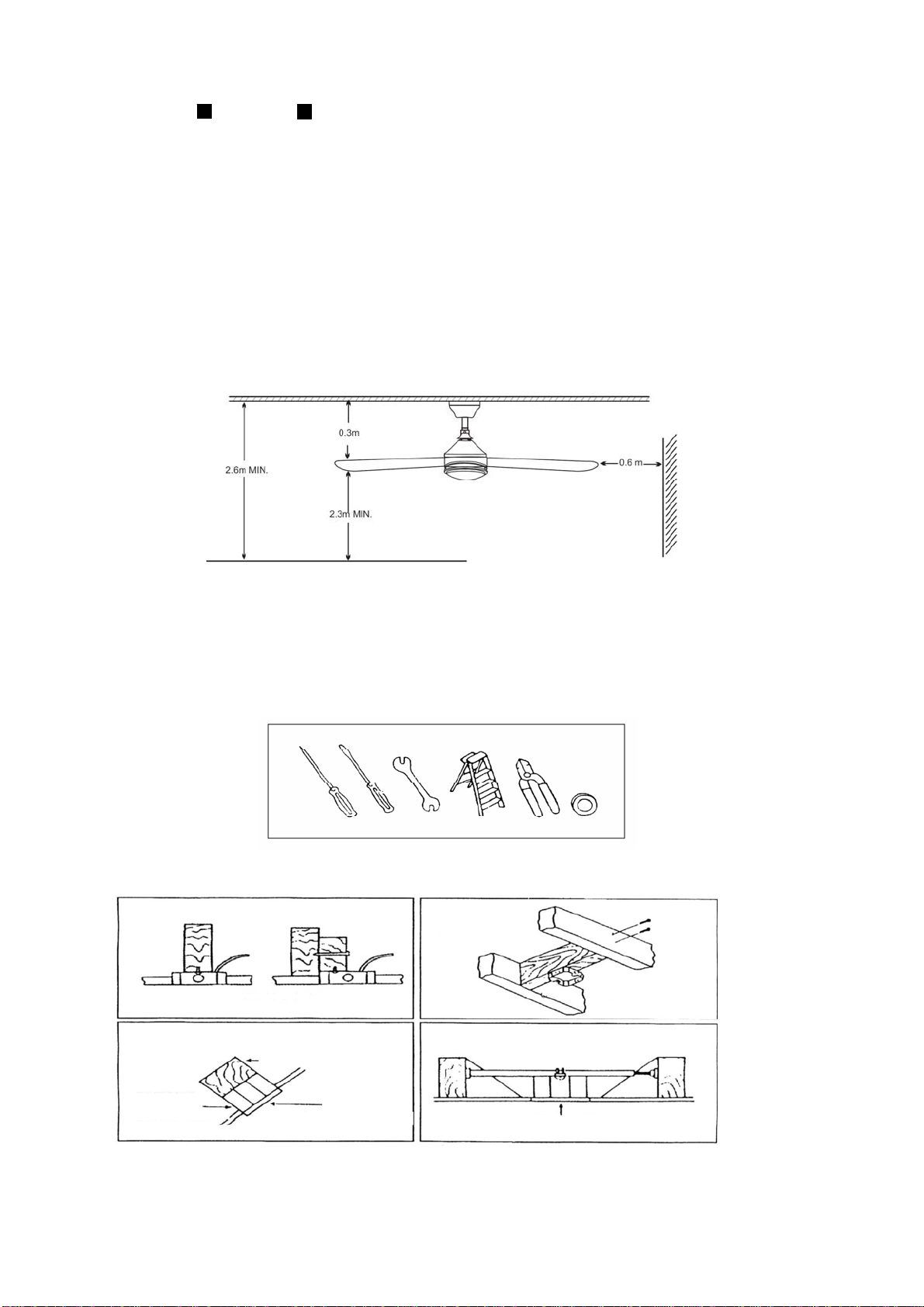

Las palas del ventilador no pueden quedar a una altura menor de 2,3 m sobre el piso.
NOTA:
Las instrucciones y las normas de seguridad contenidas en el presente manual no pueden prevenir todas las
condiciones y situaciones que pudieran presentarse. Por razones obvias, el presente manual no puede incluir
factores como la precaución y el cuidado. Estos factores deberán ser asumidos por la(s) persona(s) que instalan,
mantienen y utilizan el producto.
HERRAMIENTAS Y MATERIALES REQUERIDOS

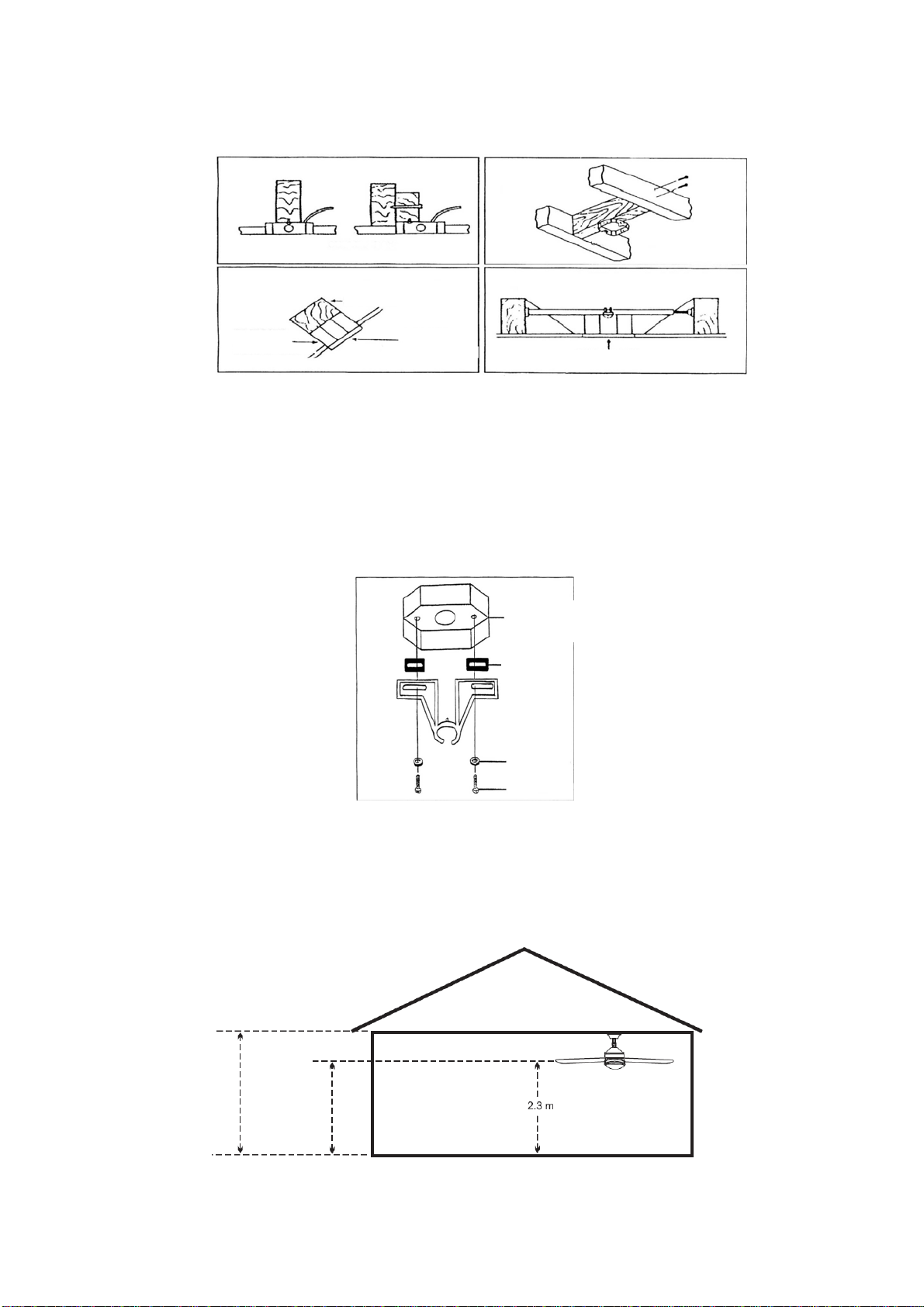

OPCIONES DE INSTALACIÓN
Si no existe una caja de montaje lea las siguientes instrucciones:
Desactive la energía eléctrica a nivel de la caja de interruptores. Fije la caja directamente a la estructura de la
vivienda, utilice los soportes y materiales adecuados, por favor observe las precauciones de seguridad. Les
mostramos diferentes opciones de instalación de la caja de conexión:
Caja de
conexión
Caja de conexión
Placa de
montaje
al techo
Caja de conexión
Caja
ahuecada

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok Faro 2
INSTALACIÓN DEL SOPORTE
Todo el cableado y las conexiones se deben hacer de acuerdo con los códigos eléctricos nacional y local. Si no
conoce bien la forma de hacer la instalación eléctrica, deberá usar los servicios de un electricista cualificado.
Junte el soporte de techo a la caja de conexión utilizando los tornillos suministrados.
Ponga las arandelas de goma entre el soporte y la caja eléctrica para evitar vibraciones.
INSTALACIÓN DEL VENTILADOR
INSTALACIÓN PARA MONTAJE CON TIJA
1- Introducir los cables del motor a través del conjunto de tija y florón. Insertar la varilla en la horquilla. Comprobar
que la junta en la parte superior del conjunto de varilla está correctamente insertada para que la estanqueidad al
agua sea eficaz.
2-Insertar las clavijas transversales a través de la horquilla y la tija, después ajustar con el perno con chaveta.
3- Apretar los dos tornillos de inmovilización para acabar de fijar la tija.
4- Bajar la cubierta del florón hasta su lugar correcto.
5- Elevar el conjunto del ventilador hacia el soporte de montaje.
6- Elevar cuidadosamente el conjunto del ventilador hacia el soporte de montaje. Girar el ventilador de manera que
la ranura de la bola encaje con el saliente del soporte de montaje.
Caja de
conexión
Arandela de
goma.
Soporte de
techo
Tornillos

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok Faro 3

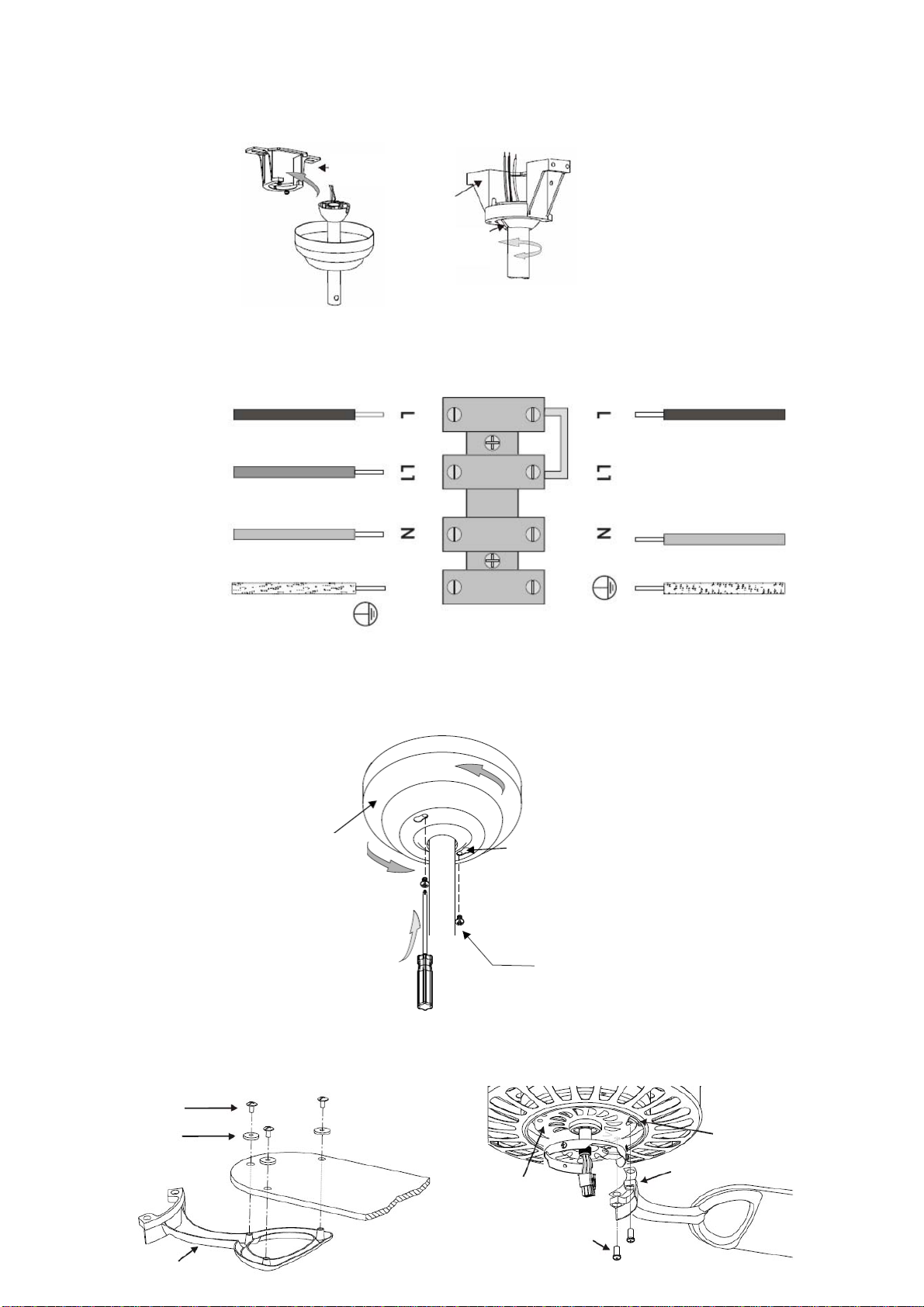

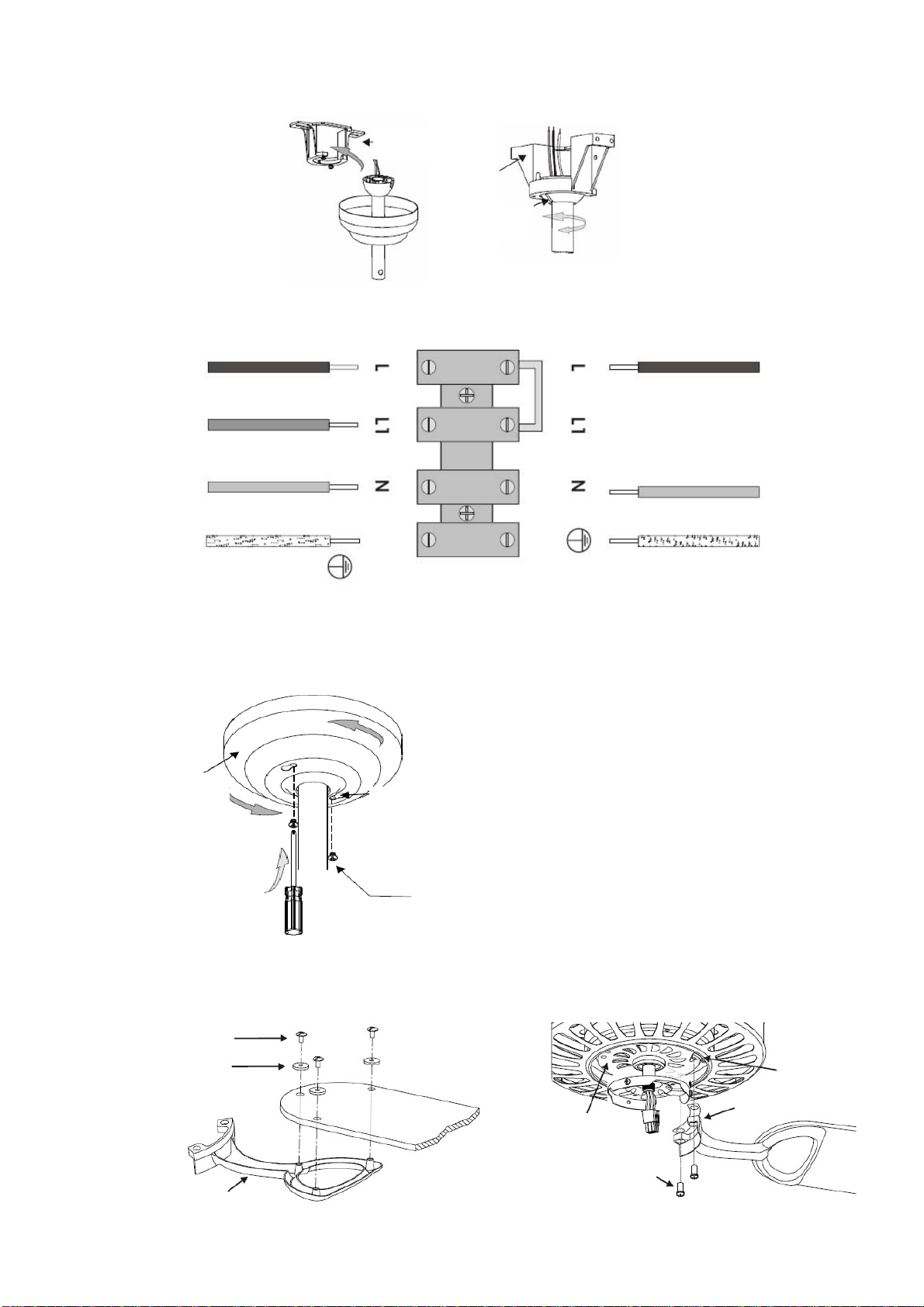

CONEXIONES ELÉCTRICAS

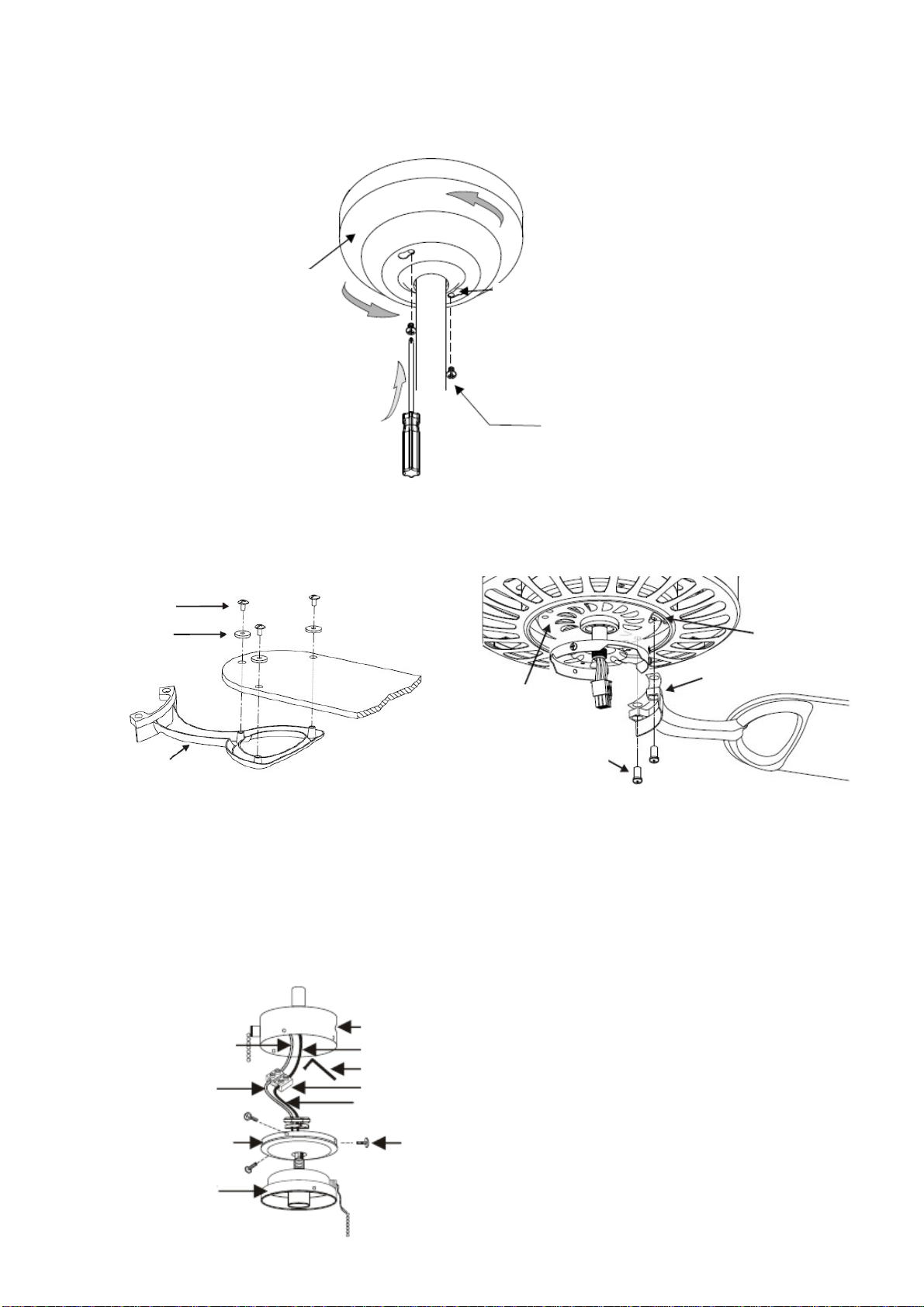

INSTALACIÓN DE LA CUBIERTA
1. Suba el florón hacia el soporte
2. Aseguro el florón con el soporte mediante los tornillos
MONTAJE DE LAS PALAS
Ajustar cada soporte de pala a las palas mediante los tornillos suministrados. Quitar los tornillos de debajo del
motor y usarlos para fijar los soportes de palas y las palas al motor. Ajustar todos los tornillos.
REALIZACIÓN DE LAS CONEXIONES DE CABLES DEL KIT DE ILUMINACIÓN
Soporte
Soporte
Ranura
Marrón Marrón
Azul
Naranja
Azul
Amarillo / Verde
(Tierra)
Amarillo / Verde
Conector
Del ventilador De casa
Tornillos
Aradelas
Soporte de la pala
Tornillos del motor
Motor
Fijar las palas
Stop del motor
Tornillo
Florón

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok Faro 4

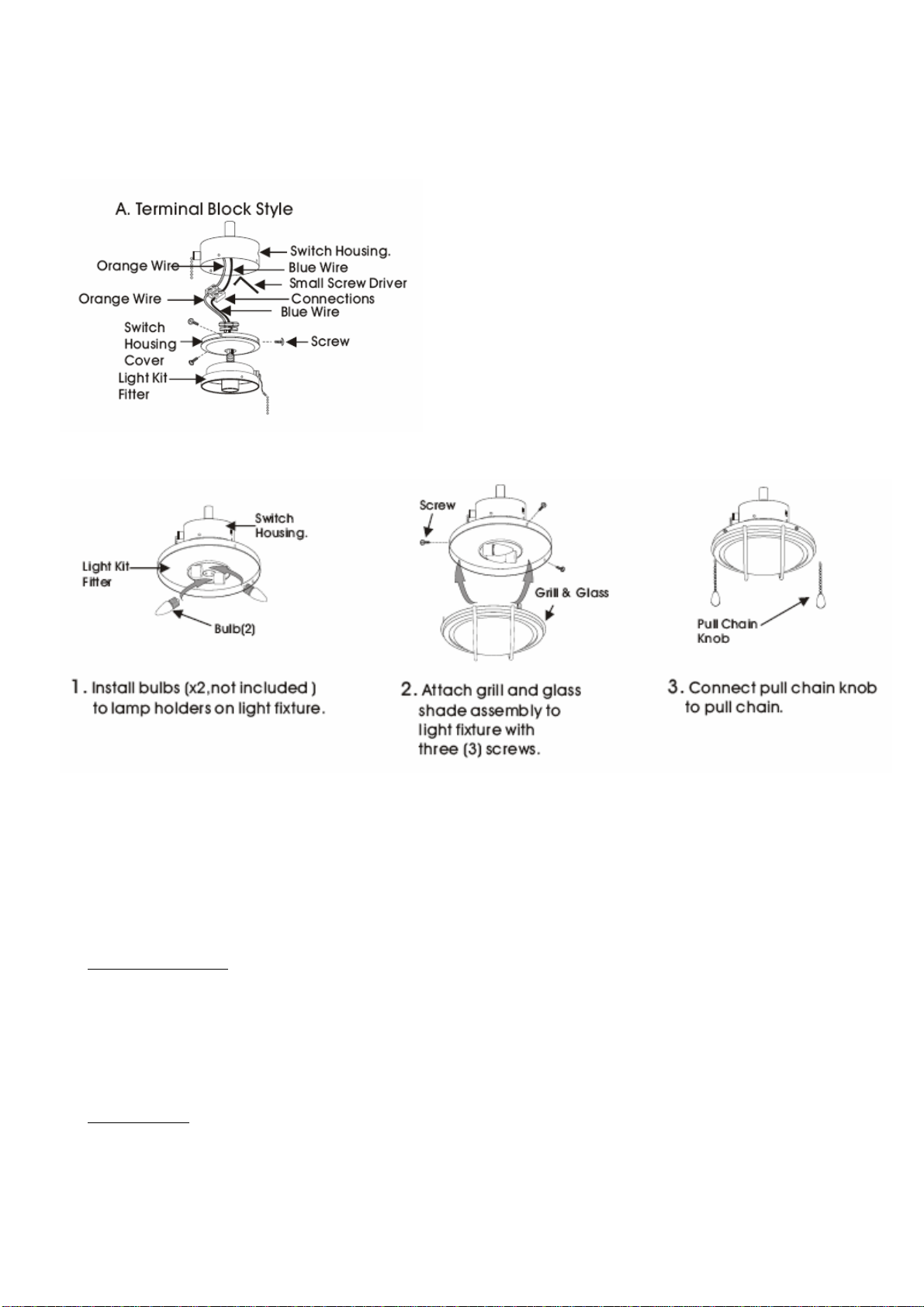

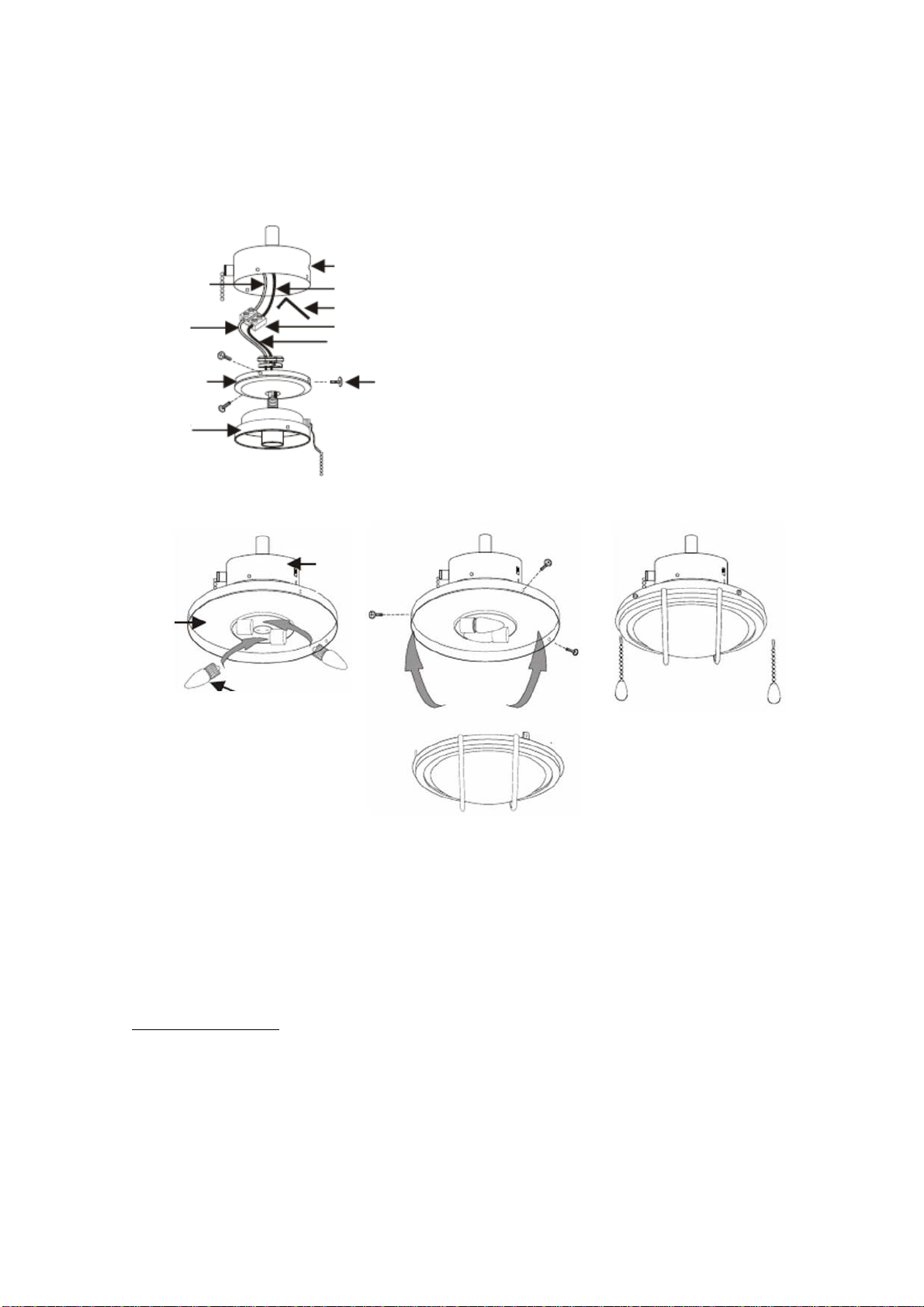

Insertar los cables de la pieza de montaje del kit de iluminación pasando a través del orificio central y conectar la
pieza de montaje del kit de iluminación a la tapa de alojamiento del interruptor con el tubo roscado y/o sujetarlo con
una arandela elástica y una tuerca hexagonal.
Tipo bloque de conexiones
Primero aflojar los tornillos del bloque de conexiones, para poder empalmar los cables del kit de iluminación.

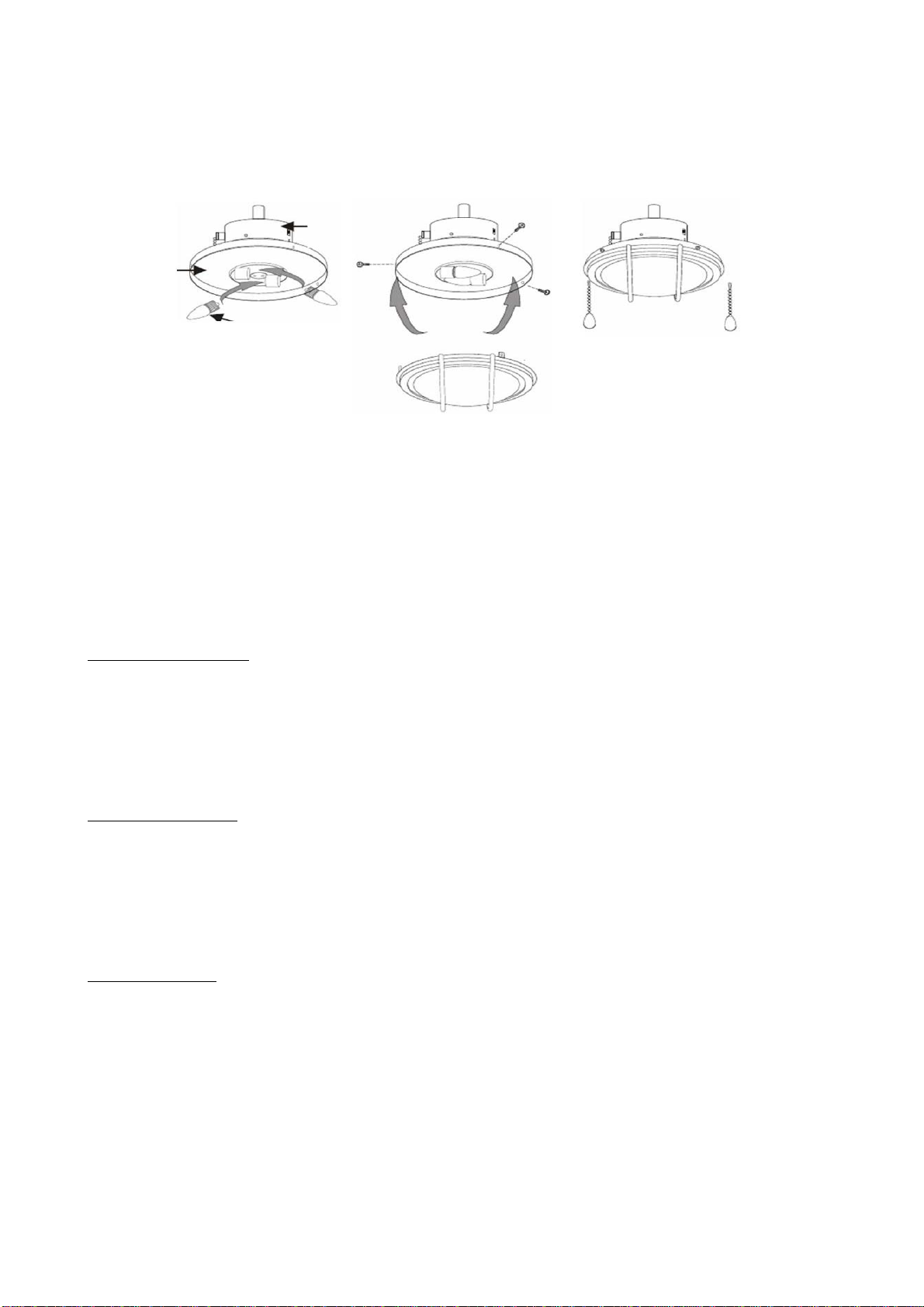

INSTALACIÓN DEL KIT DE ILUMINACIÓN
1. Colocar las bombillas (x2, no incluidas) en los portalámparas del aparato.
2. Colocar la rejilla y el cristal en el aparato con tres (3) tornillos.
3. Colocar el pomo en el tirador de cadena
MANTENIMIENTO
1. Debido al movimiento natural del ventilador, algunas conexiones podrían soltarse. Revisar las conexiones de
soporte, los soportes y las fijaciones de las palas dos veces al año. Asegurar que estén firmes.
2. Limpiar el ventilador para ayudar a mantener su apariencia de nuevo por años. No usar agua para limpiar; se
puede dañar el motor, o la madera, o posiblemente causar electrochoque.
3. Usar solamente un paño suave para evitar rayar el acabado. El cromado esta sellado con una capa de laca
para minimizar la decoloración o deslustre.
4. No es necesario engrasar el ventilador. El motor tiene rodamientos lubricados permanentemente.
GUÍA DE LOCALIZACIÓN DE AVERÍAS
El ventilador no arranca
1. Revisar los fusibles o interruptor de circuitos principales y secundarios.
2. Revisar las conexiones del bloque de terminales según lo indicado en la instalación.
ATENCIÓN : Asegurar de cortar la electricidad principal.
3. Asegurar que el interruptor deslizante esté firmemente en la posición de arriba o abajo. El ventilador no
funciona cuando el interruptor está en la mitad.
4. Asegurar que se quitaron las lengüetas estabilizadoras del motor.
5. Si el ventilador todavía no funciona, llamar a un electricista cualificado. No tratar de reparar las conexiones
eléctricas internas sin tener experiencia para hacerlo.
Alojamiento del interruptor
Destornillador pequeño
Conexiones
Tapa del alojamiento
del interruptor
Pieza de montaje del
kit de iluminación.
Naranja
Naranja
Azul
Azul
Tornillos
1- Insertar el cable naranja del kit de iluminación en el
bloque de conexiones prolongándolo desde el
ventilador y ajustándolo con el tornillo del bloque de
conexiones.
2- Insertar el cable azul del kit de iluminación en el
bloque de conexiones prolongándolo desde el cable
azul del ventilador y ajustándolo con el tornillo del
bloque de conexiones.
Alojamiento
del interruptor
Pieza de
montage del kit
de iluminación
Bombilla
(2 x E27 60w )
Rejilla de cristal
Tornillo
Pomo del tirador
de cadena

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok Faro 5
El ventilador hace ruido
1. Asegurar que todos los tornillos en la caja del motor estén apretados.
2. Asegurar que los tornillos que fijan el soporte de la paleta al motor estén apretados.
3. Si se usa un conjunto de luces opcional, asegurar que los tornillos que sujetan las pantallas de vidrio estén
apretadas a mano. Asegurar que la bombilla esté bien firme en el receptáculo y que no este tocando la
pantalla de vidrio. Si la vibración persiste, sacar la pantalla e instalar una bande de caucho de ¼” en el cuello
de la pantalla de vidrio para que actúe de aislante. Reponer la pantalla y apretar los tornillos contra la banda
de caucho.
4. Algunos motores son sensibles a las señales de los controles de velocidad variable de estado sólido. NO
USAR este tipo de control.
5. Permitir un periodo de asentamiento de 24 horas. La mayoría de los ruidos asociados con un ventilador nuevo
desaparecen después de este periodo.
El ventilador se bambolea
Todas las palas están contrapesadas y agrupadas por peso. Las maderas naturales varían en densidad, lo cual
puede causar el bamboleo del ventilador aunque las palas estén emparejadas por peso. Los procedimientos
siguientes deben eliminar la mayoría del bamboleo. Revisar el bamboleo después de cada paso.
1. Revisar que todas las palas estén firmemente atornilladas en los soportes de las palas.
2. Asegurar que todos los soportes de las palas estén firmemente sujetos al motor.
3. Asegurar que el escudete y los soportes de montaje estén firmemente apretados a la viga del techo.
4. La mayoría de los problemas de bamboleo del ventilador se deben a que los niveles de las palas están
desiguales. Comprobar este nivel seleccionando un punto en el techo encima de la punta de una de las palas.
Medir esta distancia como se muestra en la figura 1. manteniendo la medida dentro de 1/8”, girar el ventilador
hasta que la próxima pala quede en posición para medida. Repetir con cada pala. Si no todos los niveles son
iguales, se pueden ajustar de la siguiente manera. Para ajustar la punta de una pala hacia abajo, insertar una
arandela (no suministrada) entre la pala y el soporte de la pala en el tornillo más cerca del motor . Para ajustar
la punta de una pala hacia arriba, insertar la arandela (no suministrada) entre la pala y el soporte de la pala en
los dos tornillos más lejos del motor .
Si el bamboleo de la pala todavía es notorio, intercambiar dos palas adyacentes para redistribuir el peso y
posiblemente lograr un funcionamiento más suave.
PRECAUZIONI ITALIANO
Leggere attentamente il presente manuale prima di iniziare l’installazione. Conservare le istruzioni.
Per ridurre il rischio di incidenti, fissare il ventilatore direttamente alla struttura di supporto della stanza in
base alle indicazioni fornite nel presente manuale. Utilizzare esclusivamente le guarnizioni fornite in
dotazione.
Per evitare shock elettrici, scollegare la rete elettrica prima dell’installazione, spegnere gli interruttori che
alimentano la scatola elettrica nel luogo in cui si intende installare il ventilatore e il relativo interruttore a
parete.
Il cablaggio e le connessioni devono corrispondere ai codici elettrici nazionali e locali. In caso di dubbi
relativi all’installazione, rivolgersi ad un elettricista qualificato.
Per ridurre il rischio di incidenti, evitare di piegare il sistema di fissaggio delle pale durante l’installazione,
l’equilibratura o la pulizia del ventilatore. Non inserire corpi estranei fra le pale del ventilatore durante il
funzionamento.
Per evitare incendi, shock elettrici o danni al motore, non alzare il ventilatore sostenendolo dai cavi elettrici.

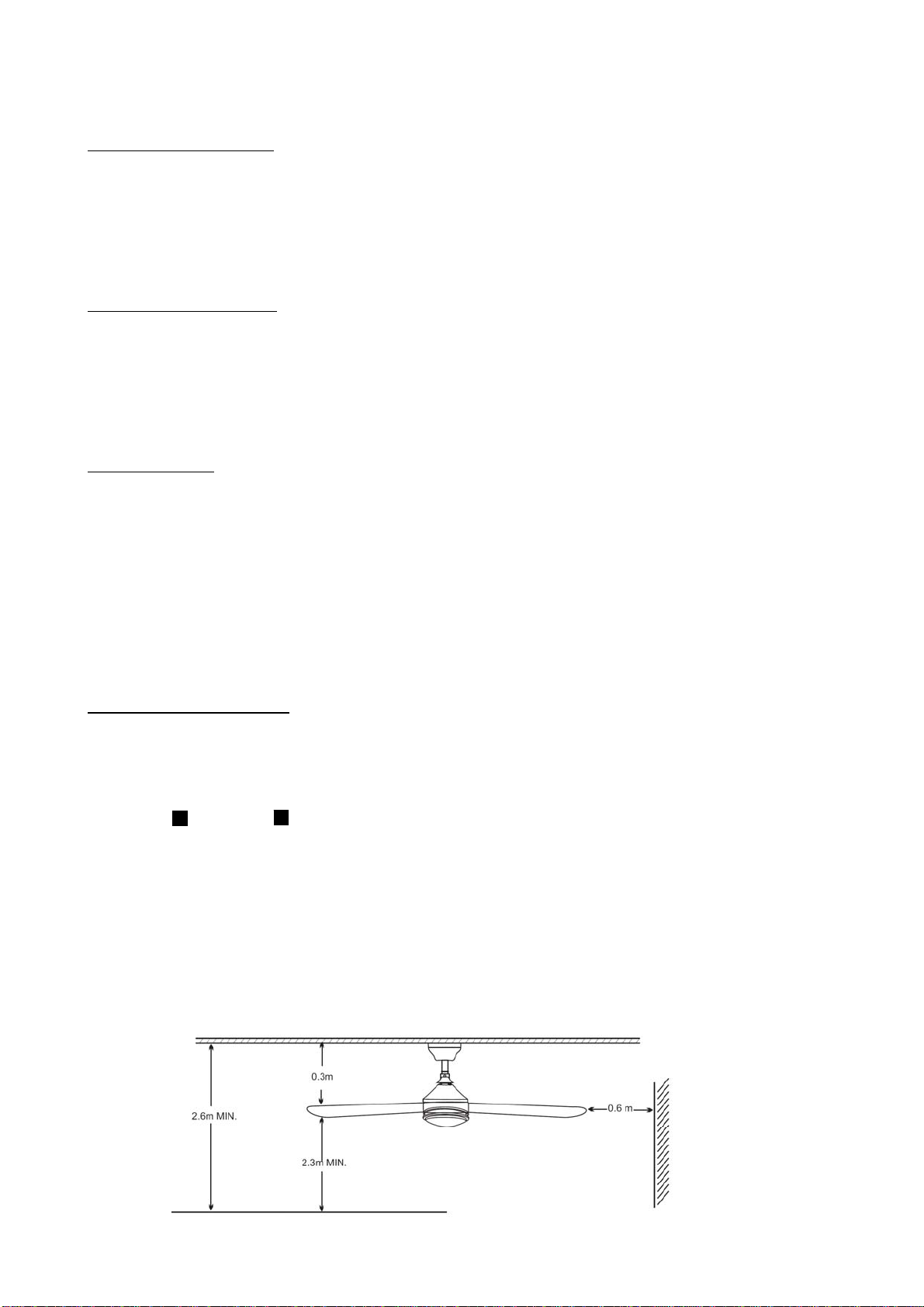

Disporre le pale del ventilatore ad un’altezza minima di 2,3 m.
NOTA:
Le precauzioni, le avvertenze e le istruzioni importanti riportate in questo manuale non coprono tutte le possibili
condizioni e situazioni di pericolo. È necessario anche l’uso del buon senso e della dovuta attenzione da parte di chi
si occupa dell’installazione, della manutenzione e dell’uso della ventola
ATTREZZATURA NECESSARIA

INSTRUCCIONES DE SEGURIDAD / INSTRUCTION DE SÉCURITÉ SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok Faro 6
SCATOLA DI CONNESSIONE ELETTRICA
INSTALLAZIONE DEL SUPPORTO A SOFFITTO
Il cablaggio e le connessioni devono essere eseguiti conformemente ai codici elettrici nazionali e locali. In caso di
dubbi, rivolgetevi ad un elettricista qualificato.
Unite il supporto del tetto alla scatola di connessione utilizzando le viti fornite in dotazione.
Posizionate le rondelle di gomma fra il supporto e la scatola elettrica per evitare vibrazioni.
INSTALLAZIONE DEL VENTILATORE
viti
Rondilla di
gomma
Dadi
Scatola d
connessio
Scatola di
connessione
Scatola di connessione
Piastra di
fissaggio
al tetto
Scatola di connessione
Scatola cava di
connessione

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok Faro 7

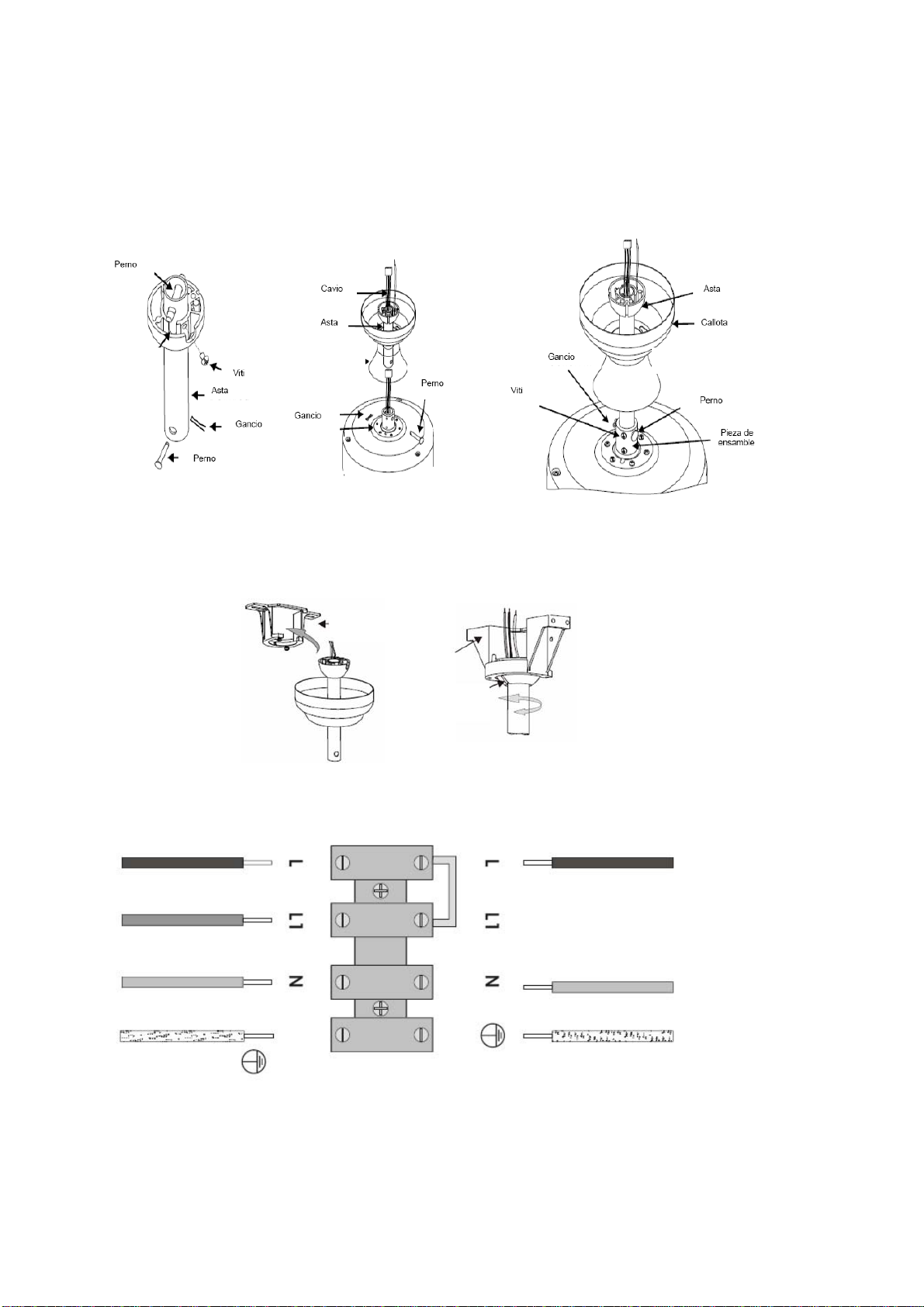

INSTALLAZIONE CON ALBERO
1- Alimentare i conduttori elettrici del motore attraverso l’insieme dell’asta e la calotta. Inserire l’asta nella brida. Assicurarsi
che la guarnizione nella parte superiore dell’insieme dell’asta sia inserita adeguatamente per una tenuta stagna efficace.
2- Inserire il perno con la testa a croce nella brida e nell’asta, quindi fissare con una coppiglia spaccata.
3- Stringere entrambe le viti di bloccaggio per assicurare ulteriormente l’asta
4- demolire giogo copertura in adatto posizione
5- Collocare l’insieme del ventilatore sulla staffa di montaggio.
6- Collocare con precauzione l’insieme del ventilatore sulla staffa di montaggio. Ruotare il ventilatore in modo che la tacca
sulla sfera coincida con la sporgenza sulla staffa di montaggio.
CONNESSIONI ELETTRICHE
staffa di montaggio
staffa di montaggio
Marrone Marrone
Blu
Arancio
Blu
Giallo / Verde
(Terra)
Giallo / Verde
Conector
Ventilatore Casa

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok Faro 8
INSTALLAZIONE DELLA CALOTTA
Fissare la calotta alla staffa di montaggio con le 2 viti di fissaggio quindi stringerle.
MONTAGGIO DELLE PALE
Fissare i supporti alle pale utilizzando le viti fornite in dotazione. Rimuovere le viti dalla parte posteriore del motore e
utilizzarle per fissare i supporti delle pale e le pale al motore. Serrare tutte le viti.
EFFETTUARE I COLLEGAMENTI DEI CAVI PER IL KIT LUCE
Inserire i cavi esistenti dall’adattatore del kit luce facendoli passare dal foro centrale, quindi fissare l’adattatore del kit luce al
coperchio dell’alloggiamento dell’interruttore con tubo filettato e/o stringere con una rondella elastica e un dado esagonale.
Tipo morsettiera
In primo luogo allentare le viti sulla morsettiera, per accogliere i nuovi fili dal kit luce.
Viti
Rondella
Supporti alle pale Viti
Motore
Fissare delle pale
Stop alle motore
Alloggiamento interruttore
Piccolo cacciavite
Collegamenti
Coperchio alloggiamento
interruttore
Adattatore kit luce
Arancio
Arancio
Blu
Viti
1- Inserire il filo arancione del kit luce nella morsettiera
che esce dal ventilatore e stringere la vite della
morsettiera.
2- Inserire il filo blu del kit luce nella morsettiera che
esce dal ventilatore e stringere la vite della morsettiera.
Viti
Callota

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok Faro 9
INSTALLAZIONE DEL KIT LUCE
1. Installare le lampadine (x2, non incluse) sui portalampade sull’adattatore per la luce.
2. Fissare l’insieme del paralume e della griglia all’adattatore della luce con tre (3) viti.
3. Fissare il pomo sulla catenella.
MANUTENZIONE
1. Dato il movimento naturale del ventilatore, alcune connessioni potrebbero allentarsi. Verificare le connessioni di
supporto, i supporti e il fissaggio delle pale due volte all’anno. Accertarsi del corretto fissaggio.
2. Pulire il ventilatore per evitare i segni d’usura e conservarne un aspetto nuovo. Durante le operazioni di pulizia, non
utilizzare acqua per evitare scosse elettriche nonché danni al motore o alle componenti in legno.
3. Utilizzare un panno morbido per evitare rigature. La cromatura è fissata mediante uno strato di lacca che riduce il
rischio di scolorimento e di opacizzazione.
4. Non lubrificare il ventilatore. I cuscinetti del motore sono lubrificati a vita.
GUIDA ALLA LOCALIZZAZIONE GUASTI
Il ventilatore non si aziona
1. Controllare i fusibili o l’interruttore di circuito principale o secondario.
2. Verificare le connessioni della morsettiera secondo quanto descritto nel manuale di installazione.
ATTENZIONE : Disinserire la corrente principale.
3. Accertarsi che l’interruttore a slitta sia correttamente posizionato verso l’alto o verso il basso. Il ventilatore non funziona
se l’interruttore è in posizione intermedia.
4. Accertarsi che le linguette di fissaggio del motore siano state rimosse.
5. Se il ventilatore continua a non funzionare, rivolgersi ad un elettricista qualificato. Evitare di riparare le connessioni
elettriche se non si possiede un’adeguata competenza.
Il ventilatore è rumoroso
1. Accertarsi che le viti nella cassa del motore siano ben serrate.
2. Verificare che le viti di fissaggio del supporto al motore siano ben serrati.
3. Se si utilizza un gruppo luminoso alternativo, accertarsi che le viti di fissaggio dei paralumi siano ben serrate.
Assicurarsi che la lampadina sia stabile all’interno dell’alloggio e che non entri in contatto con il paralume. Se la
vibrazione persiste, rimuovere il paralume e applicare una guarnizione in gomma da ¼” sul collo del paralume.
Collocare nuovamente il paralume e fissare le viti sulla guarnizione.
4. Alcuni motori sono sensibili ai segnali di controllo della velocità variabile. NON UTILIZZARE questo tipo di controllo.
5. Consentire un periodo di assestamento di 24 ore. Dopo questo periodo molti rumori scompaiono.
Il ventilatore dondola
Le pale sono bilanciate e raggruppate in base al loro peso. Il legno naturale varia a seconda della densità; ciò può provocare
l’oscillazione del ventilatore, benché le pale siano raggruppate in base al peso. La maggior parte delle oscillazioni vengono
eliminate seguendo le istruzioni sotto riportate. Verificare l’oscillazione dopo ogni singola verifica.
1. Controllare che le pale siano ben fissate ai loro supporti.
2. Verificare che i supporti delle pale siano ben fissati al motore.
3. Assicurarsi che l’innesto e i supporti di montaggio siano ben fissati alla trave del soffitto.
4. La maggior parte dei problemi legati all’oscillazione del ventilatore sono causati da uno squilibrio dei livelli delle pale.
Verificare il livello selezionando un punto del soffitto al di sopra di una delle pale. Misurare la distanza come descritto
nella figura 1, mantenendosi entro gli 1/8”, ruotare il ventilatore fino al posizionamento della pala successiva. Ripetere
l’operazione per tutte le pale del ventilatore. Se i livelli non sono omogenei, è possibile intervenire come indicato qua di
seguito. Regolare la punta di una pala verso il basso collocando una rondella (non fornita in dotazione) fra la pala ed il
supporto nella vite più vicina al motore. Regolare la punta di una pala verso l’alto collocando una rondella (non fornita
in dotazione) fra la pala ed il supporto nelle viti più distanti dal motore.
Se l’oscillazione persiste, interscambiare le due pale adiacenti in modo tale da distribuire il peso ed ottenere un
funzionamento più fluido.
Alloggiamen
to
Adattatore kit
l
uce
Lampadina
(
2 x E27
60
w
)
Griglia e vetro
Vite
Pomo Della
cate
n
e
ll
a

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok Faro 10
PRÉCAUTIONS FRANÇAIS
Lisez tout ce manuel soigneusement avant de commencer l'installation et gardez ces instructions.
Pour réduire le risque de lésions personnelles, fixez le ventilateur directement à la structure de support de la
maison ou du bâtiment en accord avec ces instructions et utilisez seulement les pièces fournies.
Pour éviter un possible choc électrique, avant l'installation du ventilateur arrêtez l’alimentation électrique en
enlevant les fusibles ou en interrompant les disjoncteurs.
Toutes les connexions électriques doivent être conformes aux code de l’électricité et règlements locaux, ou code
de l’électricité national. Contacter avec un électricien qualifié si vous n’êtes pas familier avec l’installation de
câblage électrique.
Pour réduire le risque d’incendie, de choc électrique ou de blessure personnelle, ne pas plier les supports de pale
lors de l’installation des supports, de l’équilibrage des pales ou du nettoyage du ventilateur.Ne pas insérer de corps
étranger entre les pales du ventilateur en mouvement.
Pour réduire le risque d'incendie, choc électrique ou dommages au moteur, ne pas lever ni porter le ventilateur en
le soutenant par les fils électriques.
S’assurer que l’endroit choisi pour l’installation permet un dégagement minimum de 2,3 m du plancher à l’extrémité
des pales.
NOTE :
Les précautions, mises en garde et consignes importantes contenues dans ce manuel ne sont pas destinées à couvrir
toutes les conditions et situations qu’il est possible de rencontrer. Il faut bien comprendre que le bon sens, la prudence et
l’attention sont des notions qui ne peuvent être comprises dans cet appareil. Ces notions doivent être utilisées par la(les)
personne(s) qui installent, entretiennent et utilisent cet appareil.
OUTILS ET MATÉRIEL REQUIS
CAISSE DE CONEXION ELECTRIQUE
Planche de
montage au
plafond
Caisse de conexion
Caisse de conexion
Caisse de conexion
Caisse de conexion

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok Faro 11
POSE DES SUPPORTS DE MONTAGE
Toutes les connexions électriques doivent être conformes aux codes d’électricité et règlements locaux, ou internationaux qui
soit d’application. Il faut contacter un avec électricien qualifié si vous n’êtes pas familier avec l’installation de câblage
électrique.
Unir le support de plafond à la caisse de connexion en utilisant les vis fournies.
INSTALLATION DU VENTILATEUR
INSTALLATION POUR LE MONTAGE À TIGE VERTICALE
1- Passez les câbles électriques d’alimentation par la tige d’extension et la cloche de plafond. Insérez la tige d’extension
dans le bras. Veillez à ce que le joint supérieur de la tige d’extension est correctement placé pour assurer une bonne
étanchéit
2- Insérez la clavette dans le bras et la tige d’extension, puis fixez-le avec la goupille.
3- Serrez les deux vis de fixation afin de fixer la tige d’extension.
4- rabattre joug parcourir dans la proposition position
Fournies
Blatt
Caisse de
conexion
Roundelle
Roudelle

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok Faro 12
4- Rapprochez le ventilateur du support de fixation en le soulevant
5- Faites pivoter le ventilateur de façon à ce que la fente et le crochet correspondent.
CONNEXIONS ÉLECTRIQUES
INSTALLATION DE LA CLOCHE DE PLAFOND
Fixez la cloche de plafond au support de fixation en vissant fermement 2 vis de serrage.
MONTAGE DES PALES
Monter les supports de pales aux pales en utilisant les vis et rondelles fournies. Enlever les vis du dessous du boîtier du
moteur et utiliser-les pour fixer les supports de pales et les pales au boîtier du moteur. Serrer fermement les vis.
Support de montage
Support de montage
Marron Marron
Bleul
Orange
Bleu
Jaune / Vert
(Terre)
Jaune/ Vert
Conector
Ventilateur Maison
Vis
Rondelles
Support de pales
Vis du moteur
Moteu
r
Stop du moteur
Callote
Fournies

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok Faro 13
REALISATION DES CONNEXIONS ELECTRIQUES POUR LE KIT LUMINAIRE
Style Bloc Répartiteur
Veuillez tout d’abord dévisser les vis du répartiteur, afin de pouvoir insérer les câbles du kit luminaire.
KIT D’INSTALLATION DU LUMINAIRE
1. Mettez les ampoules (non fournies) en place sur le luminaire.
2. Mettez en place l’abat-jour en verre et fixez-le au dispositif de fixation du kit luminaire en vous servant du dispositif de
fixation de l’abat-jour que vous trouverez dans le sac des accessoires
3- Accrochez le bouton à la chaînette
ENTRETIEN
1. En raison du mouvement naturel du ventilateur, certaines connexions peuvent se desserrer. Vérifier les connexions du
support, les supports et les fixations de pale deux fois par an. S’assurer qu’elles soient fermement serrées.
2. Nettoyer périodiquement le ventilateur pour bien maintenir¡r son aspect au fil des ans. Ne pas nettoyer à l’eau. Ceci
pourrait endommager le moteur, ou le bois ou même causer une électrocution.
3. N’utiliser qu’une brosse souple ou un chiffon non pelucheux pour éviter de rayer le fini. Le plaquage est scellé avec une
couche de laque pour mi8nimiser les décolorations ou le ternissement.
4. Inutile d’huiler votre ventilateur. Le moteur a des roulements lubrifiés à vie.
Boîtier
Petit tournevis
Connexions
Couvercle du
boîtier
Pièce d’ajustement
du kit luminaire.
Orange
Orange
Bleu
Bleu
Fournies
Bulbe
1- Veuillez insérer le fil orange du kit luminaire dans le répartiteur du ventilateur puis visser fermement.
2- Veuillez insérer le fil bleu du kit luminaire dans le répartiteur du ventilateur correspondant au fil bleu puis visser fermement.
Fournies
Fournies
Fournies
Châine

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok Faro 14
GUIDE DE DÉPANNAGE
Le ventilateur ne démarre pas
1. Vérifier le fusible principal et les fusibles secondaires ou les disjoncteurs.
2. Vérifier les connexions de la planche à bornes.
ATTENTION : S’assurer que l’alimentation principale est coupée.
3. S’assurer que le commutateur à glissière soit fermement en position haute ou basse. Le ventilateur ne fonctionne pas
lorsque le commutateur est au milieu.
4. S’assurer que les languettes de blocage pour l’expédition aient été retirées du moteur.
5. Si le ventilateur ne démarre toujours pas, contacter un électricien qualifié. Ne pas essayer de réparer les connexions
électriques soi-même.
Le ventilateur fait trop de bruit.
1. Vérifier que toutes les vis du boîtier du moteur soient bien serrées (ne pas trop serrer).
2. Vérifier que les vis qui fixent le support de pale de ventilateur au moteur soient serrées.
3. Dans le cas d’utilisation d’un ensemble optionnel d’éclairage, vérifier que les vis bloquant la verrerie soient serrés aux
doigts. Vérifier que l’ampoule soit bien vissée dans la douille et qu’elle ne touche pas l’abat-jour en verre.
4. Certains moteurs de ventilateur sont sensibles aux signaux de commandes de vitesse variable à semi-conducteurs. Ne
pas utiliser de commande à vitesse variable à semi-conducteurs.
5. Compter une période de rodage de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaissent
au bout de ce temps.
Le ventilateur oscille
Toutes les pales sont pesées et groupées par poids. Les bois naturels varient en densité ce qui peut faire osciller le
ventilateur même si les pales sont associées par poids.
1. Vérifier que toutes les pales soient fermement vissées dans les supports de pale.
2. Vérifier que tous les supports de pale soient fermement vissés sur le moteur.
3. S’assurer que la calotte et le support de fixation soient fermement fixés au plafond.
4. La plupart des problèmes d’oscillation de ventilateur sont causés par des inégalités de niveaux de pales. Vérifier ce
niveau en choisissant un point sur le plafond au-dessus de l’extrémité de l’une des pales. Mesurer cette distance. En
maintenant la mesure à 3mm près, faire tourner le ventilateur jusqu’à ce que la pale suivante soit positionnée pour la
mesure. Répéter pour chaque pale. Pour régler une extrémité de pale vers le bas, insérer une rondelle (non fournie)
entre la pale et le support de pale à la vis la plus proche du moteur. Pour régler une extrémité de pale vers le haut
insérer une rondelle (non fournie) entre la pale et le support de pale aux deux vis les plus loin du moteur.
5. Si les oscillations de pale se voient encore, échanger deux pales adjacentes pour redistribuer le poids et
éventuellement entraîner un fonctionnement sans à-coup.
Si le luminaire ne fonctionne pas
1. Vérifier que le connecteur molex du boîtier de commutateur soit connecté.
2. Vérifier que les ampoules électriques ne soient pas défectueuses.
3. Si l’ensemble d’éclairage ne fonctionne toujours pas, contacter un électricien qualifié.
CAUTIONS ENGLISH
Read entire booklet carefully before beginning installation and save these instructions.
To reduce the risk of personal injury, attach the fan directly to the support structure of the building according to these
instructions, and use only the hardware supplied.
To avoid possible electrical shock, before installing your fan, disconnect the power by turning off the circuit breakers to
the outlet box and associated wall switch location.
All wiring must be in accordance with national and local electrical codes. If you are unfamiliar with wiring, you should
use a qualified electrician.
To reduce the risk of personal injury, do not bend the blade attachment the system when installing, balancing or
cleaning the fan. Never insert foreign objects between rotating fan blades.
To reduce the risk of fire, electrical shock or motor damage, do not lift or carry the fan by the lead wires.
The fan blades cannot be installed lower than 2,3m from the floor.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok Faro 15
NOTE:
The important precautions, safeguards and instructions appearing in this manual are not meant to cover all possible
conditions and situations that may occur. It must be understood that common sense, caution and carefulness are factors
which cannot be built into this product. These factors must be supplied by the person(s) installing, caring for and operating
the unit.
TOOLS AND MATERIALS REQUIRED
ELECTRICAL OUTLET BOX
INSTALL MOUNTING BRACKET
Attach the hanger bracket to outlet box using screws provided with outlet box. Install square rubber washer between bracket
and outlet box to reduce vibration of metal to metal surface.
To reduce the risk of fire, electrical shock, or personal injury, mount to outlet box marked acceptable for fan support and use
mounting screws provided with the outlet box. Most outlet boxes commonly used for the support of lighting fixtures are not
acceptable for fan support and may need to be replaced. Consult a qualified electrician if in doubt
INSTALLING THE FAN
Screws
Oulet box
Rubber
washer
Spring washer

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok Faro 16
YOKE & DOWNROD ASSEMBLY
1- Feed motor lead wires through downrod assembly & canopy. Insert down rod into yoke. Make sure the gasket on
top of downrod assembly is properly inserted for effective water proofing.
2- Insert the cross pin throught yoke & down rod, then secure with cotter pin.
3- Thighten both jam screwa to further secure downrod.
4- Pull down yoke cover in proper position.
5- Lift fan assembly onto mounting bracket.
6- Carefully lift the fan assembly onto mounting bracket. Rotate fan so that the notch on the ball engages the ridge in
the mounting bracket.
ELECTRICAL CONNECTIONS

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok Faro 17
CANOPY INSTALLATION
Attach canopy to mounting bracket via. 2 set screws
BLADE INSTALLATION
Attach the blade holder with screws & washers provided in hardware bag. Make sure that all screws are firmly tightened.
BLADE ASSEMBLY TO MOTOR
Remove 3 pcs of motor stoppers.
Attach the blade assembly to motor.
Using motor screw & gasket from hardware bag on blade holder firmly.
NOTE:
Do not bend blade or blade arm to prevent wobble.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok Faro 18
MAKE WIRE CONNECTINS FOR LIGHT KIT
Insert wires existing from light kit fitter by passing through centre hole and attach light kit fitter to switch housing cover
threaded tube and / or fasten with spring washer and hex nut.
LIGHT KIT INSTALLATION
MAINTENANCE
1. As fans tend to move during operation, some connections may loosen. Check the supporting screws, brackets and
blade attachments twice a year to ensure that they are secure.
2. Cleaning the fan helps to maintain its appearance for years. Do not use water when cleaning. This could damage the
motor or the blades and could cause electrocution.
3. Use a soft brush or lint-free cloth to prevent scratching the surface.
4. There is no need to oil the motor as the bearings are permanently lubricat
TROUBLE-SHOOTING GUIDE
The fan does not start:
1. Check the fuses and circuit breakers.
2. Review the connections of the terminal block according to the indications in the installation.
Ensure the power is off before doing this.
3. Make sure that the sliding switch is firmly in the position of up or down. The ventilator does not work when the button is
in the middle.
4. Make sure that the stabilizing tongue-pieces of the motor are off.
5. Finally if the fan will not start call an electrician do not attempt to touch the internal parts.
The fan is noisy:
1. Check that the screws in the motor casing are attached correctly.
2. Check that the screws fastening the blade brackets to the engine block are properly tightened.
3. If using an optional light fitting, ensure the glass is properly fitted and / or the screws holding the glass are firm.
4. If a solid state speed control has been fitted this can cause noises in the motor do not use these control.
5. Allow at least 24 hours for the fan to settle, as many noise will go away. Each blade set is weighed and is a complete
set, if installing more than one fan do not mix the blades as this can cause wobble.
Loosen screws on terminal block first, for
accepting new wires from light kit.
1- insert orange wire from light kit into terminal
block extending from fan and tighten by screw
on terminal block.
2- insert blue wire from light kit into terminal
block extending from blue wire from fan and
tighten by screw on terminal block.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ / INSTRUCTION DE SÉCURITÉ / SAFETY INSTRUCTIONS / INSTRUÇÕES DE SEGURANÇA
SICHERHEITSHINWEISE / VEILIGHEIDSINSTURCTIES INSTRUZIONI DI SICUREZZA
33019- Lombok Faro 19
The fan oscillates:
1. Check the blades are securely fastened to the holders.
2. Check the blade holders are tight on the motor
3. Ensure the mounting bracket is properly screws to the ceiling.
4. Interchange opposite blade sets if need be
In general , wobble is caused by the blade not cutting the air at the same point measure down from the ceiling and
make sure each blade is at the same height to the ceiling, if they are not a small adjustment can be made by hand by
slightly bending the blade and bracket. If a major adjustment is needed insert a washer (not provided)
The light does not ignite
1. Check the terminal connections are tight.
2. Check for blown bulbs
3. If the light is still not working contact an electrician
PRECAUÇÕES PORTUGUĚS
Leia cuidadosamente todo este manual antes de iniciar a instalação e guarde estas instruções.
Para reduzir o risco de lesões pessoais, fixe o ventilador directamente à estrutura de suporte da casa ou edifício,
de acordo com estas instruções, e use apenas as ferragens fornecidas.
Para evitar um possível choque eléctrico, antes de instalar o ventilador, desligue a electricidade, desligando todos
os interruptores de circuito ou disjuntores que alimentem a caixa eléctrica onde se vai instalar o ventilador e o
interruptor de parede associado.
Todos os cabos e ligações devem ser feitos de acordo com os códigos eléctricos nacional e local. Se não
conhecer bem a forma como deve fazer a instalação eléctrica, deverá recorrer aos serviços de um electricista
qualificado.
Para reduzir o risco de lesões pessoais, não dobre o sistema de fixação das pás quando instalar, equilibrar ou
limpar o ventilador. Nunca insira objectos estranhos entre as pás do ventilador quando este estiver em movimento.
Para reduzir o risco de incêndio, choque eléctrico ou danos no motor, não levante nem transporte o ventilador,
segurando-o pelos fios eléctricos.
As pás do ventilador não podem ficar a uma altura inferior a 2,3 m do chão.
NOTA:
As precauções importantes, as salvaguardas e as instruções que aparecem neste manual não significam que cobrem todas
as possíveis condições e situações que podem ocorrer. Tem que se compreender que o senso comum, o cuidado e a
atenção são factores que não podem ser construídos dentro deste produto. Estes factores devem ser fornecidos pela
pessoa ou pessoas que vão fazer a instalação, que vão cuidar e operar a ventoinha.
FERRAMENTAS E MATERIAIS NECESSÁRIOS
CAIXA DE LIGAÇÃO
ELÉCTRICA
Caixa de
ligação
Caixa de ligação
Placa de
montagem
ao tecto
Caixa de ligação
Caixa oca
de ligação
Table of contents
Languages:
Other Faro Fan manuals
Popular Fan manuals by other brands

Vortice
Vortice VORT HR 550 AVEL Instruction booklet

Progress Lighting
Progress Lighting P2529 installation manual

Panasonic
Panasonic F-M14E2 Operating and installation instructions

Brink
Brink Renovent Sky 150 installation instructions

Swegon
Swegon WISE Kite Ceiling a Instructions for use

Schako
Schako DISA-300 Installation, Mounting and Maintenance
