Festo CP-FB11-E Parts list manual

Kurz−
beschreibung
Brief description
CP−Feldbus−
knoten 11
Typ CP−FB11−E
CP fieldbus
node 11
Type CP−FB11−E
 Deutsch
 English
 Español
 Français
 Italiano
 Svenska
693 366
0503f
Compact Performance

Festo CP−FB11−E 0503f2
Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Español 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Français 33. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Italiano 43. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Svenska 53. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Edition: 0503f
Original: de
© (Festo AG&Co., D73726 Esslingen, Germany, 2001)
Internet: http://www.festo.com
E−Mail: [e-mail]

Festo CP−FB11−E 0503f Deutsch 3
1 BenutzerhinweiseDeutsch
Der CP−Feldbusknoten 11 ist ausschließlich für den Einsatz
als Teilnehmer am DeviceNet bestimmt. Hierbei sind die
angegebenen Grenzwerte der technischen Daten einzuhal
ten.
Ausführliche Informationen finden Sie in der Beschreibung
P.BE−CP−FB11−E...
Warnung
SSchalten Sie die Spannung aus, bevor Sie Steckver
binder zusammen stecken oder trennen (Funktions
schädigung).
SVerwenden Sie ausschließlich Stromquellen, die eine
sichere elektrische Trennung der Betriebsspannung
nach IEC/DIN EN 60204−1 gewährleisten. Berücksich
tigen Sie zusätzlich die allgemeinen Anforderungen
an PELV−Stromkreise gemäß IEC/DIN EN 60204−1.
SSchließen Sie einen Erdleiter mit ausreichendem Lei
tungsquerschnitt an den mit dem Erdungssymbol
gekennzeichneten Anschluss an.
SNehmen Sie nur ein komplett montiertes und ver
drahtetes CP−System in Betrieb.
Stellen Sie bei Verwendung als explosionsgeschütztes
Betriebsmittel sicher, dass:
Selektrische Anschlüsse nicht unter Spannung ge
trennt werden.
Sdie komplett installierte Ventilinsel mit allen verwen
deten Steckern, Adaptern und Schutzkappen minde
stens die Schutzart IP64 aufweist

Festo CP−FB11−E 0503f Deutsch4

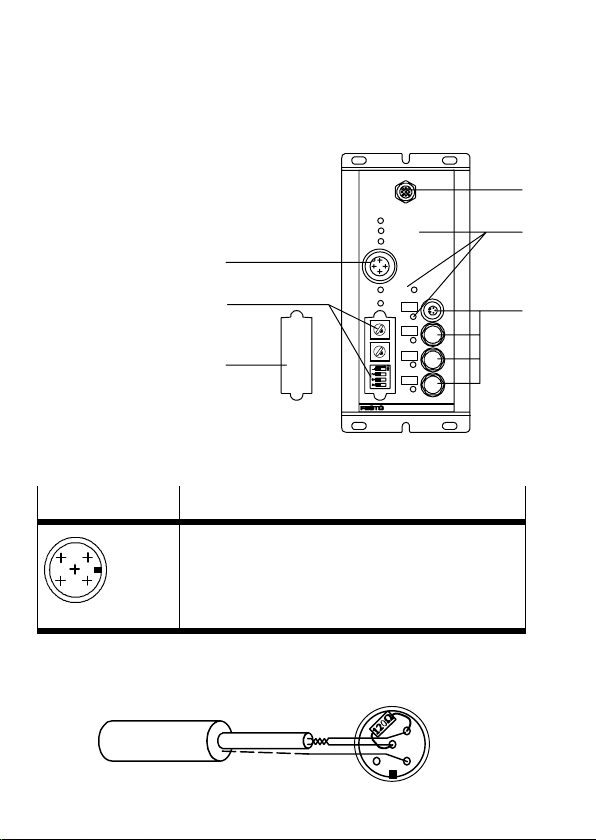

2 Anschluss− und Anzeigeelemente
1Feldbusanschluss
2LEDs für Bus,
Spannungen und
CP−Stränge
3CP−Anschlüsse
4Schalterabdeckung
5Dreh− und DIL−Schal
ter zur Konfiguration
6Anschluss für Span
nungsversorgung
6
5
2
78
9
0
1
3
4
0
1
3
2
SAVE
POWER
24VDC
POWERV
ERROR
BUSERROR
BUSSTATUS
BUSPOWER
6
5
2
78
9
0
1
3
4
1
2
3
4
5
6
2.1 Pinbelegung des Feldbusanschlusses
M12−Anschluss Pin−Nr.
14
5
23 1. Schirm
2. + 24 V Bus
3. GND Bus
4. Data +
5. Data 
Abschlusswiderstand, wenn CP−System am Ende des Feld
busses (Blick auf Buchse an der Feldbusleitung):
12
54120 Ohm
0,25 Watt

Festo CP−FB11−E 0503f Deutsch 5

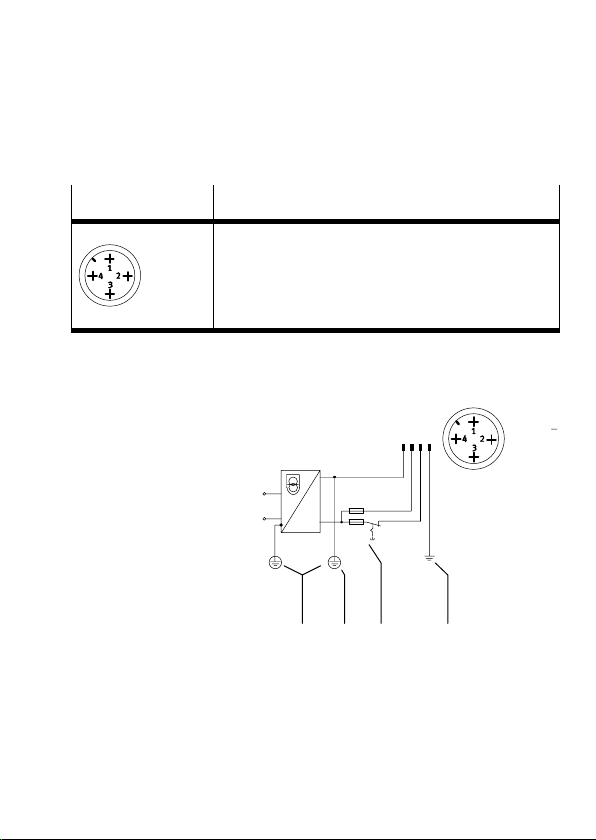

2.2 Pinbelegung des Spannungsversorgungsanschlusses
M18−Anschluss Pin−Nr.
1. DC 24 V Betriebsspannung Elektronik und
Eingänge
2. DC 24 V Lastspannung Ventile
3. 0 V
4. Funktionserde
2.3 Anschlussbeispiel mit PELV−Netzteil und Potenzial−
ausgleich
1PE
2Potenzialausgleich
3Lastspannung
getrennt abschalt
bar und externe
Sicherungen
4Funktionserde Pin 4
(max. 12 A)
3124
123 42
10 A
3,15 A

Festo CP−FB11−E 0503f Deutsch6
3 Konfiguration
Vorsicht
Der Knoten enthält elektronisch gefährdete Bauele
mente. Berühren der Kontaktflächen an Steckverbin
dungen und Missachtung der Handhabungsvorschriften
für elektrostatisch gefährdete Bauelemente können
den Knoten zerstören.
Gehen Sie beim Konfigurieren wie folgt vor:
1. Spannungsversorgung abschalten.
2. Schalterabdeckung öffnen.
3. Mit den Dreh−/DIL−Schaltern einstellen
(siehe Abschnitt 4):
 Stationsnummer
 Feldbus−Baudrate
 Falls gewünscht: Kompatibilität einstellen.
4. Schalterabdeckung wieder festschrauben.
5. Ist das CP−System erster oder letzter Feldbusteilneh
mer, muss der Abschlusswiderstand installiert werden
(siehe Abschnitt 2):
Warnung
SPrüfen Sie, mit welchen Maßnahmen Sie Ihre Anlage
im NOT−AUS−Fall in einen sicheren Zustand versetzen.
Weitere Informationen: Beschreibung P.BE−CP−FB11−E.. .

Festo CP−FB11−E 0503f Deutsch 7
4 Dreh− und DIL−Schalter
4.1 Stationsnummer einstellen (Drehschalter)
1Adresswahlschalter
Einer−Ziffer
2Adresswahlschalter
Zehner−Ziffer 6
5
2
78
0
1
3
4
9
6
5
2
78
0
1
3
4
9
1
2Beispiel:
Eingestellte
Stationsnummer 38
4.2 Feldbus−Baudrate einstellen (DIL−Schalter)
DIL−Schalter 125 kBaud 250 kBaud 500 kBaud
ON
1
2
3
4
ON
1
2
ON
1
2
ON
1
2

Festo CP−FB11−E 0503f Deutsch8
4.3 Kompatibilität einstellen (DIL−Schalter)
Sie können den Feldbusknoten kompatibel zu früheren
Software−Versionen einstellen:
DIL−Schalter Kompatibel zu
früheren Versionen
Aktuelle Software−
Version
Schalterelement 3
muss immer auf ON
stehen!
Version 1.4
(bis 01.02.2001)
Version 2.1
(ab 01.02.2001)
Lieferzustand
ON
1
2
3
4
ON
3
4
ON
3
4

Festo CP−FB11−E 0503f Deutsch 9

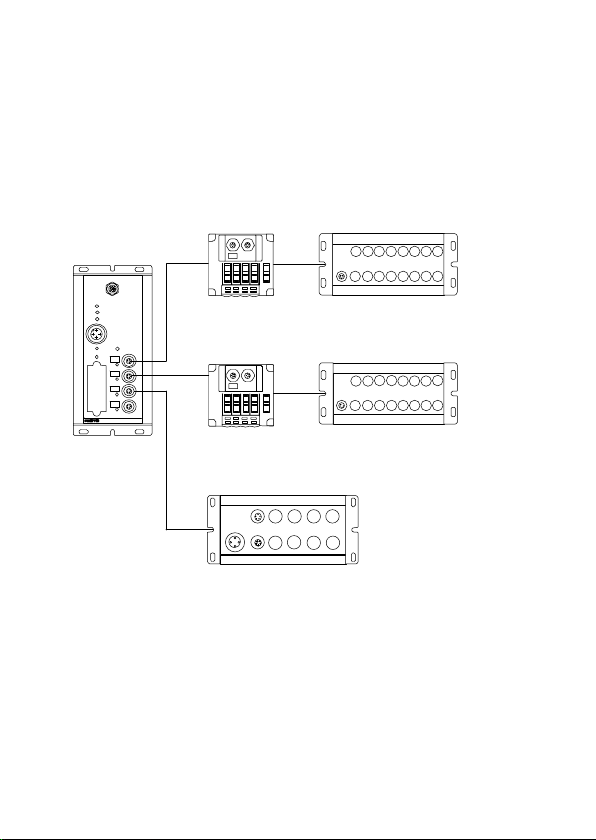

5 Adressierung
Beispiel für Scanner 1747−SDN. Der letzte genutzte Strang
ist 2.
0
1
3
2
SAVE
POWER
24 VDC
POWER V
ERROR
I/O ERROR
MODUL STATUS
BUS POWER
I:1.2/00...I:1.4/15
O:1.2/00...O:1.4/15
O:1.2/00...O:1.2/07
(O:1.2/08...O:1.2/15) I:1.2/00...I:1.2/15
O:1.3/00...O:1.3/07
(O:1.3/08...O:1.3/15) I:1.3/00...I:1.3/15
O:1.4/00...O:1.4/07
(O:1.4/08...O:1.4/15) (I:1.4/00...I:1.4/15)
Vom CP−System belegter Adressbereich
( ) = Reservierter Adressbereich (belegt aber ungenutzt)
1. Ein CP−Ventilplatz belegt zwei Adressen:
 niederwertige Adresse = Vorsteuermagnet 14
 höherwertige Adresse = Vorsteuermagnet 12.
2. Elektrische Ausgangs− oder Eingangsmodule belegen
je 16 Ausgangs− oder Eingangsadressen.

Festo CP−FB11−E 0503f Deutsch10
6 Technische Daten
Typ CP−FB11−E
Temperaturbereich
 Betrieb
 Lagerung
− 5 ... + 50 °C
− 20 ... + 70 °C
RelativeLuftfeuchtigkeit 95 %, nicht kondensierend
Schutzart nach EN 60529
Steckverbinder im gesteckten Zustand
oder mit Schutzkappe versehen
IP65
Schutz gegen elektrischen Schlag
(Schutz gegen direktes und indirektes
Berühren nach IEC/DIN EN 60204−1)
durch PELV−Stromkreis
(Protective Extra−Low Vol
tage)
Schutz gegen Explosion
(nach EU−Richtlinie 94/9/EG, EN 50021
und EN 50281−1−1) Elektr. Anschlüsse
nicht unter Spannung trennen!
II 3 G/DEEx nA II T5 X
−5 °C ŢTa Ţ+50 °C
T 80 °C IP65 (Herstellungs
jahr siehe Ex−Kennzeich
nung am Produkt).
Stecker oder Adapter der
elektrischen Anschlüsse
müssen mindestens den
Schutzart IP64 aufweisen!
ElektromagnetischeVerträglichkeit
 Störaussendung
 Störfestigkeit
geprüft nach DIN EN
61000−6−4 (Industrie)1)
geprüft nach DIN EN
61000−6−2 (Industrie)
1) Die Komponente ist vorgesehen für den Einsatz im Industriebereich.

Festo CP−FB11−E 0503f Deutsch 11
Typ CP−FB11−E
Pin 1
BetriebspannungsanschlussElektro
nik
 Nennwert
 Toleranz
 Stromaufnahme CP FB11−E
 Stromaufnahme Gesamtsystem
CP
DC 24V (verpolungssicher)
20,4...26,4 V
Max. 250 mA
Siehe Beschreibung CP−Sys
tem", Tabelle der Stromauf
nahme
Pin 2 Lastspannungsanschluss
 Nennwert
 Toleranz
 Stromaufnahme
DC 24 V (verpolungssicher)
20,4...26,4 V
Summe aller eingeschalteten
CP−Magnetventile; siehe Be
schreibung CP Pneumatik"
Restwelligkeit 4 Vss
(innerhalb der Toleranz)
Ausführliche Informationen über den CP FB11 erhalten Sie
in der Beschreibung P.BE−CP−FB11−E−...

Festo CP−FB11−E 0503f Deutsch12

Festo CP−FB11−E 0503f English 13
1 User instructionsEnglish
The CP field bus node 11 is intended exclusively for use as
a slave on the DeviceNet. The maximum values specified in
the section Technical specifications" must be observed
here.
Detailed information can be found in the manual
P.BE−CP−FB11−E...
Warning
SSwitch off the power supply before connecting or
disconnecting plugs (otherwise this could lead to
functional damage).
SUse power supplies which guarantee reliable electri
cal isolation of the operating voltage as per IEC/DIN
EN 60204−1. Consider also the general requirements
for PELV circuits in accordance with IEC/DIN EN
60204−1.
SConnect an earth conductor of sufficient cross−sec
tional area to the terminal marked with the earth
symbol.
SCommission only a CP system which has been fitted
and wired completely.
If to be used as an explosion−protected operating de
vice, make sure that:
Selectrical contacts are not disconnected under ten
sion
Sthe completely fitted valve terminal with all plugs,
adapters and protective caps complies at least with
protection class IP 64.

Festo CP−FB11−E 0503f English14
2 Connecting and display elements
1Field bus connection
2LEDs for bus, volt
ages and CP strings
3CP connections
4Switch cover
5Rotary and DIL
switches for
configuration
6Connection for
power supply
6
5
2
78
9
0
1
3
4
0
1
3
2
SAVE
POWER
24VDC
POWERV
ERROR
BUSERROR
BUSSTATUS
BUSPOWER
6
5
2
78
9
0
1
3
4
1
2
3
4
5
6
2.1 Pin assignment of the field bus connection
M12 connection Pin no.
14
5
23 1. Screening/shield
2. + 24 V Bus
3. GND Bus
4. Data +
5. Data −
Terminating resistor if the CP system is at the end of the
field bus (looking at socket on the field bus cable):
12
54120 Ohm
0.25 Watt

Festo CP−FB11−E 0503f English 15

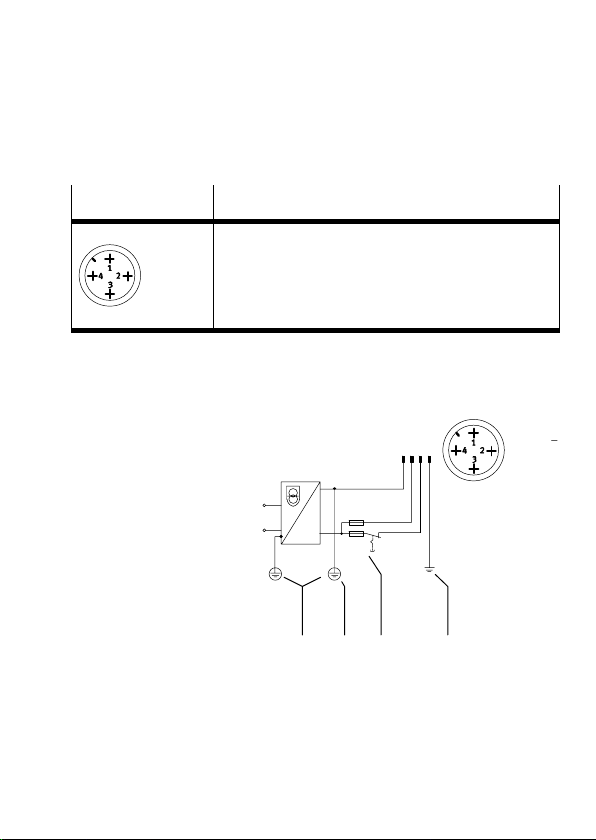

2.2 Pin assignment of power supply connection
M18 connection Pin no.
1. 24 V DC operating voltage for electronics and
inputs
2. 24 V DC load voltage for valves
3. 0 V
4. Functional earth
2.3 Example of connection of PELV power unit and
potential equalization
1PE
2Potential
equalization
3Load voltage can
be switched off
separately and
external fuses
4Earth connection
pin 4 (max. 12 A)
3124
123 42
10 A
3.15 A

Festo CP−FB11−E 0503f English16
3 Configuration
Caution
The node contains electrostatically sensitive compo
nents. The node will be damaged if you touch the con
tact surfaces of the plug connectors or if you do not
observe the regulations for handling electrostatically
sensitive components.
Proceed as follows when configuring:
1. Switch off the power supply.
2. Open the switch cover.
3. Use the rotary/DIL switches to set the following
(see section 4):
 Station number
 Field bus baud rate
Ifdesired: set compatibility.
4. Screw the switch cover tight again.
5. If the CP system is the first or last field bus slave, a
terminating resistor must be fitted (see section 2):
Warning
SCheck the measures required for putting your system
into a safe status in the event of an EMERGENCY
STOP.
Further information can be found in manual
P.BE−CP−FB11−E−...

Festo CP−FB11−E 0503f English 17
4 Rotary and DIL switches
4.1 Setting the station number (rotary switch)
1Address selector
switch for the units
figure
2Address selector
switch for the tens
figure
6
5
2
78
0
1
3
4
9
6
5
2
78
0
1
3
4
9
1
2Example:
Set station number 38
4.2 Setting the field bus baud rate (DIL switch)
DIL switches 125 kBaud 250 kBaud 500 kBaud
ON
1
2
3
4
ON
1
2
ON
1
2
ON
1
2

Festo CP−FB11−E 0503f English18
4.3 Setting the compatibility (DIL switch)
You can adjust the field bus node so that it is compatible
with earlier software versions.
DIL switches Compatible to
earlier versions
Current software
version
Switch element 3
must always be set to
ON.
Version 1.4
(until 01.02.2001)
Version 2.1
(as from 01.02.2001)
as supplied
ON
1
2
3
4
ON
3
4
ON
3
4

Festo CP−FB11−E 0503f English 19
5 Addressing
Example for scanner 1747−SDN The last used string is no. 2.
0
1
3
2
SAVE
POWER
24 V DC
POWER V
ERROR
I/O ERROR
MODULE STATUS
BUS POWER
I:1.2/00...I:1.2/15
I:1.3/00...I:1.3/15
(I:1.4/00...I:1.4/15)
Address range occupied by the CP system
( ) = Reserved address range (occu
p
ied but unused)
I:1.2/00...I:1.4/15
O:1.2/00...O:1.4/15
O:1.2/00...O:1.2/07
(O:1.2/08...O:1.2/15)
O:1.3/00...O:1.3/07
(O:1.3/08...O:1.3/15)
O:1.4/00...O:1.4/07
(O:1.4/08...O:1.4/15)
1. A CP valve location occupies two addresses:
 lower−value address = pilot solenoid 14
 higher−value address = pilot solenoid 12.
2. Electric output or input modules occupy 16 output or
input addresses.

Festo CP−FB11−E 0503f English20
6 Technical specifications
Type CP−FB11−E
Temperature range
 Operation
 Storage
− 5 ... + 50 °C
− 20 ... + 70 °C
Relativehumidity 95 %, non−condensing
Protection class as per EN 60529
Plug connector inserted or provided
with protective cap
IP65
Protection against electric shock
(protection against direct and indirect
contact as per IEC/DIN EN 60204−1)
by means of PELV circuits
(ProtectiveExtra−Low Volt
age)
Protection against explosion
(as per EU guideline 94/9/EG, EN
50021 and EN 50281−1−1), do not dis
connect when under tension
II 3 G/DEEx nA II T5 X
− 5 °C ŢTa Ţ+ 50 °C
T 80 °C IP65 (year of manu
facture see Ex−identification
on the product). Plugs or
adapters of the electric con
nections must comply at least
with protection class IP64!
Elektromagneticcompatibility
 Interference emitted
 Immunity against interference
Tested as per DIN EN
61000−6−4 (industry)1)
Tested as per DIN EN
61000−6−2 (industry)
1) The component is intended for industrial use.
