Kurz−
beschreibung
Brief description
CPV−Ventilinsel
mit/with
AS−Interface
Spec.3.0
ProfilS−7.A.7
Typ/Type
CPV...−GE−ASI−
8E8A−Z−M8−CE
 Deutsch
 English
 Español
 Français
 Italiano
 Svenska
716751
0703NH
Compact performance

FestoCPV...−GE−ASI−8E8A−...−CE0703NH2
Deutsch3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Español27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Français39. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Italiano51. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Svenska63. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
AS−Interface®isa registered trademarkof the AS−Interface
Association
Edition: 0703NH
Original: de
© (FestoAG&Co. KG, D73726Esslingen, Germany, 2007)
Internet: http://www.festo.com
E−Mail: [e-mail]

Festo CPV...−GE−ASI−8E8A−...−CE 0703NH Deutsch 3
1 BenutzerhinweiseDeutsch
Die Ventilinsel Typ CPV...−GE−ASI−8E8A−Z−M8−CE ist aus
schließlich zur Steuerung von pneumatischen Aktuatoren
bestimmt und für den Einsatz in Bussystemen gemäß
AS−Interface−Spezifikation3.0 ausgelegt. Beim Anschluss
handelsüblicher Zusatzkomponenten, wie Sensoren und
Aktoren sind die angegebenen Grenzwerte für Drücke,
Temperaturen, elektrische Daten, Momente usw. einzu
halten.
AS−Interface−Bussysteme und Ventilinseln dürfen nur von
hierfür geschultem Fachpersonal installiert werden. Anga
ben zur Konzeption und Adressierung Ihres Bussystems
finden Sie in der Beschreibung Ihres AS−Interface−Masters.
Ausführliche Informationen zur Pneumatik der Ventilinsel
finden Sie in der Pneumatik−Beschreibung P.BE−CPV−...
Warnung
SSchalten Sie die Spannung aus, bevor Sie Steckver
binder zusammenstecken oder trennen (Funktions
schädigung).
SVerbinden Sie den Erdungsanschluss an der linken
Endplatte niederohmig (kurze Leitung mit großem
Querschnitt) mit dem Erdpotential.
SNehmen Sie nur eine komplett montierte und
verdrahtete Ventilinsel in Betrieb.

Festo CPV...−GE−ASI−8E8A−...−CE 0703NH Deutsch4

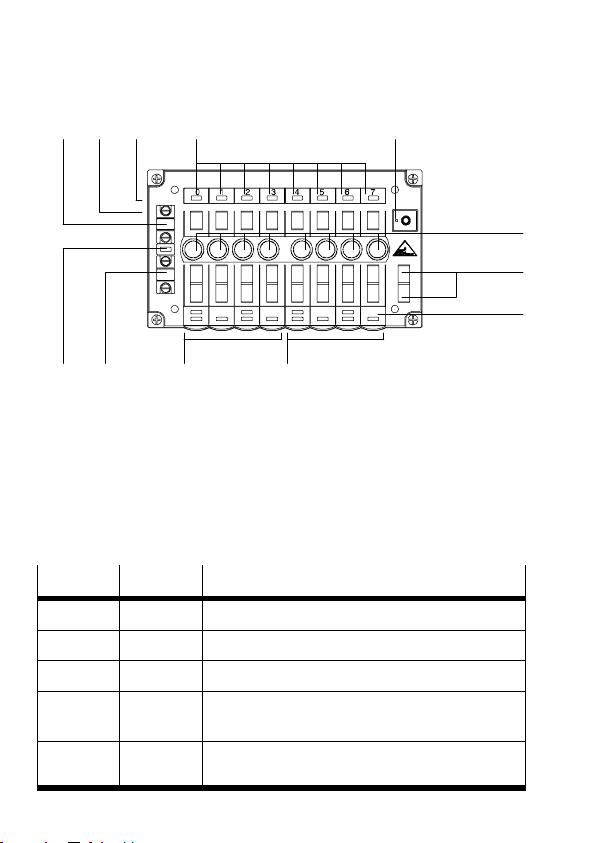

2 Anschluss− und Anzeigeelemente
123 4 5
6
7
8
9
aJaB aA
1AS−Interface−Busanschluss
2Erdungsanschluss
3Typenschild
4LED−Zustandsanzeigefür Eingänge
(grün)
5Adressauswahltaste mit LED (rot)
6Sensoranschlüsse (PNP)
7Beschriftungsfelder für Adressen
8LED−Zustandsanzeige
für Ventile (gelb)
9Ventilplatten Slave 2
aJ Ventilplatten Slave 1
aA Lastspannungs−
anschluss für Ventile
aB PWR−LED (Power, grün),
Fault−LED (Fehler, rot)
PWR−LED Fault−LED Bedeutung
an aus AS−Interface−Spannung vorhanden, kein Fehler
aus aus Keine AS−Interface−Spannung am Bus
blinkt an AS−Interface−Adresse nicht eingestellt (= 0)
an blinkt Kurzschluss/Überlast an den Eingängen oder
Adressauswahltaste betätigt
an an Ausfall der Bus−Kommunikation
(Watchdog abgelaufen)

Festo CPV...−GE−ASI−8E8A−...−CE 0703NH Deutsch 5
3 Installationshinweise
3.1 AS−Interface−Adressen
Vor dem Anschließen an den AS−Interface−Bus: Weisen Sie
jedem Slave eine noch nicht belegte Adresse zu.
Hinweis
 Die Ventilinsel Typ CPV...−GE−ASI−8E8A−Z−M8−CE
enthält 2AS−Interface−Slaves. Sie verhält sich am
AS−Interface−Bus wie zwei einzelne Ventilinseln mit je
4Ein− und 4Ausgängen (Ventilmagnetspulen).
Zuordnung der Ein und Ausgänge (Ventile):
 Slave 1: Eingänge E0 ŪE3; Ausgänge A0 ŪA3
 Slave 2: Eingänge E4 ŪE7; Ausgänge A4 ŪA7.
 Automatische Adressierung mit der Funktion
Automatic adress assignment" des Masters ist
nicht möglich.
 Keine Parametrierung der AS−Interface−Slaves
erforderlich.
Adresszuordnung
Die Zuordnung der Datenbits zu den Ein− und Ausgängen
der beiden unabhängigen Slaves zeigt folgendes Bild:
Slave 1: IO−Code 7HSlave 2: IO−Code 7H
D0 D1 D2D3
E/A E/A E/A E/A
E0 E1 E2E3
A0 A1 A2A3
Eingänge:
Ausgänge:
Datenbits: D0 D1 D2D3
E/A E/A E/A E/A
E4 E5 E6 E7
A4 A5 A6 A7
E/A = Bidirektional (B)
Das Adress−Mapping ist abhängig von der Konfiguration
des Masters.

Festo CPV...−GE−ASI−8E8A−...−CE 0703NH Deutsch6
3.2 Zuweisen der AS−Interface−Adressen
Hinweis
Adressierung der Ventilinsel Typ CPV...−GE−ASI−8E8A−
Z−M8−CE ist nur mit Adressiergeräten nach Spec.2.1
oder höher zulässig.
Andere Adressiergeräte ermöglichen u.U. keinen
eindeutigen Zugriff auf die Slaves und überschreiben
ggf. die ID1−Codes.
Empfehlung: Verwenden Sie zur Adressierung das
Adressiergerät Typ ASI−PRG−ADR mit Adapterkabel Typ
KASI−ADR von Festo.
Werkseinstellung: Slave 1: Adresse #1, A−Slave
Slave 2: Adresse #1, B−Slave
Das Adressiergerät scannt die vorhandenen Slaves im
AS−Interface−Netzwerk.
SWeisen Sie den beiden Slaves nacheinander die
gewünschten Adressen zu.
Betrieb mit AS−Interface−Mastern < Spec.3.0
Der Betrieb mit AS−Interface−Mastern kleiner Spec.3.0 ist
grundsätzlich nicht möglich.

Festo CPV...−GE−ASI−8E8A−...−CE 0703NH Deutsch 7
Adressauswahl−Taste
Sofern versehentlich beiden Slaves die gleiche Adresse
zugewiesen wurde, ist kein eindeutiger Zugriff auf die
Slaves mehr möglich.
Mit der Adressauswahl−Taste kann in diesem Fall Slave1
vom AS−Interface−Bus abgekoppelt werden. Durch Drücken
wird die Taste entriegelt und Slave1 abgekoppelt.
Dadurch ist nur noch Slave2sichtbar, und die Adresse von
Slave2kann geändert werden. Dieser Zustand wird bei
angeschlossener AS−Interface−Busspannung durch die
leuchtende Adressauswahl−LED angezeigt.
Hinweis
Beim Betrieb der Ventilinsel darf die rote Adressaus
wahl−LED nicht leuchten.
Wenn die Adressauswahl−Taste entriegelt wurde:
Verriegeln Sie vor dem Anschluss der Ventilinsel an den
AS−Interface−Bus die Adressauswahl−Taste unbedingt
durch nochmaliges Drücken.
3.3 Adressbelegung der Ventile
Bei der Adressierung verhält sich die Ventilinsel Typ
CPV...−GE−ASI−8E8A−Z−M8−CE wie zwei einzelne Slaves mit
je 4Ein− und 4Ausgängen (siehe Abschnitt 3.1).
Für die beiden Ventilinselhälften sind folgende
Bestückungen möglich:

Festo CPV...−GE−ASI−8E8A−...−CE 0703NH Deutsch8

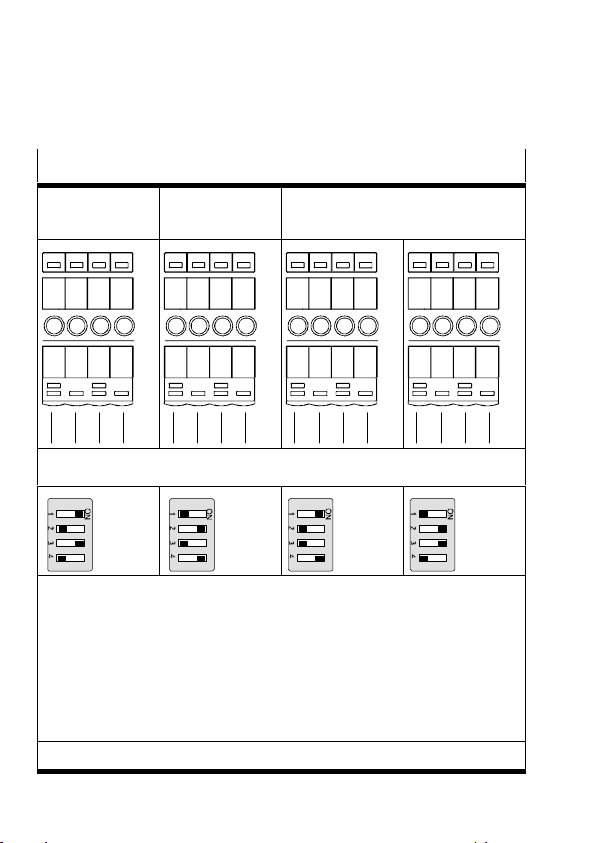

Bestückung der Ventilplätze 1 bis 4 bzw. 5 bis 8
2bistabile
Ventile
4 monostabile
Ventile
1 bistabiles Ventil,
2monostabile Ventile
[J
1
2
3
6767
4
5
[J 2
8888
4
5
13 [J
1
2
6788
4
5
3 [J 2
3
8867
4
5
1
DIP−Schaltereinstellung (siehe Abschnitt 3.7)
1: ON
2: OFF
3: ON
4: OFF
1: OFF
2: ON
3: OFF
4: ON
1: ON
2: OFF
3: OFF
4: ON
1: OFF
2: ON
3: ON
4: OFF
[JŪ3Adressen der Magnetspulen für AS−Interface−Adresse n/m
4Adressen bzw. LEDs der Magnetspulen 14
5Adressen bzw. LEDs der Magnetspulen 12
6Ventilplatten mit 2Ventilmagnetspulen, wie 2monostabile
Ventile, 5/2−Wege−Impulsventil oder 5/3−Wegeventil
(z.B. Code J, N, C, H, G, D, I, E) *)
7Reserve− oder Trennplatte (z. B. Code L, S, T)
8Ventilplatten mit 1 Ventilmagnetspule (z. B. Code M, F, A) *)
*) oder Reserve− bzw. Trennplatte

Festo CPV...−GE−ASI−8E8A−...−CE 0703NH Deutsch 9
3.4 Sensoren anschließen (PNP−Eingänge)
Verwenden Sie zum Anschluss von Sensoren Kabel vom
Typ NEBU−... oder KM8−M8−GSGD−... und Stecker mit
Überwurfmutter, Gewinde M8x1.
Fixieren Sie die Stecker mit Hilfe der Überwurfmutter, um
unbeabsichtigtes Lösen z. B. durch Erschütterungen zu
vermeiden. Verschließen Sie ungenutzte Sensoranschlüsse
mit den Schutzkappen Typ ISK−M8. Nur dann ist die
SchutzartIP65 sichergestellt.
Hinweis
 Die Eingänge sind in Anlehnung an die IEC 1131−2
Typ02realisiert.
 Die Eingänge sind kurzschlussfest. Bei Auftreten
eines Kurzschlusses wird der Slave abgeschaltet. Der
AS−Interface−Master sieht diesen Slave als fehlend.
Wenn der Kurzschluss beseitigt ist, meldet sich der
Slave sofort als funktionsfähig zurück.
1Eingänge des
ersten Slave
2Eingänge des
zweiten Slave
3Pin−Belegung:
1: 24 V
3: 0 V
4: Eingang Ex
01234567
12 3
1
4
3

Festo CPV...−GE−ASI−8E8A−...−CE 0703NH Deutsch10
3.5 AS−Interface−Bus und Lastspannung anschließen
Hinweis
Über den AS−Interface−Bus wird die Sensorversorgung
für die Eingänge bereit gestellt.
Die Spannungsversorgung der Ventile (Ausgänge)
erfolgt über die Zusatzversorgung: die Ventile sind über
den Lastspannungsanschluss getrennt mit 24 V zu
versorgen.
Das AS−Interface hat eine integrierte Watchdog−
Funktion, welche die Ausgänge bei Ausfall der
Bus−Kommunikationzurücksetzt.
Warnung
Verwenden Sie ausschließlich Stromquellen, die eine
sichere elektrische Trennung der Betriebsspannung
nach IEC/DIN EN 60204−1 gewährleisten. Berücksichti
gen Sie zusätzlich die allgemeinen Anforderungen an
PELV−Stromkreise gemäß IEC/DIN EN 60204−1.
Durch die Verwendung von PELV−Stromkreisen wird der
Schutz gegen elektrischen Schlag (Schutz gegen direktes
und indirektes Berühren) nach IEC/DIN EN 60204−1
sichergestellt (Elektrische Ausrüstung von Maschinen,
Allgemeine Anforderungen).

Festo CPV...−GE−ASI−8E8A−...−CE 0703NH Deutsch 11
Beachten Sie bei Stichleitungen:
 Maximale Gesamtlänge des AS−Interface−Bus: 100 m
(ohne Repeater/Extender).
 Leitungslänge des Lastspannungsanschlusses
(abhängig von der Stromaufnahme der Ventilinsel und
den Schwankungen der Lastspannung).

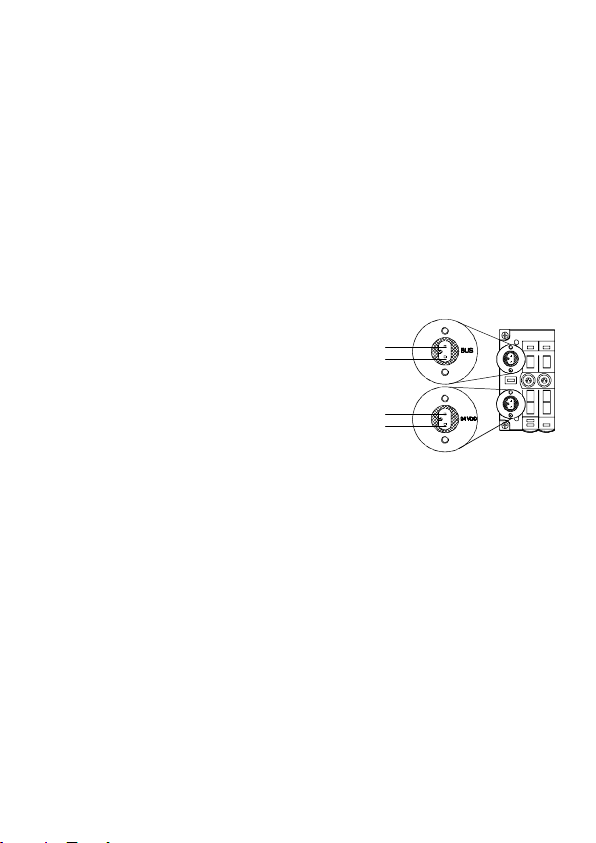

Pin−BelegungBus" (gelbes Kabel):
1Pin 2: AS−Interface + (braun)
2Pin 1: AS−Interface − (hellblau)
Pin−Belegung 24V DC" (schwarzes Kabel):
3Pin 2:+24 V (braun)
4Pin 1: 0 V (blau)
01
1
2
3
4
Verwenden Sie für den Anschluss der Ventilinsel die Kabel
dosen Typ ASI−SD−FK... von Festo. Sie erreichen damit
Schutzart IP65. Gehen Sie wie folgt vor:
1. AS−Interface−Kabel in oberes Teil der Kabeldose
eindrücken.
2. Kabel zugfrei ausrichten.
3. Kabeldose aufstecken und festschrauben
(max. 0,3 Nm).
Verschließen Sie offene Flachkabelenden mit der Kabel
kappe Typ ASI−KK−FK oder der Kabeltülle Typ ASI−KT−FK
von Festo. Sie vermeiden damit Kriechströme und errei
chen Schutzart IP65.

Festo CPV...−GE−ASI−8E8A−...−CE 0703NH Deutsch12

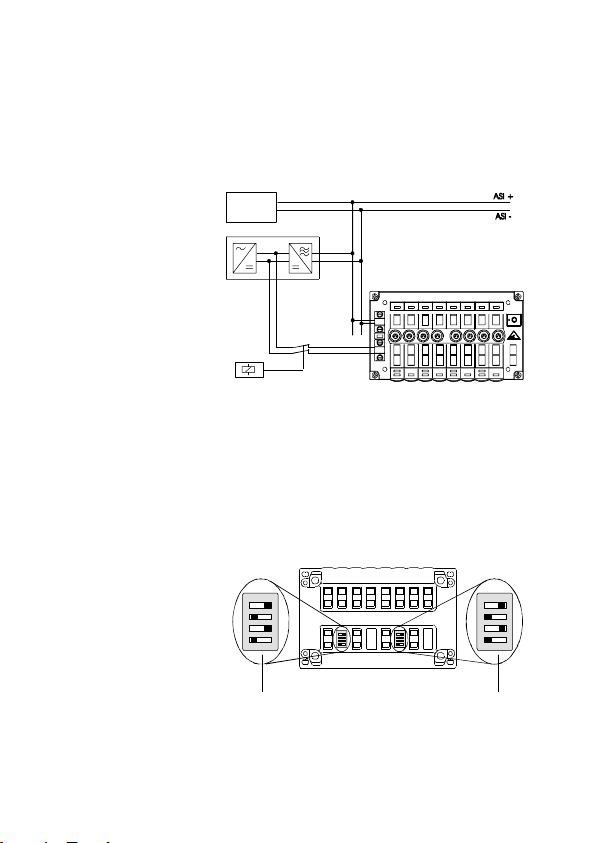

3.6 Anschlussbeispiel Ventilinsel Typ 10
1AS−Interface−Master
2Kombinetzteil von
Festo (elektronisch
abgesichert/kurz
schlussfest)
3Lastspannung
abschaltbar
01234567
1
2
3
3.7 Umbau der Ventilinsel
Die CPV−Ventilinsel kann mit bistabilen und/oder monosta
bilen Ventilen bestückt werden. Bei Umbau muss die neue
Ventilinselkonfiguration an DIP−Schaltern auf der Unter
seite der elektrischen Anschlussplatte eingestellt werden.
1DIP−Schalter 1:
Ventilplätze 1 bis 4
(Slave 1)
2DIP−Schalter 2:
Ventilplätze 5 bis 8
(Slave 2)
ON
1234
ON
1234
1 2
Hinweise zum Lösen der elektrischen Anschlussplatte
finden Sie in der Pneumatik−Beschreibung. Die zulässigen
Ventilkombinationen sowie die zugehörigen DIP−Schalter−
Einstellungen finden Sie in der Tabelle im Abschnitt 3.3.

Festo CPV...−GE−ASI−8E8A−...−CE 0703NH Deutsch 13
4 Technische Daten
Typ CPV...−GE−ASI−8E8A−Z−M8−CE
Allgemeine Technische Daten siehe Pneumatik−Be
schreibung P.BE−CPV−...
Schutzart nach EN 60529 IP65 (alle ungenutzten
Sensoranschlüsse mit
Schutzkappen ISK−M8
verschlossen)
CE−Zeichen (siehe Konformitätserklärung)
èwww.festo.com
nach EU−EMV−Richtlinie
AS−Interface−Daten
 ID−Code
 ID1−Code 1)
ID2−Code
IO−Code
 Profil
ID = AH
ID1 (A−Slave) = 7H
ID1 (B−Slave) = FH
ID2= 7H
IO= 7H
S−7.A.7
AS−Interface−Busanschluss
 Spannungsbereich(verpolungssicher)
 Restwelligkeit
 Max. Stromaufnahme
 alle Eingänge 0−Zustand
 alle Eingänge im 1−Zustand, max.
Stromentnahme durch Sensoren
DC 26,5 Ū31,6 V
Ţ20 mVss
CPV10−... CPV14−...
40 mA 40 mA
200 mA 200 mA
1) Werkseinstellung: Slave 1 = Adresse #1, A−Slave (ID1 = 7H)
Slave 2= Adresse #1, B−Slave (ID1 = FH)

Festo CPV...−GE−ASI−8E8A−...−CE 0703NH Deutsch14
Typ CPV...−GE−ASI−8E8A−Z−M8−CE
Lastspannungsanschluss
 Nennwert (verpolungssicher)
 Restwelligkeit
 Stromaufnahme für 8Ventile (bei 24V)
 beim Einschalten 1)
 nach Stromabsenkung (stationär)
DC 21,6 Ū26,4 V
4 Vss
CPV10−... CPV14−...
240mA 460mA
95mA 120mA
Ventile (siehe Pneumatik−Beschreibung) Watchdog−Funktion
nach ca. 40 Ū100 ms
aktiv
(siehe Abschnitt 3.5)
DigitaleEingänge
 Ausführung
 Max. Stromentnahme
 pro Eingang
 Summenstrom (alle Eingänge geschaltet)
 Logikpegel
 Bezugspotenzial
 Ansprechverzögerung
8 digitale Eingänge in
Anlehnung an
IEC 1131−2Typ2
DC 24 V, PNP,
Zustandsanzeige (LED)
200mA
200mA
EIN: 11 Ū30 V
AUS: −30 Ū5 V
0 V
typ. 3 ms (bei 24 V)
1) für max. 30 ms, alle Ventilspulen gleichzeitig geschaltet

Festo CPV...−GE−ASI−8E8A−...−CE 0703NH English 15
1 User instructionsEnglish
Valve terminal type CPV...−GE−ASI−8E8A−Z−M8−CE has been
designed exclusively for controlling pneumatic actuators
and for use in bus systems in accordance with AS−Interface
specification3.0. If used together with additional commer
cially available components, such as sensors and actua
tors, the specified limits for pressures, temperatures,
electrical data, torques etc. must be observed.
AS−Interface bus systems and valve terminals may only be
installed by personnel especially trained for this purpose.
Specifications on the design and addressing of your bus
system can be found in the manual for the AS−Interface
master.
Detailed information on the pneumatics of the valve ter
minal can be found in the pneumatics manual P.BE−CPV−...
Warning
SSwitch off the power supply before connecting or
disconnecting plugs (otherwise this could lead to
functional damage).
SConnect the earth connection on the left−hand end
plate with low impedance (short cable with large
cross−sectional area) to the earth potential.
SCommission only a valve terminal which has been
fitted and wired completely.

Festo CPV...−GE−ASI−8E8A−...−CE 0703NH English16
2 Connecting and display elements
123 4 5
6
7
8
9
aJaB aA
1AS−Interface bus connection
2Earth connection
3Name plate
4LED status display for inputs
(green)
5Addr. selector button with LED (red)
6Sensor connections (PNP)
7Inscription fields for addresses
8LED status display for
valves (yellow)
9Valve plates slave 2
aJ Valve plates slave 1
aA Load voltage
connection for valves
aB PWR LED (power, green),
Fault LED (fault, red)
PWR LED Fault LED Meaning
on out AS−Interface voltage applied, no fault
out out No AS−Interface voltage on the bus
flashes on AS−Interface address not set (= 0)
on flashes Short circuit/overload at the inputs or
address selector button actuated
on on Bus communication failed (watchdog expired)

Festo CPV...−GE−ASI−8E8A−...−CE 0703NH English 17
3 Installation instructions
3.1 AS−Interface addresses
Before connecting to the AS−Interface bus: assign an
unused address to each slave.
Note
 Valve terminal type CPV...−GE−ASI−8E8A−Z−M8−CE
contains 2AS−Interface slaves. The valve terminal
behaves on the AS−Interface bus like two individual
valve terminals each with 4inputs and 4outputs
(valve solenoid coils).
Assignment of the inputs and outputs (valves):
 slave 1: inputs I0 ŪI3; outputs O0 ŪO3
 slave 2: inputs I4 ŪI7; outputs O4 ŪO7.
 Automatic addressing with the function Automatic
address assignment" of the master is not possible.
Itis not necessary to parametrize the AS−Interface
slaves.
Address assignment
The assignment of the data bits to the inputs and outputs
of both independent slaves is shown in the following
diagram.
Slave 1: IOcode 7HSlave 2: IOcode 7H
D0 D1 D2D3
I/OI/OI/OI/O
I0 I1 I2I3
O0O1O2 O3
Inputs:
Outputs:
Data bits: D0 D1 D2D3
I/OI/OI/OI/O
I4 I5 I6 I7
O4O5O6O7
I/O= Bidirectional (B)
The address mapping depends on the configuration of the
master.

Festo CPV...−GE−ASI−8E8A−...−CE 0703NH English18
3.2 Assigning the AS−Interface addresses
Note
Addressing of valve terminal type CPV...−GE−ASI−8E8A−
Z−M8−CE is only permitted with addressing devices acc.
to specification2.1 or higher.
Other addressing devices do not allow unique access to
the slaves, among other things, and may overwrite the
ID1 codes.
Recommendation:
For addressing use addressing device type ASI−PRG−ADR
with adapter cable type KASI−ADR from Festo.
Factory setting: slave 1: address #1, A−slave
slave 2: address #1, B−slave
The addressing device scans the existing slaves in the
AS−Interface network.
SAssign the desired addresses to the two slaves one
after the other.
Operation with AS−Interface masters < specification3.0
Operation with AS−Interface masters less than specifica
tion3.0 is fundamentally not possible.

Festo CPV...−GE−ASI−8E8A−...−CE 0703NH English 19
Address selector button
If by mistake, the same address is assigned to both slaves,
unique access to the slaves is no longer possible.
In this case you can use the address selector button to
decouple slave1 from the AS−Interface bus. Press on the
button to unlock it and decouple slave1. After this is
done, only slave2is visible, and the address of slave2can
be changed. If the AS−Interface bus voltage is connected,
this status will be indicated by the address selector LED
which will light up.
Note
The red address selector LED must not light up when
the valve terminal is operating.
If the address selector button has been unlocked:
Lock the address selector button by pressing it again
before the valve terminal is connected to the AS−Inter
face bus.
3.3 Address assignment of the valves
When addressed, the valve terminal type
CPV...−GE−ASI−8E8A−Z−M8−CE behaves like two individual
slaves each with 4inputs and 4outputs (see section 3.1).
Both valve terminal halves can be fitted with equipment as
follows:

Festo CPV...−GE−ASI−8E8A−...−CE 0703NH English20
Equipment fitted in valve positions 1 to 4 or 5 to 8
2double−
solenoid valves
4 single−sole
noid valves
1 double−solenoid valve,
2single−solenoid valves
[J
1
2
3
6767
4
5
[J 2
8888
4
5
13 [J
1
2
6788
4
5
3 [J 2
3
8867
4
5
1
DIP switch setting (see section 3.7)
1: ON
2: OFF
3: ON
4: OFF
1: OFF
2: ON
3: OFF
4: ON
1: ON
2: OFF
3: OFF
4: ON
1: OFF
2: ON
3: ON
4: OFF
[JŪ3addr. of the solenoid coils for the AS−Interface addr. n/m
4addresses or LEDs of solenoid coils 14
5addresses or LEDs of solenoid coils 12
6valve plates with 2valve solenoid coils, such as 2single−
solenoid valves, 5/2−way double−solenoid valve or 5/3−way
valve (e.g. code J, N, C, H, G, D, I, E) *)
7blanking plate or separator plate (e.g. code L, S, T)
8valve plates with 1 valve solenoid coil (e.g. code M, F, A) *)
*) or blanking plate or separator plate
