GE Druck DPI 620 Genii User manual

GE Measurement & Control
2 May 2013 K0542
Druck DPI 620 Genii
Advanced Modular Calibrator
Quick Start Guide
English Français Deutsch
Italiano Español Português
Русский 中文 Ελληνικά
Dansk Čeština Magyar
LietuviųLatviešu Svenska
Nederlands Bokmål Polski
Türkçe Română日本語

GE Measurement & Control
2 May 2013 K0542
© 2013 General Electric Company. All Rights Reserved. Specifications are
subject to change without notice. GE is a registered trademark of General
Electric Company. Other company or product names mentioned in this
document may be trademarks or registered trademarks of their respective
companies, which are not affiliated with GE.

Quick Start Guide Druck DPI 620 Genii
3 May 2013 K0542 Issue 2 1-1
1 Overview
The Druck DPI620 Genii is a battery-powered instrument for electrical
measure and source operations and HART®communications. The
Druck DPI 620 Genii also supplies the power and user interface
functions for all optional items. The touch-screen displays up to six
different parameters.
2 Equipment in the Box
The following items are supplied with the Druck DPI 620 Genii:
• DC power supply/battery charger unit.
• Li-polymer battery.
• Set of six test leads.
• AC Probe.
• Quick Start Guide.
•Stylus.
3 Optional Items
The items that follow are optional items which can be used with the
Druck DPI 620 Genii:
•Pressure Module Carrier, MC 620, this attaches directly to the
Druck DPI 620 Genii to make a fully integrated pressure
instrument.
•Pressure Module, PM 620, this attaches to the pressure module
carrier (MC 620) or a pressure station (PV 62X) to enhance the
pressure measurement functionality.
•Pressure Stations, PV 62X, if the Druck DPI 620 Genii is installed in
a pressure station, it becomes a fully integrated pressure
calibrator.

Quick Start Guide Druck DPI 620 Genii
3 May 2013 K0542 Issue 2 1-2
WARNING
3.1 Electrical warnings
• To prevent electrical shocks or damage to the instrument, do
not connect more than 30V CAT I between the terminals, or
between the terminals and the ground (earth).
• External circuits should have appropriate insulation to the
mains.
• To prevent electrical shocks, use only the GE specified AC
probe (Part: IO620-AC) to measure AC voltages that are more
than 20 Vrms. Do not connect more than 300V CAT II between
the IO620-AC leads, or between the leads and the ground
(earth). Attach it to the specified connections only.
• This instrument uses a Lithium-Polymer (Li-Polymer) battery
pack. To prevent an explosion or fire, do not short circuit, do
not disassemble, and keep it safe from damage.
• To prevent an explosion or fire, use only the GE specified
battery (Part: 191-356), power supply (Part: 191-339) and
battery charger (Part: IO620-CHARGER).
• To prevent battery leakage or heat generation, only use the
battery charger and power supply in the temperature range 0
to 40°C (32 to 104°F).
• The power supply input range is 100 – 240Vac, 50 to 60Hz,
250mA, installation category CAT II.
• Position the power supply so not to obstruct the supply
disconnecting device.
• To make sure the display shows the correct data, disconnect
the test leads before power is set to on or change to another
measure or source function.
• To prevent a dangerous release of pressure, make sure that all
the related pipes, hoses and equipment have the correct
pressure rating, are safe to use and are correctly attached.

Quick Start Guide Druck DPI 620 Genii
3 May 2013 K0542 Issue 2 1-3
4 Install the Battery
1. Remove the five Pozidriv screws (A) (Ref: Fig 1, Rear View).
2. Remove the battery cover.
3. Check the connections on the battery line up with the connections
in the battery compartment.
4. Place the battery in the battery compartment.
5. Replace the battery cover.
6. Secure the cover with the five Pozidriv screws.
Fig 1 Rear View
5 Charge the Battery
1. Connect the DC power supply/battery charger unit in to the +5VDC
connection on the side of the unit (Ref: Fig 2 Side View).
2. The battery can also be charged using the USB connections (Ref:
Fig 2 Side View).
3. The unit can be On or Off when charging. Charging times maybe
longer if charging when the unit is On.
5.1 Battery Charging
Charging Connection Charge Time
DC Power Supply 6.5 Hours
External Battery Charger 6.5 Hours
Mini USB Connection 13 Hours.

Quick Start Guide Druck DPI 620 Genii
3 May 2013 K0542 Issue 2 1-4
6 Basic Modes
6.1 Power On.
From OFF – press the power button (Ref: Fig 2, Side View) until the
dashboard is displayed.
6.2 Power Off.
Press and hold power button until the screen is blank.
6.3 Sleep Mode.
Press and release power for sleep mode.
6.4 Power up from Sleep Mode.
Ref: 6.1 Power On.
When powered-up from sleep mode the instrument always opens
the last screen shown before going into sleep mode.
6.5 Themes
Two themes are available GE Dark and GE Light, select the correct
theme for the light level. Select the Settings icon to access Themes.
.
Fig 2 Side View

Quick Start Guide Druck DPI 620 Genii
3 May 2013 K0542 Issue 2 1-5
7 Druck DPI 620 Genii, Modes (Ref: Fig 3, Dashboard)
The Druck DPI 620 Genii can be used as follows:
• Calibrator (with independent functions on each of six channels).
•HART
®Communicator
• Foundation Field-bus Communicator
•Scope
• Meter
•Calibrator.
7.1 The Dashboard navigation.
The dashboard is navigated by swiping a finger from top to bottom
while touching the screen.
Functions screens are navigated by swiping a finger from right to
left while touching the screen.
7.2 Set Date, Time and Language
Select the Settings icon to access Date, Time and Language menus.
7.3 Druck DPI 620 Genii Manual
Select the Manual icon on the Dashboard to access the manual. All
the information required to operate the Druck DPI 620 Genii is in
the manual section of the Dashboard.

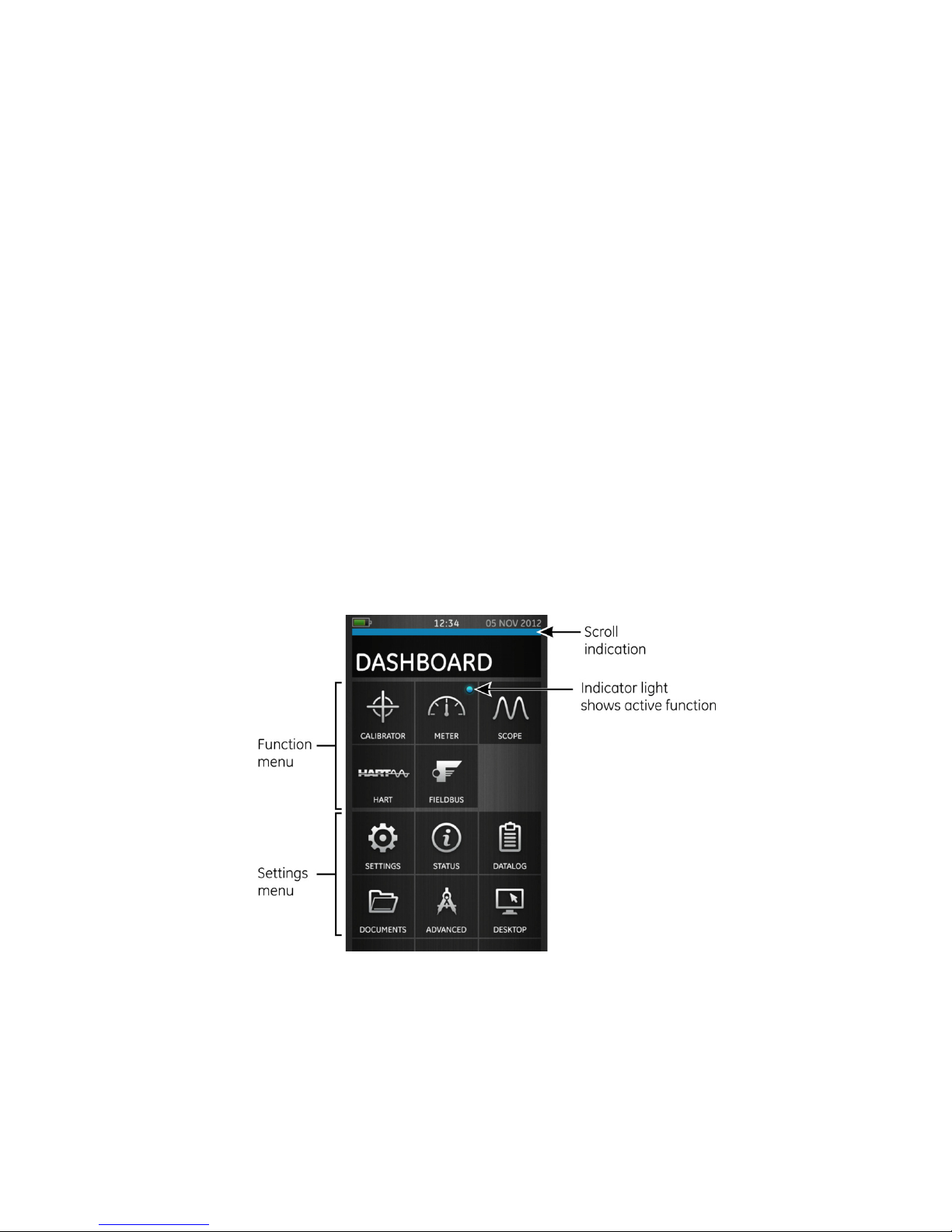

Fig 3 Dashboard - Touch Screen
Note: Field-bus is not installed on all units.

Quick Start Guide Druck DPI 620 Genii
3 May 2013 K0542 Issue 2 1-6
8 Example Dashboard Functions
8.1 Calibrator

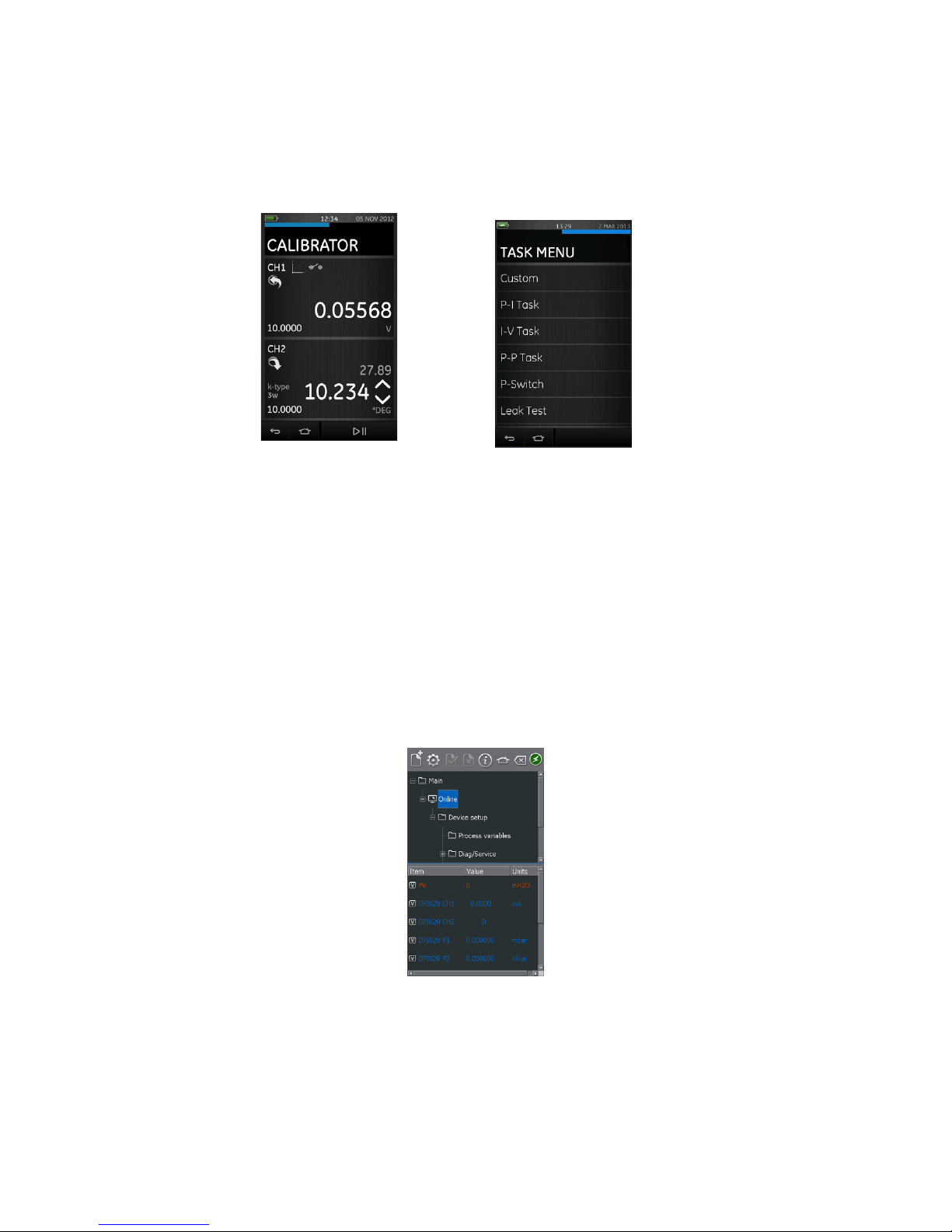

Fig 4 Calibration Screens
Use this application to compare the output of a test device/system
with the input.
Advanced calibrator features
• Data logging capabilities. Store test results.
• Documenting capabilities. Perform automatic procedures and
store the results.
8.2 HART®
Fig 5 HART®Screen

Quick Start Guide Druck DPI 620 Genii
3 May 2013 K0542 Issue 2 1-7
Use the HART® application to do the following:
• Communicate with HART® protocol devices
• Read and change HART® device settings
• Trim and calibrate HART® device variables.
9 Over-voltage Categories
The following summary of installation and measurement over-voltage
categories come from IEC61010-1. The four over-voltage categories,
are CAT I to CAT IV, which indicate the severity of an over-voltage
transient.
10 General Specification
Refer to Data Sheet.
11 Environmental Conditions
Refer to Data Sheet.
12 Customer Service
www.ge-mcs.com
Over-voltage
Category Description
CAT I This is the least severe over-voltage transient. CAT I
equipment cannot be directly connected to the mains
power. An example of CAT I equipment is a process
loop powered device.
CAT II This is for single phase electrical installation. Examples
are appliances and portable tools.

Quick Start Guide Druck DPI 620 Genii
3 May 2013 K0542 Issue 2 1-8
Intentionally Blank

Startvejledning Druck DPI 620 Genii
2 maj 2013 K0542 Udgave 2 1-1
1 Oversigt
Druck DPI620 Genii er et batteridrevet produkt til elektrisk måling og
kildefunktion samt HART®-kommunikation. Druck DPI 620 Genii leverer
også strøm og brugergrænsefladefunktioner til alt ekstraudstyr.
Berøringsskærmen viser op til seks forskellige parametre.
2 Udstyr i kassen
Følgende genstande leveres sammen med Druck DPI 620 Genii:
• DC-strømforsyning/batterioplader
• Litiumpolymerbatteri
• Et sæt med seks testledninger
•AC-sonde
• Startvejledning
•Stylus
3 Ekstraudstyr
Følgende genstande er ekstraudstyr, som kan bruges sammen med
Druck DPI 620 Genii:
•Trykmodulkonsol, MC 620. Denne fastgøres direkte til Druck DPI
620 Genii, og tilsammen udgør de en fuldt integreret trykmåler.
•Trykmodul, PM 620. Denne fastgøres til trykmodulkonsollen (MC
620) eller en trykstation (PV 62X) for at forbedre
trykmålingsfunktionen.
•Trykstationer, PV 62X. Hvis Druck DPI 620 Genii installeres i en
trykstation, bliver den en fuldt integreret trykkalibrator.

Startvejledning Druck DPI 620 Genii
2 maj 2013 K0542 Udgave 2 1-2
ADVARSEL
3.1 Elektriske advarsler
• For at undgå elektrisk stød eller skader på produktet må der
ikke tilsluttes mere end 30 V CAT I mellem klemmerne eller
mellem klemmerne og jord.
• Perifere kredsløb skal være korrekt isoleret fra lysnettet.
• For at undgå elektrisk stød må der kun anvendes den
AC-sonde, der er specificeret af GE (del: IO620-AC) til at måle
vekselspændinger på mere end 20 Vrms. Der må ikke tilsluttes
mere end 300 V CAT II mellem IO620-AC-ledningerne eller
mellem ledningerne og jord. Tilslut kun til de angivne
tilslutninger.
• Dette produkt anvender en litiumpolymerbatteripakke
(Li-Polymer). For at undgå eksplosion eller brand må
batteripakken ikke kortsluttes, skilles ad eller beskadiges.
• For at undgå eksplosion eller brand må der kun anvendes et
batteri som specificeret af GE (del: 191-356), strømforsyning
(del: 191-339) og batterioplader (del: IO620-CHARGER).
• For at undgå batterilækage eller generering af varme må
batteriopladeren og strømforsyningen kun anvendes i
temperaturområdet 0-40 °C.
• Strømforsyningsområdet er 100-240 VAC, 50-60 Hz, 250 mA,
installationskategori CAT II.
• Anbring strømforsyningen, så den ikke blokerer for
strømafbryderen.
• For at være sikker på, at displayet viser de korrekte data, skal
testledningerne afbrydes, før der tændes for strømmen, eller
før der ændres til en anden målings- eller kildefunktion.
• For at undgå farlig frigivelse af tryk skal det sikres, at alle
tilhørende rør, slanger og alt udstyr har den korrekte
trykklassificering, er sikkert at anvende og korrekt monteret.

Startvejledning Druck DPI 620 Genii
2 maj 2013 K0542 Udgave 2 1-3
4 Installer batteriet
1. Fjern de fem Pozidriv-skruer (A) (ref: fig. 1, set bagfra).
2. Fjern batteridækslet.
3. Kontroller, at tilslutningerne på batteriet passer sammen med
tilslutningerne i batterirummet.
4. Anbring batteriet i batterirummet.
5. Sæt batteridækslet på plads.
6. Fastgør dækslet med de fem Pozidriv-skruer.
Fig. 1, set bagfra
5 Oplad batteriet
1. Tilslut DC-strømforsyningen/batteriopladeren til +5 VDC-
tilslutningen på siden af enheden (ref: fig. 2, set fra siden).
2. Batteriet kan også oplades ved hjælp af USB-forbindelserne (ref:
fig. 2, set fra siden).
3. Enheden kan være tændt eller slukket under opladning.
Opladningstiden kan forlænges, hvis enheden oplades, mens den
er tændt.
5.1 Opladning af batteri
Opladningsforbindelse Opladningstid
DC-strømforsyning 6,5 time
Ekstern batterioplader 6,5 time
USB-minitilslutning 13 timer

Startvejledning Druck DPI 620 Genii
2 maj 2013 K0542 Udgave 2 1-4
6 Grundlæggende indstillinger
6.1 Tænd.
Fra OFF – tryk på afbryderknappen (ref: fig. 2, set fra siden), indtil
betjeningspanelet vises.
6.2 Sluk.
Tryk på afbryderknappen, og hold den nede, indtil skærmen er tom.
6.3 Dvaletilstand.
Tryk på afbryderknappen og slip den igen for at gå i dvaletilstand.
6.4 Tænd fra dvaletilstand.
Ref: 6.1 Tænd.
Den sidste skærm, der blev vist før dvaletilstand, åbnes altid igen,
når produktet tændes fra dvaletilstand.
6.5 Temaer
Der er to tilgængelige temaer: GE Dark og GE Light. Vælg det
korrekte tema til belysningsniveauet. Vælg ikonet Settings
(Indstillinger) for at få adgang til Themes (Temaer).
.
Fig. 2, set fra siden
+5 VDC

Startvejledning Druck DPI 620 Genii
2 maj 2013 K0542 Udgave 2 1-5
7 Druck DPI 620 Genii, tilstande (ref: fig. 3, betjeningspanel)
Druck DPI 620 Genii kan bruges som følger:
• Kalibrator (med uafhængige funktioner på hver af seks kanaler)
•HART
®-kommunikator
• Foundation Fieldbus-kommunikator
•Område
•Måler
• Kalibrator
7.1 Navigation på betjeningspanelet
Der navigeres på betjeningspanelet ved at stryge med en finger fra
øverst til nederst, mens skærmen berøres.
Der navigeres på funktionsskærmene ved at stryge med en finger
fra højre til venstre, mens skærmen berøres.
7.2 Indstilling af dato, klokkeslæt og sprog
Vælg ikonet Settings (Indstillinger) for at få adgang til menuerne
Date (Dato), Time (Klokkeslæt) og Language (Sprog).
7.3 Druck DPI 620 Genii Manual
Vælg ikonet Manual på betjeningspanelet for at få adgang til
manualen. Alle de oplysninger, der er nødvendige for at betjene
Druck DPI 620 Genii, findes i sektionen Manual på
betjeningspanelet.
Fig. 3 Betjeningspanel – berøringsskærm
Bemærk: Fieldbussen er ikke installeret på alle enheder.
Funktions-
menu
Indstillings-
menu
Rullepanel
Indikatorlys, der viser
den aktive funktion

Startvejledning Druck DPI 620 Genii
2 maj 2013 K0542 Udgave 2 1-6
8 Eksempel på funktioner på betjeningspanelet
8.1 Kalibrator
Fig. 4 Kalibratorskærme
Brug denne applikation til at sammenligne output fra testenhed/-
system med input.
Avancerede kalibreringsfunktioner
• Dataoptegnelsesfunktioner. Gem testresultater.
• Dokumenteringsfunktioner. Udfør automatiske procedurer, og
gem resultaterne.
8.2 HART®
Fig. 5 HART®-skærm

Startvejledning Druck DPI 620 Genii
2 maj 2013 K0542 Udgave 2 1-7
Brug HART®-applikationen til at gøre følgende:
• Kommunikere med HART®-protokolenheder
• Læse og skifte HART®-enhedsindstillinger
• Justere og kalibrere HART®-enhedsvariabler.
9 Overspændingskategorier
Følgende oversigt over installations- og
målingsoverspændingskategorier kommer fra IEC61010-1. De fire
overspændingskategorier er CAT I til CAT IV, hvilket angiver styrken af
en forbigående overspænding.
10 Generel specifikation
Se databladet.
11 Miljøforhold
Se databladet.
12 Kundeservice.
www.ge-mcs.com
Overspænding
Kategori Beskrivelse
CAT I Dette er den mindste forbigående overspænding. CAT
I-udstyr kan ikke sluttes direkte til netspændingen. Et
eksempel på CAT I-udstyr er en enhed med
processløjfestrøm.
CAT II Dette er for enfaset elektrisk installation. Nogle
eksempler på dette er apparater og bærbart værktøj.

Startvejledning Druck DPI 620 Genii
2 maj 2013 K0542 Udgave 2 1-8
Forsætligt tom

Kurzanleitung Druck DPI 620 Genii
2 Mai 2013 K0542 Auflage 2 1-1
1Überblick
Der Druck DPI620 Genii ist ein batteriegetriebenes Instrument, das für
elektrische Messungen, als Stromquelle und für die HART®-
Kommunikation verwendet werden kann. Der Druck DPI 620 Genii
liefert außerdem die Stromversorgung und Benutzeroberflächen-
Funktionen für alle optionalen Komponenten. Auf dem Touchscreen
können bis zu sechs verschiedene Parameter angezeigt werden.
2 Lieferumfang
Mit dem Druck DPI 620 Genii werden folgende Artikel geliefert:
• Gleichstrom-Netzteil/Akku-Ladegerät
• Lithium-Polymer-Akku
•SatzmitsechsPrüfkabeln
•Wechselstrom-Messkopf
• Kurzanleitung
• Eingabestift
3 Optionale Komponenten
Die folgenden Geräte sind optionale Komponenten, die mit dem Druck
DPI 620 Genii verwendet werden können:
•Druckmodul-Träger MC 620: Wird direkt am Druck DPI 620 Genii
angebracht, um ein vollständig integriertes Druckmessgerät
herzustellen.
•Druckmodul, PM 620: Dieses Modul wird am Druckmodulträger
(MC 620) oder einer Druckstation (PV 62X) angebracht, um die
Druckmessfunktion zu optimieren.
•Druckstationen, PV 62X: Wenn der Druck DPI 620 Genii in einer
Druckstation installiert wird, kann er als vollständig integrierter
Druckkalibrator verwendet werden.

Kurzanleitung Druck DPI 620 Genii
2 Mai 2013 K0542 Auflage 2 1-2
WARNUNG
3.1 Warnungen in Bezug auf elektrische Anlagen
• Legen Sie keine höheren Spannungen als 30 V, CAT I zwischen
den Klemmen bzw. zwischen den Klemmen und der Masse
(Erde) an, um elektrische Schläge und Beschädigungen des
Geräts zu vermeiden.
• Externe Stromkreise müssen zur Netzversorgung adäquat
isoliert sein.
• Um elektrische Schläge zu vermeiden, verwenden Sie nur den
von GE angegebenen Wechselspannungs-Messkopf
(Teilenummer: IO620AC) zur Messung von
Wechselspannungen über 20 V(eff). Schließen Sie nicht mehr
als 300 V, CAT II zwischen den Kabeln des IO620-AC oder den
Kabeln und der Masse (Erde) an. Schließen Sie den Messkopf
nur an die angegebenen Anschlüsse an.
• Dieses Gerät verwendet einen Lithium-Polymer-Akku. Um
Explosions- und Brandgefahr zu vermeiden, darf der Akku
nicht kurzgeschlossen, zerlegt oder beschädigt werden.
• Um Explosions- und Brandgefahr zu vermeiden, verwenden
Sie nur den von GE vorgeschriebenen Akku (Teile-Nr. 191-356)
sowie das vorgeschriebene Netzteil (Teile-Nr.: 191-339) und
Akku-Ladegerät (Teile-Nr.: IO620-CHARGER).
• Betreiben Sie das Ladegerät und das Netzteil ausschließlich in
einem Temperaturbereich von 0 bis 40 °C (32 bis 104 °F), um ein
Auslaufen des Akkus und Wärmeentwicklung zu vermeiden.
• Der Eingangsbereich des Netzteils beträgt 100 bis 240 VAC, 50
bis 60 Hz, 250 mA, Installationskategorie CAT II.
• Positionieren Sie das Netzteil so, dass der Netzstrom-
Trennschalter nicht verdeckt wird.
• Um sicherzustellen, dass die richtigen Daten am Display
angezeigt werden, müssen Sie die Prüfkabel trennen, bevor Sie
die Stromversorgung zu den Mess- und Geberfunktionen
einschalten oder zu einer anderen Funktion umschalten.
• Um ein schlagartiges Entweichen von Druck zu vermeiden,
stellen Sie sicher, dass alle Rohre, Schläuche und Geräte auf
den richtigen Nenndruck eingestellt sind, der Betrieb der
Komponenten sicher ist und alle Komponenten
ordnungsgemäß angebracht sind.
