Heatscope MHS-SM1600BK.100 User manual

ORIGINAL MONTAGE-
UND GEBRAUCHSANLEITUNG
Elektrischer Ambiente Carbon Heizstrahler
für Innen- und Außenbereiche
Made in Germany
ORIGINAL INSTALLATION
AND INSTRUCTION MANUAL
Electric ambient carbon radiant heater
for indoor and outdoor areas
DE
EN

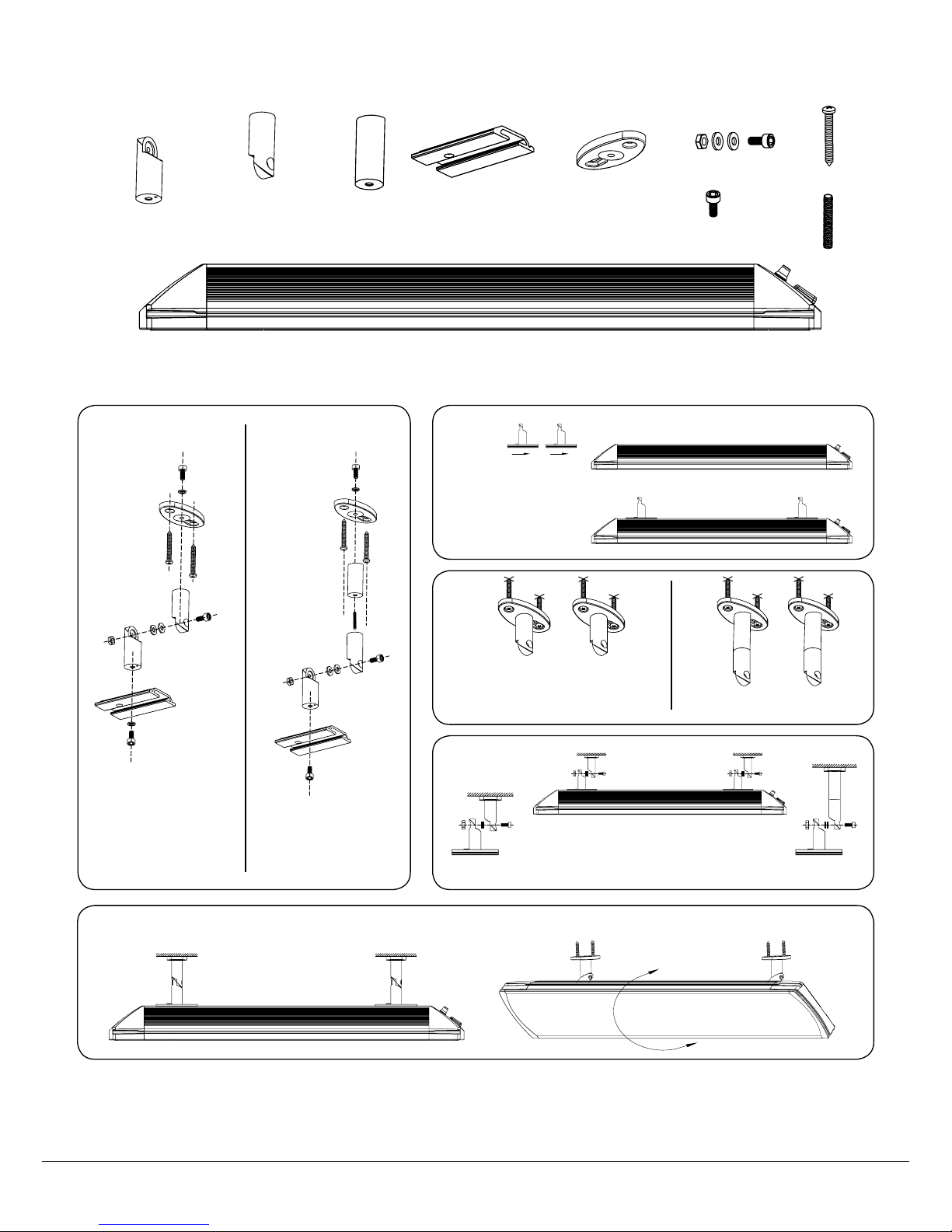

Deckenmontage / Ceiling Installaon
2 x2 x 2 x
4 x
1 x
1. 2.
3.
2 x
4.
2 x 2 x2 x 4 x
2 x
2 x
nicht-brennbarer Untergrund
non combusble surface
brennbarer Untergrund
combusble surface
nicht-brennbarer Untergrund
non combusble surface
brennbarer Untergrund
combusble surface
nicht-brennbarer Untergrund
non combusble surface
brennbarer Untergrund
combusble surface

Wandmontage / Wall mounng
1. 2.
3.
2 x
4.
1 x
2 x
2 x2 x 2 x 4 x2 x 2 x2 x2 x 2 x 4 x2 x 2 x 4 x

Liebe Kunden,
vielen Dank, dass Sie sich für den Kauf eines elektrischen HEATSCOPE® Heizstrahlers entschieden haben. Der
sog. Ambiente-Strahler auf Infrarot-Basis wird unter höchsten Qualitätsansprüchen und nach gülgen CE/EN/
DIN Standards und EU-Richtlinien in Deutschland hergestellt. Es werden ausschließlich geprüe, umweltverträg-
liche Materialien und Komponenten verwendet.
Fast medium wave HEATSCOPE® Carbon-Heizstrahler (Infrarot-Strahlung mit schneller Mielwelle) wurden für
den privaten und gewerblichen Einsatz konzipiert und erzeugen Wärme innerhalb von wenigen Sekunden dort,
wo sie benögt wird – auf Terrassen, in Wintergärten und Glashäusern, in Pavillons und Raucherbereichen, in
Wellness-Arealen und Außenbereichen. Der Infrarot-Strahler ermöglicht es, die Wärme im Idealfall zielgerichtet
über eine Distanz von bis zu 3,5 Metern zu transporeren. Bei korrekter Installaon des Heizstrahlers ist eine
Energie-Einsparung von 30–40% gegenüber handelsüblichen Halogen-Strahlern bei gleicher Leistung möglich
– dank der verwendeten Carbon-Technologie in Verbindung mit einem patenerten hochezienten Reektor-
und Lüungssystems.
Lesen Sie bie vor der Installaon diese Bedienungsanleitung sorgfälg durch und befolgen Sie die einzelnen
angesprochenen Punkte genau, um mögliche Gefahren für sich, Ihre Familien, Freunde und Bekannte auszu-
schließen. Bei Unklarheiten kontakeren Sie den Verkäufer oder Hersteller.
Bewahren Sie die Anleitung auf, um ggf. später darin nachschlagen zu können. Geben Sie die Bedienungsan-
leitung an jeden nachfolgenden Besitzer des HEATSCOPE® weiter. Stellen Sie sicher, dass ggf. erhaltene Ergän-
zungen in die Bedienungsanleitung eingefügt werden.
Sollte die Bedienungsanleitung verloren gehen, fordern Sie beim Verkäufer oder Hersteller bie ein neues
Exemplar an.
Vergewissern Sie sich vor der Installaon, dass die Betriebsspannung derjenigen entspricht, die auf dem Typen-
schild des HEATSCOPE® angegeben ist.
Diese Bedienungsanleitung ist ausschließlich für die erhältlichen Serienprodukte besmmt. Bei Sonderanfer-
gungen können Abweichungen der technischen Daten, der Montageanforderungen und der Abmessungen
möglich sein.
DE
Art.-Nr. Farbe Leistung Gewicht Maße (inkl. Halterung)
MHS-SM1600BK.100 / MHS-SP1600BK.100
Front: schwarz
Korpus: tan
1600 W 3,5 kg 600 x 184 x 82 mm
MHS-SM2200BK.100 / MHS-SP2200BK.100 2200 W 4,0 kg 670 x 184 x 82 mm
MHS-SM2800BK.100 / MHS-SP2800BK.100 2800 W 4,5 kg 810 x 184 x 82 mm
MHS-SM1600WT.100 / MHS-SP1600WT.100
Front: weiß
Korpus: weiß
1600 W 3,5 kg 600 x 184 x 82 mm
MHS-SM2200WT.100 / MHS-SP2200WT.100 2200 W 4,0 kg 670 x 184 x 82 mm
MHS-SM2800WT.100 / MHS-SP2800WT.100 2800 W 4,5 kg 810 x 184 x 82 mm
MHS-VT1600BK.100 /
MHS-VE1600BK.100
Front: schwarz
Korpus: tan
1600 W 6,0 kg 810 x 184 x 90 mm
MHS-VT2200BK.100 /
MHS-VE2200BK.100 2200 W 8,0 kg 1160 x 184 x 90 mm
MHS-VT3200BK.100 /
MHS-VE3200BK.100 3200 W 11,0 kg 1660 x 184 x 90 mm
MHS-VT1600WT.100 /
MHS-VE1600WT.100
Front: weiß
Korpus: weiß
1600 W 6,0 kg 810 x 184 x 90 mm
MHS-VT2200WT.100 /
MHS-VE2200WT.100 2200 W 8,0 kg 1160 x 184 x 90 mm
MHS-VT3200WT.100 /
MHS-VE3200WT.100 3200 W 11,0 kg 1660 x 184 x 90 mm
1. Abmessungen & Spezikaonen

MHS-VE1600BK.100, MHS-VE2200BK.100, MHS-VE3200BK.100
MHS-VE1600WT.100, MHS-VE2200WT.100, MHS-VE3200WT.100
MHS-VT1600BK.100, MHS-VT2200BK.100, MHS-VT3200BK.100
MHS-VT1600WT.100, MHS-VT2200WT.100, MHS-VT3200WT.100

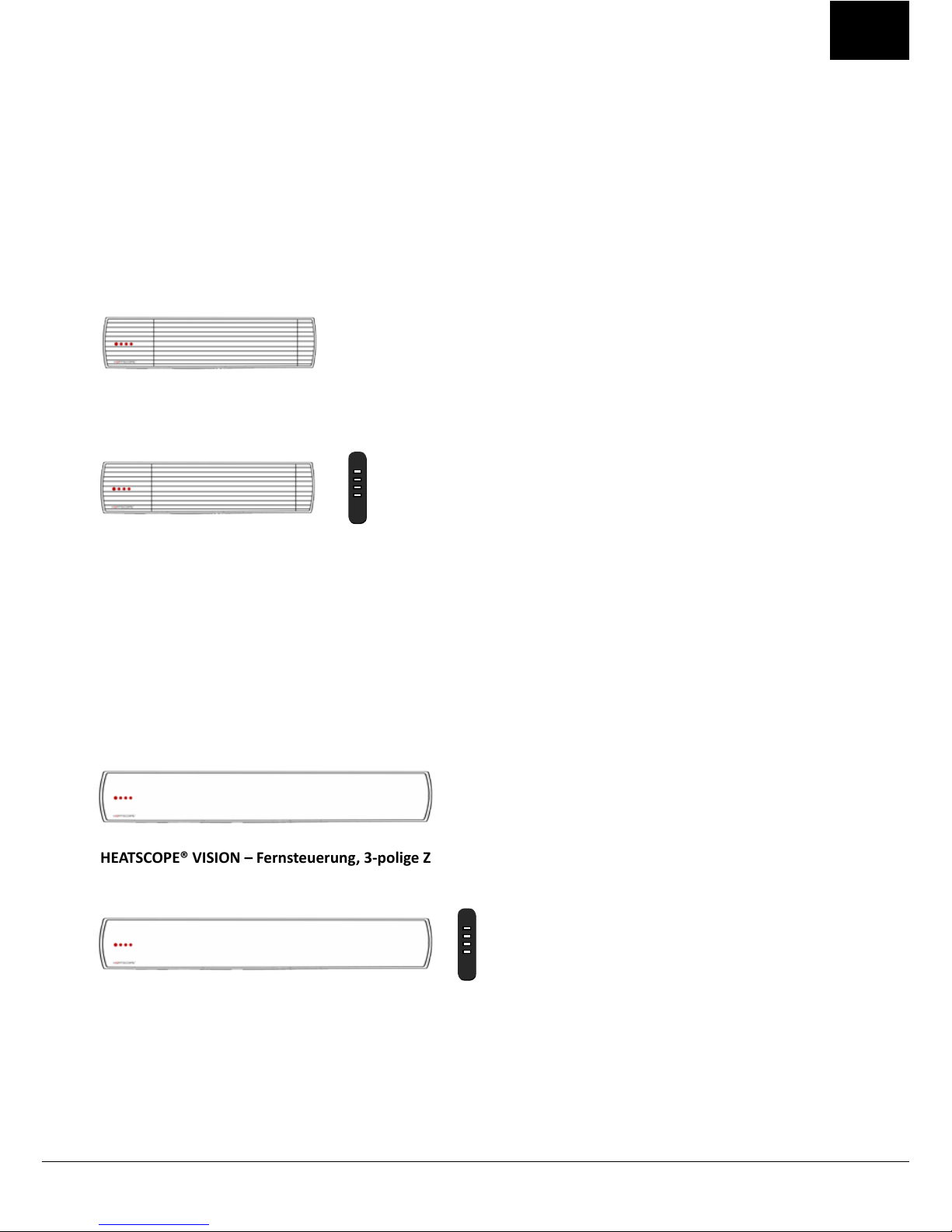

2. Verwendung & Modelle
HEATSCOPE® SPOT
schwarz bzw. weiß beschichtetes Lamellen Schutz-Gier • tan-farbener bzw. weiß beschichteter Aluminium-
Korpus • energie-eziente Doppel-Carbon-Heizelemente mit sanierter Oberäche • patenertes Reektor-
Heiz-System mit hinterlüeter Rückseite • inkl. Montagezubehör für Wand- oder Deckeninstallaon • sichtbares
Licht: < 600 Lux • Radiant Ezienz: > 94% • max. Leistung in < 3 Sek.

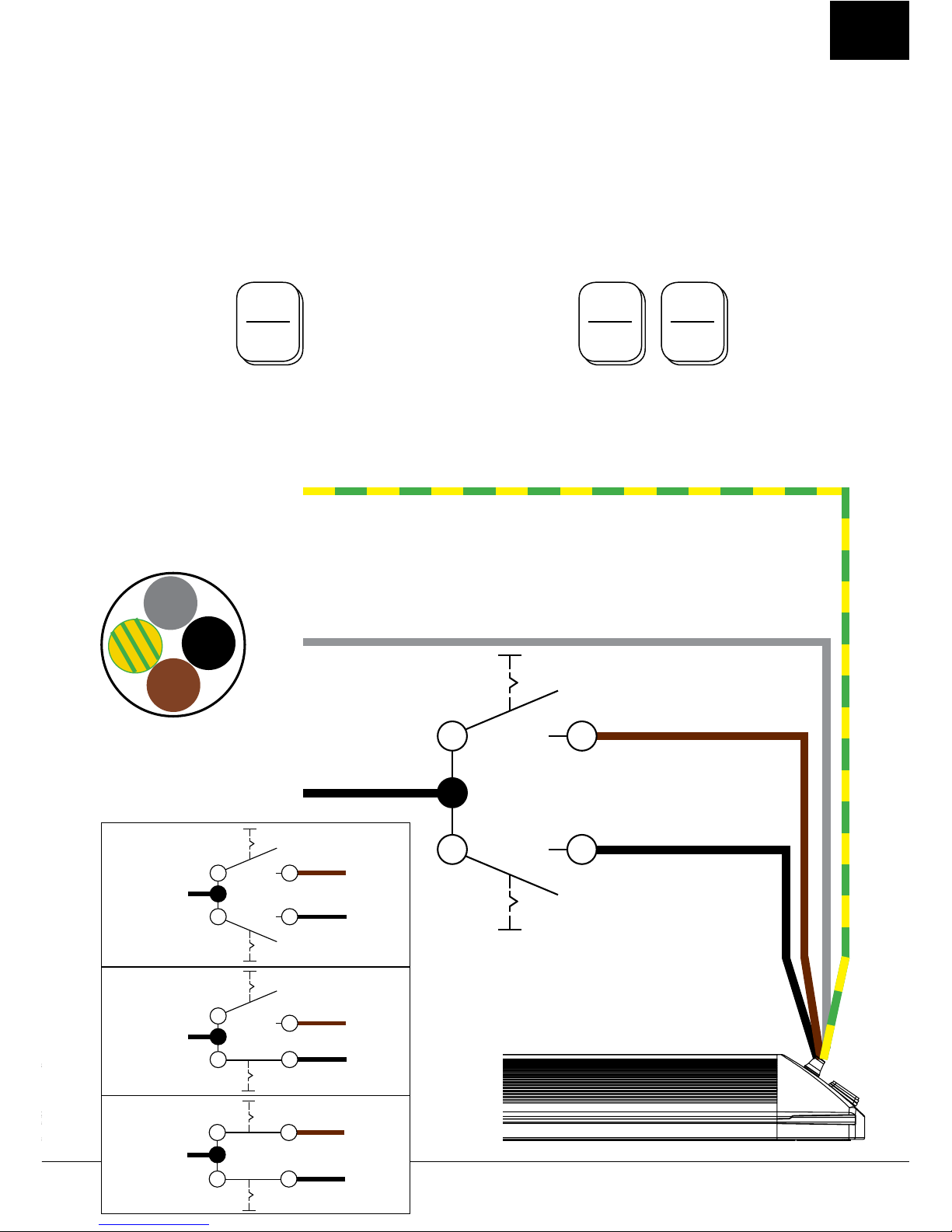

HEATSCOPE® SPOT – Manuelle Regelung, 4-polige Zuleitung
SPEZIFIKATIONEN: EIN/AUS + zwei manuell schaltbare Leistungsstufen extern (100% oder 50%)
HEATSCOPE® SPOT – Stufenschaltung, fernbedienbar, 3-polige Zuleitung
SPEZIFIKATIONEN: EIN/AUS + drei fernbedienbare Leistungsstufen (100%, 80% oder 50%), IR-Fernbedienung
HEATSCOPE® VISION
schwarzer bzw. weißer Glas-Keramik Front-Screen • tan-farbener bzw. weiß beschichteter Aluminium-Korpus •
energie-eziente Doppel-Carbon-Heizelemente mit sanierter Oberäche • patenertes Reektor-Heiz-System
mit hinterlüeter Rückseite • inkl. Montagezubehör für Wand- oder Deckeninstallaon • sichtbares Licht: < 300
Lux • Radiant Ezienz: ≥ 90% • max. Leistung in < 5 Sek.
HEATSCOPE® VISION – Manuelle Regelung, 4-polige Zuleitung
SPEZIFIKATIONEN: EIN/AUS + zwei manuell schaltbare Leistungsstufen extern (100% oder 50%)
HEATSCOPE® VISION – Fernsteuerung, 3-polige Zuleitung
SPEZIFIKATIONEN: EIN/AUS + drei fernbedienbare Leistungsstufen (100%, 80% oder 50%), IR-Fernbedienung
MHS-SM1600BK.100, MHS-SM2200BK.100, MHS-SM2800BK.100
MHS-SM1600WT.100, MHS-SM2200WT.100, MHS-SM2800WT.100
MHS-SP1600BK.100, MHS-SP2200BK.100, MHS-SP2800BK.100
MHS-SP1600WT.100, MHS-SP2200WT.100, MHS-SP2800WT.100
DE

3. Sicherheitshinweise
Die ortsüblichen Bau- und Brandschutz-Vorschrien sind unbedingt einzuhalten.
WARNUNG: Das Heizgerät darf nicht in kleinen Räumen benutzt werden, die von Personen bewohnt werden,
die nicht selbstständig den Raum verlassen können, es sei denn, eine ständige Überwachung ist gewährleistet.
1.
Bie überprüfen Sie Ihren HEATSCOPE® Heizstrahler und das Zubehör auf Vollständigkeit und evtl. Schäden.
Ist das Gehäuse oder der Reektor deformiert, beschädigt oder das Heizelement gebrochen, nehmen Sie den
HEATSCOPE® nicht in Betrieb, sondern kontakeren Sie Ihren Verkäufer oder den Hersteller.
Die Zuleitung darf nicht gequetscht oder beschädigt sein.
Wenn das Gerät oder Zubehörteile einen Defekt, Risse, Bruchstellen oder andere Beschädigungen aufweisen,
darf es nicht mehr betrieben und muss repariert werden. Dazu muss der Heizstrahler fachgerecht von der
elektrischen Leitung/Energieversorgung getrennt, an den Hersteller zurückgeschickt oder entsorgt werden. Das
Gerät ist gegen erneutes Wiederanschließen entsprechend zu kennzeichnen.
2.
Der HEATSCOPE® ist mit einem allpoligen „EIN/AUS“-Schalter ausgestaet. Man kann den Heizstrahler ent-

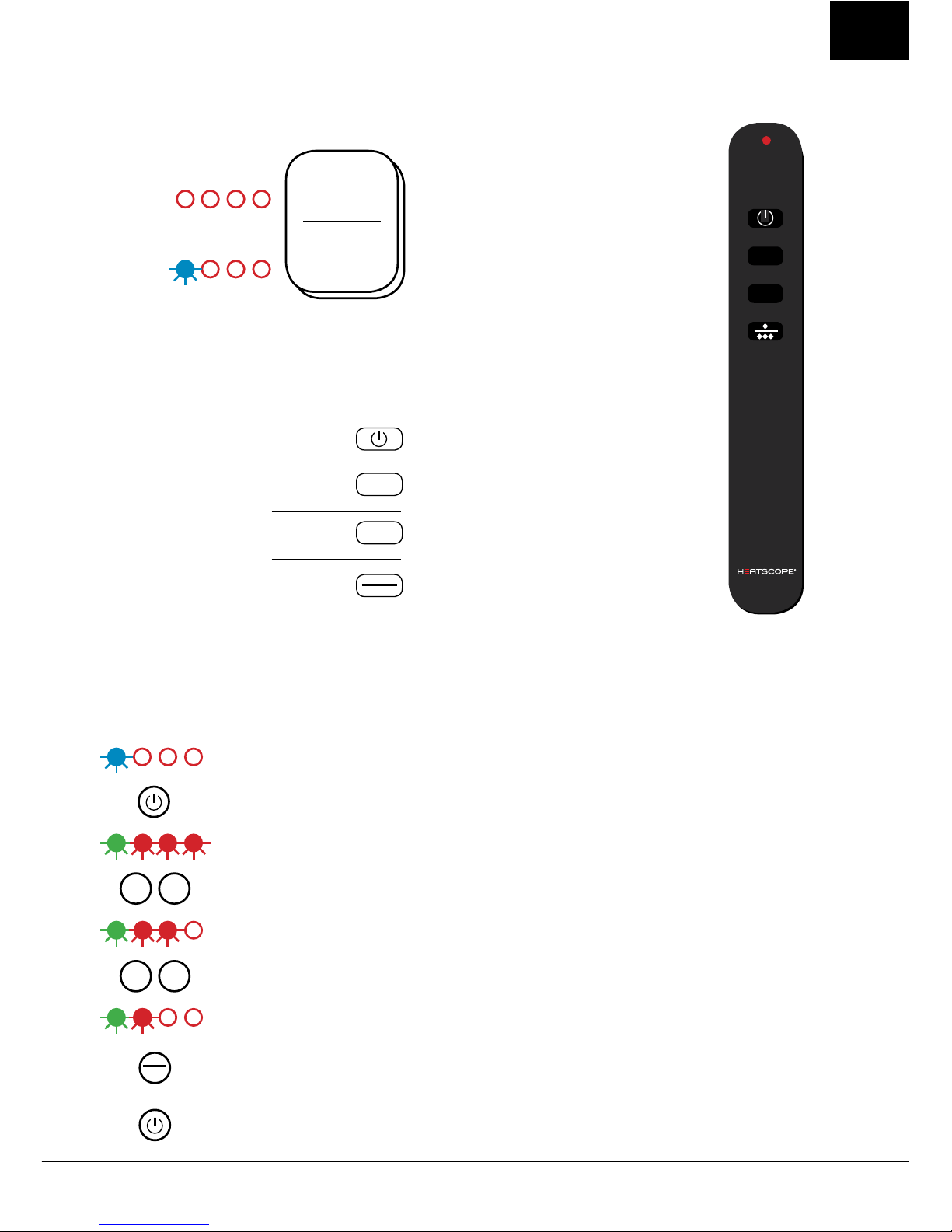

weder miels einer IR-Fernbedienung (modellabhängig), welche im Lieferumfang erhältlich ist, oder direkt am
Gerät mit einem Stufenschalter manuell steuern. Der Anschluss an einen Fehlerstromschutzschalter und eine
Sicherung ist obligatorisch.
Der HEATSCOPE® Heizstrahler kann auch mit festem Anschlusskabel und der als Zubehör erhältlichen Einbau-
kassee mit sichtbarer oder verdeckter Kannte durch einen professionellen Fachbetrieb installiert werden.
Dabei ist in der Zuleitung eine allpolige Abschaltung einzubauen.
3.
Das Gerät darf grundsätzlich nur mit einer zugelassenen Trennvorrichtung betrieben werden. Der Strahler ist
standardmäßig mit einem separaten oenen Kabel ohne Stecker für den elektrischen Anschluss ausgestaet.
4.
HEATSCOPE® Heizstrahler müssen mit der unteren Gerätekante mindestens in 180 cm Höhe vom Boden und
den Sicherheitsabständen zu Wand und Decke gemäß dieser Anleitung (siehe unten) installiert werden. Halten
Sie stets einen Abstand von mindestens 150 cm zu Texlien und anderen brennbaren Materialien ein.
5.
Der Strahler darf nicht direkt unterhalb einer Stromquelle/Steckdose angebracht werden. Von den Seiten
sollte ein Sicherheitsabstand von mindestens 10 cm zur nächsten Stromquelle gewährleistet sein. Steckdosen/
Stromquellen müssen jederzeit frei zugänglich sein und folgende Spezikaonen aufweisen: 220–240 V, 16 A
mit Absicherung 16 A. An diese Stromquelle darf kein zusätzlicher Verbraucher angeschlossen werden.
6.
Der HEATSCOPE® besitzt die Schutzklasse IP 44 (staub- und spritzwassergeschützt). Trotzdem wird empfohlen,
den Heizstrahler ohne direkte Regen- und Staubeinwirkung zu installieren.
7.
Nach VDE 0100, Teil 701 darf der Heizstrahler nur im Bereich 3 in Installaonsräumen mit hoher Feuchgkeit
(Bad, Spa, Pool etc.) monert werden – der Abstand zu Wanne oder Dusche muss mindestens 100 cm betragen,
der Abstand zum Pool mindestens 200 cm. Wenn der HEATSCOPE® im beschriebenen Umfeld mit hoher Feuch-
gkeit monert wird, müssen die Schalter oder anderen Bediengeräte so angebracht werden, dass sie nicht von
DE

Personen, die sich im direkten Kontakt mit Wasser benden, berührt werden können. Badstrahler dürfen nicht
mit separatem automaschem Thermostat oder Timer betrieben werden. Bei der Installaon in Bädern muss,
sobald der Strahler eingeschaltet wird, gem. CE-Standard immer mindestens ein Heizelement sichtbar „glühen“.
8.
Sobald das Gerät mit einer Stromquelle verbunden und durch einen „AN/ON“-Schalter oder eine andere
Bedienmöglichkeit eingeschaltet wurde, dauert es maximal 10 Sekunden, bis der Heizstrahler seine Betriebs-
temperatur erreicht hat.
9.
ACHTUNG: Verbrennungsgefahr!
Die Frontscheibe bzw. das Lamellenschutzgier des Heizstrahlers wird sehr heiß.
Decken Sie die Frontseite des Heizstrahlers weder teilweise noch komple ab. Berühren Sie kein Teil des
HEATSCOPE® während des Betriebs bzw. bis 60 Minuten nach Ausschalten.
10.
Das Trocknen von Texlien oder anderen Materialien mit Hilfe des HEATSCOPE® ist zu Ihrer eigenen Sicherheit
grundsätzlich verboten. Bei Abdeckung des Heizstrahlers besteht erhöhte Brandgefahr!
11.
Achten Sie darauf, dass weder Kabel noch Möbel, brennbare Materialien oder andere Gegenstände mit der
Oberäche des Strahlungsheizers in Kontakt kommen und decken Sie das Gerät niemals ab. Das Gerät darf
unter keinen Umständen mit Isolierstoen oder ähnlichen Materialien abgedeckt werden.
12.
Trennen Sie vor Reinigung, Winkelverstellung oder Demontage den Heizstrahler von der Stromquelle. Bei fest-
verlegten Zuleitungen schalten Sie diese allpolig ab.
13.
Seien Sie vorsichg bei der Bedienung des Geräts. Dieses Gerät ist nicht dafür besmmt, durch Personen
(einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geisgen Fähigkeiten oder mangels
Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichgt oder haben Anweisungen erhalten, wie das Gerät zu bedienen/benutzen ist.
14.
Das Gerät darf nie unbeaufsichgt betrieben werden. Kinder sollten stets beaufsichgt werden, um sicherzu-
stellen, dass sie nicht mit dem Gerät spielen, dieses unbeabsichgt einschalten oder es verstellen.
15.
Verwenden Sie nur das mitgelieferte Zubehör bzw. Original-Zubehör mit Freigabe durch den Hersteller. Aus-
tausch der Zuleitung oder anderer Komponenten des HEATSCOPE® Heizstrahlers darf ausschließlich durch einen
vom Hersteller beauragten Service bzw. Fachbetrieb ausgeführt werden.
16.
Achten Sie stets darauf, das Gerät nach dem Benutzen wieder auszuschalten.
DE

4. Auspacken / Verpackung
Packen Sie das Gerät und die Zubehörteile vorsichg aus, verwenden Sie keine spitzen Gegenstände, die den
Heizstrahler beschädigen könnten, um die Verpackung zu önen.
Dieses Produkt wurde umweltschonend verpackt. Alle direkt oder über den Handel in Verkehr gebrachten HEAT-
SCOPE® Verpackungen sind nach §6 der Verpackungsverordnung zerziert. Somit können alle HEATSCOPE®
Verpackungen umweltgerecht im Sammelbehälter für Verpackungsmaterialien entsorgt werden. Dabei sind die
jeweiligen gesetzlichen Vorschrien zu beachten. Nähere Informaonen erhalten Sie gerne auf Anfrage.
Pegehinweis!
Wichg! Vor dem ersten Gebrauch Oberäche mit einem feuchten Tuch säubern. Keine Reiniger mit alkalischen
Inhaltsstoen verwenden, wie Natriumhydroxid oder Seife, Tenside oder Lösungsmiel/Alkohol.
5. Montageanweisungen
In den Abbildungen auf den ersten beiden Seiten werden die EINZELNEN Montagemöglichkeiten des HEAT-
SCOPE® Heizstrahlers dargestellt.
Achten Sie darauf, dass der Ambiente Strahler sicher und fest mit der Montageoberäche verbunden ist. Die
Befesgungselemente müssen eine Zug- und Scherfesgkeit von mindestens des 3-fachen Gewichtes des zu
monerenden Heizstrahlers inkl. der Zubehörteile aufweisen. Verwenden Sie zur Befesgung die der Montage-
äche entsprechend notwendigen Schrauben und Dübel (im Lieferumfang enthalten).
Bie beachten Sie, dass Sie stets zwei Montagehalterungen benögen, um Ihr Gerät sicher zu befesgen.
Beachten Sie hierzu die Mindestmontagemaße des Gerätes unter „Mindestabstände“.
DE

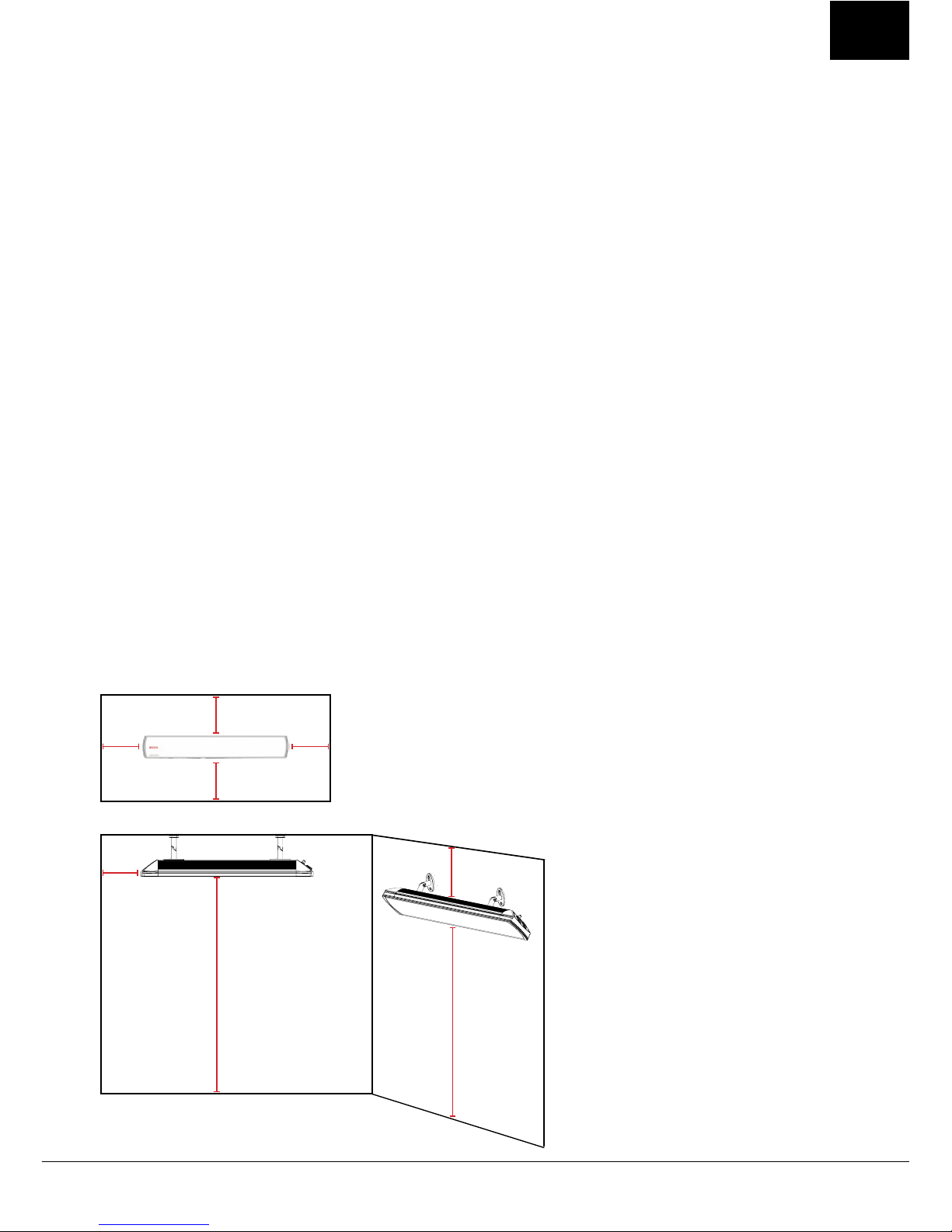

6. Betrieb, Montageanweisungen & Mindestabstände
Nach erfolgreicher Installaon/Montage können Sie das Gerät in Betrieb nehmen.
Der HEATSCOPE® ist mit einem allpoligen „AN/AUS“-Schalter ausgestaet. Man kann den Heizstrahler direkt
am Gerät mit einem Stufenschalter manuell steuern oder miels einer IR-Fernbedienung, welche im Lieferum-
fang enthalten ist (modellabhängig). Der Anschluss an einen Fehlerstromschutzschalter und eine Sicherung ist
obligatorisch.
Es wird empfohlen, das Gerät nur in regen- und staubgeschützten Innen- oder Außenächen zu moneren.
Der Heizstrahler muss in einer Höhe von mindestens 180 cm und in einem seitlichen Mindestabstand von 40 cm
zu jeder angrenzenden Wand installiert werden; zur rückwärgen Montageoberäche muss der Strahler einen
Abstand von mindestens 10 cm haben (diesen Abstand erreichen Sie unter Einsatz des mitgelieferten Montage-
Zubehörs). Gegebenenfalls sind gemäß der örtlichen Brandschutzvorschrien weitere Schutzmaßnahmen zu
treen, besonders bei brennbaren Montageächen.
Direkt oberhalb des Heizstrahlers darf keine Steckdose angebracht sein, zusätzlich muss der HEATSCOPE® min-
destens einen seitlichen Abstand von 10 cm zu jeder Steckdose aufweisen.
Alle Leitungen müssen so verlegt werden, dass sie zu keiner Zeit mit dem Heizstrahler in Berührung kommen
können.
Die angegebenen Maße sind Mindestwerte und können von den örtlichen Bau- und Brandvorschrien
abweichen. Letztere sind in jedem Fall einzuhalten.
Die dargestellten Montageächen müssen mindestens der Brand schutzklasse A2 entsprechen.
Der HEATSCOPE® erfüllt die IP-Schutzklasse 44 (IP-44, staub- und spritzwassergeschützt).
Vorgeschriebene Abstände zu brennbaren Montageächen:
A mind. 40 cm
B mind. 50 cm
C mind. 180 cm
D mind. 17 cm
(wird mit Hilfe des mitgelieferten
Montage-Zubehörs erreicht)
Emind. 20 cm (bei Abstrahlswinkel < 45°)
F mind. 10 cm
(wird mit Hilfe des mitgelieferten
Montage-Zubehörs erreicht)
DE
A A
B
B
A
C
D
E
C
F

7. Steuerung
Der HEATSCOPE® verfügt auf der linken Seite in der Steuereinheit über vier LEDs. Die linke LED leuchtet immer
dann, wenn der Heizstrahler betriebsbereit ist. Die drei kleineren LEDs rechts daneben zeigen die einzelnen
Heizstufen an. Bei Strahlern mit manueller Steuerung leuchten im Betriebsmodus immer mindesten zwei LEDs.
Bei fernsteuerbaren Strahlern zeigt die linke LED den Standby-Modus an.
7.1. Manuelle Steuerung
Die folgenden Heizstrahler (Serien-Nr. auf dem Gehäuse) werden ohne Fernsteuerung ausgeliefert und können
direkt am Gerät oder per 4-poligem Kabel per externem Schalter manuell gesteuert werden:
MHS-SM1600BK.100, MHS-SM2200BK.100, MHS-SM2800BK.100, MHS-SM1600WT.100, MHS-SM2200WT.100, MHS-SM2800WT.100
MHS-VE1600BK.100, MHS-VE2200BK.100, MHS-VE3200BK.100, MHS-VE1600WT.100, MHS-VE2200WT.100, MHS-VE3200WT.100
Sie erkennen diese Strahler-Typen an den beiden folgenden Schaltern an der Gehäuse-Seite:
Mit dem AN/AUS (ON/OFF) Schalter schalten Sie das Gerät ein („I“) oder aus („O“).
Nachdem Sie das Gerät eingeschaltet haben, können Sie mit dem Stufenschalter
entweder nur ein („–“) oder aber beide Heizelemente („=“) zu- oder abschalten (nur HEATSCOPE VE-Modelle).
7.2. Steuerung per IR-Fernbedienung
Die folgenden Heizstrahler (Serien-Nr. auf dem Gehäuse) werden mit IR-Fernbedienung ausgeliefert und können
– nach einmaligem Anschalten per AN/AUS (ON/OFF) Schalter – dreistug (50%, 80%, 100%) gesteuert werden:
MHS-SP1600BK.100, MHS-SP2200BK.100, MHS-SP2800BK.100, MHS-SP1600WT.100, MHS-SP2200WT.100, MHS-SP2800WT.100
MHS-VT1600BK.100, MHS-VT2200BK.100, MHS-VT3200BK.100, MHS-VT1600WT.100, MHS-VT2200WT.100, MHS-VT3200WT.100
O
I
III
AN / ON
AUS / OFF
Stufe 2: 2 Heizelemente
sind zugeschaltet
Stufe 1: 1 Heizelement
ist zugeschaltet
Standby
LED
Stufenschaltung
LEDs
DE
(Nur bei Modellen
der HEATSCOPE VE-Serie.)
·
···

Sie erkennen diese Strahler-Typen an einem einzelnen Schalter an der Gehäuse-Seite
und der blauen Standby LED:
Im Lieferumfang ist außerdem eine Infrarot-Fernsteuerung enthalten, mit der Sie
den Heizstrahler dreistug schalten können (50%, 80% und 100% Leistung), indem Sie
diese auf die LEDs ausrichten und die jeweiligen Schalter drücken:
So schalten Sie Ihren HEATSCOPE® Heizstrahler per IR-Fernsteuerung auf verschiedene
Leistungsstufen:
O
I
AN / ON
AUS / OFF
Standby – der Heizstrahler ist betriebsbereit.
Drücken Sie die AN/AUS – ON/OFF Taste.

Der Heizstrahler ist auf Stufe 3 (100% Leistung) eingeschaltet.

Drücken Sie die DOWN oder UP Taste; so schalten Sie die Leistung herunter bzw. herauf.
Der Heizstrahler ist auf Stufe 2 (80% Leistung) geschaltet.
Drücken Sie die DOWN oder UP Taste; so schalten Sie die Leistung herunter bzw. herauf.
Der Heizstrahler ist nun auf Stufe 1 (50% Leistung) geschaltet.


Durch erneutes Drücken der AN/AUS – ON/OFF Taste schalten Sie den Strahler wieder
in den Standby-Modus.
AN/AUS
ON/OFF
UP
+ 1 Stufe
DOWN
- 1 Stufe


DE


AMBIENT HEATING
MIN.
MAX. ·
···
Durch Drücken der MIN./MAX. Taste schalten Sie den Strahler auf maximale (100%)
bzw. minimale (50%) Leistung.
·
···

8. Pege, Wartung & Service
Vor Reinigung und Pege ist der HEATSCOPE® stets von der Stromquelle zu trennen bzw. bei Festeinbau per all-
poliger Zuleitung abzuschalten. Vergewissern Sie sich, dass das Gerät abgekühlt ist, warten Sie nach dem letzten
Gebrauch mindestens 60 Minuten, bevor Sie mit der Reinigung beginnen.
Alle Oberächen dürfen nur mit einem feuchten Tuch gereinigt werden. Verwenden Sie niemals Reiniger mit
alkalischen Inhaltsstoen, wie Natriumhydroxid oder Seife, Tensiden oder Lösungsmieln wie Alkohol.
Für den Reektor und die Heizelemente verwenden Sie nur ein sehr weiches Tuch oder einen Pinsel.
Der Austausch der Zuleitung oder des Festanschlusses mit allpoliger Abschaltvorrichtung darf nur durch einen
vom Hersteller beauragten bzw. freigegebenen Elektrofachbetrieb durchgeführt werden. Heizelemente, an-
dere Komponenten oder Gehäuseteile dürfen nur von einer vom Hersteller beauragten Stelle ausgewechselt
werden.
Für selbst ausgeführte oder in Aurag gegebene Reparaturen wird keine Garane übernommen. Bei unsach-
gemäßer Reparatur, Montage oder Bedienung erlischt der Garaneanspruch umgehend.
9. Garane & Gewährleistung
Der HEATSCOPE® besitzt eine Garane von 24 Monaten. Die Garanezeit beginnt am Tag, an dem das Neugerät
erworben wurde. Verschleißteile oder Mängel, die die Gebrauchstauglichkeit des Gerätes nur unerheblich be-
einussen, sind von der Garane ausgeschlossen. Der Garaneanspruch muss durch die Originalrechnung, auf
der das Kaufdatum und das Gerätemodell ersichtlich sind, nachgewiesen werden.
Abwicklung im Garanefall
Bie senden Sie nur nach vorhierger Rücksprache das defekte Gerät mit dem gülgen Kaueleg und einer
detaillierten Fehlerbeschreibung an den Hersteller. Das eingesendete Gerät wird vom Hersteller nur mit aus-
reichender Transportverpackung, die das Gerät während des Transports entsprechend schützt, angenommen.
Der Hersteller wird nach eigenem Ermessen die Garaneansprüche miels Reparatur oder Austausch des
fehlerhaen Gerätes oder einzelner Teile des fehlerhaen Gerätes erfüllen. Bei einem Austauschgerät können
Form und Farbe geringfügig vom ursprünglich erworbenen Gerät abweichen. Den Beginn der Garanezeit be-
smmt das ursprüngliche Kaufdatum. Diese verlängert sich nicht, wenn das Gerät vom Hersteller ausgetauscht
oder repariert wurde.
Garaneausschlüsse
Schäden oder Mängel, die durch unsachgemäße Handhabung oder Betrieb verursacht wurden, sowie Defekte,
die durch die Verwendung von Nicht-Originalteilen oder die Verwendung von nicht vom Hersteller empfohle-
nem Zubehör entstehen, werden nicht von der Garane abgedeckt.
Die Garane deckt keine Schäden ab, die durch äußere Einüsse wie z.B. Brand, Blitzschlag oder jegliche Trans-
portschäden entstanden sind. Die Haung für Folgeschäden an Personen oder Sachen sind ausgeschlossen.
Wenn die Seriennummer des Gerätes verändert, enernt oder unleserlich gemacht wurde, kann die Garane
nicht in Anspruch genommen werden.
Alle Garaneansprüche erlöschen, wenn das Gerät durch eine vom Hersteller nicht autorisierte Stelle geönet,
verändert, modiziert, umgebaut oder repariert wurde.
DE

10 .Konformitätserklärung
Die Konformitätserklärung erhalten Sie auf Wunsch gerne direkt beim Hersteller.
11. Außerbetriebnahme / Entsorgung
Dieses Produkt wurde umweltschonend verpackt. Alle direkt oder über den Handel in Verkehr
gebrachten Verpackungen sind nach §6 der Verpackungsverordnung zerziert. Somit können
alle Verpackungen umweltgerecht im Sammelbehälter für Verpackungsmaterialien entsorgt
werden. Dabei sind die jeweiligen gesetzlichen Vorschrien zu beachten. Nähere Informaonen
erhalten Sie gerne auf Anfrage.
Nach Ablauf seiner Funkonsfähigkeit ist das Gerät durch einen Fachmann nach den geltenden
Vorschrien außer Betrieb zu nehmen und gegen Wiederinbetriebnahme zu sichern.
Das Gerät muss fachgerecht und umweltschonend entsorgt werden. Dabei sind die gesetzlichen
Vorschrien zu beachten.
12. Technischen Daten
HEATSCOPE®SPOT HEATSCOPE®VISION
Betriebsspannung 220-240 V 220-240V
Leistung 1600 W / 2200 W / 2800 W 1600 W / 2200 W / 3200 W
Stromstärke 7,83 A / 9,57 A / 12,17 A 6,96 A / 9,57 A / 13,91 A
Kabel 1,75 m / 3 x 1,5 mm2
1,75 m / 4 x 1,0 mm2
1,75 m / 4 x 1,5 mm2
1,75 m / 3 x 1,5 mm2
1,75 m / 4 x 1,0 mm2
1,75 m / 4 x 1,5 mm2
Temperatur Oberäche 400 °C 280-320 °C
Temperatur Gehäuse max. 80 °C max. 100 °C
Filament-Temperatur 1200-1300 °C 1200-1300 °C
Farb-Temperatur 1550-1650 K 1550-1650 K
max. Leistung in 2-3 sek. 4-5 sek.
sichtbares Licht < 600 Lux < 300 Lux
mind. Installaonshöhe min. 1,8 m / max. 4 m min. 1,8 m / max. 3,5 m
IP-Schutzklasse IP 44 IP 44
Steuerung manuell
Fernsteuerung
ON/OFF + 100%, 50%
ON/OFF + 100%, 80%, 50%
IR-Remote Control
ON/OFF + 100%, 50%
ON/OFF + 100%, 80%, 50%
IR-Remote Control
WEEE-Reg.-Nr.
DE 45650441
DE

13. Elektroanschluss
Um den HEATSCOPE® korrekt anzuschließen, beachten Sie bie die Leitungsquerschnie des mitgelieferten
Anschlusskabels.
Die folgenden Heizstrahler-Typen (Serien-Nr. auf dem Gehäuse) werden mit oenem 3-poligem Kabel und dem
folgenden Querschni ausgeliefert:
MHS-SP1600BK.100, MHS-SP2200BK.100, MHS-SP2800BK.100, MHS-SP1600WT.100, MHS-SP2200WT.100, MHS-SP2800WT.100
MHS-VT1600BK.100, MHS-VT2200BK.100, MHS-VT3200BK.100, MHS-VT1600WT.100, MHS-VT2200WT.100, MHS-VT3200WT.100
N
L1
PE
DE
L1
PE
N
L
L1
L1
L
0 %
POWER
L
100 %
POWER L1
O
I
SP- und VT-Modelle: Am Strahler
muss die Taste „I“ geschaltet sein!

L1: 50%
50%
PE
N
L
PE L1
N
50%
DE
Farbcodierung
nach VDE 0293
Die folgenden Heizstrahler-Typen (Serien-Nr. auf dem Gehäuse) werden mit oenem 4-poligem Kabel für den
Anschluss einer externen Steuerung und dem folgenden Querschni ausgeliefert:
MHS-SM1600BK.100, MHS-SM2200BK.100, MHS-SM2800BK.100, MHS-SM1600WT.100, MHS-SM2200WT.100, MHS-SM2800WT.100
MHS-VE1600BK.100, MHS-VE2200BK.100, MHS-VE3200BK.100, MHS-VE1600WT.100, MHS-VE2200WT.100, MHS-VE3200WT.100
50 %
POWER
100 %
POWER
50%
L
L1: 50%
50%
L
0 %
POWER
L1: 50%
50%
L
100 %
POWER
L1: 50%
O
I
III
VE-Modelle: Am Strahler müssen beide
Tasten „I“ und „=“ geschaltet sein!
O
I
SM-Modelle: Am Strahler muss
die Taste „I“ geschaltet sein!

Dear Customer,
Thank you for choosing a HEATSCOPE® electric radiant heater. This top-quality infrared ambient radiant heater
is manufactured in Germany and complies with the relevant CE/EN/DIN standards and EU direcves. Only
tested, environmentally friendly materials and components are used.
Designed for private and commercial use, fast medium wave HEATSCOPE® carbon radiant heaters produce heat
within seconds wherever it is needed – on paos, in conservatories and glasshouses, in pavilions and smoking
areas, in spa and outdoor areas. The infrared radiant heater allows you to transport heat over a distance of up
to 3.5 metres, ideally in a specic direcon. When installed correctly, the radiant heater uses 30–40% less ener-
gy than convenonal halogen radiant heaters to produce the same heat. This is possible thanks to the special
carbon technology in conjuncon with a patented, highly ecient reector and venlaon system.
Before installing the unit, please read this instrucon manual carefully. Follow the informaon given to avoid
endangering yourself, your family, your friends and your acquaintances. If you have any quesons, contact the
vendor or manufacturer.
Please keep this instrucon manual in a safe place so that you can refer to it later on if necessary. Pass on
the manual to any subsequent owner of the HEATSCOPE® unit and ensure that any supplements received are
included along with it.
If you lose the manual, ask the vendor or manufacturer for a new copy.
Prior to installaon, ensure that the operang voltage matches the one specied on the name plate of the
HEATSCOPE® unit.
This instrucon manual is intended solely for the standard products available. The technical data, installaon
requirements and dimensions of special versions may dier.
EN
Art.-No. Colour Power Weight Sizes (incl. brackets)
MHS-SM1600BK.100 / MHS-SP1600BK.100
Front: black
Corpus: tan
1600 W 3.5 kg 600 x 184 x 82 mm
MHS-SM2200BK.100 / MHS-SP2200BK.100 2200 W 4.0 kg 670 x 184 x 82 mm
MHS-SM2800BK.100 / MHS-SP2800BK.100 2800 W 4.5 kg 810 x 184 x 82 mm
MHS-SM1600WT.100 / MHS-SP1600WT.100
Front: white
Corpus: white
1600 W 3.5 kg 600 x 184 x 82 mm
MHS-SM2200WT.100 / MHS-SP2200WT.100 2200 W 4.0 kg 670 x 184 x 82 mm
MHS-SM2800WT.100 / MHS-SP2800WT.100 2800 W 4.5 kg 810 x 184 x 82 mm
MHS-VT1600BK.100 /
MHS-VE1600BK.100
Front: black
Corpus: tan
1600 W 6.0 kg 810 x 184 x 90 mm
MHS-VT2200BK.100 /
MHS-VE2200BK.100 2200 W 8.0 kg 1160 x 184 x 90 mm
MHS-VT3200BK.100 /
MHS-VE3200BK.100 3200 W 11.0 kg 1660 x 184 x 90 mm
MHS-VT1600WT.100 /
MHS-VE1600WT.100
Front: white
Corpus: white
1600 W 6.0 kg 810 x 184 x 90 mm
MHS-VT2200WT.100 /
MHS-VE2200WT.100 2200 W 8.0 kg 1160 x 184 x 90 mm
MHS-VT3200WT.100 /
MHS-VE3200WT.100 3200 W 11.0 kg 1660 x 184 x 90 mm
1. Dimensions and specicaons

1. Use and models
HEATSCOPE® SPOT
black or white coated protecve n · tanium coloured or white coated aluminium body · energy-ecient dou-
ble carbon heang elements with san-nish surface · patented reector heang system with back-venlated
rear side · includes accessories for wall or ceiling installaon · visible light: < 600 lux · radiant eciency: > 94% ·
max. power in < 3 sec.
HEATSCOPE® SPOT – manual control, 4-pole cable
SPECIFICATIONS: ON/OFF + two manually switchable power levels (100% or 50%)
HEATSCOPE® SPOT – 3 power levels, remote controllable, 3-pole cable
SPECIFICATIONS: ON/OFF + three remote controllable power levels (100%, 80% or 50%), IR remote control
HEATSCOPE® VISION
black or white glass ceramic front screen · tanium coloured or white coated aluminium body · energy-ecient
double carbon heang elements with san-nish surface · patented reector heang system with back-ven-
lated rear side · includes accessories for wall or ceiling installaon · visible light: < 300 lux · radiant eciency: ≥
90% · max. power in < 5 sec.
HEATSCOPE® VISION – manual control, 4-pole cable
SPECIFICATIONS: ON/OFF + two manually switchable power levels (100% or 50%, external)
HEATSCOPE® VISION – remote controllable, 3-pole cable
SPECIFICATIONS: ON/OFF + three remote controllable power levels (100%, 80% or 50%), IR remote control
MHS-SM1600BK.100, MHS-SM2200BK.100, MHS-SM2800BK.100
MHS-SM1600WT.100, MHS-SM2200WT.100, MHS-SM2800WT.100
MHS-SP1600BK.100, MHS-SP2200BK.100, MHS-SP2800BK.100
MHS-SP1600WT.100, MHS-SP2200WT.100, MHS-SP2800WT.100
MHS-VE1600BK.100, MHS-VE2200BK.100, MHS-VE3200BK.100
MHS-VE1600WT.100, MHS-VE2200WT.100, MHS-VE3200WT.100
EN
MHS-VT1600BK.100, MHS-VT2200BK.100, MHS-VT3200BK.100
MHS-VT1600WT.100, MHS-VT2200WT.100, MHS-VT3200WT.100

3. Safety informaon
The relevant local building and re safety regulaons must be observed.
WARNING: The heater must not be used in small rooms inhabited by people who cannot leave the room
unaided, unless constant supervision is ensured.
1.
Please check that your HEATSCOPE® radiant heater and accessories are complete and not damaged. If the
housing or reector is deformed/damaged or the heang element is broken, do not use the HEATSCOPE®
unit. Please contact the vendor or the manufacturer.
The cable must not be crushed or damaged.
If the unit or accessories show signs of defects, cracking, breakage or other damage, disconnue use and
have them repaired. In this case, disconnect the unit from the power supply, return it to the manufacturer or
dispose of it. The unit should be labelled accordingly to prevent it being reconnected.
2.
The HEATSCOPE® features an omnipolar „ON/OFF“ switch. The unit can be controlled manually either using
an IR remote control (supplied, depending on the model) or a selector switch on the unit itself. The unit must
be connected to a residual current circuit breaker and a fuse.
A professional specialist company can also install the HEATSCOPE® radiant heater ush using the oponal
recessed mounng tray and a buried connecng cable. In this case, an omnipolar switch must be integrated
into the supply cable.
3.
The unit may only be used with an approved isolang system. The heater comes as standard with a separate
open-ended cable for connecon purposes.
4.
When installing the HEATSCOPE® radiant heater, ensure that the lower edge of the unit is at least 180 cm
from the ground and the safety clearances from the wall and ceiling set out in this manual (see below) are
maintained. Always maintain a distance of at least 150 cm from texles and other ammable materials.
5.
The radiant heater must not be installed directly below a power source/socket. The sides of the unit must be
at least 10 cm from the nearest power source. Sockets/power sources must be freely accessible at all mes
and comply with the following specicaons: 220–240 V, 16 A with 16 A fuse. No other loads may be connec-
ted to this power source.
6.
The HEATSCOPE® has an IP 44 protecon class rang (dust and splash-proof). Nevertheless, it is advisable to
install the unit where it is protected from rain and dust.
7.
In accordance with VDE 0100, Part 701, the radiant heater may only be installed in Area 3 locaons in rooms
where there is high humidity (bathroom, spa, pool etc.). The distance to the bathtub or shower must be at
least 100 cm and the distance to the pool at least 200 cm. If the HEATSCOPE® is installed in such an environ-
ment with high humidity, the switches or other operang components must be posioned in such a way that
they cannot be touched by persons who are in direct contact with water. Bathroom heaters must not be ope-
EN

rated with a separate automac thermostat or mer. When a radiant heater is installed in a bathroom, the CE
standard requires that at least one heang element visibly „glows“ as soon as the unit is switched on.
8.
As soon as the unit is connected to a power source and switched on using an „ON/OFF“ switch or other ope-
rang component, it takes a maximum of 10 seconds unl it reached its operang temperature.
9.
CAUTION: Risk of burns!
The front screen or protecve n front gets very hot when the unit is operang.
Do not cover either part of the front or the enre front of the radiant heater. Do not touch any part of the
HEATSCOPE® during operaon and up to 60 minutes aer switching it o.
10.
For your own safety, never dry texles or other materials using the HEATSCOPE®. Covering the radiant heater
may result in a re!
11.
Ensure that cables, furniture, ammable materials or other objects do not come into contact with the surface
of the radiant heater and never cover the unit. Under no circumstances should the unit be covered with
insulang or similar materials.
12.
Disconnect the radiant heater from the power supply before cleaning it, adjusng the angle or removing it
from the wall/ceiling. If buried cables are used, switch o the power using an omnipolar switch.
13.
Be careful when operang the unit. This unit is not intended for use by persons (including children) with
reduced physical, sensory or mental abilies or lack of experience and/or knowledge, unless they are super-
vised by a person responsible for their safety or have received instrucons as to how to operate/use the unit.
14.
The unit must never be used unaended. Children must be supervised at all mes to ensure that they do not
play with the unit, switch it on unintenonally or adjust it.
15.
Use only the supplied accessories or original accessories approved by the manufacturer. The power cable
or other components of the HEATSCOPE® radiant heater may only be replaced by a professional servicing
company enlisted by the manufacturer.
16.
Always remember to switch o the unit aer use.
EN

4. Unpacking the unit / packaging
Unpack the unit and the accessories carefully. When opening the packaging, do not use sharp objects that could
damage the unit.
This product comes supplied in environmentally friendly packaging. All HEATSCOPE® packaging that comes into
circulaon either directly or via the trade is cered in accordance with §6 of the German Packaging Direcve.
As a result, all HEATSCOPE® packaging can be disposed of in an environmentally friendly manner in collecon
containers for packaging materials. The relevant legal regulaons must be observed here. Further informaon is
available from the manufacturer.
Care informaon!
Important! Clean the unit with a damp cloth before using it for the rst me. Do not use cleaning products
containing alkaline substances such as sodium hydroxide or soap, surfactants or solvents/alcohol.
5. Installaon instrucons
The INDIVIDUAL opons for installing the HEATSCOPE® radiant heater are shown in the diagrams on the rst
pages of this manual.
Ensure that the radiant heater is xed securely to the installaon surface. In terms of tensile and shear strength,
the xings must be able to withstand at least 3 mes the weight of the radiant heater (including accessories)
that is to be installed. When installing the unit, use the correct screws and plugs (supplied) for the surface.
Please bear in mind that you always need two xing brackets to x your unit safely. Please refer to the minimum
installaon dimensions for the unit under „minimum distances“.
EN
