Helvex PREMIER H3005-TR035-EB User manual

GUÍA DE INSTALACIÓN
Regadera de Chorro Fijo con Sistema
Anticalcáreo, Incluye Brazo y Chapetón
Fixed Jet Shower Head with Anti-limescale
System, Included Shower Arm and Flange
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
ADVERTENCIA / WARNING
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to the
quality, innovation and the environment.
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Requerimientos de Instalación a Pared / Requirements for Wall Installation
Hi I'm Fluxy, I'll
help you to install
your product.
Herramientas y Materiales Recomendados
perico teflón
/ Recommended Tools and Materials
plumber´s tape
adjustable wrench
*70 cm
27,5"
*120 cm
47,2"
cuerpo mezclador
(no incluido)
Se recomienda que la
instalación sea
totalmente rígida.
It is recommended
that the installation is
completely rigid.
brazo (incluido)
recomendado
Mod. TR-035
mixing valve
(not included)
recommended
arm (included)
Model TR-035
1 * Medidas Recomendadas.
* Recommended Dimesions.
NPT Nivel de Piso Terminado
FFL Finished Floor Level
1-07-0868-2
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the tube is equivalent
to (0,1 kg/cm²) [1,42
PSI].
Requerimientos de Instalación
Installation Requirements
H3005-TR035-EB/CR
Requerimientos de Instalación
Installation Requirements
Modelo / Model Mínima / Minimum Máxima / Maximum
kg/cm² PSI kPa kg/cm² PSI kPa
1,0 14,2 98,06 6,0 85,3 588,3
INSTALLATION GUIDE
H3005-TR035-EB/CR
Ébano/Cromo / Matte Black/Polished Chrome
PREMIER®
This Installation Guide Applies to the Product in any Finishing
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado
[email protected]
Original Spare Parts:
Consultancy and Technical
(52) 55 53 33 94 31
(52) 55 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5913, 5068 y 4815
Service:
(52) 55 53 33 94 21
[email protected]
www.refaccioneshelvex.com.mx
Para el correcto funcionamiento de estos productos, se
recomiendan las siguientes presiones:
For the correct functioning of these products, the
recommended water pressures is:
H3005-TR035-EB
Ébano / Matte Black
H3005-TR035-EB
H3005-TR035-EB/CR

O r ient e el c u erpo
regadera en la posición
que desee manteniendo
siempre al plato en un
plano horizontal. / Move
the shower head to the
desired position while
always keeping the plate in
a horizontal plane.
/ Operation
24
Instalación Cuerpo Lateral
/ Installation Side Body
Desenrosque la regadera del brazo, retire el economizador, limpie con agua y un cepillo suave. / Unscrew the shower arm, remove the flow restrictor,
clean to jet of water with a soft brush.
5
flow restrictor
flow restrictor
Mantenimiento / Maintenance
anticalcáreos
anti-limescale
incrustaciones
calcáreas
limescale
Posibles Causas y Soluciones / Troubleshooting
Operación
Instalación General /
Inserte el chapetón con el empaque al brazo y enrosque el
brazo a la alimentación deslizando el chapetón hasta topar
con pared, posteriormente enrosque la regadera en el brazo.
/ Insert the flange with the gasket into the arm and screw the
arm into the supply line by sliding the flange all the way to the
wall, then screw the shower to the arm.
3
Nota: El plato de la regadera debe de colocarse totalmente horizontal y no inclinado.
Note: The shower plate should be placed completely horizontal and not tilted.
Coloque teflón en las conexiones
roscadas. / Apply plumber’s tape
around the threaded connections.
brazo
Mod. TR-035
(incluido)
arm
Mod. TR-035
(included)
General Installation

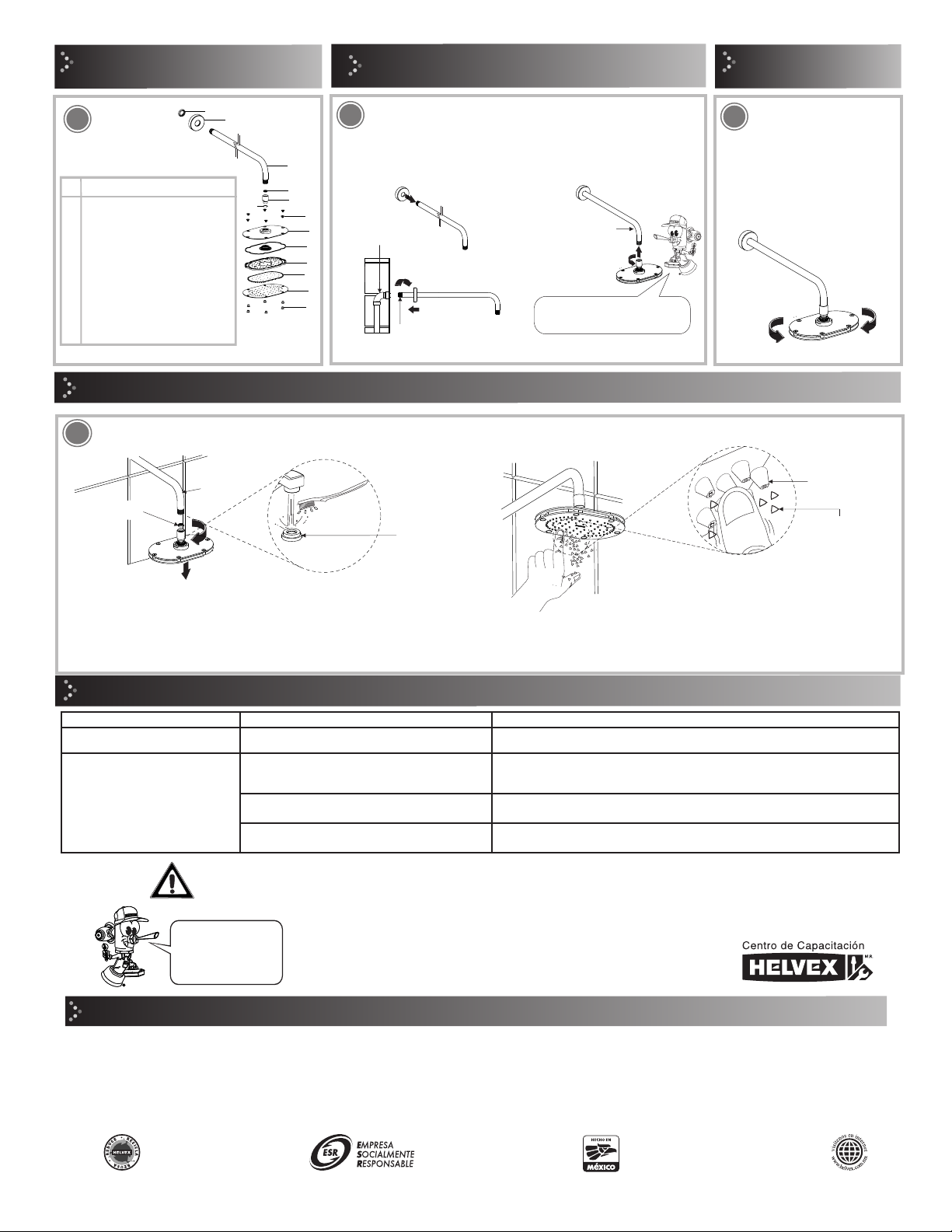

Componentes del Producto /
Product Components
Advertencia: Para garantizar el producto y su buen desempeño no debe desarmarse ni retirar el economizador, el incumplimiento de cualquiera
de las condiciones antes mencionadas inhabilita la garantía del mismo. / Warning: In order to guarantee the product and its good performance, the
economizer must not be disarmed or removed, failure to comply with any of the aforementioned conditions disables the guarantee of the product.
10
8
12
13
6
4
5
9
11
7
4 Economizador / Flow restrictor
5 Nudo Arm. con Sistema Aireado /
Assembly Knot with Aerated System
6 Seguro Terminal / Lock Ring
7 Tornillo / Screw
8 Tapa Superior Reg / Top Cover Shower
9 Empaque para Regadera / Shower Gasket
13 Botón de Sujeción / Clamp Button
10 Difusor Transp. p/Reg. /
Transparent Diffuser for Shower
No. Descripción / Description
11 Tapete c/Anticalc. / Antilimescale Plate
12 Tapa Frontal / Front cover
1 Empaque / Gasket
2 Chapetón / Flange
3 Brazo regadera / Shower Arm
1
2
3
brazo
arm
economizador
economizador
½” - 14 NPT
alimentación
supply line
Para el correcto funcionamiento de su producto, no retire el economizador. Al estar colocado el
economizador ayuda a ahorrar agua. / For the correct operation of your product, do not remove the
economizer. When set the economizer helps to save water.
Esta regadera es de Libre Mantenimiento, sólo elimine la
acumulación de sales tocando el anticalcáreo con el dedo. / This
shower head is Maintenance-Free, just remove the limescale build-
up by touching the anti-limescale with your finger.
Nota: Limpie tantas veces como sea necesario para evitar la restricción de flujo causada por partículas minerales o acumulación de sarro, dependiendo del grado de dureza del
agua en cada región, lo que provoca que el flujo de agua disminuya o sea nulo en algún momento.
Note: Clean as often as necessary in order to avoid flow restriction caused by mineral particles or limescale build-up, depending on the water hardness degree of every region,
which causes a water flow decrease -or even null- at some point.
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestras páginas www.helvex.com.mx para México y www.helvex.com
para el mercado Internacional
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Visit our pages www.helvex.com.mx for Mexico and www.helvex.com
for the International market.
Recomendaciones de Limpieza / Cleaning Recommendations
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey: En Guadalajara:
(52) 55 53 33 94 00
Ext. 5806, 5805 y 5804
33 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
81 83 33 57 67
81 83 33 61 78
