J.P. SELECTA DIGITAL-S User manual

INSTRUCTION MANUAL CODE 80141 REV A DEC 2019 (It can be modied without notice) Page: 1
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.jpselecta.es
CONTADOR DE COLONIAS DIGITAL-LED
DIGITAL CELL COUNTER-LED
DIGITAL-S 4905002

MANUAL DE INSTRUCCIONES CODIGO 80141 REV A DIC 2019 (Sujetas a modicaciones sin previo aviso) Pag.: 2
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.jpselecta.es

INSTRUCTION MANUAL CODE 80141 REV A DEC 2019 (It can be modied without notice) Page: 3
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.jpselecta.es
INFORMACIÓN GENERAL
1) Manipular el paquete con cuidado. Desembalarlo
y comprobar que el contenido coincide con lo
indicado en el apartado de la “Lista de emba-
laje”. Si se observa algún componente dañado
o la ausencia de alguno avisar rápidamente al
distribuidor.
2) No instalar ni utilizar el equipo sin leer, previa-
mente, este manual de instrucciones.
3) Estas instrucciones forman parte inseparable
del aparato y deben estar disponibles a todos
los usuarios del equipo.
4) Cualquier duda puede ser aclarada contactando
con el servicio técnico de J.P. SELECTA, s.a.u.
5) ¡ATENCIÓN! NO SE ADMITIRÁ NINGUNA
MÁQUINA PARA REPARAR QUE NO ESTÉ
DEBIDAMENTE LIMPIA Y DESINFECTADA.
6) Toda modicación, eliminación o falta de mante-
nimiento de cualquier dispositivo de la máquina,
transgrede la directiva de utilización 89/655/CEE
y el fabricante no se hace responsable de los
daños que pudieran derivarse.
7) No utilizar el equipo con uidos que puedan
desprender vapores o formar mezclas explosivas
o inamables.
ÍNDICE CONTENTS PÁG. / PAGE
INFORMACIÓN GENERAL GENERAL INFORMATION 3
ÍNDICE CONTENTS 3
LISTA DE EMBALAJE PACKING LISTS 4
ESPECIFICACIÓN TÉCNICA TECHNICAL FEATURES 4
DESCRIPCIÓN DEL EQUIPO EQUIPMENT DESCRIPTION 4
INSTALACIÓN INSTALLATION 5
OPERACIÓN OPERATION 6
MANTENIMIENTO MAINTENANCE 6
GARANTÍA GUARANTEE 6
RECAMBIOS SPARE PARTS 6
GENERAL INFORMATION
1) Handle the parcel with care. Unpack and check that
the contents coincide with the packing-list. If any part
is damaged or missing, please advise the distributor
immediately.
2) Do not install or use the equipment without reading
this handbook before.
3) This handbook must always be attached to the
equipment and it must be available for all users.
4) If you have any doubts or enquiries, please contact
with your supplier or J.P. Selecta’s technical service.
5) IMPORTANT! J.P. SELECTA WILL NOT ACCEPT
ANY EQUIPMENT TO BE REPAIRED IF IT IS NOT
DULY CLEANED.
6) If any modification, elimination or lacking in
maintenance of any device of the equipment by
the user transgress the directive 89/655/CEE, the
manufacturer is not responsible for the damage that
can occur.
7) Do not use the equipment with liquids which can
give off vapours capable of making explosive mixtures.

MANUAL DE INSTRUCCIONES CODIGO 80141 REV A DIC 2019 (Sujetas a modicaciones sin previo aviso) Pag.: 4
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.jpselecta.es
LISTA DE EMBALAJE
El equipo estándar consta de los siguientes com-
ponentes:
PACKING LIST
The standard equipment consists of the following
components:
Pieza Piece Cant. / Qty.
Unidad principal Main unit 1
Varilla Inox rod 1
Lente de aumento 2x len 1
Manual de instrucciones Instruction manual 1
Cable conexión a red Mains wire 1
Disco reticulado Counting plate Wolffhuegel type 1
Plato de alojamiento Capsule holder 1
Placa de contraste blanco /negro Black/white background 1
DESCRIPCIÓN DEL EQUIPO
Características del contador de colonias:
• Admite capsulas de petri de hasta 100mm.
• Recinto con luz circundante sin parpadeo.
• Cuenta ejerciendo presión sobre el cultivo mediante
cualquir objeto en forma de punta, lápiz, pinza, asa,..
• Alojamiento para placa reversible blanca / negra
para tener un mejor contraste.
• Lupa de 120 mm de diámetro y 2 aumentos con
soporte regulable en altura y rotación.
• Conteo digital hasta 999 colonias.
• Bip sonoro indicador de cada impulso.
• Pulsador de puesta a cero del conteo.
• Plato de quita y pon.
• Disco reticulado intercambiable.
• Medidas exteriores: 25 x 23 x 30 cms
• Peso: 3,5 Kg
• Consumo: 10 W
• Tensión de alimentación de 110 a 230V
EQUIPMENT DESCRIPTION
Colony counter characteristics:
• Allows petri dishes up to 100mm.
• Working area with stable light.
• Counts by pressing with a pointed sharpe object
as a pencil, pince, ...
• Selectable background black / white colour to get
a better contrast
• Magnier 120 mm diameter 2x. Adjustable height
and rotation angle.
• Digital count up to 999 colonies.
• Bip sound indicator on any count.
• Reset count push button.
• Removible transparent dish.
• Selectable counting dish.
• External dimensions: 25 x 23 x 30 cms
• Weigth: 3,5 Kg
• Consumption: 10 W
• Power supply voltage from 110 to 230V.

INSTRUCTION MANUAL CODE 80141 REV A DEC 2019 (It can be modied without notice) Page: 5
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.jpselecta.es

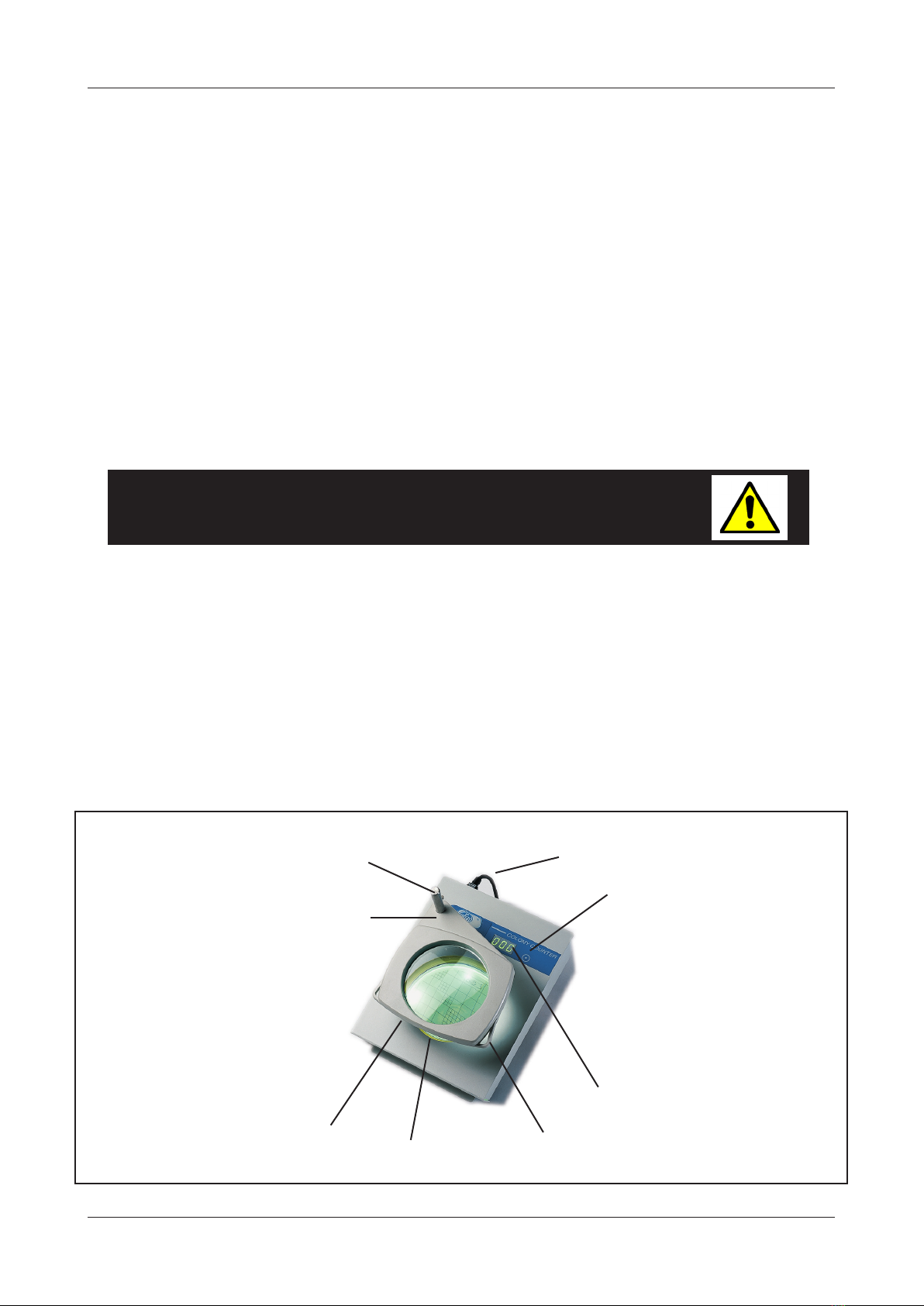

1- Display counter 3 leds.
2- Reset key.
3- Blade lent holder.
4- Holder lent bosshead.
5- 2x lent.
6- Holder capsule base.
7- Counting plate Wolffhuegel
type.
8- Main switch with two 2A fuses.
1- Display contador 3 dígitos.
2- Puesta a cero.
3- Varilla soporte lente.
4- Nuez soporte de la lente.
5- Lente de 2x.
6- Base porta-cápsulas.
7- Disco de contaje según
Wolffhuegel.
8- Interruptor principal con dos
fusibles de 2A.
2
Asegúrese que el equipo se conecta al voltaje
indicado en la placa de características.
No utilice el equipo sin estar conectada la toma
de tierra.
Si cambia la clavija del enchufe, tenga en cuenta
que el cable amarillo/verde es el de tierra de pro-
tección y está conectado al envolvente metálico
del equipo.
Be sure that the voltage supply match the one
indicated on the characteristics plate.
Do not use the equipment if it is NOT EARTHED.
If you have to change the plug bear, in mind that
the yellow/green cable is the protective earth and
it is connected to the metallic envelope of the
equipment
¡ATENCIÓN! IMPORTANTE PARA SU SEGURIDAD
CAUTION!!! IMPORTANT FOR YOUR SAFETY
INSTALACIÓN
• Situar el contador en una supercie plana y estable.
• Preveer una toma de red cercana.
• Roscar la varilla soporte lente (3) en la base del
cuenta colonias.
• Situar la lente (5) en la varilla (3) mediante la nuez
de jación (4). Esta nuez permite un enfoque ajusta-
ble en altura de la lente y un giro completo de 360º.
• Situar la base (transparente) porta-cápsulas (6),
según se indica en la fotografía.
• Colocar el disco de contaje Wolffhuegel (7) en la
base porta- cápsulas (6).
• Enchufar el cable de red.
INSTALLATION
• Place the counter on a at and leveled surface.
• A mains plug must be near.
• Screw the blade lent holder (3) into the screwed hole
of the colony counter.
• Fix the holder bosshead (4) with lent (5) in the blade
(3). The bosshead is adjustable, allowing the lent to
be raised or lowered to your preference. This lent can
rotate a full 360º.
• Place the transparent base into the holder capsule
hole (6).
• Place the Wolffhuegel counting plate (7) on the holder
capsule base (6).
• Plug the power supply cable into a 220V single-phase
socket.
1
67
5
8
4
3

MANUAL DE INSTRUCCIONES CODIGO 80141 REV A DIC 2019 (Sujetas a modicaciones sin previo aviso) Pag.: 6
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.jpselecta.es
OPERACIÓN
• Accionar el interruptor principal (8) situado en la
parte posterior.
• El display (1) debe indicar 000 para empezar a con-
tar, si no es asi, pulsar el botón de puesta a cero (2).
• El contaje se realiza por presión punteando en
la cápsulas (6) con cualquier puntero (bolígrafo,
punzón,etc...)
• Una vez realizado el contaje, pulsar el botón puesta
a cero (2).
OPERATION
• Turn on the main switch (8) placed at rear part.
• The digital counter display (1) must show 000, if not,
press the “reset” key (2).
• Colony counting is done by pressing the capsules (6)
with any sharp-pointed tool (like a pen, puch,etc...).
• Once the counting is nished, press the “reset” key
(2).
MANTENIMIENTO
Antes de quitar la tapa del contador para mani-
pular en su interior desconecte la toma de red.
La manipulación de los circuitos electrónicos
internos de la placa por personal no autorizado
puede provocar daños de difícil reparación. Ase-
gúrese de llevar el equipo a uno de los servicios
técnicos autorizados por J.P. SELECTA, s.a.u.
LIMPIEZA:
Utilize alcohol o un desengrasante similar aplicado
con un paño no abrasivo para limpiar la lente, el
porta-capsulas y el resto de partes del equipo. No
utilice disolventes orgánicos que puedan dañar las
piezas de plástico.
MAINTENANCE
Before removing the covers, disconnect the
equipment from mains.
The manipulation of the internal electronic circuits
of the plate by unauthorized personnel can cause
damage of difcult solution. Make sure to take it
to one of J.P.Selecta, s.a.u. authorized technical
services.
CLEANING:
Use alcohol or similar solvents applied with no abrasive
wool to clean lens, plastic parts and envelope. Do not
use inorganic solvers which can damage plastic parts
GARANTÍA
Este producto tiene una garantía de un año. La
garantía no cubre los daños causados por un uso
indebido o por causas ajenas a J.P. SELECTA, s.a.u.
Cualquier manipulación del aparato por personal no
autorizado por J.P. SELECTA, s.a.u. anula automá-
ticamente los benefícios de la garantía.
GUARANTEE
This product is guaranteed for one year. The guarantee
does not cover damages caused by an incorrect use
or causes beyond the control of J.P. SELECTA, s.a.u.
Any manipulation of the equipment by unathorized
personnel by J.P. SELECTA,s.a.u. cancels the
guarantee automatically.
RECAMBIOS
Para garantizar la seguridad del equipo, los re-
cambios deben adquirirse a J.P. SELECTA, s.a.u.
SPARE PARTS
To guarantee the safety of the equipment, all spare
parts must be purchased from J.P.SELECTA, s.a.u.

INSTRUCTION MANUAL CODE 80141 REV A DEC 2019 (It can be modied without notice) Page: 7
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.jpselecta.es

MANUAL DE INSTRUCCIONES CODIGO 80141 REV A DIC 2019 (Sujetas a modicaciones sin previo aviso) Pag.: 8
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.jpselecta.es
PROGRAMA DE FABRICACIÓN / MANUFACTURING PROGRAMME
- Agitadores magnéticos. / Magnetic stirrers.
- Agitadores orbitales, rotativos y vibradores. / Orbital, rotary and vibratory stirrers.
- Aparatos para anatomía e histología. / Clinical and biotechnological instruments.
- Aparatos a baja temperatura. / Low temperature apparatus.
- Aparatos de regulación y control. / Regulation and control.
- Arcones conservadores. / Chest freezers.
- Armarios conservadores para bancos de sangre. / Blood bank storage cabinet.
- Armarios para ensayos de germinación de plantas. / Plant germination incubator.
- Autoclaves para esterilización. / Autoclaves.
- Baños de limpieza por ultrasonidos. / Ultrasonic cleaners.
- Baños termostáticos. / Thermostatic baths
- Baterías de kjeldahl y baterías de soxhlet. / Kjeldahl battery and Soxhlet battery.
- Centrífugas de sobremesa y refrigeradas. / Centrifuges.
- Estufas bacteriológicas y de cultivos. / Bacteriological and culture ovens.
- Estufas desecación al vacío. /
- Estufas para desecación y esterilización. / Drying and sterilization ovens.
- Estufas para desecación y esterilización por aire forzado. / Drying and sterilizing ovens by fan con-
vection.
- Extractor para determinación de celulosa y bra / Extractor for Determination of Cellulose and Fibre.
- Extractor para determinación de grasas. / Extractor for the Determination of Fats in Food and Oils.
- Hornos de mua hasta 1.150°C. / Mufe furnaces up to 1,150ºC.
- Instrumental en acero inoxidable, niquel y zirconio. / Instrumental in stainless steel, nickel and zirco-
nium..
- Mantas calefactoras. / Heating mantles.
- Placas calefactoras. / Hotplates.
- Termostatos de inmersión. / Immersion thermostats.
- Termostatos de bloque metálico para tubos y digestores kjeldahl. / Metallic block thermostats.
- Ultratermostatos de circulación. / Circulation ultrathermostat.
- Unidad de destilación para proteinas. / Distiller for proteins.
- Viscosímetros. / Viscometers.
