J.P. SELECTA PLAC-CENTER User manual

INSTRUCTION MANUAL CODE 80052 REV E 03/2021 Page: 1
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] http://www.grupo-selecta.com
PLAC-CENTER 4000501
PLACA REFRIGERANTE
COOLING PLATE

MANUAL DE INSTRUCCIONES CODIGO 80052 REV E 03/2021 Pag.: 2
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] http://www.grupo-selecta.com
INDICE
INFORMACIÓN GENERAL ................................................................. 3
LISTA DE EMBALAJE ................................................................. 3
ESPECIFICACIÓN TÉCNICA ............................................................... 4
DESCRIPCIÓN DEL EQUIPO .............................................................. 4
INSTALACIÓN ................................................................. 5
OPERACIÓN ................................................................. 5
MANTENIMIENTO ................................................................. 7
GARANTÍA ................................................................. 7
Aviso a los clientes ................................................................. 7
INDEX
GENERAL INFORMATION ................................................................. 8
PACKING LIST ................................................................. 8
TECHNICAL FEATURES ................................................................. 9
EQUIPMENT DESCRIPTION ............................................................... 9
INSTALLATION ................................................................. 10
OPERATION ................................................................. 10
MAINTENANCE ................................................................. 12
GUARANTEE ................................................................. 12
Notice to customers ................................................................. 12

INSTRUCTION MANUAL CODE 80052 REV E 03/2021 Page: 3
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] http://www.grupo-selecta.com
INFORMACIÓN GENERAL
1) Manipular el paquete con cuidado. Desembalarlo y comprobar
que el contenido coincide con lo indicado en el apartado de la
“Lista de embalaje”. Si se observa algún componente dañado o
la ausencia de alguno, avisar rápidamente al distribuidor.
2) No instalar ni utilizar el equipo sin leer, previamente, este manual
de instrucciones.
3) Estas instrucciones forman parte inseparable del equipo y deben
estar disponibles para todos los usuarios.
4) Cualquier duda puede ser aclarada contactando con el servicio
técnico de J.P. SELECTA, s.a.u.
5) ¡ATENCIÓN! NO SE ADMITIRÁ NINGUNA MÁQUINA PARA
REPARAR QUE NO ESTÉ DEBIDAMENTE LIMPIA Y DESIN-
FECTADA.
6) Toda modicación, eliminación o falta de mantenimiento de
cualquier dispositivo de la máquina, transgrede la directiva de
utilización 2009/104/CE y el fabricante no se hace responsable
de los daños que pudieran derivarse.
7) No utilizar el equipo con uidos que puedan desprender vapores
o formar mezclas explosivas o inamables.
LISTA DE EMBALAJE
El equipo estándar consta de los siguientes componentes:
Descripción Código Cantidad
Plac-center 4000501 1
Manual de instrucciones 80052 1

MANUAL DE INSTRUCCIONES CODIGO 80052 REV E 03/2021 Pag.: 4
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] http://www.grupo-selecta.com
ESPECIFICACIÓN TÉCNICA
Tensión de alimentación 115-230V 50/60 Hz según se indique en
la placa de características de la máquina.
Código 4000501
Medidas útiles placa cm.
Ancho 30
Fondo 15
Medidas exteriores cm.
Alto 27
Ancho 33
Fondo 50
Potencia compresor H/P 1 / 3
Consumo W. 160
Tipo de gas R 134A
Carga de gas gr. 150
Peso Kg. 15
DESCRIPCIÓN DEL EQUIPO
La placa refrigerante PLAC-CENTER está diseñada especialmente
para mantener en su superfície elementos en estado sólido.
Permiten trabajar con temperaturas regulables sobre la placa desde
5ºC hasta -10ºC, mediante una regulación electrónica y lectura digital.
El mueble exterior está construido en acero inox AISI 304 y la placa
refrigerante en aluminio anodizado en negro. El grupo compresor es
hermético y viene montado sobre un acoplamiento antivibratorio con
evaporador ventilado, válvula de regulación y unidad condensadora.
El panel de mandos va provisto de un interruptor general con indicador
luminoso, un regulador electrónico de la temperatura de control analó-
gico y lectura digital (2 dígitos) con sonda PTC y resolución ±1 dígito.

INSTRUCTION MANUAL CODE 80052 REV E 03/2021 Page: 5
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] http://www.grupo-selecta.com
INSTALACIÓN
Colocar la placa refrigerante sobre una supercie plana, horizontal
y nivelada, procurando dejar un espacio libre de 10 cm. por la parte
posterior y por los laterales del equipo.
¡ATENCIÓN! IMPORTANTE PARA SU SEGURIDAD!
No use la placa para el tratamiento térmico de productos sus-
ceptibles de formar gases explosivos ni en zonas de protección
especial.
Asegúrese que el equipo se conecta a una tensión de red que
coincide con la indicada en la placa de características.
No utilice el equipo sin estar conectada la toma de tierra.
Si cambia la clavija de enchufe, tenga en cuenta lo siguiente:
Cable azul: Neutro.
Cable marron: Fase.
Cable Amarillo/Verde: Tierra.
OPERACIÓN

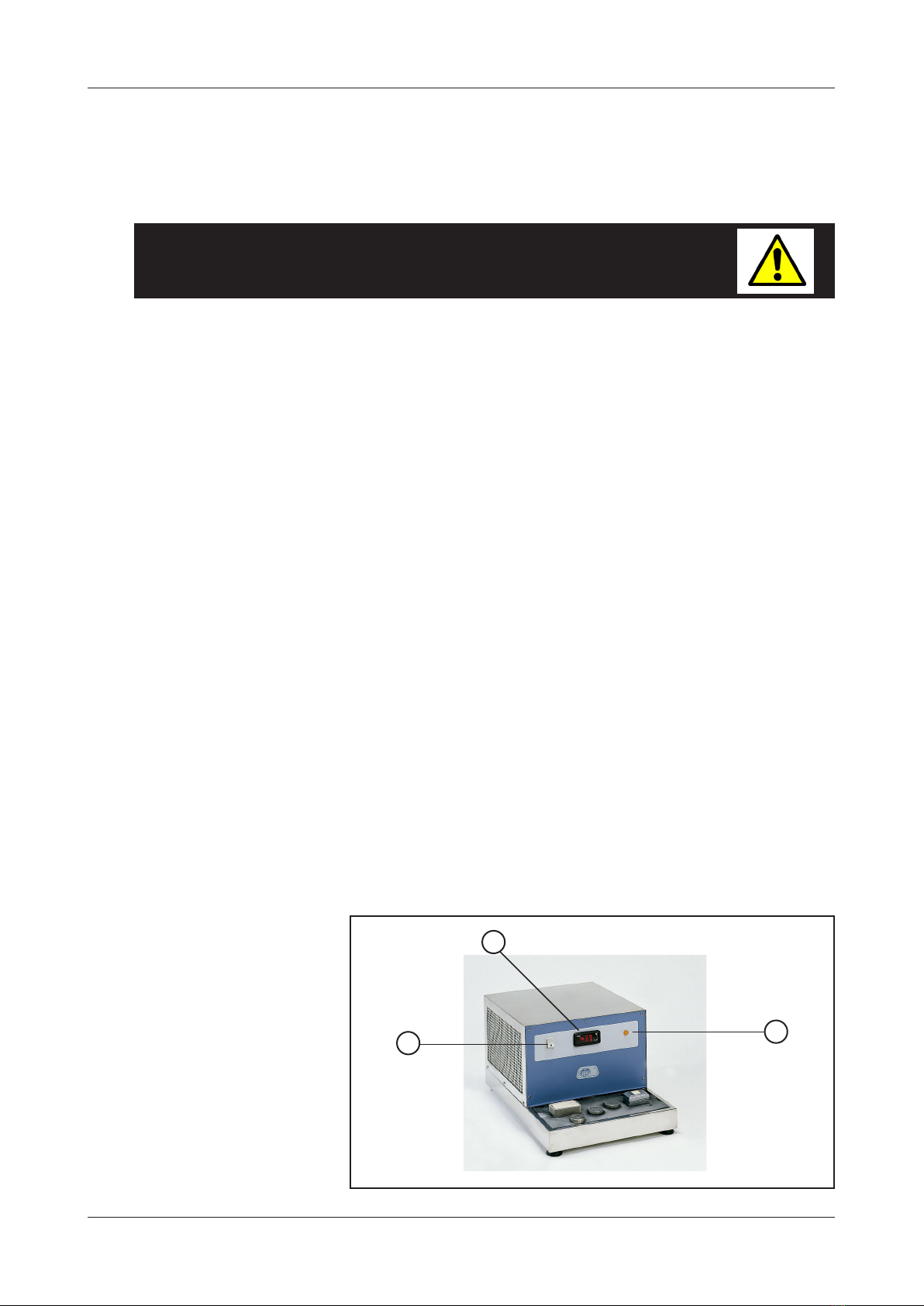

PANEL DE MANDOS:
1. Interruptor general con indicador luminoso.
2. Piloto indicador de funcionamiento del compresor.
3. Regulador de temperatura.
1
3
2

MANUAL DE INSTRUCCIONES CODIGO 80052 REV E 03/2021 Pag.: 6
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] http://www.grupo-selecta.com
PUESTA EN MARCHA:
Antes de introducir la primera carga de género, es aconsejable dejarlo
funcionar por lo menos dos horas a una temperatura prejada.
OPERACION:
1. Conectar la placa a la red eléctrica.
2. Accionar el interruptor general (1).
3. Selección la temperatura de consigna (SP).
Leds indicadores y teclas:
1. Indicador modo Stand-by
2. Indicador modo Programación
3. Display
4. Indicador de Refrigeración activa
5. Tecla SET
6. Tecla Arriba / Desescarche
7. Tecla Abajo / Stand-by
1
7
6
5
2
3 4
Tecla SET (5): pulsar durante 5 segundos para variar el punto de ajuste
SP (Set Point). Modicar con las echas Arriba (6) y Abajo (7) para
seleccionar la temperatura de consigna. Validar volviendo a pulsar la
tecla SET (5). El tiempo de estabilización a la temperatura deseada
variará en función de la temperatura ambiente.
Tecla Arriba (6): pulsar durante 5 segundos para iniciar o detener el
desescarche. En el menú programación permite desplazarse por los
diferentes niveles, y en el ajuste de un parámetro, variar el mismo.
Tecla Abajo (7): pulsar durante 5 segundos para activar el modo
Stand-by. Para volver al modo normal, pulsar 2 segundos. En modo
Stand-by, el equipo no realiza ninguna acción y en pantalla sólo se
muestra encendido el indicador (1).
En el menú programación, permite desplazarse por los diferentes
niveles, y en el ajuste de un parámetro, variar el mismo.

INSTRUCTION MANUAL CODE 80052 REV E 03/2021 Page: 7
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] http://www.grupo-selecta.com
MANTENIMIENTO
Antes de quitar la tapa del equipo, desconectarlo de la red eléc-
trica.
La placa de control sólo debe ser manipulada por personal de
mantenimiento debidamente autorizado.
LIMPIEZA:
Limpiar periódicamente el polvo depositado en las aletas del conden-
sador. Para ello sacar el envolvente metálico, y mediante un pincel o
aire comprimido, ir retirando todo el polvo.
GARANTÍA
Este producto tiene una garantía de un año. La garantía no cubre
los daños causados por un uso indebido o por causas ajenas a J.P.
SELECTA, s.a.u.
Cualquier manipulación del equipo por personal no autorizado por J.P.
SELECTA, s.a.u. anula automáticamente los benecios de la garantía.
Aviso a los clientes:
El producto se compone de varios componentes y diversos materiales
que deben reciclarse o, en su defecto, depositarse en los sitios corre-
spondientes de eliminación de escombros cuando la vida del producto
se ha completado o cuando, de lo contrario, es necesario desecharlo.
Para ello, el usuario nal que adquiere el producto debe conocer la nor-
mativa vigente de cada municipio y / o localidad en función de los re-
siduos eléctricos y electrónicos. El usuario que adquiere este producto
debe conocer y ser responsable de los posibles efectos de los compo-
nentes sobre el medio ambiente y la salud humana como resultado de
la presencia de sustancias peligrosas. Nunca coloque el producto en
un contenedor convencional de alcance ciudadano si es un desman-
telamiento previo y conocimiento de los componentes que incorpora. Si
no conoce el procedimiento a seguir, consulte con el ayuntamiento de
su ciudad para obtener más información.

MANUAL DE INSTRUCCIONES CODIGO 80052 REV E 03/2021 Pag.: 8
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] http://www.grupo-selecta.com
GENERAL INFORMATION
1) Handle the parcel with care. Unpack and check that the contents
coincide with the packing-list. If any part is damaged or missing,
please advise the distributor immediately.
2) Do not install or use the equipment without reading this handbook
before.
3) This handbook must always be attached to the equipment and it
must be available for all users.
4) If you have any doubts or enquiries, please contact with your sup-
plier or J.P. Selecta’s technical service.
5) IMPORTANT! J.P. SELECTA WILL NOT ACCEPT ANY EQUIP-
MENT TO BE REPAIRED IF IT IS NOT DULY CLEANED.
6) If any modication, elimination or lacking in maintenance of any
device of the equipment by the user transgress the directive
2009/104/CE , the manufacturer is not responsible for the damage
that can occur.
7) Do not use the equipment with liquids which can give off vapours
capable of making explosive mixtures.
PACKING LIST
The standard equipment consist of the following components:
Description Code Quantity
Plac-center 4000501 1
Instruction Manual 80052 1

INSTRUCTION MANUAL CODE 80052 REV E 03/2021 Page: 9
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] http://www.grupo-selecta.com
TECHNICAL FEATURES
Voltage supply 115-230V 50/60 Hz according to the characteristics
plate indications.
Code 4000501
Plate dimensions cm.
Length 30
Width 15
Overall dimensions cm
Height 27
Length 33
Width 50
Compressor power HP 1 / 3
Consumption W 160
Gas type R 134A
Gas load gr. 150
Weight Kg. 15
EQUIPMENT DESCRIPTION
The cooling plate PLAC-CENTER is specially suitable for maintaining
substances in solid state.
For adjustable temperatures on plate from 5ºC up to -10ºC, with electronic
regulation and digital reading.
AISI 304 stainless steel outer casing and cooling plate in black anodized
aluminium. Hermetically-sealed compressor installed on an anti-vibration
mounting with ventilated evaporator, regulating valve and condenser.
Control panel equipped with main switch with indicator lamp, analogue
electronic temperature regulator and digital reading (2 digits) with PTC
probe and resolution ±1 digit.

MANUAL DE INSTRUCCIONES CODIGO 80052 REV E 03/2021 Pag.: 10
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] http://www.grupo-selecta.com
CAUTION!!! IMPORTANT FOR YOUR SAFETY!
Do NOT use the plate for thermic treatment of products which made
form explosive gases, not even in special protection aerea.
Be sure that the voltage supply is the same as the one indicated
on the characteristics plate.
Do not use the apparatus if it is NOT earthed.
If you have to change the plug bear in mind the following:
Blue cable: Neutral.
Brown cable: Phase.
Yellow/green cable: Earth.
INSTALLATION
Place the cooling plate on a at horizontal, level surface, leaving a space
at the back and sides of the apparatus of about 10cm.
OPERATION
CONTROL PANEL:
1. Main switch with indicator lamp.
2. Compressor operation indicator lamp.
3. Temperature controller.
1
3
2

INSTRUCTION MANUAL CODE 80052 REV E 03/2021 Page: 11
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] http://www.grupo-selecta.com
STARTING UP:
Before the introduction of the rst load, it is advisable to leave the
equipment working for about two hours at the preset temperature.
OPERATION:
1. Connect the plate to the mains.
2. Press the main switch (1).
3. Adjust set point (SP).
Indicator leds and keys:
1. Stand-by mode indicator
2. Programming mode indicator
3. Display
4. Active Cooling Indicator
5. SET key
6. Up / Defrost key
7. Down / Stand-by key
1
7
6
5
2
3 4
SET key (5): press for 5 seconds to vary the SP (Set Point). Modify
with the Up (6) and Down (7) keys to select the setpoint temperature.
Validate by pressing the SET key (5) again. The stabilization time at the
desired temperature will vary depending on the ambient temperature.
Up key (6): press for 5 seconds to start or stop defrosting. In the pro-
gramming menu it is possible to move through the different levels, and
to vary a parameter when adjusting it.
Down key (7): press for 5 seconds to activate Stand-by mode. To re-
turn to normal mode, press again for 2 seconds. In Stand-by mode,
the equipment does not perform any action and only the indicator (1) is
shown on the screen.
In the programming menu, it allows you to scroll through the different
levels, and to vary a parameter when adjusting it.

MANUAL DE INSTRUCCIONES CODIGO 80052 REV E 03/2021 Pag.: 12
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] http://www.grupo-selecta.com
MAINTENANCE
Before removing the side covers, disconnect the equipment from
the mains.
The guarantee will not have any effect if the equipment is manipulated
by somebody who has not been authorized by J.P.SELECTA, s.a.u.
CLEANING:
Remove the metallic casing and clean the condenser wings with the help
of a brusher or compressed air. It is recommended to do it periodically.
GUARANTEE
This product is guaranteed for one year. The guarantee does not cover
damages caused by an incorrect use or causes beyond the control of
J.P. SELECTA, s.a.u.
Any manipulation of the equipment by unathorized personnel by J.P.
SELECTA, s.a.u. cancels the guarantee automatically.
Notice to customers:
The product is made up of various components and various materials
that must be recycled or, failing that, deposited in the corresponding de-
bris removal sites when the product’s life has been completed or when
otherwise it is necessary to dispose of it. To do this, the end user who
acquires the product must know the current regulations of each mu-
nicipality and / or locality based on the waste electrical and electronic
equipment. The user who acquires this product must be aware of and
responsible for the potential effects of the components on the environ-
ment and human health as a result of the presence of hazardous sub-
stances. Never place the product in a conventional container of citizen
scope if a previous dismantling and knowledge of the components that
incorporates. If you do not know the procedure to follow, consult with
the city council for more information.
