J.P. SELECTA FRIGITERM TFT-10 User manual

MANUAL DE INSTRUCCIONES CODIGO 80324 REV 0 Nov/2015 (Sujetas a modifi caciones sin previo aviso) Pag.: 1
J.P. SELECTAs.a.u. - Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [e-mail] - website: http://www.jpselecta.es
CRIOTERMOSTATO DE CIRCULACIÓN
RECIRCULATION BATHS
FRIGITERM TFT -10 3000546
FRIGITERM TFT -30 3000547
ISO 9001

INSTRUCTION MANUAL CODE 80324 REV 0 Nov/2015 (It can be modifi ed without notice) Page: 2
J.P. SELECTAs.a.u. - Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [e-mail] - website: http://www.jpselecta.es
3. Especifi cación Técnica
Código de referencia: 3000546 3000547
Dimensiones (Exterior): alto/ancho/fondo (mm) 360/660/440
Dimensiones (Util cubeta): alto/ancho/fondo (mm) 120/200/140
Tensión de alimentación: 230 VAC 50Hz
Potencia eléctrica (W): 1150 1460
Peso: (Kg) 28 30
Fusible exterior: Reemplazable (Tipo: 10x5mm)
Rango de temperatura: ºC -10 ... 100 ºC -30...100 ºC
Resolución del display: ºC 0.1ºC
Funcionamiento temporizado: Semanal, horas, minutos
1. Información general
• Manipular el equipo cuidadosamente.
• Comprobarla “Listade embalaje”. Si seobservaalgún componente dañado,
avisar rápidamente al distribuidor.
• No instalar ni utilizar el equipo sin leer previamente este manual que forma
parte inseparable del equipo y debe estar disponible para sus usuarios.
• Consultar cualquier duda al servicio técnico de J.P. SELECTA, s.a.u.
• No utilizar el equipo en atmósferas explosivas, infl amables ni corrosivas.
2. Lista de embalaje
El equipo se suministra junto con su manual de instrucciones.
Interruptor principal:
de 3 posiciones:
Posición central: Desconectado de red.
Posición superior: Sin unidad de frio.
Posición Inferior: Unidad de frio activada.

MANUAL DE INSTRUCCIONES CODIGO 80324 REV 0 Nov/2015 (Sujetas a modifi caciones sin previo aviso) Pag.: 3
J.P. SELECTAs.a.u. - Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [e-mail] - website: http://www.jpselecta.es
4.1 Riesgos a los que está sometido el operador
• Riesgo de quemaduras
• Riesgo eléctrico.
4.2 Cualifi cación del personal
Este equipo sólo puede ser utilizado por personal cualifi cado que ha leído y
comprendido estas instrucciones o ha sido cualifi cado para el uso de este equipo.
4.3 Utilización con sustancias peligrosas
No tratar materiales infl amables o explosivos o que reaccionen químicamente
con violencia.
Riesgo
de peligro
Riesgo
eléctrico Riesgo de contacto
con alta temperatura.
4. Información sobre seguridad en la
utilización del equipo
4.4. Mantenimiento
Antes de manipular en su interior, desconecte el equipo de la toma de red.
La manipulación de los circuitos electrónicos por personal no autori-
zado puede provocar daños de difícil reparación. Consulte al servicio
técnico autorizado de J.P. SELECTA, s.a.u.
Para la limpieza de las partes accesibles de la estufa, utilice limpiacristales o
un producto similar. No utilizar disolventes agresivos.
4.5. Garantía
Este producto tiene una garantía de un año. La garantía no cubre los daños
causados por uso indebido o causas ajenas a J. P. SELECTA, s.a.u.
Cualquier manipulación del equipo por personal no autorizado anula los be-
nefi cios de la garantía.
ATENCIÓN!
Riesgo de quemaduras
Tome las precauciones adecuadas
(uso de guantes térmicos, pinzas, etc...)
para extraer las muestras del baño.
Pueden estar a una temperatura elevada.

INSTRUCTION MANUAL CODE 80324 REV 0 Nov/2015 (It can be modifi ed without notice) Page: 4
J.P. SELECTAs.a.u. - Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [e-mail] - website: http://www.jpselecta.es
5. Descripción del equipo
Los termostatos de inmersiónse utilizanen el tratamientotérmico demuestras
y en el calentamiento de baños.
El equipo incorpora una bomba de circulación que puede utilizarse para mejo-
rar la homogeneidad dentro de un baño o para realizar un circuito cerrado de
circulación de líquido para refrigeración o calentamiento.
El equipopuede trabajarde forma continuao temporizada. Unavez transcurrido
el tiempo de funcionamiento se detiene.
El equipo dispone de registro de temperaturas en lápiz de memoria USB.
6. Instalación
Una vez desembalado el equipo, compruebe visualmente que está en buen
estado. Conserve el embalaje original durante unos días.
6.1 Cubeta
Necesita una cubeta o un recipiente para funcionar. Consulte el catálogo de
J.P. SELECTA, s.a.u. o el apartado 2 de este manual.
Situar el equipo y su cubeta en una superfi cie plana, nivelada, estable y ade-
cuada al peso del equipo.
Para trabajar con comodidad, dejar libre un espacio de unos 20cm en cada
lado del equipo.
6.2 Conexión a la red eléctrica
Escoger una toma de corriente cercana al equipo y adecuada a la potencia
del equipo. Utilizar el cable de conexión suministrado u otro de similares ca-
racterísticas.
Para su seguridad, la toma de corriente debe tener conexión a tierra.
Antes de enchufar, verifi car que la tensión y frecuencia de la red eléctrica
corresponde a la indicada en la etiqueta de características del equipo.
7. Funcionamiento
Todas las funciones del equipo se establecen mediante la pantalla táctil. Pre-
sionar suavemente con el dedo en el centro de cada icono.
Al poner en marcha el equipo se muestra la pantalla de inicio (Fig 7.2).
• Ajustes
- Hora y fecha: menú para establecer la fecha y la hora.
- Descarga de datos registrados.
- Corrección de temperatura.
- Límites de alarma de temperatura.
• Programación
- Permite programar el perfi l de temperatura, defi niendo temperatu-
ras, tiempos y rampas de subida.
• Trabajo
- Permiteseleccionar y poneren marchala temperaturade trabajo o
un perfi l de temperatura.
Pantalla Táctil
Boya de detección
de nivel de agua Resistencia
calefactora
Bomba de
recirculación
AJUSTES
SETTINGS PROGRAMACIÓN
PROGRAMMING
TRABAJO
TASK
Fig 7.2. Pantalla de inicio.
La boya bloquea el funcionamiento de la
calefacción del equipo si no hay agua.
Fig 7.1. Tornillo de fi jación

MANUAL DE INSTRUCCIONES CODIGO 80324 REV 0 Nov/2015 (Sujetas a modifi caciones sin previo aviso) Pag.: 5
J.P. SELECTAs.a.u. - Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [e-mail] - website: http://www.jpselecta.es

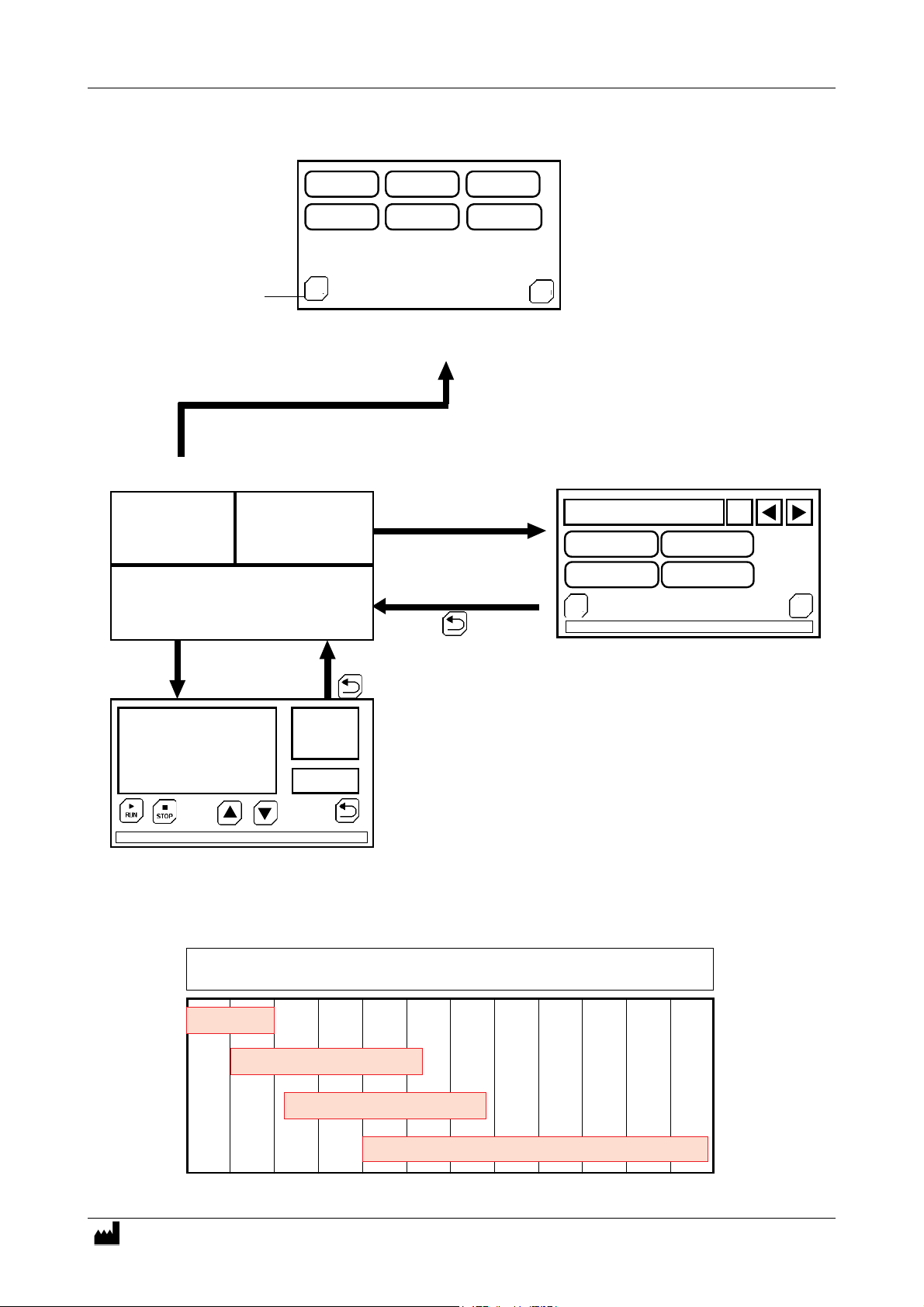

Volver a PANTALLA INICIAL
PANTALLA INICIAL
PANTALLA PROGRAMACIÓN
AJUSTES PROGRAMACIÓN
TRABAJO
IDIOMA
BRILLO INTRODUCIR
CONTRASEÑA CAMBIAR CONTRASEÑA
FECHA/HORA UNIDADES
PANTALLA AJUSTES
PANTALLA TRABAJO
PROGRAMA 00
SAVE
TIEMPO: 00:00TEMP: 16.0ºC
OVERTMP: 0ºCUNDERTMP: 0ºC
SETUP HH:MM:SS DD/MM/YY
HH:MM:SS DD/MM/YY
22.9
ºC
SET
35.2
FLOW
80%
DURACIÓN
SET --H--M
0-20 40 806020-40
Anticong. coche/Car antifreezer
Agua / Water
Alcohol
*Rhodorsil 47v50 / Rhodorsil 47v50
FLUIDOS ACONSEJADOS SEGÚN LA TEMPERATURA DE UTILIZACIÓN DEL BAÑO
RECOMMENDED FLUIDS DEPENDING ON BATH TEMPERATURE
100 120 180140 160 200
CAL

INSTRUCTION MANUAL CODE 80324 REV 0 Nov/2015 (It can be modifi ed without notice) Page: 6
J.P. SELECTAs.a.u. - Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [e-mail] - website: http://www.jpselecta.es

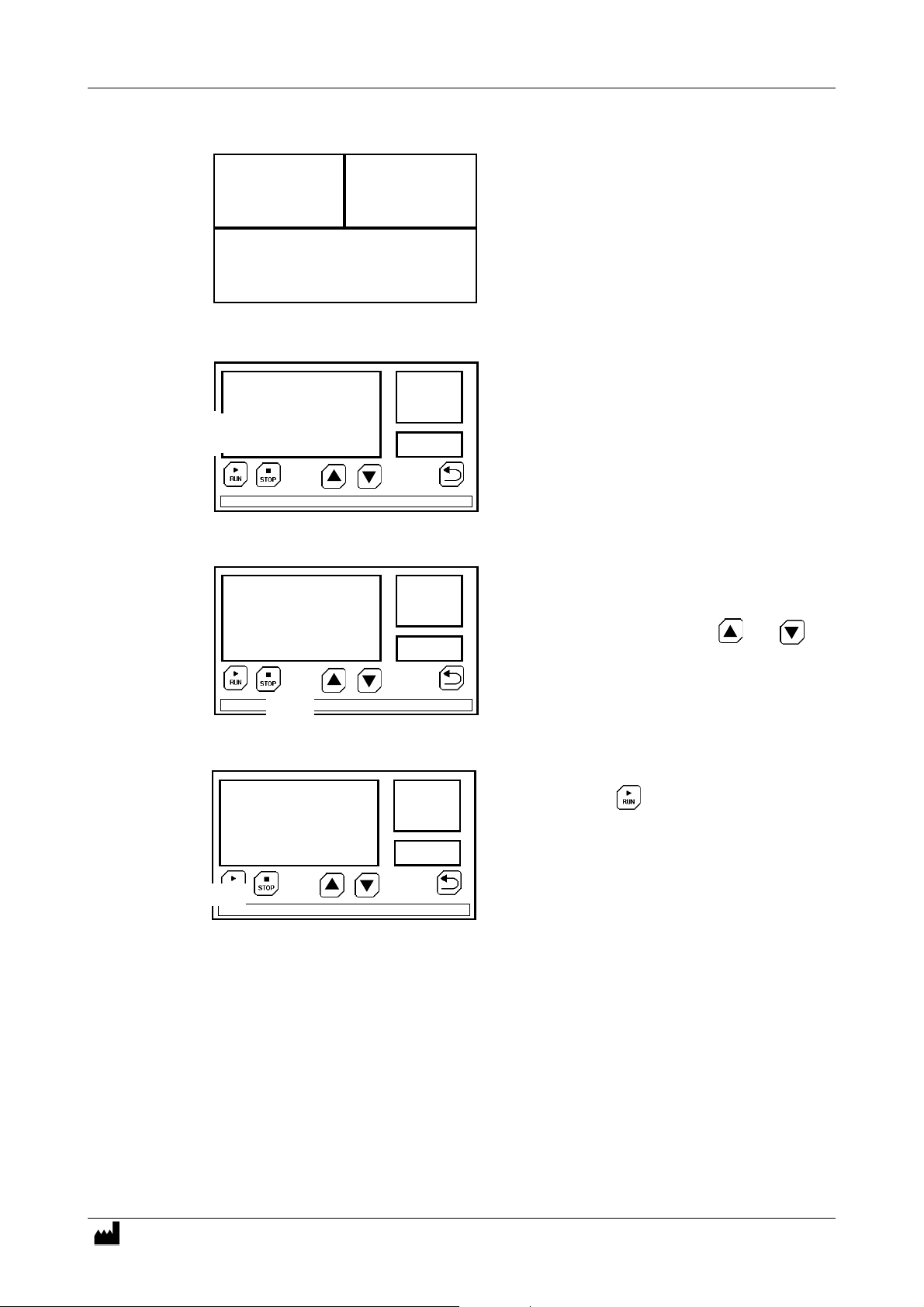

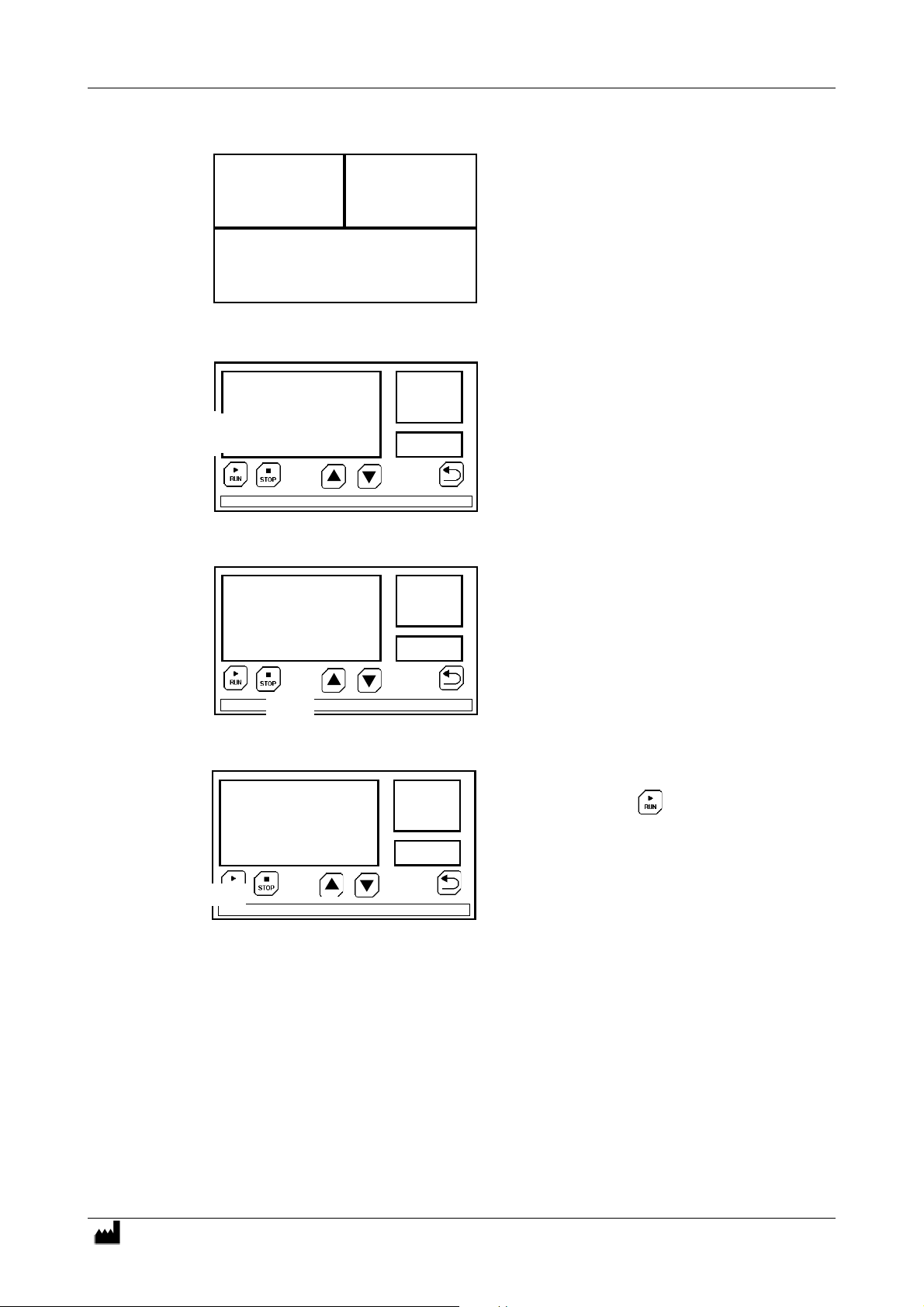

7.1 Inicio rápido para trabajar a una temperatura
1 Pulsar sobre «PROGRAMACIÓN».
AJUSTES PROGRAMACIÓN
TRABAJO

4 Pulsar sobre .
HH:MM:SS DD/MM/YY
22.9
ºC
SET
40.0
FLOW
80%
DURACIÓN
SET --H--M

3 Seleccionar la temperatura con las teclas «su-
bir» y bajar». (En el ejempo 40ºC)
HH:MM:SS DD/MM/YY
22.9
ºC
SET
40.0
FLOW
80%
DURACIÓN
SET --H--M

HH:MM:SS DD/MM/YY
22.9
ºC
SET
30.0
FLOW
80%
DURACIÓN
SET --H--M
2 Pulsar sobre el cuadro que indica la tempera-
tura. (El marco cambia a color amarillo)

Notas:
De forma similar se puede programar un tiempo horas/minutos de funcionamiento.
La temperatura seleccionada directamente desde esta pantalla, no queda memorizada al apagar el equipo.
(Ver apartado 7.2)

MANUAL DE INSTRUCCIONES CODIGO 80324 REV 0 Nov/2015 (Sujetas a modifi caciones sin previo aviso) Pag.: 7
J.P. SELECTAs.a.u. - Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [e-mail] - website: http://www.jpselecta.es

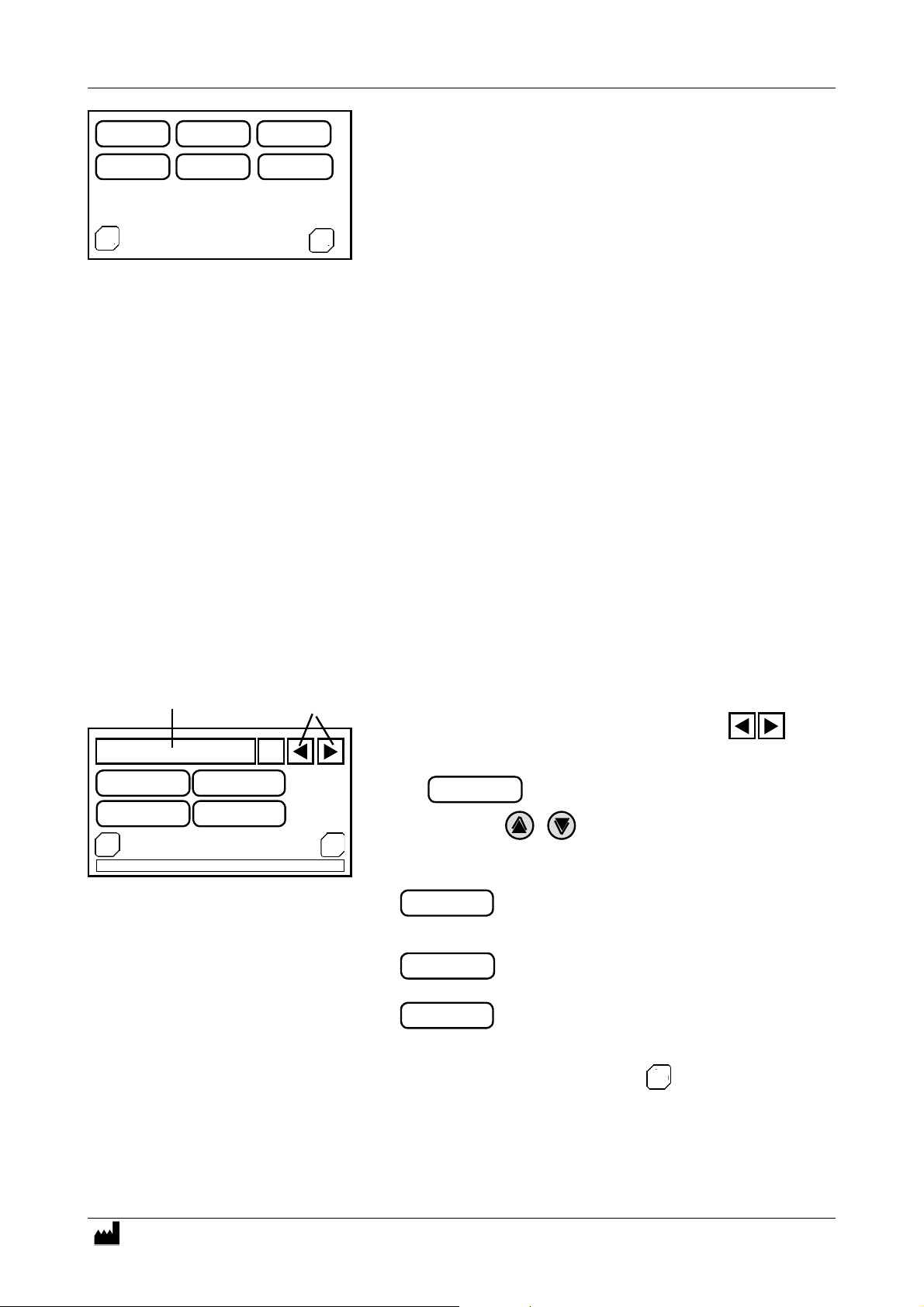

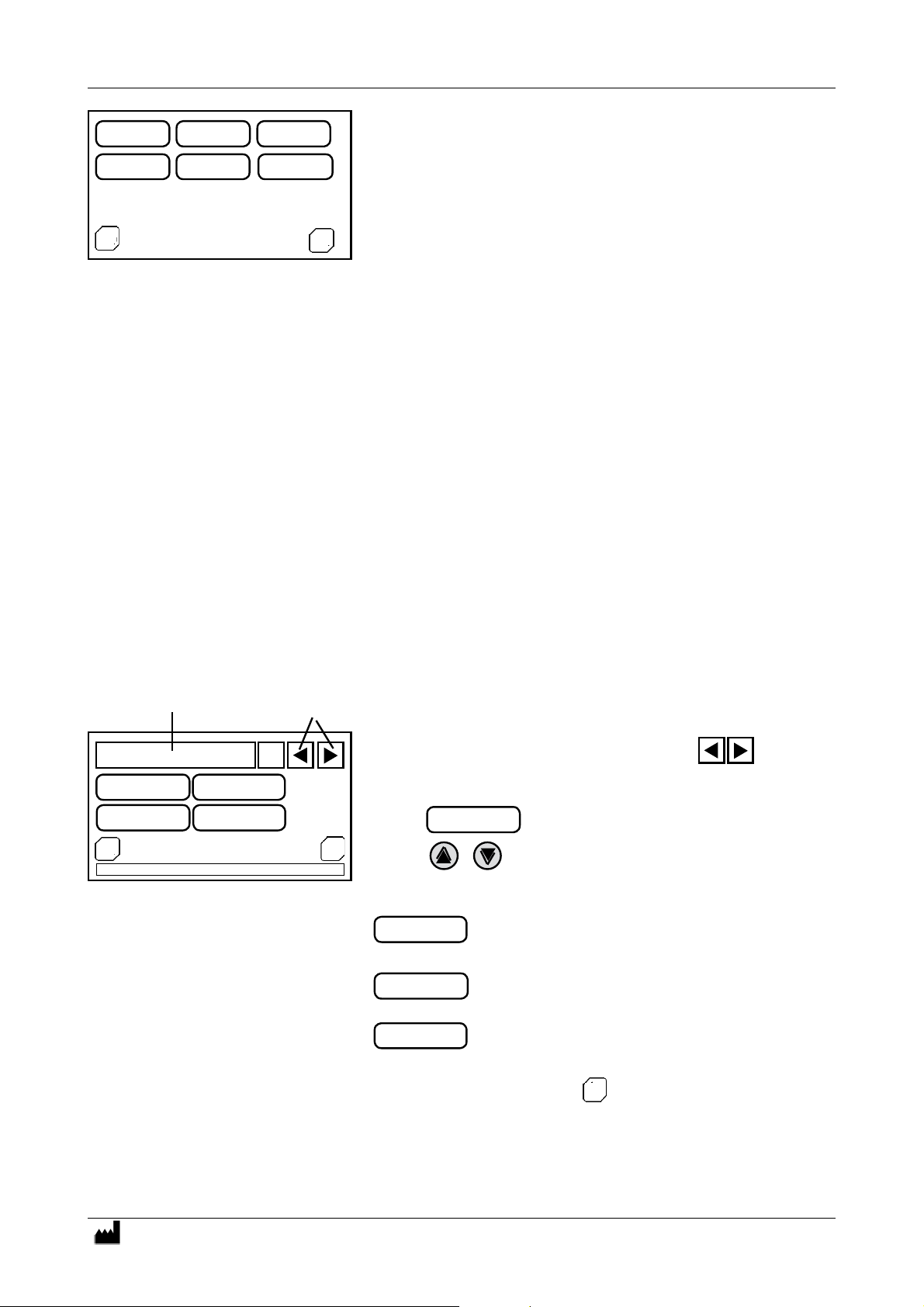

Fig 1. Pantalla de ajustes
7.2 Pantalla de AJUSTES
7.2.1 Establecer Hora y Fecha
Pulsar sobre el icono Hora/Fecha. Pulsar sucesivamente sobre el cuadro para
seleccionar el ajuste de día, mes, año, hora, minuto y segundo.
Ajustar pulsando sobre los iconos aumentar y disminuir.
7.2.2 Establecer unidades, idioma y nivel de brillo de
la pantalla
De forma similar, pulsar sobre los iconos para cambiar el nivel de brillo de la
pantalla, el idioma y las unidades para la temperatura.
7.2.3 Parámetros protegidos con contraseña
Existen unaserie de parámetros que afectan el funcionamiento del equipo que
se encuentran protegidos con contraseña.
Calibración de la sonda de temperatura:
....
IDIOMA
BRILLO INTRODUCIR
CONTRASEÑA CAMBIAR CONTRASEÑA
FECHA/HORA UNIDADES
CAL
7.3 Programación de temperatura y tiempo
Esta pantalla permite entrar hasta 8 programas de temperatura y tiempo.
Cada programa viene defi nido por:
Temperatura: Tª amb. + 5 ... 200ºC
Tiempo: HH:MM
Baja temperatura: Valor de alarma de bajada de temperatura.
Sobretemperatura: Valor de alarma de sobretemperatura.
Desde el menú principal pulsar sobre «PROGRAMACIÓN».
Aparece la pantalla de Fig2.
Seleccionar un programa (del 00 al 07) mediante las teclas
Establecer la temperatura y el resto de parámetros:
Pulsar:
Aparecen las teclas para ajustar el valor de la temperatura.
De forma similar, pulsando sobre
Establecer el tiempo de mantenimiento.
Un tiempo de 00.00 signifi ca un funcionamiento
continuo.
Establecer la alarma por si la temperatura baja
de este valor durante el funcionamiento.
Establecer laalarma por si la temperatura sube
de este valor durante el funcionamiento.
Finalmentepulsar para guardarelprograma.
TEMP: 16.0ºC
UNDERTMP: 0ºC
TIEMPO: 00:00
OVERTMP: 0ºC
SAVE
PROGRAMA 00
SAVE
TIEMPO: 00:00TEMP: 16.0ºC
OVERTEMP: 0ºCUNDERTEMP: 0ºC
SETUP HH:MM:SS DD/MM/YY
Fig 2. Pantalla de programación
Nº de programa
seleccionado
Flechas para selec-
ción del programa

SEL

INSTRUCTION MANUAL CODE 80324 REV 0 Nov/2015 (It can be modifi ed without notice) Page: 8
J.P. SELECTAs.a.u. - Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [e-mail] - website: http://www.jpselecta.es

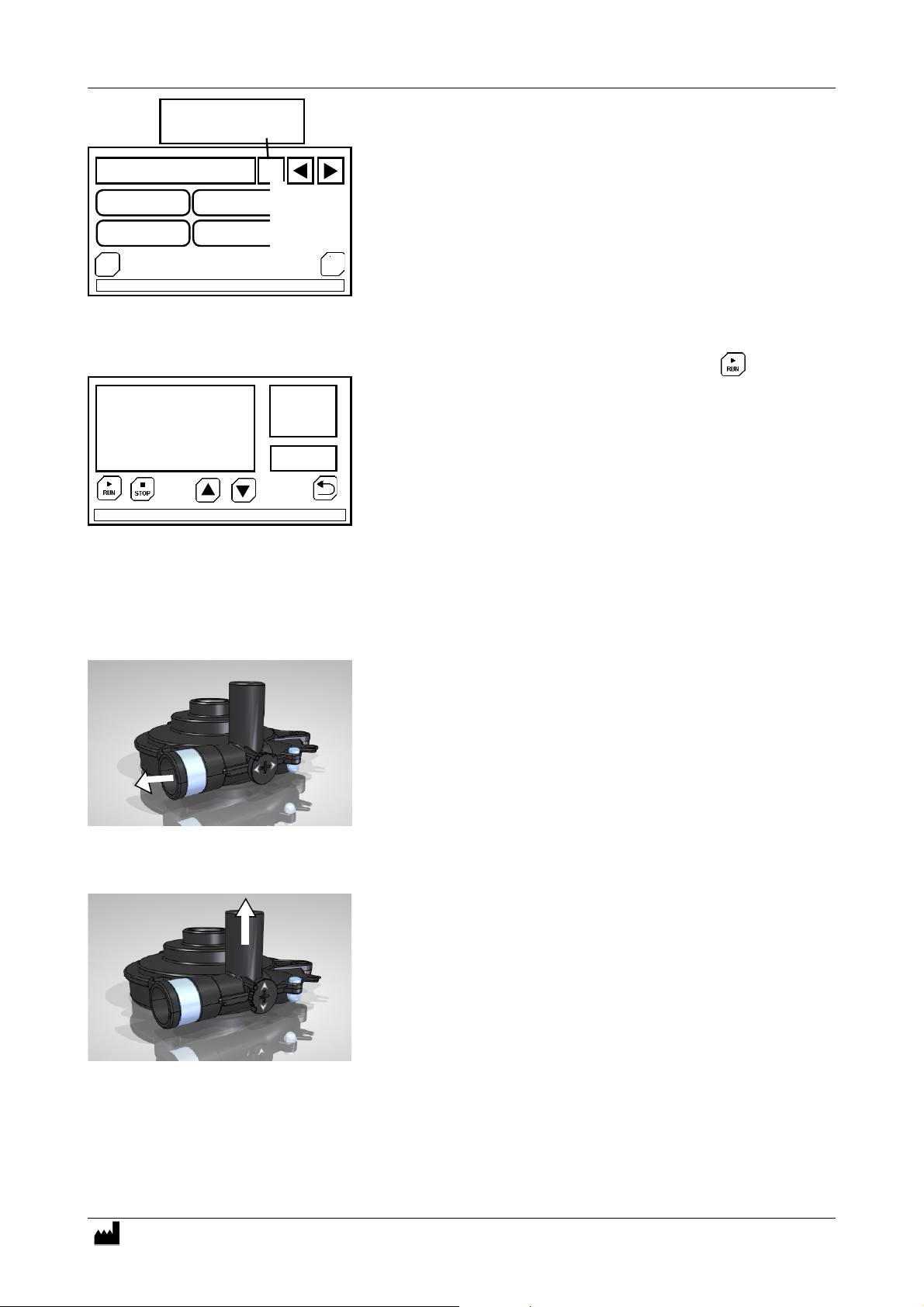

7.4 Seleccionar un programa para ejecutarlo desde
la pantalla de Trabajo
Para seleccionar un programa almacenado, pulsar sobre SEL.
(La indicación SEL, cambia de color para indicar que se ha seleccionado).
Una vez seleccionado, este programama aparece en la pantalla de TRABAJO.
7.5 Pantalla de Trabajo
Desde la pantalla de Trabajo, el programa seleccionado en la pantalla de pro-
gramación (Ver 7.4) se pone en marcha pulsando sobre
Esta pantalla informa de:
La temperatura actual
La temperatura programada (SET)
El tiempo programado (SET)
El tiempo transcurrido
Fig 7.4. Selección de un programa.
PROGRAMA 04
SAVE
TIEMPO: 00:00TEMP: 50.0ºC
OVERTEMP: 0ºCUNDERTEMP: 0ºC
SETUP HH:MM:SS DD/MM/YY

SEL

 SEL cambia a color
amarillo si está selec-
cionado
Fig 7.5. Pantalla de trabajo
HH:MM:SS DD/MM/YY
28.9
ºC
SET
50.0
FLOW
80%
PROG 04
SET -- h -- m
T 00 h 00m
7.6 Bomba de circulación
La bomba de circulación de agua (u otro líquido) puede trabajar en dos con-
fi guraciones:
- Circulación INTERNA : El agua sale de la bomba por el tubo horizontal (Ver
fi g 7.6.1). Con esta confi guración se consigue una buena homogeneización de
la temperatura en el líquido de la cubeta.
- Circulación EXTERNA : El agua sale de la bomba por el tubo vertical (Ver fi g
7.6.2). Esta confi guración permite el envío de líquido a un circuito de circulación
exterior para atemperar, refrigerar, etc... un equipo externo.
Fig 7.6.1 Bomba confi gurada en la posición de
circulación INTERNA.
Fig 7.6.2 Bomba confi gurada en la posición de
circulación EXTERNA.

MANUAL DE INSTRUCCIONES CODIGO 80324 REV 0 Nov/2015 (Sujetas a modifi caciones sin previo aviso) Pag.: 9
J.P. SELECTAs.a.u. - Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [e-mail] - website: http://www.jpselecta.es
1. General Information
• Handle the parcel with care.
• check that contents coincide with the packing-list. If any part is damaged
or missing, please advise the distributors immediately.
• Do not install or use the equipment without reading this handbook fi rst.
This instruction manual must be attached to the equipment and must be
available for all users.
• If you have any doubts or enquiries, contact with J.P. SELECTA’s technical
service.
• Do not use the equipment in explosive, fl ammable or corrosive atmospheres.
3. Technical specifi cation
3000546 3000547
Dimensions: High/wide/depth (mm) 360/660/440
Power suply voltage: 230 VAC 50Hz
Electrical power (W): 1150 1460
Weigth: (Kg) 28 30
Fuse: Replaceable (Type: 10x5mm)
Temperature range: -10...100 -30...100
Temperature resolution: 0.1ºC
Timed operation: Weekly, hour, minute
2. Packing list
Units are supplied with its owns manuals.
Main Switch:
3 positions:
Central position: Switch off.
Up position: Cooling unit Off.
Down position: Cooling unit On.

INSTRUCTION MANUAL CODE 80324 REV 0 Nov/2015 (It can be modifi ed without notice) Page: 10
J.P. SELECTAs.a.u. - Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [e-mail] - website: http://www.jpselecta.es
ATTENTION!
Burning risk
Take proper precautions
(use of thermal gloves, clamps,...)
to extract samples from inside the tank.
It can be at a high temperature.
4.1 Risks the operator is subjected to
• Risk of burns
• Electrical risk
4.2 Staff qualifi cation
This equipment may only be used by properly trained personnel who have
read and unsderstood these instructions or have been properly trained in this
equipment operation.
4.3 Use with hazardous substances
Do not treat fl ammable or explosive materials or those which chemically react
with violence.
Hazard
risk
Electric
risk Risk of high
temperature contact
4. Information about safety in the use
of the equipment
4.4. Maintenance
Unplug the equipment from the mains before you handle inside it.
The manipulation of the equipment internal electronic circuits by
unauthorized personnel can cause irreparable damage.
Take it to one of J.P.SELECTA’s authorized technical services.
It is recommended to clean the accessible parts of the equipment with a cloth
and a cleaner, or a similar solution. Do not use aggressive solvents.
4.5. Warranty
This product is guaranteed for one year. It does not cover damages caused by
an incorrect use or causes beyond the control of J. P. SELECTA, s.a.u.
Anymanipulation of theequipment by personnel notauthorized byJ.P. SELECTA,
s.a.u. automatically cancels the guarantee.

MANUAL DE INSTRUCCIONES CODIGO 80324 REV 0 Nov/2015 (Sujetas a modifi caciones sin previo aviso) Pag.: 11
J.P. SELECTAs.a.u. - Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [e-mail] - website: http://www.jpselecta.es
5. Equipment Description
Immersion thermostats are widely used on laboratories for thermal treatement
of samples, or heating/cooling other equipments.
The equipment includes a circulation pump that can be used to improve the
homogeneity within a bath or to perform a closed liquid circulation circuit for
cooling or heating.
The unit could work in a continuous or timed operation.
6. Installation
Unpack the equipment and visually check that the contents are in good con-
ditions. Keep the package for some days.
6.1 Bucket/Tank
A bucket or tank will be needed to operate the thermostat. See J.P. SELECTA,
s.a.u. product range or paragraph 2 of this manual.
Place the equipment on a fl at level stable surface, suitable for the equipment
weight.
To work in a comfortable way, please leave a free space of 50cm around the
equipment and a minimum of 20cm at the rear part.
6.2 Connection to the mains
Plug the equipment to a near socket suitable for the equipment power. Use the
connection cable supplied or a similar one.
For your safety, the equipment must be earthed.
Before plugging the machine,check that the voltage supply and the frequency
corresponds to the one indicated in the equipment characteristics plate.
7. Operation
All the equipment functions are set with the touch screen. Gently press with
your fi nger in the center of each icon.
When starting the computer, the starting screen will be shown (Fig 7.2).
• SETTINGS:
- Time and date: menu to set the date and time.
- Temperature correction.
- Temperature alarm limits.
• PROGRAMMING
- Allows you to program the temperature profi le, by defi ning tempe-
ratures, times and ramps.
• TASK
- Allows you to select and launch the operating temperature or a
temperature profi le.
AJUSTES
SETTINGS PROGRAMACIÓN
PROGRAMMING
TRABAJO
TASK
Fig 7.2. Initial screen
Touch screen
Level switch for
liquid detection. Heater
Circulation
pump
Level switch inhibits the thermostat operation
if no liquid level is detected.
Fig 7.1. Fixing clamp

INSTRUCTION MANUAL CODE 80324 REV 0 Nov/2015 (It can be modifi ed without notice) Page: 12
J.P. SELECTAs.a.u. - Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [e-mail] - website: http://www.jpselecta.es
Return to main screen
INITIAL SCREEN
PROGRAMMING SCREEN
SETTINGS PROGRAMMING
OPERATION
LANGUAGE
CONTRAST INSERT
PASSWORD CHANGE PASSWORD
DATE/TIME UNITS
SETTINGS
OPERATION SCREEN
PROGRAM 00
SAVE
TIME: 00:00TEMP: 16.0ºC
OVERTMP: 0ºCUNDERTMP: 0ºC
SETUP HH:MM:SS DD/MM/YY
HH:MM:SS DD/MM/YY
22.9
ºC
SET
35.2
FLOW
80%
DURATION
SET --H--M
0-20 40 806020-40
Anticong. coche/Car antifreezer
Agua / Water
Alcohol
*Rhodorsil 47v50 / Rhodorsil 47v50
FLUIDOS ACONSEJADOS SEGÚN LA TEMPERATURA DE UTILIZACIÓN DEL BAÑO
RECOMMENDED FLUIDS DEPENDING ON BATH TEMPERATURE
100 120 180140 160 200

MANUAL DE INSTRUCCIONES CODIGO 80324 REV 0 Nov/2015 (Sujetas a modifi caciones sin previo aviso) Pag.: 13
J.P. SELECTAs.a.u. - Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [e-mail] - website: http://www.jpselecta.es
7.1 Quick operation
1 Press over «TASK».
SETTINGS PROGRAMMING
TASK

4 Press over .
HH:MM:SS DD/MM/YY
22.9
ºC
SET
40.0
FLOW
80%
DURATION
SET --H--M

3 Set the temperature with and
(40ºC on the picture)
HH:MM:SS DD/MM/YY
22.9
ºC
SET
40.0
FLOW
80%
DURATION
SET --H--M

HH:MM:SS DD/MM/YY
22.9
ºC
SET
30.0
FLOW
80%
DURATION
SET --H--M
2 Press over temperature display
(Frame changes to yellow color)

Notes:
In a similar way, hours and minutes of working time could be programmed.
The temperature set from this screen does not remain recorded once equipments are switched off.
(See paragraph 7.2)

INSTRUCTION MANUAL CODE 80324 REV 0 Nov/2015 (It can be modifi ed without notice) Page: 14
J.P. SELECTAs.a.u. - Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [e-mail] - website: http://www.jpselecta.es
Fig 1. Programming screen
7.2 Programming screen
7.2.1 Set time and date
Press on Date/time button.
Press over push buttons to set time and date.
Use Up and Down icons to entry a value.
7.2.2 Set temperature, language and screen contrast
In a similar way set the temperature, language and screen contrast.
7.2.3 Working parameters protected under password
Some parameters settings are password protected.
Temperature calibration.
....
LANGUAGE
CONTRAST INSERT
PASSWORD CHANGE PASSWORD
DATE/TIME UNITS
CAL
7.3 Temperature and working time setting
Up to 8 programms of temperature and time can be stored.
Each program has the following parameters:
Temperature: Temperature: from ambient+5ºC ... 200ºC
Time: HH:MM
Undertemp: Alarm value for temperature drop.
Overtemp: Alarm value for overtemperature.
From main menu press over «PROGRAMMING».
Fig7.3 screen is displayed.
Select a program (from 00 to 07) with keys:
Set working temperature and the other parameters:
Press:
keys will be shown to select temperature.
In a similar way press:
Sets de working time.
A time setting value of 00.00 means «conti-
nuous operation».
Sets the undertemperature alarm value.
Sets the overtemperature alarm value.
Press to save .
TEMP: 16.0ºC
UNDERTMP: 0ºC
TIME: 00:00
OVERTMP: 0ºC
SAVE
PROGRAM 00
SAVE
TIME: 00:00TEMPERATURE: 16.0ºC
OVERTEMP: 0ºCUNDERTEMP: 0ºC
SETUP HH:MM:SS DD/MM/YY
Fig 7.3. Programming screen.
Selected program. Program selector.

SEL

MANUAL DE INSTRUCCIONES CODIGO 80324 REV 0 Nov/2015 (Sujetas a modifi caciones sin previo aviso) Pag.: 15
J.P. SELECTAs.a.u. - Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [e-mail] - website: http://www.jpselecta.es
7.4 Selecting a program for operation
To select a stored program press over SEL
(SEL indication changes its color to yellow).
Once selected, this program in placed on the WORKING screen.
7.5 Operation screen
On the operation screen «TASK», the program selected on the programming
screen is shown (See 7.4) and it starts when pressing over .
This screen shows:
Actual temperature
Temperature set
Working time set (SET)
Elapsed time
Fig 7.4. Selecting a program
PROGRAM 04
SAVE
TIME: 00:00TEMP: 50.0ºC
OVERTEMP: 0ºCUNDERTEMP: 0ºC
SETUP HH:MM:SS DD/MM/YY

SEL

 SEL change to yellow
colour when programm is
selected
Fig 7.5. Operation screen
HH:MM:SS DD/MM/YY
28.9
ºC
SET
50.0
FLOW
80%
PROG 04
SET -- h -- m
T 00 h 00m
7.6 Circulation pump
The liquid circulation pump could operate in two confi guration modes:
- INTERNAL circulation :
Water (or other) will be pumped from horizontal pump output.
(See fi g 7.6.1).
Use this confi guration to made water circulation into the bath vessel in order
to homogenize the temperature from sample load.
- EXTERNAL circulation :
Water (or other) will be pumped from vertical pump output.
(See fi g 7.6.2).
Use this confi guration to made water circulation out of the bath vessel in order
to temperate an external equipment.
Fig 7.6.1 INTERNAL circulation .
Fig 7.6.2 EXTERNAL circulation .

INSTRUCTION MANUAL CODE 80324 REV 0 Nov/2015 (It can be modifi ed without notice) Page: 16
J.P. SELECTAs.a.u. - Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [e-mail] - website: http://www.jpselecta.es
J.P. SELECTA, s.a.u. 2015
