EVAPORADOR ROTATIVO RS 3001-V
ROTATORY EVAPORATOR RS 3001-V
COD 6003001

INSTRUCTION MANUAL CODE 80370 REV 0 Juliol/2018 (It can be modied without notice) Page: 2
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
Indice
1 SEGURIDAD..................................................................................................................................................3
2 INFORMACIÓN GENERAL .............................................................................................................................4
3 ESPECIFICACIONES TÉCNICAS ....................................................................................................................4
4 LISTA DE EMBALAJE.....................................................................................................................................5
5 INSTALACIÓN Y MONTAJE DEL EQUIPO ......................................................................................................6
6 COMPONENTES...........................................................................................................................................10
7 FUNCIONAMIENTO.....................................................................................................................................14
8 FUNCIONES ADICIONALES.........................................................................................................................15
9 MANTENIMIENTO Y LIMPIEZA...................................................................................................................15
10 PROBLEMAS Y SOLUCIONES ....................................................................................................................16
11 GARANTÍA ................................................................................................................................................16
Index
1 SAFETY .......................................................................................................................................................18
2 GENERAL INFORMATION ...........................................................................................................................19
3 TECHNICAL FEATURES ...............................................................................................................................19
4 PACKING LIST ............................................................................................................................................20
5 INSTALLATION & ASSEMBLY .....................................................................................................................21
6 COMPONENTS.............................................................................................................................................25
7 OPERATION ................................................................................................................................................29
8 ADDITIONAL FUNTIONS .......................................................................................................................................30
9 MAINTENANCE & CLEANING......................................................................................................................30
10 TROUBLESHOOTING.................................................................................................................................31
11 WARRANTY...............................................................................................................................................31

MANUAL DE INSTRUCCIONES CODIGO 80370 REV 0 Juliol/2018 (Sujetas a modicaciones sin previo aviso) Pag.: 3
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
1 SEGURIDAD
El equipo incluye las medidas de seguridad adecuadas.
A lo largo de este manual se indican las situaciones de riesgo que deben respetarse.
1.1 Iconos de seguridad
Identican las situaciones de riesgo y las medidas de seguridad que deben tomarse.
Los iconos hacen referencia al párrafo marcado con la línea gris.
1.2 Riesgos a los que está sometido el operador
• Posibilidad de tocar piezas a una temperatura superior a 60ºC.
• Posible exposición a vapores.
• Riesgo eléctrico.
1.3 Cualicación del personal
Este equipo sólo puede ser utilizado por personal que ha sido cualicado adecua-
damente.
Este equipo sólo puede ser utilizado por personal que ha leído y comprendido
estas instrucciones o ha sido cualicado adecuadamente en el funcionamiento de
este equipo.
Riesgo de peligro
Riesgo de peligro.
Respetar las instrucciones indicadas para realizar la operación descrita.
Riesgo eléctrico
Riesgo de accidente eléctrico al acceder a las zonas indicadas con esta señal o
al realizar las operaciones indicadas en este manual acompañadas de este icono.
Respetar las instrucciones indicadas para realizar la operación descrita.
Riesgo de quemaduras por contacto con zonas a tem-
peratura elevada
La temperatura en la zona indicada con este icono puede exceder los 60ºC. Utilizar
guantes antitérmicos para realizar la operación descrita.
Respetar las instrucciones indicadas para realizar la operación descrita.
Información importante
• Información importante para obtener buenos resultados o para un funciona-
miento óptimo del equipo.
• Información importante para alargar la vida del equipo o para evitar la degra-
dación de alguno de sus componentes.

INSTRUCTION MANUAL CODE 80370 REV 0 Juliol/2018 (It can be modied without notice) Page: 4
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
2 INFORMACIÓN GENERAL
2.1 Manipular el paquete con cuidado. Desembalarlo y comprobar que el contenido
coincide con lo indicado en el apartado de la “Lista de embalaje”. Si se observa
algún componente dañado o la ausencia de alguno, avisar rápidamente al
distribuidor.
2.2 No instalar ni utilizar el equipo sin leer, previamente, este manual de instruc-
ciones.
2.3 Estas instrucciones forman parte inseparable del aparato y deben estar dis-
ponibles para todos los usuarios del equipo.
2.4 Cualquier duda puede ser aclarada contactando con el servicio técnico de J.P.
SELECTA, s.a.u.
2.5 ¡ATENCIÓN! NO SE ADMITIRÁ NINGUNA MÁQUINA PARA REPARAR
QUE NO ESTÉ DEBIDAMENTE LIMPIA Y DESINFECTADA.
2.6 Toda modicación, eliminación o falta de mantenimiento de cualquier dispo-
sitivo de la máquina, transgrede la directiva de utilización 89/655/CEE y el
fabricante no se hace responsable de los daños que pudieran derivarse.
2.7 No utilizar el equipo con uidos que puedan desprender vapores o formar
mezclas explosivas o inamables.
3 ESPECIFICACIONES TÉCNICAS
Tensión de alimentación 115/230V 50/60 Hz según se indica
en la placa de características de la máquina.
Código: 6003001
Dimensiones (cm): Alto/Ancho/Fondo 70 / 74 / 49
Potencia (W): 1300
Velocidad (rpm): 0 a 180
Peso (kg): 38

MANUAL DE INSTRUCCIONES CODIGO 80370 REV 0 Juliol/2018 (Sujetas a modicaciones sin previo aviso) Pag.: 5
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
4 LISTA DE EMBALAJE
Contenido estándar del paquete
El equipo estándar consta de los siguientes componentes:
Nº Descripción Pos.
6003001 Evaporador rotativo
0100146 GRIFO ENTRADA 1
0100160 TUBO PTFE GRIFO ENTRADA 2
0100145 REFRIGERANTE 3
1001098 PINZA MATRAZ RECEPTOR 4
0100161 JUEGO 3 TAPONES C/OLIVA 5 (22/23/24)
0100149 ROSCA NEGRA REFRIGERANTE 6
0100150 MUELLE PARA ROSCA NEGRA 7
0100151 JUEGO JUNTAS VACIO Y SELLADO 8
0100157 MATRAZ RECEPTOR 1L. (de pera) 9
0100159 MOTOR REDUCTOR ANGULAR 10
0100154 JUNTA TORICA SILICONA 11
0100155 EJE DE VIDRIO HUECO 12
0100156 PINZA SUJECIÓN MATRAZ EVAPORADOR 13
0100148 MATRAZ EVAPORADOR 1 L. (de bola) 14
0100178 MATRAZ EVAPORADOR 500ml. (de pera) 14
0015645 FILTRO ENTRADA AIRE VACÍO 30
0520013 SONDA EXTERNA
0007140 CABLE DE ALIMENTACIÓN
0046041 TUBERIA FINA (metro)
0100158 MATRAZ EVAPOR. 2 L. (de pera)
0100179 VARILLA SUJECIÓN REFRIGERANTE
-- CABLE DE ALIMENTACIÓN DEL MOTOR
-- DESTORNILLADOR
80370 Manual de instrucciones

INSTRUCTION MANUAL CODE 80370 REV 0 Juliol/2018 (It can be modied without notice) Page: 6
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
5 INSTALACIÓN Y MONTAJE DEL EQUIPO
• Situe el aparato cerca de una toma de corriente adecuado a su consumo sobre
una supercie plana (nivelada) y sucientemente robusta para soportar el peso
del equipo.
• Deje un espacio libre de al menos 30 cm. alrededor.
5.1 Conexión a la red eléctrica
• Escoja una toma de corriente cercana al equipo y adecuada a la potencia del
equipo. Utilice el cable de conexión suministrado u otro de similares características.
• Para su seguridad, la toma de corriente debe tener conexión a tierra.
• Antes de enchufar, verique que la tensión y la frecuencia de la red eléctrica
corresponde a la indicada en la etiqueta de características del equipo.
• Conecte el equipo a la red eléctrica
• Ponga en marcha el equipo (h)
• Eleve al máximo el conjunto cabezal completo con la tecla (d)
5.2 Instrucciones de montaje
Siga las siguientes instrucciones para montar el equipo. El orden de los pasos es el
recomendado para un correcto montaje, pero determinadas operaciones se pueden
realizar de forma individual, como por ejemplo montar o desmontar los matraces.
Antes de comenzar, asegúrese de que el equipo no está conectado a la red eléctrica.
1. Instale el motor reductor angular (10) en su soporte.
2. Fije el eje con el pomo negro.
4. Juntas de vacío y sellado (8).
3. Instale el tubo de conexión del matraz (12).
Asegúrese de que la junta tórica (11) esté montada en su posición.

MANUAL DE INSTRUCCIONES CODIGO 80370 REV 0 Juliol/2018 (Sujetas a modicaciones sin previo aviso) Pag.: 7
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com

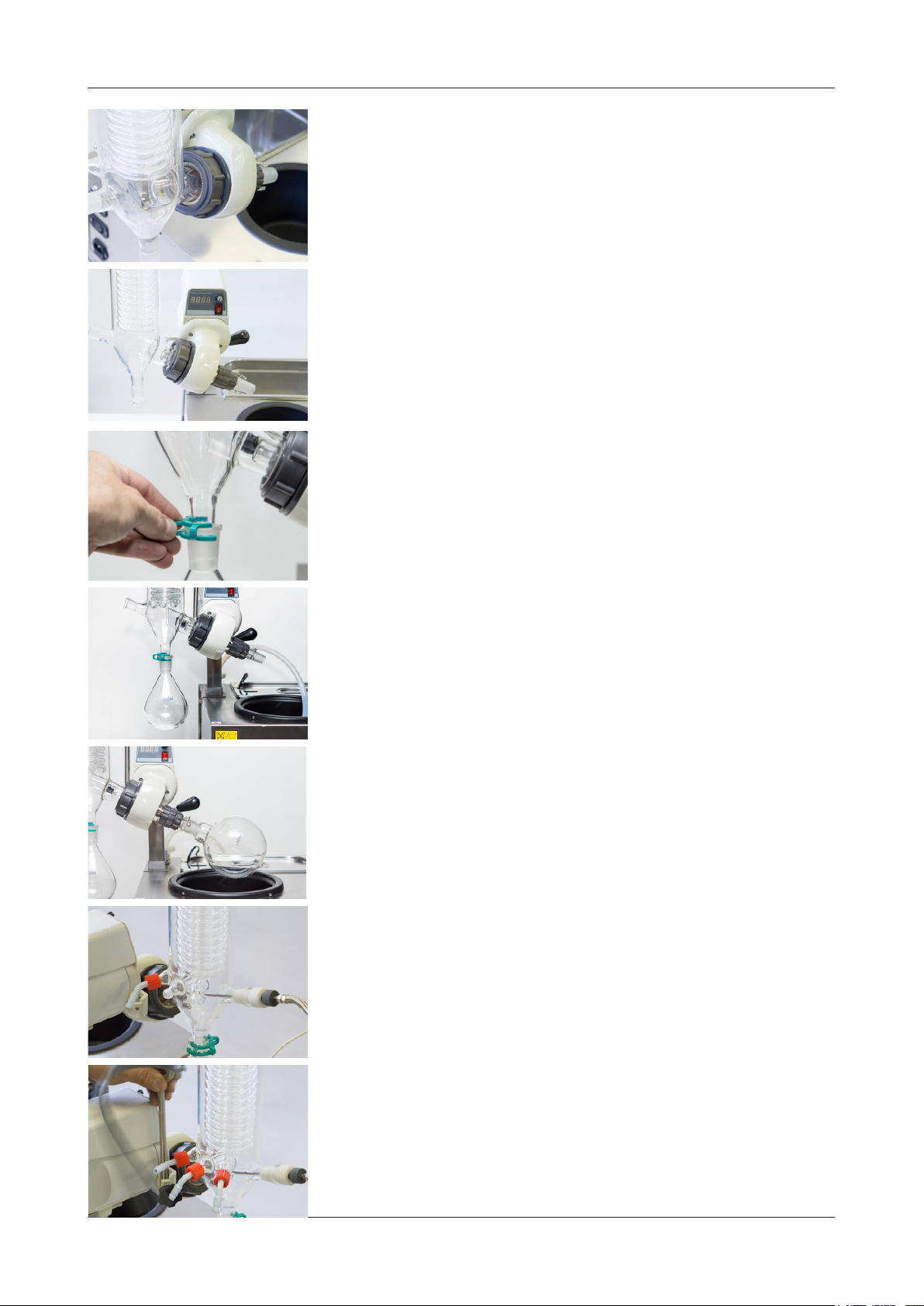

11. Monte el muelle (7) en el cristal refrigerante (3).
8. Monte y atornille el racord extensión de jación del matraz (13) de muestra.
9. Monte y atornille el racord de jación del matraz (13) de muestra.
10. Monte la rosca de jación del refrigerante (6) en el cristal refrigerante (3).
5. Monte las juntas tal y como se muestra en la foto. Coloque primero la junta
gris.
6. Luego coloque la junta marrón.
7. Vista del conjunto de juntas montado.

INSTRUCTION MANUAL CODE 80370 REV 0 Juliol/2018 (It can be modied without notice) Page: 8
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
12. Monte el conjunto refrigerante (3) usando la rosca negra (6) en el cabezal
completo (10).
13. Vista del conjunto una vez montado.
14. Instale el matraz receptor (9) con la pinza (4) insertándola a presión.
15. Vista del matraz receptor (9) montado.
16. Monte el matraz evaporador (14) con la pinza del racord del matraz (13).
17. Monte la olivas y los rácores de salida y entrada (5) en las boquillas 22, 23
y 24.
Instale la sonda de temperatura en el cristal del refrigerante (3) y asegúrese de
que quede bien sujeta.
18. Monte la varilla de sujeción.

MANUAL DE INSTRUCCIONES CODIGO 80370 REV 0 Juliol/2018 (Sujetas a modicaciones sin previo aviso) Pag.: 9
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com

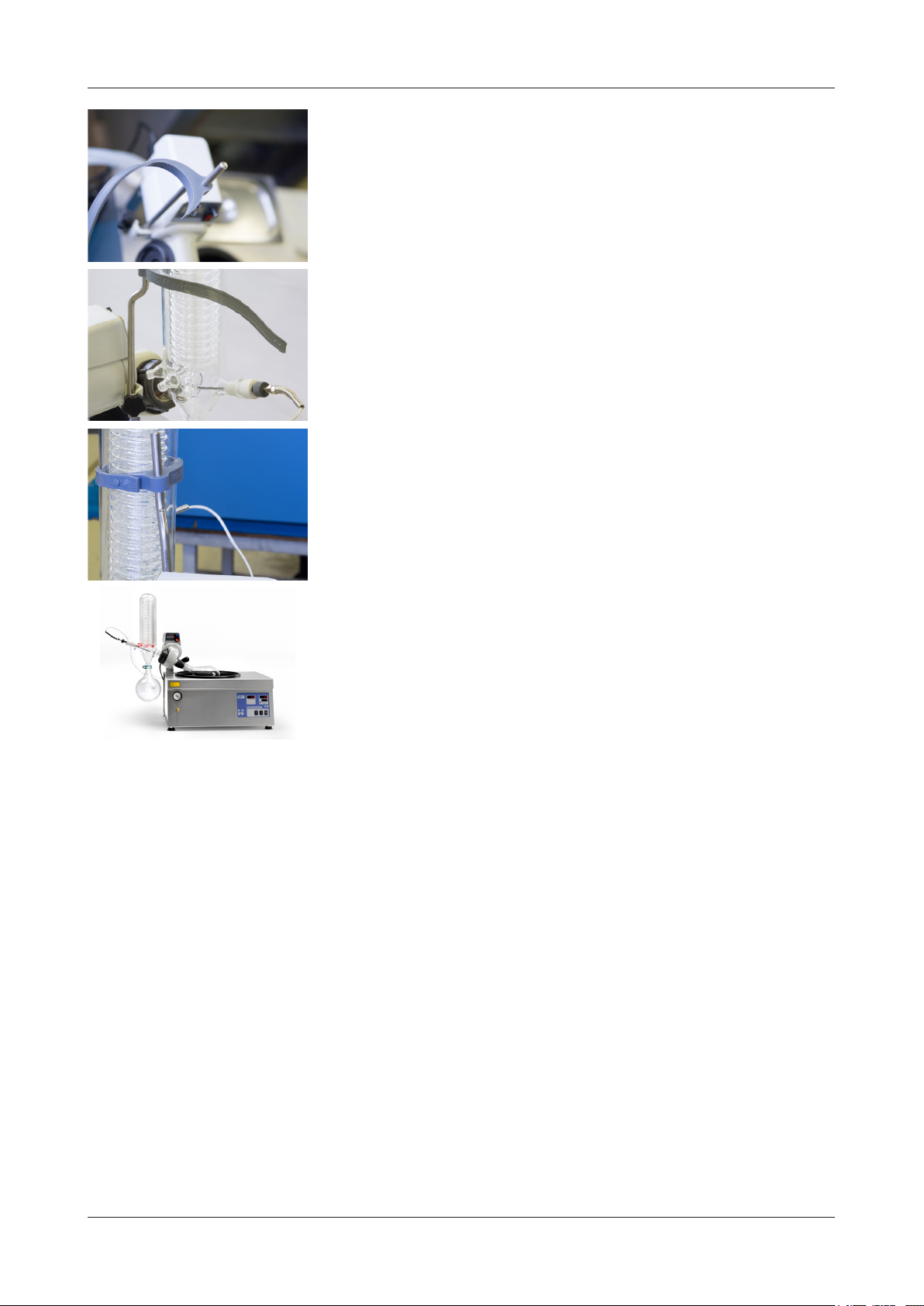

21. Detalle de como debe quedar el montaje.
19. Monte la cinta de sujeción a la varilla.
20. Abrace el cristal refrigerante (3) con la cinta.
22. Vista general de todo el conjunto montado.

INSTRUCTION MANUAL CODE 80370 REV 0 Juliol/2018 (It can be modied without notice) Page: 10
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com

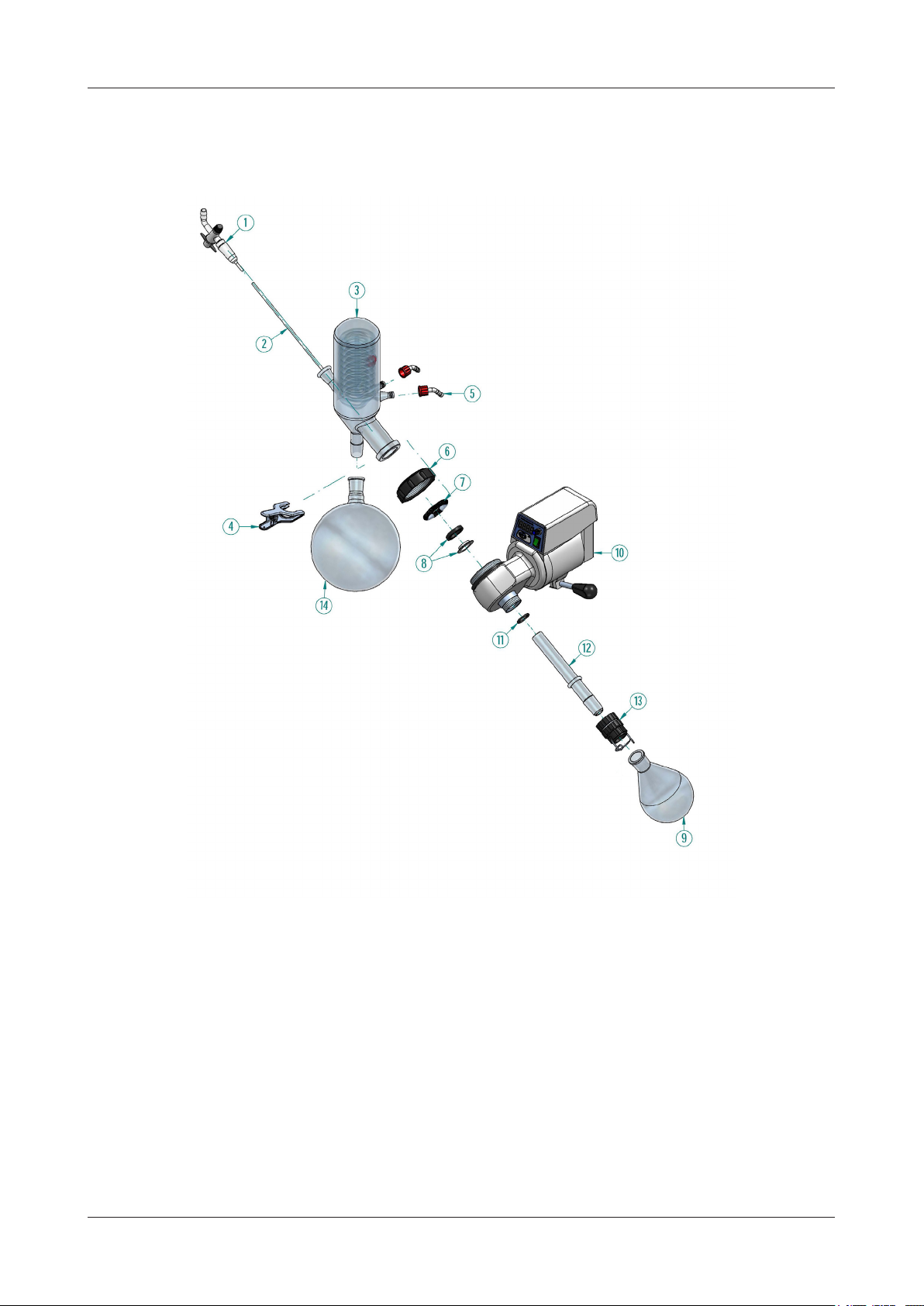

6 COMPONENTES
1- Grifo Entrada
2- Tubo PTFE Grifo Entrada
3- Refrigerante
4- Pinza Matraz Receptor
5- Juego 3 tapones c/oliva
6- Rosca Negra Refrigerante
7- Muelle para Rosca Negra
8- Juego Juntas Vacío y Sellado
9- Matraz Receptor 1000ml (de Pera)
10- Cabezal Completo
11- Junta Tórica Silicona
12- Eje de Vidrio Hueco
13- Pinza Sujeción Matraz
14- Matraz Evaporador 1000ml de Bola (o 500ml de Pera)

MANUAL DE INSTRUCCIONES CODIGO 80370 REV 0 Juliol/2018 (Sujetas a modicaciones sin previo aviso) Pag.: 11
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
15
16
17
18

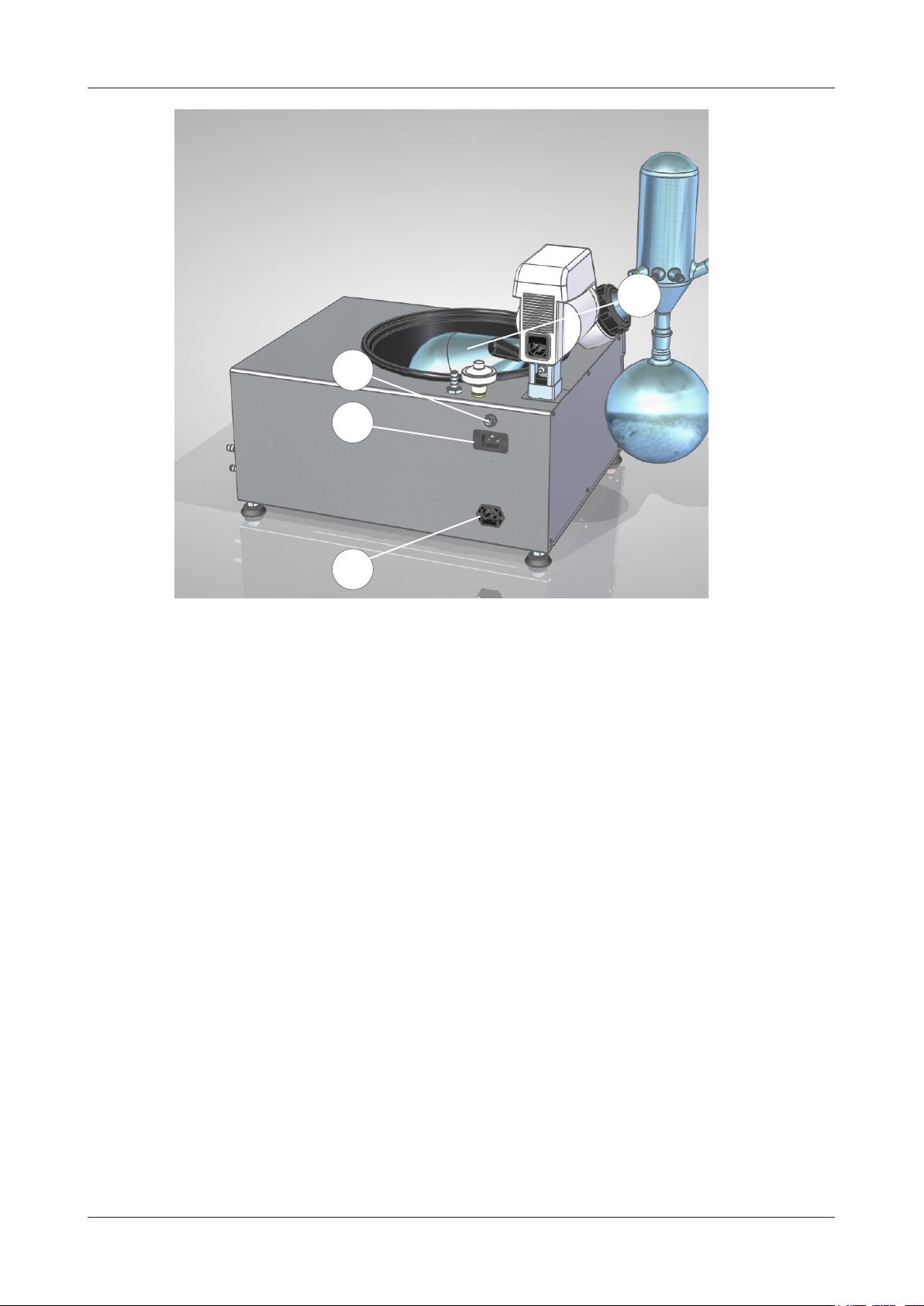

15- Conector sonda temperatura
16- Conector alimentación motor reductor (10)
17- Cable conexión a la red eléctrica
18- Cubeta de calefacción

INSTRUCTION MANUAL CODE 80370 REV 0 Juliol/2018 (It can be modied without notice) Page: 12
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com

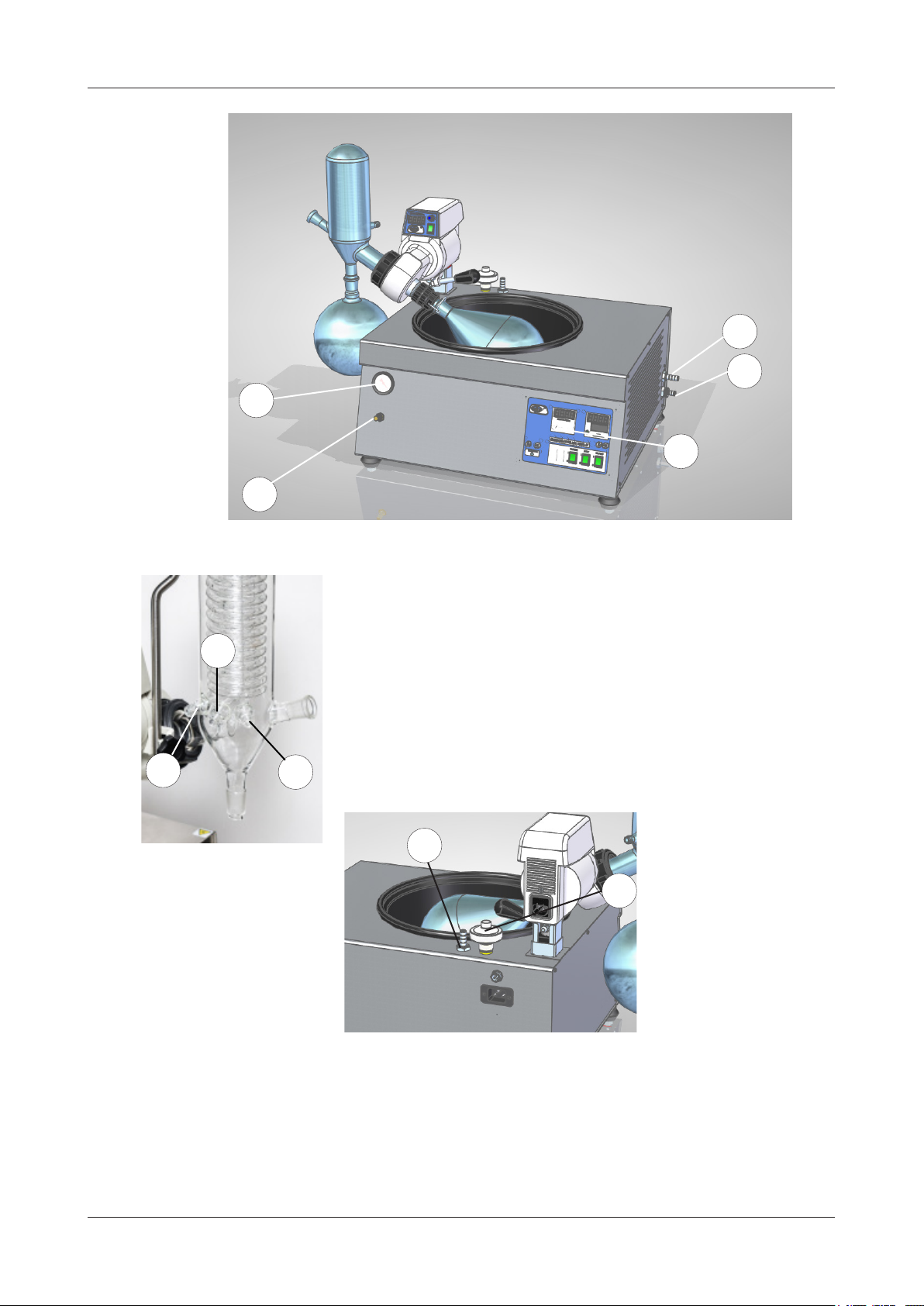

19- Entrada agua serpentín refrigeración
20- Salida agua serpentín refrigeración
21- Conexión de la bomba de vacío

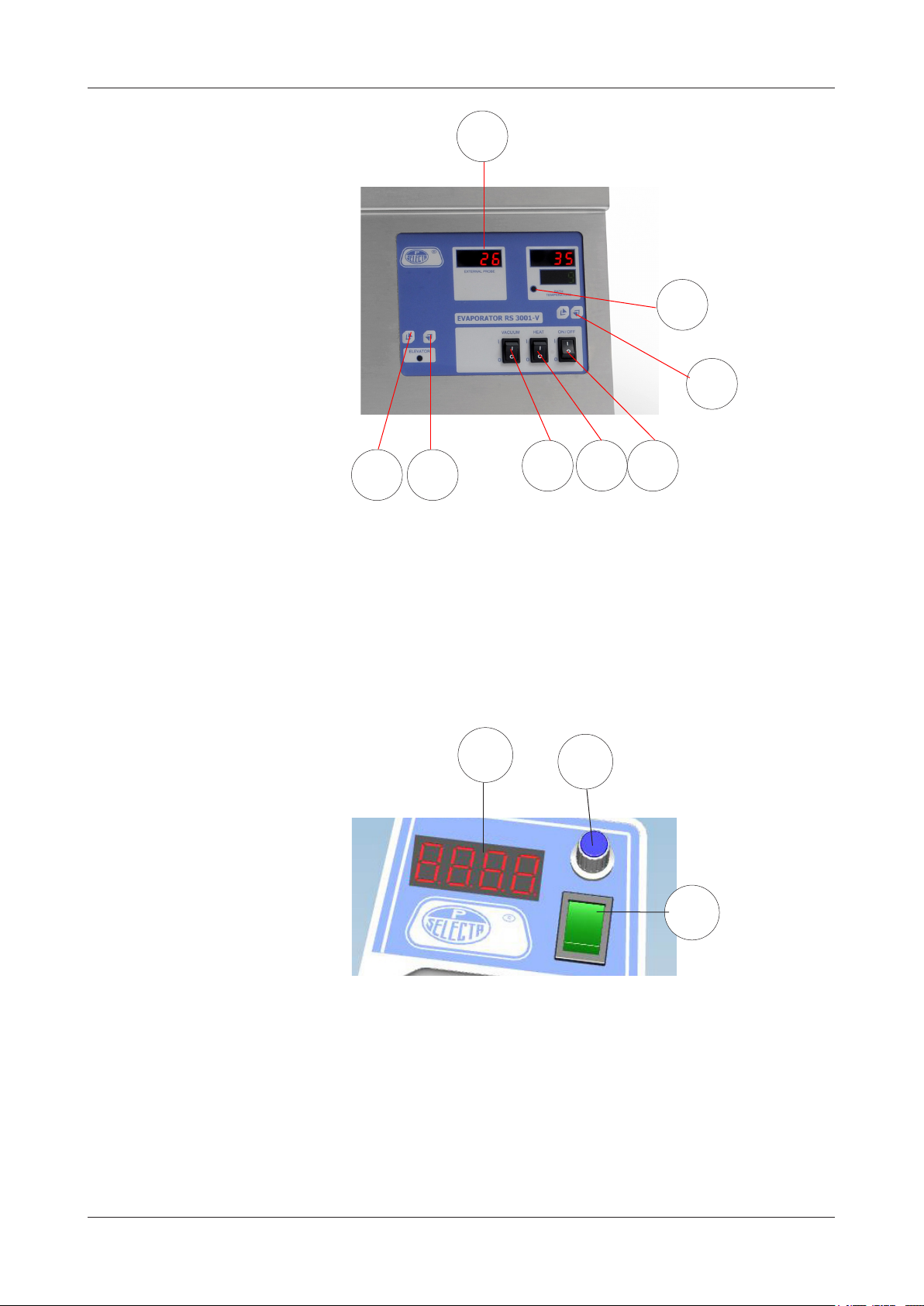

22- Vacuómetro
23- Válvula ajuste vacío
24- Salida aire vacío
25- Válvula de desagüe
26- Panel de mandos
23
22
25
26
24
27- Filtro 0,2µm.
28- Entrada bomba de vacío
21
20
19
27
28

MANUAL DE INSTRUCCIONES CODIGO 80370 REV 0 Juliol/2018 (Sujetas a modicaciones sin previo aviso) Pag.: 13
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
a- Termómetro lector
b- Regulador de temperatura de cubeta calefacción
c- Tecla descender el conjunto rotor
d- Tecla elevar el conjunto rotor
e- Interruptor de marcha de bomba vacío
f- Interruptor de la calefacción
g- Interruptor general
h- Teclas de ajuste de la temperatura de trabajo de la cubeta
i- Display velocidad de rotación
j- Potenciómetro ajuste de velocidad de rotación
k- Interruptor marcha motor
ij
k
a
c d e
b
g
f
h

INSTRUCTION MANUAL CODE 80370 REV 0 Juliol/2018 (It can be modied without notice) Page: 14
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
7.1 Operación
1. Realice las operaciones del apartado «Instalación».
2. Compruebe que la válvula de vaciado (20) está correctamente cerrada.
3. Compruebe que la válvula de rotura de vacío está cerrada.
4. Coloque el matraz de muestra según se indica en el apartado «Instalación».
5. Ajuste la inclinación y la altura del matraz de la ayuda de las palomillas de ajuste
(39) y (40).
6. Bajar el matraz de muestra con el botón (c). Tenga cuidado de no golpear el vidrio
en caso de que la posición no esté ajustada correctamente.
7. Poner agua suciente en el baño para cubrir hasta la mitad del matraz de muestra.
8. Seleccionar la temperatura. Ver apartado «Selección de temperatura».
9. Accione el interruptor del motor y ajuste su velocidad con el mando (k/i).
10. Accione la bomba de vacío con el interruptor (e). Puede ver el nivel de vacío me-
diante el vacuómetro (22) que tiene una escala graduada de 0 a -1 bar. Resolución
del vacuómetro 0.5 bar.
7.2 Selección de temperatura
Para seleccionar la temperatura del baño seguir los siguientes pasos:
1. Accionar el interruptor de calefacción (30).
2. Seleccionar una nueva temperatura con las teclas (32).
Durante el proceso de destilación se puede leer la temperatura en la zona de destilado
en el display del termómetro lector (29).
En caso de sonda cortada o desconectada, tanto el termómetro lector (29) como el
regulador de temperatura (30), muestran in mensaje de error.
7 FUNCIONAMIENTO
7.3 Puesta en marcha
1. Conecte a la red eléctrica y active el interruptor general (g).
2. Compruebe que la válvula de desagüe (25) esté cerrada.
3. Compruebe que la válvula de ajuste de vacío (23) esté completamente cerrada.
4. Rellene el matraz evaporador (14).
5. Baje el matraz de muestra con los botones (d) y (c). Tenga cuidado de no golpear
el vidrio en caso de que la posición no esté ajustada correctamente.
6. Ponga agua suciente en el baño para cubrir hasta la mitad del matraz de eva-
porador (14).
7. Seleccione la temperatura, mediante el panel de control (26).
8. Accione el interruptor del motor (k) y ajuste su velocidad con el mando (j).
9. Accione la bomba de vacío con el interruptor (e). Se puede ver el nivel de vacío
mediante el vacuómetro que tiene una escala graduada de 0 a -1 bar (22).
10. Una vez alcanzado el vacío máximo (entorno los -0.7bar), podrá ajustar el nivel
de vacío mediante la válvula (23).
NOTA: Para alargar la vida de la bomba de vacío, una vez alcanzado el valor deseado,
desconéctela hasta que vea que el vacío no es suciente.

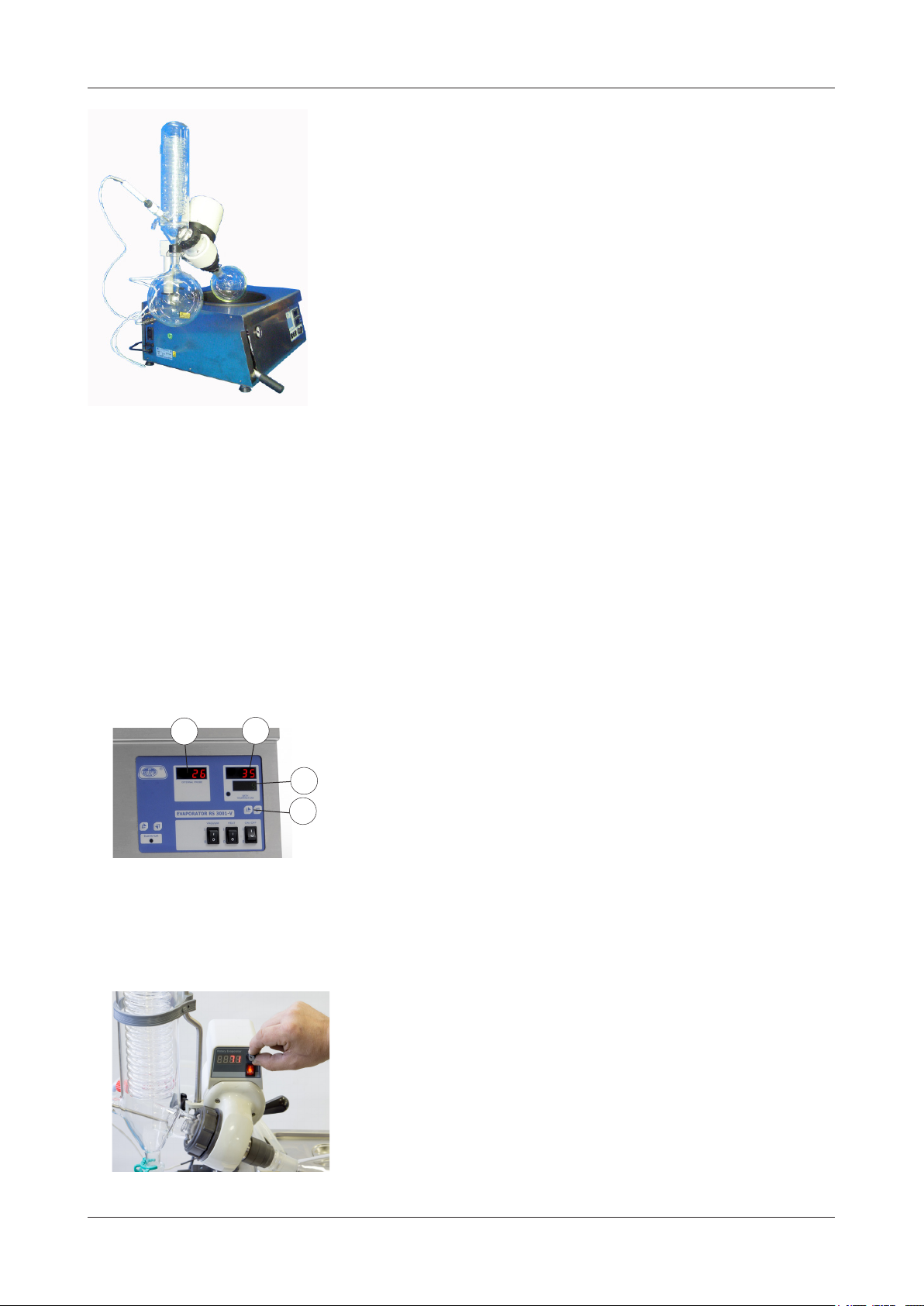

29- Temperatura sonda
30- Temperatura baño
31- Temperatura objetivo
32- Teclas de ajuste de temperatura
32
31
29 30
Detalle panel de control (26)

MANUAL DE INSTRUCCIONES CODIGO 80370 REV 0 Juliol/2018 (Sujetas a modicaciones sin previo aviso) Pag.: 15
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
8
8
Para trabajar en modo Adición de productos durante la destilación, es necesario
colocar la válvula de entrada de líquidos (1) en lugar de la sonda de temperatura antes
de empezar el proceso de trabajo. Tenga en cuenta que la válvula debe estar cerrada.
Conecte un extremo de un tubo de silicona a la tetina de entrada y el otro extremo
sumergido en el líquido a añadir.
Durante el proceso, con un cierto nivel de vacío y, preferentemente, con la bomba
de vacío en marcha, abra la válvula manual para que el tubo succione líquido hacia
el interior del sistema. Finalmente cierre la válvula.
8 FUNCIONES ADICIONALES
9 MANTENIMIENTO Y LIMPIEZA
Antes de retirar la tapa del equipo, desconéctelo de la red eléctrica.
Los elementos de regulación y calefacción sólo deben ser manipulados por personal
de mantenimiento cualicado.
LIMPIEZA:
Un vez al mes es recomendable hacer una limpieza preventiva de residuos calcáreos
de la cubeta y el sistema interno de calefacción y bombeo. Para ello siga las siguientes
intrucciones:
1. Vaciar el baño.
2. Llenarlo con una solución de vinagre al 10%.
3. Hacer funcionar el baño durante unos 30 minutos a máxima temperatura.
4. Vaciar el baño.
5. Pasar un paño para secar.
Para la limpieza de las diferentes piezas de los aparatos, recomendamos los siguientes
productos:
Limpieza del acero inoxidable: Alcohol.
Limpieza de carátulas y plásticos: Alcohol con algodón o con un paño no abrasivo.
Al nalizar el uso del equipo, deben limpiarse los restos de agua y otros productos
del sistema de tuberías.

INSTRUCTION MANUAL CODE 80370 REV 0 Juliol/2018 (It can be modied without notice) Page: 16
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
10 PROBLEMAS Y SOLUCIONES
Descripción Causa Resolución
No calienta Temperatura de trabajo
por debajo de la tem-
peratura ambiente
Revise el capítulo “7.Funcio-
namiento” para seleccionar la
temperatura
La resistencia está
fundida
Contacte con el servicio téc-
nico para su reemplazo
El agua de refrig-
eración no actua Tiene algún elemento que obtura el paso o el
giro del agua
Elimine el elemento obtura-
dor
El motor no funciona Contacte con el servicio téc-
nico para su reemplazo
No ha enchufado la
bomba
Siga las notas del capítulo
“7.Funcionamiento”
No genera vacío El interruptor de puesta
en marcha está parado
Siga las notas del capítulo
“7.Funcionamiento”
Existe alguna fuga en
los empalmes de las
mangueras o la conexión
de los matraces
Revise el montaje tal como
se indica en el capítulo
“5.Instalación y Montaje del
Equipo”. Lubrique con aceite
de girasol las uniones de los
cristales esmerilados
No gira el rotor
del matraz de
muestra
El cable de conexión no
está conectado
Revise las conexiones como
se indica en el capítulo “5.
Instalación y Montaje del
Equipo”
El interruptor de puesta
en marcha está apagado
Siga las notas del capítulo
“7.Funcionamiento”
El potenciómetro de
ajuste de velocidad está
a cero
Siga las notas del capítulo
“7.Funcionamiento”
11 GARANTÍA
Este producto tiene una garantía de un año. La garantía no cubre los daños causados
por un uso indebido o por causas ajenas a JP Selecta, s.a.u.
Cualquier manipulación del equipo por personal no autorizado por JP Selecta, s.a.u.,
anula automáticamente los benecios de la garantía.

MANUAL DE INSTRUCCIONES CODIGO 80370 REV 0 Juliol/2018 (Sujetas a modicaciones sin previo aviso) Pag.: 17
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
ENGLISH VERSION

INSTRUCTION MANUAL CODE 80370 REV 0 Juliol/2018 (It can be modied without notice) Page: 18
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
1 SAFETY
The equipment includes the appropriate safety features.
Risky situations that must be respected are indicated in this manual.
1.1 Safety Icons
They identify risky situations and safety measures that should be taken.
The icons make reference to the paragraph marked with a grey line.
1.2 Risks to which the operator is subjected to
• Possibility of touching hot surfaces over 60ºC.
• Electrical risk.
1.3 Qualied users
This equipment can only be used by qualied staff.
This equipment can only be used by users who have read and understood these
instructions or those that have been qualied for the use of this equipment.
Important information
• Important information to obtain good results or an optimum equipment perfor-
mance.
• Important information to extend the equipment life or to avoid degradation of
some of its components.
Danger risk
It indicates danger risk.
Please, respect the indicated instructions to carry out the described operation.
Electrical risk
It indicates risk of electric shock when accessing zones shown by this icon or when
taking actions indicated in this manual with this icon.
Please, respect the indicated instructions to carry out the described operation.
Burn risks due to high temperature areas contact
The temperature in the area indicated by this icon could exceed 60ºC. Please, use
the thermal protective gloves to carry out the described operation.
Pease, respect the indicated instructions to carry out the described operation.

MANUAL DE INSTRUCCIONES CODIGO 80370 REV 0 Juliol/2018 (Sujetas a modicaciones sin previo aviso) Pag.: 19
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
2 GENERAL INFORMATION
2.1 Handle the parcel with care. Unpack and check that the contents coincide
with the packing-list. If any part is damaged or missing, please contact your
supplier immediately.
2.2 Do not install or use the equipment without reading this handbook before.
2.3 This handbook must always be attached to the equipment and it must be
available for all users.
2.4 If you have any doubts or enquiries, please contact with your supplier or J.P.
Selecta’s technical service.
2.5 IMPORTANT! J.P. SELECTA WILL NOT ACCEPT ANY EQUIPMENT TO
BE REPAIRED IF IT IS NOT DULY CLEANED.
2.6 If any modication, elimination or lacking in maintenance of any device of the
equipment by the user transgress the directive 89/655/CEE, the manufacturer
is not responsible for the damage that can occur.
2.7 Do not use the equipment with products able to make ammable or explosive
mixtures.
3 TECHNICAL FEATURES
Power supply 115/230V 50/60 Hz according to the charac-
teristics plate indications.
Code: 6003001
Dimensions (cm): Height/Width/Depth 70 / 74 / 49
Power (W): 1300
Speed (rpm): 0 a 180
Weight (kg): 38

INSTRUCTION MANUAL CODE 80370 REV 0 Juliol/2018 (It can be modied without notice) Page: 20
J.P. SELECTA s.a.u. Autovía A-2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
4 PACKING LIST
The standard equipment is compound by the following parts:
No. Descriptipn Pos.
6003001 ROTATORY EVAPORATOR
0100146 GLASS FEEDING VALVE 1
0100160 PTFE FEEDING PIPE 2
0100145 GLASS CONDENSER 3
1001098 CLAMP FOR RECEIVING FLASK 4
0100161 3 STOPPERS SET W/OLIVE 5 (22/23/24)
0100149 LOCK NUT CONDENSER 6
0100150 CIRCLIP LOCK NUT CONDENSER 7
0100151 VACUUM & SEALING GASKETS SET 8
0100157 RECEIVING FLASK 1L. (pear) 9
0100159 ANGULAR GEAR MOTOR 10
0100154 O-RING SILICON 11
0100155 GLASS ROTATION AXIS 12
0100156 BOTTLE OPENER 13
0100148 EVAPORATOR FLASK 1L. (round) 14
0100178 EVAPORATOR FLASK 500ml (pear) 14
0015645 VACUUM AIR INLET FILTER 30
0520013 EXTERNAL PROBE
0007140 POWERD CORD
0046041 FINE PIPE (meter)
0100158 EVAPORATOR FLASK 2L. (pear)
0100179 REFRIGERANT HOLDING ROD
-- ENGINE POWER CABLE
-- SCREWDRIVER
80370 INSTRUCTIONS MANUAL
