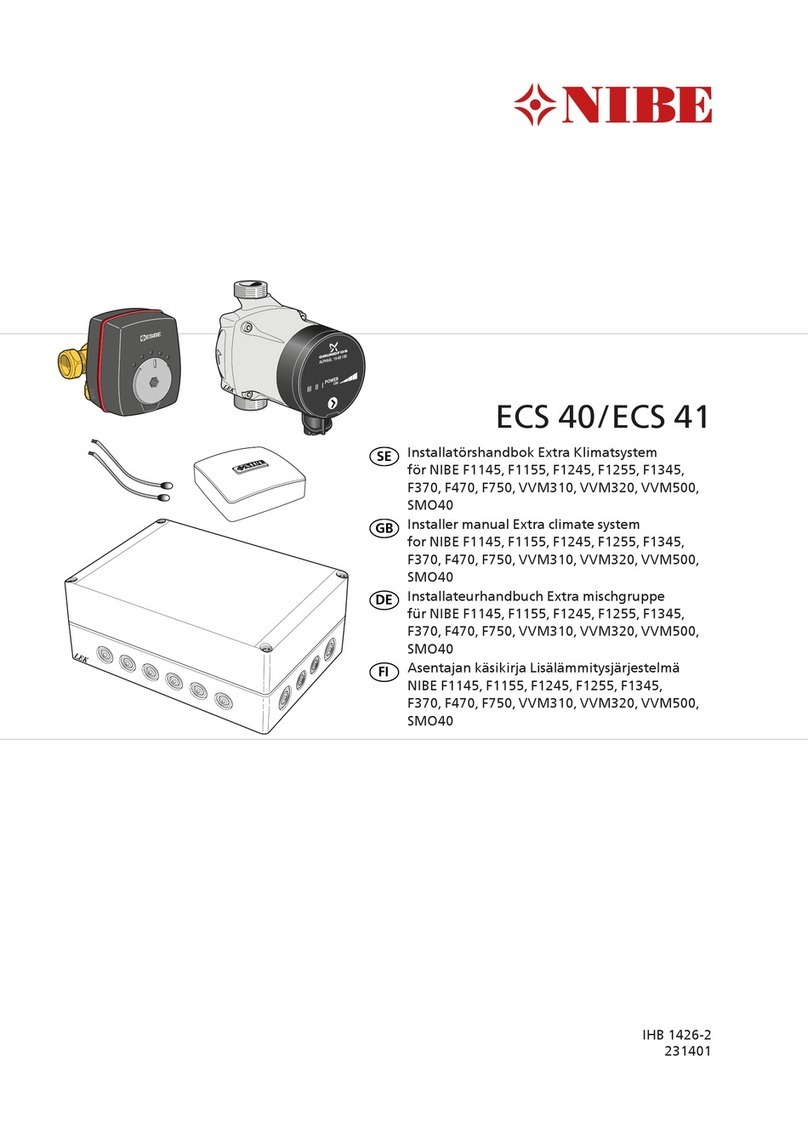

ECS 40/ECS 41
Installatörshandbok Extra Klimatsystem
för NIBE F1145, F1155, F1245, F1255, F1345,
F370, F470, F750, VVM 310, VVM 320, VVM 325,
VVM 500, SMO40
SE
Installer manual Extra climate system
for NIBE F1145, F1155, F1245, F1255, F1345,
F370, F470, F750, VVM 310, VVM 320, VVM 325,
VVM 500, SMO40
GB
Installateurhandbuch Extra mischgruppe
für NIBE F1145, F1155, F1245, F1255, F1345,
F370, F470, F750, VVM 310, VVM 320, VVM 325,
VVM 500, SMO40
DE
Asentajan käsikirja Lisälämmitysjärjestelmä
NIBE F1145, F1155, F1245, F1255, F1345,
F370, F470, F750, VVM 310, VVM 320, VVM 325,
VVM 500, SMO40
FI
IHB 1517-4
231401

Allmänt
Detta tillbehör används då
F1145/F1155/F1245/F1255/F1345/F370/F470/F750/VVM
310/VVM 320/VVM 325/VVM 500/SMO40 installeras
i hus med flera klimatsystem1som kräver olika framled-
ningstemperaturer, t.ex. då huset har både radiatorsy-
stem och golvvärmesystem.
Vattenflödet i klimatsystemen tillsammans bör inte
överstiga 1700 l/h.
TÄNK PÅ!
Vid golvvärmesystem ska normalt max fram-
ledningstemp. ställas in mellan 35 och 45 °C.
Kontrollera max temperatur för ditt golv med
din golvleverantör.
TÄNK PÅ!
Om rumsgivaren används i rum med med
golvvärme bör den endast ha visande funktion,
inte styrning av rumstemperatur.
Innehåll
Buntband4 st
Cirkulationspump1 st
Shuntmotor1 st
3-vägsventil1 st
Kit för tillbehörskort1 st
Värmeledningspasta2 st
Aluminiumtejp2 st
Isoleringstejp1 st
Utbytespackning2 st
Temperaturgivare2 st
Rumsgivare1 st
Rör med rak koppling2 1 st
Komponentplacering
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elkomponenter
Automatsäkring, 10AFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern bloc-
kering
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-X9
DIP-switchAA5-S2
Finsäkring, T4AH250VAA5-F1
Beteckningar i komponentplacering enligt standard
IEC 81346.
1. Antalet klimatsystem som kan installeras varierar beroende på produkt och mjukvaruversion. För att kontrollera vilken mjukvaruversion som är tillgänglig
för din produkt, besök http://www.nibeuplink.com
2. Detta används endast vid inkoppling till NIBE F370 eller F470.
3
Svenska, Installatörshandbok - ECS 40/ECS 41
SE

Röranslutning
Anslutning av extra klimatsystem
Vid anslutning av extra klimatsystem måste det extra
klimatsystemet ha lägre temperatur än det ordinarie.
Cirkulationspump och shuntventil
Den extra cirkulationspumpen (GP20) placeras i det
extra klimatsystemet enligt principschema.
Shuntventilen (QN25) placeras på framledningen efter
värmepumpen/inomhusmodulen, före första radiator
på klimatsystem 1. Returledningen från det extra kli-
matsystemet kopplas till shuntventilen samt till retur-
ledningen från klimatsystem 1, se bild samt principsche-
ma.
Alternativ inkoppling F370/F470
Vid alternativ anslutning av det första extra klimatsyste-
met till F370/F470 kan det extra klimatsystemet ha
högre temperatur än det ordinarie.
■Töm först pannvattenkärlet/värmesystemet om detta
är vattenfyllt.
■Skruva bort den pluggade kopplingen som sitter på
dockningsanslutning (XL8).
■Montera det medföljande plaströret med koppling
i dockningsanslutningen (XL8).
■Shuntventilen (QN25) placeras på framledningen
efter värmepumpen från dess dockningsanslutning
(XL8). Returledningen från det extra klimatsystemet
kopplas till shuntventilen samt till returledningen
från värmesystem 1, se bild samt principschema.
OBS!
Vid felaktig montering kan funktionen äventy-
ras.
Shuntventil, (QN25)
Anslutningar, Ø 22 mm
LEK
LEK
Retur
Värmepump/
inomhusmodul Framledning
Temperaturgivare
■Framledningsgivaren (BT2) monteras på röret mellan
cirkulationspumpen (GP20) och shuntventil (QN25).
■Returledningsgivaren (BT3) monteras på röret från
det extra klimatsystemet.
LEK
LEK
E
Temperaturgivarna monteras med buntband tillsam-
mans med värmeledningspasta och aluminiumtejp.
Därefter skall de isoleras med medföljande isolertejp.
OBS!
Givar- och kommunikationskablar får ej förläg-
gas i närheten av starkströmsledning.
4
SE

Pump- och tryckfallsdiagram, ECS 40
0 200 400 600 800 1000 1200 1400 1600
0
10
20
30
40
50
60
70
Tillgängligt tryck
kPa
Flöde
l/h
l/s
0,40,30,20,10
CP2
Speed I
PP1
PP2
CP1
Speed II
Speed III
Tillgängligt tryck
kPa
Flöde
Pump- och tryckfallsdiagram, ECS 41
0 200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600
0
10
20
30
40
50
60
70
Tillgängligt tryck
kPa
Flöde
l/h
l/s0,40,30,20,10 0,5 0,6 0,7
CP2
Speed I
PP1
CP1
PP2
Speed II Speed III
Tillgängligt tryck
kPa
Flöde
Välj mellan sju inställningar på pumpen. Du kan välja
mellan tre olika konstanta hastigheter (I, II eller III) al-
ternativt två olika proportionella (PP) respektive kon-
stanta tryckkurvor (CP) där 1 är lägsta och 2 högsta.
5
SE

Principschemor
OBS!
Dessa är principscheman.
Verklig anläggning skall projekteras enligt
gällande normer.
Förklaring
Extern tillsatsEB1
Expansionskärl, slutetCM5
Extern eltillsatsEB1
Säkerhetsventil, värmebärarsidaFL10
Avstängningsventil, värmebärarsidaQM42 - 43
TrimventilRN11
InomhusmodulEB15
InomhusmodulEB15
VärmepumpsystemEB100
Temperaturgivare, utomhusBT1
Temperaturgivare, varmvattenBT6
Temperaturgivare, extern framledningBT25
Temperaturgivare, extern returledningBT71
VärmepumpEB100
Kylmodul AEP14
Kylmodul BEP15
Säkerhetsventil, köldbärarsidaFL10 - 11
Säkerhetsventil, värmebärarsidaFL12 - 13
SmutsfilterHQ1
SmutsfilterHQ12 - 15
Avstängningsventil, köldbärarsidaQM50 - 53
Avstängningsventil, värmebärarsidaQM54 - 57
Växelventil, värme/varmvattenQN10
BackventilRM10 - 13
Värmepumpsystem (slav)EB101
VärmepumpEB101
Klimatsystem 2 (ECS 40/ECS 41)EP21
ApparatlådaAA25
Framledningsgivare, extra klimatsystemBT2
Returledningsgivare, extra klimatsystemBT3
Cirkulationspump, extra klimatsystemGP20
ShuntventilQN25
Klimatsystem 3 (ECS 40/ECS 41)EP22
Klimatsystem 4 (ECS 40/ECS 41)EP23
Övrigt
SMO 40AA25
Manometer, köldbärarsidaBP6
Expansionskärl, värmebärarsidaCM1
NivåkärlCM2
Expansionskärl, köldbärarsidaCM3
Ackumulatortank med solslingaCP10, CP11
UtjämningskärlCP20
Bergvärme/JordkollektorEP12
Säkerhetsventil, värmebärareFL2
Säkerhetsventil, köldbärareFL3
Cirkulationspump, värmebärare externGP10, GP18
Påfyllningsventil, köldbärareQM12
Avluftningsventil, köldbärarsidaQM21
Avstängningsventil, värmebärare framQM31
Avstängningsventil, värmebärare returQM32
Avstängningsventil, köldbärare returQM33
Avstängningsventil, köldbärare framQM34
AvstängningsventilQM42
BackventilRM2, RM21
TrimventilerRN60 - 63
Påfyllnadsventilsats, köldbärareXL15
Anslutning, påfyllning köldbärareXL27 - 28
Beteckningar i komponentplacering enligt standard
IEC 81346-1 och 81346-2.
6
SE

Principschema F1145/F1155 med ECS 40/ECS 41 och extra klimatsystem
-EB100-BT6
-CP10
-QM31
-FL2
-QM32
-FL3
-QM42
-QM12
-CM2
-HQ1
-CM1
-XL15
-EB100
F1145
-EB100-BT1
-QM34
-EB100
-EP12
-GP20
-BT3
-BT2
-EP22
-QN25
-AA25
-GP20
-BT3
-BT2
-EP23
-QN25
-AA25
-BT3
-BT2
-EP21
-GP20
-QN25
-AA25
Principschema F1245/F1255 med ECS 40/ECS 41 och extra klimatsystem
-FL3
-QM42
-QM12
-CM2
-QM34
-XL15
-EB100-BT1
-QM31
-QM32
-EB100-HQ1
F1245
-EB100
-EB100
-FL2
-CM1
-EP12
-GP20
-BT3
-BT2
-EP22
-QN25
-AA25
-GP20
-BT3
-BT2
-EP23
-QN25
-AA25
-BT3
-BT2
-EP21
-GP20
-QN25
-AA25
7
SE

Principschema F1345 med ECS 40/ECS 41 och extra klimatsystem
-EB100-BT71
-EP12
-CM3
P
-BP6 -QM21 -FL3
-XL28-XL27
-QM33
-QM34
-EB100-BT1
-EB100-BT25
-HQ15
-HQ14
-RM12
-RM13
-QM54
-FL12
-QM55
-QM56
-QM57
-FL13
-HQ13
-RM11
-HQ12
-RM10-QM50
-QM51
-FL10
-QM52
-QM53
-FL11
-EB100
-EP15
-EP14
-EB100
-EB100
-BT6
-CP10
-RN63
-RN62
-CP11
-RN60
-RN61
-EB100-QN10
-BT3
-BT2
-EP21
-GP20
-QN25
-AA25
-CM5 -FL10
-QM42
-QM43 -RN11
-EB1
-EB1
-GP20
-BT3
-BT2
-EP23
-QN25
-AA25
-GP20
-BT3
-BT2
-EP22
-QN25
-AA25
-RM21
-GP18
-CP20
-GP10
Principschema F370/F470
-EB100
-EB100
-BT3
-BT2
-EP21
-GP20
-QN25
-AA25
-GP20
-BT3
-BT2
-EP22
-QN25
-AA25
-GP20
-BT3
-BT2
-EP23
-QN25
-AA25
8
SE

Principschema F750
-EB100
-BT3
-BT2
-EP21
-GP20
-QN25
-AA25
-GP20
-BT3
-BT2
-EP22
-QN25
-AA25
-GP20
-BT3
-BT2
-EP23
-QN25
-AA25
-EB100
Principschema VVM 310 med ECS 40/ECS 41 och extra klimatsystem
-FL2
-CM1
-EB15
-GP20
-BT3
-BT2
-EP23
-QN25
-AA25
-GP20
-BT3
-BT2
-QN25
-EP21
-AA25
-GP20
-BT3
-BT2
-EP22
-QN25
-AA25
-EB101
-FL10
-QM41
-QM40
-QN50
9
SE

Principschema VVM 320 med ECS 40/ECS 41 och extra klimatsystem
-EB15
-EB101
-FL10
-QM41
-QM40
-QN50
-GP20
-BT3
-BT2
-QN25
-EP21
-AA25
-GP20
-BT3
-BT2
-EP22
-QN25
-AA25
-GP20
-BT3
-BT2
-EP23
-QN25
-AA25
Principschema VVM 325 med ECS 40/ECS 41 och extra klimatsystem
-EB15
-EB101
-FL10
-QM41
-QM40
-XL1
-XL2 -HQ1
-QM1
-GP20
-BT3
-BT2
-QN25
-EP21
-AA25
-GP20
-BT3
-BT2
-EP22
-QN25
-AA25
-GP20
-BT3
-BT2
-EP23
-QN25
-AA25
10
SE

Principschema VVM 500 med ECS 40/ECS 41 och extra klimatsystem
-FL2
-CM1
-EB15
-GP20
-BT3
-BT2
-QN25
-EP21
-AA25
-GP20
-BT3
-BT2
-EP22
-QN25
-AA25
-GP20
-BT3
-BT2
-EP23
-QN25
-AA25
-EB101
-FL10
-QM41
-QM40
-QN50
Principschema SMO 40 med ECS 40/ECS 41 och extra klimatsystem
-AA25-BT71
-AA25-BT25
-CM1
-FL2
-QM1
-BT3
-BT12 -QM31
-QM32 -QM43
-GP12
-EB101
-HQ1
-AA25
-FL10
-RM11
-BT1
-AA25
-CP10
-AA25-BT6
-AA25-BT7
-RN63
-RN62
-CP11
-RN60
-RN61
-BT3
-BT2
-EP21
-GP20
-QN25
-AA25
-GP20
-BT3
-BT2
-EP23
-QN25
-AA25
-GP20
-BT3
-BT2
-EP22
-QN25
-AA25
-CM5 -FL10
-QM42
-QM43 -RN11
-EB1
-EB1
-AA25
-CP20
-AA25-GP10
-RM11
-EB102
-QM1
-BT3
-BT12 -QM31
-QM32 -QM43
-GP12
-EB102
-HQ1
-FL10
-AA25-QN10
11
SE

Elinkoppling
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning
skall utföras enligt gällande bestämmelser.
Vämepumpen/inomhusmodulen ska vara
spänningslös vid installation av ECS 40/ECS 41.
Elschema finns i slutet av denna installatörshandbok.
Anslutning av kommunikation
Bergvärmepumpar
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till värmepumpen på ingångskortet
(plint AA3-X4) i F1145/F1155/F1245/F1255 eller på
plint X6 i F1345
Om flera tillbehör ska anslutas eller redan finns instal-
lerade måste de efterföljande korten anslutas i serie
med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
X6
1 2 3 4
A
B
GND
1
2
3
4
5
6
7
8
15
14
13
1
2
3
4
5
6
7
8
F1145/F1155
AA3-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
LEK
F1345
Tillbehörskort 1
Tillbehörskort 2
EB100
X6
F1245/F1255
AA3-X4
12
SE

Luft/vattenvärmepumpar
Inomhusmoduler
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till inomhusmodulen på ingångskor-
tet (plint AA3-X4).
Om flera tillbehör ska anslutas eller redan finns instal-
lerade måste nedanstående instruktion följas.
Det första tillbehörskortet ska anslutas direkt till inom-
husmodulens plint AA3-X4. De efterföljande korten
ansluts i serie med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
EB15
Wilo
Wilo
VVM310
AA3-X4
Tillbehörskort 1
Tillbehörskort 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
VVM320
VVM 500
APH
VVM500
VVM 310 VVM 320
VVM325 VVM325
VVM 325
Styrmodul
Detta tillbehör innehåller ett tillbehörskort (AA5) som
kopplas mot (AA5-X4) på styrmodul.
Om flera tillbehör ska anslutas eller redan finns instal-
lerade måste nedanstående instruktion följas.
Det första externa tillbehörskortet ska anslutas direkt
på plint AA5-X4 i styrmodulen. De efterföljande korten
ansluts i serie med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
4
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
5
6
AA5-X4
1
2
3
4
5
6
7
8
AA5-X4
SMO 40
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
AA25
AA5-X4
L N 1 1 0 2 3 4PE
1 2 3 4
LEK
ON
1 2 3 4 5 6 7 8
-X9
-X2
24
20
21
22
23
15
16
17
18
19
10
11
12
13
14
5
6
7
8
9
1
1
NL
PEPE
12345678
2 3 4 5 6 7 8 9
2
3
4
-X8
-X4
-X10
-X1
Tillbehörskort 1
Tillbehörskort 2
13
SE

Frånluftsvärmepumpar
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till värmepumpen på ingångskortet
(plint AA3-X4) i F370/F470/F750
Om flera tillbehör ska anslutas eller redan finns instal-
lerade måste nedanstående instruktion följas.
Det första tillbehörskortet ska anslutas direkt till in-
gångskortets plint (AA3-X4) i värmepumpen. De efter-
följande korten ansluts i serie med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
Tillbehörskort 1
Tillbehörskort 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
EB100
LEK
F750
F370/F470
AA3-X4
F750
Anslutning av matning
Anslut spänningsmatningen till plint X1 enligt bild.
3
2
1N
230V 50Hz-X1
L
PE
Apparatlåda Externt
14
SE

Anslutning av givare och extern justering
Använd kabeltyp LiYY, EKKX eller likvärdig. För plintar-
nas placering, se Komponentplacering sida 3.
Framledningsgivare, extra klimatsystem (BT2)
Anslut framledningsgivaren till AA5-X2:23-24.
Returledningsgivare, extra klimatsystem (BT3)
Anslut returledningsgivaren till AA5-X2:21-22.
Rumsgivare, extra klimatsystem (BT50) (valfritt)
Anslut rumsgivaren till AA5-X2:19-20.
Extern justering (valfritt)
En potentialfri kontakt kan anslutas till AA5-X2:17-18
för extern justering av klimatsystemet.
AA5-X2
24 202122
23 1516171819 1314
BT2 BT3 BT50
Extern justering
TÄNK PÅ!
Reläutgångarna på tillbehörskortet får max
belastas med 2 A (230 V) totalt.
Anslutning av cirkulationspump (GP20)
Anslut cirkulationspumpen (GP20) till AA5-X9:8 (230
V), AA5-X9:7 (N) och X1:3 (PE).
1
2
3
4
5
6
7
8
9
L
N
PE
3
2
1
AA25 Externt
X1
GP20
AA5-X9
Anslutning av shuntmotor (QN25)
Anslut shuntmotorn (QN25) till AA5-X9:6 (230 V,
öppna), AA5-X9:5 (N) och AA5-X9:4 (230 V, stäng).
1
2
3
4
5
6
7
8
9
AA25 Externt
AA5-X9
QN25
Blå
Brun
Svart
N
Stäng
Öppna
DIP-switch
DIP-switchen (S2) på tillbehörskortet (AA5) ska ställas
in enligt nedan.
Klimatsystem
432
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
15
SE

Programinställningar
Programinställningen av ECS 40/ECS 41 kan göras via
startguiden eller direkt i menysystemet.
Startguiden
Startguiden visas vid första uppstart efter värmepumps-
/inomhusmodulsinstallationen, men finns även i meny
5.7.
Menysystemet
Om du inte gör alla inställningar via startguiden eller
behöver ändra någon inställning kan du göra detta i
menysystemet.
Meny 5.2 - systeminställningar1)
Aktivering/avaktivering av tillbehör.
Välj: "klimatsystem 2" för klimatsystem 2, "klimatsystem
3" för klimatsystem 3 samt "klimatsystem 4" för klimat-
system 4.
1) Gäller NIBE F1145, F1155, F1245, F1255, F370, F470 och F750.
Meny 5.2.4 - tillbehör2)
Aktivering/avaktivering av tillbehör.
Välj: "klimatsystem 2" för klimatsystem 2, "klimatsystem
3" för klimatsystem 3 samt "klimatsystem 4" för klimat-
system 4.
2) Gäller NIBE F1345, SMO40, VVM 310, VVM 320, VVM 325 och
VVM 500.
Meny 5.1.2 - max framledningstemp.
Inställning av högsta framledningstemperatur till varje
klimatsystem.
Meny 5.3.3 - extra klimatsystem
Shuntinställningar för extra installerade klimatsystem.
Meny 1.1 - temperatur
Inställning av inomhustemperatur.
Meny 1.9.1 - värmekurva
Inställning av värmekurva.
Meny 1.9.2 - extern justering
Inställning av extern justering.
Meny 1.9.3 - min. framledningstemp.
Inställning av lägsta framledningstemperatur till varje
klimatsystem.
Meny 1.9.4 - rumsgivarinställningar
Aktivering och inställning av rumsgivare.
Meny 5.6 - tvångsstyrning
Tvångsstyrning av de olika komponenterna i värmepum-
pen/inomhusmodulen samt i de olika tillbehören som
eventuellt är anslutna. EP21 är klimatsystem 2, EP22 är
klimatsystem 3, EP23 är klimatsystem 4.
EP2#-AA5-K1: Ingen funktion.
EP2#-AA5-K2: Signal (stäng) till shunt (QN25).
EP2#-AA5-K3: Signal (öppna) till shunt (QN25).
EP2#-AA5-K4: Aktivering av cirkulationspump (GP20).
TÄNK PÅ!
Se även Installatörshandboken för respektive
värmepump/inomhusmodul/styrmodul.
Tekniska data
4140ECS
230 VManöverspänning
6,34,0kvs-värde
22Anslutning ventil (Ø mm)
16
SE

General
This accessory is used when
F1145/F1155/F1245/F1255/F1345/F370/F470/F750/VVM
310/VVM 320/VVM 325/VVM 500/SMO40 is installed
in houses with several climate systems 1that require
different supply line temperatures, for example, in cases
where the house has both a radiator system and an
underfloor heating system.
The water flow in the climate systems together should
not exceed 1700 l/h.
Caution
Underfloor heating systems are normally max
flow line temperature set between 35 and 45
°C.
Check the max temperature for your floor with
your floor supplier.
Caution
If the room sensor is used in a room with under
floor heating it should only have an indicatory
function, not control of the room temperature.
Contents
Cable ties4 x
Circulation pump1 x
Shunt motor1 x
3-way valve1 x
Kit for accessory card1 x
Heating pipe paste2 x
Aluminium tape2 x
Insulation tape1 x
Replacement gasket2 x
Temperature sensor2 x
Room sensor1 x
Pipe with straight coupling2 1 x

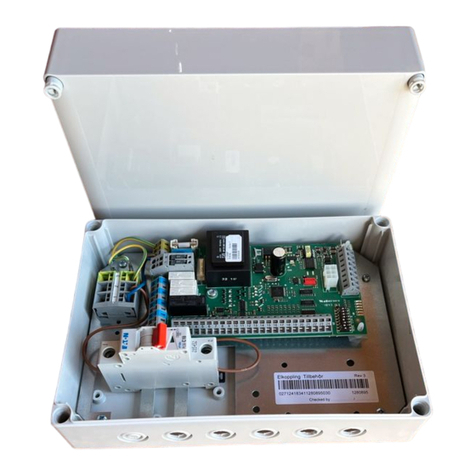

Component positions
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Electrical components
Miniature circuit-breaker. 10AFA1
Terminal block, power supplyX1
Accessory cardAA5
Terminal block, sensors and external
blocking
AA5-X2
Terminal block, communicationAA5-X4
Terminal block, circulation pump, mixing
valve and auxiliary relay
AA5-X9
DIP switchAA5-S2
Fine wire fuse, T4AH250VAA5-F1
Designations in component locations according to
standard IEC 81346.
1. The number of climate systems that can be installed varies depending on the product and software version. To check which software version is available
for your operating mode, visit http://www.nibeuplink.com
2. This is only used when connecting to NIBE F370 or F470.
17
English, Installer manual - ECS 40/ECS 41
GB

Pipe connections
Connection of extra climate system
When connecting extra climate systems, they must be
connected so that they have a lower temperature than
the normal climate system.
Circulation pump and mixing valve
The extra circulation pump (GP20) is positioned in the
extra climate system according to the outline diagram.
The shunt valve (QN25) is located on the supply line
after the heat pump/indoor module, before the first
radiator in the climate system 1. The return line from
the additional climate system must be connected to
the shunt valve and to the return line from the climate
system 1, see image and outline diagram.
Alternative connection F370/F470
At alternative connection of the first extra climate sys-
tem to F370/F470 the extra climate system may have
a higher temperature than the normal climate system.
■First drain the boiler water reservoir/heating system
if filled with water.
■Unscrew the plugged connection that is on the
docking connection (XL8).
■Install the supplied plastic pipe with coupling in the
docking connection (XL8).
■The mixing valve (QN25) is located on the flow line
after the heat pump from its docking connection
(XL8). The return line from the extra climate system
is connected to the mixing valve and to the return
line from the heating system 1, see image and outline
diagram.
NOTE
Incorrect installation can affect the function.
By-pass valve, (QN25)
Connections, Ø 22 mm
LEK
LEK
Return
Heat
pump/indoor
module
Flow pipe
Temperature sensor
■The flow temperature sensor (BT2) is installed on the
pipe between the circulation pump (GP20) and mix-
ing valve (QN25).
■The return line sensor (BT3) is installed on the pipe
from the extra climate system.
LEK
LEK
E
Install the temperature sensors with cable ties with the
heat conducting paste and aluminium tape. Then insu-
late with supplied insulation tape.
NOTE
Sensor and communication cables must not
be placed near power cables.
18
GB

Pump and pressure drop diagrams, ECS 40
0 200 400 600 800 1000 1200 1400 1600
0
10
20
30
40
50
60
70
Tillgängligt tryck
kPa
Flöde
l/h
l/s
0,40,30,20,10
CP2
Speed I
PP1
PP2
CP1
Speed II
Speed III
Available pressure
kPa
Flow
Pump and pressure drop diagrams, ECS 41
0 200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600
0
10
20
30
40
50
60
70
Tillgängligt tryck
kPa
Flöde
l/h
l/s0,40,30,20,10 0,5 0,6 0,7
CP2
Speed I
PP1
CP1
PP2
Speed II Speed III
Available pressure
kPa
Flow
Choose between seven settings on the pump. You can
choose between three different constant speeds (I, II
or III) or two different curve types, one proportional
pressure (PP) and one constant pressure (CP), where 1
is lowest and 2 highest.
19
GB

Outline diagrams
NOTE
These are outline diagrams.
Actual installations must be planned according
to applicable standards.
Explanation
External additional heatEB1
Expansion vessel, closedCM5
External electrical additional heatEB1
Safety valve, heating medium sideFL10
Shut-off valve, heating medium sideQM42 - 43
Trim valveRN11
Indoor moduleEB15
Indoor moduleEB15
Heat pump systemEB100
Temperature sensor, outdoorBT1
Temperature sensor, hot waterBT6
Temperature sensor, external flow lineBT25
Temperature sensor, external return lineBT71
Heat pumpEB100
Cooling module AEP14
Cooling module BEP15
Safety valve, collector sideFL10 - 11
Safety valve, heating medium sideFL12 - 13
Particle filterHQ1
Particle filterHQ12 - 15
Shut-off valve, brine sideQM50 - 53
Shut-off valve, heating medium sideQM54 - 57
Reversing valve, heating/hot waterQN10
Non-return valveRM10 - 13
Heat pump system (slave)EB101
Heat pumpEB101
Climate system 2 (ECS 40/ECS 41)EP21
Unit boxAA25
Flow temperature sensor, extra climate
system
BT2
Return line sensor, extra climate systemBT3
Circulation pump, extra climate systemGP20
Shunt valveQN25
Climate system 3 (ECS 40/ECS 41)EP22
Climate system 4 (ECS 40/ECS 41)EP23
Miscel-
laneous
SMO 40AA25
Manometer, brine sideBP6
Expansion vessel, heating medium sideCM1
Level vesselCM2
Expansion vessel, brine sideCM3
Accumulator tank with solar coilCP10, CP11
Buffer vesselCP20
Ground-source heating/Ground collect-
or
EP12
Safety valve, heating mediumFL2
Safety valve, brineFL3
Circulation pump, heating medium ex-
ternal
GP10, GP18
Filler valve, brineQM12
Venting valve, brine sideQM21
Shut-off valve, heating medium flowQM31
Shut off valve, heating medium returnQM32
Shut off valve, brine returnQM33
Shut off valve, brine flowQM34
Shut-off valveQM42
Non-return valveRM2, RM21
Trim valvesRN60 - 63
Filling set, brineXL15
Connection, filling brineXL27 - 28
Designations in component locations according to
standard IEC 81346-1 and 81346-2.
20
GB
