Otto Bock 17B44 User manual

17B44
Gebrauchsanweisung ................................................................ 3
Instructions for use .................................................................... 9
Instructions d'utilisation ............................................................. 15
Istruzioni per l’uso ..................................................................... 22
Instrucciones de uso ................................................................. 28
Manual de utilização .................................................................. 35
Gebruiksaanwijzing ................................................................... 41
Bruksanvisning ......................................................................... 48
Brugsanvisning ......................................................................... 53
Bruksanvisning ......................................................................... 59
Instrukcja użytkowania ............................................................... 65
Használati utasítás .................................................................... 71
Návod k použití ......................................................................... 77
Kullanma talimatı ....................................................................... 83
Οδηγίες χρήσης ....................................................................... 89
Руководство по применению .................................................... 96

1
2

1 Vorwort Deutsch
INFORMATION
Datum der letzten Aktualisierung: 2020-04-02
►Lesen Sie dieses Dokument vor Gebrauch des Produkts aufmerksam
durch und beachten Sie die Sicherheitshinweise.
►Weisen Sie den Benutzer in den sicheren Gebrauch des Produkts ein.
►Wenden Sie sich an den Hersteller, wenn Sie Fragen zum Produkt ha
ben oder Probleme auftreten.
►Melden Sie jedes schwerwiegende Vorkommnis im Zusammenhang
mit dem Produkt, insbesondere eine Verschlechterung des Gesund
heitszustands, dem Hersteller und der zuständigen Behörde Ihres Lan
des.
►Bewahren Sie dieses Dokument auf.
Die Gebrauchsanweisung gibt Ihnen wichtige Informationen zur Verarbei
tung der Orthesenkniegelenks mit Schweizer Sperrmechanik 17B44.
2 Produktbeschreibung
2.1 Bauteile/Konstruktion

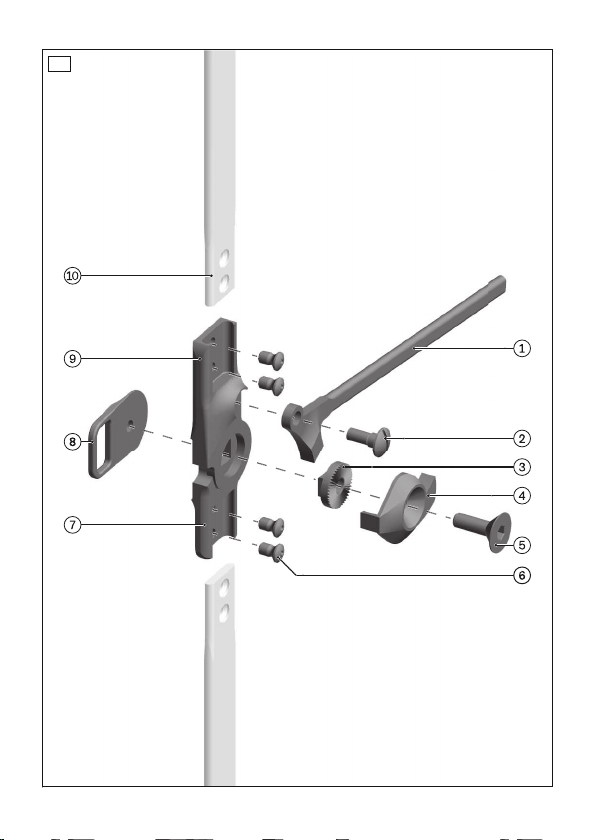

Im Lieferumfang enthalten (siehe Abb.1)
Pos.: Bauteil Artikelkennzeichen
1 Sperrhebel 17Y57
2 Sperrschraube 501A23
3 Bolzen
4 Sperrplatte
5 Gelenkschraube 501S55=M6x20x16
6 Linsensenkschraube 501T7=7.5x9xM5
7 Gelenkunterteil
8 Bügelplatte 17Y56
9 Gelenkoberteil
Nicht im Lieferumfang enhalten (siehe Abb.1)
Pos. Stück Bezeichnung Artikelkennzeichen
10 2 Verlängerungsschiene 17B38=*, 17B39=*,
17B40=*, 17B41=*,
17B84=*
2 Eingussschiene 17Y128=*, 17Y129=*
3

Nicht im Lieferumfang enhalten (siehe Abb.1)
Pos. Stück Bezeichnung Artikelkennzeichen
ohne
Abb.
2.2 Konstruktion
Die Sperrmechanik besteht aus einem zentrischen Sperrhebel und einer ver
zahnten Sperrplatte. Im Gelenkunterteil ist ein verzahnter Bolzen eingebaut.
Durch Versetzen der Sperrplatte auf dem Gelenkoberteil lässt sich der Or
thesengelenkwinkel in 8° Schritten einstellen.
3 Bestimmungsgemäße Verwendung
3.1 Verwendungszweck
Das Orthesengelenk ist ausschließlich paarweise zur orthetischen Versor
gung der unteren Extremität bei einem Patienten einzusetzen.
INFORMATION
Erhöhter Verschleiß
Die Orthesenkniegelenke nur in Verbindung mit freibeweglichen oder fuß
hebenden Orthesenknöchelgelenken einsetzen. Bei einer Kombination mit
Orthesenknöchelgelenken mit Dorsalanschlag erhöht sich der Verschleiß.
INFORMATION
Bei einer Flexionsjustierung >16° das Kniegelenk nur für Lagerungsorthe
sen verwenden.
3.2 Einsatzgebiet
Zugelassen bis max.100kg Körpergewicht.
3.3 Indikationen
Bei Teillähmung oder kompletter Lähmung der Beinmuskulatur mit vorhan
denem Streckdefizit im Kniegelenk.
Die Indikation wird vom Arzt gestellt.
4 Sicherheit
4.1 Bedeutung der Warnsymbolik
VORSICHT Warnung vor möglichen Unfall- und Verletzungsgefahren.
HINWEIS Warnung vor möglichen technischen Schäden.
4

4.2 Sicherheitshinweise
VORSICHT
Überbeanspruchung tragender Bauteile
Verletzungen durch Funktionsveränderung oder –verlust
►Verwenden Sie das Produkt nur für den definierten Einsatzbereich.
►Falls das Produkt extremen Belastungen ausgesetzt wurde (z.B. durch
Sturz), sorgen Sie für geeignete Maßnahmen (z.B. Reparatur, Aus
tausch, Kontrolle durch den Kundenservice des Herstellers, etc.).
VORSICHT
Fehlerhafter Aufbau oder Montage
Verletzungen durch Funktionsveränderung oder -verlust
►Die Montage darf nur von ausgebildetem Fachpersonal durchgeführt
werden.
►Beachten Sie die Aufbau- und Montagehinweise.
VORSICHT
Mechanische Beschädigung des Produkts
Verletzungen durch Funktionsveränderung oder –verlust
►Arbeiten Sie sorgfältig mit dem Produkt.
►Prüfen Sie das Produkt auf Funktion und Gebrauchsfähigkeit.
►Verwenden Sie das Produkt bei Funktionsveränderungen oder -verlust
nicht weiter und lassen Sie es durch autorisiertes Fachpersonal kon
trollieren.
VORSICHT
Fehlerhafte Handhabung
Sturz durch unbeabsichtigtes Öffnen der Sperre
►Prüfen Sie vor Abgabe der Orthese das sichere und parallele Einrasten
der Sperren.
►Vermeiden Sie das unbeabsichtigte Öffnen der Sperren.
►Weisen Sie den Patienten in die Handhabung der System-Gelenke ein.
VORSICHT
Kleidung verfängt im Orthesengelenk
Verletzungsgefahr durch Funktionsverlust des Orthesengelenks
5

►Achten Sie darauf, dass sich Ihre Kleidung nicht im Orthesengelenk
verfängt.
VORSICHT
Überbeanspruchung durch Gebrauch an mehr als einem Patienten
Verletzungsgefahr und Funktionsverlust sowie Beschädigungen am Pro
dukt
►Verwenden Sie das Produkt nur an einem Patienten.
►Beachten Sie die Wartungsempfehlung.
HINWEIS
Thermische Überbelastung des Produkts
Beschädigung durch unsachgemäße thermische Bearbeitung
►Führen Sie keine Wärmebehandlung über 300°C durch.
►Entfernen Sie vor der thermischen Bearbeitung sämtliche temperatur
kritischen Komponenten (z.B. Kunststoffe).
HINWEIS
Produkt wird falschen Umgebungsbedingungen ausgesetzt
Beschädigungen, Versprödung oder Zerstörung durch unsachgemäße
Handhabung
►Vermeiden Sie die Lagerung bei kondensierender Umgebungsfeuch
tigkeit.
►Vermeiden Sie den Kontakt mit abrasiven Medien (z.B. Sand, Staub).
►Setzen Sie das Produkt keinen Temperaturen unter -10°C und über
+60°C aus (z.B. Sauna, übermäßiger Sonneneinstrahlung, Trocknen
auf der Heizung).
5 Herstellung der Gebrauchsfähigkeit
INFORMATION
Korrosionsschutz
Die Verlängerungsschienen und Orthesengelenke sind widerstandsfähig
gegenüber Korrosion. Feinschleifen und Polieren erhöhen den Korrosions
schutz. Zum Beschichten Sinterpulver (z.B. 618T40) verwenden.
6

Orthesengelenkwinkel einstellen
1) Das Orthesengelenk mit dem Sperrhebel entriegeln.
2) Die Gelenkschraube herausdrehen.
3) Die Sperrplatte vom Bolzen lockern.
4) Durch Verdrehen der Sperrplatte den Orthesengelenkwinkel anpassen.
5) Die Gelenkschraube in die Sperrplatte einsetzen und anziehen (Anzugs
moment: 12Nm).
Schienen einkleben
Benötigte Materialien: Spezialkleber 636W18, Härter 636W19, optional:
Spezialklebstoff 636W28, entfettenden Reiniger
Aus Stabilitätsgründen ist die Verklebung der Schienen in den Einsteckbe
reichen erforderlich.
1) Die Verbindungsflächen mit einem entfettenden Reiniger reinigen.
2) Den Spezialkleber und Härter vermischen.
3) Die Mischung in die Einsteckbereiche streichen.
4) Die Schienen einsetzen.
5) Mit den beiliegenden Schrauben fixieren.
6) Mindestens 4Stunden aushärten lassen.
INFORMATION: Die endgültige Festigkeit ist nach 16Stunden er
reicht.
Sperrhebel miteinander verbinden
Für ein gleichzeitiges Auslösen der beiden Sperrhebel 17Y57, können die
Sperrhebel miteinander verbunden werden.
1) Die Verbindungshülse 17Y53 durch Schweiß- oder Lötverbindung am
Sperrhebel befestigen.
2) Prüfen, dass die beiden Sperren gleichzeitig auslösen und einrasten.
3) Die Sperrhebel mittels Zugelement (z.B. Gummizug) verbinden, um ein
Einrasten zu ermöglichen.
6 Reinigung
Das Orthesengelenk nach Kontakt mit salz-, chlor- oder seifenhaltigen Was
ser oder bei Verschmutzungen umgehend reinigen.
1) Das Orthesengelenk mit reinem Süßwasser abspülen.
2) Das Orthesengelenk mit einem Tuch abtrocknen oder an der Luft trock
nen lassen. Direkte Hitzeeinwirkung vermeiden (z.B. Ofen- oder Heiz
körperhitze).
7

7 Wartung
VORSICHT
Verwendung der falschen Sperre
Sturzverletzungen durch Montage von falschen Sperren
►Verwenden Sie bei erneuter Montage oder Austausch nur Sperren der
gleichen Größe.
INFORMATION
Möglicherweise ist das Produkt patientenspezifisch einer erhöhten
Belastung ausgesetzt.
►Verkürzen Sie die Wartungsintervalle gemäß den zu erwartenden Be
lastungen.
Der Hersteller schreibt für das Produkt mindestens eine halbjährliche Funkti
ons- und Verschleißkontrolle vor.
Im Rahmen der Wartung die Orthesengelenke auf Verschleißzustand und
Funktionalität kontrollieren.
Die Ersatzteile sind im Kapitel Produktbeschreibung unter „Bauteile/Kon
struktion“ aufgeführt.
Bei Verschleiß des Bolzens und der Sperrplatte das Orthesenkniegelenk zur
Reparatur an die Ottobock Serviceabteilung einsenden.
Nur Spezialschmiermittel 633F7 verwenden.
Sperrhebel und Sperrschraube austauschen
1) Die Sperrschraube mit einem Schraubendreher lösen und entfernen.
2) Den Sperrhebel demontieren.
3) Den ausgetauschten Sperrhebel in das Gelenkoberteil einsetzen.
INFORMATION: Bei Austausch des Sperrhebels die Sperrschraube
ebenfalls austauschen.
4) Die Sperrschraube einsetzen und mit Loctite 241 sichern.
5) Nach dem Einbau den Sperrhebel patientenspezifisch anpassen.
INFORMATION: Anpassarbeiten nur am Sperrhebel vornehmen.
Die Sperrplatte und den Bolzen nicht bearbeiten.
8 Entsorgung
Das Produkt gemäß den geltenden nationalen Vorschriften entsorgen.
9 Rechtliche Hinweise
Alle rechtlichen Bedingungen unterliegen dem jeweiligen Landesrecht des
Verwenderlandes und können dementsprechend variieren.
8

9.1 Haftung
Der Hersteller haftet, wenn das Produkt gemäß den Beschreibungen und
Anweisungen in diesem Dokument verwendet wird. Für Schäden, die durch
Nichtbeachtung dieses Dokuments, insbesondere durch unsachgemäße
Verwendung oder unerlaubte Veränderung des Produkts verursacht werden,
haftet der Hersteller nicht.
9.2 CE-Konformität
Das Produkt erfüllt die Anforderungen der Verordnung (EU) 2017/745 über
Medizinprodukte. Die CE-Konformitätserklärung kann auf der Website des
Herstellers heruntergeladen werden.
1 Foreword English
INFORMATION
Date of last update: 2020-04-02
►Please read this document carefully before using the product and
observe the safety notices.
►Instruct the user in the safe use of the product.
►Please contact the manufacturer if you have questions about the
product or in case of problems.
►Report each serious incident in connection with the product, in particu
lar a worsening of the state of health, to the manufacturer and to the
relevant authority in your country.
►Please keep this document for your records.
These instructions for use provide you with important information on the pro
cessing of the 17B44 orthotic knee joint with Swiss locking mechanism.
2 Product description
2.1 Components/design
Included in the scope of delivery (see fig.1)
Item: Component Reference number
1 Lock lever 17Y57
2 Lock screw 501A23
3 Bolt
4 Lock plate
5 Joint screw 501S55=M6x20x16
9

Included in the scope of delivery (see fig.1)
Item: Component Reference number
6 Countersunk oval-head
screw
501T7=7.5x9xM5
7 Lower joint section
8 Knee cap ring plate 17Y56
9 Upper joint section
Not included in scope of delivery (see fig.1)
No. Qty. Description Reference number
10 2 Side bar 17B38=*, 17B39=*,
17B40=*, 17B41=*,
17B84=*
not illus
trated
2 Lamination bar 17Y128=*, 17Y129=*
2.2 Design
The locking mechanism consists of a centred lock lever and a toothed lock
plate. A toothed bolt is installed in the lower joint section. The orthotic joint
angle can be adjusted in 8° increments by repositioning the lock plate on the
upper joint section.
3 Intended use
3.1 Indications for use
The orthotic joint is intended exclusively for use as a pair for orthotic fittings
of the lower limbs on one patient.
INFORMATION
Increased wear and tear
The orthotic knee joints are intended only for use in combination with free-
motion or foot lifting orthotic ankle joints. Wear occurs more rapidly in
combinations involving orthotic ankle joints with a dorsal stop.
INFORMATION
With flexion adjustment >16°, the knee joint is to be used only for position
ing orthoses.
3.2 Area of application
Approved for a body weight of up to 100kg.
10

3.3 Indications
Paresis or total paralysis of the leg muscles with existing extension deficit in
the knee joint.
Indications must be determined by the physician.
4 Safety
4.1 Explanation of warning symbols
CAUTION Warning regarding possible risks of accident or injury.
NOTICE Warning regarding possible technical damage.
4.2 Safety instructions
CAUTION
Excessive strain on load-bearing components
Injuries due to changes in or loss of functionality
►Only use the product for the defined area of application.
►If the product has been exposed to extreme strain (e.g.due to falling),
take any necessary measures (e.g.repair, replacement, inspection by
the manufacturer's customer service, etc.).
CAUTION
Incorrect alignment or assembly
Injuries due to changes in or loss of functionality
►The product may only be installed by trained, qualified personnel.
►Observe the alignment and assembly instructions.
CAUTION
Mechanical damage to the product
Injuries due to changes in or loss of functionality
►Use caution when working with the product.
►Check the product for proper function and readiness for use.
►In case of changes in or loss of functionality, discontinue use of the
product and have it checked by authorised, qualified personnel.
CAUTION
Improper handling
Risk of falling due to accidentally opening the lock
11

►Prior to handing over the orthosis, ensure that the locks are engaged
securely and in parallel.
►Avoid accidentally opening the locks.
►Instruct the patient in the correct usage of the system joints.
CAUTION
Clothing getting caught in the orthotic joint
Risk of injury due to loss of orthotic joint functionality
►Make sure your clothing does not get caught in the orthotic joint.
CAUTION
Excessive strain due to use on more than one patient
Risk of injury and loss of functionality as well as damage to the product
►Use the product on only one patient.
►Observe the maintenance recommendations.
NOTICE
Thermal overloading of the product
Damage due to improper thermal treatment
►Do not carry out any heat treatment at temperatures above 300°C
(570°F).
►Prior to thermal treatment, remove all temperature-critical components
(suchas plastic parts).
NOTICE
Exposure of the product to unsuitable environmental conditions
Damage, brittleness or destruction due to improper handling
►Avoid storage in condensing ambient humidity.
►Avoid contact with abrasive substances (e.g.sand, dust).
►Do not expose the product to temperatures below -10°C (14°F) or
above +60°C (140°F) (e.g.sauna, excessive sunlight, drying on a
radiator).
12

5 Preparation for use
INFORMATION
Corrosion protection
The side bars and orthotic joints are resistant to corrosion. Fine grinding
and polishing increase corrosion protection. Use sintering powder (e.g.
618T40) for coating.
Adjusting the orthotic joint angle
1) Unlock the orthotic joint with the lock lever.
2) Unscrew the joint screw.
3) Loosen the lock plate from the bolt.
4) Adjust the orthotic joint angle by turning the lock plate.
5) Insert the joint screw into the lock plate and tighten it (tightening torque:
12Nm).
Gluing in bars
Required materials: 636W18 special glue for bars, 636W19 hardener,
optional: 636W28 special adhesive, degreasing cleaner
The bars must be glued in the insertion zones to ensure stability.
1) Clean the connecting surfaces with a degreasing cleaner.
2) Mix the special adhesive and hardener.
3) Apply the mixture to the insertion zones.
4) Insert the bars.
5) Secure with the enclosed screws.
6) Allow to cure for at least 4hours.
INFORMATION: Final bonding strength will be reached after
16hours.
Interconnecting the lock levers
For simultaneous operation of the two 17Y57 lock levers, the lock levers can
be interconnected.
1) Weld or solder the 17Y53 connection tube to the lock lever.
2) Verify that the two locks release and engage simultaneously.
3) Connect the lock levers with a traction element (e.g. elastic strap) to
enable engaging.
6 Cleaning
Clean the orthosis joint promptly after contact with water containing salt,
chlorine or soap, or if it gets dirty.
1) Rinse the orthosis joint with clean, fresh water.
13

2) Dry the orthosis joint with a cloth or allow it to air-dry. Avoid exposure to
direct heat (e.g.from an oven or radiator).
7 Maintenance
CAUTION
Use of an incorrect lock
Injuries from falling due to an incorrect lock being installed
►Only use locks of the same size when reinstalling or replacing.
INFORMATION
The product may be exposed to increased loads by the patient.
►Shorten the maintenance intervals according to the expected loads.
The manufacturer requires at least a semi-annual inspection of the product
to verify functionality and check for wear.
As part of maintenance, inspect the orthotic joints for wear and proper func
tionality.
Spare parts are listed in the section "Components/design".
In case of wear and tear on the bolt and lock plate, send the orthotic knee
joint to the Ottobock Service Department for repair.
Only use 633F7 special lubricant.
Replacing the lock lever and lock screw
1) Loosen the lock screw with a screwdriver and remove it.
2) Remove the lock lever.
3) Insert the replaced lock lever into the upper joint section.
INFORMATION: When replacing the lock lever, replace the lock
screw as well.
4) Insert the lock screw and secure with Loctite241.
5) Following installation, adjust the lock lever according to the needs of the
patient.
INFORMATION: Make adjustments only on the lock lever. Do not
modify the lock plate and bolt.
8 Disposal
Dispose of the product in accordance with national regulations.
9 Legal information
All legal conditions are subject to the respective national laws of the country
of use and may vary accordingly.
14

9.1 Liability
The manufacturer will only assume liability if the product is used in accord
ance with the descriptions and instructions provided in this document. The
manufacturer will not assume liability for damage caused by disregarding the
information in this document, particularly due to improper use or unauthor
ised modification of the product.
9.2 CE conformity
The product meets the requirements of Regulation (EU) 2017/745on medical
devices. The CE declaration of conformity can be downloaded from the man
ufacturer's website.
1 Avant-propos Français
INFORMATION
Date de la dernière mise à jour: 2020-04-02
►Veuillez lire attentivement l’intégralité de ce document avant d’utiliser le
produit ainsi que respecter les consignes de sécurité.
►Apprenez à l’utilisateur comment utiliser son produit en toute sécurité.
►Adressez-vous au fabricant si vous avez des questions concernant le
produit ou en cas de problèmes.
►Signalez tout incident grave survenu en rapport avec le produit, notam
ment une aggravation de l’état de santé, au fabricant et à l’autorité
compétente de votre pays.
►Conservez ce document.
Les instructions d’utilisation vous apportent des informations importantes
sur la confection de l’articulation de genou pour orthèse comportant un sys
tème mécanique de blocage suisse 17B44.
2 Description du produit
2.1 Construction / éléments constitutifs
Composants compris dans la livraison (voir ill.1)
Pos.: Composant Référence
1 Levier de blocage 17Y57
2 Vis de blocage 501A23
3 Boulon
4 Plaque de blocage
5 Vis d’articulation 501S55=M6x20x16
15

Composants compris dans la livraison (voir ill.1)
Pos.: Composant Référence
6 Vis à tête fraisée bombée 501T7=7.5x9xM5
7 Partie inférieure de
l’articulation
8 Plaque avec étrier 17Y56
9 Partie supérieure de
l’articulation
Composants non compris dans la livraison (voir ill.1)
Pos. Qté Désignation Référence
10 2 Rallonge 17B38=*, 17B39=*,
17B40=*, 17B41=*,
17B84=*
Sans ill. 2 Ferrure à couler 17Y128=*, 17Y129=*
2.2 Construction
Le système mécanique de blocage est composé d’un levier de blocage cen
tré et d’une plaque de blocage dentée. Un boulon denté est intégré à la par
tie inférieure de l’articulation. La modification de la position de la plaque de
blocage sur la partie supérieure de l’articulation permet de régler l’angle de
l’articulation d’orthèse à intervalle de 8°.
3 Utilisation conforme
3.1 Usage prévu
L’articulation d’orthèse doit être utilisée exclusivement par paire pour
l’appareillage orthétique du membre inférieur d’un patient.
INFORMATION
Usure accrue
Utilisez les articulations d’orthèses uniquement avec des articulations or
thétiques de cheville mobiles ou relevant le pied. En cas de combinaison
avec des articulations orthétiques de cheville à butée dorsale, l’usure des
composants augmente.
INFORMATION
En cas d’ajustement de la flexion >16°, utilisez l’articulation de genou uni
quement pour des orthèses d’immobilisation.
16

3.2 Domaine d’application
Admis pour les patients dont le poids n’excède pas 100kg.
3.3 Indications
En cas de paralysie partielle ou complète des muscles des jambes avec un
déficit de l’extension de l’articulation du genou.
L’indication est déterminée par le médecin.
4 Sécurité
4.1 Signification des symboles de mise en garde
PRUDENCE Mise en garde contre les éventuels risques d’accidents
et de blessures.
AVIS Mise en garde contre les éventuels dommages tech
niques.
4.2 Consignes de sécurité
PRUDENCE
Sollicitation excessive des éléments porteurs
Blessures dues à une modification ou une perte de fonctionnalité
►Veuillez utiliser le produit uniquement dans le champ d’application défi
ni.
►Si le produit a été soumis à des sollicitations extrêmes (parex. en cas
de chute), prenez les mesures nécessaires (parex. réparation, rempla
cement, contrôle par le service après-vente du fabricant, etc.).
PRUDENCE
Alignement ou montage incorrect
Blessures occasionnées par une modification ou une perte de fonctionnali
té
►Seul le personnel spécialisé et formé à cet effet est autorisé à procéder
au montage.
►Respectez les consignes relatives à l’alignement et au montage.
PRUDENCE
Dégradation mécanique du produit
Blessures dues à une modification ou une perte de fonctionnalité
►Manipulez le produit avec précaution.
17

►Vérifiez le produit afin de juger s’il est encore fonctionnel.
►Cessez d’utiliser le produit en cas de modifications ou de pertes fonc
tionnelles et faites-le contrôler par un personnel spécialisé agréé.
PRUDENCE
Manipulation incorrecte
Chute provoquée par une ouverture involontaire du mécanisme de ver
rouillage
►Avant de remettre l’orthèse au patient, vérifiez que les mécanismes de
verrouillage sont bien enclenchés et parallèles.
►Évitez toute ouverture involontaire des mécanismes de verrouillage.
►Expliquez aux patients comment manipuler les articulations.
PRUDENCE
Vêtement coincé dans l’articulation d’orthèse
Risque de blessure provoquée par une perte de fonctionnalité de
l’articulation d’orthèse
►Évitez de coincer vos vêtements dans l’articulation d’orthèse.
PRUDENCE
Sollicitation excessive due à un usage par plusieurs patients
Risque de blessure et perte de fonctionnalité ainsi que dégradations du
produit
►N’utilisez le produit que sur un seul patient.
►Respectez les recommandations en matière de maintenance.
AVIS
Surcharge thermique du produit
Dommage provoqué par un traitement thermique non conforme
►N’effectuez pas de traitement thermique supérieur à 300°C.
►Avant de procéder au traitement thermique du produit, éloignez tous
les composants sensibles à la chaleur (telsque les matières plas
tiques).
AVIS
Produit exposé à des conditions d’environnement inappropriées
Détériorations, fragilisation ou destruction dues à une manipulation incor
recte
18

►Évitez de stocker le produit dans un environnement humide avec de la
condensation.
►Évitez tout contact avec des éléments abrasifs (p.ex. le sable et la
poussière).
►N’exposez pas le produit à des températures inférieures à -10°C ou à
des températures supérieures à +60°C (p.ex. sauna, fort rayonnement
solaire, séchage sur un radiateur).
5 Préparation à l’utilisation
INFORMATION
Protection anti-corrosion
Les rallonges et les articulations d’orthèse résistent à la corrosion. Un
ponçage de précision et un polissage favorisent la protection contre la cor
rosion. Utilisez de la poudre frittée (p.ex. 618T40) pour réaliser le revête
ment.
Réglage de l’angle de l’articulation d’orthèse
1) Déverrouillez l’articulation d’orthèse avec le levier de blocage.
2) Dévissez la vis d’articulation.
3) Desserrez la plaque de blocage du boulon.
4) Ajustez l’angle de l’articulation d’orthèse en tournant la plaque de blo
cage.
5) Posez la vis d’articulation dans la plaque de blocage et serrez-la (couple
de serrage: 12Nm).
Collage des ferrures
Matériaux requis: colle spéciale 636W18, durcisseur 636W19, facultatif:
colle spéciale 636W28, dégraissant
Pour des raisons de stabilité, il est nécessaire de coller les ferrures dans les
zones de raccordement.
1) Nettoyez les surfaces de raccordement à l’aide d’un dégraissant.
2) Mélangez la colle spéciale et le durcisseur.
3) Appliquez une couche du mélange dans les zones de raccordement.
4) Placez les ferrures.
5) Bloquez-les à l’aide des vis fournies.
6) Laissez durcir pendant au moins 4heures.
INFORMATION: la résistance définitive est obtenue au bout de
16heures.
19

Raccordement des leviers de blocage entre eux
Afin d’assurer un déclenchement simultané des deux leviers de blocage
17Y57, ces derniers peuvent être reliés entre eux.
1) Fixez le manchon de raccordement 17Y53 en le soudant ou le brasant au
levier de blocage.
2) Vérifiez que les deux mécanismes de blocage se déclenchent et
s’enclenchent en même temps.
3) Raccordez les leviers de blocage à l’aide d’un élément de traction (p.ex.
un élastique) pour permettre un enclenchement.
6 Nettoyage
Après tout contact avec de l’eau salée, chlorée ou savonneuse ou en cas de
salissures, nettoyez immédiatement l’articulation d’orthèse.
1) Rincez l’articulation d’orthèse avec de l’eau douce pure.
2) Essuyez l’articulation d’orthèse avec un chiffon ou laissez-la sécher à
l’air libre. Évitez toute exposition directe à la chaleur (p.ex. la chaleur
des poêles ou des radiateurs).
7 Maintenance
PRUDENCE
Utilisation d’un mécanisme de verrouillage non approprié
Blessures dues à une chute provoquée par le montage de mécanismes de
verrouillage non appropriés
►Si vous montez à nouveau une articulation ou si vous la remplacez,
n’utilisez que des mécanismes de verrouillage de la même taille.
INFORMATION
Il est possible que le produit soit soumis à une sollicitation accrue
en fonction du patient.
►Réduisez les intervalles de maintenance en fonction des sollicitations
prévues.
Le fabricant exige un contrôle, au minimum tous les 6mois, du fonctionne
ment et de l’usure des articulations.
Dans le cadre de la maintenance, vérifiez l’état d’usure et les fonctionnalités
des articulations d’orthèse.
Les pièces de rechange sont indiquées dans le chapitre «Description du
produit», sous le point «Composants/Construction».
20
