1C40 C-Walk
Gebrauchsanweisung ................................................................ 2
Instructions for use .................................................................... 9
Instructions d'utilisation ............................................................. 16
Istruzioni per l’uso ..................................................................... 25
Instrucciones de uso ................................................................. 32
Manual de utilização .................................................................. 40
Gebruiksaanwijzing ................................................................... 48
Bruksanvisning ......................................................................... 55
Brugsanvisning ......................................................................... 63
Bruksanvisning ......................................................................... 70
Käyttöohje ................................................................................ 77
Instrukcja użytkowania ............................................................... 85
Használati utasítás .................................................................... 92
Návod k použití ......................................................................... 99
Instrucţiuni de utilizare ............................................................... 107
Upute za uporabu ..................................................................... 115
Navodila za uporabo .................................................................. 122
Návod na používanie .................................................................. 129
Инструкция за употреба ........................................................... 137
Kullanma talimatı ....................................................................... 145
Οδηγίες χρήσης ....................................................................... 152
Руководство по применению .................................................... 160
取扱説明書 ............................................................................... 169
使用说明书 ............................................................................... 176
사용 설명서 .............................................................................. 182

1 Produktbeschreibung Deutsch
INFORMATION
Datum der letzten Aktualisierung: 2016-05-04
►Lesen Sie dieses Dokument vor Gebrauch des Produkts aufmerksam
durch.
►Beachten Sie die Sicherheitshinweise, um Verletzungen und Produkt
schäden zu vermeiden.
►Weisen Sie den Benutzer in den sachgemäßen und gefahrlosen Ge
brauch des Produkts ein.
►Bewahren Sie dieses Dokument auf.
1.1 Konstruktion und Funktion
Der Prothesenfuß 1C40 C-Walk eignet sich zum Gehen auf unterschiedli
chen Untergründen und in einem großen Geschwindigkeitsbereich.
Die funktionellen Eigenschaften des Prothesenfußes werden durch die Fe
derelemente aus Carbon erreicht. Der Prothesenfuß erlaubt eine spürbare
Plantarflexion bei Fersenauftritt und eine natürliche Abrollbewegung. Dabei
geben die Federelemente die gespeicherte Energie wieder ab.
1.2 Kombinationsmöglichkeiten
Diese Prothesenkomponente ist Teil des Ottobock Modularsystems. Sie
kann gemäß ihrer Konstruktion mit anderen Prothesenkomponenten des Mo
dularsystems kombiniert werden. Mögliche Einschränkungen finden Sie in
diesem Kapitel. Bei Fragen kontaktieren Sie den Hersteller.
2 Verwendung
2.1 Verwendungszweck
Das Produkt ist ausschließlich für die prothetische Versorgung der unteren
Extremität einzusetzen.
2.2 Einsatzgebiet
°
kg

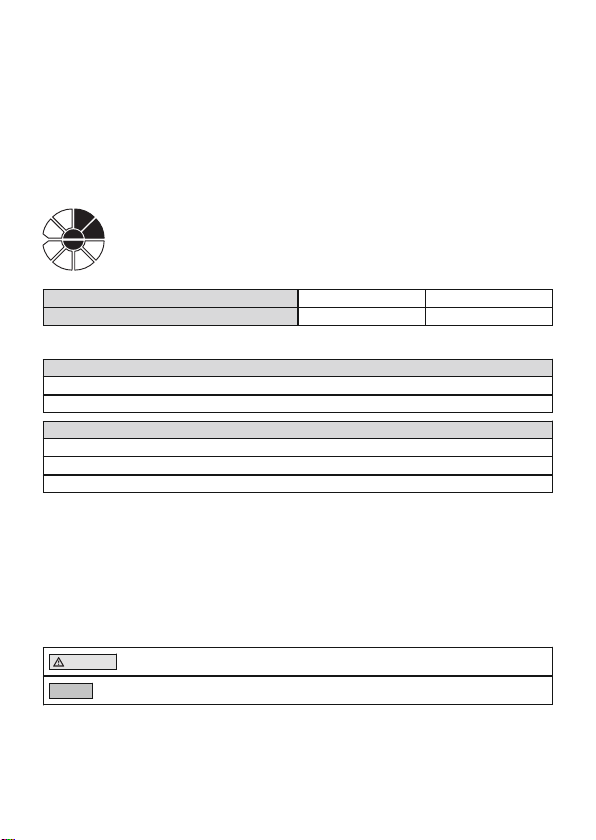

Das Produkt wird für Mobilitätsgrad3 (uneingeschränkter Au
ßenbereichsgeher) und Mobilitätsgrad4 (uneingeschränkter Au
ßenbereichsgeher mit besonders hohen Ansprüchen) empfoh
len.
Größe [cm] 24 bis 25 26 bis 30
Max. Körpergewicht [kg] 75 100
2 | Ottobock

2.3 Umgebungsbedingungen
Zulässige Umgebungsbedingungen
Einsatztemperaturbereich -10 °C bis +60°C
Zulässige relative Luftfeuchtigkeit 0 % bis 90 %, nicht kondensierend
Unzulässige Umgebungsbedingungen
Mechanische Vibrationen oder Stöße
Schweiß, Urin, Süßwasser, Salzwasser, Säuren
Staub, Sand, stark hygroskopische Partikel (z.B. Talkum)
2.4 Nutzungsdauer
Das Produkt ist vom Hersteller nach ISO 22675 auf 2 Millionen Belastungs
zyklen geprüft. Dies entspricht, je nach Aktivitätsgrad des Patienten, einer
Nutzungsdauer von 2 bis 3 Jahren.
3 Sicherheit
3.1 Bedeutung der Warnsymbolik
VORSICHT Warnung vor möglichen Unfall- und Verletzungsgefahren.
HINWEIS Warnung vor möglichen technischen Schäden.
3.2 Allgemeine Sicherheitshinweise
VORSICHT
Überschreitung der Nutzungsdauer und Wiederverwendung an ei
nem anderen Patienten
Verletzungsgefahr durch Funktionsverlust sowie Beschädigungen am Pro
dukt
►Sorgen Sie dafür, dass die geprüfte Nutzungsdauer nicht überschritten
wird (siehe Kapitel „Nutzungsdauer“).
►Verwenden Sie das Produkt nur für einen Patienten.
VORSICHT
Überbeanspruchung des Produkts
Verletzungsgefahr durch Bruch tragender Teile
►Setzen Sie die Prothesenkomponenten gemäß der MOBIS-Klassifizie
rung ein (siehe Kapitel „Einsatzgebiet“).
Ottobock | 3

VORSICHT
Unzulässige Kombination von Prothesenkomponenten
Verletzungsgefahr durch Bruch oder Verformung des Produkts
►Kombinieren Sie das Produkt nur mit Prothesenkomponenten, die ge
mäß dem Kapitel „Kombinationsmöglichkeiten“ dafür zugelassen sind.
►Prüfen Sie anhand der Gebrauchsanweisungen der Prothesenkompo
nenten, ob sie auch untereinander kombiniert werden dürfen.
VORSICHT
Verwenden des Prothesenfußes ohne Fußhülle
Verletzungsgefahr durch fehlende Bodenhaftung und Funktionsverlust des
Prothesenfußes
►Verwenden Sie den Prothesenfuß immer mit der passenden Fußhülle.
HINWEIS
Mechanische Beschädigung des Produkts
Funktionsveränderung oder –verlust durch Beschädigung
►Arbeiten Sie sorgfältig mit dem Produkt.
►Prüfen Sie ein beschädigtes Produkt auf Funktion und Gebrauchsfä
higkeit.
►Verwenden Sie das Produkt bei Funktionsveränderungen oder -verlust
nicht weiter (siehe „Anzeichen von Funktionsveränderungen oder -ver
lust beim Gebrauch“ in diesem Kapitel).
►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reparatur,
Austausch, Kontrolle durch den Kunden-Service des Herstellers, etc.).
HINWEIS
Verwendung unter unzulässigen Umgebungsbedingungen
Schäden am Produkt durch unzulässige Umgebungsbedingungen
►Setzen Sie das Produkt keinen unzulässigen Umgebungsbedingungen
aus (siehe Kapitel „Umgebungsbedingungen“).
►Wenn das Produkt unzulässigen Umgebungsbedingungen ausgesetzt
war, prüfen Sie es auf Schäden.
►Verwenden Sie das Produkt bei offensichtlichen Schäden oder im
Zweifelsfall nicht weiter.
►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reinigung,
Reparatur, Ersatz, Kontrolle durch den Hersteller oder eine Fachwerk
statt, etc.).
4 | Ottobock

Anzeichen von Funktionsveränderungen oder -verlust beim Gebrauch
Eine reduzierte Federwirkung (z.B. verringerter Vorfußwiderstand oder ver
ändertes Abrollverhalten) ist ein spürbares Anzeichen von Funktionsverlust.
4 Lieferumfang
Menge Benennung Kennzeichen
1 Gebrauchsanweisung –
1 1C40 C-Walk –
Ersatzteile/Zubehör (nicht im Lieferumfang)
Benennung Kennzeichen
Fußhülle 2C4*
Anschlusskappe 2C11*
5 Herstellung der Gebrauchsfähigkeit
VORSICHT
Fehlerhafter Aufbau oder Montage
Verletzungsgefahr durch Schäden an Prothesenkomponenten
►Beachten Sie die Aufbau- und Montagehinweise.
VORSICHT
Verwenden von Talkum
Verletzungsgefahr, Beschädigung des Produkts durch Entzug von
Schmierstoff
►Verwenden Sie kein Talkum am Produkt oder weiteren Prothesenkom
ponenten.
HINWEIS
Beschleifen von Prothesenfuß oder Fußhülle
Vorzeitiger Verschleiß durch Beschädigung des Produkts
►Beschleifen Sie den Prothesenfuß oder die Fußhülle nicht.
5.1 Aufbau
INFORMATION
Am proximalen Anschluss des Prothesenfußes befindet sich ein Adapter
schutz aus Kunststoff. So wird der Anschlussbereich während des Auf
baus und der Anprobe der Prothese vor Kratzern geschützt.
Ottobock | 5

►Entfernen Sie den Adapterschutz bevor der Patient den Werkstatt-/An
probebereich verlässt.
5.1.1 Aufziehen/Entfernen der Fußhülle
>Empfohlene Werkzeuge: Wechselhilfe 2C100
1) Den Prothesenfuß in die Fußhülle einschieben.
2) Die Ferse des Prothesenfußes in die Fußhülle drücken, bis sie einrastet.
>Empfohlene Werkzeuge: Wechselhilfe 2C100
1) Die Arretierung der Fußhülle nach hinten drücken und die Ferse des
Prothesenfußes nach oben ziehen.
2) Den Prothesenfuß aus der Fußhülle entfernen.
5.1.2 Grundaufbau
Grundaufbau TT
Ablauf des Grundaufbaus
+ = Vorverlagerung / – = Rückverlagerung (zur Aufbaulinie)
Pos.
Benötigte Werkzeuge und Materialien:
Goniometer 662M4, Absatzhöhenmessgerät 743S12, 50:50Lehre
743A80, Aufbaugerät (z. B. L.A.S.A.R. Assembly 743L200 oder
PROS.A. Assembly 743A200)
Das Ausrichten und Montieren der Prothesenkomponenten im Aufbaugerät
gemäß den folgenden Angaben durchführen:
Sagittalebene
  Absatzhöhe:
effektive Absatzhöhe (Absatzhöhe Schuh - Sohlenstärke Vorfuß
bereich) + 5mm
  Fuß-Außenrotation:
ca. 5°
  a–pPositionierung der Prothesenfußmitte zur Aufbaulinie:
+30mm
  Den Prothesenfuß und den Prothesenschaft mit Hilfe der ausge
wählten Adapter verbinden.
Bei der Anpassung und Montage die Gebrauchsanweisung der
Adapter beachten.
  Die Mitte des Prothesenschafts mit der 50:50 Lehre ermitteln.
Den Prothesenschaft mittig zur Aufbaulinie einordnen.
Schaftflexion:
Stumpfflexion des Patienten + 5°
6 | Ottobock

Ablauf des Grundaufbaus
+ = Vorverlagerung / – = Rückverlagerung (zur Aufbaulinie)
Pos.
Frontalebene
  Aufbaulinie Prothesenfuß: Zwischen Großzeh und zweitem Zeh
Aufbaulinie Prothesenschaft: Entlang der lateralen Patellakante
  Die Abduktionsstellung oder Adduktionsstellung beachten.
Grundaufbau TF
►Die Angaben in der Gebrauchsanweisung des Prothesenkniegelenks
beachten.
5.1.3 Statischer Aufbau
• Ottobock empfiehlt die Prothese mit Hilfe des L.A.S.A.R.Posture anzu
passen.
• Bei Bedarf können die Aufbauempfehlungen (TF-Modular-Beinprothe
sen: 646F219*, TT-Modular-Beinprothesen: 646F336*) bei Ottobock an
gefordert werden.
5.1.4 Dynamische Anprobe
• Den Aufbau der Prothese in der Frontalebene und der Sagittalebene an
passen (z.B. durch Winkeländerung oder Verschiebung), um den kor
rekten Fersenkontakt und ein optimales Überrollen sicherzustellen.
•TT-Versorgungen: Bei der Lastübernahme nach dem Fersenauftritt auf
eine physiologische Kniebewegung achten.
• Den Adapterschutz des Prothesenfußes nach Abschluss der dynami
schen Anprobe und der Gehübungen entfernen.
5.2 Optional: Montieren des Schaumstoffüberzugs
Als lösbare Verbindung zwischen Schaumstoffüberzug und Fußhülle dient
die Anschlusskappe, die passgenau im proximalen Rand einrastet.
>Benötigte Materialien: Isopropylalkohol 634A58, Kontaktkleber 636N9
oder Kunststoffkleber 636W17
1) Den Schaumstoffrohling gemäß den Maßen des Patienten ablängen
(distaler Stauchweg: ca. 1cm bei Unterschenkelschaum, ca. 4cm bei
Oberschenkelschaum).
2) Den Schaumstoffrohling über die Prothese ziehen.
3) Die Anschlusskappe mit der Fußhülle verbinden und den Prothesenfuß
montieren.
4) Die Außenkontur der Anschlusskappe auf der distalen Schnittfläche des
Schaumstoffrohlings anzeichnen.
Ottobock | 7

5) Den Prothesenfuß demontieren und die Anschlusskappe von der Fuß
hülle entfernen.
6) Die Anschlusskappe mit Isopropylalkohol reinigen.
7) Die Anschlusskappe auf den Markierungen mit der Schnittfläche des
Schaumstoffrohlings verkleben und die Verklebung trocknen lassen (ca.
10Minuten).
8) Den Prothesenfuß montieren und die kosmetische Außenform anpassen.
Dabei die Kompression durch Überziehstrümpfe oder SuperSkin be
rücksichtigen.
6 Reinigung
1) Das Produkt mit einem feuchten, weichen Tuch reinigen.
2) Das Produkt mit einem weichen Tuch abtrocknen.
3) Die Restfeuchtigkeit an der Luft trocknen lassen.
7 Wartung
►Die Prothesenkomponenten nach den ersten 30Tagen Gebrauch einer
Inspektion unterziehen.
►Die komplette Prothese während der normalen Konsultation auf Abnut
zung überprüfen.
►Jährliche Sicherheitskontrollen durchführen.
8 Entsorgung
Das Produkt darf nicht überall mit unsortiertem Hausmüll entsorgt werden.
Eine nicht den Bestimmungen des Verwenderlands entsprechende Entsor
gung kann sich schädlich auf die Umwelt und die Gesundheit auswirken.
Die Hinweise der für das Verwenderland zuständigen Behörde zu
Rückgabe-, Sammel- und Entsorgungsverfahren beachten.
9 Rechtliche Hinweise
Alle rechtlichen Bedingungen unterliegen dem jeweiligen Landesrecht des
Verwenderlandes und können dementsprechend variieren.
9.1 Haftung
Der Hersteller haftet, wenn das Produkt gemäß den Beschreibungen und
Anweisungen in diesem Dokument verwendet wird. Für Schäden, die durch
Nichtbeachtung dieses Dokuments, insbesondere durch unsachgemäße
Verwendung oder unerlaubte Veränderung des Produkts verursacht werden,
haftet der Hersteller nicht.
8 | Ottobock

9.2 CE-Konformität
Das Produkt erfüllt die Anforderungen der europäischen Richtlinie
93/42/EWG für Medizinprodukte. Aufgrund der Klassifizierungskriterien
nach AnhangIX dieser Richtlinie wurde das Produkt in die KlasseI einge
stuft. Die Konformitätserklärung wurde deshalb vom Hersteller in alleiniger
Verantwortung gemäß AnhangVII der Richtlinie erstellt.
10 Technische Daten
Größen [cm] 24 25 26 27 28 29 30
Absatzhöhe [mm] 10±5
Systemhöhe [mm] 71 71 81 81 81 87 87
Produktgewicht
ohne Fußhülle [g]
405 420 480 490 505 605 630
Max. Körperge
wicht [kg]
75 100
Mobilitätsgrad 3+4
1 Product description English
INFORMATION
Last update: 2016-05-04
►Please read this document carefully before using the product.
►Follow the safety instructions to avoid injuries and damage to the
product.
►Instruct the user in the proper and safe use of the product.
►Please keep this document in a safe place.
1.1 Construction and Function
The 1C40 C-Walk prosthetic foot is suitable for walking on various surfaces
and for a large range of speeds.
The functional properties of the prosthetic foot are achieved through the car
bon spring elements. The prosthetic foot permits perceptible plantar flexion
at heel strike and a natural rollover movement. Stored energy is released by
the spring elements.
1.2 Combination possibilities
This prosthetic component is part of the Ottobock modular system. As a res
ult of its design, it may be combined with other prosthetic components of the
Ottobock | 9

modular system. You can find possible restrictions in this section. Contact
the manufacturer with questions.
2 Application
2.1 Indications for use
The product is to be used solely for lower limb prosthetic fittings.
2.2 Area of application
°
kg
The product is recommended for mobility grade3 (unrestricted
outdoor walker) and mobility grade4 (unrestricted outdoor walk
er with particularly high demands).
Size [cm] 24 to 25 26 to 30
Max. body weight [kg] 75 100
2.3 Environmental conditions
Allowable environmental conditions
Temperature range for use: -10°Cto +60°C
Allowable relative humidity 0% to 90%, non-condensing
Unallowable environmental conditions
Mechanical vibrations or impacts
Perspiration, urine, fresh water, salt water, acids
Dust, sand, highly hygroscopic particles (e.g. talcum)
2.4 Service Life
This product has been tested by the manufacturer with 2 million load cycles
according to ISO 22675. Depending on the patient's activity level, this cor
responds to a service life of 2 to 3 years.
3 Safety
3.1 Explanation of warning symbols
CAUTION Warning regarding possible risks of accident or injury.
NOTICE Warning regarding possible technical damage.
10 | Ottobock
