1 Produktbeschreibung Deutsch
INFORMATION
Datum der letzten Aktualisierung: 2016-10-26
►Lesen Sie dieses Dokument vor Gebrauch des Produkts aufmerksam
durch.
►Beachten Sie die Sicherheitshinweise, um Verletzungen und Produkt
schäden zu vermeiden.
►Weisen Sie den Benutzer in den sachgemäßen und gefahrlosen Ge
brauch des Produkts ein.
►Bewahren Sie dieses Dokument auf.
1.1 Konstruktion und Funktion
Die Fußhülle 2C12 ist eine Schutzhülle für einen Prothesenfuß. Die Fußhülle
hat eine natürliche Außenform mit abgespreizter Großzehe.
Die Fußnägel sind nicht lackierbar.
1.2 Kombinationsmöglichkeiten
Benennung Kennzeichen
Prothesenfuß Terion 1C10, Terion K2 1C11
2 Bestimmungsgemäße Verwendung
2.1 Verwendungszweck
Das Produkt ist ausschließlich für die prothetische Versorgung der unteren
Extremität einzusetzen.
2.2 Umgebungsbedingungen
Zulässige Umgebungsbedingungen
Einsatztemperaturbereich -10 °C bis +60°C
Zulässige relative Luftfeuchtigkeit 0 % bis 90 %, nicht kondensierend
Unzulässige Umgebungsbedingungen
Mechanische Vibrationen oder Stöße
Schweiß, Urin, Süßwasser, Salzwasser, Säuren
Staub, Sand, stark hygroskopische Partikel (z.B. Talkum)
Sonstige Umgebungsbedingungen
UV-Licht nicht beständig
Hydrolyse nicht beständig
4

2.3 Nutzungsdauer
Das Produkt ist ein Verschleißteil, das einer üblichen Abnutzung unterliegt.
3 Sicherheit
3.1 Bedeutung der Warnsymbolik
VORSICHT Warnung vor möglichen Unfall- und Verletzungsgefahren.
HINWEIS Warnung vor möglichen technischen Schäden.
3.2 Allgemeine Sicherheitshinweise
VORSICHT
Unzulässige Kombination von Prothesenkomponenten
Verletzungsgefahr durch Bruch oder Verformung des Produkts
►Kombinieren Sie das Produkt nur mit Prothesenkomponenten, die da
für zugelassen sind.
►Prüfen Sie anhand der Gebrauchsanweisungen der Prothesenkompo
nenten, ob sie auch untereinander kombiniert werden dürfen.
VORSICHT
Verwenden eines verschlissenen Produkts und Wiederverwendung
an einem anderen Patienten
Verletzungsgefahr durch Funktionsverlust sowie Beschädigungen am Pro
dukt
►Kontrollieren Sie das Produkt regelmäßig auf Verschleiß. Verwenden
Sie ein verschlissenes Produkt nicht weiter.
►Verwenden Sie das Produkt nur für einen Patienten.
VORSICHT
Kontakt mit Hitze, Glut oder Feuer
Verletzungsgefahr (z.B. Verbrennungen) und Gefahr von Produktschäden
►Halten Sie das Produkt von offenem Feuer, Glut oder anderen Hitze
quellen fern.
HINWEIS
Verwendung unter unzulässigen Umgebungsbedingungen
Schäden am Produkt durch unzulässige Umgebungsbedingungen
5

►Setzen Sie das Produkt keinen unzulässigen Umgebungsbedingungen
aus.
►Wenn das Produkt unzulässigen Umgebungsbedingungen ausgesetzt
war, prüfen Sie es auf Schäden.
►Verwenden Sie das Produkt bei offensichtlichen Schäden oder im
Zweifelsfall nicht weiter.
►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reinigung,
Reparatur, Ersatz, Kontrolle durch den Hersteller oder eine Fachwerk
statt, etc.).
HINWEIS
Kontakt mit Salzwasser, chlorhaltigem Wasser sowie abrasiven Me
dien (z.B. Sand)
Beschädigungen und vorzeitiger Verschleiß am Produkt
►Reinigen Sie das Produkt umgehend nach jedem Kontakt mit den
obengenannten Stoffen gemäß dem Kapitel „Reinigung“.
►Informieren Sie den Patienten.
HINWEIS
Mechanische Beschädigung des Produkts
Funktionsveränderung oder –verlust durch Beschädigung
►Arbeiten Sie sorgfältig mit dem Produkt.
►Prüfen Sie ein beschädigtes Produkt auf Funktion und Gebrauchsfä
higkeit.
►Verwenden Sie das Produkt bei Funktionsveränderungen oder -verlust
nicht weiter (siehe „Anzeichen von Funktionsveränderungen oder -ver
lust beim Gebrauch“ in diesem Kapitel).
►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reparatur,
Austausch, Kontrolle durch den Kunden-Service des Herstellers, etc.).
Anzeichen von Funktionsveränderungen oder -verlust beim Gebrauch
Funktionsveränderungen können sich z.B. durch ein verändertes Gangbild
sowie durch Geräuschentwicklung bemerkbar machen.
4 Lieferumfang
2C12=*
Ab
b.
Pos. Men
ge
Benennung Kennzeichen
– – 1 Gebrauchsanweisung 647G1092
6

2C12=*
Ab
b.
Pos. Men
ge
Benennung Kennzeichen
2 – 1 Fußhülle –
2 – 1 Anschlusskappe 2C13=*
– – 1 Zeheneinleger –
5 Herstellung der Gebrauchsfähigkeit
VORSICHT
Fehlerhafter Aufbau oder Montage
Verletzungsgefahr durch Schäden an Prothesenkomponenten
►Beachten Sie die Aufbau- und Montagehinweise.
HINWEIS
Beschleifen der Fußhülle
Vorzeitiger Verschleiß durch Beschädigung der Fußhülle
►Beschleifen Sie die Fußhülle nicht.
►Informieren Sie den Patienten.
5.1 Aufziehen/Entfernen der Fußhülle
Aufziehen der Fußhülle
>Empfohlene Werkzeuge: Wechselhilfe 2C100 für Fußhülle

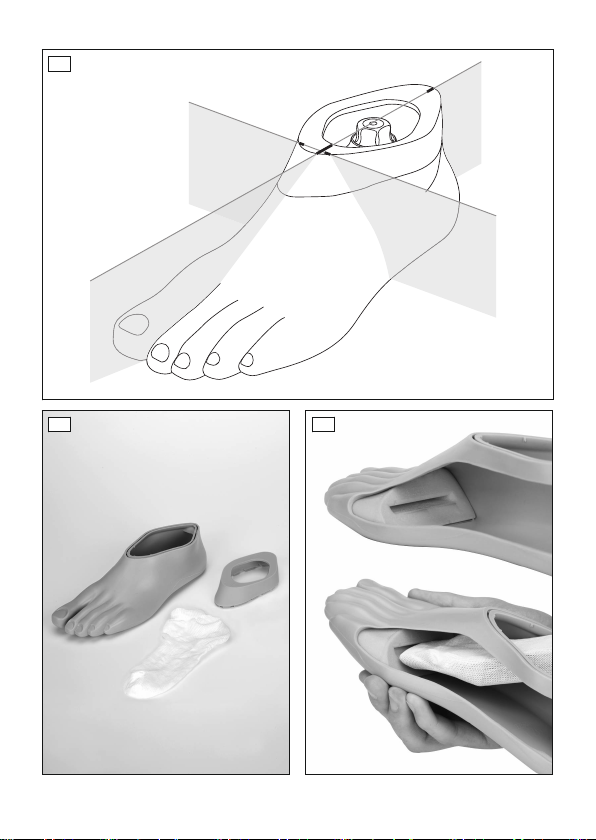

1) Die Spektrasocke faltenfrei über den Prothesenfuß ziehen.
2) Den Prothesenfuß in die Fußhülle schieben. Dabei die Carbonfeder in
den Schlitz des Zeheneinlegers einstecken (siehe Abb.3).
3) Den Prothesenfuß in den Fersenbereich der Fußhülle drücken, bis er
dort einrastet (siehe Abb.5).
4) Die Anschlusskappe auf die Fußhülle aufsetzen (siehe Abb.6).
Entfernen der Fußhülle
>Empfohlene Werkzeuge: Wechselhilfe 2C100 für Fußhülle
1) Den Fersenbereich der Fußhülle nach hinten drücken und den Prothe
senfuß nach oben ziehen.
2) Den Prothesenfuß aus der Fußhülle entfernen.
7

6 Gebrauch
VORSICHT
Gebrauch des Produkts ohne Schuhe
Sturz durch Ausrutschen auf rutschigem Untergrund
►Verwenden Sie das Produkt nicht auf rutschigem Untergrund.
6.1 Reinigung
VORSICHT
Verwendung falscher Reinigungsmittel oder Desinfektionsmittel
Funktionseinschränkungen und Schäden durch falsche Reinigungsmittel
oder Desinfektionsmittel
►Reinigen Sie das Produkt nur mit den zugelassenen Reinigungsmitteln.
►Desinfizieren Sie das Produkt nur mit den zugelassenen Desinfektions
mitteln.
►Beachten Sie die Reinigungshinweise und Pflegehinweise.
HINWEIS
Nichtbeachtung der Reinigungsanweisungen
Schäden und dauerhafte Verschmutzungen am Produkt durch ungeeignete
Reinigungsmittel
►Reinigen Sie das Produkt nur gemäß den Reinigungsanweisungen in
der Gebrauchsanweisung.
►Informieren Sie den Patienten.
>Empfohlenes Reinigungsmittel: pH-neutrale Seife (z.B. Derma Clean
453H10)
1) Das Produkt mit klarem Süßwasser und pH-neutraler Seife reinigen.
2) Die Seifenreste mit klarem Süßwasser abspülen.
3) Das Produkt mit einem weichen Tuch abtrocknen.
4) Die Restfeuchtigkeit an der Luft trocknen lassen.
7 Entsorgung
Das Produkt darf nicht überall mit unsortiertem Hausmüll entsorgt werden.
Eine nicht den Bestimmungen des Verwenderlands entsprechende Entsor
gung kann sich schädlich auf die Umwelt und die Gesundheit auswirken.
Die Hinweise der für das Verwenderland zuständigen Behörde zu
Rückgabe-, Sammel- und Entsorgungsverfahren beachten.
8

8 Rechtliche Hinweise
Alle rechtlichen Bedingungen unterliegen dem jeweiligen Landesrecht des
Verwenderlandes und können dementsprechend variieren.
8.1 Haftung
Der Hersteller haftet, wenn das Produkt gemäß den Beschreibungen und
Anweisungen in diesem Dokument verwendet wird. Für Schäden, die durch
Nichtbeachtung dieses Dokuments, insbesondere durch unsachgemäße
Verwendung oder unerlaubte Veränderung des Produkts verursacht werden,
haftet der Hersteller nicht.
8.2 CE-Konformität
Das Produkt erfüllt die Anforderungen der europäischen Richtlinie
93/42/EWG für Medizinprodukte. Aufgrund der Klassifizierungskriterien
nach AnhangIX dieser Richtlinie wurde das Produkt in die KlasseI einge
stuft. Die Konformitätserklärung wurde deshalb vom Hersteller in alleiniger
Verantwortung gemäß AnhangVII der Richtlinie erstellt.
9 Technische Daten
Größen [cm] 22 23 24 25 26 27 28 29 30
Absatzhöhe
[mm]
5±5
Passform schmal normal
Gewicht [g] 166 192 204 226 255 259 300 290 315
Farben Beige (4), Hellbraun (15)
1 Product description English
INFORMATION
Last update: 2016-10-26
►Please read this document carefully before using the product.
►Follow the safety instructions to avoid injuries and damage to the
product.
►Instruct the user in the proper and safe use of the product.
►Please keep this document in a safe place.
1.1 Construction and Function
The 2C12 footshell is a protective cover for a prosthetic foot. The footshell
has a natural outer shape with an abducted big toe.
The toenails are not paintable.
9

1.2 Combination possibilities
Designation Reference number
Prosthetic foot Terion 1C10, Terion K2 1C11
2 Intended use
2.1 Indications for use
The product is to be used solely for lower limb prosthetic fittings.
2.2 Environmental conditions
Allowable environmental conditions
Temperature range for use: -10°Cto +60°C
Allowable relative humidity 0% to 90%, non-condensing
Unallowable environmental conditions
Mechanical vibrations or impacts
Perspiration, urine, fresh water, salt water, acids
Dust, sand, highly hygroscopic particles (e.g. talcum)
Other environmental conditions
UV light Not resistant
Hydrolysis Not resistant
2.3 Service Life
The product is a wear part, which means it is subject to normal wear and
tear.
3 Safety
3.1 Explanation of warning symbols
CAUTION Warning regarding possible risks of accident or injury.
NOTICE Warning regarding possible technical damage.
3.2 General safety instructions
CAUTION
Unallowable combination of prosthetic components
Risk of injury due to breakage or deformation of the product
►Only combine the product with prosthetic components that are
approved for that purpose.
10
