R&G LP0307BK Install guide

LP0307
R&G, Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [e-mail]
FITTING INSTRUCTIONS FOR LP0307BK LICENCE PLATE BRACKET
DUCATI MULTISTRADA V4 + V4S 2021-
THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED OVER PAGE.
SOME PARTS MAY BE SHOWN FOR CLARITY OF INSTRUCTIONS ONLY.
DO NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT.
PLEASE READ ALL INSTRUCTIONS BEFORE PROCEEDING.
IF IN ANY DOUBT WHEN FITTING OUR PRODUCTS, CONSULT ONE OF OUR DEALERS OR
HAVE FITTED BY A QUALIFIED TECHNICIAN.
PLEASE NOTE THAT THE WAY THE KIT IS PACKED DOES NOT NECESSARILY REPRESENT THE WAY OF
MOUNTING TO THE BIKE.
IN THE EVENT OF RUBBER WASHERS BEING USED TO HOLD COMPONENTS ONTO BOLTS,
THESE RUBBER WASHERS CAN BE THROWN AWAY.
DIGITAL COPIES OF THESE INSTRUCTIONS ARE AVAILABLE FROM:
WWW.RG-RACING.COM

LP0307
R&G, Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [e-mail]
TOOLS REQUIRED
•Heat gun
•Hex key set to include 4, 5 & 6mm a/f sizes.
•Small flat head screwdriver
•Socket set to include 6 & 8mm sockets and
wrench.
•Phillips screwdriver.
•Small amount of superglue.
GENERAL TORQUE SETTINGS
M4 BOLT = 8Nm
M5 BOLT = 12Nm
M6 BOLT = 15Nm
M8 BOLT = 20Nm
M10 BOLT = 40Nm
M12 BOLT = 40Nm
LEGEND
ITEM NO.
DESCRIPTION
QTY
ITEM 1
TB0307 END PLATE BRACKET
1
ITEM 2
LA0002 NUMBER PLATE LIGHT (W/SHROUD)
1
ITEM 3
M6x1.00x16mm COUNTERSINK HEAD BOLTS
3
ITEM 4
CON0014 – LICENCE PLATE LIGHT ADAPTOR
1
ITEM 5
CABLE TIES
2
ITEM 6
230MM LENGTH OF HEAT SHRINK
2
ITEM 7
REFLECTOR
1

LP0307
R&G, Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [e-mail]
Assembly Diagram
Fitting pictures
PICTURE 1
PICTURE 2

LP0307
R&G, Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [e-mail]
PICTURE 3
PICTURE 4
PICTURE 5
PICTURE 6
PICTURE 7
PICTURE 8

LP0307
R&G, Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [e-mail]
Picture 9
Picture 10
Picture 11
Picture 12
FITTING INSTRUCTIONS
•While supporting the OEM licence plate unit from below, remove the four bolts on the underside of
the tail unit at the rear of the bike arrowed in picture 1.
•Carefully lower the OEM licence plate unit away from the bike and disconnect the grey connector
shown in picture 2 and remove the unit from the bike.
•Remove the two torx bolts from the front section of the unit as shown in picture 3.
•On a clean surface place the OEM licence plate unit upside down so the underside bolts can be
accessed. Remove the four bolts shown in Picture 4using a T25 Torx tool.
•Remove the underside panel of the unit to expose the wiring as shown in picture 5.
•Disconnect the central licence plate light connector as arrowed in picture 6.
•To remove the OEM back plate assembly, remove the 3 bolts arrowed in picture 7.
•Remove the plate complete with licence plate light as shown in picture 8.

LP0307
R&G, Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [e-mail]
Tail tidy Assembly
•To assemble the R&G tail unit, refer to the assembly diagram on page 3.
•Use the heat shrink provided (item 6) to encase the wires of the LA0002 licence plate light, a little
soap may help thread the bullet connectors through. Heat the outer using a heat gun until the
shrink closes around the wire.

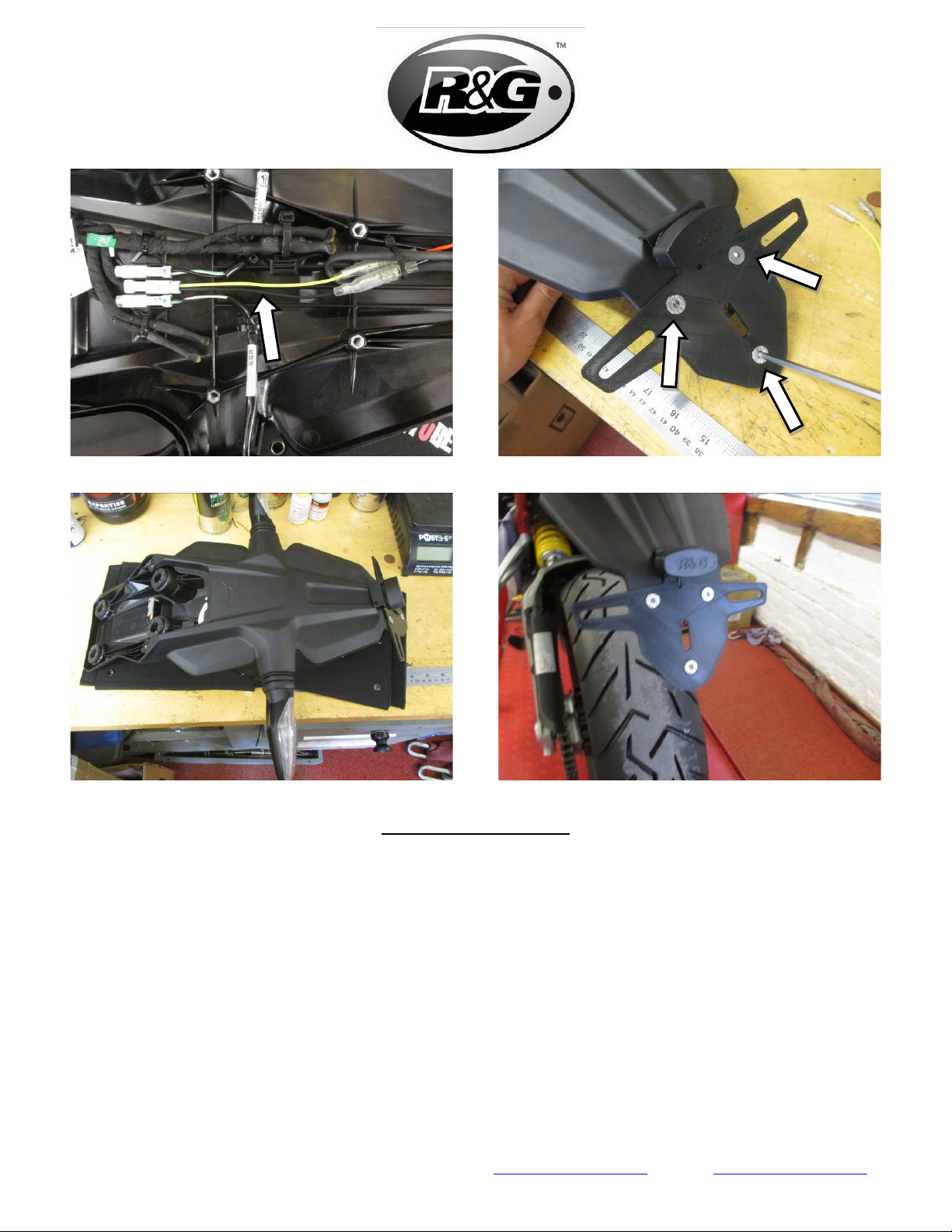

•Affix the LA0002 licence plate light (item 2) to the R&G end plate bracket (item 1) using the two
nuts provided. Affix the shroud over the light and use a small amount of glue to secure in place,
this piece will help direct the light pattern.
•Connect the CON14 licence plate connector (item 4) to the LA0002 wiring, ensuring to match black
to black wires.
•Thread the wires through the unit meet the OEM wiring loom and reconnect to the connector as
shown in picture 9.
•Mount the plate assembly to the OEM licence plate unit using the 3 countersunk bolts (item 3)
provided as shown in picture 10,thread the licence plate light wires into the slot below the
mounting and into the OEM licence plate unit, ensuring the wire remains in the slot and does not
get pinched.
•Tidy the wiring so the wires are neatly placed inside the OEM licence plate unit and reassemble the
tail unit as before as shown in picture 11, if necessary, use the cable ties provided (item 5) to
wrap the wire if too long.
•Re-fit the licence plate unit to the bike as shown in picture 12, ensuring to reconnect the grey
block connector to the main wiring loom.
•At this point, turn on the bike and check the R&G licence plate light illuminates as it should. If
illumination fails, swap the bullet connectors around.
•Ensure that all bolts re-fitted and secure.
•Re-fit the licence plate (it may require drilling).
•IMPORTANT: IF FITTING A FULL-SIZE LICENCE PLATE AND PLACING IT FAR DOWN ON
THE LICENCE PLATE HANGER, THERE IS A SMALL CHANCE OF THE LICENCE PLATE
HITTING THE BACK WHEEL UNDER HEAVY LOAD AND OVER LARGE BUMPS IN THE ROAD.
IT IS YOUR RESPONSIBILITY TO CHECK FOR THIS POSSIBILITY AND TAKE AVOIDING
ACTION. FAILURE TO CHECK THIS COULD RESULT IN SERIOUS INJURY.
•Depending on local laws, attach enclosed reflector (item 7) in an appropriate location.
•Test the license plate illuminator and all lights before riding.
ISSUE 105/11/2021 (DM)
CONSUMER NOTICE
The catalogue description and any exhibition of samples are only broad indications of the Products and R&G may make design
changes which do not diminish their performance or visual appeal and supplying them in such state shall conform to the order. The
Buyer acknowledges no representation or warranty (other than as to title) has been given or will apply to the Products other than
those in R&G’s order or confirmation and the Buyer confirms it has chosen the Products as being of merchantable quality and
suitable for its particular purposes. Where R&G fits the Products or undertakes other services it shall exercise reasonable skill and
care and rectify any fault free of charge unless the workmanship has been disturbed. The Buyer is responsible for ensuring that the
warranty on the motorcycle is not affected by the fitting of the Products. On return of any defective Products R&G shall at its option
either supply a replacement or refund the purchase money but shall not be liable if the Products have been modified or used or
maintained otherwise than in accordance with R&G’s or manufacturer’s instructions and good engineering practice or if the defect
arises from accident or neglect. Other than identified above and subject to R&G not limiting its liability for causing death and
personal injury, it shall not be liable for indirect or consequential loss and otherwise its liability shall be limited to the amounts paid
by the Buyer for the Products or the fitting or service concerned. These terms do not affect the Buyer’s statutory rights.
R&G RETURNS POLICY (NON-FAULTY GOODS)
Returns must be pre-authorised (if not pre-authorised the return will be rejected). Goods may only be returned direct to us if they
were purchased direct from us (customer must prove if necessary). Otherwise to be returned to original vendor. Goods must be in
re-sellable condition, in the opinion of R&G. All returns are subject to a 25% restocking and handling fee (25% of the gross value
exc. P&P – at the prevailing price at time of purchase). The customer must pay any and all carriage charges. No returns of

LP0307
R&G, Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [e-mail]
discontinued products, unless within 14 days of purchase. This policy does not affect your statutory rights and does not refer to
faulty goods.
