Selecta PLACA CIRCULAR User manual

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 1
J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.sefes.es/selecta
PLACA CIRCULAR 1000718
PLACA CIRCULAR 1000442
PLACA CIRCULAR 1000443
SELECTEMP 1000444
PLACFIN 7000497
UNIPLAC 6002312
UNIPLAC 6002314
UNIPLAC 6002316
PLACAS CALEFACTORAS
HOTPLATES
ISO 9001

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 2
J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.sefes.es/selecta
INFORMACIÓN GENERAL
1) Manipular el paquete con cuidado. Desembalarlo
y comprobar que el contenido coincide con lo indi-
cado en el apartado de la “Lista de embalaje”. Si
se observa algún componente dañado o la ausen-
cia de alguno avisar rápidamente al distribuidor.
2) No instalar ni utilizar el equipo sin leer, previamen-
te, este manual de instrucciones.
3) Estas instrucciones forman parte inseparable del
aparato y deben estar disponibles a todos los usua-
rios del equipo.
4) Cualquier duda puede ser aclarada contactando con
el servicio técnico de J.P. SELECTA, s.a.
5) ¡ATENCIÓN! NO SE ADMITIRÁ NINGUNA MÁ-
QUINA PARA REPARAR QUE NO ESTÉ DEBI-
DAMENTE LIMPIA Y DESINFECTADA.
6) Toda modificación, eliminación o falta de manteni-
miento de cualquier dispositivo de la máquina,
transgrede la directiva de utilización 89/655/CEE y
el fabricante no se hace responsable de los daños
que pudieran derivarse.
7) No utilizar el equipo con fluidos que puedan des-
prender vapores o formar mezclas explosivas o
inflamables.
ÍNDICE CONTENTS PÁG. / PAGE
INFORMACIÓN GENERAL GENERAL INFORMATION 2
ÍNDICE CONTENTS 2
LISTA DE EMBALAJE PACKING LISTS 3
ACCESORIOS ACCESSORIES 3
DESCRIPCIÓN DEL EQUIPO EQUIPMENT DESCRIPTION 4
ESPECIFICACIÓN TÉCNICA TECHNICAL FEATURES 4
INSTALACIÓN INSTALLATION 4
OPERACIÓN OPERATION 5
MANTENIMIENTO MAINTENANCE 7
RECAMBIOS SPARE PARTS 7

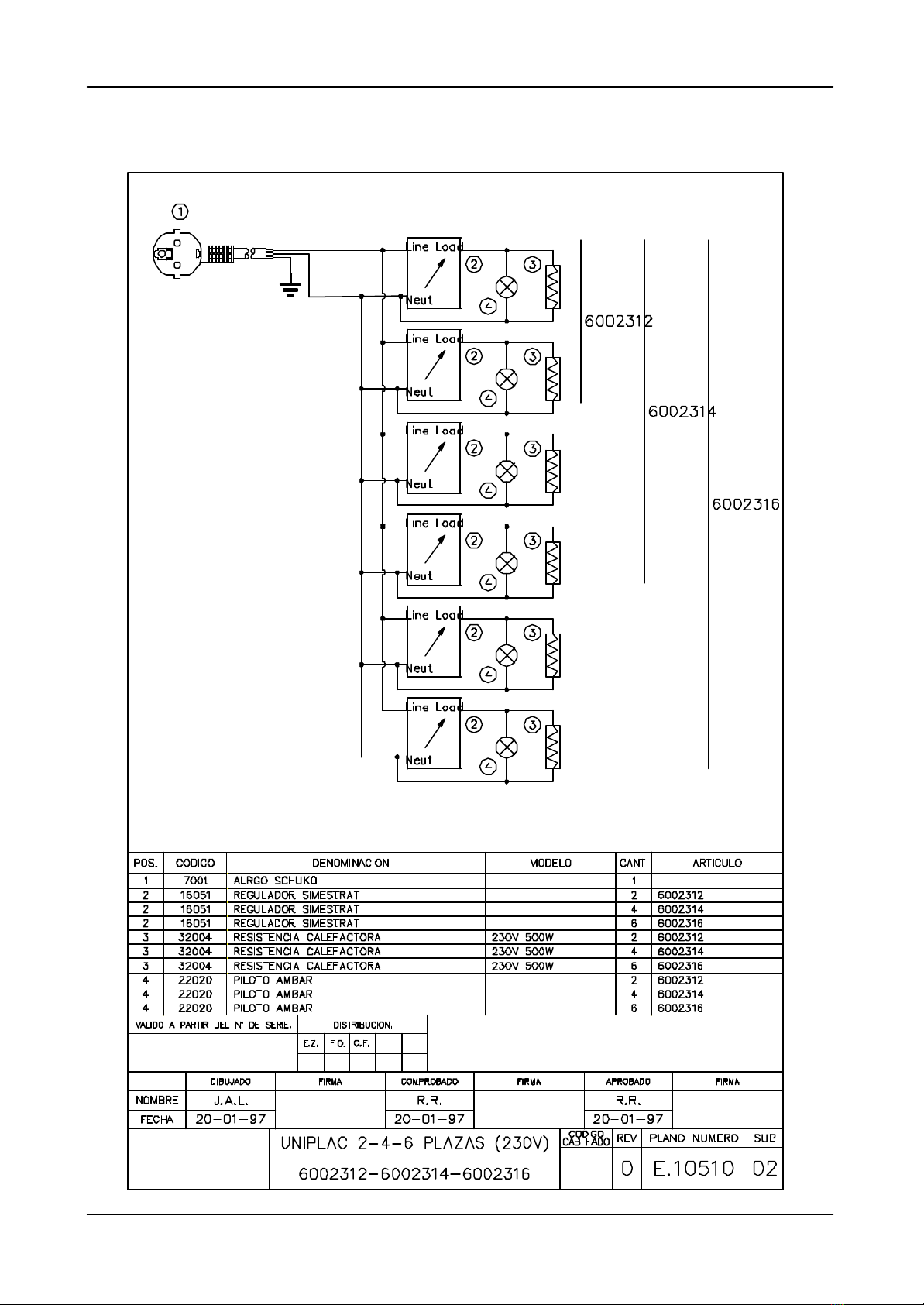

ESQUEMA ELÉCTRICO ELECTRICAL DIAGRAM 8
GARANTÍA GUARANTEE 12
DECLARACIÓN DE CONFORMIDAD “CE” “EC” CONFORMITY DECLARATION 12
GENERAL INFORMATION
1) Handle the parcel with care. Unpack and check
that the contents coincide with the packing-list. If
any part is damaged or missing, please advise
the distributor immediately.
2) Do not install or use the equipment without read-
ing this handbook before.
3) This handbook must always be attached to the
equipment and it must be available for all users.
4) If you have any doubts or enquiries, please con-
tact with your supplier or J.P. Selecta’s technical
service.
5) IMPORTANT! J.P. SELECTA WILL NOT AC-
CEPT ANY APPARATUS TO BE REPAIRED
IF IT IS NOT DULY CLEANED.
6) If any modification, elimination or lacking in main-
tenance of any device of the equipment by the
user transgress the directive 89/655/CEE , the
manufacturer is not responsible for the damage
that can occur.
7) Do not use the apparatus with liquids which can
give off vapours capable of making explosive mix-
tures.

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 3
J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.sefes.es/selecta
LISTADEEMBALAJE
El equipo estándar consta de los siguientes compo-
nentes:
PACKING LIST
The standard equipment consist of the following
components:
Descripción Description Código / Code Cant. / Qty.
Placa circular Circular hotplate 1000718 1
Placa circular Circular hotplate 1000442 1
Placa circular Circular hotplate 1000443 1
Placa circular “Selectemp” Circular hotplate “Selectemp” 1000444 1
Placa rectangular “Placfin” Rectangular hotplate “Placfin” 7000497 1
Placa circular “Uniplac” Circular hotplate units “Uniplac” 6002312 1
Varillas verticales Ø12x60 Vertical rods Ø12x60 12103 2
Varilla transversal Ø12x45 Horizontal rods Ø12x45 12105 1
Nuez sujeta varillas Bosshead for rods 7008133 2
Llave allen Head key 9100005 1
Placa circular “Uniplac” Circular hotplate units “Uniplac” 6002314 1
Varillas verticales Ø12x60 Vertical rods Ø12x60 12103 2
Varilla transversal Ø12x77 Horizontal rods Ø12x77 12101 1
Nuez sujeta varillas Bosshead for rods 7008133 2
Llave allen Head key 9100005 1
Placa circular “Uniplac” Circular hotplate units “Uniplac” 6002316 1
Varillas verticales Ø12x60 Vertical rods Ø12x60 12103 2
Varilla transversal Ø12x105 Horizontal rods Ø12x105 12107 1
Nuez sujeta varillas Bosshead for rods 7008133 2
Llave allen Head key 9100005 1
Manual de instrucciones Instruction manual 80061 1
ACCESORIOS ACCESSORIES
Placa circular
SELECTEMP /
Circular hotplate
SELECTEMP
Placas circulares en bateria
UNIPLAC /
Circular hotplate units
UNIPLAC
Placa rectangular
PLACFIN /
Rectangular
hotplate PLACFIN
Código placa / Plate code 1000444 6002312 6002314 6002316 7000497
Recipiente útil para baño maria /
Tank suitable for water, oil and sand baths 7000008 7002510 7002510 7002510 No
Doble nuez sujeta pinzas / Bosshead for clamps No 1000069 1000069 1000069 No
Pinza / Clamp No 7000403 7000403 7000403 No
Varilla soporte / Stand bar No 6023121 6023141 6023161 No
Tubos colectore / Glass fume tubes No 1000102 1000104 1000106 No
Pinzas para tubos colectores /
Clamp for steam collector tubes No 6000008 6000008 6000008 No
Adaptador platina / Adaptor for slides No No No No 7000498
Adaptador para matraces de 500 a 800 ml /
Adaptor for flasks from 500 up to 800 ml No 1002280 1002280 1002280 No
Adaptador para matraces de 30 a 250 ml. /
Adaptor for flasks from 30 up to 250 ml No 1002290 1002290 1002290 No

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 4
J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.sefes.es/selecta
DESCRIPCIÓN DEL EQUIPO
Las placas calefactoras estan diseñadas para trabajar
en un rango muy amplio de temperaturas, llegando hasta
los 400ºC (Placas circulares y Uniplac) , los 250ºC
(Selectemp) o los 130ºC ( Placfin).
La regulación de la temperatura se realiza mediante un
termostato hidráulico (Selectemp y Placfin) o regulado-
res a impulsos (Uniplac) independientes en cada plaza.
EQUIPMENT DESCRIPTION
The hotplates are designed to work with a big
temperature range, up to 130ºC (Placfin), 250ºC
(Selectemp) up to 400ºC (Circular hotplates and
Uniplac).
Temperature regulation is done by a hydraulic
thermostat (Selectemp and Placfin) or impulse
regulators (Uniplac) independent for each plate.
ESPECIFICACIÓN TÉCNICA
Tensión de alimentación 115-230V 50/60 Hz se-
gún se indique en la placa de características de la
máquina.
TECHNICAL FEATURES
Voltage supply 115-230V 50/60 Hz according to
the characteristics plate indications.
Placas circulares /
Circular hotplates
Placa circular /
Circular
hotplate
SELECTEMP
Placa
rectangular /
Rectangular
hotplate
PLACFIN
Placas circulares /
Circular hotplate units
UNIPLAC
Código / Code 1000718 1000442 1000443 1000444 7000497 6002312 6002314 6002316
Nº de plazas /
Nº of plates 1 1 1 1 1 2 4 6
Medidas útiles
de la placa
cm. /
Plate
dimensions
cm
Ancho /
Length -- -- -- -- 23 -- -- --
Fondo /
Width -- -- -- -- 22 -- -- --
Ø Placa en cm. /
Ø Plate cm 12 15 19 15 -- 12
Medidas
exteriores
cm. /
Overall
dimensions
cm
Alto /
Height 8 6 8 23
Ancho /
Length 20 22 26 30 22 47 77 105
Fondo /
Width 20 22 26 22 30 27
Consumo W. /
Consumption W 1000 1500 2000 1500 400 1000 2000 3000
Temperatura máxima /
Maximum temperature 400ºC 250ºC 130ºC 400ºC
Peso Kg / Weight Kg 2.1 34.5 33.7 8 15 22
INSTALACIÓN
Colocar la placa calefactora sobre una superficie pla-
na, horizontal y nivelada, procurando dejar un espacio
libre de 10 cm. por la parte posterior y por los laterales
del equipo.
INSTALLATION
Place the hotplate on a flat horizontal, level surface,
leaving a space at the back and sides of the apparatus
of about 10cm.

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 5
J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.sefes.es/selecta
En todos los aparatos provistos de placa calentadora y
para mayor duración, recomendamos que la superficie
de las mismas sea lo más ampliamente cubiertas por
el aparato a calentar. De esta placa forma se absorve
más el calor evitando el sobrecalentamiento de la pla-
ca y deformaciones.
Por ello, cuando se trate de calentar matraces de fon-
do redondo o del tipo Soxhlet ó Kjeldahl, es imprescin-
dible que se usen los adaptadores en aleación de
duraluminio descritos en el apartado de “PLACAS
CALENTADORAS” de nuestro catálogo.
For a longer life of the apparatus provided with hotplate,
it is recommended that its surface be covered as much
as possible by the beaker to be heated. This avoids
overheating and deformation of the plate by absorbing
more the heat.
Because of that, when using round-bottomed, Soxhlet
or Kjeldahl flasks it is necessary to use the adapters
in aluminium described in “HOTPLATES” section of
our catalog.
¡ATENCIÓN! IMPORTANTE PARA SU SEGURIDAD
CAUTION!!! IMPORTANT FOR YOUR SAFETY
Asegúrese que el equipo se conecta a una ten-
sión de red que coincide con la indicada en la
placa de características.
No utilice el equipo sin estar conectada la toma
de tierra.
Si cambia la clavija de enchufe tenga en cuenta lo
siguiente:
Cable azul: Neutro.
Cable marrón: Fase.
Cable amarillo/verde: Tierra.
Be sure that the voltage supply is the same as the
one indicated on the characteristics plate.
Do not use the apparatus if it is not earthed.
If you change the plug bear in mind the following:
Blue cable: Neutral
Brown cable: Phase
Yellow/green cable: Earth
OPERACIÓN
PANEL DE MANDOS PLACAS
CIRCULARES:
Estos hornillos van equipados con un selector de 6
potencias de calefacción y paro.
En el cuadro inferior, se detalla la potencia en Watios,
según la posición del selector y el código de la placa.
OPERATION
CIRCULAR HOTPLATE CONTROL
PANEL:
These heaters include a selector of 6 heating powers
settings and stop.
In the table below the power in watts is given according
to the selector position.
1000718 100W
1000442 135W
1000718 150W
1000442 165W
1000718 1000W
1000442 1500W
1000718 675W
1000442 750W
1000718 450W
1000442 500W
1000718 0W
1000442 0W
1000718 225W
1000442 250W

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 6
J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.sefes.es/selecta
2 1
PANEL DE MANDOS PLACAS
CIRCULARES EN BATERIAUNIPLAC: CIRCULARHOTPLATEUNIPLACUNITS
CONTROL PANEL:
PUESTAEN MARCHA PLACAS
CIRCULARES EN BATERIAUNIPLAC:
1. Girar el botón del mando del regulador de tempera-
tura (1) desde la posición “OFF” (desconectado),
hasta la posición “FULL” (máxima potencia).
2. Se observará que según la posición que ocupe el
mando, el ciclo de encendido y apagado de la lám-
para indicadora del funcionamiento del calefactor
(2) será más corto ó más largo, esto permitirá ajus-
tar la temperatura de trabajo deseada.
3. Para parar, accionar el mando regulador a la posi-
ción “OFF”.
PANEL DE MANDOS PLACA CIRCULAR
SELECTEMP:
La placa circular “SELECTEMP” está provista de ter-
mostato regulador de temperatura, cuya parte sensi-
ble se halla en el centro de la placa, para así captar la
temperatura del recipiente que se ponga a calentar.
Desplazar el botón del termostato numerado de 1 a 12,
hacia la derecha y fijarlo en un punto, teniendo en cuenta
que cuanto más alto es el punto fijado, mayor es la
temperatura. Si transcurrido un tiempo prudencial se
observa que la temperatura no ha alcanzado la espera-
da, o la ha rebasado, desplazar en más o en menos el
botón del termostato según sea el caso. Para desco-
nectar poner el botón a cero.
IMPORTANTE
Tratar el palpador central de la placa con mucho cuida-
do, no intentar rascarlo con nada para quitar la sucie-
dad. En caso de que rebosara algún líquido sobre la
placa, límpiese todo simplemente con un trapo bien
escurrido.
CIRCULARHOTPLATEUNIPLACUNITS
STARTING UP:
1. Move the control knob of temperature (1) from the
“OFF” position (disconnected), to the “FULL” posi-
tion (maximum power).
2. It will be noted that according to the control posi-
tion, the ON-OFF cycle switch of the indicator lamp
for the working of the heater (2) will be longer or
shorter, which will permit adjusting to the desired
working temperature.
3. To stop, move the control button to “OFF” posi-
tion.
CIRCULAR HOTPLATE SELECTEMP:
Circular hotplate “SELECTEMP” is provided with a
temperature regulator thermostat whose sensitive part
is in the center of the plate in order to register the
temperature of the container to be heated.
Move the thermostat button numbered 1 to 12 to the
right and fix it at one point, bearing in mind that the
higher the point fixed, the higher the temperature. If
after a reasonable time the desired temperature has
not been reached, move the button of the thermostat
to more or less, as desired.
To disconnect turn the button to 0.
IMPORTANT
Treat the central thermostat of the plate very carefully,
do NOT try to scrape it with anything to clean it. Should
any liquid spill onto the plate simply clean it with a
damp cloth.

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 7
J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.sefes.es/selecta
PANEL DE MANDOS PLACA
RECTANGULAR PLACFIN:
Seguir las mismas instrucciones que la placa
“SELECTEMP” y la lectura de la temperatura se efec-
túa por medio de un termómetro que lleva incorporado.
RECTANGULAR HOTPLATE PLACFIN:
Follow the same instructions as for “SELECTEMP”
plate and read the temperature with the thermometer
included in the apparatus.
MANTENIMIENTO
Antes de quitar la tapa, desconectar el aparato de
la red eléctrica.
La manipulación de los circuitos electrónicos in-
ternos del instrumento por personal no autoriza-
do puede provocar daños de difícil reparación.
Asegúrese de llevar el equipo a uno de los servi-
cios técnicos autorizados por J.P. SELECTA, s.a.
LIMPIEZA:
Para la limpieza de las diferentes piezas de los apara-
tos, recomendamos los siguientes productos:
Limpieza del acero inoxidable: Alcohol.
Limpieza de carátulas y plásticos: Alcohol con algo-
dón o con un paño no abrasivo.
MAINTENANCE
Before removing the cover disconnect the
apparatus from the mains.
The manipulation of the internal electronic circuits
of the apparatus by unauthorized personnel can
cause irreparable damage. Take it to one of the
J.P.SELECTA authorized technical services.
CLEANING:
For the cleaning of the different parts use the following
products:
Cleaning of stainless steel: Alcohol
Cleaning of plastic: Alcohol with cotton duster.
WARNING!!! Caution with the hotplate surface, serious
burns can be produced, even after
switching off the apparatus.
¡ATENCIÓN! Tome las precauciones necesarias para evitar
quemaduras, la placa puede estar a temperatura elevada inclu-
so después de parar el equipo.
RECAMBIOS / SPARE PARTS
Para garantizar la seguridad del equipo los recambios deben adquirirse a J.P.SELECTA, s.a.
To guarantee the safety of the equipment, the spare parts must be purchased from J.P.SELECTA,S.A.
Modelo / Model 6002312 6002314 6002316 7000497
Termómetro placa / Reading thermometer No No No 42036
Botón mando / Control knob 06001 No
Regulador Simerstat / Simerstat regulator 16051 No
Piloto neon / Indicator lamp 22020 No

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 8
J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.sefes.es/selecta
ESQUEMA ELÉCTRICO / ELECTRICAL DIAGRAM
PLACAS CIRCULARES / CIRCULAR HOTPLATES
J.P. SELECTA
ABRERA

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 9
J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.sefes.es/selecta
ESQUEMA ELÉCTRICO / ELECTRICAL DIAGRAM
SELECTEMP / SELECTEMP
J.P. SELECTA
ABRERA

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 10
J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.sefes.es/selecta
ESQUEMA ELÉCTRICO / ELECTRICAL DIAGRAM
UNIPLAC / UNIPLAC
J.P. SELECTA
ABRERA

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 11
J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.sefes.es/selecta
ESQUEMA ELÉCTRICO / ELECTRICAL DIAGRAM
PLACFIN / PLACFIN
J.P. SELECTA
ABRERA

MANUAL DE INSTRUCCIONES CODIGO 80061 REV B 14/12/99 (Sujetas a modificaciones sin previo aviso) Pag.: 12
J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - http://www.sefes.es/selecta
DECLARACIÓN DE CONFORMIDAD “CE”
“EC”CONFORMITYDECLARATION
El fabricante: /The manufacturer
J.P. SELECTA,s.a. Ctra. NII Km 585,1 08760 ABRERA (BARCELONA) SPAIN
declara que los equipos: /Declares that the equipment:
Modelo: / Model:Código: / Code:
TRIAC 3000888
PLACA CIRCULAR 1000W / CIRCULAR HOTPLATE 1000W 1000718
PLACA CIRCULAR 1500W / CIRCULAR HOTPLATE 1500W 1000442
PLACA CIRCULAR 2000W / CIRCULAR HOTPLATE 2000W 1000443
SELECTEMP 1000444
UNIPLAC 2 Plazas 6002312
UNIPLAC 4 Plazas 6002314
UNIPLAC 6 Plazas 6002316
PLACFIN 7000497
Cumplen las directivas siguientes: /Meet the following Directives:
73/23/CEE Seguridad eléctrica. Electrical safety.
89/336/CEE Compatibilidad electromagnética. Electromagnetical compatibility
Cumplen las siguientes Normas:/Meet the following Standards:
EN 50081-1 EN 50082-1 EN 61010-1
GARANTÍA
Este producto tiene una garantía de un año. La ga-
rantía no cubre los daños causados por un uso inde-
bido o por causas ajenas a J.P. SELECTA, s.a.
Cualquier manipulación del aparato por personal no
autorizado por J.P. SELECTA, s.a., anula
automáticamente los beneficios de la garantía.
GUARANTEE
Thisproductis guaranteedforone year.Theguarantee
does not cover damage caused by incorrect use of
causes beyond the contorl of J.P. SELECTA,S.A..
Any manipulation of the apparatus by unathorized
personnel by J.P. SELECTA,S.A. cancels the
aguarantee automatically.
RAMÓN Mª RAMÓN
Director Técnico DAVID PECANINS Responsable Calidad
