Siko SG31 Operation manual

SG31 Datum 07.11.2018 Art. Nr. 85423 Änd. Stand 363/18 1

Abb. 1: Montage
Messbereich
max. Auszugslänge
Seilaufnahme
Einstellmutter
Kontermutter
Seil beim Befestigen
nicht verdrehen!
Abb. 2: Prüfung Auszugslänge
DEUTSCH
1. Gewährleistungshinweise
• LesenSievorderMontageundderInbetriebnahme
diesesDokumentsorgfältigdurch.BeachtenSiezu
IhrereigenenSicherheitundderBetriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitemZustandverlassen.FürdenBetrieb
gelten die angegebenen Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mitFremdproduktenbestehtfürdasGesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z. B. SG31-0023
Varianten-Nr.
Geräte-Typ
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
gegebenenfalls zusätzlich gegen schädliche Um-
welteinflüsse, wie z. B. Spritzwasser, Staub, Schlä-
ge, Temperatur geschützt werden.
Der Seilzuggeber ist ein hochwertiges Messsystem
für den Anbau auf eine ebene Montagefläche (Abb.
1).
Das Seil muss lotrecht zum Seilausgang geführt
werden (siehe Abb. 2).
Benutzerinformation
SG31
Seilzuggeber
Acht Langlöcher dienen zur Befestigung auf der
Montagefläche (1).
• Nach der Befestigung des Seilzuggebers ist die
maximale Auszugslänge zu prüfen (siehe Abb. 2).
Das Seilabschluss-Stück (Seilaufnahme, Konter-
und Einstellmutter) bzw. das Seil muss dazu bis an
die vorgesehene Befestigungsstelle ausgezogen
werden.Das Seildarf dabeinicht verdrehtwerden.
• Wenn die Auszugslänge den Anforderungen ent-
spricht kann die Seilaufnahme montiert werden
indem die Kontermuttern festgezogen werden.
Achtung! Das Seil darf nicht über die angegebene
max. Auszugslänge ausgezogen werden. Die Seil-
aufnahme darf nicht verdreht werden.

2 SG31 Datum 07.11.2018 Art. Nr. 85423 Änd. Stand 363/18




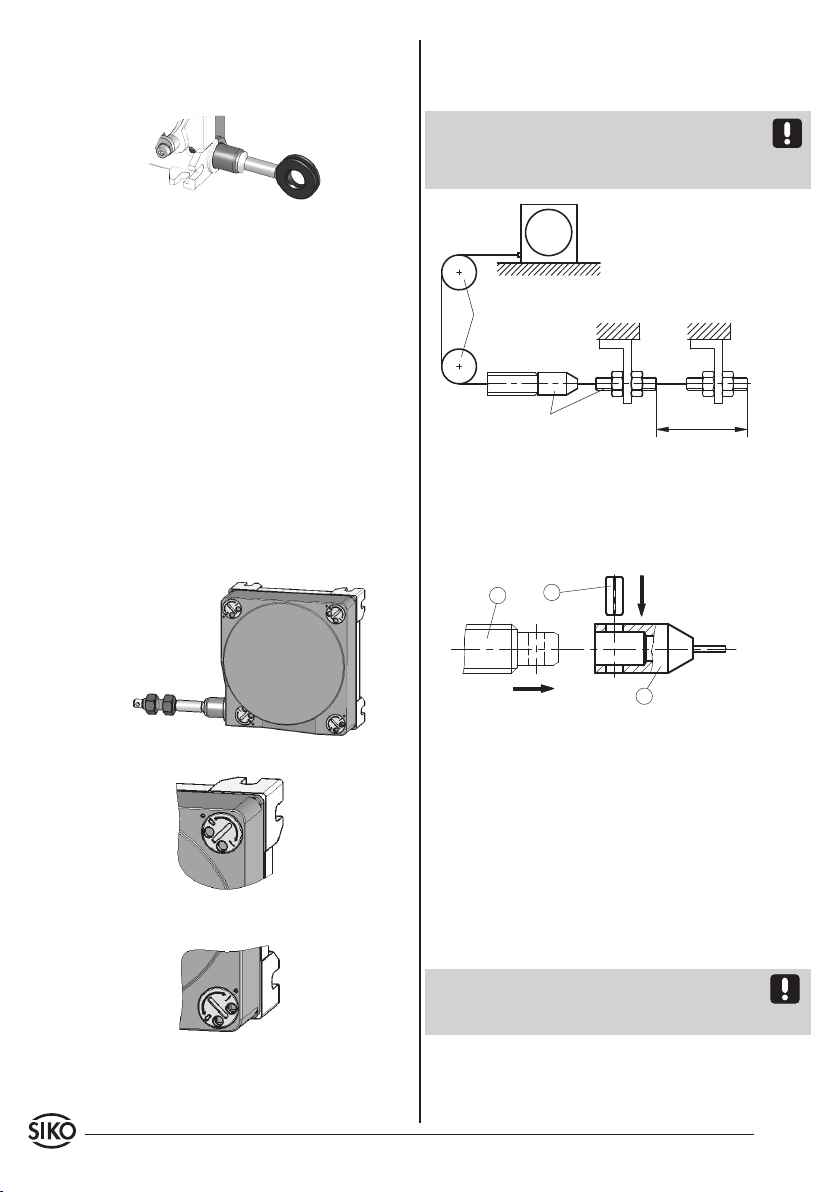

Abb. 8: Montage der Seilverlängerung
Abb. 7: Seilverlängerung, Umlenkrolle
Seilverlängerung
Seilzuggeber
Umlenkrolle
Messbereich
Bei Seilaufnahme RI (siehe Abb. 3) kann der Be-
festigungsring als Seilaufnahme benutzt werden.
Warnhinweise beachten!
1
Abb. 3: Montage
Handhabung des Seils
Das Seil muss lotrecht zum Seilausgang geführt
werden (siehe Abb. 2).
Das Seil darf nicht lose zurückschnellen, es muss in
jeder Situation und Bewegung, durch die Federkraft
der Seiltrommel, gespannt sein.
Für eine korrekte Funktion darf das Seil nicht ge-
quetscht oder geknickt werden.
Belüftungsönungen
Falls erforderlich, kann das Seilzuggebergehäuse
mittels vier drehbaren Verschlüssen "geönet"
oder "geschlossen" werden (siehe Abb. 4, 5 und
6). Durch diese Önungen kann eindringendes
Wasser (Feuchtigkeit) abfließen.
Abb. 4: Belüftungsönungen
Abb. 5: Belüftung geschlossen
Abb. 6: Belüftung geönet
Seilverlängerung (Zubehör)
Falls erforderlich kann eine Seilverlängerung ein-
gesetzt werden.
Achtung! Durch eine Seilverlängerung kann der
eigentliche Messbereich jedoch nicht vergrößert
werden. Die maximale Auszugslänge darf nicht
überschritten werden.
Die Montage der Seilverlängerung erfolgt durch
Aufstecken des Anschlussstückes (3) auf die
Schraubverbindung (1). Mittels eingepresster
Spannhülse (2) werden beide Teile formschlüssig
miteinander verbunden.
Umlenkrolle (Zubehör)
Wenn das Seil nicht lotrecht zum Seilausgang be-
festigt werden kann, ermöglicht der Einsatz einer
Umlenkrolle den Auszug in jede beliebige Richtung
(siehe Abb. 7).
• Die Umlenkrolle muss parallel zum Seil montiert
werden.
• Starke Schmutzbildung ist im Bereich der Um-
lenkrolle zu vermeiden, Die Funktion muss in
regelmäßigen Abständen kontrolliert werden.
Achtung! Bei Verwendung von Seilverlängerungen
ist darauf zu achten, dass das Verbindungsstück
nicht über die Umlenkrolle geführt werden kann.

SG31 Datum 07.11.2018 Art. Nr. 85423 Änd. Stand 363/18 3









Abb. 9: Gebermontage
3.1 Montage eines Gebers
Das Seilzugsystem ist für die Montage eines Inkre-
mentalgeber oder Absolutwertgeber/Winkelcodie-
rer vorbereitet (Abb. 9).
Achtung! Anlauf- und Betriebsdrehmoment des
Gebers dürfen den maximal zulässigen Wert von 3
Ncm nicht überschreiten.
• PrüfenSie die ÜbereinstimmungdesWellendurch-
messerdesGebers(3)undderKupplungswelle(2).
Montage
1. Servoklammern(1)leichtlösenundExzenternach
außen drehen.
2. BeigelegteKupplungswelle(2),bisaufMaß1,3mm
auf Geberwelle (3) stecken und mit Gewindestift
(4) befestigen.
3. BeigelegtesKupplungskreuz(5)zwischenWellen-
klauen (2) pressen.
4. Geber,KupplungswelleundKupplungskreuzinden
Seilzuggeber fügen, so dass das Kupplungskreuz
in das Gegenstück (6) passt.
5. Wenn Geber (3) plan auf Flansch anliegt, ist die
richtige Position erreicht.
6. Servoklammern (1) wieder positionieren und
festschrauben.
4. Elektrischer Anschluss
Angaben zu den elektrischen Anschlüssen sind der
Dokumentation des Gebers zu entnehmen.
5. Inbetriebnahme
Bitte beachten Sie die Hinweise auf ordnungsge-
mäßen mechanischen und elektrischen Anschluss
in Kapitel 3 und 4. Nur dann sind die Vorausset-
zungen für eine problemlose Inbetriebnahme und
einwandfreien Betrieb gegeben.
Prüfen Sie vor der Inbetriebnahme nochmals auf:
• korrekte Polung der Betriebsspannung
• korrekten Anschluss der Kabel
• einwandfreie Montage des Geräts

4 SG31 Datum 07.11.2018 Art. Nr. 85423 Änd. Stand 363/18

SG31 Datum 07.11.2018 Art. Nr. 85423 Änd. Stand 363/18 5
Measuring range
max. extension length
Wire insert
Setting nut
Lock nut
Do not distort wire
when fixing!
Fig. 2: Extension length check

Fig. 1: Mounting
ENGLISH
1. Warranty information
• In order to carry out installation correctly, we
strongly recommend this document is read very
carefully. This will ensure your own safety and the
operating reliability of the device.
• Yourdevicehasbeenqualitycontrolled,testedand
is ready for use. Please observe all warnings and
information which are marked either directly on
the device or specified in this document.
• Warranty canonly beclaimed for componentssup-
pliedbySIKOGmbH.If the system is used together
with other products, there is no warranty for the
complete system.
• Repairs should be carried out only at our works.
If any information is missing or unclear, please
contact the SIKO sales sta.
2. Identification
Please check the particular type of unit and type
number from the identification plate. Type number
and the corresponding version are indicated in the
delivery documentation.
e. g. SG31-0023
version number
type of unit
3. Installation
For mounting, the degree of protection specified
must be observed. If necessary, protect the unit
against environmental influences such as sprayed
water, dust, knocks, extreme temperatures.
The wire actuated transmitter is a high quality
measurring device and should be mounted to a flat
surface (see fig. 1).
Pull out the wire perpendicular to the wire outlet
(see fig. 2).
User Information
SG31
Wire Actuated Encoder
• Use the eight elongated holes for fixing the unit
to the mounting surface (1).
• After fixing the wire-actuated encoder, check the
maximum extension length (see fig. 2). Pull the
wire's end piece (wire insert, lock nut and setting
nut) or the wire to the indended fixing point. Do
not distort the wire!
• Extend the wire up to the fixing point, ensuring it
is aligned and is not twisted. Tighten the lock nut
to fix the wire connector.
Attention! Do not extend the wire beyond the max.
allowable extension length and do not twist wire
insert.
1
Fig. 3: Mounting

6 SG31 Datum 07.11.2018 Art. Nr. 85423 Änd. Stand 363/18




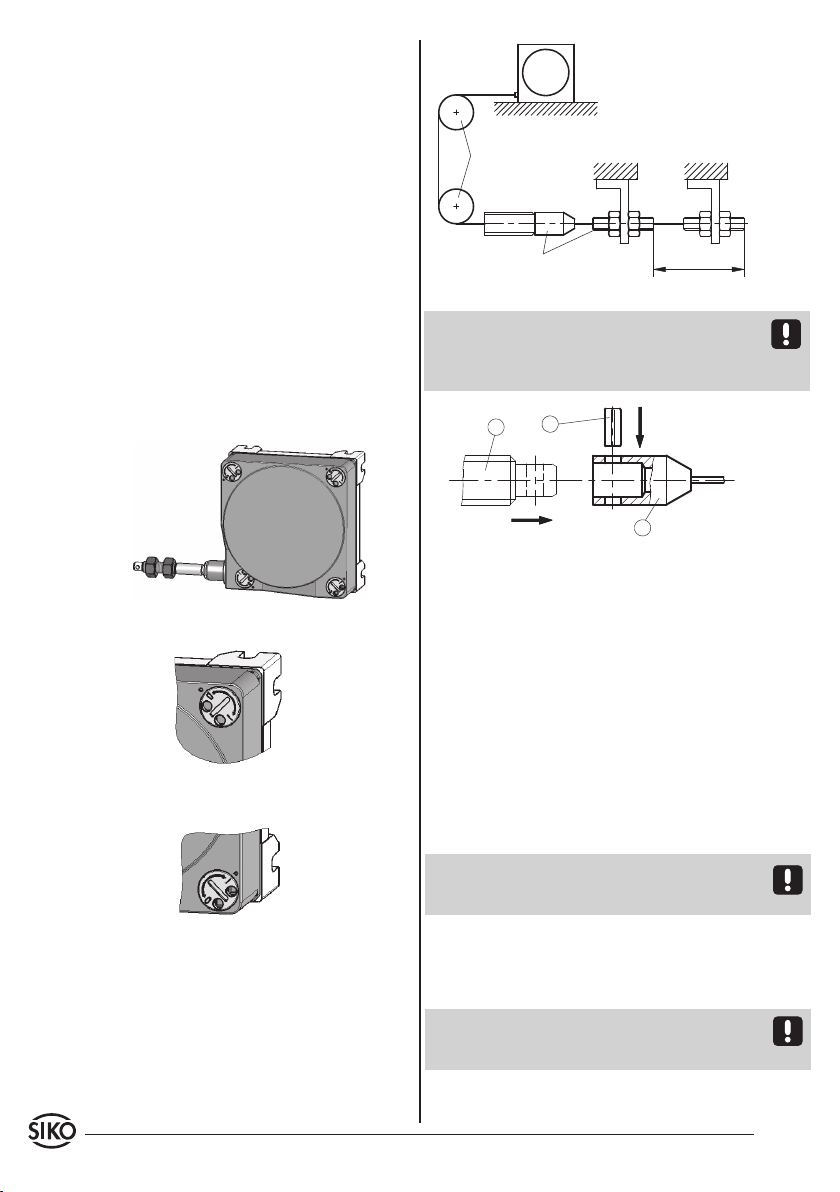

Fig. 8: Mounting of the wire extension
Fig. 7: Extension wire, Guide roller
Extension wire
Wire actuated encoder
Guide rollers
Measuring range
Fig. 6: Aeration open
Fig. 5: Aeration close
Fig. 4: Aeration holes
For rope fixture RI (see Fig. 3), the attachment ring
can be used as a rope retainer. Observe warnings!
Wire handling
Pull out the wire perpendicular to the wire outlet
(see fig. 2).
Do not let the wire go; in every position and during
every move the wire must be stretched by the cable
drum's spring force.
For correct operation the wire must not be flat or
have any kinks.
Aeration holes
If needed, the wire-actuater's housing can be
"opened" or "closed" via 4 pivotabel closures (see
fig. 4, 5 and 6) for draining o water (humidity) in-
side the unit.
For mounting the wire extension: Push the con-
necting piece (3) onto the screw connector (1). The
press-fit clamping sleeve (2) will neatly join both
elements.
Guide rollers (accessory)
Are used for applications where wire actuated
transducer and wire cannot be mounted in one line.
Using guide rollers the wire can be pulled out in any
direction (see fig. 7).
• Guiderollersmustbemountedinlinewiththewire.
• Maintain cleanliness of guide rollers at all times.
Attention! When using an extension wire make sure
that the wire connector dois not go over the guide
roller.
3.1 Encoder mounting
The wire actuated unit is ready to be fitted to an in-
cremental or absolute encoder (fig. 9).
Attention!Encoderstartingandoperationaltorques
must not exceed the maximum admissible value of
3 Ncm.
• Check that the encoder shaft diameter (3) corre-
sponds with that of the coupler shaft (2).
Extension wire (acessory)
If necessary an extension wire can be used.
Attention! By using an extension wire the maxi-
mum measuring length can not be altered. Make
sure that the maximum extension length is not
exceeded.

SG31 Datum 07.11.2018 Art. Nr. 85423 Änd. Stand 363/18 7










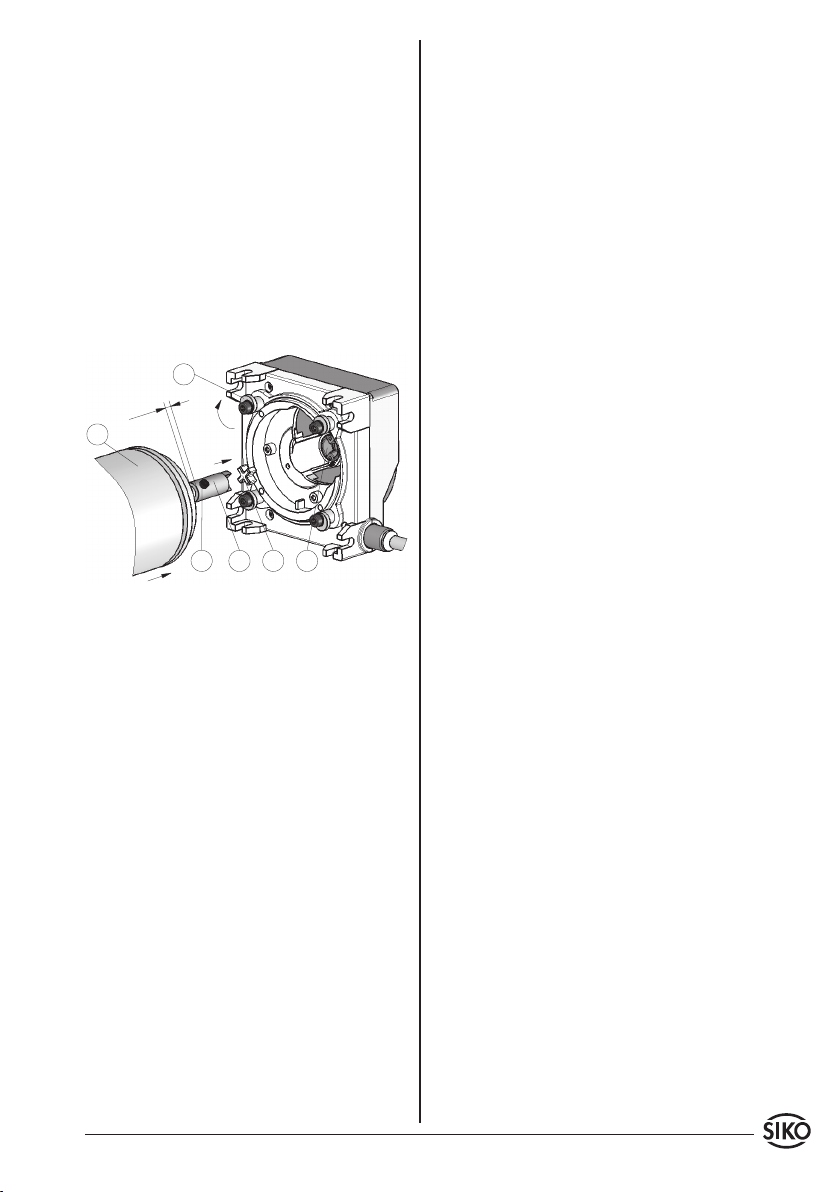

Fig. 9: Encoder mounting
Mounting
1. Slightly loosen servo clamps (1) and turn cam
outwards.
2. Push attached coupler shaft (2) onto encoder
shaft (3) to the dimension of 1,3 mm and fasten
using a threaded pin (4).
3. Press the attached cross coupling (5) between
shaft claws (2).
4. Insert encoder, coupler shaft and cross coupling
into wire-actuated encoder so that the cross
coipling fits on its counter piece (6).
5. The correct position has been achieved when the
encoder (3) rests level with the flange.
6. Reposition andfasten in place servo-clamps (1).
4. Electrical connection
For details on the electrical connections please re-
fer to the encoder documentation.
5. Starting
Please ensure that the instructions given in chapter
3 and 4 regarding mechanical and electrical con-
nection are followed. This will ensure correct instal-
lation and the operating reliability of the device.
Before starting check again:
• correct polarity of the supply voltage
• correct cable connection
• correct mounting of the device

8 SG31 Datum 07.11.2018 Art. Nr. 85423 Änd. Stand 363/18
SIKO GmbH
Werk/Factory:
Weihermattenweg 2
79256 Buchenbach-Unteribental
Postanschrift / Postal address:
Postfach 1106
79195 Kirchzarten
Telefon/Phone [phone]
Telefax/Fax [phone]
E-Mail [e-mail]
Internet www.siko.de
Service suppor[email protected]
