Sulky XEOS PRO User manual

Réf: 400 456-02 FR-EN-DE
Les Portes de Bretagne
P.A. de la Gaultière – 35220 CHATEAUBOURG France
Tél :[phone] · Fax : [phone]
Site Internet : www.sulky-burel.com
E-Mail : [email protected]om
Adresse postale
SULKY-BUREL – CS 20005 – 35538 NOYAL SUR VILAINE CEDEX France
XEOS PRO
Semoir à grains
Notice originale
Original Instructions
Originalbetriebsanleitung
17/05/2018
A LIRE ATTENTIVEMENT AVANT D’UTILISER LA MACHINE
PLEASE READ CAREFULLY BEFORE USING THE MACHINE
VOR INBETRIEBNAHME SORGFÄLTIG LESEN!

Cher utilisateur / Dear Customer / Geehrter Kunde
EN DE
Dear Customer,
Thank you for trusting our equipment and
choosing the XEOS PRO.
To ensure correct operation, and to get the
most out of your XEOS PRO, we recommend
that you read these instructions carefully.
Please do not hesitate to give us your
suggestions and comments based on your
experience. They are always useful for
improving our products.
We hope your XEOS PRO will provide long and
trouble-free service.
Yours sincerely.
J.BUREL
Chairman
Geehrter Kunde,
Sie haben sich für unseren XEOS PRO
entschieden.
Wir danken Ihnen für das Vertrauen, das
Sie unseren Geräten entgegenbringen.
Bitte lesen Sie die Anleitung sorgfältig durch,
damit Sie ihren XEOS PRO richtig benutzen
und alle seine Möglichkeiten voll nutzen
können.
Zögern Sie nicht, uns Ihre eigenen
Beobachtungen und Erfahrungen mitzuteilen,
die für
die Verbesserung unserer Produkte immer
nützlich sein können.
Wir wünschen Ihnen viel Erfolg mit Ihrem
XEOS PRO und verbleiben
mit freundlichen Grüßen
J.BUREL
Präsident
Cher Client,
Vous avez choisi notre XEOS PRO, et nous vous remercions de
votre conance pour notre matériel.
Pour une bonne utilisation, et pour tirer prot de toutes les
capacités de votre XEOS PRO, nous vous recommandons de lire
attentivement cette notice.
De par votre expérience, n’hésitez pas à nous faire part de vos
observations et suggestions, toujours utiles pour l’amélioration
de nos produits.
En vous souhaitant bon usage de votre XEOS PRO,
Veuillez agréer, Cher Client, l’assurance de nos meilleurs
sentiments.
J. BUREL
Président

Semoir àgrainS
Seed drill
drillmaSchine
Fait àchâteaubourg : 01/03/2010
châteaubourg: 01/03/2010
auSgeStellt in châteaubourg 01/03/2010
Die Maschine entspricht allen
einschlägigen BestiMMungen Der
Maschinenrichtlinie 2006/42/eg
Die Maschine entspricht Den
BestiMMungen Der nachfolgenDen
richtlinien:
eMV-richtlinie 2004/108/eg
SULKY-BUREL
pa De la gaultière
35220 chateauBourg france
Julien BUREL
pa De la gaultière
35220 chateauBourg france
Selon annexe 2, partie 1, point A de la directive « machines » 2006/42/CE.
In accordance with Appendix 2, Section 1, Point A of the European Machinery Directive 2006/42/EC.
Gemäß Anhang II, Teil 1, Abschnitt A der Maschinenrichtlinie 2006/42/EG.
Signé
Signed:
unterzeichnet:
J. burel
PréSident
chairman
PräSident
EN DE
nom du Fabricant et adreSSe
manuFacturer’Sname and addreSS:
name und adreSSe deS herStellerS:
nom de la PerSonne autoriSée aconStituer le doSSier
technique et adreSSe :
name and addreSS oF the PerSon authoriSed to comPile the
technical SPeciFicationS:
name und adreSSe deS Für die zuSammenStellung der
techniSchen unterlagen bevollmächtigten:
deScriPtion de la machine
machine deScriPtion :
beSchreibung der maSchine:
tyPe
tyPe :
tyP:
numéro de Série
acceSSoireS
acceSSorieS:
Seriennummer:
Serial number:
Seriennummer:
Déclaration de conformité
Declaration of Conformity
Konformitätserklärung
FR
the Machine conforMs to the releVant
terMs of the european Mac hinery
DirectiVe 2006/42/ec
the Machine also conforMs to the terMs
of the following DirectiVes :
DirectiVe eMc 2004/108/ec
laMachine est conforMe aux Dispositions
pertinentes De la DirectiVe Machines 2006-
42 ce
laMachine est conforMe aux Dispositions
Des autres DirectiVes suiVantes :
DirectiVe ceM 2004 / 108 / ce
XEOS PRO

PRESCRIPTIONS GÉNÉRALES DE SÉCURITÉ
Avant chaque utilisation et mise en service de
l’ensemble tracteur-machine, s’assurer de sa
conformité avec la réglementation en matière de
sécurité du travail et avec les dispositions du Code
de la Route.
GÉNÉRALITÉS
1 - Respecter, en plus des instructions contenues
dans cette notice, la législation relative aux
prescriptions de sécurité et de prévention des
accidents.
2 - Les avertissements apposés sur la machine
fournissent des indications sur les mesures de
sécurité à observer et contribuent à éviter les
accidents.
3 - Lors de la circulation sur la voie publique,
respecter les prescriptions du Code de la Route.
4 - Avant de commencer le travail, l’utilisateur devra
se familiariser obligatoirement avec les organes de
commande et de manœuvre de la machine et leurs
fonctions respectives. En cours de travail, il sera trop
tard pour le faire.
5 - L’utilisateur doit éviter de porter des vêtements
ottants qui risqueraient d’être happés par des
éléments en mouvement.
6 - Il est recommandé d’utiliser un tracteur équipé
d’une cabine ou d’un arceau de sécurité, aux normes
en vigueur.
7 - Avant la mise en route de la machine et le
démarrage des travaux, contrôler les abords
immédiats (enfant !). Veiller à avoir une visibilité
susante ! Eloigner toute personne ou animal de la
zone de danger de la machine (projections !).
8 - Le transport de personnes ou d’animaux sur la
machine lors du travail ou lors des déplacements est
strictement interdit.
9 - L’accouplement de la machine au tracteur ne doit
se faire que sur les points d’attelage prévus à cet eet
conformément aux normes de sécurité en vigueur.
10 - La prudence est de rigueur lors de l’attelage de la
machine au tracteur et lors de son désaccouplement!
11 - Avant d’atteler la machine, il conviendra de
s’assurer que le lestage de l’essieu avant du tracteur
est susant. La mise en place des masses de lestage
doit se faire sur les supports prévus à cet eet
conformément aux prescriptions du constructeur du
tracteur.
12 - Respecter la charge à l’essieu maximum et le
poids total roulant autorisé en charge.
13 - Respecter le gabarit maximum sur la voie
publique.
14 - Avant de s’engager sur la voie publique, veiller
à la mise en place et au bon fonctionnement des
protecteurs et dispositifs de signalisation (lumineux,
rééchissants…) exigés par la loi. Remplacer
les ampoules grillées par des types et couleurs
identiques.
15 - Toutes les commandes à distance (corde,
câble, tringle, exible…) doivent être positionnées
de telle sorte qu’elles ne puissent déclencher
accidentellement une manœuvre génératrice de
risque d’accident ou de dégâts.
16 - Avant de s’engager sur la voie publique, placer
la machine en position de transport, conformément
aux indications du constructeur.
17 - Ne jamais quitter le poste de conduite lorsque le
tracteur est en marche.
18 - La vitesse et le mode de conduite doivent
toujours être adaptés aux terrains, routes et
chemins. En toute circonstance, éviter les brusques
changements de direction.
19 - La précision de la direction, l’adhérence du
tracteur, la tenue de route et l’ecacité des dispositifs
de freinage sont inuencées par des facteurs tels
que : poids et nature de la machine attelée, lestage
de l’essieu avant, état du terrain ou de la chaussée. Il
est donc impératif de veiller au respect des règles de
prudence dictées par chaque situation.
20 - Redoubler de prudence dans les virages en
tenant compte du porte-à-faux, de la longueur, de la
hauteur et du poids de la machine ou de la remorque
attelée.
21 - Avant toute utilisation de la machine, s’assurer
que tous les dispositifs de protection sont en place et
en bon état. Les protecteurs endommagés doivent
être immédiatement remplacés.
22 - Avant chaque utilisation de la machine,
contrôler le serrage des vis et des écrous, en
particulier de ceux qui xent les outils (disques,
palettes, déecteurs…). Resserrer si nécessaire.
23 - Ne pas stationner dans la zone de manœuvre de
la machine.
24 - Attention ! Des zones d’écrasement et de
cisaillement peuvent exister sur les organes
commandés à distance, notamment ceux asservis
hydrauliquement.
25 - Avant de descendre du tracteur, ou
préalablement à toute intervention sur la machine,
couper le moteur, retirer la clé de contact et attendre
l’arrêt complet de toutes les pièces en mouvement.
26 - Ne pas stationner entre le tracteur et la machine
sans avoir préalablement serré le frein de parcage et/
ou avoir placé des cales sous les roues.
27 - Avant toute intervention sur la machine,
s’assurer que celle-ci ne puisse être mise en route
accidentellement.
28 - Ne pas utiliser l’anneau de levage pour lever la
machine lorsqu’elle est remplie.
UTILISATION CONFORME DE LA MACHINE
1 - La machine ne doit être utilisée que pour les
travaux pour lesquels elle a été conçue. En cas de
dommage lié à l’utilisation de la machine hors du
cadre des applications spéciées par le constructeur,
la responsabilité de celui-ci sera entièrement
dégagée.
2 - Toute extrapolation de la destination d’origine
de la machine se fera aux risques et périls de
l’utilisateur.
3 - L’utilisation conforme de la machine implique
également :
- le respect des prescriptions d’utilisation, d’entretien
et de maintenance édictées par le constructeur,
- l’utilisation exclusive de pièces de rechange,
d’équipements et d’accessoires d’origine ou
préconisés par le constructeur.
4 - La machine ne doit être utilisée, entretenue
et réparée que par des personnes compétentes,
familiarisées avec les caractéristiques et modes
d’utilisation de la machine. Ces personnes doivent
aussi être informées des dangers auxquels elles
pourraient être exposées.
5 - L’utilisateur est tenu au respect scrupuleux de la
réglementation en vigueur en matière de :
- prévention contre les accidents,
- sécurité du travail (Code du Travail),
- circulation sur la voie publique (Code de la Route).
- Il lui est fait obligation d’observer strictement les
avertissements apposés sur la machine.
6 - Toute modication de la machine eectuée par
l’utilisateur lui-même ou toute autre personne, sans
l’accord écrit préalable du constructeur, engagera la
responsabilité du propriétaire du matériel modié.
7 - La valeur d’émission de bruit mesurée au poste de
conduite cabine fermée.
(Niveau de pression acoustique) est de 75 dB(A)
Appareil de mesure : SL 401
Position du microphone positionné selon le
paragraphe B.2.6 de l’annexe B de la NF EN ISO
4254-1.
Ce niveau de pression acoustique dépend, pour
l’essentiel, du tracteur utilisé.
ATTELAGE
1 - Lors de l’attelage de la machine au tracteur ou de
sa dépose, placer le levier de commande du relevage
hydraulique dans une position telle que toute entrée
en action du relevage ne puisse intervenir de façon
inopinée.
2 - Lors de l’attelage de la machine au relevage 3
points du tracteur, veiller à ce que les diamètres
des broches ou tourillons correspondent bien aux
diamètres des rotules du tracteur.
3 - Attention ! Dans la zone de relevage 3 points, il
existe des risques d’écrasement et de cisaillement!
4 - Ne pas se tenir entre le tracteur et la machine lors
de la manœuvre du levier de commande extérieur
du relevage.
5 - Au transport la machine doit être stabilisée par
les tirants de rigidication du relevage pour éviter
tout ottement et débattement latéral.
6 - Lors du transport de la machine en position
relevée, verrouiller le levier de commande du
relevage.
7 - Ne jamais dételer la machine lorsque la trémie
est remplie.
ORGANES D’ANIMATION
(Prises de force et arbres de transmission à cardans)
1 - N’utiliser que les arbres de transmission à
cardans fournis avec la machine ou préconisés par le
constructeur.
2 - Les protecteurs des prises de force et des arbres
de transmission à cardans doivent toujours être en
place et en bon état.
3 - Veiller au recouvrement correct des tubes des
arbres de transmission à cardans, aussi bien en
position de travail qu’en position de transport.
Prescriptions de sécurité
●Ces symboles sont utilisés dans cette notice chaque fois que des recommandations concernent votre sécurité, celle d’autrui ou
le bon fonctionnement de la machine.
● Transmettez impérativement ces recommandations à tout utilisateur de la machine.
FR
Faciliter le travail
Risque d’accident
Risque
d’endommager la
machine
Presc_Secu_LG_1_P1_machine_FR

4 - Avant de connecter ou de déconnecter un arbre
de transmission à cardans, débrayer la prise de force,
couper le moteur et retirer la clé de contact.
5 - Si l’arbre de transmission à cardans primaire est
équipé d’un limiteur de couple ou d’une roue libre,
ceux-ci doivent impérativement être montés sur la
prise de force de la machine.
6 - Veiller toujours au montage et au verrouillage
corrects des arbres de transmission à cardans.
7 - Veiller toujours à ce que les protecteurs des arbres
de transmission à cardans soient immobilisés en
rotation à l’aide des chaînettes prévues à cet eet.
8 - Avant d’embrayer la prise de force, s’assurer
que le régime choisi et le sens de rotation de la
prise de force sont conformes aux prescriptions du
constructeur.
9 - Avant d’embrayer la prise de force, s’assurer
qu’aucune personne ou animal ne se trouve à
proximité de la machine.
10 - Débrayer la prise de force lorsque les limites
de l’angle de l’arbre de transmission à cardans
prescrites par le constructeur risquent d’être
dépassées.
11 - Attention ! Après le débrayage de la prise
de force, les éléments en mouvement peuvent
continuer à tourner quelques instants encore. Ne pas
s’en approcher avant immobilisation totale.
12 - Lors de la dépose de la machine, faire reposer
les arbres de transmission à cardans sur les supports
prévus à cet eet.
13 - Après avoir déconnecté l’arbre de transmission
à cardans de la prise de force du tracteur, celle-ci
doit être recouverte de son capuchon protecteur.
14 - Les protecteurs de prise de force et d’arbres de
transmission à cardans endommagés doivent être
remplacés immédiatement.
CIRCUIT HYDRAULIQUE
1 - Attention ! Le circuit hydraulique est sous
pression.
2 - Lors du montage de vérins ou de moteurs
hydrauliques, veiller attentivement au branchement
correct des circuits, conformément aux directives du
constructeur.
3 - Avant de brancher un exible au circuit
hydraulique du tracteur, s’assurer que les circuits
côté tracteur et côté machine ne sont pas sous
pression.
4 - Il est vivement recommandé à l’utilisateur de la
machine de suivre les repères d’identication sur les
raccords hydrauliques entre le tracteur et la machine
an d’éviter des erreurs de branchement. Attention !
Il y a risque d’interversion des fonctions (parexemple:
relever/abaisser).
5 - Contrôler une fois par an les exibles
hydrauliques :
. Blessure de la couche extérieure
. Porosité de la couche extérieure
. Déformation sans pression et sous pression
. Etat des raccords et des joints
La durée d’utilisation maximum des exibles est de
6 ans. Lors de leur remplacement, veiller à n’utiliser
que des exibles de caractéristiques et de qualité
prescrits par le constructeur de la machine.
6 - Lors de la localisation d’une fuite, il conviendra
de prendre toute précaution visant à éviter les
accidents.
7 - Tout liquide sous pression, notamment l’huile
du circuit hydraulique, peut perforer la peau et
occasionner de graves blessures ! En cas de blessure,
consulter de suite un médecin ! Il y a danger
d’infection !
8 - Avant toute intervention sur le circuit
hydraulique, abaisser la machine, mettre le circuit
hors pression, couper le moteur et retirer la clé de
contact.
ENTRETIEN
1 - Avant tous travaux de maintenance, d’entretien
ou de réparation, ainsi que lors de la recherche
de l’origine d’une panne ou d’un incident de
fonctionnement, il faut impérativement que la prise
de force soit débrayée, que le moteur soit coupé et la
clé de contact retirée.
2 - Contrôler régulièrement le serrage des vis et des
écrous. Resserrer si nécessaire !
3 - Avant de procéder à des travaux d’entretien sur
une machine en position relevée, étayer celle-ci à
l’aide d’un moyen approprié.
4 - Lors du remplacement d’une pièce travaillante,
(pale pour les distributeurs ou socs pour les semoirs),
mettre des gants de protection et n’utiliser qu’un
outillage approprié.
5 - Pour la protection de l’environnement, il est
interdit de jeter ou de déverser les huiles, graisses
et ltres en tout genre. Les coner à des entreprises
spécialisées dans leur récupération.
6 - Avant toute intervention sur le circuit électrique,
déconnecter la source d’énergie.
7 - Les dispositifs de protection susceptibles
d’être exposés à une usure doivent être contrôlés
régulièrement. Les remplacer immédiatement s’ils
sont endommagés.
8 - Les pièces de rechange doivent répondre
aux normes et caractéristiques dénies par le
constructeur. N’utiliser que des pièces de rechange
Sulky !
9 - Avant d’entreprendre des travaux de soudure
électrique sur le tracteur ou la machine attelée,
débrancher les câbles de l’alternateur et de la
batterie.
10 - Les réparations aectant les organes sous
tension ou pression (ressorts, accumulateurs de
pression...) impliquent une qualication susante
et font appel à un outillage spécique ; aussi ne
doivent-elles être eectuées que par un personnel
qualié.
PROTECTION DE L’UTILISATEUR
1 – Ne marchez pas sur les capots ni sur aucun
autre endroit de la machine, à l’exception des zones
(échelles, plate-forme, moyens d’accès au poste de
travail ou de réglage)
2 – Avant toute intervention sur la machine,
s’assurer que celle-ci ne peut être mise en route
accidentellement.
3 – Il est conseillé d’avoir à proximité de la main une
trousse de premier secours.
4 – Eviter tout contact avec la peau, les yeux, et
la bouche de produits tels que des lubriants,
solvants, antigels, produits de nettoyages et produits
phytopharmaceutiques.
5 – En cas d’incident, consulter immédiatement un
médecin.
6 – Respecter scrupuleusement les indications
portées sur les étiquettes de sécurité des récipients
des produits utilisés.
7 – Le uide hydraulique sous pression qui s’échappe
peut avoir une force susante pour pénétrer la
peau et provoquer de graves blessures. Dans ce cas
consulter immédiatement un médecin.
8 – Lors du chargement, du réglage, de l’utilisation,
de l’entretien et du lavage de la machine, l’utilisateur
doit porter les éléments de protection individuels
adaptés aux produits utilisés avec la machine .
L’utilisateur doit être protégé par le port d’une
combinaison, des gants, des lunettes, des chaussures
de sécurité et un masque. Ces éléments de
protection doivent assurer un niveau de protection
adapté aux produits utilisés avec la machine, il faut
se référer aux prescriptions de sécurité des produits
utilisés.
PROTECTION DE L’ENVIRONNEMENT
1 – Veiller à ne pas répandre sur le sol et à ne pas
jeter dans les égouts les graisses usagées et les
substances telles que les huiles, les graisses, ou les
reliquats de produits après usage.
2 – Il est interdit de stocker, d’abandonner, de
déposer dans un milieu naturel ou de brûler les
pneumatiques. Rapportez-les à un distributeur ou à
un collecteur agréé.
3 – Intervenir lorsque les conditions
météorologiques sont favorables à l’ecacité
maximale du produit phytosanitaire utilisé en
limitant au maximum l’impact de ce dit produit sur
l’environnement.
FR
Presc_Secu_LG_1_P2_machine_FR

4 - Avant de connecter ou de déconnecter un arbre
de transmission à cardans, débrayer la prise de force,
couper le moteur et retirer la clé de contact.
5 - Si l’arbre de transmission à cardans primaire est
équipé d’un limiteur de couple ou d’une roue libre,
ceux-ci doivent impérativement être montés sur la
prise de force de la machine.
6 - Veiller toujours au montage et au verrouillage
corrects des arbres de transmission à cardans.
7 - Veiller toujours à ce que les protecteurs des arbres
de transmission à cardans soient immobilisés en
rotation à l’aide des chaînettes prévues à cet eet.
8 - Avant d’embrayer la prise de force, s’assurer
que le régime choisi et le sens de rotation de la
prise de force sont conformes aux prescriptions du
constructeur.
9 - Avant d’embrayer la prise de force, s’assurer
qu’aucune personne ou animal ne se trouve à
proximité de la machine.
10 - Débrayer la prise de force lorsque les limites
de l’angle de l’arbre de transmission à cardans
prescrites par le constructeur risquent d’être
dépassées.
11 - Attention ! Après le débrayage de la prise
de force, les éléments en mouvement peuvent
continuer à tourner quelques instants encore. Ne pas
s’en approcher avant immobilisation totale.
12 - Lors de la dépose de la machine, faire reposer
les arbres de transmission à cardans sur les supports
prévus à cet eet.
13 - Après avoir déconnecté l’arbre de transmission
à cardans de la prise de force du tracteur, celle-ci
doit être recouverte de son capuchon protecteur.
14 - Les protecteurs de prise de force et d’arbres de
transmission à cardans endommagés doivent être
remplacés immédiatement.
CIRCUIT HYDRAULIQUE
1 - Attention ! Le circuit hydraulique est sous
pression.
2 - Lors du montage de vérins ou de moteurs
hydrauliques, veiller attentivement au branchement
correct des circuits, conformément aux directives du
constructeur.
3 - Avant de brancher un exible au circuit
hydraulique du tracteur, s’assurer que les circuits
côté tracteur et côté machine ne sont pas sous
pression.
4 - Il est vivement recommandé à l’utilisateur de la
machine de suivre les repères d’identication sur les
raccords hydrauliques entre le tracteur et la machine
an d’éviter des erreurs de branchement. Attention !
Il y a risque d’interversion des fonctions (parexemple:
relever/abaisser).
5 - Contrôler une fois par an les exibles
hydrauliques :
. Blessure de la couche extérieure
. Porosité de la couche extérieure
. Déformation sans pression et sous pression
. Etat des raccords et des joints
La durée d’utilisation maximum des exibles est de
6 ans. Lors de leur remplacement, veiller à n’utiliser
que des exibles de caractéristiques et de qualité
prescrits par le constructeur de la machine.
6 - Lors de la localisation d’une fuite, il conviendra
de prendre toute précaution visant à éviter les
accidents.
7 - Tout liquide sous pression, notamment l’huile
du circuit hydraulique, peut perforer la peau et
occasionner de graves blessures ! En cas de blessure,
consulter de suite un médecin ! Il y a danger
d’infection !
8 - Avant toute intervention sur le circuit
hydraulique, abaisser la machine, mettre le circuit
hors pression, couper le moteur et retirer la clé de
contact.
ENTRETIEN
1 - Avant tous travaux de maintenance, d’entretien
ou de réparation, ainsi que lors de la recherche
de l’origine d’une panne ou d’un incident de
fonctionnement, il faut impérativement que la prise
de force soit débrayée, que le moteur soit coupé et la
clé de contact retirée.
2 - Contrôler régulièrement le serrage des vis et des
écrous. Resserrer si nécessaire !
3 - Avant de procéder à des travaux d’entretien sur
une machine en position relevée, étayer celle-ci à
l’aide d’un moyen approprié.
4 - Lors du remplacement d’une pièce travaillante,
(pale pour les distributeurs ou socs pour les semoirs),
mettre des gants de protection et n’utiliser qu’un
outillage approprié.
5 - Pour la protection de l’environnement, il est
interdit de jeter ou de déverser les huiles, graisses
et ltres en tout genre. Les coner à des entreprises
spécialisées dans leur récupération.
6 - Avant toute intervention sur le circuit électrique,
déconnecter la source d’énergie.
7 - Les dispositifs de protection susceptibles
d’être exposés à une usure doivent être contrôlés
régulièrement. Les remplacer immédiatement s’ils
sont endommagés.
8 - Les pièces de rechange doivent répondre
aux normes et caractéristiques dénies par le
constructeur. N’utiliser que des pièces de rechange
Sulky !
9 - Avant d’entreprendre des travaux de soudure
électrique sur le tracteur ou la machine attelée,
débrancher les câbles de l’alternateur et de la
batterie.
10 - Les réparations aectant les organes sous
tension ou pression (ressorts, accumulateurs de
pression...) impliquent une qualication susante
et font appel à un outillage spécique ; aussi ne
doivent-elles être eectuées que par un personnel
qualié.
PROTECTION DE L’UTILISATEUR
1 – Ne marchez pas sur les capots ni sur aucun
autre endroit de la machine, à l’exception des zones
(échelles, plate-forme, moyens d’accès au poste de
travail ou de réglage)
2 – Avant toute intervention sur la machine,
s’assurer que celle-ci ne peut être mise en route
accidentellement.
3 – Il est conseillé d’avoir à proximité de la main une
trousse de premier secours.
4 – Eviter tout contact avec la peau, les yeux, et
la bouche de produits tels que des lubriants,
solvants, antigels, produits de nettoyages et produits
phytopharmaceutiques.
5 – En cas d’incident, consulter immédiatement un
médecin.
6 – Respecter scrupuleusement les indications
portées sur les étiquettes de sécurité des récipients
des produits utilisés.
7 – Le uide hydraulique sous pression qui s’échappe
peut avoir une force susante pour pénétrer la
peau et provoquer de graves blessures. Dans ce cas
consulter immédiatement un médecin.
8 – Lors du chargement, du réglage, de l’utilisation,
de l’entretien et du lavage de la machine, l’utilisateur
doit porter les éléments de protection individuels
adaptés aux produits utilisés avec la machine .
L’utilisateur doit être protégé par le port d’une
combinaison, des gants, des lunettes, des chaussures
de sécurité et un masque. Ces éléments de
protection doivent assurer un niveau de protection
adapté aux produits utilisés avec la machine, il faut
se référer aux prescriptions de sécurité des produits
utilisés.
PROTECTION DE L’ENVIRONNEMENT
1 – Veiller à ne pas répandre sur le sol et à ne pas
jeter dans les égouts les graisses usagées et les
substances telles que les huiles, les graisses, ou les
reliquats de produits après usage.
2 – Il est interdit de stocker, d’abandonner, de
déposer dans un milieu naturel ou de brûler les
pneumatiques. Rapportez-les à un distributeur ou à
un collecteur agréé.
3 – Intervenir lorsque les conditions
météorologiques sont favorables à l’ecacité
maximale du produit phytosanitaire utilisé en
limitant au maximum l’impact de ce dit produit sur
l’environnement.
FR
Presc_Secu_LG_1_P2_machine_FR
GENERAL SAFETY REGULATIONS
Every time the tractor/machine assembly is to be
started up and used, you should ensure beforehand
that it complies with current legislation on safety at
work and Road Trac regulations.
GENERAL
1 - In addition to the instructions contained in this
manual, legislation relating to safety instructions
and accident prevention should be complied with.
2 - Warnings axed to the machine give indications
regarding safety measures to be observed and help
to avoid accidents.
3 - When travelling on public roads, abide by the
provisions of the Highway Code.
4 - Before starting work, it is essential that the user
familiarizes himself with the control and operating
elements of the machine and their respective
functions. When the machine is running, it may be
too late.
5 - The user should avoid wearing loose clothing
which may be caught up in the moving parts.
6 - We recommend using a tractor with a safety cab
or roll bar conforming to standards in force.
7 - Before starting up the machine and beginning
work, check the immediate surroundings,
particularly for children. Make sure that visibility is
adequate. Clear any persons or animals out of the
danger zone.
8 - It is strictly forbidden to transport any persons
or animals on board the machine whether it is in
operation or not.
9 - The machine should only be coupled up to the
tractor at the specially provided towing points and in
accordance with applicable safety standards.
10 - Extreme care must be taken when coupling or
uncoupling the machine from the tractor.
11 - Before hitching up the machine, ensure that
the front axle of the tractor is suciently weighted.
Ballast weights should be tted to the special
supports in accordance with the instructions of the
tractor manufacturer.
12 - Do not exceed the maximum axle weight or the
gross vehicle weight rating.
13 - Do not exceed the maximum authorized
dimensions for using public roads.
14 - Before entering a public road, ensure that the
protective and signalling devices (lights, reectors,
etc.) required by law are tted and working properly.
Replace burnt out bulbs with the same types and
colours.
15 - All remote controls (cords, cables, rods, hoses,
etc.) must be positioned so that they cannot
accidentally set o any manoeuvre which may cause
an accident or damage.
16 - Before entering a public road, place the machine
in the transport position, in accordance with the
manufacturer’s instructions.
17 - Never leave the driver’s position whilst the
tractor is running.
18 - The speed and the method of operation must
always be adapted to the land, roads and paths.
Avoid sudden changes of direction under all
circumstances.
19 - Precision of the steering, tractor adhesion, road
holding and eectiveness of the braking mechanism
are inuenced by factors such as the weight and nature
of the machine being towed, the front axle stage and
the state of the land or path. It is essential, therefore,
that the appropriate care is taken for each situation.
20 - Take extra care when cornering, taking account
of the overhang, length, height and weight of the
machine or trailer being towed.
21 - Before using the machine, ensure that
all protective devices are tted and in good
condition. Damaged protectors should be replaced
immediately.
22 - Before using the machine, check that nuts and
screws are tight, particularly those for attaching
tools (discs, ickers, deectors, etc.). Tighten if
necessary.
23 - Do not stand in the operating area of the
machine.
24 - Caution! Be aware of any crushing and shearing
zones on remote-controlled and particularly
hydraulically-controlled parts.
25 - Before climbing down from the tractor, or before
any operation on the machine, turn o the engine,
remove the key from the ignition and wait until all
moving parts have come to a standstill.
26 - Do not stand between the tractor and the
machine until the handbrake has been applied and/
or the wheels have been wedged.
27 - Before any operation on the machine, ensure
that it cannot be started up accidentally.
28 - Do not use the lifting ring to lift the machine
when it is loaded.
PROPER USE OF THE MACHINE
1 - The machine must only be used for tasks for
which it has been designed. The manufacturer will
not be liable for any damage caused by using the
machine for applications other than those specied
by the manufacturer.
2 - Using the machine for purposes other than those
originally intended will be done so entirely at the
user’s risk.
3 - Proper use of the machine also implies:
- complying with instructions on use, care and
maintenance provided by the manufacturer;
- using only original or manufacturer recommended
spare parts, equipment and accessories.
4 - The machine must only be operated, maintained
and repaired by competent persons, familiar with
the specications and methods of operation of the
machine. These persons must also be informed of
the dangers to which they may be exposed.
5 - The user must strictly abide by current legislation
regarding:
- accident prevention;
- safety at work (Health and Safety Regulations);
- transport on public roads (Road Trac
Regulations).
Strict compliance with warnings axed to the
machine is obligatory.
6 - The owner of the equipment shall become liable
for any damage resulting from alterations made to
the machine by the user or any other person, without
the prior written consent of the manufacturer.
7 - The noise emission value measured at the driving
position with the cab closed (level of acoustic
pressure) is 75 dB(A).
Measuring device: SL 401
Position of the microphone placed in accordance
with Paragraph B 2.6 of Appendix B of NF EN ISO
4254-1.
This level of acoustic pressure essentially depends on
the tractor used.
HITCHING
1 - When hitching or unhitching the machine from
the tractor, place the control lever of the hydraulic lift
in such a position that the lifting mechanism cannot
be activated accidentally.
2 - When hitching the machine to the three-point
lifting mechanism of the tractor, ensure that the
diameters of the pins or gudgeons correspond to the
diameter of the tractor ball joints.
3 - Caution! In the three-point lifting zone, there may
be a danger of crushing and shearing.
4 - Do not stand between the tractor and the
machine whilst operating the external lift control
lever.
5 - When in transport, lifting mechanism stabilizer
bars must be tted to the machine to avoid oating
and side movement.
6 - When transporting the machine in the raised
position, lock the lift control lever.
7 - Never unhitch the machine when the hopper is
lled.
DRIVE EQUIPMENT
(Power take-o and universal drive shafts)
1 - Only use universal drive shafts supplied with the
machine or recommended by the manufacturer.
2 - Power take-o and universal drive shaft guards
must always be tted and in good condition.
3 - Ensure that the tubes of the universal drive shafts
are properly guarded, both in the working position
and in the transport position.
4 - Before connecting or disconnecting a universal
drive shaft, disengage the power take-o, turn o
the engine and re-move the key from the ignition.
5 - If the primary universal drive shaft is tted with
a torque limiter or a free wheel, these must be
mounted on the machine power take-o.
6 - Always ensure that universal drive shafts are
tted and locked correctly.
7 - Always ensure that universal drive shaft guards
are immobilized in rotation using the specially
provided chains.
8 - Before engaging power take-o, ensure that
the speed selected and the direction of rotation of
the power take-o comply with the manufacturer’s
instructions.
9 - Before engaging power take-o, ensure that no
persons or animals are close to the machine.
10 - Disengage power take-o when the
universal drive shaft angle limits laid down by the
manufacturer are in danger of being exceeded.
11 - Caution! When power take-o has been
disengaged, moving parts may continue to rotate
for a few moments. Do not approach until they have
reached a complete standstill.
Safety regulations
●These symbols are used in these instructions every time recommendations are provided concerning your safety, the safety of
others or the correct operation of the machine.
●These recommendations must be given to all users of the machine.
EN
Operating tip
Risk of accident
Risk of damage
to the machine
Presc_Secu_LG_2_P1_machine_EN

12 - On removal from the machine, rest the universal
drive shafts on the specially provided supports.
13 - After disconnecting the universal drive shafts
from the power take-o, the protective cap should
be tted to the power take-o.
14 - Damaged power take-o and universal drive
shaft guards must be replaced immediately.
HYDRAULIC CIRCUIT
1 - Caution! The hydraulic circuit is pressurized.
2 - When tting hydraulic motors or cylinders,
ensure that the circuits are connected correctly in
accordance with the manufacturer’s guidelines.
3 - Before tting a hose to the tractor’s hydraulic
circuit, ensure that the tractor-side and machine-
side circuits are not pressurized.
4 - The user of the machine is strongly
recommended to identify the hydraulic couplings
between the tractor and the machine in order to
avoid wrong connection. Caution! There is a danger
of reversing the functions (for example: raise/lower).
5 - Check hydraulic hoses once a year:
. Damage to the outer surface
. Porosity of the outer surface
. Deformation with and without pressure
. State of the ttings and seals
The maximum working life for hoses is 6 years.
When replacing them, ensure that only hoses with
the specications and grade recommended by the
machine manufacturer are used.
6 - When a leak is found, all necessary precautions
should be taken to avoid accidents.
7 - Pressurized liquid, particularly hydraulic circuit
oil, may cause serious injury if it comes into contact
with the skin. If the case of injury, consult a doctor
immediately. There is a risk of infection.
8 - Before any operation on the hydraulic circuit,
lower the machine, release the pressure from the
circuit, turn o the engine and remove the key from
the ignition.
MAINTENANCE
1 - Before commencing any maintenance, servicing
or repair work, or before attempting to locate the
source of a breakdown or fault, it is essential that the
power take-o is disengaged, the engine turned o
and the key removed from the ignition.
2 - Check regularly that nuts and screws are not
loose. Tighten if necessary.
3 - Before carrying out maintenance work on a
raised machine, prop it up using appropriate means
of support.
4 - When replacing a working part (fertilizer
spreader blade or seed drill coulter), wear protective
gloves and only use appropriate tools.
5 - To protect the environment, it is forbidden to
throw away oil, grease or lters of any kind. Give
them to specialist recycling rms.
6 - Before operating on the electric circuit,
disconnect the power source.
7 - Protective devices likely to be exposed to wear
and tear should be checked regularly. Replace them
immediately if they are damaged.
8 - Spare parts should comply with the standards
and specications laid down by the manufacturer.
Only use the manufacturer’s spare parts.
9 - Before commencing any electric welding work
on the tractor or the towed machine, disconnect the
alternator and battery cables.
10 - Repairs aecting parts under stress or pressure
(springs, pressure accumulators, etc.) should be
carried out by suitably qualied engineers with
special tools.
USER PROTECTION
1 - Do not walk on the covers or on any other part
of the machine except for zones (ladders, platforms
other resources) to access or adjust the workstation
2 - Before carrying out any work on the machine,
make sure it cannot be started up accidentally.
3 - We recommend keeping a rst aid kit nearby.
4 - Prevent any products such as lubricants,
solvents, anti-freeze, cleaning products and phyto-
pharmaceutical products from coming into contact
with the skin, eyes or mouth.
5 - Contact a doctor immediately if an incident
occurs.
6 - Follow to the letter the indications on the safety
labels of the products used.
7 - Escaping pressurised hydraulic uid may have
enough force to penetrate the skin and cause serious
injury. Contact a doctor immediately if this happens.
8 - Users must wear personal protective equipment
adapted to the products used with the machine
when loading, adjusting, servicing and washing the
machine. Users must protect themselves by wearing
overalls, gloves, glasses, safety shoes and a mask.
These protective elements must provide a suitable
level of protection for the products used with the
machine; refer to the safety instructions of the
products used.
ENVIRONMENTAL PROTECTION
1 - Make sure that you do not spill onto the ground
or discard into the sewers any used grease and
substances such as oil, grease or product remaining
after use.
2 - It is prohibit to store, abandon, dump in the
natural environment or burn tyres. Take them to a
distributor or an approved collector.
3 - Work when the weather conditions favour
maximum eectiveness of the phytosanitary
product used, limiting the impact of this product on
the environment as much as possible.
EN
Presc_Secu_LG_2_P2_machine_EN

12 - On removal from the machine, rest the universal
drive shafts on the specially provided supports.
13 - After disconnecting the universal drive shafts
from the power take-o, the protective cap should
be tted to the power take-o.
14 - Damaged power take-o and universal drive
shaft guards must be replaced immediately.
HYDRAULIC CIRCUIT
1 - Caution! The hydraulic circuit is pressurized.
2 - When tting hydraulic motors or cylinders,
ensure that the circuits are connected correctly in
accordance with the manufacturer’s guidelines.
3 - Before tting a hose to the tractor’s hydraulic
circuit, ensure that the tractor-side and machine-
side circuits are not pressurized.
4 - The user of the machine is strongly
recommended to identify the hydraulic couplings
between the tractor and the machine in order to
avoid wrong connection. Caution! There is a danger
of reversing the functions (for example: raise/lower).
5 - Check hydraulic hoses once a year:
. Damage to the outer surface
. Porosity of the outer surface
. Deformation with and without pressure
. State of the ttings and seals
The maximum working life for hoses is 6 years.
When replacing them, ensure that only hoses with
the specications and grade recommended by the
machine manufacturer are used.
6 - When a leak is found, all necessary precautions
should be taken to avoid accidents.
7 - Pressurized liquid, particularly hydraulic circuit
oil, may cause serious injury if it comes into contact
with the skin. If the case of injury, consult a doctor
immediately. There is a risk of infection.
8 - Before any operation on the hydraulic circuit,
lower the machine, release the pressure from the
circuit, turn o the engine and remove the key from
the ignition.
MAINTENANCE
1 - Before commencing any maintenance, servicing
or repair work, or before attempting to locate the
source of a breakdown or fault, it is essential that the
power take-o is disengaged, the engine turned o
and the key removed from the ignition.
2 - Check regularly that nuts and screws are not
loose. Tighten if necessary.
3 - Before carrying out maintenance work on a
raised machine, prop it up using appropriate means
of support.
4 - When replacing a working part (fertilizer
spreader blade or seed drill coulter), wear protective
gloves and only use appropriate tools.
5 - To protect the environment, it is forbidden to
throw away oil, grease or lters of any kind. Give
them to specialist recycling rms.
6 - Before operating on the electric circuit,
disconnect the power source.
7 - Protective devices likely to be exposed to wear
and tear should be checked regularly. Replace them
immediately if they are damaged.
8 - Spare parts should comply with the standards
and specications laid down by the manufacturer.
Only use the manufacturer’s spare parts.
9 - Before commencing any electric welding work
on the tractor or the towed machine, disconnect the
alternator and battery cables.
10 - Repairs aecting parts under stress or pressure
(springs, pressure accumulators, etc.) should be
carried out by suitably qualied engineers with
special tools.
USER PROTECTION
1 - Do not walk on the covers or on any other part
of the machine except for zones (ladders, platforms
other resources) to access or adjust the workstation
2 - Before carrying out any work on the machine,
make sure it cannot be started up accidentally.
3 - We recommend keeping a rst aid kit nearby.
4 - Prevent any products such as lubricants,
solvents, anti-freeze, cleaning products and phyto-
pharmaceutical products from coming into contact
with the skin, eyes or mouth.
5 - Contact a doctor immediately if an incident
occurs.
6 - Follow to the letter the indications on the safety
labels of the products used.
7 - Escaping pressurised hydraulic uid may have
enough force to penetrate the skin and cause serious
injury. Contact a doctor immediately if this happens.
8 - Users must wear personal protective equipment
adapted to the products used with the machine
when loading, adjusting, servicing and washing the
machine. Users must protect themselves by wearing
overalls, gloves, glasses, safety shoes and a mask.
These protective elements must provide a suitable
level of protection for the products used with the
machine; refer to the safety instructions of the
products used.
ENVIRONMENTAL PROTECTION
1 - Make sure that you do not spill onto the ground
or discard into the sewers any used grease and
substances such as oil, grease or product remaining
after use.
2 - It is prohibit to store, abandon, dump in the
natural environment or burn tyres. Take them to a
distributor or an approved collector.
3 - Work when the weather conditions favour
maximum eectiveness of the phytosanitary
product used, limiting the impact of this product on
the environment as much as possible.
EN
Presc_Secu_LG_2_P2_machine_EN
EALLGEMEINE SICHERHEITSVORSCHRIFTEN
Vor jeder Benutzung und Inbetriebsetzung der
Schlepper-Maschine-Einheit kontrollieren, ob sie
den Sicherheitsvorschriften und den Vorschriften der
Straßenverkehrsordnung entsprechen.
ALLGEMEINES
1 - Zusätzlich zu den in diesem
Handbuch enthaltenen Anweisungen die
Gesetzgebung bezüglich der Sicherheits- und
Unfallverhütungvorschriften einhalten.
2 - Die auf der Maschine angebrachten
Warnungen informieren über die einzuhaltenden
Sicherheitsmaßnahmen und tragen zur
Unfallverhütung bei.
3 - Im Straßenverkehr die Straßenverkehrsordnung
einhalten.
4 - Vor Arbeitsbeginn muß sich der
Benutzer unbedingt mit den Antriebs- und
Bedienungsorganen der Maschine und ihren
jeweiligen Funktionen vertraut machen. Während
der Arbeit ist es dafür zu spät.
5 - Weite Kleidungsstücke, die in sich bewegende
Teile geraten könnten, vermeiden.
6 - Es empehlt sich, gemäß den gültigen
Normen einen Schlepper mit Kabine oder
Sicherheitsverstärkung zu verwenden.
7 - Vor Inbetriebsetzung und Arbeitsbeginn die
direkte Umgebung kontrollieren (Kind!). Für
ausreichende Sicht sorgen! Personen oder Tiere
aus dem Maschinengefahrenbereich entfernen
(Schutzvorrichtungen!).
8 - Der Transport von Personen oder Tieren auf der
Maschine ist während der Arbeit oder beim Fahren
streng verboten.
9 - Die Maschine darf gemäß den geltenden
Sicherheitsnormen nur an den dafür vorgesehenen
Kupplungspunkten angehängt werden.
10 - Besondere Vorsicht ist beim An- und Abbau der
Maschine am Schlepper geboten.
11 - Vor Anhängen der Maschine kontrollieren,
ob der Ballast des Schleppers genügt. Die
Ballastelemente müssen gemäß den Vorschriften
des Schlepperherstellers auf den dafür vorgesehenen
Haltern angebracht werden.
12 - Die maximale Achslast und das zulässige
Gesamtgewicht einhalten.
13 - Das für den Straßenverkehr maximal zulässige
Außenmaß einhalten.
14 - Vor Straßenbenutzung die Schutzvorrichtungen
und Signalisierungsvorrichtungen (Licht- und
Rückstrahlelemente) anbringen und ihre Funktion
prüfen. Die defekten Glühbirnen durch Modelle
identischer Art und Farbe ersetzen.
15 - Alle Fernsteuerungen (Seil, Kabel, Stange,
Schlauch) müssen so positioniert sein, daß sie nicht
ungewollt betätigt werden und dadurch Unfälle oder
Schäden hervorrufen können.
16 - Vor Benutzung der Straße die Maschine gemäß
Herstelleranweisungen in Transportstellung bringen.
17 -. Fahrersitz nie bei laufender Maschine verlassen.
18 - Fahrgeschwindigkeit und -weise müssen immer
dem Gelände, den Straßen und Wegen angepaßt
sein. Auf alle Fälle plötzliche Richtungsänderungen
vermeiden.
19 - Die Präzision der Lenkung, die Bodenhaftung
des Schleppers, die Straßenlage und die Wirksamkeit
der Bremsvorrichtungen werden beeinußt von
Faktoren wie: Gewicht und Art der angebauten
Maschine, Belastung der Vorderachse, Zustand des
Geländes oder der Fahrbahn. Die den Bedingungen
entsprechenden Vorsichtsmaßnahmen einhalten.
20 - Besondere Vorsicht ist in Kurven geboten.
Schwerpunktlage, Länge, Höhe und Gewicht der
Maschine oder des Anhängers berücksichtigen.
21 - Vor jeder Benutzung der Maschine kontrollieren,
ob alle Schutzvorrichtungen angebracht und in
gutem Zustand sind. Bei Beschädigung sofort
austauschen.
22 - Vor jeder Benutzung kontrollieren, ob alle
Schrauben und Muttern fest angezogen sind,
insbesondere die, mit denen die Geräte befestigt sind
(Scheiben, Paletten, Schirme...). Notfalls anziehen.
23 - Sich nicht im Manövrierbereich der Maschine
aufhalten.
24 - Vorsicht! Auf den Fernsteuerungsorganen,
insbesondere auf denen mit hydraulischem
Regelkreis, kann es Stauch- und Abscherzonen
geben.
25 - Vor Verlassen des Schleppers oder vor jedem
Eingri auf der Maschine Motor abschalten,
Zündschlüssel abziehen und völligen Stillstand aller
bewegten Teile abwarten.
26 - Sich nicht zwischen Schlepper und Maschine
aufhalten, ohne zuvor die Parkbremse angezogen
und/oder Keile unter die Räder gelegt zu haben.
27 - Vor jedem Eingri an der Maschine
kontrollieren, ob diese nicht ungewollt in Betrieb
gesetzt werden kann.
28 - Die Aufhängöse nicht zum Heben der gefüllten
Maschine benutzen.
BESTIMMUNGSGEMÄSSE VERWENDUNG DER
MASCHINE
1 - Die Maschine darf nur für die Arbeiten eingesetzt
werden, für die sie geplant ist. Bei Beschädigung
der Maschine infolge einer nicht vom Hersteller
spezizierten Benutzung ist dieser nicht haftbar.
2 - Jede nicht der ursprünglichen Bestimmung der
Maschine entsprechende Benutzung erfolgt auf
Rechnung und Gefahr des Benutzers.
3 - Die bestimmungsgemäße Verwendung der
Maschine setzt ebenfalls voraus:
- die Einhaltung der vom Hersteller
verordneten Benutzungs-, Wartungs- und
Instandsetzungsvorschriften,
- die ausschließliche Verwendung von
Originalersatzteilen, Originalausrüstungen und
Originalzubehör oder von Teilen, die vom Hersteller
empfohlen sind.
4 - Die Maschine darf nur von kompetenten, mit den
technischen Daten und Benutzungsanweisungen
der Maschine vertrauten Personen benutzt, gewartet
und repariert werden, die über die Risiken informiert
sind, denen sie ausgesetzt sein könnten.
5 - Streng die gültige Reglementierung einhalten
bezüglich:
- der Unfallverhütung,
- der Arbeitssicherheit (Arbeitsgesetzbuch)
- des Straßenverkehrs (Straßenverkehrsordnung).
Die auf der Maschine angebrachten Warnungen
berücksichtigen.
6 - Der Hersteller haftet nicht für Schäden, die durch
Abänderungen entstehen, die vom Benutzer selbst
oder von Dritten ohne schriftliche Genehmigung an
der Maschine vorgenommen wurden.
7 - Der am Fahrersitz bei geschlossener
Kabine gemessene Geräuschemissionswert
(Schalldruckpegel) beträgt 75 dB(A).
Messgerät: SL 401
Position Mikrofons nach Absatz B.2.6 Anhang B der
Norm EN ISO 4254-1.
Dieser Schalldruckpegel ist im Wesentlichen vom
verwendeten Schleppertyp abhängig.
ANHÄNGUNG
1 - Beim An- und Abkuppeln der Maschine am
Schlepper, den Steuerhebel des Hydraulikkrafthebers
so stellen, daß der Hub-vorgang nicht unerwartet
ausgelöst werden kann.
2 - Beim Anhängen der Maschine am
Dreipunktkraftheber des Schleppers darauf
achten, daß die Spindel- oder Zapfendurchmesser
dem Durchmesser der Schlepperkugelgelenke
entsprechen.
3 - Vorsicht! Im Dreipunkt-Hubbereich bestehen
Stauch- und Abscherrisiken!
4 - Sich bei Betätigung des äußeren Kraftheber-
Steuerhebels nicht zwischen Schlepper und
Maschine aufhalten.
5 - Beim Transport muß die Maschine durch die
Versteifungsstreben des Krafthebers zur Vermeidung
von Unwucht und seitlicher Pendelung stabilisiert
werden.
6 - Beim Transport der Maschine in angehobener
Stellung den Kraftheber-Steuerhebel blockieren.
7 - Maschine niemals bei gefülltem Tank abkuppeln.
ANTRIEBSORGANE
(Zapfwelle und Gelenkwellen-Antrieb)
1 - Nur die mit der Maschine gelieferte oder vom
Konstrukteur empfohlene Gelenkwelle verwenden.
2 - Die Schutzvorrichtungen der Zapfwellen und
Gelenkwellen müssen immer angebracht und in
gutem Zustand sein.
3 - Auf die richtige Überlappung der
Gelenkwellenrohre sowohl in Arbeits- als auch in
Transportstellung achten.
4 - Vor Anschließen oder Abziehen einer Gelenkwelle
die Zapfwelle auskuppeln, den Motor abschalten
und den Zündschlüssel abziehen.
5 - Ist die Primärkardanwelle mit einem
Drehmomentbegrenzer oder einer Freilaufkupplung
ausgestattet, müssen diese unbedingt auf der
Zapfwelle der Maschine montiert sein.
6 - Immer auf die korrekte Montage und
Verriegelung der Kardanantriebe achten.
7 - Immer darauf achten, daß die
Schutzvorrichtungen der Gelenkwellen mit den dafür
vorgesehenen Ketten gegen Verdrehen gesichert
sind.
8 - Vor Kuppeln der Zapfwelle prüfen, ob die
gewählte Drehzahl und die Drehrichtung der
Sicherheitsvorschriften
● In der Anweisung werden diese Zeichen in Verbindung mit Empfehlungen für Ihre Sicherheit und der anderer sowie die gute Funktion der Maschine
verwendet.
● Jeder Benutzer dieser Maschine muß diese Vorschriften genau kennen
DE
Hinweis zur
Erleichterung der
Arbeit
Verletzungsgefahr
Gefahr der
Beschädigung
der Maschine
Presc_Secu_LG_3_P1_machine_DE

Zapfwelle den Vorschriften des Herstellers
entsprechen.
9 - Vor Kuppeln der Zapfwelle kontrollieren, ob sich
keine Personen oder Tiere in Nähe der Maschine
benden.
10 - Die Zapfwelle auskuppeln, wenn Gefahr
besteht, daß die vom Hersteller vorgeschriebenen
Grenzen des Gelenkwellenwinkels überschritten
werden.
11 - Vorsicht! Nach Auskuppeln der Zapfwelle
können Teile der Maschine noch einige Zeit
nachlaufen. Sich ihnen nie vor völligem Stillstand
nähern.
12 - Bei Abbau der Maschine die Gelenkwellen auf
den dafür vorgesehenen Haltern ablegen.
13 - Nach Abziehen der Gelenkwelle von
der Schlepperzapfwelle muß diese mit ihrer
Schutzkappe bedeckt werden.
14 - Schadhafte Schutzvorrichtungen der Zapfwelle
und der Gelenkwellemüssen sofort ausgewechselt
werden.
HYDRAULIKLEITUNG
1 - Vorsicht! Die Hydraulikleitung steht unter Druck.
2 - Bei Montage von Zylindern oder
Hydraulikmotoren auf den korrekten Anschluß
gemäß Anweisungen des Herstellers achten.
3 - Vor Anschluß eines Schlauches an der
Hydraulikleitung des Schleppers dafür sorgen, daß
die schlepper- und maschinenseitigen Leitungen
nicht unter Druck stehen.
4 - Dem Benutzer der Maschine wird zur Vermeidung
falscher Anschlüsse dringend geraten, die
Kennzeichnungen auf den Hydraulikanschlüssen
zwischen Schlepper und Maschine zu beachten, da
sonst die Gefahr einer Funktionsumkehrung besteht.
(z.B.: Heben/Senken).
5 - Einmal im Jahr die Hydraulikschläuche
kontrollieren auf:
. Beschädigung der Außenschicht
. Porosität der Außenschicht
. Verformung ohne Druck und unter Druck
. Zustand der Verbindungen und Dichtungen.
Die maximale Benutzungsdauer der Schläuche
ist 6 Jahre. Beim Auswechseln darauf achten,
daß nur Schläuche verwendet werden, deren
Eigenschaften und Qualität den Vorschriften des
Maschinenkonstrukteurs entsprechen.
6 - Bei Feststellung einer undichten Stelle alle
Vorsichtsmaßnahmen zur Unfallverhütung treen.
7 - Eine unter Druck stehende Flüssigkeit,
insbesondere das Öl der Hydraulikleitung, kann
die Haut durchdringen und schwere Verletzungen
verursachen! Bei Verletzungen sofort Arzt
Konsultieren; Infektionsgefahr!
8 - Vor jedem Eingri in die Hydraulikanlage
Maschine ablassen, Anlage drucklos schalten, Motor
abstellen und Zündschlüssel abziehen.
WARTUNG
1 - Vor Instandsetzungs-, Wartungs- oder
Reparaturarbeiten sowie bei Ermitteln einer Pannen-
oder Betriebsstörungsquelle muß die Zapfwelle
ausgekuppelt, der Motor abgeschaltet und der
Zündschlüssel abgezogen sein.
2 - Regelmäßig kontrollieren, ob Schrauben und
Muttern fest angezogen sind. Notfalls anziehen.
3 - Vor Wartung einer Maschine in angehobener
Stellung diese mit einem geeigneten Mittel
abstützen.
4 - Beim Austausch eines Funktionsteiles (Schaufel
bei Streuern oder Schare bei Drillmaschinen)
Schutzhand-
schuhe tragen und nur geeignete Werkzeuge
benutzen.
5 - Zum Schutz der Umwelt ist es verboten, Öl, Fett
und Filter jeder Art wegzuwerfen oder auszugießen.
Sie sind von darauf spezialisierten Unternehmen zu
entsorgen.
6 - Vor Eingri an der elektrischen Leitung die
Stromzufuhr unterbrechen.
7 - Verschleiß ausgesetzte Schutzvorrichtungen
müssen regelmäßig kontrolliert werden. Sie sofort
austauschen, wenn schadhaft.
8 - Ersatzteile müssen den vom Konstrukteur
festgelegten Normen und Kennwerten entsprechen.
Nur Ersatzteile des Herstellers verwenden!
9 - Vor Elektroschweißarbeiten am Schlepper
oder der angehängten Maschine die Kabel des
Wechselstromgenerators und der Batterie abziehen.
10 - Reparaturen an Organen, die unter Spannung
oder Druck stehen (Federn, Druckspeicher, usw...)
setzen eine ausreichende Qualikation voraus und
erfordern Werkzeuge; sie dürfen daher nur von
qualiziertem Personal durchgeführt werden.
SCHUTZ DES BENUTZERS
1 - Die Abdeckungen oder andere Bereiche der
Maschine nicht betreten, mit Ausnahme der Zonen
(Leitern, Plattform, Zugangswege zum Arbeits- oder
Einstellungsplatz)
2 - Vor jedem Eingri an der Maschine sicherstellen,
dass sie nicht versehentlich eingeschaltet werden
kann.
3 - Es wird empfohlen, einen Erste-Hilfe-Kasten zur
Hand zu haben.
4 - Jeden Kontakt von Produkten wie Schmiermittel,
Lösungsmittel, Frostschutzmittel, Reinigungsmittel
und Panzenschutzmittel mit Haut, Augen und
Mund vermeiden.
5 - Falls es zu einem Kontakt kommt, sofort einen
Arzt aufsuchen.
6 - Die Anweisungen auf den Sicherheitsetiketten
der Behälter der verwendeten Produkte sind streng
einzuhalten.
7 - Die unter Druck stehende Hydrauliküssigkeit
kann mit so viel Kraft austreten, dass sie durch
die Haut dringen und schwere Verletzungen
verursachen kann. In diesem Fall sofort einen Arzt
aufsuchen.
8 - Beim Laden, Einstellen, Verwenden,
Instandhalten und Waschen der Maschine
muss der Benutzer für die mit der Maschine
verwendeten Produkte geeignete persönliche
Schutzausrüstungselemente tragen. Der Benutzer
muss durch einen Overall, Handschuhe, Brille,
Sicherheitsschuhe und Maske geschützt sein. Diese
Schutzelemente müssen einen ausreichenden
Schutz für die mit der Maschine verwendeten
Produkte sicherstellen. Die Sicherheitsvorschriften
der verwendeten Produkte sind zu beachten.
UMWELTSCHUTZ
1 - Darauf achten, Altfette und Stoe wie Öl, Fett
oder Produktreste nach der Verwendung nicht auf
den Boden oder in die Kanalisation zu schütten.
2 - Es ist verboten, Reifen in der Natur zu lagern, zu
entsorgen oder abzustellen oder sie zu verbrennen.
Sie müssen bei einem zugelassenen Händler oder
einer Sammelstelle abgegeben werden.
3 - Das Panzenschutzmittel nur bei günstigen
Wetterbedingungen für eine maximale Wirksamkeit
anwenden, um die Auswirkung dieses Produkts auf
die Umwelt so gering wie möglich zu halten
DE
Presc_Secu_LG_3_P2_machine_DE

AVANT LA MISE EN ROUTE Pages
• A Préconisation d’utilisation 1415
MISE EN ROUTE Pages
• A Préparation de la machine 1617
• B Manutention 1617
• C Attelage à l’outil de travail du sol 1819
• D Branchement Hydraulique 2021
• E Branchement Electrique 2223
• F Turbine 2425
• G Contrôle tracteur 2627
• H Déplacement routier 3233
• I Travail du sol sans semis 3435
• J Manœuvre en bout de champ 3435
• K Passerelle de chargement 3637
• L Remplissage de la trémie 3839
RÉGLAGES Pages
• A Réglage du débit 4041
• B Traceurs 4245
• C Réglage du terrage 4647
• D Réglage de la herse de recouvrement 4849
• E Débrayage demi-semoir 5051
• F Jalonnage 5053
ENTRETIEN Pages
• A Vérication 5455
• B Démontage - Remontage du doseur 5657
• C Nettoyage 5859
• D Graissage 5859
• E Caractéristiques techniques 6061
• F Positions Autocollants 6263
• G Remisage 6465
• H Vidange de la trémie 6465
EQUIPEMENTS Pages
• A Compteur d’hectares 6667
• B Décrottoir de roue plombeuse 6869
• C Eclairage de trémie et phares de travail (Option) 6869
TABLEAUX DE RÉGLAGE Pages
• A Tableaux de réglage 7071
Français SOMMAIRE
Lire attentivement la notice avant l’utilisation. En français suivre le symbole FR
1
2
3
4
5
6
Zapfwelle den Vorschriften des Herstellers
entsprechen.
9 - Vor Kuppeln der Zapfwelle kontrollieren, ob sich
keine Personen oder Tiere in Nähe der Maschine
benden.
10 - Die Zapfwelle auskuppeln, wenn Gefahr
besteht, daß die vom Hersteller vorgeschriebenen
Grenzen des Gelenkwellenwinkels überschritten
werden.
11 - Vorsicht! Nach Auskuppeln der Zapfwelle
können Teile der Maschine noch einige Zeit
nachlaufen. Sich ihnen nie vor völligem Stillstand
nähern.
12 - Bei Abbau der Maschine die Gelenkwellen auf
den dafür vorgesehenen Haltern ablegen.
13 - Nach Abziehen der Gelenkwelle von
der Schlepperzapfwelle muß diese mit ihrer
Schutzkappe bedeckt werden.
14 - Schadhafte Schutzvorrichtungen der Zapfwelle
und der Gelenkwellemüssen sofort ausgewechselt
werden.
HYDRAULIKLEITUNG
1 - Vorsicht! Die Hydraulikleitung steht unter Druck.
2 - Bei Montage von Zylindern oder
Hydraulikmotoren auf den korrekten Anschluß
gemäß Anweisungen des Herstellers achten.
3 - Vor Anschluß eines Schlauches an der
Hydraulikleitung des Schleppers dafür sorgen, daß
die schlepper- und maschinenseitigen Leitungen
nicht unter Druck stehen.
4 - Dem Benutzer der Maschine wird zur Vermeidung
falscher Anschlüsse dringend geraten, die
Kennzeichnungen auf den Hydraulikanschlüssen
zwischen Schlepper und Maschine zu beachten, da
sonst die Gefahr einer Funktionsumkehrung besteht.
(z.B.: Heben/Senken).
5 - Einmal im Jahr die Hydraulikschläuche
kontrollieren auf:
. Beschädigung der Außenschicht
. Porosität der Außenschicht
. Verformung ohne Druck und unter Druck
. Zustand der Verbindungen und Dichtungen.
Die maximale Benutzungsdauer der Schläuche
ist 6 Jahre. Beim Auswechseln darauf achten,
daß nur Schläuche verwendet werden, deren
Eigenschaften und Qualität den Vorschriften des
Maschinenkonstrukteurs entsprechen.
6 - Bei Feststellung einer undichten Stelle alle
Vorsichtsmaßnahmen zur Unfallverhütung treen.
7 - Eine unter Druck stehende Flüssigkeit,
insbesondere das Öl der Hydraulikleitung, kann
die Haut durchdringen und schwere Verletzungen
verursachen! Bei Verletzungen sofort Arzt
Konsultieren; Infektionsgefahr!
8 - Vor jedem Eingri in die Hydraulikanlage
Maschine ablassen, Anlage drucklos schalten, Motor
abstellen und Zündschlüssel abziehen.
WARTUNG
1 - Vor Instandsetzungs-, Wartungs- oder
Reparaturarbeiten sowie bei Ermitteln einer Pannen-
oder Betriebsstörungsquelle muß die Zapfwelle
ausgekuppelt, der Motor abgeschaltet und der
Zündschlüssel abgezogen sein.
2 - Regelmäßig kontrollieren, ob Schrauben und
Muttern fest angezogen sind. Notfalls anziehen.
3 - Vor Wartung einer Maschine in angehobener
Stellung diese mit einem geeigneten Mittel
abstützen.
4 - Beim Austausch eines Funktionsteiles (Schaufel
bei Streuern oder Schare bei Drillmaschinen)
Schutzhand-
schuhe tragen und nur geeignete Werkzeuge
benutzen.
5 - Zum Schutz der Umwelt ist es verboten, Öl, Fett
und Filter jeder Art wegzuwerfen oder auszugießen.
Sie sind von darauf spezialisierten Unternehmen zu
entsorgen.
6 - Vor Eingri an der elektrischen Leitung die
Stromzufuhr unterbrechen.
7 - Verschleiß ausgesetzte Schutzvorrichtungen
müssen regelmäßig kontrolliert werden. Sie sofort
austauschen, wenn schadhaft.
8 - Ersatzteile müssen den vom Konstrukteur
festgelegten Normen und Kennwerten entsprechen.
Nur Ersatzteile des Herstellers verwenden!
9 - Vor Elektroschweißarbeiten am Schlepper
oder der angehängten Maschine die Kabel des
Wechselstromgenerators und der Batterie abziehen.
10 - Reparaturen an Organen, die unter Spannung
oder Druck stehen (Federn, Druckspeicher, usw...)
setzen eine ausreichende Qualikation voraus und
erfordern Werkzeuge; sie dürfen daher nur von
qualiziertem Personal durchgeführt werden.
SCHUTZ DES BENUTZERS
1 - Die Abdeckungen oder andere Bereiche der
Maschine nicht betreten, mit Ausnahme der Zonen
(Leitern, Plattform, Zugangswege zum Arbeits- oder
Einstellungsplatz)
2 - Vor jedem Eingri an der Maschine sicherstellen,
dass sie nicht versehentlich eingeschaltet werden
kann.
3 - Es wird empfohlen, einen Erste-Hilfe-Kasten zur
Hand zu haben.
4 - Jeden Kontakt von Produkten wie Schmiermittel,
Lösungsmittel, Frostschutzmittel, Reinigungsmittel
und Panzenschutzmittel mit Haut, Augen und
Mund vermeiden.
5 - Falls es zu einem Kontakt kommt, sofort einen
Arzt aufsuchen.
6 - Die Anweisungen auf den Sicherheitsetiketten
der Behälter der verwendeten Produkte sind streng
einzuhalten.
7 - Die unter Druck stehende Hydrauliküssigkeit
kann mit so viel Kraft austreten, dass sie durch
die Haut dringen und schwere Verletzungen
verursachen kann. In diesem Fall sofort einen Arzt
aufsuchen.
8 - Beim Laden, Einstellen, Verwenden,
Instandhalten und Waschen der Maschine
muss der Benutzer für die mit der Maschine
verwendeten Produkte geeignete persönliche
Schutzausrüstungselemente tragen. Der Benutzer
muss durch einen Overall, Handschuhe, Brille,
Sicherheitsschuhe und Maske geschützt sein. Diese
Schutzelemente müssen einen ausreichenden
Schutz für die mit der Maschine verwendeten
Produkte sicherstellen. Die Sicherheitsvorschriften
der verwendeten Produkte sind zu beachten.
UMWELTSCHUTZ
1 - Darauf achten, Altfette und Stoe wie Öl, Fett
oder Produktreste nach der Verwendung nicht auf
den Boden oder in die Kanalisation zu schütten.
2 - Es ist verboten, Reifen in der Natur zu lagern, zu
entsorgen oder abzustellen oder sie zu verbrennen.
Sie müssen bei einem zugelassenen Händler oder
einer Sammelstelle abgegeben werden.
3 - Das Panzenschutzmittel nur bei günstigen
Wetterbedingungen für eine maximale Wirksamkeit
anwenden, um die Auswirkung dieses Produkts auf
die Umwelt so gering wie möglich zu halten
DE
Presc_Secu_LG_3_P2_machine_DE

BEFORE STARTUP Pages

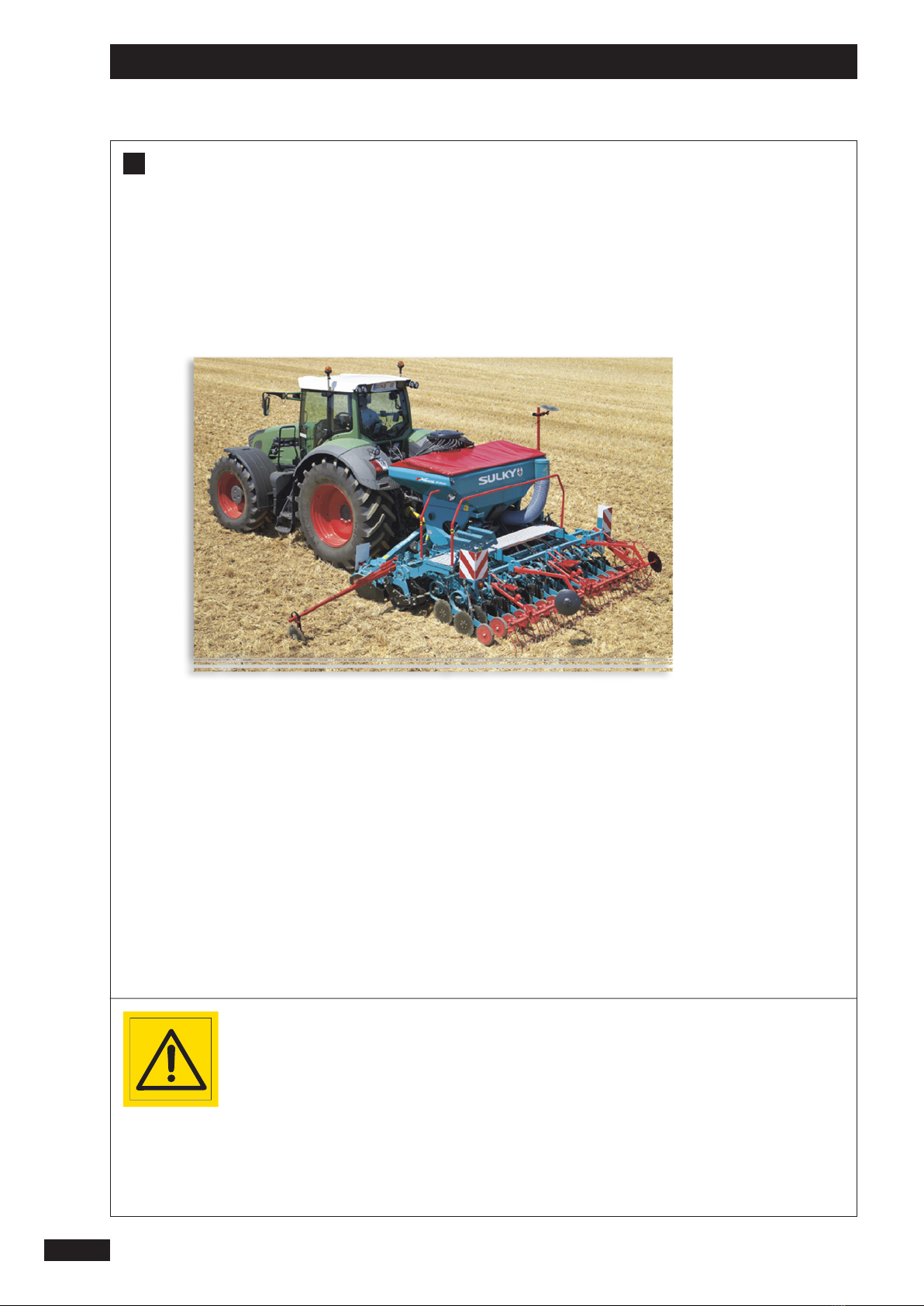

• A Recommendations for use 1415
STARTUP Pages
• A Preparing the machine 1617
• B Handling 1617

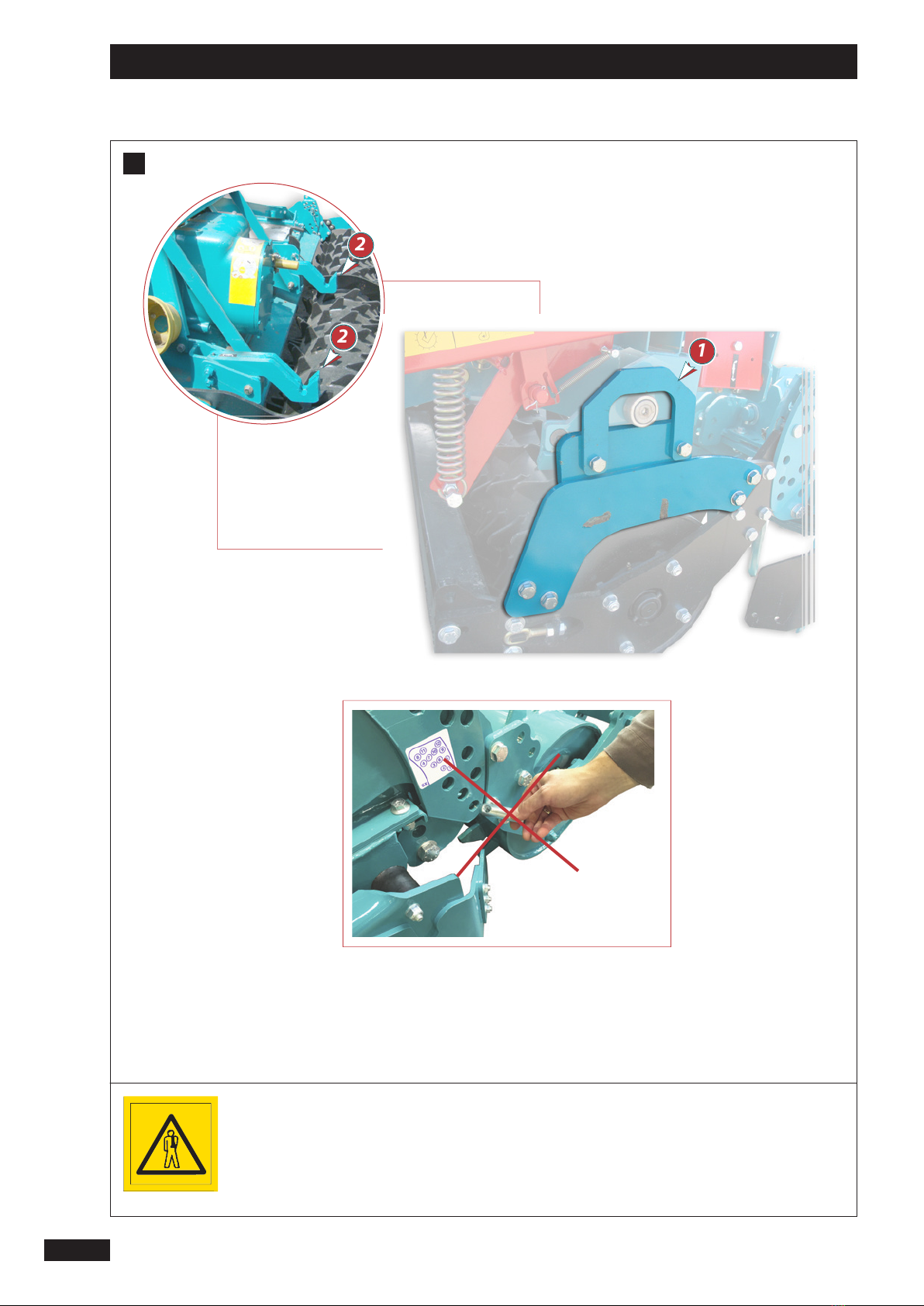

• C Hitching to the cultivator 1819
• D Hydraulic Connection 2021
• E Electrical connection 2223
• F Fan 2425
• G Tractor control 2829
• H Road transport 3233
• I Cultivating without drilling 3435
• J End of eld manoeuvres 3435
• K Loading platform 3637
• L Filling the hopper 3839
SETTINGS Pages
• A Setting the ow 4041
• B Markers 4245
• C Depth control 4647
• D Adjusting the covering harrow 4849
• E Disengaging the half drill 5051
• F Tramlining 5053
MAINTENANCE Pages
• A Verication 5455
• B Removing-reinstalling the doser 5657
• C Cleaning 5859
• D Lubrication 5859
• E Technical specications 6061
• F Sticker positions 6263
• G Storage 6465
• H Emptying the hopper 6465
ACCESSORIES Pages
• A Areameter 6667
• B Depth wheel scraper 6869
• C Hopper lighting and working lights 6869
SETTING CHARTS Pages
• A Setting charts 7071
English CONTENTS
Read the manual carefully before use. For English follow the symbol. EN
1
2
3
4
5
6

VORBEMERKUNGEN Seite
• A Bedienungsempfehlungen 1415
INBETRIEBSETZUNG Seite
• A Vorbereitung der Maschine 1617
• B Handhabung 1617
• C Anbau an das Bodenbearbeitungsgerät 1819
• D Hydraulischer Anschluss 2021
• E Elektrischer Anschluss 2223
• F Turbine 2425
• G Schleppersteuerung 3031
• H Straßentransport 3233
• I Bodenbearbeitung ohne Aussaat 3435
• J Manövrieren am Feldende 3435
• K Ladelaufsteg 3637
• L Füllen des Tanks 3839
EINSTELLUNGEN Seite
• A Einstellung der Saatmenge 4041
• B Spurreißer 4245
• C Schardruck einstellen 4647
• D Einstellung des Saatstriegels 4849
• E Auskoppeln der Säanlage auf halber Breite 5051
• F Fahrgassenmarkierung 5053
WARTUNG Seite
• A Kontrolle 5455
• B Ausbau und Wiedereinbau des Dosierorgans 5657
• C Reinigung 5859
• D Schmierung 5859
• E Technische Daten 6061
• F Sicherheitsaufkleber 6263
• G Abstellen 6263
• H Leeren des Tanks 6465
AUSRÜSTUNGEN Seite
• A Hektarzähler 6667
• B Radabstreifer für die Andruckrollen 6869
• C Tankbeleuchtung und Arbeitsscheinwerfer 6869
EINSTELLTABELLEN Seite
• A Einstelltabellen 7071
Deutsch VERZEICHNIS
Anweisung vor Benutzung sorgfältig durchlesen. Die deutsche Fassung ist mit
gekennzeichnet. DE
1
2
3
4
5
6

Lors des semis, il est absolu-
ment nécessaire de relever la
machine pour faire un de-
mi-tour dans le champ.
Il n’est pas souhaitable de dé-
crire des courbes trop pronon-
cées en semant.
La responsabilité du construc-
teur est totalement dégagée en
cas d’accident survenant lors
d’une utilisation de la machine
non-conforme aux prescrip-
tions.
When drilling, it is absolutely
essential to lift the machine up
when turning in the eld.
It is not advisable to turn too
tightly when drilling.
The manufacturer cannot be
held responsible for any acci-
dent occurring due to improper
use of the machine.
Beim Aussäen muss die
Maschine beim Wenden im Feld
unbedingt angehoben werden.
Es ist nicht zu empfehlen, beim
Säen zu enge Kurven zu fahren.
Für Unfälle wegen Nichtbeach-
tung der Bedienungsvorschrif-
ten ist der Hersteller nicht
verantwortlich.
A
14
Avant la mise en route /Before start-up / Vorbemerkungen

ABedienungsempfehlungen
Die Drillmaschine ist darauf ausgelegt, alle gängigen Saatarten
unter sehr verschiedenen Voraussetzungen säen zu können.
Dazu ist es jedoch erforderlich, die Herstellerempfehlungen zu
beachten und mit Vorsicht und Vernunft vorzugehen.
Die Drillmaschine darf nur von qualiziertem Personal bedient
werden.
Beim Säen können zu feuchte bzw. zu trockene
Bodenverhältnisse auftreten, unter denen die Drillmaschine
nicht korrekt funktionieren kann.
Einige dieser heiklen Situationen können zu Beschädigungen an
der Drillmaschine oder am Boden führen.
Der Hersteller kann für Schäden durch unrichtige Verwendung
nicht verantwortlich gemacht werden.
Jede vom Hersteller nicht genehmigte Änderung des Gerätes
führt automatisch zur Annullierung der Garantie.
Die Aussaat bei vereinfachter Bodenvorbereitung muss auf
planiertem und gut angedrücktem Boden erfolgen, wobei die
verbleibenden Panzenreste vorher gut verteilt werden müssen.
Steine, Felsen, Baumstümpfen oder andere Hindernisse sind
unbedingt zu berücksichtigen. Die Führung der Drillmaschine
ist an diese Hindernisse anzupassen.
Bei Einsaat mit vereinfachter Bodenvorbereitung darf die
Fahrgeschwindigkeit 12 km/h nicht überschreiten.
Jedoch muß die Geschwindigkeit entsprechend der
Bodenbearbeitungsgeräte angepaßt werden. Dann sehen Sie
nach der Bedienungsanleitung des Bodenbearbeitungsgerät.
Die niedrigste Geschwindigkeit wird als Maßstab dienen.
Selbst bei bestimmungsgemäßer Verwendung können
Unterschiede in den Ergebnissen der Saatausbringung und
des Panzenaufgangs trotz Sorgfalt des Herstellers bei der
Fertigung dieser Sämaschine nicht völlig ausgeschlossen
werden.
Die für die Aussaatqualität bei Direkteinsaat und bei
vereinfachter Bodenvorbereitung verantwortlichen Faktoren
sind sehr unterschiedlich:
Saatqualität (Pillieren, Behandlung, Dichte, Lebenskraft,
Keimfähigkeit in Prozent usw.)
Problem der Bodenstruktur oder der heterogenen
Beschaenheit des Bodens, Vorliegen von Schädlingen
(Schnecken, Feldmäuse).
ARecommendations for use
The seed drill has been designed and constructed for drilling
all kinds of commonly used seeds in a variety of dierent
situations.
Nevertheless, it is essential to follow the manufacturer’s
recommendations and to work carefully and sensibly.
It must be used only by skilled and trained operators.
It is possible that there will be occasions where the ground is
either too wet or too dry to use the drill properly.
In some of these dicult conditions, using your drill may
result in damage to the machinery or to the soil.
The manufacturer shall not be liable for any damage
caused by improper use.
Any modication to the machine that is made without the
approval of the manufacturer will automatically void the
warranty provided by the manufacturer.
Minimum tillage drilling must be carried out on level, rmly
consolidated ground where the harvest residues have been
properly incorporated beforehand.
The presence of stones, rocks, stumps or other obstacles
must be taken into account. The drill must be driven
appropriately.
The operating speed for drilling must not exceed 12 km/h.
However, it’s compulsory to adapt the speed according to
the soil cultivation tool, in this case, check in the user book
and the lowest speed will be the reference
Even with proper use, variations regarding the seeds
growing and their nal results cannot be totally ruled out,
despite the care the manufacturer has given in designing
and manufacturing this seed drill.
The factors that may have an impact on the success of
drilling are:
Seed quality (coatings, treatments, density, vigour,
germination rate, etc.)
Problems with the structure or heterogeneity of the soil,
presence of pests (slugs, eld mice).
APréconisation d’utilisation
Le semoir est conçu et construit pour semer toutes les
semences courantes dans des situations très diérentes.
Toutefois, il est indispensable de respecter les
recommandations du constructeur et de travailler avec
prudence et bon sens.
Il doit être utilisé exclusivement par du personnel qualié et
formé.
Lors de son utilisation, il est possible de rencontrer des
situations où les sols sont trop humides ou au contraire
trop secs pour pouvoir faire fonctionner correctement votre
semoir.
Certaines de ces situations diciles peuvent conduire à des
dommages pour votre semoir ainsi qu’à votre sol.
Le constructeur ne peut pas être tenu pour responsable des
dommages occasionnés lors d’une utilisation inappropriée.
Toute modication de la machine opérée sans l’accord du
constructeur annule automatiquement toute garantie du
constructeur.
Les semis sur préparations simpliées doivent être pratiqués
sur un sol nivelé et fermement rappuyé avec des résidus de
récolte correctement répartis au préalable.
La présence de cailloux, rochers, souches ou autres
obstacles doit absolument être prise en compte et la
conduite du semoir doit être adaptée.
La vitesse d’utilisation ne doit pas excéder 12 km/h en semis.
Cependant, il est obligatoire d’adapter sa vitesse en fonction
de l’outil de travail du sol, dans ce cas consulter la notice
d’utilisation de l’outil de travail du sol. La vitesse la moins
élevée servira alors de référence.
Des variations dans les résultats des semis et leurs levées ne
peuvent être totalement exclues malgré le soin apporté par
le constructeur dans la conception et la fabrication de ce
semoir, même lors d’une utilisation
conforme.
Les facteurs pouvant intervenir dans le succès des semis
sont :
Qualité des semences (enrobages, traitements, densité,
vigueur, taux de germinabilité, etc)
Problème de structure ou d’hétérogénéité des sols,
présence de ravageurs (limaces, mulots).
15
FR
EN
DE
1
Avant la mise en route /Before start-up / Vorbemerkungen

Ne lever le semoir qu’avec la
trémie vide et sans l’outil de
travail du sol.
Assurez-vous qu’il n’y ait
personne autour de la machine
lors de la manipulation.
Do not lift the seed-drill unless
the seed box is empty and the
cultivating implement remo-
ved.
Make sure that there is no-one
around the machine during
handling operations.
Die Drillmaschine nur mit
leerem Saatkasten und ohne
Bodenbearbeitungsgerät
heben.
Sich vergewissern, daß sich
dabei niemand im Maschinen-
bereich aufhält.
B
16
Mise en route /Start-up / Inbetriebsetzung

AVorbereitung der Maschine
- Bei Lieferung prüfen, ob die Drillmaschine komplett ist.
- Prüfen, ob sich kein Fremdkörper im Saatkasten bendet.
Die Sämaschine darf nur für die Arbeiten eingesetzt werden,
für die sie bestimmt ist.
- Prüfen, ob die Maschine nicht beim Transport beschädigt
wurde.
Nur bei Abnahme der Maschine formulierte Reklamationen
können berücksichtigt werden.
- Eventuelle Schäden vom Spediteur feststellen lassen.
- Im Zweifels- oder Streitfall Ihren Verkäufer informieren.
BHandhabung
- Zur Handhabung der Drillmaschine ausschließlich die
dazu angeschweißten Ringe benutzen.
APreparing the machine
- On delivery, check that the seed drill is complete.
- Ensure that there are no foreign bodies in the seed box.
The seed drill should only be used for tasks for which 
it has been designed.
- Check that the machine has not suered any damage
during transport.
Only claims made on receipt of the machine will be
considered.
- Any damage by the carrier should be reported.
- If there is any doubt or dispute, please contact your dealer.
BHandling
- Only the welded rings provided should be used to handle
the seed drill.
APréparation de la machine
- Au moment de la livraison, vérier que le semoir est
complet.
- Assurez-vous qu’il n’y ait pas de corps étrangers dans la
trémie.
Le semoir ne doit être utilisé que pour les travaux pour
lesquels il a été conçu.
- Vérier que la machine n’a subi aucun dommage en cours
de transport.
Seules les réclamations formulées à réception de la machine
pourront être prises en considération.
- Faire constater d’éventuels dégâts par le transporteur.
- En cas de doute ou de litige, adressez-vous à votre
revendeur.
BManutention
- Pour manipuler le semoir, utiliser uniquement les anneaux
soudés prévus à cet eet
17
FR
EN
DE
2
Mise en route /Start-up / Inbetriebsetzung

2
2
1
Vérier que le semoir soit bien
stable sur ses béquilles.
Bien respecter l’ordre des
opérations.
Assurez-vous qu’il n’y ait
personne autour de la machine
lors de la manipulation.
Check that the seed drill is
perfectly stable on its parking
supports.
Make sure that there is no-one
around the machine during
handling operations.
Prüfen, ob der drillmaschine
fest auf seinen Stützen liegt.
Reihenfolge der Arbeitsgänge
einhalten.
Sich vergewissern, daß sich
dabei niemand im Maschinen-
bereich aufhält.
C
18
Mise en route /Start-up / Inbetriebsetzung

CAnbau an das Bodenbearbeitungsgerät
Die Inbetriebsetzung muss auf vollständig achem
Untergrund erfolgen und die Drillmaschine muss
stabil sein.
Sicherstellen, dass genügend Platz vorhanden ist und
sich niemand im Maschinenbereich bendet.
Anbau
Gerät auf Parkstützen
- Riegel der Packerwalze abnehmen.
- Egge bis unter die Drillmaschine zurücksetzen.
- Egge anheben, um die Kopplungshaken an den
unteren Anbaupunkten der Drillmaschine einhängen zu
können.
- 3. Anbaupunkt installieren und die Kopplungshaken an
den unteren Anbaupunkten der Drillmaschine feststellen.
- Drillmaschine anheben und Parkstützen abnehmen.
- Gerät vorsichtig am Boden abstellen, um die Reibrollen
der Drillmaschine mit der Packerwalze in Kontakt zu
bringen.
- Verriegeln durch Wiedereinsetzen der Riegel und
Arretieren der Schrauben.
Abkuppeln
- Obenstehende Montageschritte in umgekehrter
Reihenfolge durchführen.
Drillmaschine nur mit leerem Tank auf die
Stützen abstellen.
Verwenden Sie niemals die unteren Anschläge
der Rolle des Bodenbearbeitungsgeräts
CHitching to the cultivator
This operation should be carried out on perfectly
level ground and the seed drill must be stable.
Check that the area is clear and no-one is standing
next to the machine.
Hitching
With the seed drill on its parking stand
- Remove the latches from the Packer roller.
- Reverse the harrow under the drill.
- Raise the harrow to engage the hooks in the lower
xing points of the drill.
- Install the top link, and secure the hooks in the lower
xing points of the drill.
- Raise the drill and remove the parking supports.
- Carefully rest the unit on the ground in order to bring the
rollers of the drill in contact with the Packer.
- Lock by replacing the latches and by tightening the
screws.
Unhitching
- Carry out the above operation in reverse.
Only stand the drill on its parking supports
when the hopper is empty.
Never use the lower stops of the roller of the soil
working equipment
CAttelage à l’outil de travail du sol
Cette opération doit être réalisée sur sol parfaitement
plat et le semoir doit être stable.
Assurez- vous que l’aire soit dégagée et qu’il n’y ait
personne autour de la machine.
Attelage
Semoir sur béquille
- Retirer les verrous du rouleau Packer.
- Reculer la herse sous le semoir.
- Relever la herse pour enclencher les crosses dans les
points bas de xation du semoir.
- Installer le 3ème point, et bloquer les crosses sur les points
de xation bas du semoir.
- Lever le semoir et retirer les béquilles.
- Reposer doucement l’ensemble sur le sol an d’amener les
galets du semoir en contact avec le Packer.
- Verrouiller en replaçant les verrous et en bloquant les vis.
Dételage
- Réaliser l’ensemble des opérations précédentes dans le
sens inverse.
Ne poser le semoir sur ses béquilles que trémie
vide.
Ne jamais utiliser les butées basses du rouleau
de l’outil de travail du sol.
19
FR
EN
DE
2
Mise en route /Start-up / Inbetriebsetzung

Il est recommandé de réaliser
l’alimentation directement
depuis la batterie pour éviter
toute microcoupure.
Veillez à garder propre les
prises hydrauliques Push Pull.
We recommend that the unit
is connected directly to the
battery to ensure a constant
power supply.
Make sure that the hydraulic
push-pull connector is kept
clean.
Wir empfehlen eine Direkt-
versorgung ab Batterie zur
Vermeidung von Mikroabschal-
tungen.
Push-Pull-Hydraulikstecker
sauber halten.
D
20
Mise en route /Start-up / Inbetriebsetzung
