Westfalia 80 56 55 User manual

Artikelnummer des Zusatzhinweises 84 78 68
Achtung: Bitte beachten Sie die nachfolgende Zusatzinformation zu
dem Artikel Kreissägeblatt-Schärfgerät, Artikel 80 56 55!
Sehr geehrte Westfalia-Kundin,
sehr geehrter Westfalia-Kunde,
Auf Seite 6 der Bedienungsanleitung wird das Schleifen des
Zahnrückens beschrieben. Bitte beachten Sie, dass diese Funktion
mit der beigefügten Schleifscheibe nicht möglich ist. Mit der
beigefügten Schleifscheibe kann nur die Zahnbrust geschliffen
werden.
Wir bitten diesen Fehler in der Anleitung zu entschuldigen.
Für Rückfragen stehe ich Ihnen selbstverständlich unter der kostenlosen
Telefonnummer 0800 –355 0 355 gerne zur Verfügung.
mit freundlichen Grüßen
Ihr
Stefan Stahl
Westfalia Werkzeugcompany GmbH & Co. KG

Attention: Please read the following instruction carefully prior to
operate the circular saw blade sharpener, article number 80 56 55!
Dear Westfalia Customer,
On page 15 of the manual the process how to grind the back of the
tooth is described. Please note that this function is not possible
with the included grinding disc. With the included grinding disc
only the front of the tooth can be sharpened.
Please excuse the error in the manual.
Should you have further questions then please do not hesitate to contact
me on: 0844 557 5070.
Kind Regards
Steven Smith
Westfalia Werkzeugcompany GmbH & Co. KG

Kreissägeblatt-Schär
f
gerät
A
rtikel Nr. 80 56 55
Circular Saw Blade Sharpener
A
rticle No. 80 56 55
Originalbetriebsanleitung
Original Instructions

II
Instruction manuals provide valuable hints for using your new device. They
enable you to use all functions, and they help you avoid misunderstandings
and prevent damage.
Please take the time to read this manual carefully and keep it for future
reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit
Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und
sie helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe durchzule-
sen und bewahren Sie diese für späteres Nachlesen gut auf.
Sehr
g
eehrte Damen und Herren
Dear Customers

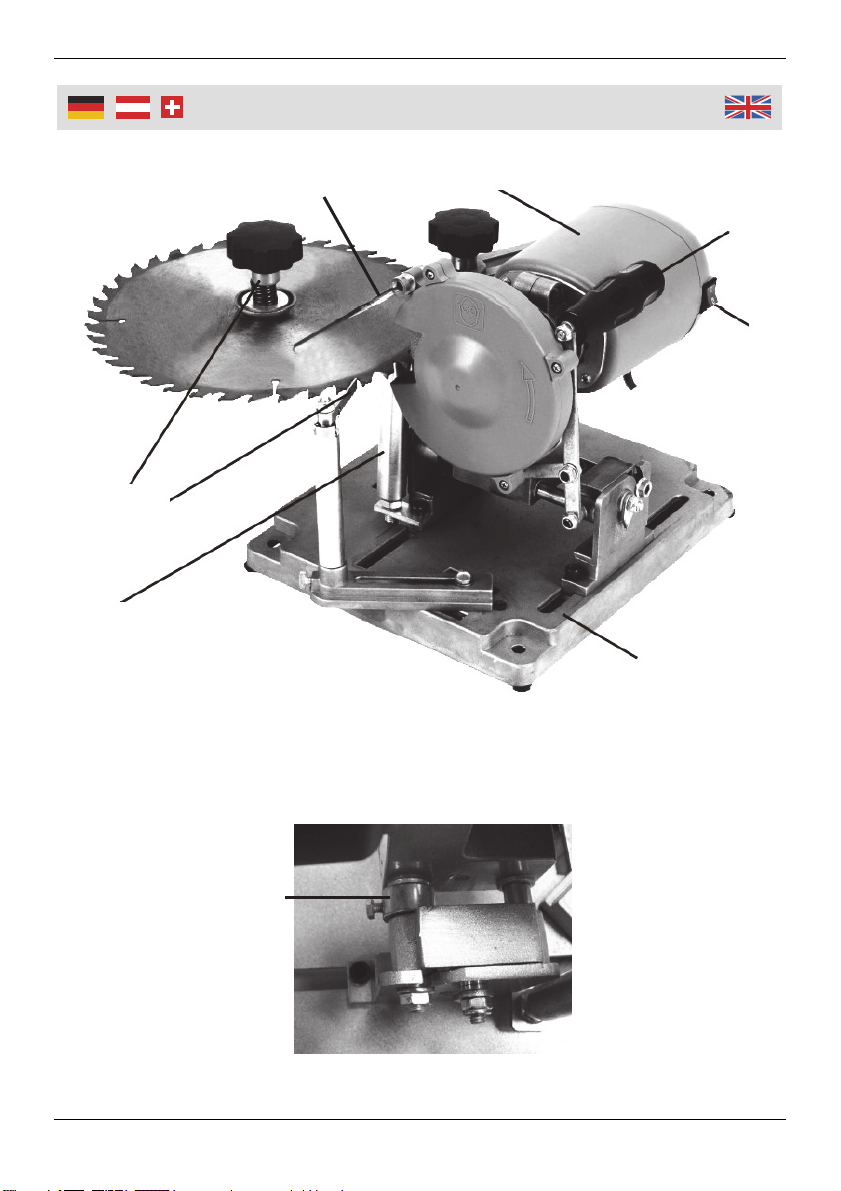

III
A
G
F
E
C
B
D
H
I
Übersicht
|
Overvie
w

IV
Technische und optische Veränderun-
gen können im Zuge der Weiterent-
wicklung des Produktes ohne Ankün-
digung von Westfalia vorgenommen
werden.
In the interest of continuous improve-
ment of our products, technical
specifications are subject to alteration
without prior notice.
A Grundplatte Base Plate
B Sägeblattstütze Saw Blade Support
C Sägeblattaufnahme Saw Blade Holder
D Federanschlag Spring Adjustment Stop
E Motor Motor
F Hebel Lever
G EIN/AUS-Schalter ON/OFF Switch
H Tiefenanschlag Depth Stop
I Schutzabdeckung Protective Cover
Übersicht
|
Overvie
w

1
Table of Contents
Inhaltsverzeichnis
Sicherheitshinweise............................................................................. Seite 2
Zusammenbau .................................................................................... Seite 2
Inbetriebnahme ................................................................................... Seite 5
Einrichten der Maschine...................................................................... Seite 5
Ausrichtung des Sägeblattes............................................................... Seite 6
Einstellungsbeispiele für verschiedene Sägeblätter ........................... Seite 7
Tiefenanschlag .................................................................................... Seite 7
Sägeblattstütze.................................................................................... Seite 9
Verschränkungen ................................................................................ Seite 9
Schärfen von Kreissägeblättern .......................................................... Seite 9
Wartung und Reinigung....................................................................... Seite 10
Technische Daten ............................................................................... Seite 20
Safety Notes........................................................................................ Page 11
Assembly............................................................................................. Page 12
Operation............................................................................................. Page 14
Setting up the Machine ....................................................................... Page 14
Alignment of the Saw Blade ................................................................ Page 15
Examples for Adjustments for different Saw Blades........................... Page 17
Depth Stop .......................................................................................... Page 17
Saw Blade Support.............................................................................. Page 18
Offset Teeth......................................................................................... Page 18
Grinding Circular Saw Blades ............................................................. Page 18
Cleaning and Maintenance ................................................................. Page 19
Technical Data .................................................................................... Page 20

2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen die beigefügten
Allgemeinen Sicherheitshinweise sowie folgende Hinweise:
Halten Sie das Gerät außerhalb der Reichweite von Kindern. Es ist kein
Spielzeug.
Verwenden Sie das Gerät gemäß dieser Bedienungsanleitung. Er ist nicht
für den gewerblichen Dauereinsatz vorgesehen.
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden
durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
Überzeugen Sie sich, dass die Netzspannung mit den Angaben auf dem
Typenschild übereinstimmt.
Die Kreissägeblatt-Schärfmaschine ist zum Schärfen von Kreissägeblättern
bis zum eine Durchmesser von 400 mm geeignet.
Verwenden Sie nur von Westfalia für diese Maschine empfohlene
Zubehörteile.
Tragen Sie beim Arbeiten immer eine Schutzbrille. Tragen Sie
geeignete Kleidung. Legen Sie vor der Arbeit Schmuck ab und
binden Sie lange Haare fest.
Schützen Sie Ihr Gehör. Tragen Sie Gehörschutz.
Kommen Sie mit Ihren Händen nicht an das Sägeblatt.
Betreiben Sie das Gerät niemals ohne Schutzabdeckung und vergewissern
Sie sich, dass alle Teile fest montiert sind, bevor Sie das Gerät einschalten.
Fixieren Sie das Gerät immer auf einer stabilen Unterlage.
Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet oder durch
Herunterfallen beschädigt wurde. Zerlegen Sie das Gerät nicht und unter-
nehmen Sie keine eigenen Reparaturversuche. Wenden Sie sich an die
Kundenbetreuung.
Beachten Sie die maximale Einschaltdauer des Kreissägeblattschärfgerä-
tes. Siehe hierzu die technischen Daten auf Seite 20.

3
Zusammenbau und Benutzun
g

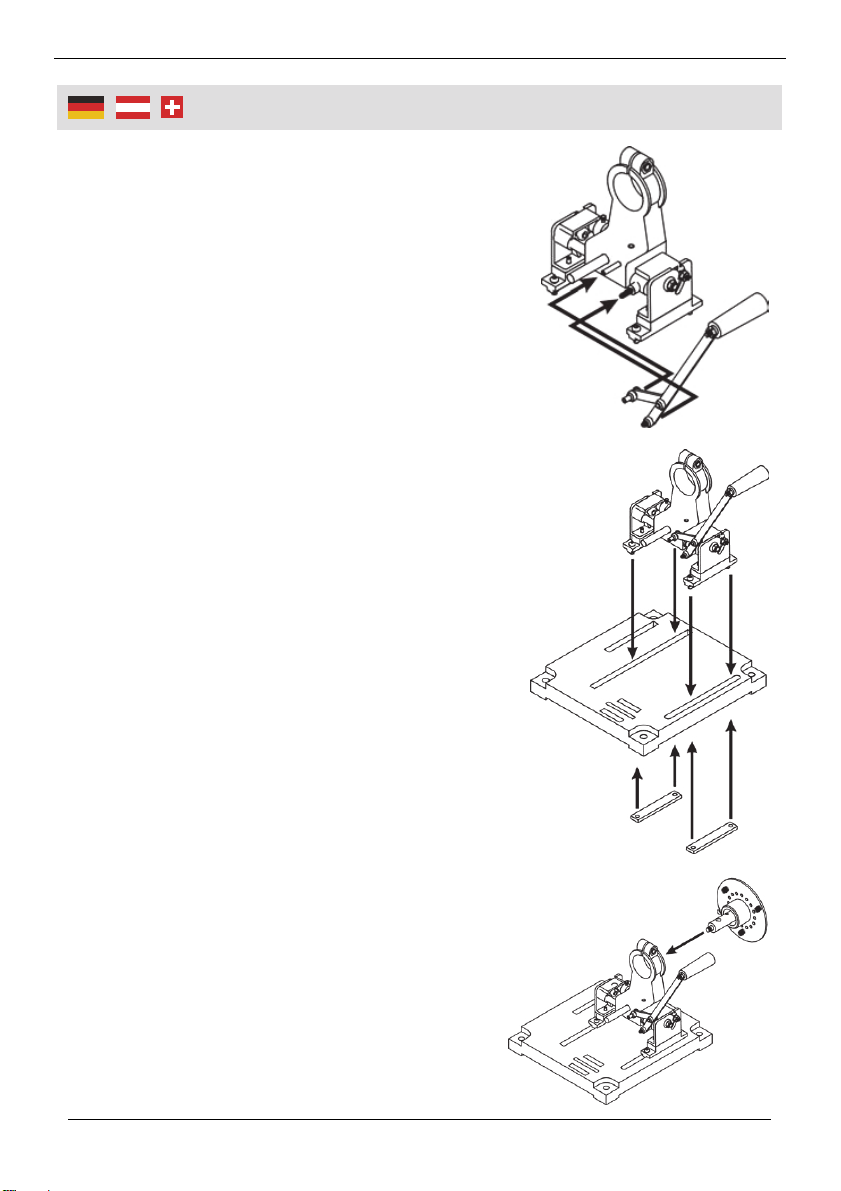

Zusammenbau
Die Maschine wird ihnen teilzerlegt geliefert, um
optimalen Transportschutz zu gewährleisten. Zur
Montage gehen Sie wie beschrieben vor:

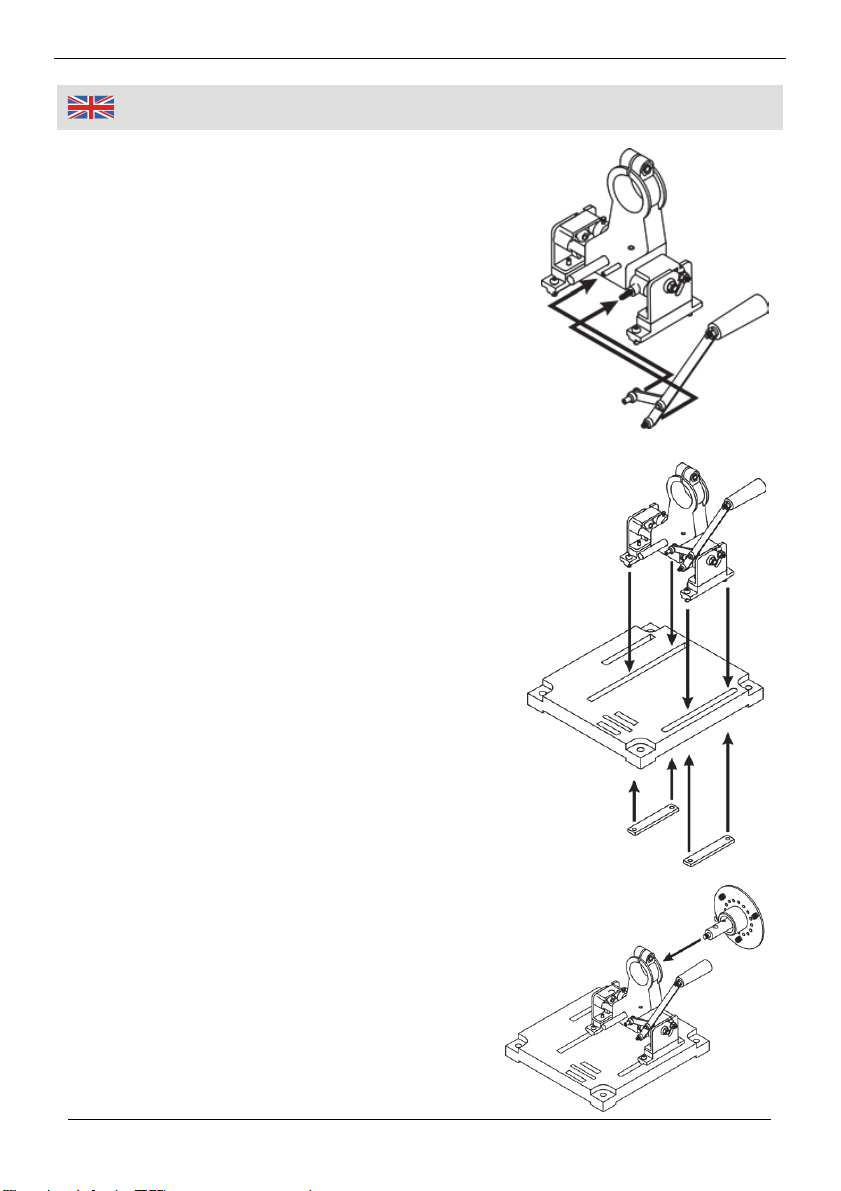

1. Montieren Sie zuerst den Schwenkhebel an
die Motoraufnahme.
2. Anschließend setzen Sie die Füße der
Motoraufnahme in die entsprechenden Nuten
der Grundplatte und verschrauben Sie die
Halteplatten auf der Unterseite.
3. Lösen Sie ggf. die Spannschraube an der
Motoraufnahme und setzen Sie den Mo-
torblock mit dem Hals in die Aufnahme.
Ziehen Sie die Spannschraube fest an.

4
Zusammenbau und Benutzun
g

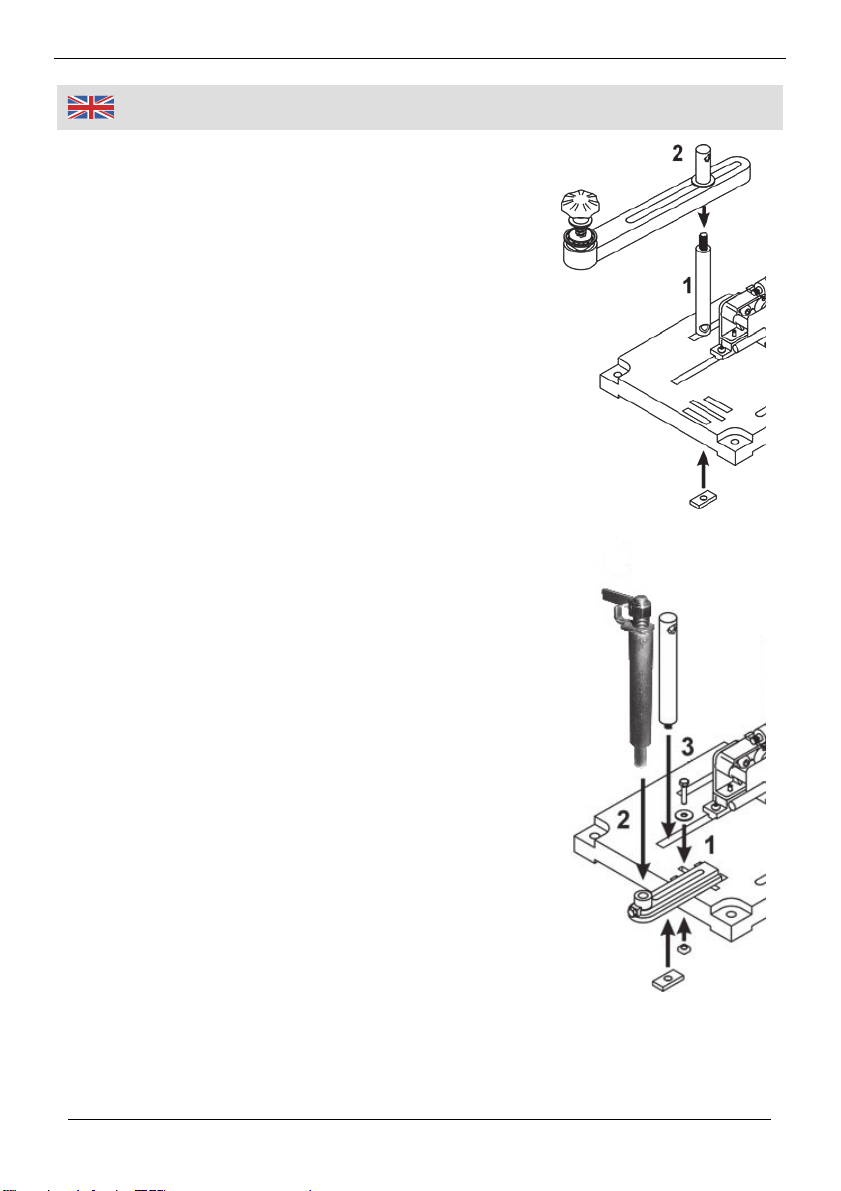

4. Setzen Sie den Dorn des Schwenkarmes
(Schritt 1) in die Nut und fixieren Sie ihn mit der
Vierkantmutter. Setzen Sie den Arm der Säge-
blattaufnahme auf den Dorn und verschrauben
Sie ihn mit der Stiftmutter (Schritt 2) und der
darunter liegenden Unterlegscheibe.
5. Montieren Sie die Stiftaufnahme für den
Federanschlag (D) auf der Grundplatte mit Hilfe
der Vierkantmutter (Schritt 1) und fixieren Sie
den Stift mit dem Federanschlag auf der Auf-
nahme (Schritt 2).
6. Danach setzen Sie die Sägeblattstütze in die
Nut und fixieren diese mit der Vierkantmutter
(Schritt 3) von unten.

5
Zusammenbau und Benutzun
g
Feststellknopf
Unterlegscheibe
Feder
Unterlegscheibe
Zentrierstück
Sägeblatt

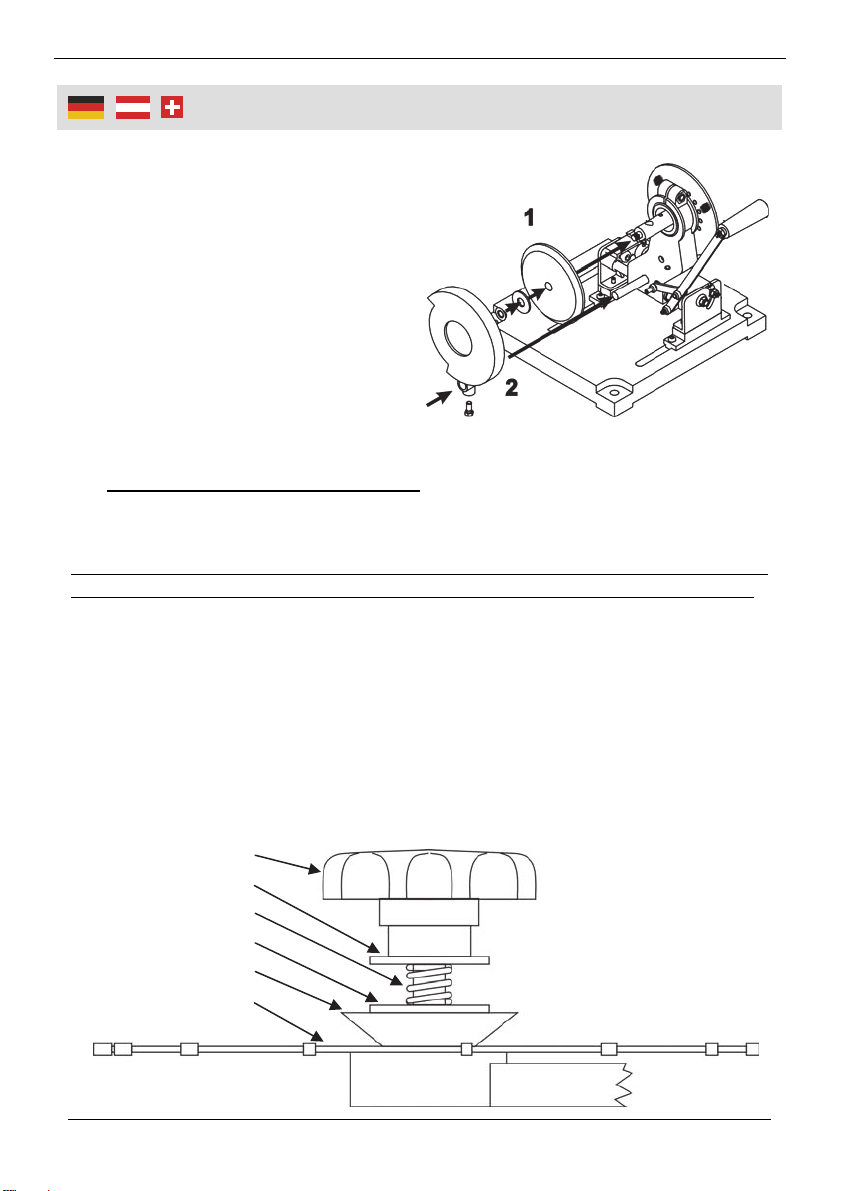

7. Montieren Sie die Schleifscheibe
(Schritt 1) auf der Antriebswelle.
Fixieren Sie die Schleifscheibe
mit der Mutter und der zugehöri-
gen Unterlegscheibe.
8. Abschließend setzen Sie die
Schutzhaube auf den entspre-
chenden Dorn der Motorhalterung
(Schritt 2). Positionieren Sie die
Schutzhaube so, dass die Schleif-
scheibe optimal abgedeckt wird
und fixieren Sie dann mit der
Feststellschraube.
Die Maschine ist jetzt einsatzbereit.
Inbetriebnahme
Vergewissern Sie sich vor dem Anschließen der Maschine immer, dass die
Maschine ausgeschaltet ist, um ein unbeabsichtigtes Anlaufen zu vermeiden.
Ziehen Sie vor allen Arbeiten an der Maschine unbedingt den Netzstecker.
Einrichten der Maschine
1. Entfernen Sie den Feststellknopf, alle Unterlegscheiben, die Feder und
das Zentrierstück von der Sägeblattaufnahme.
2. Legen Sie das zu schärfende Sägeblatt auf den Bolzen und montieren Sie
die Teile in der Reihenfolge, wie unten gezeigt.

6
Zusammenbau und Benutzun
g
3. Das Kreissägeblatt wird damit nur zentriert, jedoch nicht festgeschraubt –
ziehen Sie den Feststellknopf nur so weit an, bis die Feder gut spannt,
das Blatt aber noch beweglich ist. Achten Sie darauf, dass das Zentrier-
stück nicht verkantet ist.
Ausrichtung des Sägeblattes
Das Sägeblatt muss zum Schleifstein ausgerichtet werden. Je nachdem ob
die Zahnbrust oder der Zahnrücken geschliffen werden sollen, richten Sie das
Sägeblatt aus (siehe Zeichnungen). Die zu schleifende Fläche muss parallel
zur entsprechenden Seite des Schleifsteines liegen.
Position des Schleifsteins
beim Zahnbrustschleifen
Position des Schleifsteins
beim Zahnrückenschleifen
Zahnrücken
Zahnbrust
Zahngrund

7
Zusammenbau und Benutzun
g
Je nach Größe des Sägeblattes müssen Sie den Arm der Sägeblattaufnahme
und ggf. die Position des Motorblockes richtig einstellen.
Der Arm kann nach dem Lösen der Stiftmutter ausgezogen und verdreht
werden (Schritt 1+ 2). Der Dorn, auf dem der Arm montiert ist, kann in der Nut
der Grundplatte ebenfalls verschoben werden (Schritt 3). Dadurch ergibt sich
eine Vielzahl von Einstellmöglichkeiten für jeden handelsüblichen Durchmes-
ser von Kreissägeblättern (ca. 90 – 400 mm Durchmesser). Der Motorblock
kann in der Aufnahme der Grundplatte ebenfalls verschoben werden (Schritt
4), was insbesondere für große Blattdurchmesser notwendig ist.
Mit Hilfe dieser Einstellmöglichkeiten bringen Sie das Sägeblatt in die richtige
Position zum Schleifstein. Beim Schleifen wird der Schleifstein mit Hilfe des
Hebels vor und zurück bewegt. Bei der Einstellung der richtigen Position muss
daher der Hebel hochgestellt werden, so dass der Schleifstein in den
Zahngrund greift.
1
2
3
4

8
Zusammenbau und Benutzun
g
Einstellungsbeispiele für verschiedene Sägeblätter
1. 90 mm; Motor nach hinten verstellt.
2. 230 mm; Motor muss nach vorn bewegt werden, um Kollision mit dem
Arm zu vermeiden.
3. 400 mm; Motor nach vorn verschoben, der Arm muss so eingestellt
werden, dass die Stiftmutter nicht mit dem Blatt kollidiert.
Tiefenanschlag
Nach Einstellung der richtigen Position von Arm,
Motor und Sägeblatt zur Schleifscheibe muss der
Tiefenanschlag eingestellt werden.
Zur Justierung des Tiefenanschlages führen Sie
den Schleifstein soweit in den Zahngrund, dass
die Zahnbrust vollständig bearbeitet werden
kann, der Schleifstein aber noch nicht den
Zahngrund berührt (einige Millimeter Abstand).
Ziehen Sie in dieser Position die Fixierschraube
des Tiefenanschlages fest.
1.
2.
3.
90 mm 230 mm 400 mm

9
Zusammenbau und Benutzun
g
Sägeblattstütze
Zur besseren Stabilität und genaueren Stabilisie-
rung ist es notwendig, die Sägeblattstütze (B) so
nah wie möglich am Schleifstein zu positionieren,
damit das Sägeblatt aufliegt.
Verschränkungen
1. Für Sägeblätter mit verschränkten
Zähnen kann der Motorträger
gekippt werden. Lösen Sie dazu auf
beiden Seiten der Halterung die
Fixiermuttern und stellen Sie den
gewünschten Winkel ein. Der
Motorträger kann um ca. 25° in
beide Richtungen gekippt werden.
2. Unter Umständen kann es dabei vorkommen,
dass der gewünschte Winkel nicht eingestellt
werden kann, weil das Motorgehäuse auf der
Grundplatte aufsitzt.
3. In diesem Falle drehen Sie den Motorblock in
der Aufnahme um 180°. Lösen Sie dazu die
Spannschraube am Hals.
Schärfen von Kreissägeblättern
1. Nachdem Sie alle Einstellungen
korrekt ausgeführt haben, fixie-
ren Sie den Federanschlag (D),
so dass er einen leichten Druck
auf das Sägeblatt ausübt.
2. Zum Schleifen schalten Sie nun
die Maschine durch Drücken des
EIN/AUS-Schalters (G) in Rich-
tung Iein und bewegen Sie den
Fixiermutter
B
DD

10
Zusammenbau und Benutzun
g
rotierenden Schleifstein durch Betätigen des Hebels über den Zahn bis
zum Tiefenanschlag. Ziehen Sie den Schleifstein und den Federanschlag
zurück und drehen Sie das Sägeblatt um einen Zahn weiter, bis alle
Zähne geschliffen sind.
3. Bei verschränkten Zähnen schleifen Sie jeden zweiten Zahn und stellen
Sie dann die Verschränkung auf den gegenüberliegenden Winkel ein, um
die verbliebenen Zähne zu schleifen.
4. Beim Schleifen des Zahnrückens gehen Sie analog vor, bringen Sie den
Schleifstein in die Position, die im Kapitel Ausrichtung des Sägeblattes auf
Seite 6 beschrieben ist.
Das Gerät wird mit einem extra dünnen Hartmetall-Schleifstein, mit den
Abmessungen 100 x 20 x 1 mm geliefert.
Wartung und Reinigung
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.
Halten Sie das Gerät immer sauber und trocken. Verwenden Sie zum
Reinigen des Gerätes nur ein leicht feuchtes Tuch. Verwenden Sie auf
keinen Fall aggressive Chemikalien oder Scheuermittel.
Bewegliche Teile sollten bei Bedarf leicht geölt werden.
Der Motor ist wartungsfrei. Sorgen Sie dafür, dass die Lüftungsschlitze
stets frei von Verunreinigungen sind, um Überhitzung des Gerätes zu
vermeiden.

11
Safet
y
Notes
Please note the included General Safety Notes and the following
safety notes to avoid malfunctions, damage or physical injury:
Keep the tool out of reach of children. It is not a toy.
Only use this unit according to this instruction manual and for the intended
use. The unit has not been designed for continuous, professional use.
Persons with limited physical, sensorial or mental abilities are not allowed
to use the unit, unless they are supervised and briefed for their safety by a
qualified person.
Make sure the voltage corresponds to the type label on the machine.
This machine is designed for sharpening circular saw blades up to a
diameter of 400 mm.
Only use accessories for this machine recommended by Westfalia.
When working, always wear protection goggles. Wear suitable
clothes. Take off jewellery and tie long hair.
Protect your ears. Wear ear protectors.
Keep your hands clear of the saw blade.
Do not operate the machine without the protective cover and make sure
that all parts are firmly assembled before starting the machine.
Always clamp the machine down securely.
Do not operate the machine if it does not work correctly or has been
dropped. Do not disassemble the machine and do not try to repair it
yourself. Contact your customer support.
Observe the max. allowable operating time. See technical data on
page 20.

12
Assembl
y
and Usin
g
Assembly
The saw blade sharpener is delivered partly
assembled to ensure damage-free shipping.
Assemble as follows:
1. First, mount the lever to the motor support.
2. After that insert the feet of the motor support
into the slots in the base plate and mount the
retaining plates on the underside.
3. If necessary, loosen the clamping screw
on the motor support and slide the neck of
the motor machine into the support. Tight-
en the clamping screw.

13
Assembl
y
and Usin
g
4. Insert the spike of the support arm (step 1) into
the slot as shown and secure it with the square
nut. Mount the support arm on the spike and
secure it with the mounting piece (step 2) and
the corresponding washer.
5. Mount the support pin for the spring adjustment
stop (D) on the base plate using the square nut
(step 1) and fix the pin with the spring adjust-
ment stop on the support (step 2).
6. After that slide the saw blade support into the
slot as shown and secure it with the square nut
from below.(step 3)

14
Assembl
y
and Usin
g
Knob
Washer
Spring
Washer
Centring Piece
Saw Blade

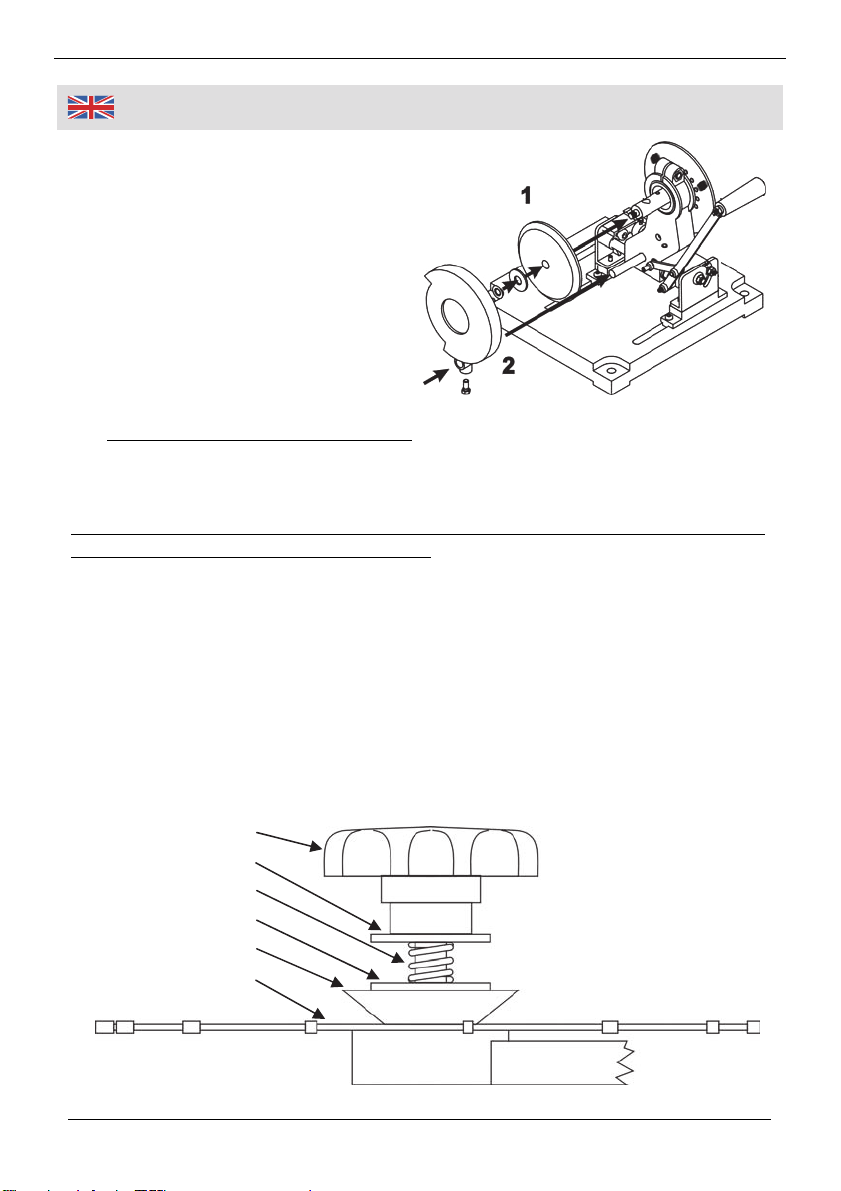

7. Mount the grinding stone (step 1)
on the drive shaft. Secure the
grinding stone with the nut and
the washer.
8. Finally, mount the protective
hood on the pin on the motor
support (step 2). Align the hood
in such a way that the grinding
stone is covered and secure it
with the retaining screw.
The machine is now ready for use.
Operation
Before connecting the machine to the power mains make sure the machine is
turned off to prevent unintended starting.
Always pull the power plug before undertaking any kind of work on the
machine.
Setting up the Machine
1. Remove the knob, all washers, the spring, and the centring piece from the
saw blade supporting arm.
2. Set the saw blade you intend to sharpen onto the pin and mount all pieces
as shown below.
