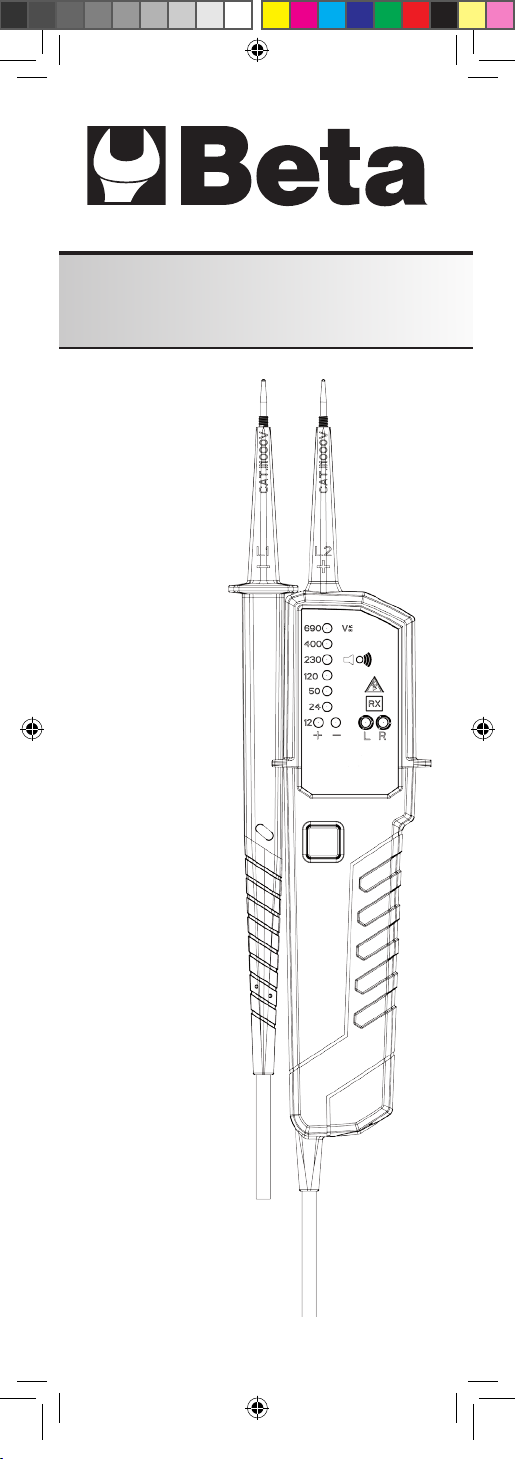

Beta 1760PT User manual

Voltage Tester
1760PT Manual
G Manual
D Bedienungsanleitung
FMode d‘emploi
I Manuale d‘uso
E Manual del usuario
1760PT.indd 1 17/07/17 11:28

Content
2
Content
1. Introduction / Product Package...........................................3
2. Safety Measures...................................................................4
3. Danger of electric shock and other dangers .......................4
4. Intended Use .......................................................................5
5. Tester Information ..............................................................6
6. Preparation for tests............................................................7
6.1 Auto-power-on/ switching on.................................7
6.2 Auto-power off........................................................7
7. Conducting Tests .................................................................7
7.1 Voltage test ............................................................8
7.2 Single-pole phase test ...........................................8
7.3 Phase rotation test .................................................8
7.4 Continuity test ........................................................8
7.5 Torch light...............................................................8
8. Battery Replacement ...........................................................9
9.Technical data.......................................................................9
10. Cleaning and storage .....................................................10
1760PT.indd 2 17/07/17 11:28

ENGLISH
3
Introduction / Product package
References marked on tester or in instruction
manual:
Warning of a potential danger, comply with instruction
manual.
Reference. Please pay utmost attention.
Caution! Dangerous voltage. Danger of electrical shock.
Continuous double or reinforced insulation complies with
category II DIN EN 61140.
Conformity symbol, the instrument complies with the valid
directives. It complies with the EMV-Directive (2014/30/
EU), Standard EN 61326-1 are fulfilled. It also complies
with the Low Voltage Directive (2014/35/EU), Standard
IEC 61243.3:2014 is fulfilled.
Tester complies with the standard (2012/19/EU) WEEE
The instruction manual contains information and referenc-
es, necessary for safe operation and maintenance of the
tester.
Prior to using the tester (commissioning/assembly) the
user is kindly requested to thoroughly read the instruction
manual and comply with it in all sections.
Failure to read the tester manual or to comply with the
warnings and references contained herein can result in
serious bodily injury or tester damage.
The respective accident prevention regulations established
by the professional associations are to be strictly enforced
at all times
1. Introduction / Product Package
The voltage tester 1760PT is universally applicable
testers for voltage testing, continuity testing and rotary
field testing.
The tester is constructed according to the latest safety regulations
and guarantee safe and reliable working.
1760PT:
• Designed to meet international safety standards
IEC 61243-3:2014
• Measurement Category (CAT.) IV 600V
• AC and DC voltage test up to 690V with LEDs
• Polarity indication
• Single-pole phase test
• Phase rotation test
• Continuity test
• Auto-power ON / OFF
• Torch light
• IP64 (IEC60529)
1760PT.indd 3 17/07/17 11:28

4
Safety Measures
After unpacking, check that the instrument is undamaged.
The product package comprises:
1 pc Tester
2 pcs 4mm test tip adapters
2 pcs CAT III/ 1000V test tip cover
2 pcs batteries 1.5V, IEC LR03
1 pc operating instructions
2. Safety Measures
The testers have been constructed and tested in accordance
with the safety regulations for voltage testers and have left
the factory in a safe and perfect condition.
The operating instructions contain information and Ref-
erences required for safe operation and use of the tester.
Before using the tester, read the operating instructions
carefully and follow them in all respects.
3. Danger of electric shock and other dangers
To avoid an electric shock, observe the precautions when
working with voltages exceeding 120 V (60 V) DC or 50 V
(25 V) eff AC. In accordance with DIN VDE these values
represent the threshold contact voltages (values in brackets
refer to limited ranges, e.g. in agricultural areas).
The tester must not be used with the battery compartment
open
Before using the tester, ensure that the test lead and device
are in perfect working order. Look out e.g. for broken ca-
bles or leaking batteries.
Hold the tester and accessories by the designated grip areas
only, the display elements must not be covered. Never touch
the test probes.
The tester may be used only within the specified measure-
ment ranges and in low-voltage installations up to 690 V.
The tester may be used only in the measuring circuit cate-
gory it has been designed for.
Before and after use, always check that the tester is in per-
fect working order (e.g. on a known voltage source).
The tester must no longer be used if one or more functions
fail or if no functionality is indicated.
It is not permitted to use the tester during rain or precipita-
tion.
A perfect display is guaranteed only within a temperature
range of -15°C to +55°C at an relative air humidity less
than 85%.
If the safety of the user cannot be guaranteed, the tester
must be switched off and secured against unintentional use.
1760PT.indd 4 17/07/17 11:28

ENGLISH
5
Intended Use
Safety is no longer guaranteed e.g. in the following cases:
• obvious damage
• broken housing, cracks in housing
• if the tester can no longer perform the required
measurements/tests
• stored for too long in unfavorable conditions
• damaged during transport
• leaking batteries
The tester complies with all EMC regulations. Nevertheless
it can happen in rare cases that electric devices are distur
bed by the electrical field of the tester or the tester is distur
bed by electrical devices.
Never use the tester in explosive environment
Tester must be operated by trained users only
Operational safety is no longer guaranteed if the tester
is modified or altered.
The tester may be opened by an authorized service
technician only.
4. Intended Use
The tester may be used only under the conditions and for the
purposes for which it was designed. Therefore, observe in
particular the safety instructions, the technical data including
environmental conditions.
1760PT.indd 5 17/07/17 11:28

Tester Information
6
1 2 3

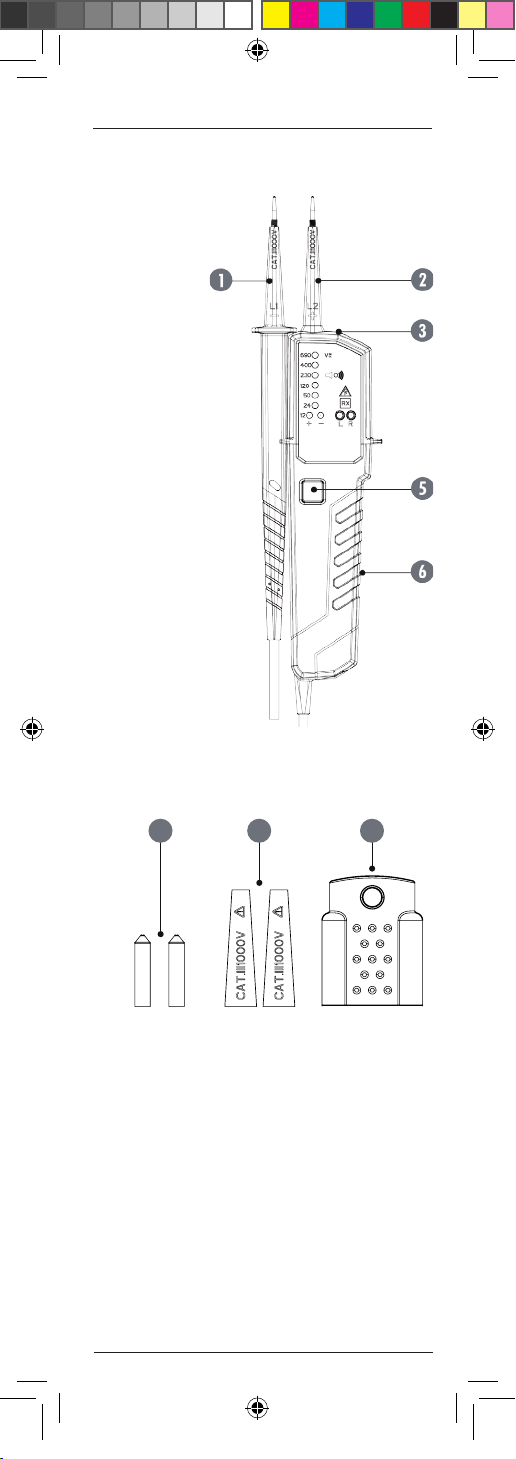

5. Tester Information
1. Test Probe L1
2. Test Tip L2
3. Torch Light
4.
5. Torch light button
6. Main Body
Accessory
1. 4 mm test Tips
2. Plug on cover (GS38)
3. Protective cover

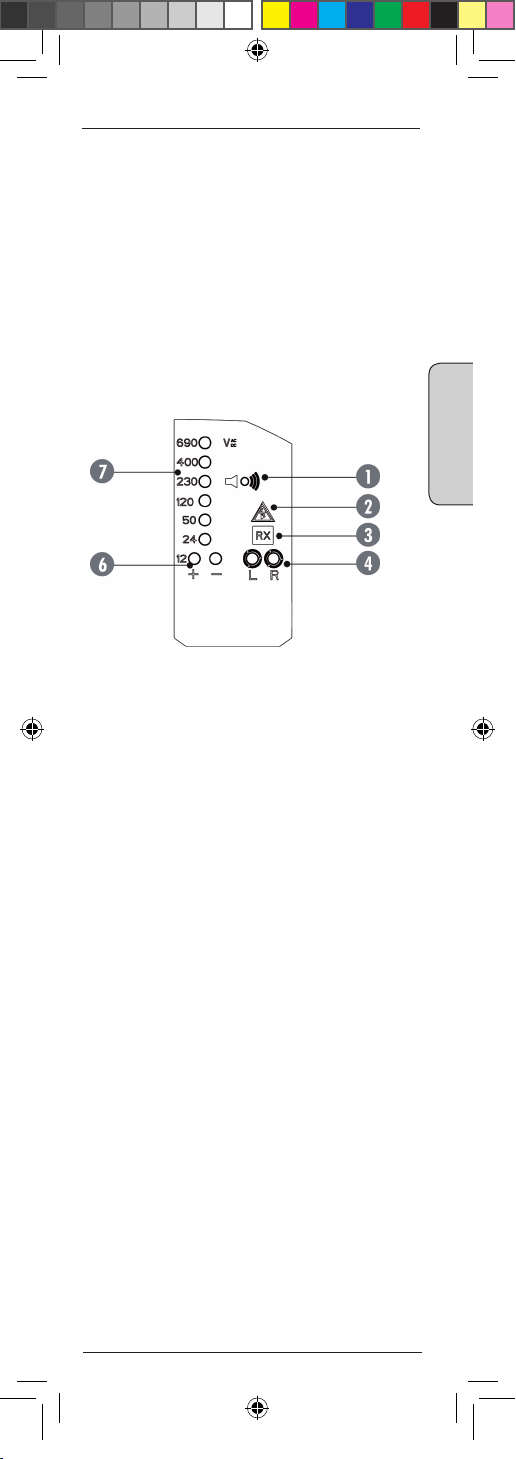

Control elements
1. Buzzer hole for acoustic indication
2. Singel Pole Test ELV Warning
3. Continuity Test
4. Rotary field (left and right)
5.
6. LEDs indicating 12V and polarity
7. Voltage Indication
1760PT.indd 6 17/07/17 11:28

Tester Information
Preparation for tests
ENGLISH
7
6. Preparation for tests
6.1 Auto-power-on/ switching on
• The tester switches on when it detects continuity, an AC
or DC voltage above apporx. 10V a live phase on L2
(single pole test).
• It can be switched on with the torch light button.
6.2 Auto-power off
• Tester is automatically powered off after 5 sec when
there is no signal contacted to the probes.
• The torch light switches off after approx. 10 sec.
7. Conducting Tests
Safety advice
• Depending on the internal impedance of the voltage de-
tector there will be a different capability of indicating the
presence or absence of operating voltage in case of the
presence of interference voltage.
• A voltage detector of relatively low internal impedance,
compared to the reference value of 100 kΩ, will not in-
dicate all interference voltages having an original voltage
value above the ELV level. When in contact with the parts
to be tested, the voltage detector may discharge tempo-
rarily the interference voltage to a level below the ELV,
but it will be back to the original value when the voltage
detector is removed.
• When the indication “voltage present” does not appear,
it is highly recommended installing earthing equipment
before work.
• A voltage detector of relatively high internal impedance,
compared to the reference value of 100 kΩ, may not per-
mit to clearly indicate the absence of operating voltage in
case of presence of interference voltage.
• When the indication “voltage present” appears on a part
that is expected to be disconnected of the installation, it is
highly recommended confirming by another means (e.g.
use of an adequate voltage detector, visual check of the
disconnecting point of the electric circuit, etc.) that there
is no operating voltage on the part to be tested and to
conclude that the voltage indicated by the voltage detector
is an interference voltage.
• A voltage detector declaring two values of internal im-
pedance has passed a performance test of managing
interference voltages and is (within technical limits) able
to distinguish operating voltage from interference voltage
and has a means to directly or indirectly indicate which
type of voltage is present.
1760PT.indd 7 17/07/17 11:28

Voltage test
8
7.1 Voltage test
• Connect both probes to the object under test.
• The voltage is indicated by LEDs
• Buzzer sounds when a threshold voltage of approx. 38V
AC/DC is exceeded.
• Voltage polarity is indicated in following manner.
→ AC: + and – 12V LED are on
→ +DC: +12V LED is on
→ -DC: -12V LED is on
When the L2 probe + is the positive (negative) potential,
the Polarity indication LED indicates “+DC” (“-DC”).
During voltage test, L or R LED may light up.
In case of empty batteries, the ELV LED lights up > 50V
AC/DC
7.2 Single-pole phase test
Function of this test may not be fully achieved if the in-
sulation condition/ grounding conditions of user or of the
equipment under test aren’t good enough. Verification
of live-circuit shouldn’t be dependent on this Single-pole
phase test only, but on the voltage test.
• Hold the tester good in your hand. Connect the
“L2+” probe to the object under test. Live circuit
LED lights up and buzzer sounds when a voltage of
approx. 100V AC or more exists in the object under
test. (Pol≥100VAC).
7.3 Phase rotation test
• L LED and R LED for Phase rotation test may operate on
various wiring systems, but effective testing result can be
obtained only on three-phase 4-wire system.
• Hold the tester good in your hand and connect both probes
to the object under test.
• Phase-to-phase voltage is indicated by Voltage LEDs.
• R LED lights up for Right rotary field.
• L LED lights up for Left rotary field.
• Measurement principle: The instrument detects the phase
rising order regarding the user as earth.
Function of this test may not be fully achieved if the in-
sulation condition/ grounding conditions of user or of the
equipment under test is not good enough.
7.4 Continuity test
Make sure the object under test isn’t live.
• Connect both test probes to the object under test. Conti-
nuity LED lights up and buzzer sounds continuously to
indicate continuity
7.5 Torch light
• Pressing the torch light button to turn on the light and
after approx. 10s it will turn itself off
1760PT.indd 8 17/07/17 11:28

Battery Replacement
ENGLISH
9
8. Battery Replacement
Remove the probes from any testing point, when opening
the Battery case. Batteries are dead when the continuity
test with both test probes connected cannot be done
anymore.
Follow the procedure below and replace batteries with
new ones (type IEC LR03 1.5V).
• Unscrew the battery door, e.g. with a coin.
• Pull out the Battery door and replace the batteries. Insert
new batteries according to the engraving on the Battery
door.
• Re-assemble battery door.
• Confirm that the Battery door case is properly locked prior
to measurements.
9.Technical data
Voltage range: 12…690V AC (16…400Hz), DC(±)
LED Nominal voltage: 12/24/50/120/230/400/690V, AC
(16…400Hz), DC(±)
LED tolerances according to
EN61243-3
ELV indication LED, >50 V AC/DC
Response time: < 1s at 100% of each
nominal voltage
Peak current: Is<3.5mA (at 690V)
Measurement Duty: 30s ON (operation time), 240s OFF
(recovery time)
Internal battery
consumption: Approx. 80mA
Single-pole phase test
voltage range: 100…690V AC (50/60Hz)
Phase rotation test: 120…400V earth-to-phase,
AC 50/60Hz
Continuity test: Detection range 0…500kΩ + 50%
Battery: 3V (IEC LR03 1.5V x 2)
Temperature: -15…55°C operation; -20…70°C
storage, No condensation
Humidity: Max 85% RH
Altitude: up to 2000m
Overvoltage: CAT III/1000V, CAT IV 600V
Standard: IEC 61243-3:2014
Pollution: degree 2
Protection: IP 64
1760PT.indd 9 17/07/17 11:28

Cleaning and storage
10
10. Cleaning and storage
Tester does not need any special maintenance if used
according to user manual.
Remove tester from all test points before cleaning.
Use a lightly damp cloth with neutral detergent for clean-
ing the instrument. Do not use abrasives or solvents.
Do not expose the instrument to direct sun light, high
temperature and humidity or dewfall.
Remove batteries when the instrument will not be in use
for a long period.
1760PT.indd 10 17/07/17 11:28

Spannungsprüfer
1760PT Bedienungsanleitung
D Bedienungsanleitung
1760PT.indd 11 17/07/17 11:29

Inhaltsverzeichnis
12
Inhalt
1. Einführung...........................................................................13
2. Sicherheitsmaßnahmen.......................................................14
3. Gefahr des elektrischen Schlages
und andere Gefahrenquellen.......................................14
4. Bestimmungsgemäße Verwendung.....................................15
5. Bedienelemente und Anzeigen ...........................................16
6. Vorbereitung von Prüfungen...............................................17
6.1 Automatisches Einschalten......................................18
6.2 Automatisches Ausschalten.....................................18
7. Durchführung von Prüfungen .............................................18
7.1 Spannungstest........................................................18
7.2 Einpolige Phasenprüfung.......................................18
7.3 Drehfeldprüfung.....................................................19
7.4 Durchgangstest.......................................................19
7.5 Messstellenbeleuchtung .........................................19
8. Batteriewechsel....................................................................19
9. Technische Daten.................................................................20
10. Reinigung und Lagerung .................................................20
1760PT.indd 12 17/07/17 11:29

DEUTSCH
13
Einführung
Auf dem Gerät und in der Bedienungsanleitung
vermerkte Hinweise:
Achtung! Warnung vor einer Gefahrenstelle, Bedienungs-
anleitung beachten
Hinweis. Bitte unbedingt beachten.
Vorsicht! Gefährliche Spannung, Gefahr des elektrischen
Schlages
Durchgängige doppelte oder verstärkte Isolierung nach
Kategorie II DIN EN 61140.
Konformitäts-Zeichen, bestätigt die Einhaltung der gül-
tigen EU-Richtlinien. Das Gerät erfüllt die EMV-Richtlinie
(2014/30/EU), Norm Standard EN 61326-1. Es erfüllt eben-
falls die Niederspannungsrichtlinie (2014/35/EU), Norm
IEC 61243.3:2014.
Das Gerät erfüllt die WEEE Richtlinie (2012/19/EU).
Die Bedienungsanleitung enthält Informationen und Hin-
weise, die zu einer sicheren Bedienung und Nutzung des
Gerätes notwendig sind. Vor der Verwendung des Gerätes
ist die Bedienungsanleitung aufmerksam zu lesen und in
allen Punkten zu befolgen.
Wird die Anleitung nicht beachtet oder sollten Sie es
versäumen, die Warnungen und Hinweise zu beachten,
können lebensgefährliche Verletzungen des Anwenders
und Beschädigungen des Gerätes verursacht werden.
Bei sämtlichen Arbeiten müssen die Unfallverhütungsvorschriften
der gewerblichen Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel beachtet werden.
1. Einführung
Die Spannungsprüfer 1760PT sind universell einsetzbare Span-
nungsprüfer mit Drehfeldrichtungsprüfung, Durchgangsprüfung
und einpolige Phasenprüfung. Die Spannungsprüfer werden
nach den neuesten Sicherheitsvorschriften gebaut und gewähr-
leisten ein sicheres und zuverlässiges Arbeiten.
1760PT:
• Gebaut nach IEC 61243-3:2014, DIN VDE 0682-401
• Gleich- und Wechselspannungsprüfung bis 690 V
• Helle LED-Anzeige
• Zweipolige Drehfeldrichtungsbestimmung gegen Erde
• Einpolige Phasenprüfung
• Durchgangsprüfung
• Automatischen- ein und ausschalten
• Messstellenbeleuchtung mittels weißer LED
• Unverlierbarer Messspitzenschutz
• IP 64 (DIN VDE 0470, Teil 1, EN 60529)
1760PT.indd 13 17/07/17 11:29

Sicherheitsmaßnahmen
14
Überprüfen Sie nach dem Auspacken, ob das Gerät un-
versehrt ist. Im Lieferumfang sind enthalten:
1 St. Spannungsprüfer
2 St. 4mm Prüfspitzenadapter
2 St. CAT III/ 1000V Prüfspitzenschutz
2 St. 1.5V Batterien (AAA, IEC LR03)
1 St. Bedienungsanleitung
2. Sicherheitsmaßnahmen
Die Spannungsprüfer wurden gemäß Sicherheitsbestim-
mungen für Spannungsprüfer gebaut, überprüft und
haben das Werk in sicherheitstechnisch einwandfreiem
Zustand verlassen. Um diesen Zustand zu erhalten, muss
der Anwender die Sicherheitshinweise in dieser Anleitung
beachten.
Die Bedienungsanleitung enthält Informationen und Hin-
weise, die zu einer sicheren Bedienung und Nutzung des
Gerätes notwendig sind. Vor der Verwendung des Gerätes
ist die Bedienungsanleitung aufmerksam zu lesen und in
allen Punkten zu befolgen.
3. Gefahr des elektrischen Schlages und andere
Gefahrenquellen
Um einen elektrischen Schlag zu vermeiden, sind die
Vorsichtsmaßnahmen zu beachten, wenn mit Spannungen
größer 120 V (60 V) DC oder 50 V (25 V) eff AC gearbeitet
wird. Diese Werte stellen nach DIN VDE die Grenze der
noch berührbaren Spannungen dar (Werte in Klammern
gelten für eingeschränkte Bereiche, z.B. landwirtschaftliche
Bereiche).
Der Spannungsprüfer darf bei geöffnetem Batterieraum
nicht benutzt werden
Vergewissern Sie sich vor jeder Prüfung, dass die Messlei-
tung und das Messgerät in einwandfreiem Zustand sind.
Achten Sie z.B. auf gebrochene Kabel oder evtl. ausgelau-
fene Batterien.
Das Gerät und Zubehör darf nur an den dafür vorgese-
henen Griffbereichen angefasst werden, die Anzeigeele-
mente dürfen nicht verdeckt werden. Das Berühren der
Prüfspitzen ist unter allen Umständen zu vermeiden.
Das Gerät darf nur in den spezifizierten Messbereichen und
in Niederspannungsanlagen bis 690 V eingesetzt werden.
Das Gerät darf nur in den dafür bestimmten Messkreiska-
tegorie eingesetzt werden.
Vor und nach jeder Benutzung muss das Gerät auf ein-
wandfreie Funktion (z.B. an einer bekannten Spannungs-
quelle) geprüft werden.
1760PT.indd 14 17/07/17 11:29

Bestimmungsgemäße Verwendung
DEUTSCH
15
Die Spannungsprüfer dürfen nicht mehr benutzt werden,
wenn eine oder mehrere Funktionen ausfallen oder keine
Funktionsbereitschaft erkennbar ist.
Prüfungen bei Regen oder Niederschlägen sind nicht
zulässig.
Eine einwandfreie Anzeige ist nur im Temperaturbereich
von -15°C bis +55°C bei einer relativen Luftfeuchtigkeit
kleiner 85% gewährleistet.
Wenn die Sicherheit des Bedieners nicht mehr gewährleis-
tet ist, muss das Gerät außer Betrieb gesetzt und gegen
ungewollte Benutzung gesichert werden.
Die Sicherheit ist nicht mehr gewährleistet bei:
• offensichtlichen Beschädigungen
• wenn das Gerät die gewünschten Messungen/Prüfun-
gen nicht mehr durchführt
• zu langen und ungünstigen Lagerungsbedingungen
• Belastungen durch den Transport
• ausgelaufenen Batterien
Das Gerät erfüllt alle EMV-Richtlinien. Trotzdem kann es
in sehr seltenen Fällen passieren, dass elektrische Geräte
von dem Spannungsprüfer gestört werden oder dass der
Spannungsprüfer durch andere elektrische Geräte gestört
wird.
Benutzen Sie das Gerät nie in einer explosive Umgebung
Das Gerät darf nur von geschulten Personen benutzt wer-
den.
Die Betriebssicherheit ist bei Modifizierung oder Umbau-
ten nicht mehr gewährleistet.
Das Gerät darf nur vom autorisierten Servicetechniker
geöffnet werden.
4. Bestimmungsgemäße Verwendung
Das Gerät darf nur unter den Bedingungen und für die Zwecke
eingesetzt werden, für die es konstruiert wurde. Hierzu sind
besonders die Sicherheitshinweise, die technischen Daten mit den
Umgebungsbedingungen zu beachten.
1760PT.indd 15 17/07/17 11:29

16
Bedienelemente und Anzeigen
1 2 3
5. Bedienelemente und Anzeigen
1. Prüfspitze L1
2. Prüfspitze L2
3. Messstellenbeleuchtung
4.
5. Taste Messstellen-
beleuchtung
6. Gehäuse
Zubehör
1. 4 mm Prüfspitze
2. Aufsteckhülse (GS38)
3. Spitzenschutz
1760PT.indd 16 17/07/17 11:29

Bedienelemente
DEUTSCH
17
Bedienelemente
1. Öffnung für den Tongeber
2. Einpolige Phasenprüfung, Warnung von gefährlicher
Spannung
3. Durchgangsprüfung
4. Drehfeldanzeige (links und rechts)
5.
6. LEDs zur Anzeige von 12V und Polarität
7. Spannungsanzeige
6. Vorbereitung von Prüfungen
Sicherheitsbestimmungen
• Abhängig von der inneren Impedanz des Spannungsprü-
fers gibt es bei Vorhandensein von Störspannung ver-
schiedene Möglichkeiten der Anzeige „Betriebsspannung
vorhanden“ oder „Betriebsspannung nicht vorhanden“.
• Ein Spannungsprüfer mit relativ niedriger innerer Impe-
danz wird im Vergleich zum Referenzwert 100kOhm nicht
alle Störspannungen mit einem Ursprungswert oberhalb
von ELV anzeigen. Bei Kontakt mit den zu prüfenden
Anlageteilen kann der Spannungsprüfer die Störspan-
nungen durch Entladung vorübergehend bis zu einem
Pegel unterhalb ELV herabsetzen; nach dem Entfernen
des Spannungsprüfers wird die Störspannung ihren
Ursprungswert aber wieder annehmen.
• Wenn die Anzeige „Spannung vorhanden“ nicht erscheint,
wird dringend empfohlen, vor Aufnahme der Arbeiten die
Erdungsvorrichtung einzulegen.
• Ein Spannungsprüfer mit relativ hoher innerer Impedanz
wird im Vergleich zum Referenzwert 100kOhm bei vor-
handener Störspannung „Betriebsspannung nicht vorhan-
den“ nicht eindeutig anzeigen.
• Wenn die Anzeige „Spannung vorhanden“ bei einem
Teil erscheint, der als von der Anlage getrennt gilt, wird
dringend empfohlen, mit zusätzlichen Maßnahmen (z.B.
Verwendung eines geeigneten Spannungsprüfers, Sicht-
prüfung der Trennstelle im elektrischen Netz, usw.) den
Zustand „Betriebsspannung nicht vorhanden“ des zu
prüfenden Anlagenteils nachzuweisen und festzustellen,
dass die vom Spannungsprüfer angezeigte Spannung eine
Störspannung ist.
1760PT.indd 17 17/07/17 11:29

Durchführung von Prüfungen
18
• Ein Spannungsprüfer mit der Angabe von zwei Werten der
inneren Impedanz hat die Prüfung seiner Ausführung zur
Behandlung von Störspannungen bestanden und ist (in-
nerhalb der technischen Grenzen) in der Lage, Betriebs-
spannung von Störspannung zu unterscheiden und den
Spannungstyp direkt oder indirekt anzuzeigen.
6.1 Automatisches Einschalten
• Der Spannungsprüfer schaltet sich ein, wenn er Durch-
gang, eine AC oder DC Spannung über etwa 10V oder mit
L2 eine Phase detektiert.
• Das Gerät kann über den Knopf der Messstellenbeleuch-
tung eingeschaltet werden.
6.2 Automatisches Ausschalten
• Das Gerät schaltet sich automatisch nach etwa 5 Sekunden
aus, wenn kein Signal an den Prüfspitzen detektiert wird.
• Die Messstellenbeleuchtung schaltet sich nach etwa 10
Sekunden aus.
7. Durchführung von Prüfungen
7.1 Spannungstest
• Kontaktieren Sie mit den Prüfspitzen das zu messende
Objekt
• Die anliegende Spannung wird mit den LEDs.
• Der Tongeber schaltet sich oberhalb einer Spannung von
etwa 38V AC/DC ein.
• Die Polarität wird wie folgt angezeigt:
→ Wechselspannung (AC): + und – 12V LED leuchten
→ Positive Gleichspannung (+DC): +12V LED leuchtet
→ Negative Gleichspannung (-DC): -12V LED leuchtet
Wird die Prüfspitze L2 an ein positives potential (negatives
Potential) angelegt, wird +DC (-DC) angezeigt.
Die L oder R LED kann während des Spannungstests
aufleuchten.
Bei leeren Batterien leuchte nur die LED „gefährliche
Spannung“ bei > 50V AC/DC.
7.2 Einpolige Phasenprüfung
Die Funktion ist nicht sichergestellt, wenn die Erdungs-
bedingungen nicht gut sind. Der einpolige Phasentest darf
nicht zur Sicherstellung von Spannungsfreiheit verwendet
werden.
• Halten Sie den Spannungsprüfer gut in der Hand. Ver-
binden Sie die Prüfspitze L2 mit dem Testobjekt. Die
Einpolige Phasentest LED leuchtet auf und der Tongeber
ertönt, wenn eine Spannung von >100VAC am Testobjekt
anliegt.
1760PT.indd 18 17/07/17 11:29

Batteriewechsel
DEUTSCH
19
7.3 Drehfeldprüfung
• Die Drehfeldprüfung zeigt nur zuverlässig an richtig
geerdeten Dreiphasensytemen an.
• Halten Sie den Spannungsprüfer gut in der Hand. Verbin-
den Sie die Prüfspitzen mit dem Testobjekt.
• Die Außenleiterspannung wird angezeigt
• Die R LED zeigt ein rechtsdrehendes Drehfeld an.
• Die L LED zeigt ein linksdrehendes Drehfeld an.
• Messprinzip: Der Spannungsprüfer detektiert die Reihen-
folge der ansteigenden Phasen gegen Erde.
Die Funktion ist nicht sichergestellt, wenn die Erdungs-
bedingungen nicht gut sind.
7.4 Durchgangstest
Stellen Sie Spannungsfreiheit des Testobjektes sicher
• Verbinden Sie die Prüfspitzen mit dem Testobjekt. Die
LED zur Durchgangsprüfung leuchtet auf und der Ton-
geber ertönt.
7.5 Messstellenbeleuchtung
• Drücken Sie die Taste Messstellenbeleuchtung. Die LED
leuchtet für etwa 10 Sekunden.
8. Batteriewechsel
Es dürfen keine Prüfungen mit offenem Batteriedeckel
durchgeführt werden. Wenn beim Kurzschliessen der
Prüfspitzen die Durchgangsprüfungs LED nicht mehr
aufleuchtet, müssen die Batterien gewechselt werden.
Ersetzen Sie die Batterie gegen neue vom Typ AAA/ IEC
LR03 1.5V wie folgt.
• Öffnen Sie den Batteriedeckel, z.B. mit einer Münze
• Ziehen Sie die Batterien heraus und setzen Sie neue ein.
• Schließen den Batteriedeckel
Stellen Sie sicher, dass der Batteriedeckel geschlossen ist,
bevor Sie Prüfungen vornehmen.
1760PT.indd 19 17/07/17 11:29

20
Technische Daten
9. Technische Daten
Spannungsbereich: 12…690V AC (16…400Hz), DC(±)
LED Toleranzen: nach EN61243-3
Anzeige
„gefährliche Spannung“: LED, >50 V AC/DC
Eigenzeit: < 1s bei 100% der
angezeigten Spannung
Messvorgang: 30s EIN (Einschaltdauer),
240s AUS (Erholzeit)
Batterieverbrauch: etwa 80mA
Einpolige Phasenprüfung: 100…690V AC (50/60Hz)
Drehfeldprüfung: 120…400V Außenleiter zu Erde,
AC 50/60Hz
Durchgangstest: 0…500kΩ + 50%
Batterie: 3V (IEC LR03 1.5V x 2)
Temperaturbereich: Betrieb: -15…55°C;
Lager: -20…70°C.
Keine Kondensation
Luftfeuchte: Max 85% RH
Höhe: 2000m
Messkreiskategorie: CAT III/1000V, CAT IV/600V
Normen: IEC 61243-3:2014
Verschmutzungsgrad: 2
Schutz: IP 64
10. Reinigung und Lagerung
Die Spannungsprüfer benötigen bei einem Betrieb gemäß
der Bedienungsanleitung keine besondere Wartung.
Wird das Gerät über längere Zeit nicht benutzt, müssen die
Batterien entnommen werden, um eine Gefährdung oder
Beschädigung durch ein mögliches Auslaufen von Batteri-
en zu verhindern
• Vor der Reinigung müssen die Spannungsprüfer von allen
Messkreisen getrennt sein.
• Der Spannungsprüfer kann mit einem feuchten Tuch
und etwas mildem Haushaltsreiniger gesäubert werden.
Niemals scharfe Reiniger oder Lösungsmittel zur Reini-
gung verwenden. Nach dem Reinigen darf das Gerät bis
zur vollständigen Abtrocknung nicht benutzt werden.
• Setzen Sie das Gerät nicht direkter Sonne, Regen oder
Tau aus.
1760PT.indd 20 17/07/17 11:29
