Festo MS6-SFE-F5-AGD Series User manual

(de) Bedienungs−
anleitung
(en) Operating
instructions
Durchflusssensor
Flow sensor
MS6−SFE−...
680 023
0507NH

MS6−SFE−...
Festo MS6−SFE−... 0507NH
2
Symbole/Symbols: Einbau und Inbetriebnahme nur von qualifi
hl d
Warnung
Warning, Caution
Hinweis
Please note
Umwelt
Antipollution
Zubehör
Accessories
q
ziertem Fachpersonal, gemäß Bedienungs
anleitung.
Fitting and commissioning to be carried out
by qualified personnel only in accordance
with the operating instructions.
Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English 33. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MS6−SFE−...
Festo MS6−SFE−... 0507NH Deutsch 3
Durchflusssensor Typ MS6−SFE−...Deutsch
Inhaltsverzeichnis
1 Bedienteile und Anschlüsse 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Funktion und Anwendung 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Voraussetzungen für den Produkteinsatz 6. . . . . . . . . . . . . . . . . . . . . . . . .
4 Einbau 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mechanisch 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pneumatisch 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Elektrisch 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Inbetriebnahme 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Inbetriebnahme Vorbereitung 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
RUN−Modus 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SHOW−Modus 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
EDIT−Modus 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
TEACH−Modus 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
LOCK−Modus 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
RECORDER−Modus 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Probelauf 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Bedienung und Betrieb 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 Wartung und Pflege 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 Ausbau 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 Zubehör 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 Störungsbeseitigung 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 Technische Daten 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 Menüstruktur 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MS6−SFE−...
Festo MS6−SFE−... 0507NH Deutsch
4
1 Bedienteile und Anschlüsse
6
1
2
3
4
8
7
MS6−SFE−F5−AGD−... MS6−SFE−F5−...
5
6
1Display
2DOWN−Taste (B−Taste)
3Edit−Knopf
4UP−Taste (A−Taste)
5Siebpatrone (nur bei Typ MS6−SFE−F5−...)
6Druckluftanschluss
7Stecker für elektrischen Anschluss (M12)
8Einlaufstrecke
(nur bei Typ MS6−SFE−F5−AGD−...)
Bild1

MS6−SFE−...
Festo MS6−SFE−... 0507NH Deutsch 5

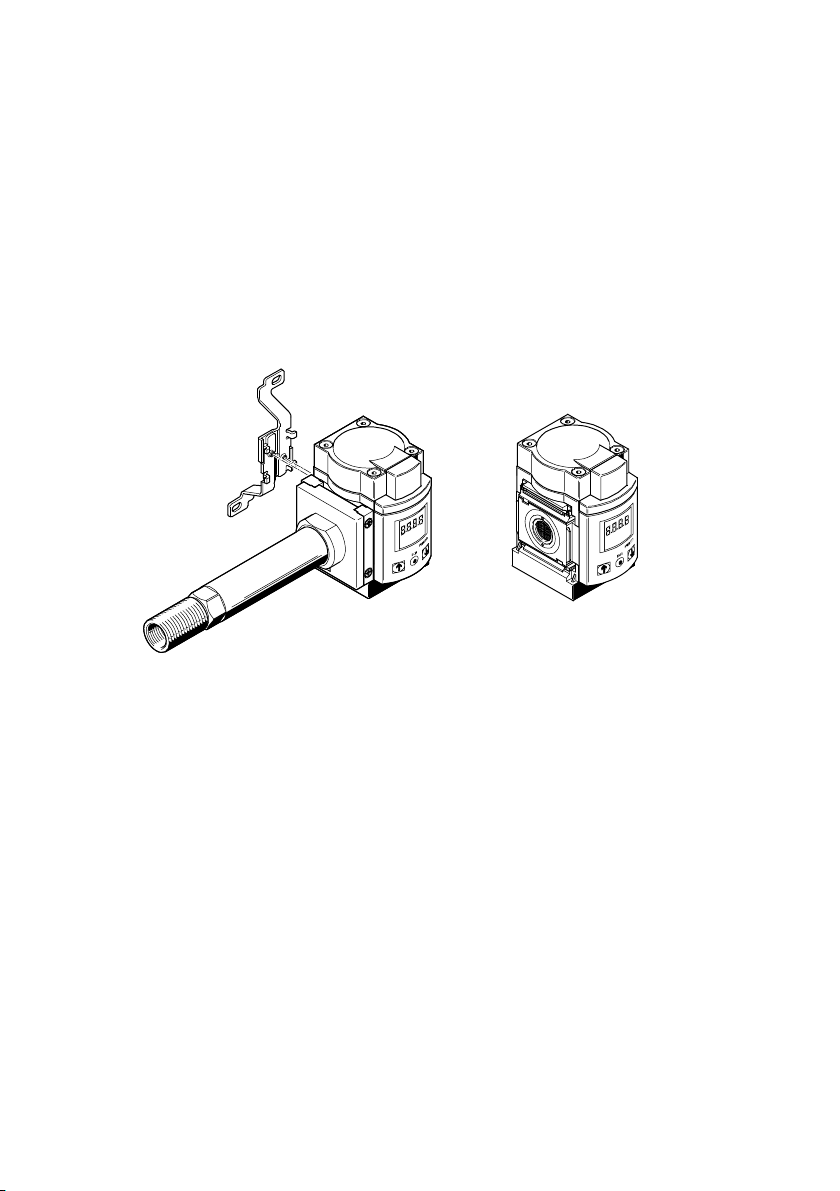

Merkmale Typ Ausprägung
Durchflusssensor MS6−SFE−...
Durchflussmessbereich −F5−... 200...5000l/min
Befestigungsart −... Montage an Wartungsgeräte MS−Reihe
−AGD−... Wandmontage mit Anschlussplatte
und Einlaufstrecke
Elektrische Ausgänge −N2.. 2 Schaltausgänge NPN
−P2.. 2 Schaltausgänge PNP
..I−... Analogausgang4...20mA
..U−... Analogausgang0...10V
Elektrischer Anschluss −M12 Stecker gerade M12x1, 5−polig
Bild2
2 Funktion und Anwendung
Der MS6−SFE−... dient bestimmungsgemäß zur Überwachung von Durchfluss− und
Verbrauchsänderungen in Leitungssystemen oder Endgeräten in der Industrie. Der
konstruktive Aufbau ermöglicht den autarken Betrieb (MS6−SFE−F5−AGD−...) oder
den Zusammenbau mit Wartungsgeräten der MS−Reihe (MS6−SFE−F5−...).
Bei der Messung wird ein thermisches Verfahren angewandt. Hierbei wird die
Wärmemenge ermittelt, die einer beheizten Fläche des Sensors durch das vorbei
strömende Medium entzogen wird. Über die entzogene Wärmemenge wird der
Durchfluss bzw. der kumulierte Verbrauch ermittelt und am Display angezeigt. Die
Anbindung an übergeordnete Systeme erfolgt über 2 Digitalausgänge (Out A/B)
und einen Analogausgang (Out C). Für beide Digitalausgänge lassen sich Schalt
punkte festlegen. Zur Durchflussmessung sind Schaltpunkte für beide Digitalaus
gänge möglich, zur kumulierten Verbrauchsmessung ein Schaltimpuls für Aus
gangA (Out A). Die Kombination kumulierte Verbrauchsmessung (Out A) und
Durchflussmessung (Out B) ist möglich. Über den Analogausgang wird der Durch
flusswert weitergereicht.

MS6−SFE−...
Festo MS6−SFE−... 0507NH Deutsch
6
Hinweis
Das Produkt ist ausschließlich für industrielle Zwecke geeignet. Es ist nicht
geeignet für Abrechnungszwecke im geschäftlichen Verkehr, z. B. zur
Verbrauchszählung in Versorgungseinrichtungen.
3 Voraussetzungen für den Produkteinsatz
Warnung
Die Verwendung des Produkts in Verbindung mit unzulässigen Medien kann
Schäden verursachen.
SVerwenden Sie es nicht in Verbindung mit entzündlichen Gasen, korrosiven
Gasen, Sauerstoff usw. Das Produkt ist nur zur Messung des Durchflusses
von Medien vorgesehen, die in den Technischen Daten als geeignet aufge
führt sind.
Warnung
Kondenswasser, Ölnebel, Fremdkörper und andere Verunreinigungen in der
Druckluft können das Produkt beschädigen und führen zu Messfehlern und
Funktionsstörungen.
SStellen Sie sicher, dass zuluftseitig folgender Filtrationsgrad erreicht wird:
Druckluft (keine aggressiven Gase) Klasse 3.4.1 nach DIN ISO 8573−1
(5m Reststaub, +3°C Drucktaupunkt, 0,01mg/m´ Restölgehalt)
Warnung
Abhängig von der Funktionalität der Maschine/Anlage kann die Manipulation
von Signalzuständen schwere Personen− oder Sachschäden verursachen.
SBerücksichtigen Sie, dass das Ändern des Schaltverhaltens der Ausgänge im
EDIT−Modus sofort wirksam wird.
Aktivieren Sie den Passwortschutz (Sicherheitscode), um das versehentliche
Ändern durch unbefugte Dritte zu verhindern (siehe Abschnitt 5 unter LOCK−
Modus).

MS6−SFE−...
Festo MS6−SFE−... 0507NH Deutsch 7
Hinweis
Durch unsachgemäße Handhabung entstehen Fehlfunktionen.
SStellen Sie sicher, dass die nachfolgenden Vorgaben stets eingehalten
werden.
SVergleichen Sie die Grenzwerte in dieser
Bedienungsanleitung mit denen Ihres Ein
satzfalls (z. B. Betriebsmedium, Drücke,
Kräfte, Momente, Temperaturen, Massen,
Geschwindigkeiten, Betriebsspannungen,
Durchflüsse).
SBerücksichtigen Sie die Umgebungsbedin
gungen am Einsatzort.
SBerücksichtigen Sie die Vorschriften der
Berufsgenossenschaft, des Technischen
Überwachungsvereins, des VDE oder
entsprechende nationale Bestimmungen.
SEntfernen Sie die Transportvorkehrungen
wie Schutzwachs, Folien (Polyamid), Kap
pen (Polyethylen), Kartonagen (außer den
Verschlusselementen der pneumatischen
Anschlüsse).
Die Verpackungen sind vorgesehen für eine Verwertung auf stofflicher Basis
(Ausnahme: Ölpapier = Restmüll).
SVerwenden Sie den Artikel im Originalzustand ohne jegliche eigenmächtige
Veränderung.
Bild3
LF−... LR−...
Bild4
[°C] [%] [mbar]

MS6−SFE−...
Festo MS6−SFE−... 0507NH Deutsch
8
4 Einbau
Mechanisch
Die Einbaulage ist horizontal (±5°).
Bild5
Informationen zu den Befestigungselementen der MS−Reihe finden Sie in der
Bedienungsanleitung Befestigungselementen MS..−...−W... / MS..−...−AG".
Zusammenbau mit Wartungsgeräten der MS−Baureihe
Der MS6−SFE−... darf nur mit Wartungsgeräten der MS−Reihe kombiniert werden,
die einen pneumatischen Anschluss von mindestens 1/2" haben.
Beim Zusammenbau mit einem bereits vorhandenen Wartungsgerät der
MS−Baureihe:
1. Beachten Sie die Durchflussrichtung.
2. Installieren Sie den MS6−SFE−... nur nach Wartungsgeräten die den Filtrations
grad (Luftqualitätklasse 3.4.1.: 5m Reststaub, +3°C Drucktaupunkt,
0,01mg/m´ Restölgehalt) einhalten.
Bei Einbau des MS6−SFE−... direkt nach einem Filterregelventil oder Druck−
regelventil (MS6−LFR−..., MS6−LR−..., etc.) ist zur Einhaltung der Genauigkeits
angaben der Einbau des Abzweigmoduls MS6−FRM−1/2−... zwischen diesen
Wartungsgeräten zwingend erforderlich.

MS6−SFE−...
Festo MS6−SFE−... 0507NH Deutsch 9
3. Demontieren Sie, falls vorhanden, die Abdeckkappe auf der Zusammenbau
seite (nach oben schieben).
4. Platzieren Sie die Modulverbinder Typ MS6−MV in den Nuten der Einzelgeräte.
Dabei ist zwischen den Einzelgeräten eine Dichtung erforderlich.
5. Befestigen Sie die Modulverbinder Typ MS6−MV mit 2 Schrauben.
Pneumatisch
Der Luftmassenstrom wird an dem Anschluss zugeführt, an dem sich die Sieb−
patrone (bei Typ MS6−SFE−F5−...) bzw. die Einlaufstrecke (bei Typ MS6−SFE−
F5−AGD−...) befindet. Am gegenüberliegenden Anschluss wird der Luftmassen
strom entnommen.
Hinweis
Ein Betrieb ohne Siebpatrone bzw. Einlaufstrecke ist nicht möglich. Auf dem
Display erscheint Er01", wenn der MS6−SFE−... mit einem Eingangsdruck
beaufschlagt wird.
Zur Einhaltung der Genauigkeitsangaben muss der MS6−SFE−... über einen An
schlussinnendurchmesser von mindestens 10mm bzw. über einen pneumatischen
Anschluss von mindestens 1/2" versorgt werden.
Bild6

MS6−SFE−...
Festo MS6−SFE−... 0507NH Deutsch
10
Bei Verwendung von Anschlussverschraubungen mit Schlüsselweite größer SW24:
SEntfernen Sie die Abdeckkappe (nach oben schieben), falls vorhanden.
Bei Verwendung von Anschlussverschraubungen:
SBeachten Sie die zulässige Einschraubtiefe der Anschlussgewinde:
Max. Einschraubtiefe ISO 228 (NPT)
MS6(N)−...−1/2−... 14mm 13,6mm
Bild7
SAchten Sie auf korrekten Anschluss der Druckluftleitungen.
SDrehen Sie die Verschraubungen unter Verwendung von geeignetem Dicht
material in die pneumatischen Anschlüsse.
Elektrisch
Warnung
SVerwenden Sie ausschließlich Stromquellen, die eine sichere elektrische
Trennung der Betriebsspannung nach IEC/DIN EN 60204−1 gewährleisten.
Berücksichtigen Sie zusätzlich die allgemeinen Anforderungen an PELV−
Stromkreise gemäß IEC/DIN EN 60204−1.
Hinweis
Lange Signalleitungen reduzieren die Störfestigkeit.
SStellen Sie sicher, dass die Signalleitungen stets kürzer sind als 10 m.

MS6−SFE−...
Festo MS6−SFE−... 0507NH Deutsch 11

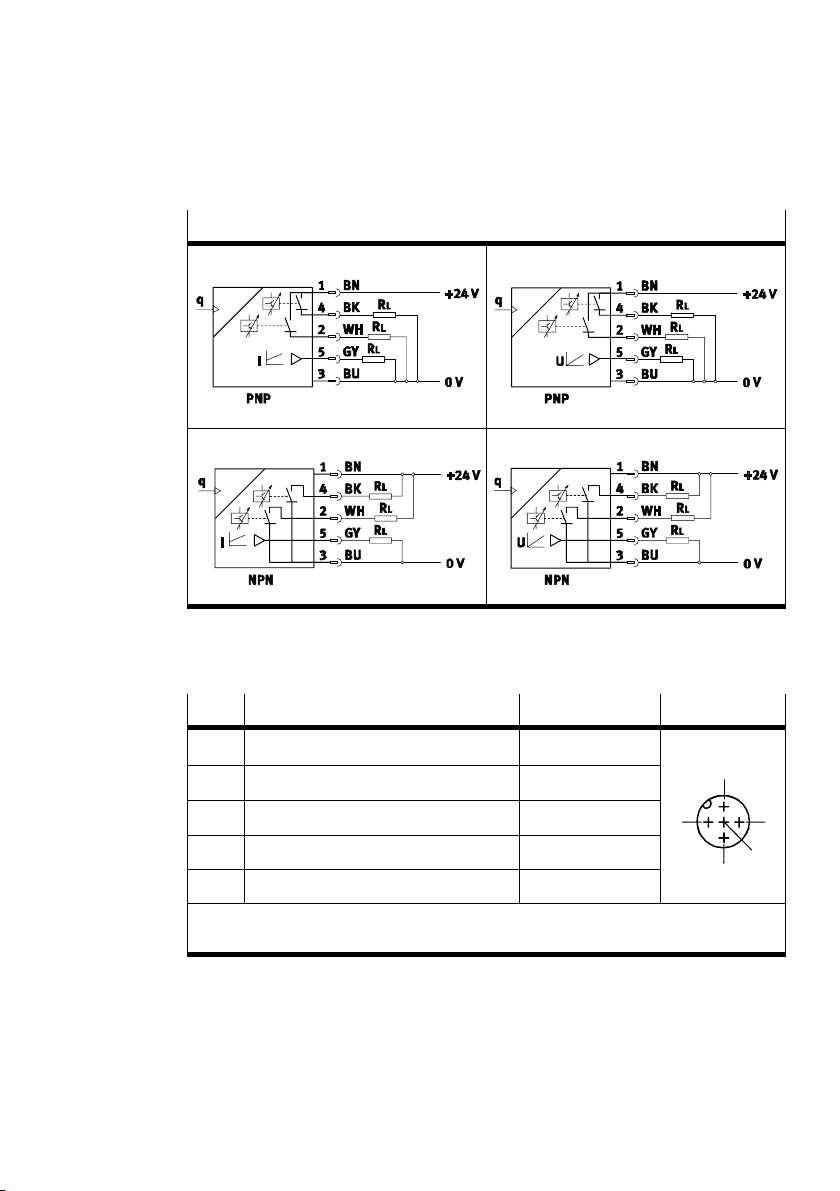

Schaltbilder MS6−SFE−...
MS6−SFE−...−...−P2I MS6−SFE−...−...−P2U
MS6−SFE−...−...−N2I MS6−SFE−...−...−N2U
Bild8
Verkabeln Sie den MS6−SFE−... wie folgt:
Pin Belegung Kabelfarben 1) Stecker
1 +24 VDC Versorgungsspannung Braun (BN) 5−polig M12
1
2 Digitalausgang B (Out B) Weiß (WH) 1
3 0 V Blau (BU) 24
4 Digitalausgang A (Out A) Schwarz (BK) 5
3
5 Analogausgang C (Out C) 2) Grau (GY) 3
1) Bei Verwendung des Steckdosenkabels lt. Zubehör
2) Spannung (U) oder Strom (I) siehe Technische Daten
Bild9
Anzugsdrehmoment max. 0,5 Nm.

MS6−SFE−...
Festo MS6−SFE−... 0507NH Deutsch
12
5 Inbetriebnahme
SLegen Sie das gewünschte Schaltverhalten der Digitalausgänge fest.
Bei Durchflussmessung: Schaltpunkte (SP) und Hysterese (Hy)
Bei Einstellung Schwellwert−
Komparator
Bei Einstellung Fenster−
Komparator
Bei
EinstellungNO
(Schließer)
q
1
0
Hy
OUT
SP
Hy Hy
q
1
0
OUT
SP Lo SP Hi
Bei
EinstellungNC
(Öffner)
q
1
0
SP
Hy
OUT
q
1
0
OUT
SP Lo SP Hi
Hy Hy
Bild10
Bei kumulierter Verbrauchsmessung (nur mit Out A): Schaltimpuls (CI)
Bei Einstellung NO (Schließer) Bei Einstellung NC (Öffner)
CI CI
t
t
0
OUTA
1
0
[l]
1
100ms
[m´]
CI CI
t
t
0
OUTA
1
0
[l]
1
100ms
[m´]
Bild11

MS6−SFE−...
Festo MS6−SFE−... 0507NH Deutsch 13

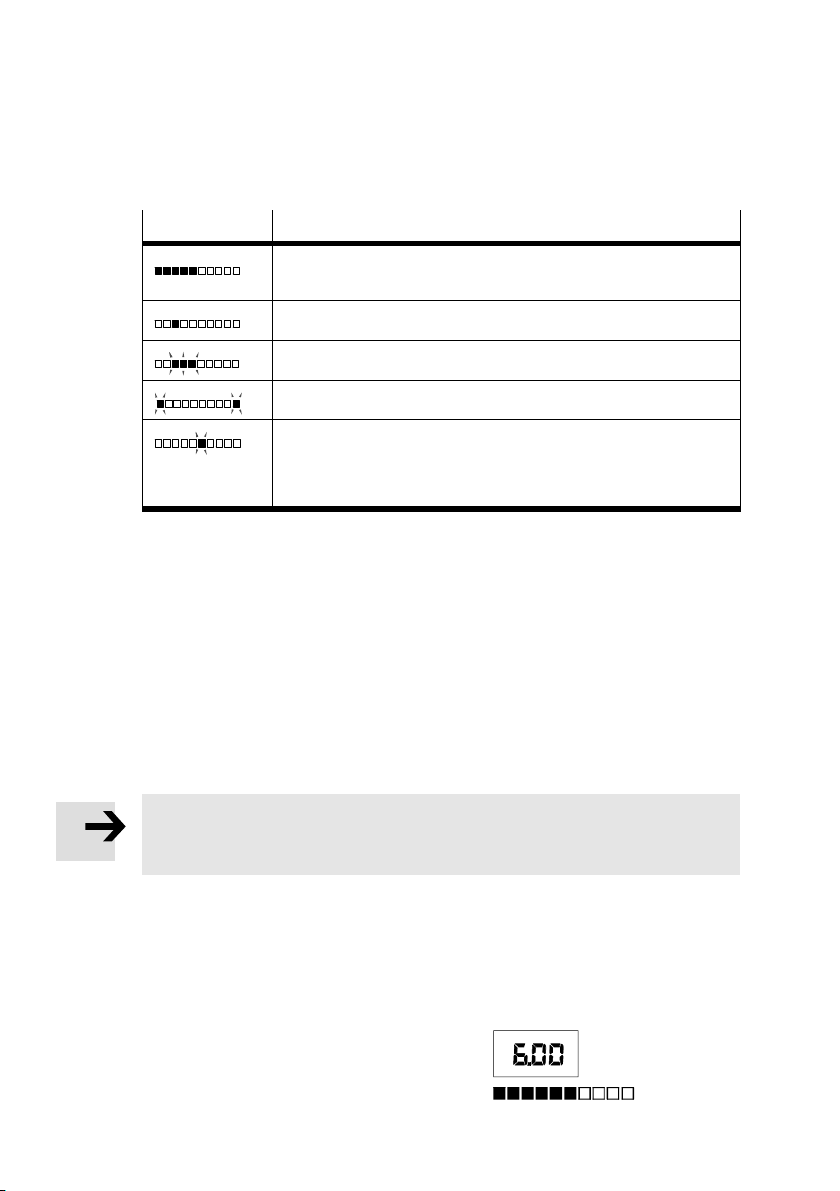

Symbolik auf dem Display
Symbolik Beschreibung
Schaltausgang A / Schaltausgang B
Sicherheitscode aktiv (Sperrung gegen unbefugte Programmierung)
Kumulierte Verbrauchsmessung aktivieren bzw. ist aktiv; Run blinkt,
wenn die Messung im RECORDER−Modus gestartet wurde.
Kumulierte Verbrauchsmessung stoppen
Kumulierten Verbrauchsmesswert zurücksetzen
Schaltausgang gesetzt / nicht gesetzt
Schwellwert−Komparator
Fenster−Komparator
Schaltpunkt (switching point)
Unterer Schaltpunkt (switching point  low)
Oberer Schaltpunkt (switching point  high)
Impuls für kumulierten Verbrauch (consumption impulse)
Hysterese
Schließer (normally open)
Öffner (normally closed)
Minimalwert Durchfluss (flow low)
Maximalwert Durchfluss (flow high)
Schaltmodus Verbrauch (consumption  nur bei Out A)
Schaltmodus Durchfluss (flow  nur bei Out A)
Fehlerhafter Einbau, Siebpatrone bzw. Einlaufstrecke fehlt

MS6−SFE−...
Festo MS6−SFE−... 0507NH Deutsch
14
Symbolik Beschreibung
Segmente leuchten: Grafische Anzeige des aktuellen Messwerts
bezogen auf den max. Messwert des Messbereichs
Lauflicht (1 Segment): Verbrauchsmessung für Out A aktiv
3 Segmente blinken: Hysteresewert wird angezeigt
2 Segmente blinken: Minimal−/Maximalwert wird zurückgesetzt
Segment 6 blinkt: Schaltpunkt SP oder SP.Lo wird angezeigt
Segment 8 blinkt: Schaltpunkt SP.Hi wird angezeigt
Segment 1 blinkt: Min. Durchfluss (F.Lo) wird angezeigt
Segment 10 blinkt: Max. Durchfluss (F.Hi) wird angezeigt
Inbetriebnahme Vorbereitung
Der Grundzustand heißt RUN−Modus. Er zeigt den aktuellen Messwert an.
Aus anderen Modi heraus erreichbar durch:
3s langes Drücken des Edit−Knopfs oder
 Ablauf einer Überwachungszeit (Timeout siehe Abschnitt 12. Menüstruktur)
SSchalten Sie die Betriebsspannung ein. Der MS6−SFE−... befindet sich im
RUN−Modus.
SPrüfen Sie die Einstellungen des MS6−SFE−... .
Hinweis
Eine Übersicht zur Menüstruktur finden Sie in Abschnitt 12.
RUN−Modus
Zeigt den Messwert (Durchfluss in l/min oder kumulierter Verbrauch in m´ oder l)
an. Blinkender Wert bedeutet: Messung außerhalb des zulässigen Messbereichs
oder falsche Verschlauchung.
SBetreiben Sie den MS6−SFE−... mit unter
schiedlichen Durchflusswerten.
Die Zahlen− und Balkenanzeige ändert
sich entsprechend. Bild12

MS6−SFE−...
Festo MS6−SFE−... 0507NH Deutsch 15
SHOW−Modus
Im SHOW−Modus werden die Einstellungen für die Schaltausgänge Out A/B ange
zeigt. Wiederholtes Drücken der A−Taste (UP−Taste) zeigt nacheinander die Einstel
lungen von Out A. Wiederholtes Drücken der B−Taste (DOWN−Taste) zeigt die Ein
stellungen von Out B. Nach der letzten gezeigten Einstellung kehrt der MS6−SFE−...
in den RUN−Modus zurück und zeigt den aktuellen Messwert für den entsprechen
den Ausgang (z. B. kumulierter Verbrauchswert für Out A (A−Taste) oder Durch
flusswert für Out B (B−Taste)). Dies ermöglicht das Umschalten der Anzeige bei
unterschiedlichen Einstellungen für Out A und Out B.
Folgende Einstellungen werden angezeigt:
Bei Durchflussmessung [Flow] (Out A/B):
 Schaltfunktion [Schwellwert−/Fenster−Komparator]
 Schaltpunkt [SP oder SP.Lo und SP.Hi ]
 Hysterese [HY]
 Schaltcharakteristik [no/nc].
Bei kumulierter Verbrauchsmessung [Cons] (nur Out A):
 Schaltpunkt für Verbrauchsimpuls [CI]
 Schaltcharakteristik [no/nc].
Daraufhin erfolgt die Rückkehr in den RUN−Modus.
SDrücken Sie mehrmals hintereinander die A−Taste oder die B−Taste und prüfen
Sie die aktuellen Einstellungen.
EDIT−Modus
Der EDIT−Modus ermöglicht folgende Einstellungen:
 Schaltmodus für Out A (Verbrauch [Cons] oder Durchfluss [Flow] )
 Physikalische Einheit [m3, l oder l/min]
 Schaltfunktion (Schwellwert− oder Fenster−Komparator)
 Schaltpunkte (für Out A/B) bzw. Schaltimpuls [CI] (nur für Out A im
Schaltmodus [Cons])
 Hysterese [HY]
 Schaltcharakteristik [no/nc].

MS6−SFE−...
Festo MS6−SFE−... 0507NH Deutsch
16
Zur Einstellung des Schaltverhaltens der Digitalausgänge im RUN−Modus
Warnung
Abhängig von der Funktionalität der Maschine/Anlage kann die Manipulation
von Signalzuständen schwere Personen− oder Sachschäden verursachen.
SBerücksichtigen Sie, dass das Ändern des Schaltverhaltens der Ausgänge im
EDIT−Modus sofort wirksam wird.
Zur Durchflussmessung sind Schaltpunkte für beide Digitalausgänge (Out A/B)
möglich. Ein Schaltimpuls zur kumulierten Verbrauchsmessung lässt sich nur für
den Digitalausgang A (Out A) festlegen. Die Kombination kumulierte Verbrauchs
messung (Out A) und Durchflussmessung (Out B) ist möglich.
SVollziehen Sie folgende Schritte:
a) Auswahl des Schaltausgangs
Schaltausgang Out A Schaltausgang Out B
1. Um den EDIT−Modus zu aktivieren, Edit−Knopf drücken.
Nur bei aktiver Sicherheitssperre [Lock]:
SUP/DOWN−Taste drücken, bis der gewählte Sicherheitscode eingestellt ist.
SEdit−Knopf drücken.
[Out A] blinkt.
Mit UP−/DOWN−Taste lässt sich nun Folgendes wählen (siehe auch Bild21 und Bild22):
 Ausgang dessen Verhalten eingestellt werden soll (Out A oder Out B)
 LOCK−Modus (Sicherheitscode einstellen)
 RECORDER−Modus (nur, wenn Out A im Schaltmodus Flow).
 2. Um Schaltausgang Out B zu wählen,
DOWN−Taste (B) drücken.
[Out B] blinkt.
3. Zur Bestätigung des gewählten Ausgangs, Edit−Knopf drücken.
Bild13
Weitere Schritte siehe Bild14.

MS6−SFE−...
Festo MS6−SFE−... 0507NH Deutsch 17
b) Einstellen der Schaltfunktionen
Durchflussmessung (Out A/ Out B) Verbrauchsmessung (nur Out A)
Nur bei Out A:
SWenn [Cons] blinkt, Schaltmodus
[Flow] (Durchfluss) wählen mit UP−/
DOWN−Taste. [Flow] blinkt.
SZur Bestätigung des Schaltmodus
[Flow], Edit−Knopf drücken.
Nur, wenn [Flow] blinkt:
4. Schaltmodus [Cons] (Verbrauch)
wählen mit UP−/DOWN−Taste.
[Cons] blinkt.
 5. Zur Bestätigung des Schaltmodus
[Cons], Edit−Knopf drücken.
 6. Physikalische Einheit wählen mit
UP−/DOWN−Taste.
7. Zur Bestätigung, Edit−Knopf drücken.
4. Gewünschte Schaltfunktion (Schwell
wert−/Fenster−Komparator) wählen
mit UP−/DOWN−Taste.
5. Zur Bestätigung, Edit−Knopf drücken.
6. Schaltpunkt (SP bzw. SP.Lo) einstellen
mit UP/DOWN−Taste.
7. Zur Bestätigung, Edit−Knopf drücken.
Bei Schaltfunktion Fenster−Komparator:
SWert (SP.Hi) einstellen mit UP/DOWN−
Taste.
SZur Bestätigung Edit−Knopf drücken.
8. Hysterese (HY) einstellen mit
UP/DOWN−Taste.
9. Zur Bestätigung, Edit−Knopf drücken.
8. Verbrauchsimpuls (CI) einstellen mit
UP/DOWN−Taste.
9. Zur Bestätigung, Edit−Knopf drücken.
10. Schaltcharakteristik [no/nc] wählen
mit UP/DOWN−Taste.
11. Zur Bestätigung, Edit−Knopf drücken.
10. Schaltcharakteristik [no/nc] wählen
mit UP/DOWN−Taste.
11. Zur Bestätigung, Edit−Knopf drücken.
Der MS6−SFE−... ist wieder im RUN−Modus.
Bild14

MS6−SFE−...
Festo MS6−SFE−... 0507NH Deutsch
18
TEACH−Modus
Ermöglicht das Teachen der Schaltpunkte.
SWählen Sie vor dem Teachen im EDIT−Modus die gewünschte Schaltfunktion
(Schwellwert− oder Fenster−Komparator) aus (siehe unter EDIT−Modus).
Zum Teachen der Schaltgrößen:
1. Durchfluss (Flow1) erzeugen.
2. Um den TEACH−Modus zu aktivieren und den Wert (Flow1) zu übernehmen,
zuerst die Taste für den gewünschten Schaltausgang (Out A/B) drücken, dann
bei gedrückter Taste den Edit−Knopf drücken.
3. Nur bei aktiver Sicherheitssperre [Lock]:
SUP/DOWN−Taste drücken, bis der gewählte Sicherheitscode eingestellt ist.
SEdit−Knopf drücken.
Schaltausgangsymbol und Balkenanzeige blinken.
4. Durchfluss (Flow2) erzeugen.
5. Um den Wert (Flow2) zu übernehmen, zuerst die unter 2. gewählte Taste
drücken, dann bei gedrückter Taste den Edit−Knopf drücken.
MS6−SFE−... ist wieder im RUN−Modus.
Bei Einstellung Schwellwert−Komparator: Der (geteachte) Schaltpunkt ergibt sich
aus dem Mittelwert beider Messwerte SP = 1/2 (Flow1 + Flow2)
(Sonderfall: SP = Flow1 = Flow2).
Bei Einstellung Fenster−Komparator: Das geteachte Schaltfenster ergibt sich aus
den Messwerten SP.Lo = Flow1; SP.Hi = Flow2.
LOCK−Modus
Ermöglicht das Einstellen, Ändern und Löschen des Sicherheitscode.
1. Um EDIT−Modus zu aktivieren, Edit−Knopf drücken.
2. Nur bei aktiver Sicherheitssperre [Lock]:
SUP/DOWN−Taste drücken, bis der gewählte Sicherheitscode eingestellt ist.
SEdit−Knopf drücken.
[Out A] blinkt.
3. UP/DOWN−Taste drücken, bis der LOCK−Modus gewählt ist. [Lock] blinkt.
4. Um LOCK−Modus zu aktivieren, Edit−Knopf drücken.

MS6−SFE−...
Festo MS6−SFE−... 0507NH Deutsch 19
5. Sicherheitscode mit UP/DOWN−Taste einstellen (0 = kein Schutz).
6. Zur Bestätigung, Edit−Knopf drücken.
MS6−SFE−... ist wieder im RUN−Modus.
Tipp: Sicherheitscode wiederauffindbar hinterlegen.
Bei vergessenem Sicherheitscode siehe Abschnitt 6.
MINMAX−Modus
Zeigt den bis zum Zeitpunkt der Betätigung geringsten und höchsten Durchfluss
wert an
Minimal/Maximalwer t anzeigen
SUm MINMAX−Modus zu aktivieren, drücken Sie die Tasten A und B gleichzeitig.
Der bis zu diesem Zeitpunkt niedrigste Durchflusswert wird angezeigt
(min/F.Lo).
SDrücken Sie erneut die Tasten A und B gleichzeitig. Der bis zu diesem
Zeitpunkt maximale Durchflusswert wird angezeigt (max /F.Hi).
SDrücken Sie erneut die Tasten A und B gleichzeitig. Daraufhin erfolgt die
Rückkehr in den RUN−Modus.
Speicher Minimal/Maximalwert zurücksetzen
SA− und B−Taste gleichzeitig länger als 2 Sekunden gedrückt halten oder die
Versorgungsspannung ausschalten.

MS6−SFE−...
Festo MS6−SFE−... 0507NH Deutsch
20
RECORDER−Modus
Ermöglicht die manuelle kumulierte Verbrauchsmessung (nur, wenn Out A im
Modus [Flow]); wählen Sie vor der manuellen Verbrauchsmessung im EDIT−Modus
für Out A den Modus [Flow] (siehe unter EDIT−Modus).
1. Um EDIT−Modus zu aktivieren, Edit−Knopf drücken.
2. Nur bei aktiver Sicherheitssperre [Lock]:
SUP/DOWN−Taste drücken, bis der gewählte Sicherheitscode eingestellt ist.
SEdit−Knopf drücken
[Out A] blinkt.
3. UP/DOWN−Taste drücken, bis der RECORDER−Modus gewählt ist
([RESET], [STOP] und [RUN] blinkt).
4. Um RECORDER−Modus zu aktivieren, Edit−Knopf drücken.
Messung starten
5. Befehl [RUN] wählen mit UP/DOWN−Taste (RUN blinkt)
6. Zur Bestätigung, Edit−Knopf drücken
(Aufzeichnung startet, Lauflicht  1 Segment).
Ein blinkendes RUN signalisiert, das im RECORDER−MODUS eine kumulierte
Verbrauchsmessung gestartet wurde und aktiv ist, auch nach Verlassen des
RECORDER−Modus.
Messung stoppen
7. Befehl [STOP] wählen mit UP/DOWN−Taste (STOP blinkt).
8. Zur Bestätigung, Edit−Knopf drücken (Aufzeichnung stoppt).
Um den Messwert zurückzusetzen
9. Befehl [RESET] wählen mit UP/DOWN−Taste (RESET blinkt).
10. Zur Bestätigung, Edit−Knopf drücken (Messwert wird zurückgesetzt).
Probelauf
SPrüfen Sie im Probelauf durch variieren des Durchflusses bzw. des Verbrauchs,
ob der MS6−SFE−... wie gewünscht schaltet.
