Festo CPX-FEC Parts list manual

Kurz
beschreibung
Brief description
CPX−Front−End−
Controller
CPX−FEC
 Deutsch
 English
 Español
 Français
 Italiano
 Svenska
677 478
0404NH
CPX Terminal

Festo CPX−FEC 0404NH2
Deutsch3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Español 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Français39. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Italiano 51. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Svenska63. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Edition: 0404NH
Original: de
© (Festo SE&Co. KG, D73726Esslingen, Germany, 2004)
Internet:http://www.festo.com
E−Mail: [e-mail]

Festo CPX−FEC 0404NH Deutsch 3
1 BenutzerhinweiseDeutsch
Der CPX−FEC ist ausschließlich für die Steuerung von pneu
matischen und elektrischen Aktuatoren, die Abfrage von
Sensorsignalen durch Eingangsmodule und für die Kom
munikation über Ethernet bestimmt.
Hierbei sind die angegebenen Grenzwerte der technischen
Daten einzuhalten.Ausführliche Informationen finden Sie
imHandbuch zumCPX−FEC (P.BE−CPX−FEC−..) sowie in der
CPX−Systembeschreibung(P.BE−CPX−SYS−..).
Warnung
SSchalten Sie die Spannung aus, bevor Sie Steckver
binder zusammenstecken oder trennen (Funktions
schädigung).
SVerwenden Sie nur Netzteile, die eine sichere elektri
sche Trennung der Betriebsspannung nach IEC 742/
EN 60742/VDE 0551 mit mindestens 4 kV Isolations
festigkeit gewährleisten (PELV). Schaltnetzteile sind
zulässig, wenn sie die sichere Trennung imSinne der
EN 60950/VDE 0805gewährleisten.
SSchließen Sie einen Erdleiter mit ausreichendem
Leitungsquerschnitt an den mit demErdungssymbol
gekennzeichneten Anschluss des CPX−Terminals an.
SDer CPX−FEC enthält elektrostatisch gefährdete Bau
elemente.Berühren Sie deshalb keine Bauelemente.
Beachten Sie die Handhabungsvorschriften für elek
trostatisch gefährdete Bauelemente.
Hinweis
Nehmen Sie nur ein komplett montiertes und verdrah−
tetes CPX−Terminal in Betrieb.

Festo CPX−FEC 0404NH Deutsch
4

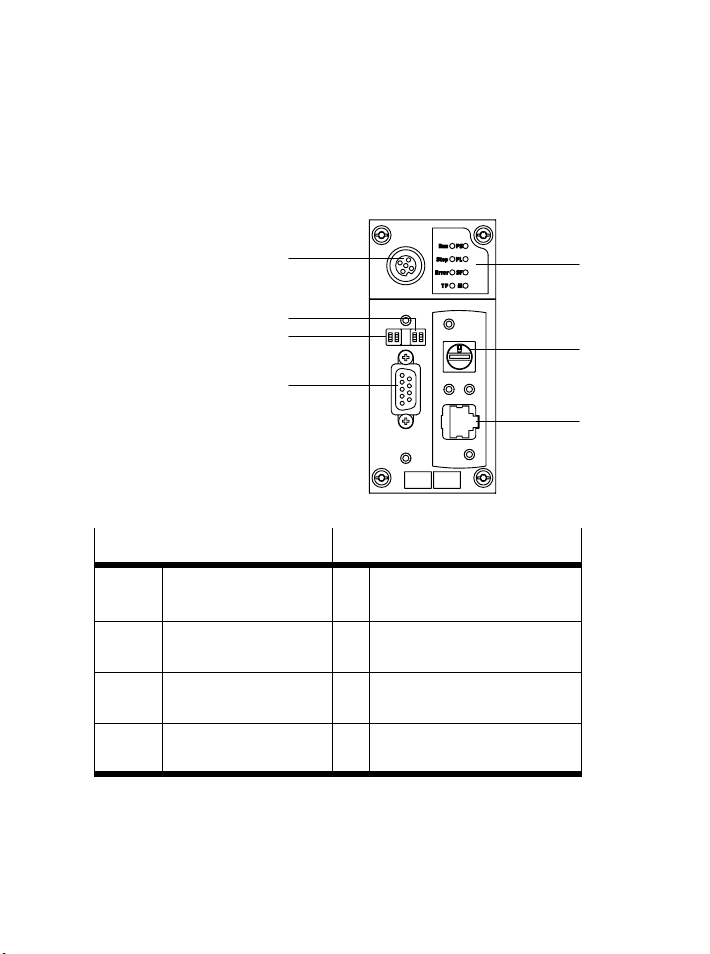

2 Anschluss− und Anzeigeelemente
1FEC−Status− und
CPX−LEDs
2RUN/STOP−
Drehschalter
3Ethernet−
Schnittstelle
4Programmier−
Schnittstelle
52−fach DIL−Schalter 1
62−fach DIL−Schalter 2
7Service−Schnittstelle
für Handheld
1
2
43
5
6
7
FEC−Status−LEDs CPX−LEDs zur Systemdiagnose
RUN SPS−Programm läuft
(grün)
PS Power System(grün)
STOP SPS−Programm
gestoppt (gelb)
PL Power Load (grün)
ERROR SPS−Programmfehler
EA−Fehler (rot)
SF SystemFailure (rot)
TP Ethernet−Verbindung
(grün)
M Modify (gelb)

Festo CPX−FEC 0404NH Deutsch 5
3 Installationshinweise

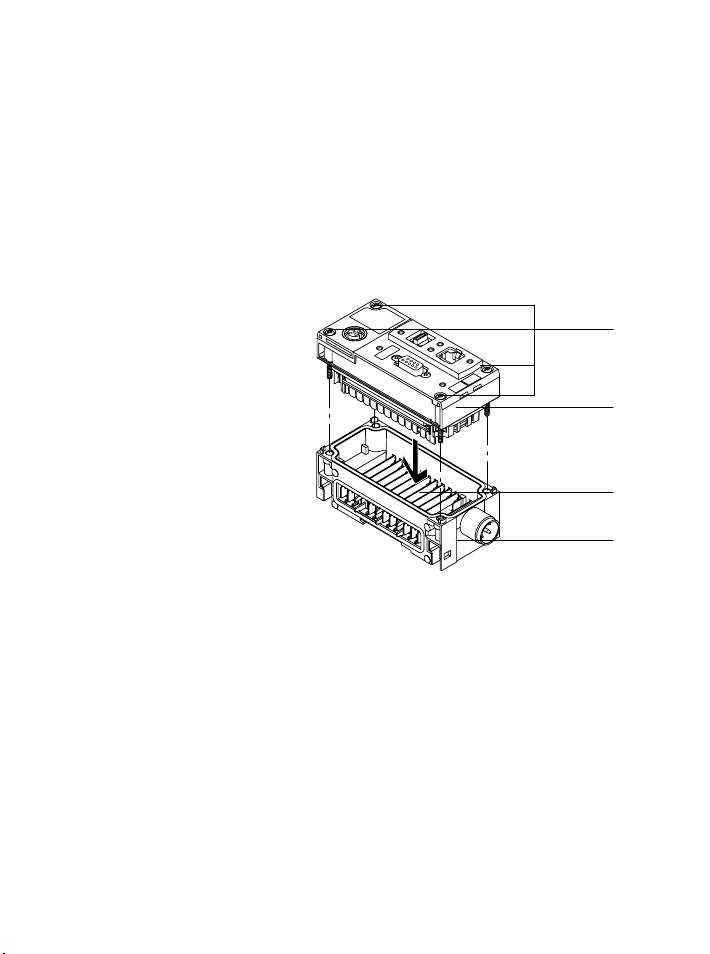

3.1 Montage
Der CPX−FEC ist in einen Verkettungsblock des CPX−Termi
nals montiert.
1Schrauben,
Anzugsdrehmoment
0,9... 1,1Nm
2CPX−FEC
3Stromschienen
4Verkettungsblock
(beliebig, hier
beispielhaft mit
Zusatzeinspeisung)3
1
2
4
Demontage
SSchrauben herausdrehen und CPX−FEC vorsichtig
abheben.
Montage
1. Dichtung und Dichtflächen prüfen und CPX−FEC wieder
aufsetzen.
2. Schrauben so ansetzen, dass die vorgefurchten Gewin
degänge genutzt werden.Schrauben von Hand über
Kreuz anziehen (Torx T10). Anzugsdrehmoment
0,9...1,1Nm.

Festo CPX−FEC 0404NH Deutsch
6

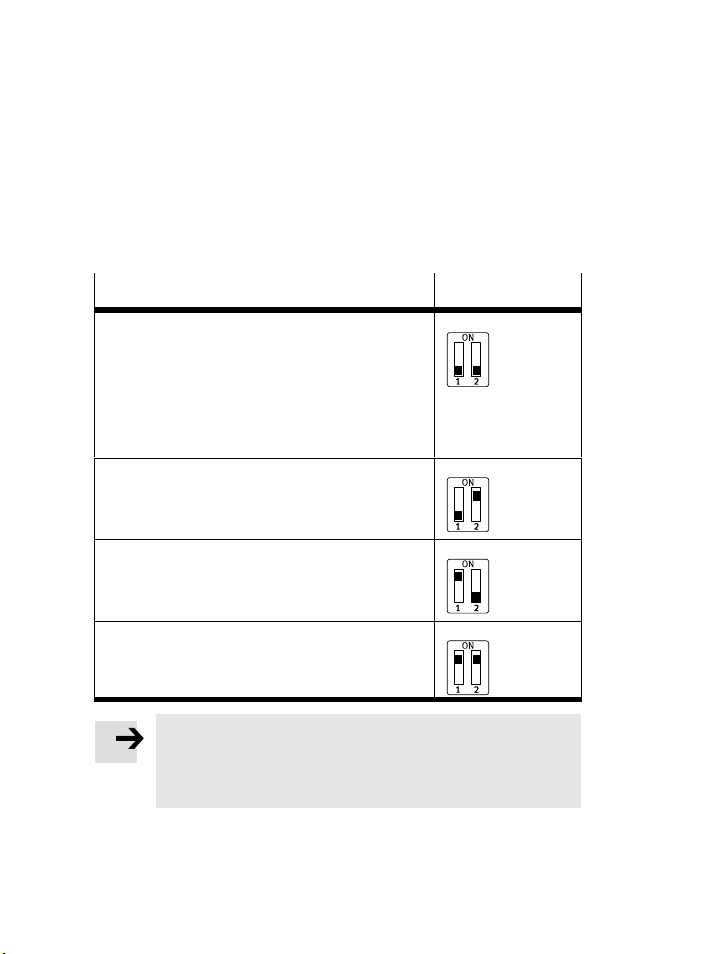

3.2 Einstellen der DIL−Schalter
Stellen Sie die Betriebsart mit demDIL−Schalter 1ein:
Betriebsart DIL−Schalter 1
Stand Alone / Remote Controller
Steuerung des CPX−Terminals über den CPX−FEC:
 Stand Alone oder
Remote Controller Ethernet oder
Remote Controller Feldbus (Feldbusknoten
mit DIL−Schalter−Einstellung aufRemote
Controller" imCPX−Terminal erforderlich.)
Remote I/O
Steuerung des CPX−Terminals über Modbus/TCP
durch eine übergeordnete Steuerung.
Reserviert
Reserviert
Hinweis
Prüfen Sie die korrekte Einstellung des DIL−Schalters,
bevor Sie den CPX−FEC in Betrieb nehmen.Ein Wechsel
der Betriebsart wird erst nach Power OFF/ON erkannt.

Festo CPX−FEC 0404NH Deutsch 7
Reservierte Einstellung DIL−Schalter 2
Lassen Sie die Schalterelemente des
DIL−Schalters 2aufOFF stehen.
3.3 Einstellen des Drehschalters
Der 16fach Drehschalter (0, 1, ..., F)dient als RUN/STOP−
Schalter für die SPS.Lassen Sie den Drehschalter während
der Installation aufPosition 0" (STOP)stehen.
Einstellung Drehschalter
0 = STOP
SPS−Programm ist gestoppt.Programme
stoppen bei Änderung des Drehschalters von
1... F auf0.
1 ... F = RUN
Anwenderprogramm gestartet.Programme
starten bei Änderung des Drehschalters von
0auf1... F.
Die Schalterstellung lässt sich im
Anwenderprogramm abfragen und für
Programmierzwecke nutzen.
Änderungen der Drehschalter−Position werden mit einer Verzögerung
von 500ms an die Steuerung weitergegeben.

Festo CPX−FEC 0404NH Deutsch
8
3.4 Pinbelegung der Ethernet−Schnittstelle
RJ45−Buchse Pin Signal Erläuterung
1
2
3
4
5
6
7
81
2
3
4
5
6
7
8
Metall−
umhüllung
TD+
TD−
RD+
n.c.
n.c.
RD−
n.c.
n.c.
Shield
Sendedaten+
Sendedaten−
Empfangsdaten+
nicht angeschlossen
nicht angeschlossen
Empfangsdaten+
nicht angeschlossen
nicht angeschlossen
Schirm
3.5 Programmier−Schnittstelle
Sub−D−Buchse Pin Signal Erläuterung
1
2
3
4
5
6
7
8
9
Schirm
n.c.
RxD
TxD
n.c.
GND
n.c.
n.c.
n.c.
n.c.
Shield
nicht angeschlossen
Empfangsdaten
Sendedaten
nicht angeschlossen
Datenbezugspotenzial
nicht angeschlossen
nicht angeschlossen
nicht angeschlossen
nicht angeschlossen
Verbindung zu FE

Festo CPX−FEC 0404NH Deutsch 9
3.6 Spannungsversorgung des CPX−Terminals
Die Betriebs− und Lastspannungsversorgung des CPX−
Terminals wird über Verkettungsblöcke zugeführt.Diese
leiten die Betriebs− und Lastspannung an die angrenzen
den Module weiter.
Beispiel mit CPX−GE−EV−Z
1234
24V 0V FE24V 234
0V FE24V
1
n.c.
24 V VAL
0 V VAL
24 V EL/SEN
0 V EL/SEN
24 V OUT
0 V OUT
FE
24 V OUT
0 V OUT
123 4
5
6
7
1Verkettungsblock mit System−
einspeisung Typ CPX−GE−EV−S
2Verkettungsblock ohne
Einspeisung Typ CPX−GE−EV
3Verkettungsblock mit Zusatz−
einspeisung Typ CPX−GE−EV−Z
(Pin1nicht belegt)
4Lastspannung für Ventile
5Betriebsspannung für
Elektronik und Sensoren
6Lastspannung für digitale
Ausgänge
7Funktionserde FE

Festo CPX−FEC 0404NH Deutsch
10

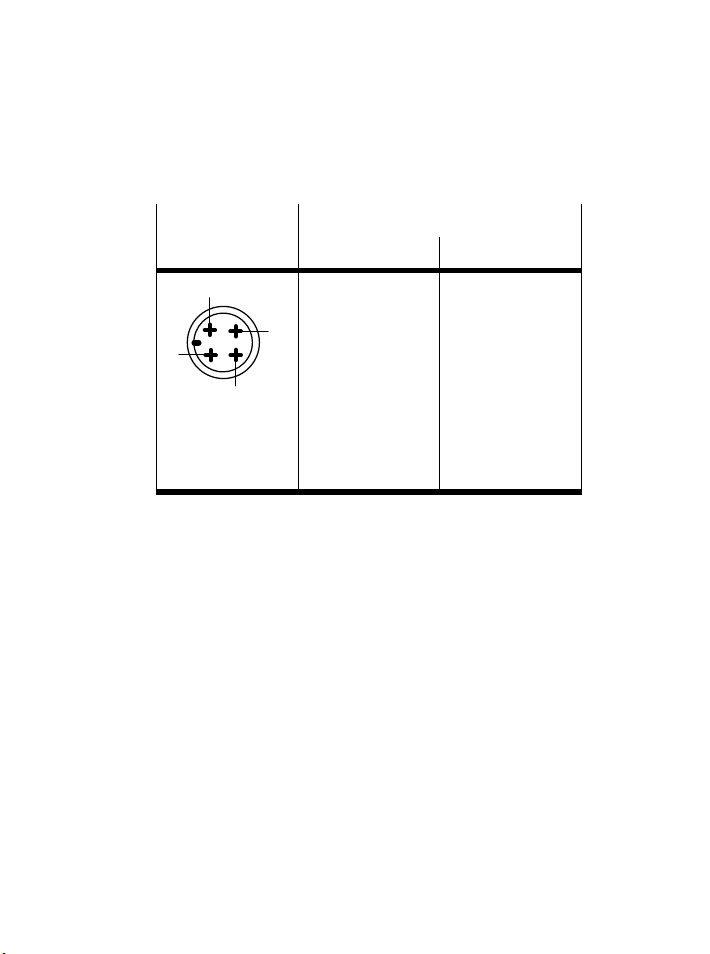

System− und Zu
satzeinspeisung
Pin−Belegung
satzeinspeisung Typ CPX−GE−EV−S Typ CPX−GE−EV−...
2
3
4
11. Betriebsspan
nung Elektronik
und Sensoren
(UEL/SEN)
2. Lastspannung
Ventile und
Ausgänge
(UVAL/UOUT)
3. 0V
4.Erdungs−
anschluss
1. Frei
(not connected)
2. Lastspannung
3. 0V
4.Erdungs−
anschluss

Festo CPX−FEC 0404NH Deutsch 11
Anschlussbeispiel
Das folgende Bild zeigt beispielhaft den Anschluss bei
Verwendung einer Systemeinspeisung und einer Zusatz
einspeisung für elektrische Ausgänge.
Î
Î
ÎÎ
ÎÎ
ACDC
PE PE
31 24
ACDC
PE
3124
PE
8DI 4DO4DO
4DO4DO
1
2345 6
2 4
1Potenzialausgleich
2Externe Sicherungen
3Lastversorgung der Ventile/
Ausgänge ist getrennt abschaltbar
4Erdungsanschluss Pin 4,
ausgelegt für 16 A
5Anschluss der
Systemeinspeisung
TypCPX−GE−EV−S
6Anschluss der
Zusatzeinspeisung für
elektrische Ausgänge
TypCPX−GE−EV−Z

Festo CPX−FEC 0404NH Deutsch
12
4 Technische Daten
Typ CPX−FEC
Allgemeine Technische Daten Siehe CPX−System−
beschreibung P.BE−CPX−SYS−...
Schutzart nach EN 60529
CPX−FEC komplett montiert,
Steckverbinder in Schutzart
IP65/IP67 imgesteckten Zustand,
unbelegte Anschlüsse mit
Schutzkappe versehen
IP65/IP67
Schutz gegen elektrischen Schlag
(Schutz gegen direktes und indirektes
Berühren nach EN 60204−1/IEC 204)
Durch PELV−Netzteil
(Protected Extra−Low Voltage)
Stromaufnahme CPX−FEC
 aus Betriebsspannungs−
versorgung Elektronik/Sensoren
(UEL/SEN)
Max.500 mA bei 24 V
(nur CPX−FEC)

Festo CPX−FEC 0404NH Deutsch 13
Typ CPX−FEC
SPS
 Programmiersprache
 Programmspeicher
 Baudrate
 Programmier−Schnittstelle
Anweisungsliste (AWL)oder
Kontaktplan (KOP)
250 kB
1... 2ms pro 1k Anweisungen
RS232 Sub−D
9600 ... 57600 Baud
Ethernet
Ausführung
 Schnittstelle
 Baudrate
 Protokolle
 Webserver
10BaseT/100BaseTX nach
IEEE802.3/802.3u
RJ45in IP20 und IP65/IP67
10/100 MBaud
Modbus/TCP
 EasyIP
ca.550 bzw.800 kB
(je nach Betriebsart)

Festo CPX−FEC 0404NH Deutsch
14

Festo CPX−FEC 0404NH English 15
1 User instructionsEnglish
The CPX−FEC has been designed exclusively for controlling
pneumatic and electric actuators, for interrogating sensor
signals by means ofinput modules and for communication
via Ethernet.
The maximumlimits in the technical specifications must
not be exceeded.Detailed information can be found in the
manual for the CPX−FEC (P.BE−CPX−FEC−..) as well as in the
CPX systemmanual (P.BE−CPX−SYS−..).
Warning
SSwitch off the power supply before connecting or
disconnecting plugs (this will prevent functional
damage).
SUse only power units which guarantee reliable
isolation ofthe operating voltages as per IEC 742/
EN60742/VDE 0551 with at least 4 kV isolation
resistance (Protected Extra Low Voltage PELV). Switch
power packs are permitted, providing they guarantee
reliable isolation in accordance with EN 60950/
VDE0805.
SConnect an earth conductor ofsufficient cross−sec
tional area to the connection on the CPX terminal
marked with the earth/ground symbol.
SThe CPX−FEC contains electrostatically sensitive com
ponents.Do not touch the electrical contacts ofthe
components.Observe the regulations for handling
electrostatically sensitive components.
Please note
Commission only a CPX terminal which is fitted and
wired completely.

Festo CPX−FEC 0404NH English
16
2 Connecting and display elements
1FEC status LEDs and
CPX LEDs
2RUN/STOP rotary
switch
3Ethernet interface
4Programming
interface
52−element DIL
switch 1
62−element DIL
switch 2
7Service interface for
handheld
1
2
43
5
6
7
FEC status LEDs CPX LEDs for system diagnosis
RUN PLC programruns
(green)
PS Power system(green)
STOP PLC programstopped
(yellow)
PL Power load (green)
ERROR PLC programerror
I/Oerror (red)
SF Systemfailure (red)
TP Ethernet connection
(green)
M Modify (yellow)

Festo CPX−FEC 0404NH English 17
3 Installation instructions
3.1 Fitting
The CPX−FEC is mounted in a manifold sub−base ofthe
CPXterminal.
1Screws, tightening
torque 0.9...1.1 Nm
2CPX−FEC
3Contact rails
4Manifold sub−base
(as desired, here as
an example with
additional air
supply)
3
1
2
4
Dismantling
SRemove the screws and lift the CPX−FEC up carefully.
Fitting
1. Check the seal and the sealing surfaces and refit the
CPX−FEC.
2. Screws must be inserted so that the self−boring
threads can be used.Tighten the screws in diagonally
opposite sequence at first by hand (Torx T10).
Tightening torque 0.9...1.1 Nm.

Festo CPX−FEC 0404NH English
18
3.2 Setting the DIL switches
Set the operating mode with DIL switch 1:
Operating mode DIL switch 1
Stand Alone / Remote Controller
Controlling the CPX terminal via the CPX−FEC:
 Stand Alone or
Remote Controller Ethernet or
Remote Controller Field Bus (field bus node
with DIL switch set to Remote Controller" in
the CPX terminal required)
Remote I/O
Controlling the CPX terminal via Modbus/TCP
with a higher−order controller.
Reserved
Reserved
Please note
Check that the setting ofthe DIL switch is correct before
commissioning the CPX−FEC.Achange in the operating
mode is not recognized until after Power OFF/ON.

Festo CPX−FEC 0404NH English 19
Reserved setting DIL switch 2
Leave the switch elements ofDIL switch 2set to
OFF.
3.3 Setting the rotary switch
The 16−element rotary switch (0, 1, ..., F)serves as a RUN/
STOP switch for the PLC.Leave the rotary switch at posi
tion 0" (STOP)during installation.
Setting Rotary switch
0 = STOP
PLC programhas stopped.Programs stop when
the setting ofthe rotary switch is modified from
1... F to 0.
1 ... F = RUN
User programstarted.Programs start when the
setting ofthe rotary switch is modified from0 to
1... F.
The switch position can be interrogated in the
user programand used for programming pur
poses.
Modifications to the position ofthe rotary switch are transmitted to
the controller with a delay of500ms.

Festo CPX−FEC 0404NH English
20
3.4 Pin assignment of the Ethernet interface
RJ45 socket Pin Signal Explanation
1
2
3
4
5
6
7
81
2
3
4
5
6
7
8
Metal
covering
TD+
TD
RD+
n.c.
n.c.
RD−
n.c.
n.c.
Shield
Send data +
Send data −
Receive data +
not connected
not connected
Receive data −
not connected
not connected
Shield
3.5 Programming interface
Sub−D socket Pin Signal Explanation
1
2
3
4
5
6
7
8
9
Shield
n.c.
RxD
TxD
n.c.
GND
n.c.
n.c.
n.c.
n.c.
Shield
not connected
Receive data
Send data
not connected
Data reference potential
not connected
not connected
not connected
not connected
Connection to FE
