Festo CPV GE-ASI Series Parts list manual

Kurz-
beschreibung
Brief description
CPV-Ventilinsel
mit AS-Interface
Typ CPV..-GE-
ASI-...
CPV valve terminal
with AS-Interface
type CPV..-GE-
ASI-...
–Deutsch
–English
–Español
–Français
–Italiano
–Svenska
354402
0112b
Compact performance

Festo CPV..-GE-ASI-... 0112b2
Deutsch 3...............................................
English 11...............................................
Español 19..............................................
Français 27..............................................
Italiano 35...............................................
Svenska 43..............................................
Edition: 0112b
Original: de
AS-Interface®is a registered trademark of the AS-Interface
Association
© (Festo AG & Co., D-73726 Esslingen, Germany, 2002)
Internet: http://www.festo.com
E-Mail: [e-mail]

Festo CPV..-GE-ASI-... 0112b Deutsch 3
1 BenutzerhinweiseDeutsch
Die AS-Interface-Ventilinsel Typ 10 ist ausschließlich zur
Steuerung von pneumatischen Aktuatoren bestimmt und
nur für den Einsatz in Bussystemen gemäß der AS-Inter-
face-Spezifikation geeignet. Hierbei sind die angegebenen
Grenzwerte für Drücke, Temperaturen, elektrische Daten,
Drehmomente usw. einzuhalten.
AS-Interface-Bussysteme und Ventilinseln dürfen nur von
hierfür geschultem Fachpersonal installiert werden. Aus-
führliche Angaben zur Konzeption und Adressierung Ihres
AS-Interface-Bussystems finden Sie in der Beschreibung
Ihres Masters.
Ausführliche Informationen zur Pneumatik der Ventilinsel
finden Sie in der Pneumatik-Beschreibung P.BE-CPV-....
Warnung
SSchalten Sie die Spannung aus, bevor Sie Steckver-
binder zusammen stecken oder trennen (Funktions-
schädigung).
SSchließen Sie einen Erdleiter mit ausreichendem Lei-
tungsquerschnitt an den mit dem Erdungssymbol
gekennzeichneten Anschluss an.
SNehmen Sie nur eine komplett montierte und ver-
drahtete Ventilinsel in Betrieb.
Stellen Sie bei Verwendung als explosionsgeschütztes
Betriebsmittel sicher, dass:
Selektrische Anschlüsse nicht unter Spannung ge-
trennt werden.
Sdie komplett installierte Ventilinsel mit allen verwen-
deten Steckern, Adaptern und Schutzkappen minde-
stens die Schutzart IP64 aufweist

Festo CPV..-GE-ASI-... 0112b Deutsch4

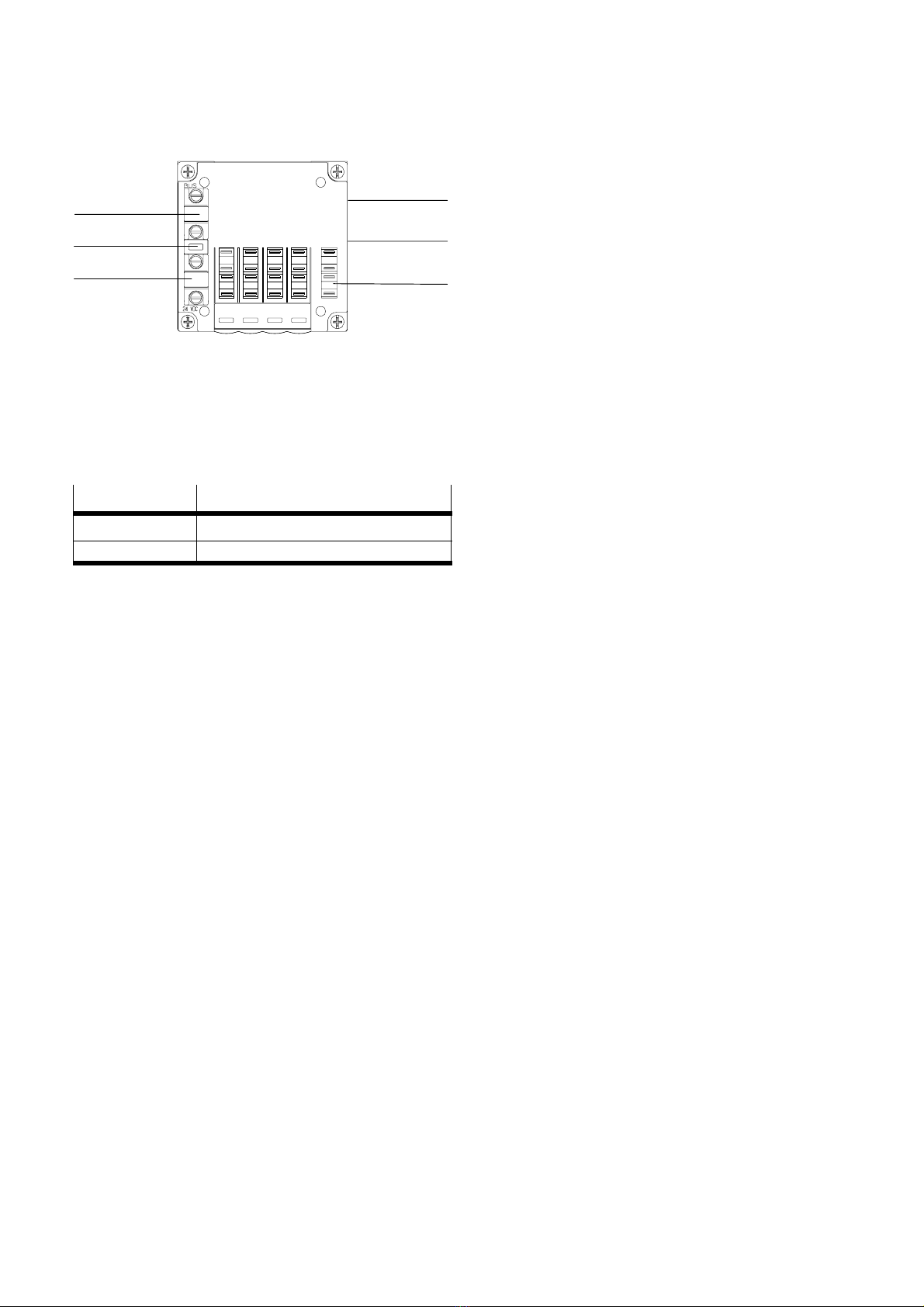

2 Anschluss- und Anzeigeelemente
1
2
34
6
5
1Lastspannungsanschluss für
Ventile*) (nur Typ CPV..-GE-
ASI-...-Z)
2BUS-LED (grün)
3AS-Interface-Busanschluss
4Anschluss Funktionserde
5Typenschild (ID- und IO-
Code)
6Beschriftungsfeld für AS-In-
terface-Adresse
*) Ventile bei NOT-AUS abschaltbar, keine Spannungsversorgung
über AS-Interface-Bus
BUS-LED (grün) Bedeutung
an AS-Interface-Spannung vorhanden
aus keine AS-Interface-Spannung am Bus

Festo CPV..-GE-ASI-... 0112b Deutsch 5
3 Adressierung AS-Interface-Ventilinsel Typ 10
3.1 Zuweisen der AS-Interface-Slaveadresse
Empfehlung: Verwenden Sie das Festo-Adressiergerät ASI-
PRG-ADR Bestell-Nr. 18959 mit Adapterkabel Bestell-Nr.
18960 (oder Siemens PSG).
Vor dem Anschließen eines AS-i-Slaves an den Bus: Wei-
sen Sie jedem AS-Interface-Slave eine noch nicht belegte
AS-Interface-Adresse zu. Stellen Sie Ihre gewünschte
Adresse mit dem AS-Interface-Adressiergerät ein. Zulässi-
ger Adressbereich: 1 ... 31.
Anmerkungen:
– Werkseinstellung der Insel: Adresse 00
– ID-Code und IO-Code: siehe Typenschild der Insel
– Eine Parametrierung des AS-Interface-Slaves ist nicht
erforderlich

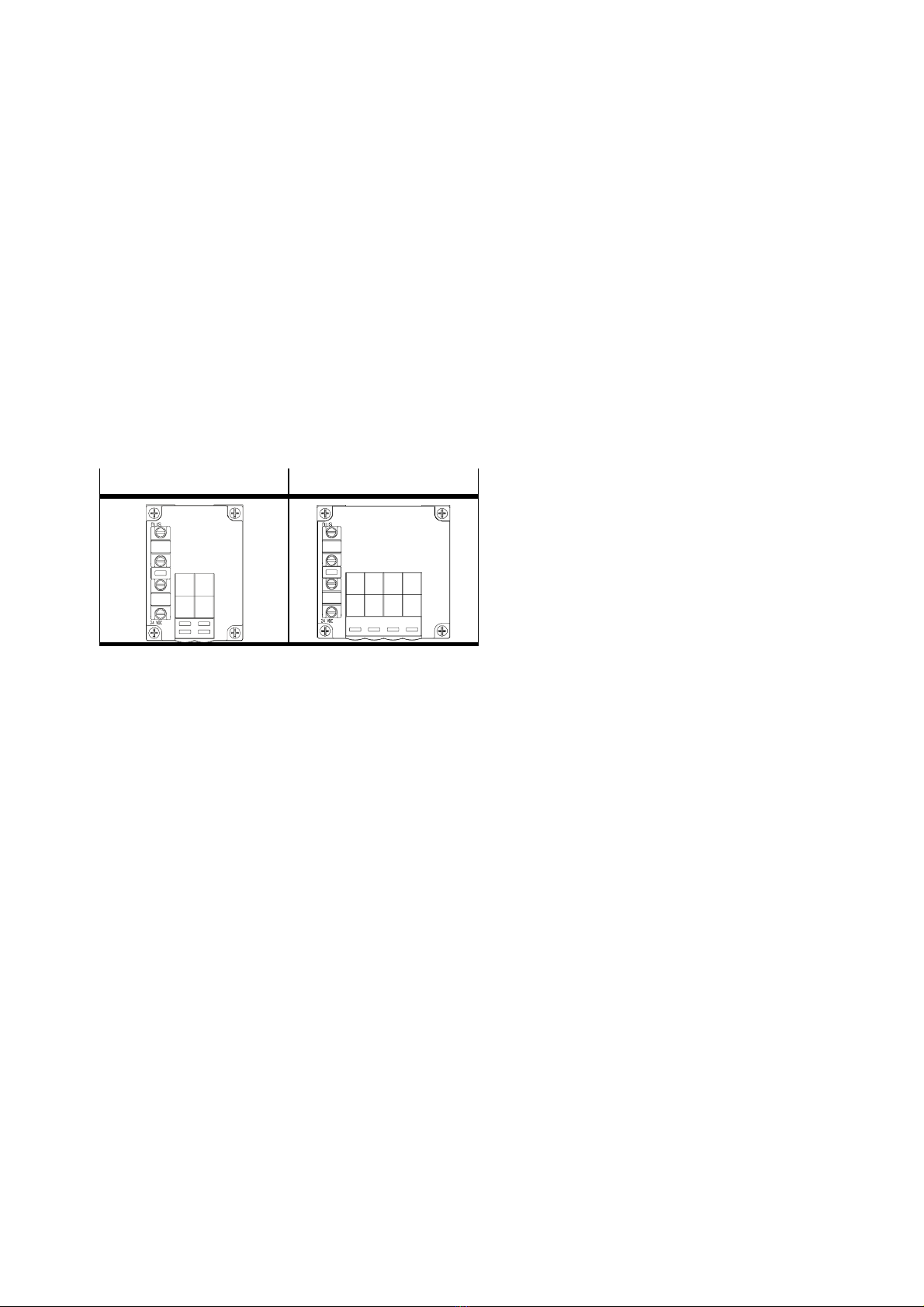

3.2 Ausgangsadressen der Magnetspulen (Draufsicht)
Insel mit 2 bistabilen Ventilen Insel mit 4 monostab. Ventilen
1
2
3
4
1234

Festo CPV..-GE-ASI-... 0112b Deutsch6

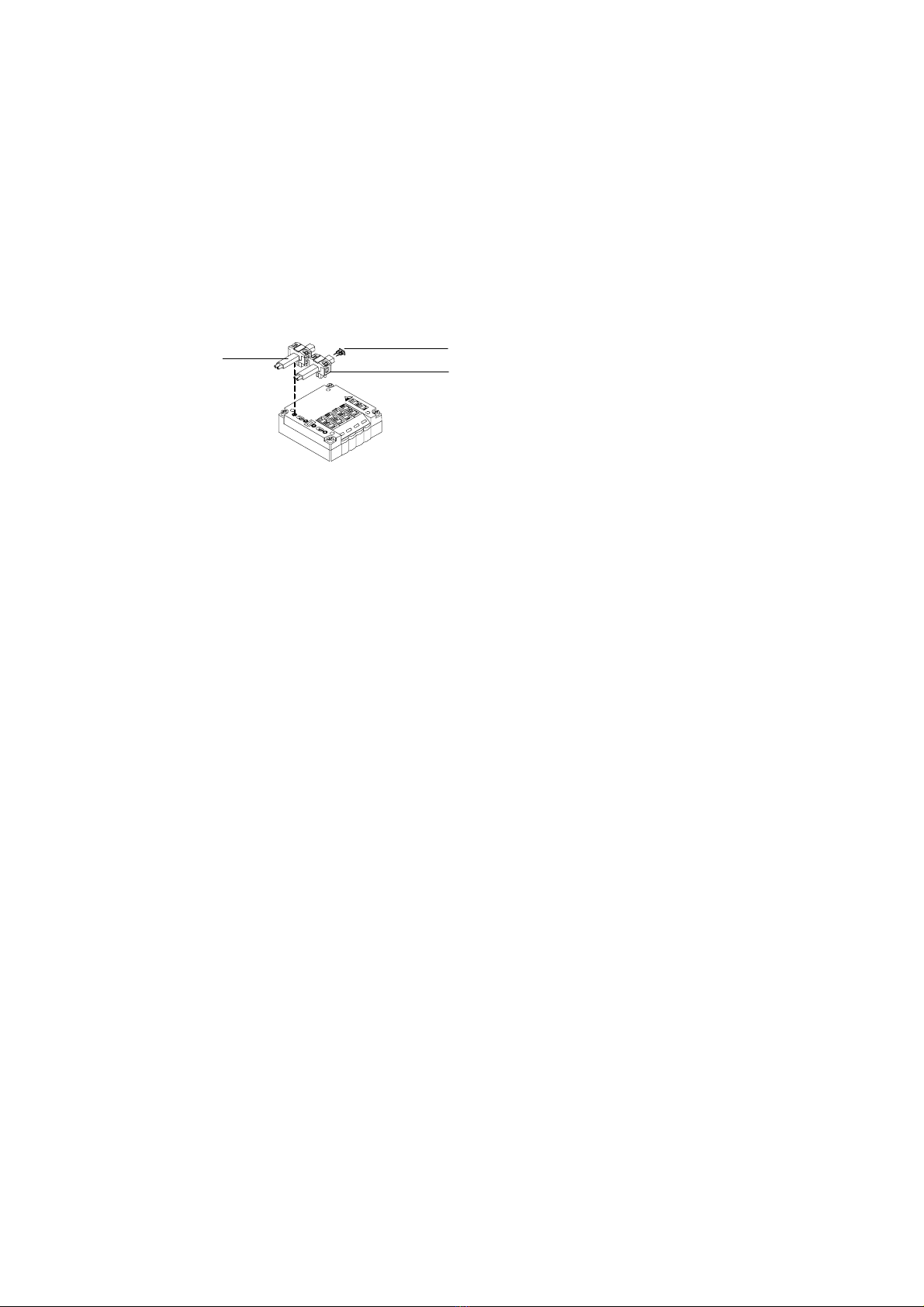

4Installation
Verwenden Sie für den Anschluss der Typ 10-Ventilinseln
die Festo-Kabeldosen ASI-SD-FK. Sie erreichen damit
Schutzart IP65.
Gehen Sie wie folgt vor:
1. Kabeldose anschließen gemäß separater Kurzbeschrei-
bung.
2. AS-Interface-Kabel zugfrei ausrichten.
3. Kabeldose aufstecken und festschrauben.
1AS-Interface-Kabel
2Kabelkappe Typ:
ASI-KK-FK
3Kabeldose Typ:
ASI-SD-FK (oder
ASI-SD-FK180)
12
3
Beachten Sie bei Stichleitungen:
– maximale Gesamtlänge des AS-Interface-Bus: 100 m.
– Leitungslänge des Betriebsspannungsanschlusses
(abhängig von der Stromaufnahme der Insel und den
Schwankungen der Betriebsspannung).
– Abschluss eines offenen Kabelendes mit der Festo-
Kabelkappe ASI-KK-FK oder der Kabeltülle ASI-KT-FK.
Sie vermeiden damit Kriechströme und erreichen
Schutzart IP65.

Festo CPV..-GE-ASI-... 0112b Deutsch 7

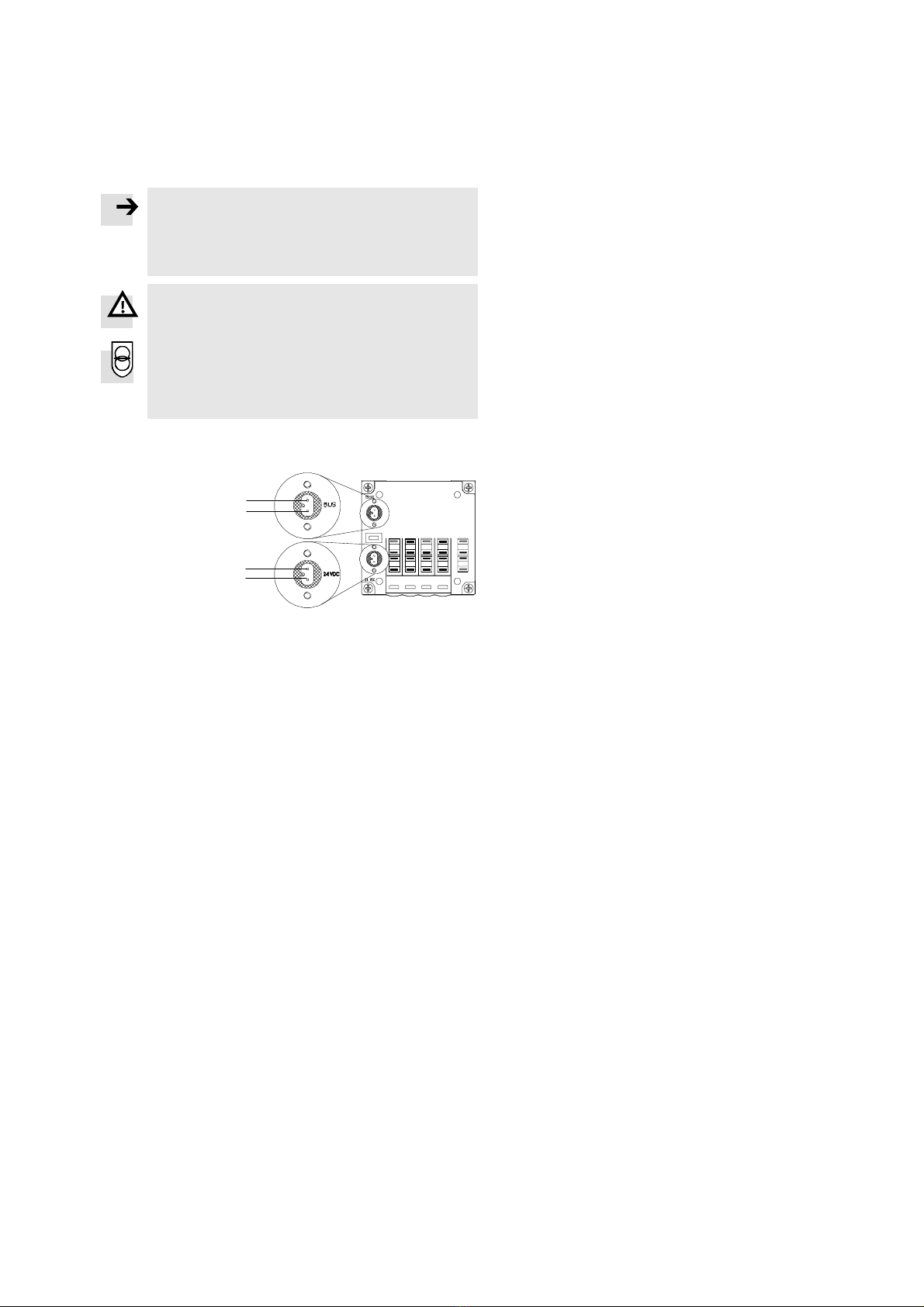

4.1 Anschließen des AS-Interface-Bus/Lastspannung
Hinweis
Eine Spannungsversorgung der Ventile über den AS-In-
terface-Bus ist nur bei Typ CPV..-GE-ASI-2/4 möglich.
Versorgen Sie die Ventilinsel Typ CPV..-GE-ASI-...-Z
immer getrennt mit 24 V-Lastspannung.
Warnung
SVerwenden Sie nur Netzteile, die eine sichere elektri-
sche Trennung der Betriebsspannung nach IEC 742/
EN 60742/VDE 0551 mit mindestens 4 kV Isolations-
festigkeit gewährleisten (PELV). Schaltnetzteile sind
zulässig, wenn sie die sichere Trennung im Sinne der
EN 60950/VDE 0805 gewährleisten.
Pin-Belegung: AS-Interface-Bus- und Lastspannungsan-
schluss
1AS-i + (braun)
2AS-i - (hellblau)
3+24V
40V
1
2
3
4

Festo CPV..-GE-ASI-... 0112b Deutsch8

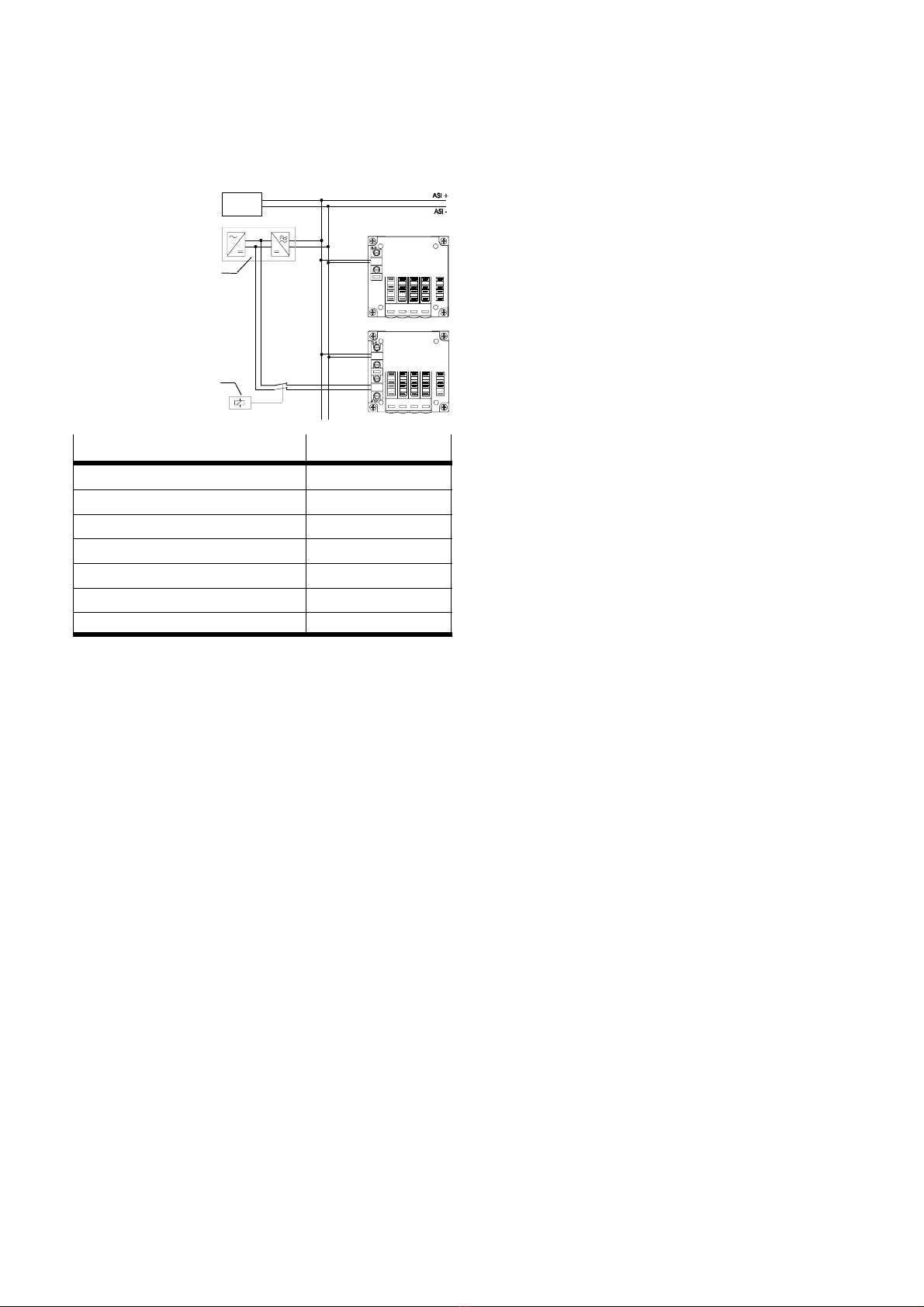

4.2 Anschlussbeispiel Insel Typ 10
1AS-Interface-
Master
2Festo-Kombinetzteil
3Lastspannung
abschaltbar
1
2
3
Festo-Zubehör Typ
AS-Interface-Kombinetzteil ASI-CNT-115/230VAC-B
AS-Interface Buskabel (gelb) KASI-1.5-Y-100
Zusatzversorgungskabel (schwarz) KASI-1.5-Z-100
Kabeldose ASI-SD-FK, ASI-SD-FK180
Kabelkappe/Kabeltülle ASI-KK-FK/ASI-KT-FK
Bezeichnungsschilder (CPV10/14, 18) IBS6x10, IBS9x10
Adressiergerät/Adapterkabel ASI-PRG-ADR/KASI-ADR

Festo CPV..-GE-ASI-... 0112b Deutsch 9
5 Technische Daten
Typ CPV..-GE-ASI-...
Schutzart nach EN 60529
Steckverbinder im gesteckten Zustand
oder mit Schutzkappe versehen
IP65, komplett montiert
Schutz gegen elektrischen Schlag
(Schutz gegen direktes und indirektes
Berühren nach EN 60204-1/IEC 204)
Durch PELV-Netzteil (Pro-
tected Extra-Low Voltage)
Schutz gegen Explosion
(nach EU-Richtlinie 94/9/EG, EN 50021
und EN 50281-1-1) Elektr. Anschlüsse
nicht unter Spannung trennen!
II 3 G/D EEx nA II T5 X -5 °C
≤Ta ≤+50 °C
T80°CIP65(Herstellungs-
jahr siehe Ex-Kennzeich-
nung am Produkt).
Stecker oder Adapter der
elektrischen Anschlüsse
müssen mindestens den
Schutzart IP64 aufweisen!
Temperatur
–beiBetrieb:
–beiLagerung/Transport:
-5
o... + 50 °C
-20
o... + 70 °C
Elektromagnetische Verträglichkeit
– Störaussendung
– Störfestigkeit
– geprüft nach EN 55011,
Grenzwertklasse B
– geprüft nach EN 50082-2

Festo CPV..-GE-ASI-... 0112b Deutsch10
Typ CPV..-GE-ASI-...
AS-Interface-Busanschluss
– Spannungsbereich (verpolungssi-
cher)
– Restwelligkeit
– max. Stromaufnahme bei -5°C
(alle Ventile an)
a) Typ CPV..-GE-ASI-2/4
-mitStromabsenkung
b) Typ CPV..-GE-ASI-...-Z
DC 26,5 V...31,6 V
≤20 mVss
CPV10 CPV14 CPV18
140 mA 208 mA 352 mA
73 mA 97 mA 145 mA
25 mA 25 mA 25 mA
Lastspannungsanschluss
nur bei Typ CPV..-GE-ASI-...-Z
– Nennwert (verpolungssicher)
– Restwelligkeit
– max. Einschaltstrom (bei 24 V)
– Einschaltstrom für 4 Ventile mit
Stromabsenkung
DC 24 V ± 10 %
(DC 21,6 V...26,4 V)
4Vss
CPV10 CPV14 CPV18
108 mA 176 mA 320 mA
48 mA 72 mA 120 mA
AS-Interface-Daten (Parameter-Aus-
gänge finden keine Anwendung)
–ID-CODE
–IO-CODE
–Profil
FH
8H
S-8.F

Festo CPV..-GE-ASI-... 0112b English 11
1 User instructionsEnglish
The AS-Interface valve terminal type 10 is designed exclus-
ively for controlling pneumatic actuators and may only be
used in bus systems as agreed in the AS-Interface specifi-
cations. The specified limit values for pressures, tempera-
tures, electrical data, torques etc. must be observed.
AS-Interface bus systems and valve terminals may only be
installed by specially qualified personnel. Detailed specifi-
cations on the concept and addressing of the AS-Interface
bus system can be found in the manual for the master.
Detailed information on the pneumatic components of the
valve terminal can be found in the pneumatics manual
P.B E-CPV-....
Warning
SSwitch off the power supply before connecting or
disconnecting plugs (otherwise this could lead to
functional damage).
SConnect an earth conductor of sufficient cross-sec-
tional area to the terminal marked with the earth
symbol.
SCommission only a valve terminal which has been
fitted and wired completely.
If to be used as an explosion-protected operating de-
vice, make sure that:
Selectrical contacts are not disconnected under ten-
sion
Sthe completely fitted valve terminal with all plugs,
adapters and protective caps complies at least with
protection class IP 64.

Festo CPV..-GE-ASI-... 0112b English12
2 Connecting and display elements
1
2
34
6
5
1Load voltage connection for
valves*)
(only type CPV..-GE-ASI-...-Z)
2BUS LED (green)
3AS-Interface bus connection
4Functional earth/ground
connection
5Type plate (ID and IO codes)
6Inscription field for AS-Inter-
face address
*) valves can be switched off during EMERGENCY STOP, no voltage
supply via AS-Interface bus
BUS LED (green) Meaning
ON AS-Interface voltage applied
OFF No AS-Interface voltage on the bus

Festo CPV..-GE-ASI-... 0112b English 13
3 Addressing the AS-Interface valve terminal
type 10
3.1 Assign the AS-Interface slave address
We recommend the use of the Festo addresser ASI-PRG-
ADR part no. 18959 with adapter cable part no. 18960 (or
Siemens PSG)
Before connecting an AS-Interface slave to the bus, assign
a non-reserved address to each slave. Set the desired ad-
dress with the AS-Interface addresser. Permitted range
1 ... 31.
Please note:
– The factory setting of the terminal is address 00
– IDcodeandIOcodeseetypeplateontheterminal
– It is not necessary to parametrize the AS-Interface slaves
3.2 Output addresses of the solenoid coils (top view)
Terminal with 2 double valves Terminal with 4 single valves
1
2
3
4
1234

Festo CPV..-GE-ASI-... 0112b English14
4Installation
Use the Festo cable sockets ASI-SD-FK for connecting the
type 10 valve terminals. You thereby comply with protec-
tion class IP65.
Proceed as follows.
1. Connect the cable socket in accordance with the separ-
ate brief description.
2. Make sure that the AS-interface cable is not stretched.
3. Placethecablesocketintopositionandscrewittight.
1AS-interface cable
2Cable cap type: ASI-
KK-FK
3Cable socket type:
ASI-SD-FK8 (or
ASI-SD-FK180)
12
3
Please note the following with branch lines.
– The max. total length of the AS-Interface bus: 100 m.
– The length of the operating voltage cable depends on
the current consumption of the terminal and on fluctu-
ations in the operating voltage.
– An open-ended cable should be fitted with a Festo
cablecapASI-KK-FKorwithacablebushingASI-KT-FK.
You therefore avoid leakage currents and comply with
protection class IP65.

Festo CPV..-GE-ASI-... 0112b English 15
4.1 Connecting the AS-Interface bus/load voltage
Please note
Voltage supply of the valves via the AS-Interface bus is
only possible with type CPV..-GE-ASI-2/4. Always sup-
ply valve terminal type CPV..-GE-ASI-...-Z with a separ-
ate 24 V load voltage.
Warning
SUse only power units which guarantee reliable isola-
tion of the operating voltages as per IEC 742/
EN 60742/VDE 0551 with at least 4 kV isolation resis-
tance (Protected Extra Low Voltage PELV). Switch
power packs are permitted, providing they guarantee
reliable isolation in accordance with EN 60950/
VDE 0805.
Pin assignment AS-Interface bus and load voltage connec-
tion
1AS-i + (brown)
2AS-i - (light blue)
3+24V
40V
1
2
3
4

Festo CPV..-GE-ASI-... 0112b English16
4.2 Example of connection – type 10
1AS-Interface master
2Festo-combi-power
unit
3Load voltage can be
switched off
1
2
3
Festo accessories Type
AS-Interface combi power unit ASI-CNT-115/230VAC-B
AS-Interface bus cable (yellow) KASI-1.5-Y-100
Additional Supply cable (black) KASI-1.5-Z-100
Cable socket ASI-SD-FK, ASI-SD-FK180
Cable cap/Cable sleeve ASI-KK-FK/ASI-KT-FK
Identification plates (CPV10, ..14) IBS6x10, IBS9x10
Adressing device/Adapter cable ASI-PRG-ADR/KASI-ADR

Festo CPV..-GE-ASI-... 0112b English 17
5 Technical specifications
Type CPV..-GE-ASI-...
Protection class as per EN 60529
Plug connector inserted or provided
with protective cap
IP65 (compl. fitted)
Protection against electric shock
(protection against direct and indirect
contact as per EN 60204-1/IEC 204)
With a PELV power unit
(Protected Extra Low Volt-
age)
Protection against explosion
(as per EU guideline 94/9/EG, EN
50021 and EN 50281-1-1), do not dis-
connect when under tension
II3G/DEExnAIIT5X-5°C
≤Ta ≤+ 50 °C T 80 °C IP65
(year of manufacture see
Ex-identification on the
product).
Plugs or adapters of the
electric connections must
comply at least with protec-
tion class IP64!
Temperature
–duringoperation
–duringstorage/transport
-5
o... + 50 °C
-20
o... + 70 °C
Electromagnetic compatibility
– Interference radiated
– Resistance to interference
– tested as per EN 55011,
limit class B
– tested as per EN 50082-2

Festo CPV..-GE-ASI-... 0112b English18
Type CPV..-GE-ASI-...
ASI bus connection
– Voltage range (protected against in-
correct polarity)
– Residual ripple
– Max. current consumption at -5 oC
(all valves on)
a) Type CPV..-GE-ASI-2/4
- with current reduction
b) Type CPV..-GE-ASI-...-Z
DC 26,5 V...31,6 V
≤20 mVss
CPV10 CPV14 CPV18
140 mA 208 mA 352 mA
73 mA 97 mA 145 mA
25 mA 25 mA 25 mA
Load voltage connection
only with type CPV..-GE-ASI-...-Z
–Ratedvalue
(protected against incorrect polarity)
– Residual ripple
– maximum starting current (at 24 V)
– Starting current for 4 valves with
current reduction
DC 24 V ± 10 %
(DC 21,6 V...26,4 V)
4Vss
CPV10 CPV14 CPV18
108 mA 176 mA 320 mA
48 mA 72 mA 120 mA
ASI data (parameter outputs have
no use)
–IDCODE
–IOCODE
– Profile
FH
8H
S-8.F

Festo CPV..-GE-ASI-... 0112b Español 19
1 Instrucciones para el usuarioEspañol
El terminal de válvulas AS-Interface tipo 10 está diseñado
exclusivamente para el control de actuadores neumáticos
y solamente debe ser utilizado en sistemas de bus que
cumplan con las especificaciones AS-Interface. Deben
observarse los valores límite especificados para presiones,
temperaturas, datos eléctricos, pares, etc..
Los sistemas de bus AS-Interface y los terminales de vál-
vulas solamente pueden ser instalados por personal cuali-
ficado. En el manual del master puede hallarse especifica-
ciones detalladas sobre el concepto y direccionamiento
del sistema de bus AS-Interface.
En el manual de la parte neumática P.BE-CPV-... pueden
hallarse especificaciones detalladas sobre los componen-
tes neumáticos del terminal de válvulas.
Atención
SDesconectar la fuente de alimentación antes de in-
sertar o retirar conectores (de lo contrario, pueden
producirse daños).
SConectar un conductor de tierra de suficiente sección
transversal al terminal marcado con el símbolo de
tierra.
SPoner a punto el terminal de válvulas solamente
cuando se halle completamente montado y cableado.
Si debe utilizarse en un entorno antideflagrante, asegu-
rarse de que:
Slos contactos eléctricos no se desconectan bajo tensión
Sel terminal completamente montado, con todas las
clavijas, adaptadores y caperuzas protectoras cum-
ple por lo menos con el grado de protección IP 64.

Festo CPV..-GE-ASI-... 0112b Español20
2 Elementos de conexión e indicación
1
2
34
6
5
1Conexión de la tensión del
funcionamiento para válvulas*)
(sólo tipo CPV..-GE-ASI-...-Z)
2LED del BUS (verde)
3Conexión al bus AS-Interface
4Conexión funcional a tierra/
masa
5Placa del tipo (códigos ID e
IO)
6Campo de inscripción para
direcciones AS-Interface
*) Las válvulas pueden desactivarse durante el PARO DE EMERGENCIA,
no hay alimentación de tensión a través del bus AS-Interface
LED BUS (verde) Significado
ENCENDIDO Tensión AS-Interface aplicada
APAGADO No hay tensión en el bus AS-Interface
