Häfele Tavoletto 271.97.301 User manual

1/18
HDE 04/2015 732.22.272

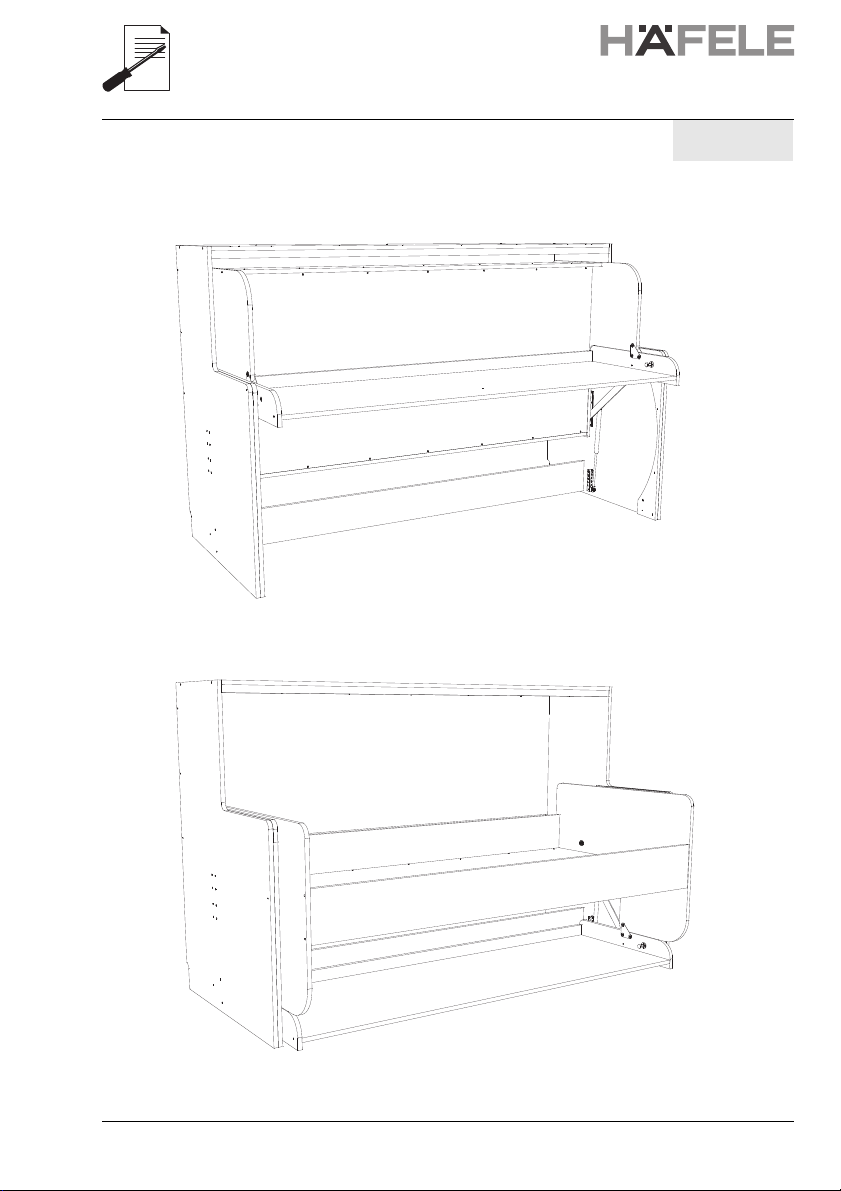

Tavoletto 1400 x 2000 mm 271.97.301

2/18
HDE 04/2015 732.22.272

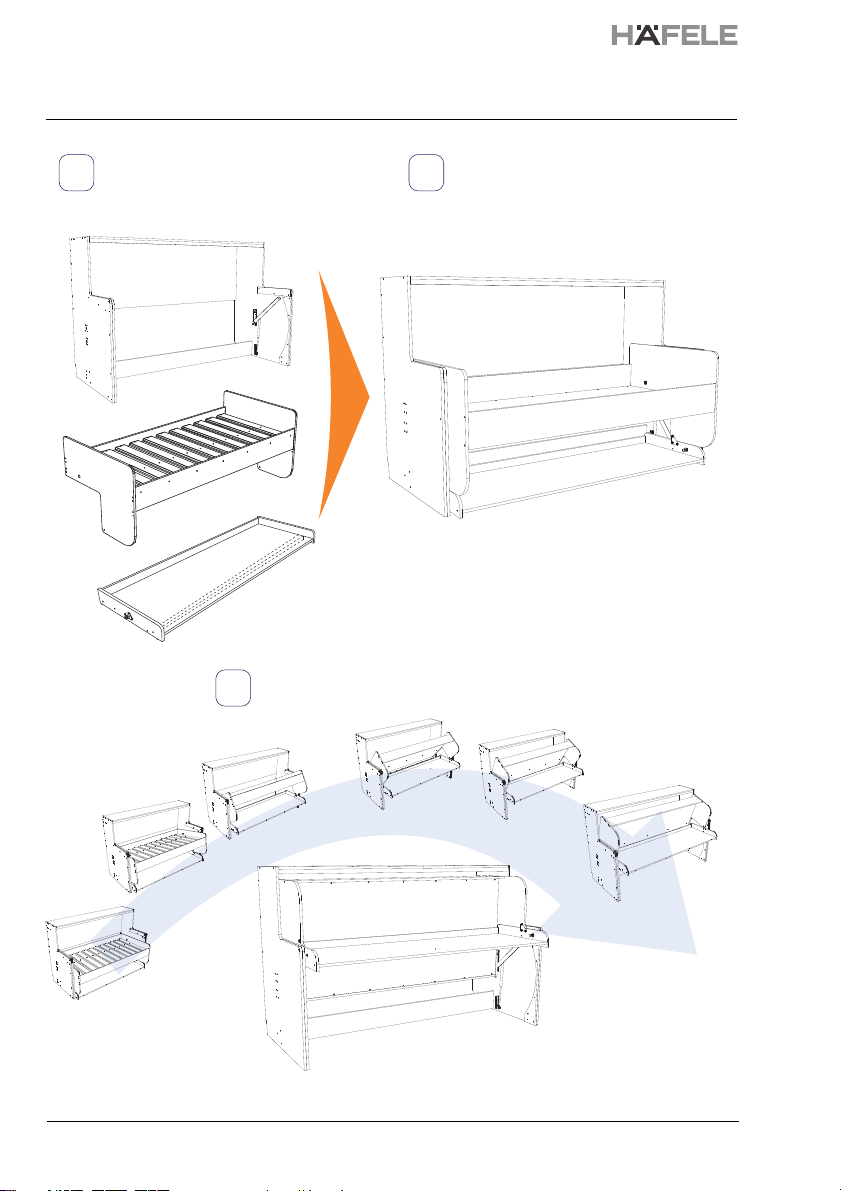

Zusammenbauen
Put them together
Matratze an ihren Platz legen.
Put the mattress in its place.
3 Hauptteile anordnen
Assemble the 3 main parts
1 2
3

3/18
HDE 04/2015 732.22.272
2
19
2
4
5
6
7
3
1
1
BED PARTS
SPRUNG SLATS
8
8
9
11
10 12
17
16
15
14
13
13
18
OPTIONAL
b
a
BED PARTS
SOLID SLATS
8
8
11
10 12
12
9
a
b

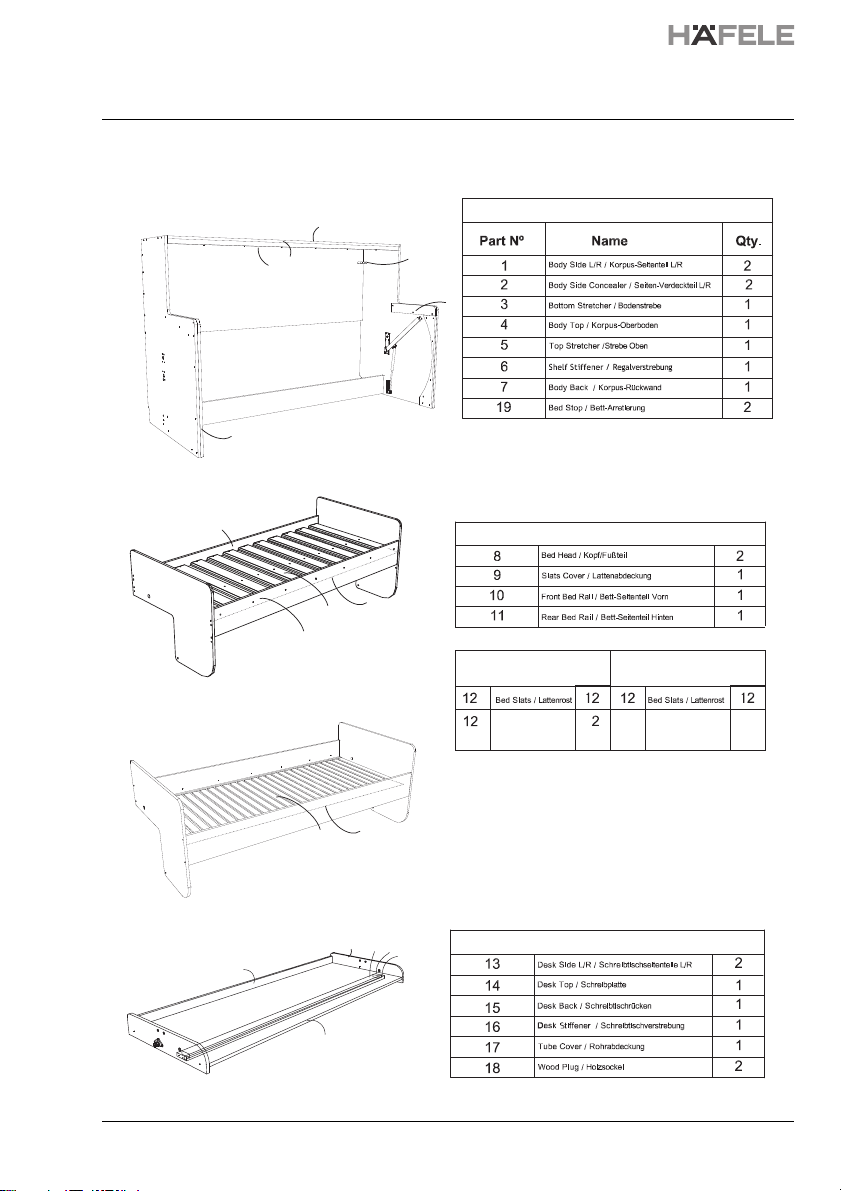

VON IHNEN ANZUFERTIGENDE BAUTEILE
MAIN PARTS & CARPENTRY LIST
KORPUSTEILE / BODY PARTS EINZELELEMENTE / COMPONENTS
EINZELELEMENTE / COMPONENTS
EINZELELEMENTE / COMPONENTS
SCHREIBTISCHTEILE / DESK PARTS
Solid slat/
Lattenrost (einfach)
Sprung slat /
Lattenrost (hochwertig)
Slats cleat /
Seitenleiste für
Lattenrost

4/18
HDE 04/2015 732.22.272
:tahterusekaM:ssad,rehciseiSnelletS
F
Ü
R SICHEREN HALT UND
ZUVERLÄSSIGE FUNKTIONSWEISE
TO OBTAIN A SAFE AND
RELIABLE PERFORMANCE
WARNUNG / WARNINGS
Verwenden Sie die Arretierung an der
Schreibtischseite, um eine sichere Bett-
und Tischposition zu gewährleisten.
Use the lock placed at the desk side
to safe use in bed and desk position.
die Korpus-Seitenteile auf dem Boden in gleicher Höhe
aufliegen. Unter die beiden Auflageseiten kann ein
Teppich gelegt werden. Aber keinen Teppich oder ein
Klemmstück nur unter eine Schreibtisch- oder
Korpusseite legen.
Sie eine Matratze mit einem Gewicht von 20 kg und
einer Dicke von höchstens 25,4 cm verwenden. Das
gesamte zusätzlich auf dem Schreibtisch lastende
Gewicht darf ca. 25 kg betragen und die Gasdruckfeder
muss im Bolzenhebel in Position B sein. Wenn Sie
diese Angaben einhalten, reicht ein Kraftaufwand von
100 N für die Umwandlung des Möbels mit dem
Beschlag aus.
beim Herunterlassen kontrolliert wird, dass der
Bettboden keine auf dem Schreibtisch liegenden Dinge
berührt. Auf dem Schreibtisch dürfen nur Dinge unter
einer Höhe von 45 cm liegen bleiben. Am hinteren Teil
des Schreibtischs ist die Höhe geringer.
Sie für die Umwandlung in der Mitte des
Möbelstücks stehen.
Sie zu schwere oder asymmetrisch verteilte Lasten auf
dem Schreibtisch vermeiden.
wie bei einer Tür oder einem Schaukelstuhl, dass Sie
Ihre Finger nicht einklemmen.
wenn Strom- oder Telefonkabel installiert werden
müssen, ein Fachmann zu Rate gezogen wird.
wenn das Bett nicht von alleine unten bleibt, es mit der
Arretierung gesichert wird.
Wie bei einer Schiebetür, einer Autotür
oder einem Fahrrad sind gewisse Dinge
für einen sicheren und zuverlässigen
Einsatz zu berücksichtigen! Beachten Sie
diese Empfehlungen!
Like a sliding door or a car door or a
bike, you have to do certain things to
enjoy the bed lowercase and reliably.
Pay attention to these recommen-
dations!
Use a mattress of 20 Kg of a maximum height of 10
inches. Total weight added on the desk, best around 25
Kg and the gas spring in the pin arm position B. Using
this balance settings you will not have to make more
than 100 N to transform a bed furniture.
While lowering, please verify that bed bottom does not
touch things left on the desk. Things left on the desk
cannot exceed 18 inches height. Next to the rear of the
desk there is less height available.
Stand at the middle of the furniture to make the
transformation.
Avoid excessive or too asymmetric loads on desk.
As with a door or a rocking chair, take good care not to
trap fingers between closing parts.
If power or signal cables are to be installed, consult a
qualified person.
If the bed does not stay down by itself, lock the locking
device.
Side panels bear on the floor at the same level. A
carpet can be placed beneath both sides adjacent
bearing sides, but do not place carpet or any shim
beneath on side desk or body side alone.

5/18
HDE 04/2015 732.22.272
H6, 6x60
10x30
Schraube & Mutter Bolt & nut
Confirmat Confirmat H2, 7x70
38
37
6
2
24
12
38
61
11
2
24
12
---
16
SOLID
SLATS
SPRUNG
SLATS
Schraube, PH-Kopf Screw, Ph head H14, 4.5x35
Schraube, PH-Kopf Screw, Ph head H20, 4.5x30
Schraube, PH-Kopf Screw, Ph head H4, 3.5x16
Flachkopf-Inbus-
Schraube & Mutter
Holzdübel Dowell
H3,1/4 x 1 1/4
LIEFERUMFANG / MECHANISM KIT
WERKZEUGE (nicht im Lieferumfang enthalten)
EXTRA TOOLS (not supplied)
T1 T2 T3
M4 L - KEY
1 Pc
M5 L - KEY
1 Pc
M10 L - KEY
1 Pc
A12 A13
Zus. Sicherheitselement
Aditional safety device
OPTIONAL OPTIONAL
A14
A15
LINK NYLON BUSH
2 Pcs
TRUNNION NYLON
BUSH
2 Pcs
Mech. Hebelblech
Mech. arm plate
2 St./Pcs
Zapfenhülse
& Schraube
Trunnion bushing
& screws
2 Sets
Arretierung
Lock
2 St./Pcs
Lattenrost /
Bed slat
HÄFELE
271.75.017
1 St./Pc
Lattenrost (einfach)
SOLID SLAT
2 St./Pcs
Haltewinkel / Safety bracket
HÄFELE 271.98.100
2 St./Pcs
Arretierungshülse
Lock bushing
4 St./Pcs
Kabelbinder
Plastic fastener
2 St./Pcs
Schmiermittel/
GREASE
1 St./1 Pcs
obere Aufhängung
Gasdruckfeder
Gas spring
upper pin
2 St./Pcs
Gasdruckfeder
Gas spring
2 St./Pcs
Untere Auflage
Lower support
2 St./Pcs
Unt. Auflage Stift
Lower support pin
2 St./Pcs
Splint
Cotter pin
2 St./Pcs
Träger
Tribearer
2 St./Pcs
Verbindungsgelenk
Link Pivot
2 Sets
PH-Schraubendreher zum
Eindrehen der Schrauben
(H14, H20, H4) und zum
Umbiegen der Splinte.
Phillips Head Screwdriver
to put screw (H14, H20,
H4) and bend cotter pins.
Zapfenhülse Nylon
Verbindungs-
buchse Nylon

6/18
HDE 04/2015 732.22.272
Cotter pin
H3
A3
A1
H3
A11
A2
A2
A1
A11
A12
RECHTE SEITE DARGESTELLT
Bei der linken Seite seitenverkehrt vorgehen.
RIGHT SIDE SHOWN
Do the same with left side symmetrically
A1
A11
A2
A12
A4
A3
A5
AB C
3
4
2
1
3
4
2

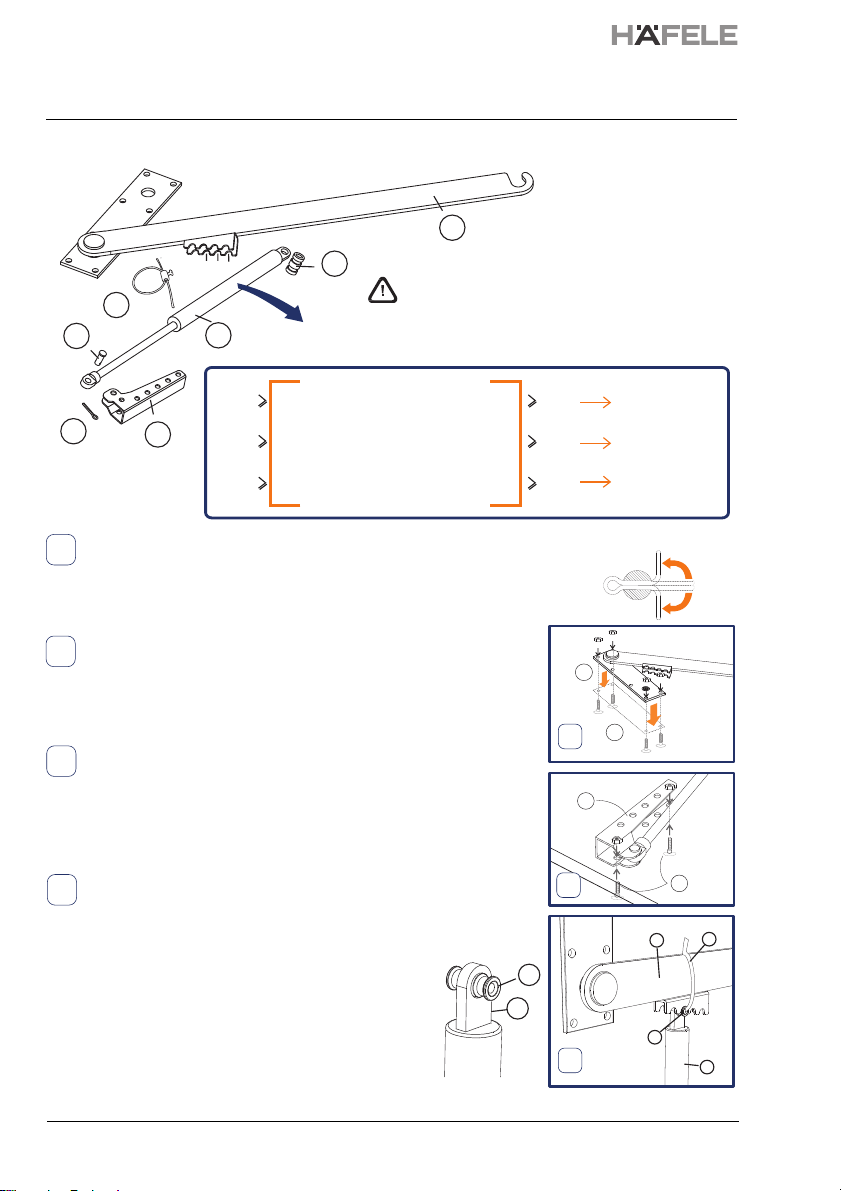

KORPUSAUFBAU / BODY ASSEMBLY
AniPnoitisoPgk77gk76
BniPnoitisoPgk87gk77
CniPnoitisoPgk93gk78
Betteinheit / Bed unit
+
Matratze / Matress
+
Schreibtischeinheit / Desk Unit
+
Beladung Schreibtisch / Load on desk
Gasdruckfeder (A2) an unterer Auflage (A3) befestigen, dabei den Stift (A4)
der unteren Auflage verwenden, Splint (A5) einsetzen und Enden umbiegen.
Attach blade side of gas spring to lower support (A3) using lower support
pin (A4), insert cotter pins (A5) and bend ends.
Blech (A1) an Korpusseite befestigen, unter Verwendung von 8 Sets
H3. Sicherstellen, dass die Biegung an den Hebeln nach oben zeigt.
Attach arm plate (A1) to body side using 8 sets carriage bolts, washer
and nuts. Make sure the hook on arm is facing upwards.
Untere Auflage (A3) an Korpusseite befestigen, unter Verwendung von
2 Sets H3. Vorhergehende Schritte auf gegenüberliegender Seite
wiederholen.
Attach lower support (A3) to body side using 2 sets carriage bolts,
washer and nuts. Repeat steps above for opposite side.
Oberen Bolzen (A11) in die Lasche der Gasdruckfeder
einsetzen. Gasdruckfeder (A2) mit dem Bolzen (A11) in
den Kamm (A1) des Hebels platzieren. Danach mit dem
Kunststoffverbinder (A12) die Gasdruckfeder am Hebel
befestigen.
Place the upper Pin (A11) in the Gas Spring Blade. Place
the gas spring (A2) in the arm crest (A1) using the upper
pin (A11).Then fix the gas spring to the arm
using the plastic fastener (A12).

7/18
HDE 04/2015 732.22.272
H14
H14
4
5
6
DOWELS H2
H2
T1
4
7
3
1
1
5
5
6
6a 6b 6c
6a 6b
6c
Obere Streben (5) an obere Platte (4) mit Hilfe von
Schrauben H14 befestigen. Das Konstruktionsrohr (6)
an der oberen Platte (4) mit Hilfe von Schrauben H14
befestigen.
Attach top stretchers (5) to top pannel (4) using
screws H14. Attach structural tube (6)
to top pannel (4) using screws H14.
Beide Korpus-Seitenteile (1) an der unteren Strebe (3) und oberen Platte (4) mit Hilfe von
Holzdübeln und Schrauben H2 befestigen.
Attach body sides (1) to bottom strectcher (3) and top panel (4) fixed using dowels and
screws H2.

8/18
HDE 04/2015 732.22.272

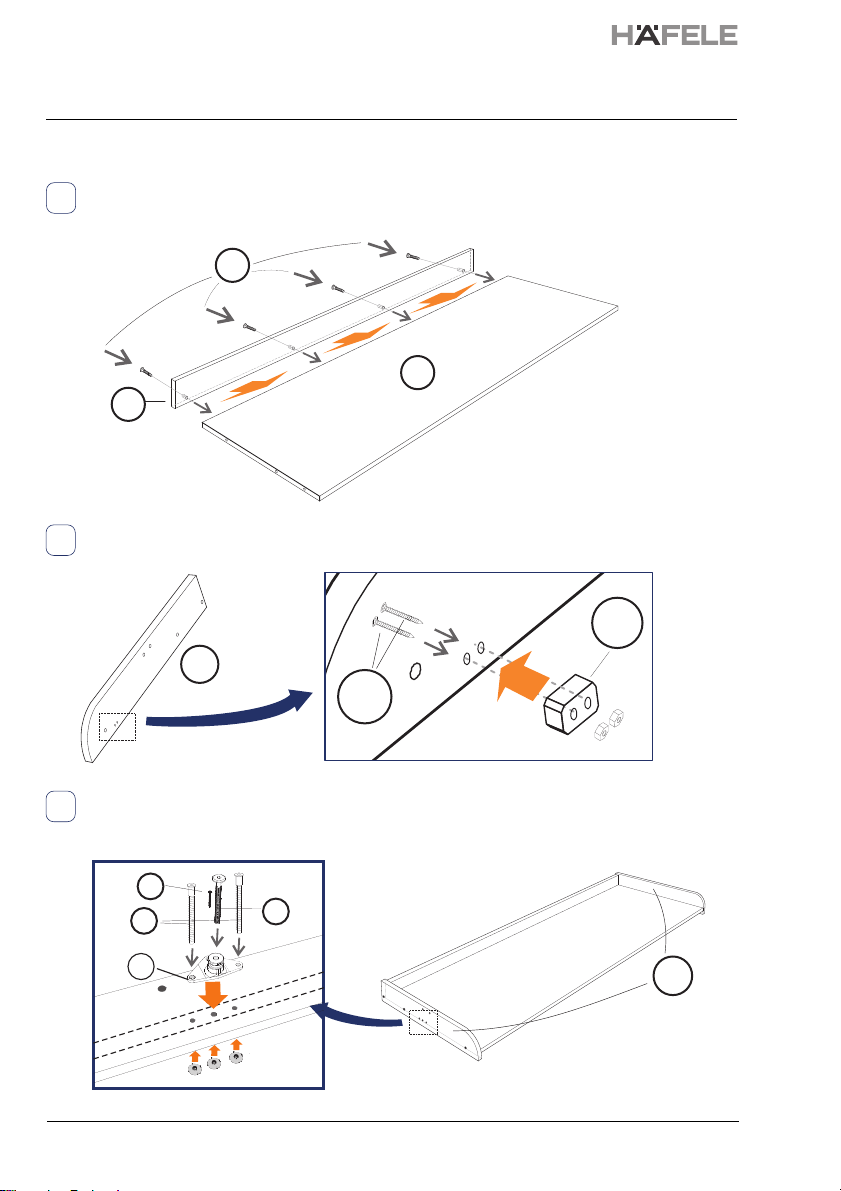

SCHREIBTISCHAUFBAU / DESK ASSEMBLY
H2
14
15
WP
H14
13
13
A6
H2
H4
H6
2
1
3
Rückenteil (15) an Schreibtischauflage (14) mit Schrauben H2 befestigen.
Attach desk back (15) to desk top (14) with screws H2
Holzsockel (WP) an die Innenseite der Schreibtischseiten (13) mit Schrauben H14 anschrauben.
Screw wood plugs (WP) to inner side of desk sides (13) using H14 screws.
Den Dreifach-Träger (A6) mit den Schrauben H2, H6 and H4 an die Schreibtischseiten
(13) befestigen.
Attach the tribearer (A6) to the desk sides (13) using screw H2, H6 and H4.

9/18
HDE 04/2015 732.22.272
14
13
H2
15
14
16
H14
17
13
14
13
H2
13
5
6

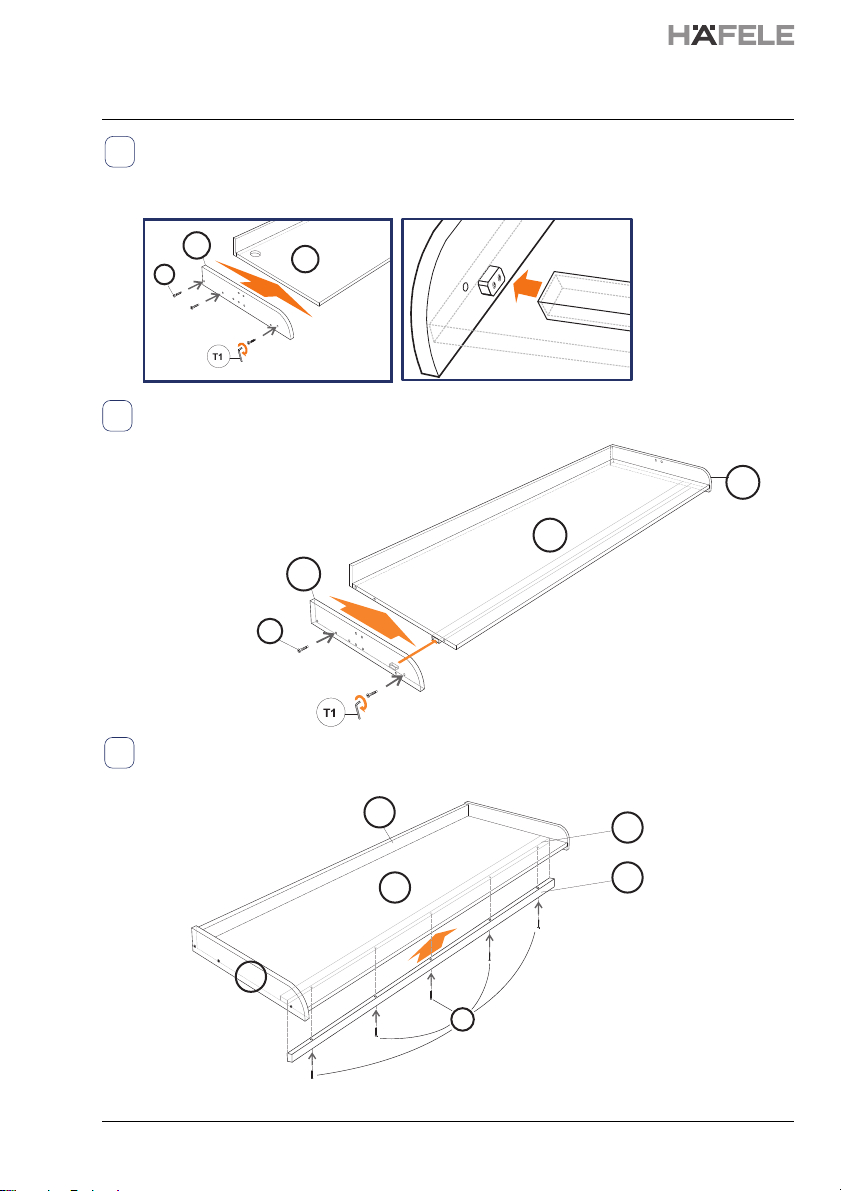

4Eine der Schreibtischseiten (13) an der Auflage (14) mit Hilfe von Holzdübeln und Schrauben
H2 befestigen. Anschließend Holzsockel (WP) in die Schreibtischverstrebung einstecken.
Attach one of the desk sides (13) to the desk top (14) using dowels and screws H2. Then
insert wood plug (WP) into the desk stiffener.
Die andere Schreibtischseite an der Schreibtischauflage mit Hilfe von Holzdübeln und
Schrauben H2 befestigen und den Holzsockel in die Schreibtischverstrebung einstecken.
Attach the other desk side to the desk top using dowels
and screws H2 and inserting the wood plug into the
desk stiffener.
Rohrabdeckung (17) an Schreibtischauflage (14) mit Hilfe von Schrauben H14 befestigen.
Attach tube cover(17) to desk top (14) using screws H14.

10/18
HDE 04/2015 732.22.272
1
2
1

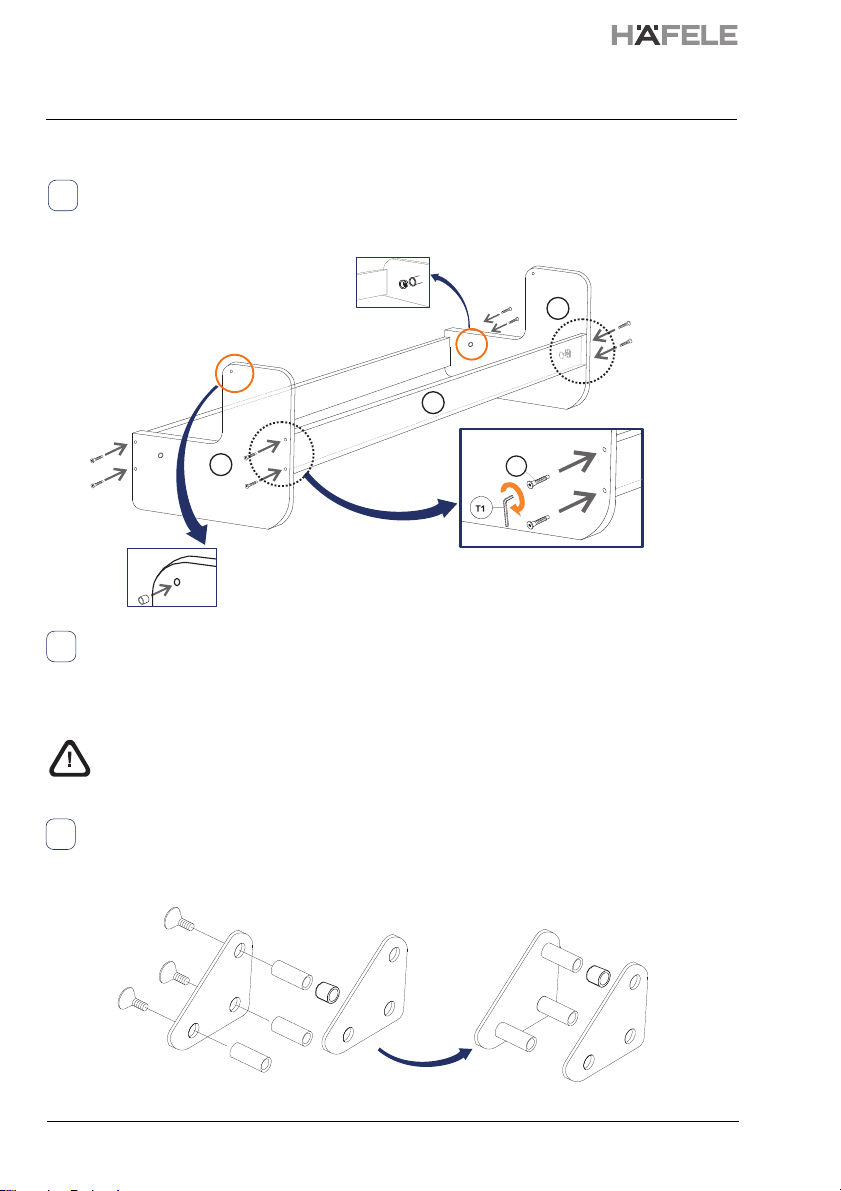

Das vordere Bett-Seitenteil (10) und das hintere Bett-Seitenteil (11) an den Kopf/Fußteilen
(8) mit Hilfe von Holzdübeln und Schrauben (H2) befestigen.
Attach front rail (10) and rear rail (11) to bed heads (8) with dowels and screws (H2).
Zuerst Bettteile am Korpus befestigen, danach Lattenrost befestigen.
Sprung slats or solid slats must be attached to the bed after the bed was attached to the
body side.
Zwei Verbindungsgelenk-Sets montieren, indem drei Verbindungsbuchsen an einem
Dreiecksblech (Außenkuppen zur Buchse) mit Hilfe von Verbindungsschrauben befestigt
werden.
Assemble two links pivot sets attaching three link bushings to one triangle plate (outer
cones to bushing) using Link Screws.
Alle beweglichen Teile (Bolzenhebel, Trägerstift, Dreiecksverbindungsstifte,
Drehzapfen) müssen geschmiert werden.
All the rotating metal parts (pin arm, support pin, triangle link rollers, trunnion)
must be greased.
BETTAUFBAU / BED ASSEMBLY
ENDAUFBAU / FINAL ASSEMBLY
8
10
8
H2
Verbindungs-
schrauben
Link screws
Verbindungsgelenk
Link pivot
Verbindungsbuchsen
Link bushings
Verbindungsgelenk-Set
Link pivot set
Place the plastic
Bushing (A14) in the
Bed Heads (8) holes
for the Link Pivot (A07)
Die Plastikhülse (A14) für
das Verbindungsgelenk
(A07) in die Löcher des
Kopf/Fußteils (8) legen.
Die Plastikhülse (A14) für den Drehzapfen
(A08) in die Löcher des Kopf/Fußteils (8) legen.
Place the plastic Bushing (A14) in the Bed Heads
(8) holes for the Trunnion (A08)

11/18
HDE 04/2015 732.22.272
2
3
2
3
4
Plastic
Plastikhülse
Bushing
(A14)
Verbindungsgelenk
Verbindungsgelenk
Plastic
Plastikhülse
Bushing
(A15)

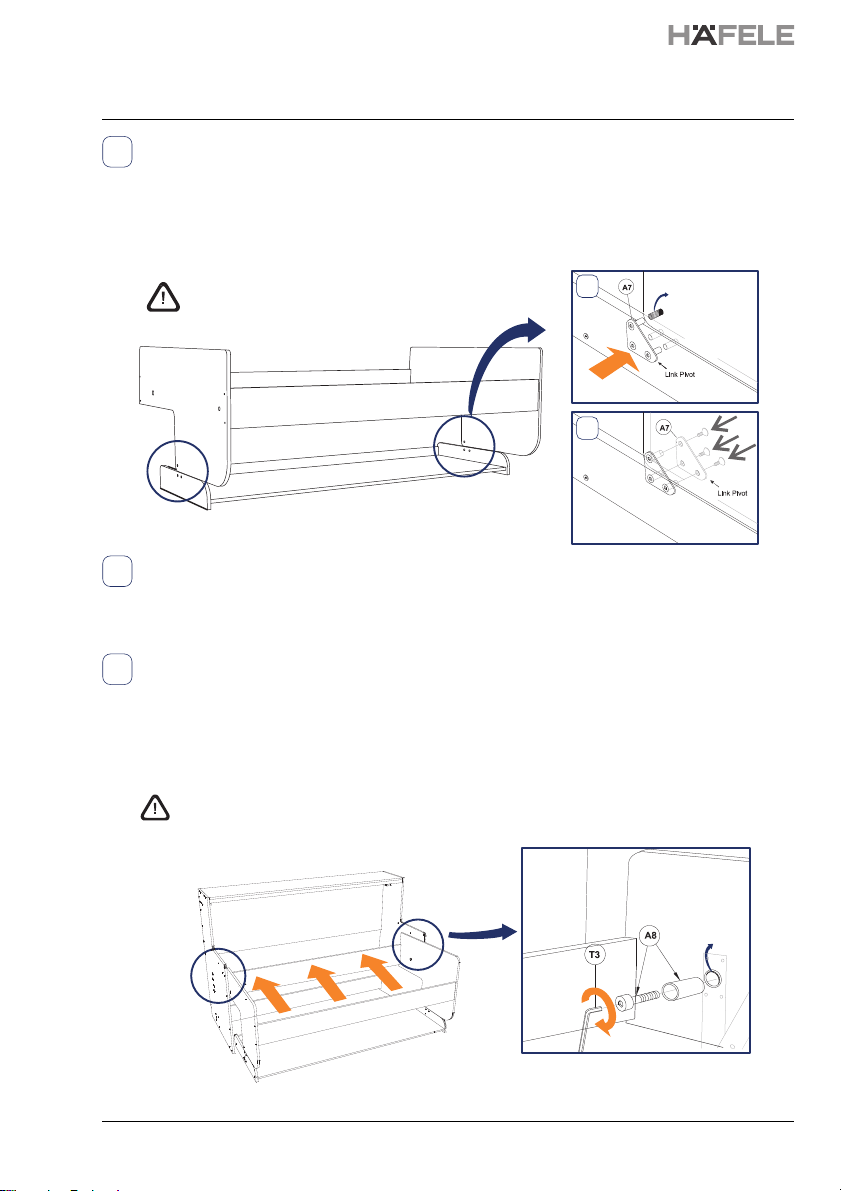

Die Kopf/Fußteile vorsichtig auf die Schreibtischseiten legen. Dabei die für die Verbindungsbuchsen
vorgesehenen Löcher ausrichten (s. Schritt 2 der Skizze). Auf beiden Seiten abwechselnd von außerhalb
des Verbindungsgelenk-Sets in die Verbindungslöcher, wie dargestellt, ansetzen. Um die Verbindung an
die richtige Stelle zu bringen, das Bett nach Bedarf leicht verschieben oder anheben.
Put bed heads bearing on desk sides carefully, aligning holes (see detail in sketch STEP 2) provided for
link bushings. In both sides in turn, place from outside the link pivot set into link holes as shown. Slighty
displacing or rising the bed as required to push the link in place.
VORSICHT – SCHWER
HEAVY - BE CAREFUL
Die übrigen Dreiecksbleche (A7) mit den Verbindungsschrauben am Verbindungsgelenk befestigen.
Schrauben anziehen, festen Sitz aller Schrauben noch einmal überprüfen.
Fix the remaining triangle plates (A7) with link screws to link pivot. Tighten screws, re-check
tightening all screws.
Den Korpus vorsichtig gleiten lassen, um die Bleche mit den Löchern des Kopf/Fußteils in
Übereinstimmung zu bringen. Dann auf die Rückseite des Korpus stellen und von dort aus die
Zapfenhülse (A8) mit der Schraube einführen. Einige Drehungen einschrauben und loslassen.
Vorgang für die andere Seite wiederholen. Schrauben (A8) fest anziehen.
Slide body carefully in order to align plates with bed head holes. Then standing at rear side of body,
introduce trunnion bushing (A8) with screw. Screw in a few turns, and let loose.
Repeat at the other side. Tighten screws (A8) strongly.
Vorsicht! Kopf/Fußteil des Betts (8) und Schreibtischseite (13) nicht mit dem mechanischen
Hebel (A1) verkratzen!
Avoid scratching bed head (8) and desk side (13)
with mech arm (A1).

12/18
HDE 04/2015 732.22.272
5
6Die Verdeckteile an den Korpusseiten befestigen. Der untere Teil sollte befestigt werden, nachdem der
mechanische Hebel im Dreifach-Träger liegt, um das Verstellen des Hebels zu erleichtern.
Die Plastikhülse (A10) in die Verdeckbohrungen für die Arretierungen stecken.
Attach the concealers to the body side. The bottom part should be attached after the mechanism arm is
placed in the tribearer to ease the positioning of the arm. Place the plastic bushing (A10) in the
concealer perforations for the locks.
Wird ein hochwertiger LATTENROST eingesetzt muss dieser an das vordere und hintere Bett-Seitenteil
montiert werden.
If you are using SPRUNG SLATS: Attach the bed slat to the front and rear bed rail.
Wird ein einfacher LATTENROST eingesetzt, müssen die Seitenleisten und der Lattenrost (12a und 12b)
an das vordere (10) und hintere (11) Bett-Seitenteil montiert werden. Dann die Bettverblendung mit
H4-Schrauben an die Seitenleiste schrauben.
If you are using SOLID SLATS: Attach the bed slat (12a and 12b) to the front (10) and rear bed rail (11).
Then screw the bed cover to the bed slat using screws H4.

13/18
HDE 04/2015 732.22.272
Achtung / Caution
1- EXTRA STRENGTH
REQUIRED
We recommend to sit
on the floor and pull strongly
2- TAKE CARE OF YOUR
FINGERS
Do not put fingers in the hook.
Hold the arm as shown.
1- BES. KRAFTANSTR.
ERFORDERLICH!
Wir empf., sich a.d. Boden zu
setzen und kräftig zu ziehen.
2- ACHTEN SIE AUF
IHRE FINGER!
Finger nicht in Mechanik
stecken. Den Hebel so halten,
wie gezeigt wird.
WALL
1
8
7a
7d
7b 7c
7
Das Bett langsam anheben, darauf achten, dass der Schreibtisch in waagerechter Position bleibt. Wenn
das Bett oben ist, den Schreibtisch durch Hineindrücken der Arretierung auf beiden Seiten sichern.
Lift the bed slowly, talking care of keeping the
desk in horizontal position. Once in upper position,
lock the desk by pushing in the Lock at both sides.
ZUM ARRETIEREN
EINDRÜCKEN
PUSH IN TO LOCK
Den mechanischen Hebel
langsam nach unten ziehen.
Slowly pull mech arm
downward.
Den mechanischen Hebel
sanft zur Innenseite des
Trägers drücken.
Gently push mech arm
downward.
Den mechanischen Hebel
langsam nach oben bewegen,
bis die Aussparung im Träger
fest sitzt.
Slowly release mech arm
upwards to engage the bearer
slotting.
Die Haltewinkel verwenden, um den Korpus-Oberboden an der Wand zu befestigen. Die
Belastbarkeit der Wand und die richtige Verankerung und Schraubenlänge müssen überprüft
werden. Den Haltewinkel zunächst am Korpus-Oberboden anlegen, richtige Schraube
verwenden und Haltewinkel mit Hilfe von Schrauben und Plastikdübeln an der Wand
befestigen.
Use the brackets to fix the body top to the wall.
The wall endurance should be checked also the
proper anchor and screw lenght. First attach
the bracket to the body top using the
proper screw then attach the
bracket to wall using screws and
plastic anchors.

14/18
HDE 04/2015 732.22.272
DER AUFBAU IST NUN ABGESCHLOSSEN
Für ordnungsgemäßen Gebrauch:
■ Überprüfen, dass der Boden frei ist, bevor das Bett herunter gelassen wird.
■ Entsperren, um von der Schreibtisch- zur Bettfunktion zu wechseln und wieder
arretieren.
■ In der Mitte des Möbelstücks stehen, um für die Umwandlung am Bettbalken zu
ziehen und den Tisch hinunter zu drücken.
■ Der Mechanismus ist bereits geeicht, um mit aufgelegter Matratze und einem
Gewicht von ca. 25 kg auf dem Schreibtisch zu arbeiten.
■ Für eine reibungslose Funktion nicht vergessen, die Matratze aufzulegen.
ORDNUNGSGEMÄSSER GEBRAUCH
Um das Bett aufzuschlagen und die Schreibplatte zu versenken, erst den Schreibtisch entsperren,
dann die vordere Bettleiste mit einer Hand greifen und den Schreibtisch mit der anderen nach unten
drücken. Um das Bett zu verschließen, die Arretierung entsperren und die vordere Bettleiste hochziehen.
Stellen Sie sich immer in die Mitte des Möbelstücks, um die Umwandlung vorzunehmen und greifen Sie die
Teile immer in der Mitte.
Es ist wichtig, dass die Arretierung nach jeder Umwandlung und vor dem Gebrauch der Schreibplatte
bzw. des Betts blockiert wird.
Das Bett-System beruht auf einem Gleichgewicht von Schreibtisch und Bett. Wenn kein Gleichgewicht
vorhanden ist, kann zusätzliche Kraftanstrengung bei der Umwandlung von Bett zu Schreibtisch und
umgekehrt erforderlich werden. Die Bolzenhebelstellung am Hebel (A, B, C) hilft, ein unausgewogenes
System (unter 20 kg und über 20 kg Gewicht auf der Schreibtischplatte, unter 10 kg und über 20 kg Gewicht
auf dem Bett) auszugleichen.
Beim Herunterlassen kontrollieren, dass der Bettboden keine auf dem Schreibtisch liegenden Dinge berührt.
Zu schwere oder asymmetrisch verteilte Lasten auf dem Schreibtisch vermeiden.
Die Korpus-Seitenteile müssen auf dem Boden in gleicher Höhe aufliegen. Unter die beiden Auflageseiten
kann ein Teppich gelegt werden, aber keinen Teppich oder ein Klemmstück nur unter eine Schreibtisch-
oder Korpusseite legen.
A
uf dem Schreibtisch dürfen nur Dinge unter einer Höhe von 45 cm liegen bleiben. Am hinteren Teil des
Schreibtischs ist die Höhe geringer.
A
chten Sie darauf, wie bei einer Tür oder einem Schaukelstuhl, Ihre Finger nicht einzuklemmen.
Wenn Strom- oder Telefonkabel installiert werden müssen, einen Fachmann zu Rate ziehen.
Wenn das Bett nicht von alleine unten bleibt, mit der Arretierung sichern.

15/18
HDE 04/2015 732.22.272
ASSEMBLY HAS FINISHED
For proper use:
■ Check that the floor is clear to lower the bed.
■ Unlock to change from desk to bed position and lock again.
■ Stand at the middle of the furniture to pull from bed beam and push down the desk to make
the transformation.
■ The mechanism is already calibrated to work with the mattress on and a weight similar to
25 Kg on the desk.
■ Do not forget to place mattress for adequate functioning.
PROPER USE
To open the bed and move the desk down, first unlock the desk then grab the front bed rail with
a hand and push down the desk with the other.To close the bed, unlock the locking device and
pull up the front bed rail. Always stand at the middle of the furniture to make the transformation
and grab the parts from its center. It is important to lock the locking device after the transformation
and before the use of the desk or the bed.
The bed system is based on a desk/bed balance. Unbalanced system may result on having to
apply extra force when transforming from bed to desk and vice versa. Pin Arm position on arm
(A,B,C) helps to balance unbalanced system (less than 20Kg and more than 20Kg on desk,
less than 10 kg and more than 20kg on bed).
Side panels bear on the floor at the same level. A carpet can be placed beneath both sides
adjacent bearing sides, but do not place carpet or any shim beneath on side desk or body side
alone. Avoid excessive or too asymmetric loads on desk.
While lowering, please verify that bed bottom does not touch things left on the desk. Things left
on the desk cannot exceed 18 inches height. Next to the rear of the desk there is less height
available.
A
s with a door or a rocking chair, take good care not to trap fingers between closing parts.
If power or signal cables are to be installed, consult a qualified person.
If the bed does not stay down by itself, lock the locking device.
A
sk your retailer for more details.

16/18
HDE 04/2015 732.22.272

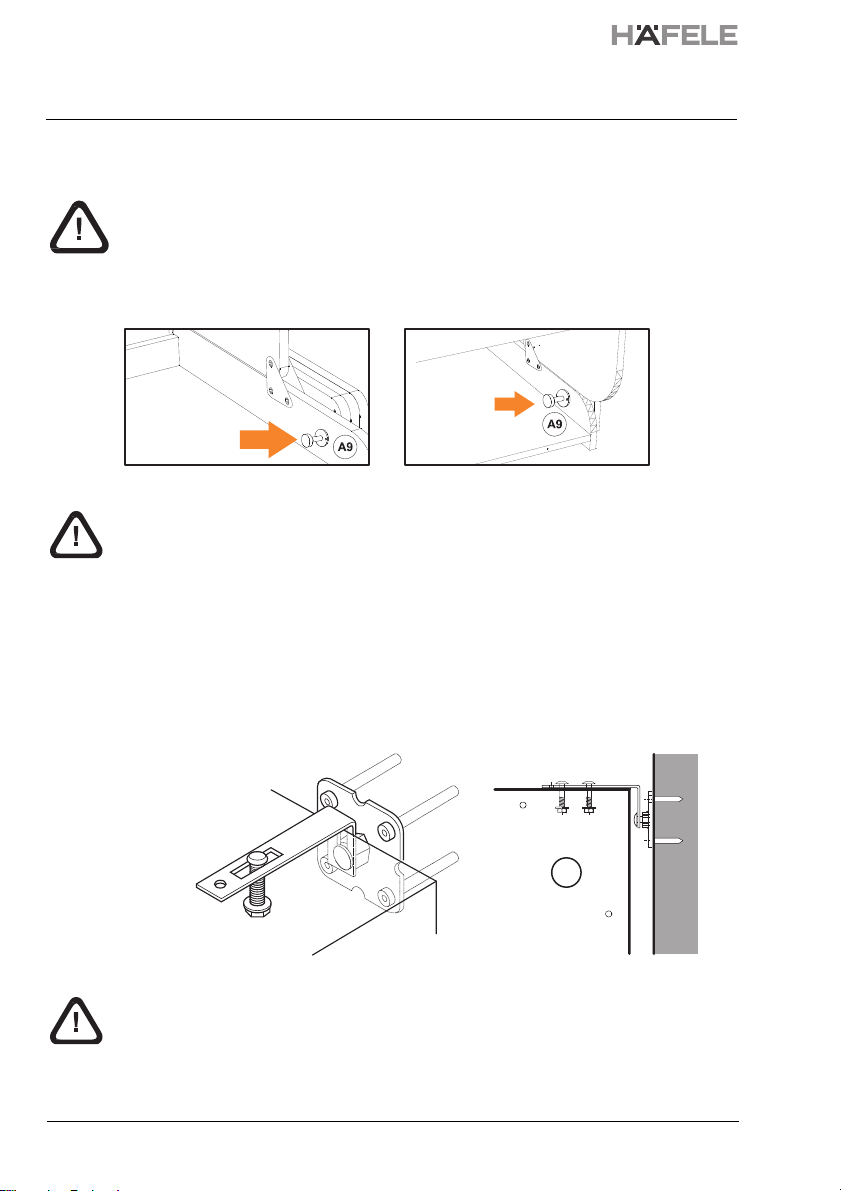

WALL
1
Verwenden Sie die Arretierung an der Schreibtischseite, um eine sichere
Bett- und Tischposition zu gewährleisten.
Use the lock placed at the desk side to safe use in bed and desk position.
SICHERHEITSVORKEHRUNGEN / SAFETY PRECAUTIONS
SCHREIBTISCHFUNKTION
DESK POSITION
BETTFUNKTION
BED POSITION
ZUM ARRETIEREN
EINDRÜCKEN
PUSH IN
TO LOCK
ZUM ARRETIEREN
EINDRÜCKEN
PUSH IN
TO LOCK
Den Korpus des TAVOLETTO mit Hilfe der Haltewinkel und richtiger
Wandverankerungen befestigen.
Attach the TAVOLETTO body to the wall using the brackets and proper
wall anchors.
Die Befestigung des TAVOLETTO an der Wand sollte von einem Fachmann vorgenommen
werden. Der Boden (Ebenheit und Festigkeit), die Wand (Ebenheit und Festigkeit) und die
Befestigungselemente (Schrauben und Dübel) müssen geprüft werden, um einen sicheren
Halt zu gewährleisten!
A qualified person should fix the TAVOLETTO to the wall. The floor (leveling and resistance),
the wall (leveling and resistance) and the fixing (screws and anchors according to the wall
material) must be verified in order to get a secure fixation!
Eine nicht sachgerechte Befestigung kann zu unerwünschten Verlagerungen führen!
No proper fixation can cause undesired movement!

17/18
HDE 04/2015 732.22.272
A
C
Mechanik / Mechanism
C FÜR MEHR BELASTUNG AUF DEN TISCH
FOR MORE LOAD ON THE DESK
A FÜR WENIGER BELASTUNG AUF DEN TISCH
FOR LESS LOAD ON THE DESK
notwendiger Spalt
(zwischen Bettseite und Korpusseite)
gap needed
(between the bed side and the body side)
notwendiger Spalt
(zwischen Tischseite und Abdeckung)
gap needed
(between the desk side and concealer)

18/18
HDE 04/2015 732.22.272
© 2015 by Häfele GmbH & Co KG
Adolf-Häfele-Str. 1 · D-72202 Nagold · www.hafele.com
Subject to
alterations
