HOLZMANN MASCHINEN BSG 13E User manual

BSG 13E
Bedienungsanleitung und
Sicherheitshinweise lesen
und beachten!
Technische Änderungen
sowie Druck- und Satz-
fehler vorbehalten!
Read the operation manual
carefully before first use!
Technical data subject to
changes, errors excepted!
Návod na obsluhu a
bezpečnostní pokyny si
přečtěte a dodržujte!
Technické změny a
tiskové chyby vyhrazeny!
Prečítajte si a dodržiavajte
návod na použitie
aezpečnostné pokyny!
Technické zmeny ako aj
chyby tlače a sadzby
vyhradené!
¡Lea atentamente este
manual antes de usar la
máquina por primera vez!
¡Las especificaciones
técnicas pueden cambiar
sin previo aviso!
Lisez attentivement ce ma-
nuel avant d'utiliser la ma-
chine pour la première fois!
Les spécifications sont
sujettes à changement
sans préavis!
Edition: 17.03.2014 –Revision 04 –GBR- DE/EN/CZ/SK/ES/FR
DE
Original Betriebsanleitung
Elektrisches Bohrerschärfgerät
EN
User Manual
Electric drill bit sharpener
CZ
Návod k použití
Bruska vrtáků
SK
Návod k použitiu
Brúska vrtákov
ES
Manual de instrucciones
Afiladora de brocas
FR
Mode d´emploi
Affûteuse de forets

INHALT /INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 2
Elektrisches Bohrerschärfgerät/Electric drill bit sharpener/Bruska vrtáků/Brúska vrtákov/Afiladora de brocas/Affûteuse de forets BSG 13E
1INHALT /INDEX
2SICHERHEITSZEICHEN / SAFETY SIGNS / BEZPEČNOSTNÍ SYMBOLY /
BEZPEČNOSTNÉ SYMBOLY SEÑALES DE SEGURIDAD / SIGNES DE
SÉCURITÉ 7
3VORWORT 9
4TECHNIK 10
4.1 Bedienelemente................................................................................................. 11
4.2 Technische Daten .............................................................................................. 11
5SICHERHEIT 12
5.1 Bestimmungsgemäße Verwendung ................................................................... 12
5.1.1 Arbeitsbedingungen ......................................................................................12
5.2 Unzulässige Verwendung .................................................................................. 12
5.3 Allgemeine Sicherheitshinweise ........................................................................ 13
5.4 Restrisiken ........................................................................................................ 13
6BEDIENUNG 14
6.1 Bohrer in Spannfutter einrichten ....................................................................... 14
6.2 Bohrer schleifen ................................................................................................ 15
6.3 Bohrer-Freiwinkel schleifen............................................................................... 15
6.4 Schleifstaubabdeckung entfernen ..................................................................... 16
6.4.1 Schleifstaubabdeckung einsetzen....................................................................16
7WARTUNG 17
7.1.1 Schleifscheibe erneuern.................................................................................17
8FEHLERBEHEBUNG 18
9PREFACE 19
10 TECHNIC 20
10.1 Controls ................................................................................................... 21
10.2 Specifications........................................................................................... 21
11 SAFETY 22
11.1 Intended use............................................................................................ 22
11.1.1 Working conditons.....................................................................................22

INHALT /INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 3
Elektrisches Bohrerschärfgerät/Electric drill bit sharpener/Bruska vrtáků/Brúska vrtákov/Afiladora de brocas/Affûteuse de forets BSG 13E
11.2 Prohibited use.......................................................................................... 22
11.3 Security Instructions ............................................................................... 22
11.4 Residual risk factors ................................................................................ 23
12 OPERATION 24
12.1 Setting up drill chuck ............................................................................... 24
12.2 Grind drill................................................................................................. 25
12.3 Grind drill clearance angel ....................................................................... 25
12.4 Remove sanding dust cover ..................................................................... 26
12.4.1 Use abrasive dust cover .............................................................................26
13 MAINTENANCE 27
13.1.1 Replace wheel...........................................................................................27
14 TROUBLESHOOTING 28
15 PŘEDMLUVA 29
16 TECHNICKÉ ÚDAJE 30
16.1 Přehled ovládacích prvků a komponent.................................................... 30
16.2 Technické údaje ....................................................................................... 30
17 BEZPEČNOST 31
17.1 Účel použití .............................................................................................. 31
17.2 Všeobecné bezpečnostní pokyny.............................................................. 31
17.3 Specifické bezpečnostní pokyny............................................................... 32
17.4 Nedovolené použití .................................................................................. 32
17.5 Další rizika ............................................................................................... 34
18 UVEDENÍ DO PROVOZU A OBSLUHA 35
18.1 Vložení vrtáku do brusky ......................................................................... 35
18.2 Montáž protiprachového krytu ................................................................. 37
19 ÚDRŽBA A SERVIS 37
20 PREDMLUVA 38
21 TECHNICKÉ ÚDAJE 39
21.1 Prehľad ovládacích prvkov a komponentov.............................................. 39
21.2 Technické údaje ....................................................................................... 39

INHALT /INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 4
Elektrisches Bohrerschärfgerät/Electric drill bit sharpener/Bruska vrtáků/Brúska vrtákov/Afiladora de brocas/Affûteuse de forets BSG 13E
22 BEZPEČNOSŤ 40
22.1 Účel použitia ............................................................................................ 40
22.2 Všeobecné bezpečnostné pokyny............................................................. 40
22.3 Špecifické bezpečnostné pokyny.............................................................. 41
22.4 Nedovolené použitie ................................................................................ 41
22.5 Bezpečnostné pokyny .............................................................................. 42
22.6 Ďalšie riziká ............................................................................................. 43
23 UVEDENIE DO PREVÁDZKY A OBSLUHA 44
23.1 Vloženie vrtáku do brúsky........................................................................ 44
23.2 Montáž krytu proti prachu........................................................................ 46
24 ÚDRŽBA A SERVIS 46
25 PREFACIO 47
26 CARACTERÍSTICAS TÉCNICAS 48
26.1 Componentes ........................................................................................... 49
26.2 Datos técnicos.......................................................................................... 49
27 SEGURIDAD 50
27.1 Uso correcto............................................................................................. 50
27.1.1 Condiciones de trabajo ..............................................................................50
27.2 Uso prohibido........................................................................................... 50
27.3 Instrucciones generales de seguridad...................................................... 51
27.4 Riesgos residuales ................................................................................... 51
28 FUNCIONAMIENTO 52
28.1 Ajuste del taladro en el portabrocas ........................................................ 52
28.2 Afilado de la broca ................................................................................... 53
28.3 Afilado del ángulo libre de la broca .......................................................... 53
28.4 Quitar la cubierta de polvo de lijado ........................................................ 54
28.4.1 Colocar la cubierta de polvo de lijado...........................................................54
29 MANTENIMIENTO 55
29.1.1 Cambiar la muela abrasiva .........................................................................55
30 SOLUCIÓN DE PROBLEMAS 55

INHALT /INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 5
Elektrisches Bohrerschärfgerät/Electric drill bit sharpener/Bruska vrtáků/Brúska vrtákov/Afiladora de brocas/Affûteuse de forets BSG 13E
31 PRÉFACE 56
32 CARACTERISTIQUES TECHNIQUES 57
32.1 Composants ............................................................................................. 58
32.2 Données techniques................................................................................. 58
33 SÉCURITÉ 59
33.1 Utilisation correcte .................................................................................. 59
33.1.1 Conditions environnementales............................................................59
33.2 Utilisation interdite .................................................................................. 59
33.3 Instructions générales de sécurité........................................................... 60
33.4 Risques résiduels ..................................................................................... 60
34 FONCTIONNEMENT 61
34.1 Ajustement de foret dans le mandrin ....................................................... 61
34.2 Affûtage du foret...................................................................................... 62
34.3 Affûtage de l'angle de dépouille du foret ................................................. 62
34.4 Retirer le couvercle de poussière de ponçage .......................................... 63
34.4.1 Placer le couvercle de poussière de ponçage ......................................63
35 ENTRETIEN 64
35.1.1 Changer la meule abrasive..................................................................64
36 DÉPANNAGE 64
37 ERSATZTEILE / SPARE PARTS 65
37.1 Ersatzteilbestellung / spare parts order .................................................. 65
38 OBJEDNÁVKY NÁHRADNÍCH DÍLŮ 66
38.1 Objednávky náhradných dielov ................................................................ 66
39 DESPIECE / VUE ÉCLATÉE 67
39.1 Pedido de repuestos / Commande des piéces détachées ......................... 67
40 EXPLOSIONSZEICHNUNG / EXPLODED DRAWING 68
40.1 Ersatzteilliste / spare parts list................................................................ 69
40.2 Schaltplan / Wiring diagram .................................................................... 69
41 KONFORMITÄTSERKLÄRUNG/CERTIFICATE OF CONFORMITY 70

INHALT /INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 6
Elektrisches Bohrerschärfgerät/Electric drill bit sharpener/Bruska vrtáků/Brúska vrtákov/Afiladora de brocas/Affûteuse de forets BSG 13E
42 GARANTIEERKLÄRUNG 71
43 GUARANTEE TERMS 72
44 ZÁRUČNÍ PODMÍNKY 73
45 ZÁRUČNÉ PODMIENKY 74
46 GARANTÍA Y SERVICIO 75
47 GARANTIE ET SERVICE 76
48 PRODUKTBEOBACHTUNG 77

SICHERHEITSZEICHEN / SAFETY SIGNS / BEZPEČNOSTNÍ SYMBOLY / BEZPEČNOSTNÉ
SYMBOLY SEÑALES DE SEGURIDAD / SIGNES DE SÉCURITÉ
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 7
Elektrisches Bohrerschärfgerät/Electric drill bit sharpener/Bruska vrtáků/Brúska vrtákov/Afiladora de brocas/Affûteuse de forets BSG 13E
2SICHERHEITSZEICHEN / SAFETY SIGNS /
BEZPEČNOSTNÍ SYMBOLY / BEZPEČNOSTNÉ SYMBOLY
SEÑALES DE SEGURIDAD / SIGNES DE SÉCURITÉ
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
CZ
BEZPEČNOSTNÍ SYMBOLY
VÝZNAM
SK
VÝZNAM BEZPEČNOSTNÝCH
SYMBOLOV
ES
SEÑALES DE SEGURIDAD
DEFINICIÓN DE SÍMBOLOS
FR
SIGNALISATION DE SÉCURITÉ
DÉFINITION DES SYMBOLES
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschrif-
ten und Hinweise zum Einsatz der Holzbandsäge kann zu schweren Personenschäden
und tödliche Gefahren mit sich bringen.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the machine as well
as ignoring the security and operating instructions can cause serious injuries and
even lead to death.
CZ
VÝSTRAHA! Dbejte bezpečnostních symbolů! Nedodržování předpisů a pokynů může
vést k těžkým poraněním osob nebo dokonce smrtelným úrazům.
SK
VÝSTRAHA! Dbajte bezpečnostných symbolov! Nedodržiavanie predpisov a pokynov
môže viesť k ťažkým poraneniam osôb alebo dokonca smrteľným úrazom.
ES
¡ATENCIÓN! Ignorar las señales de seguridad y advertencias indicadas en la
máquina, así como ignorar las instrucciones de seguridad y el manual de
instrucciones, pueden causar lesiones graves e incluso conducir a la muerte.
FR
ATTENTION! L'ignorance de la signalisation de sécurité et les avertissements sur la
machine et les consignes de sécurité et ignorer les instructions, peut causer des
blessures graves et même entraîner la mort.
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine
aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut
vertraut um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch
und Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance manual carefully and get fa-
miliar with the controls n order to use the machine correctly and to avoid injuries and
machine defects.
CZ
PŘEČTĚTE SI TENTO NÁVOD! Přečtěte si řádně návod na obsluhu a údržbu Vašeho
stroje a dobře se seznamte s ovládacími prvky stroje, aby byl tento řádně obslu-
hován a předešlo se ke škodám na stroji a zraněním osob.
SK
PREČÍTAJTE SI NÁVOD! Prečítajte si riadne návod na obsluhu a údržbu Vášho
stroja a dobre sa oboznámte s ovládacími prvkami stroja, aby bol tento riadne
obsluhovaný a predišlo sa ku škodám na stroji a zraneniam osôb.
ES
¡LEA EL MANUAL! Lea el manual de uso y mantenimiento cuidadosamente y
familiarícese con los controles con el fin de utilizar la máquina correctamente, para
evitar lesiones y defectos de la máquina.
FR
LIRE LE MANUEL! Lire le manuel d´utilisateur et de maintenance avec soin et vous
familiariser avec les contrôles en vue d'utiliser la machine correctement et pour évi-
ter les blessures et les défauts de l'appareil.

SICHERHEITSZEICHEN / SAFETY SIGNS / BEZPEČNOSTNÍ SYMBOLY / BEZPEČNOSTNÉ
SYMBOLY SEÑALES DE SEGURIDAD / SIGNES DE SÉCURITÉ
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 8
Elektrisches Bohrerschärfgerät/Electric drill bit sharpener/Bruska vrtáků/Brúska vrtákov/Afiladora de brocas/Affûteuse de forets BSG 13E
DE
SCHUTZAUSRÜSTUNG! Das Tragen von Schutzbrille ist Pflicht.
EN
PROTECTION! The wearing of safety glasses is mandatory
CZ
OCHRANNÉ PROSTŘEDKY! Používání ochrany sluchu, ochranných brýlí a bezpečné
obuvi je povinné.
SK
OCHRANÉ PROSTRIEDKY! Používanie ochrany sluchu, ochranných okuliarov a
bezpečné obuvi je povinné.
ES
¡PROTECCIÓN! El uso de gafas de seguridad es obligatorio.
FR
PROTECTION! L'utilisation de lunettes de sécurité est obligatoire.
DE
Maschine vor Wartung und Pausen ausschalten und Netzstecker ziehen!
EN
Stop and pull out the power plug before any break and engine maintenance!
CZ
Zastavte a před každým přerušení a motorů údržba vytáhněte zástrčku ze
zásuvky!
SK
Zastavte a pred každým prerušenia a motorov údržba vytiahnite zástrčku zo
zásuvky!
ES
Arrêtez et retirez la fiche d'alimentation avant tout entretien de rupture et le
moteur!
FR
Pare y desenchufe el cable de alimentación antes de cualquier rotura y
mantenimiento del motor!
DE
CE-KONFORM - Dieses Produkt entspricht den EG-Richtlinien.
EN
EC-CONFORM - This product complies with the EC-directives.
CZ
CE-SHODA –Tento výrobek odpovídá směrnicím ES.
SK
CE-SHODNÉ - Tento výrobok zodpovedá smerniciam ES.
ES
CONFORME-CE - Este producto cumple con las Directivas CE.
FR
CE-CONFORME - Ce produit est conforme aux Directives CE.

VORWORT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 9
Elektrisches Bohrerschärfgerät/Electric drill bit sharpener/Bruska vrtáků/Brúska vrtákov/Afiladora de brocas/Affûteuse de forets BSG 13E
3VORWORT
Sehr geehrter Kunde!
Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung des Bohrerschärfgerätes BSG 13E
Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren
Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte
weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Um-
gang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird
vorgebeugt. Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu
ernsten Verletzungen führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte gering-
fügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Bean-
standungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung überneh-
men.
Urheberrecht
© 2014
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone]
[email protected]

TECHNIK
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 10
Elektrisches Bohrerschärfgerät/Electric drill bit sharpener/Bruska vrtáků/Brúska vrtákov/Afiladora de brocas/Affûteuse de forets BSG 13E
4TECHNIK

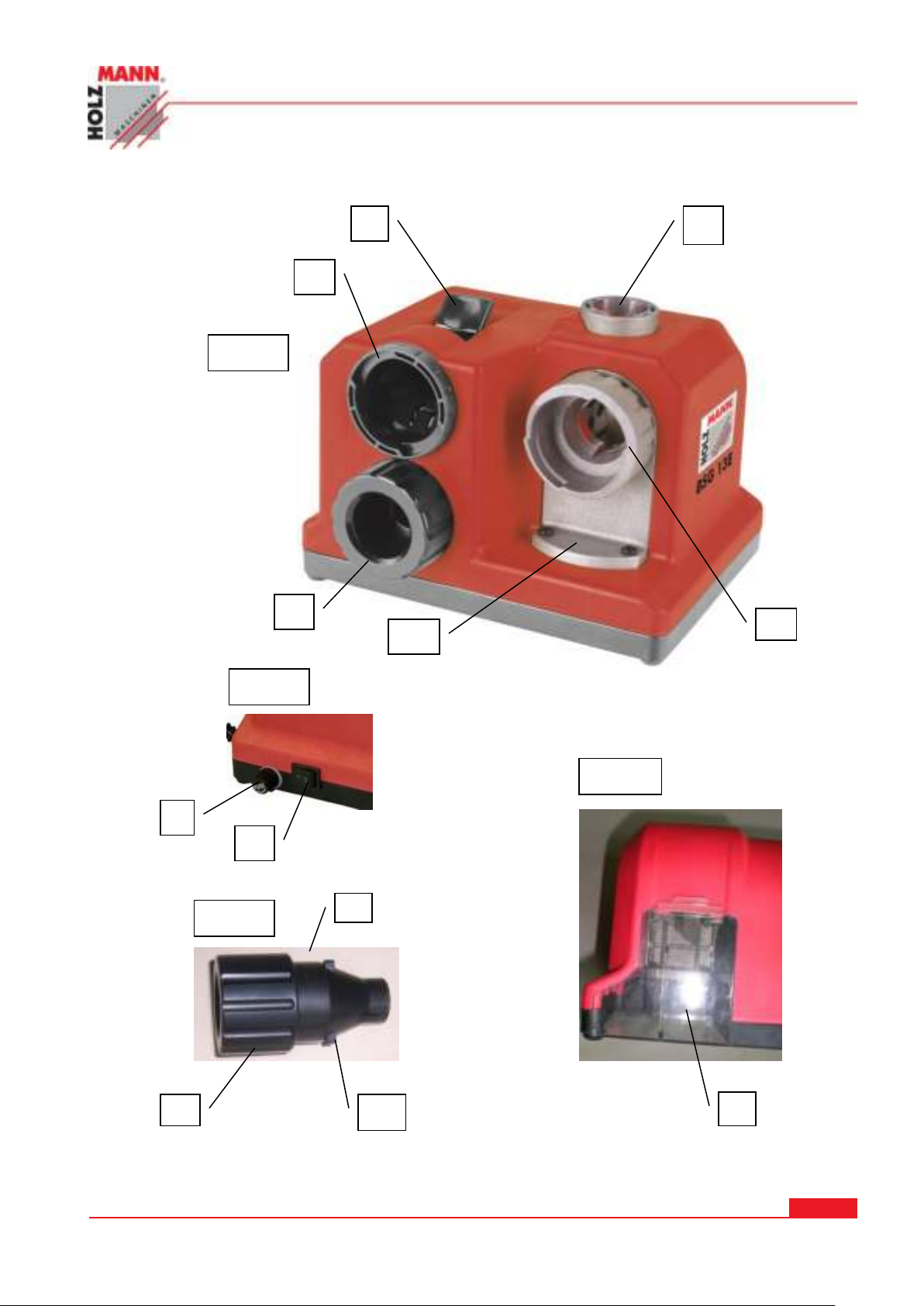

Fig. A
7
3
5
6
2
1
4
10
Fig. B
Fig. C
9
4
8
Fig. D
11

TECHNIK
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 11
Elektrisches Bohrerschärfgerät/Electric drill bit sharpener/Bruska vrtáků/Brúska vrtákov/Afiladora de brocas/Affûteuse de forets BSG 13E
4.1 Bedienelemente
1
Klemmtaster
2
Einstellführung
3
Freiwinkelführung
4
Spannfutter
5
Schleifführung Hauptschneide
6
Gerätesicherung
7
EIN / AUS –Schalter
8
Schleifstaubabdeckung
9
Fixiergriff
10
Begrenzungshaken
11
Führungskonsole
4.2 Technische Daten
BSG 13E
Nennleistung
80W / S3 20%
Netzspannung / Frequenz
230V / 50Hz
Drehzahl
4200 min-¹
Schleifscheibe
Ø 78 mm Körnung:150
Bohrerdurchmesser
Ø 3 - 13mm
Schall-Leistungspegel LWA
99 dB(A)
Gewicht
2,43 kg
Technische Änderungen vorbehalten!

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 12
Elektrisches Bohrerschärfgerät/Electric drill bit sharpener/Bruska vrtáků/Brúska vrtákov/Afiladora de brocas/Affûteuse de forets BSG 13E
5SICHERHEIT
5.1 Bestimmungsgemäße Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen!
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder un-
wirksam zu machen!
Das Bohrerschärfgerät BSG 13E ist ausschließlich zum Schärfen von Bohrern bestimmt.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwor-
tung oder Garantieleistung.
5.1.1 Arbeitsbedingungen
Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:
Feuchtigkeit
max. 70%
Temperatur
von +5°С
bis +40°С
Die Maschine ist nicht für den Betrieb im Freien bestimmt.
Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen be-
stimmt.
5.2 Unzulässige Verwendung
Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung ange-
gebenen Grenzen ist nicht zulässig.
Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig;
Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
Unzulässig ist die Bearbeitung von Werkstoffen mit Abmessungen außerhalb der in
diesem Handbuch genannten Grenzen.
Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit
BSG 13E geeignet sind.
Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisun-
gen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe
sind. KEIN VERLASSEN des Arbeitsplatzes!

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 13
Elektrisches Bohrerschärfgerät/Electric drill bit sharpener/Bruska vrtáků/Brúska vrtákov/Afiladora de brocas/Affûteuse de forets BSG 13E
5.3 Allgemeine Sicherheitshinweise
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind
folgende Hinweise UNBEDINGT zu beachten:
Bei Arbeiten an der Maschine Schutzbrille, tragen!
Vor Wartungsarbeiten oder Einstellarbeiten ist die Maschine
von der Spannungsversorgung zu trennen!
Das Bohrerschärfgerät ist nicht für den Dauereinsatz geeignet. Wird der Motor zu heiß,
schaltet es thermisch bedingt ab. Das Gerät im ausgeschalteten Zustand abkühlen las-
sen.
Beim Schleifen kommt es zu Funkenbildung. Halten Sie das Bohrerschärfgerät in si-
cherem Abstand zu entzündlichen Flüssigkeiten und Materialien.
Vermeiden Sie es, den Schleifstein und das Werkstück unmittelbar nach Gebrauch zu
berühren, da diese sehr heiß werden.
Färbt sich das Werkstück während des Schleifens blau, ist es überhitzt und kann
Schaden nehmen. Kühlen Sie das Werkstück während des Schleifens ggf. regelmäßig
in Wasser.
Das Bohrerschärfgerät ist zum Trockenschleifen gedacht und darf mit keinerlei Flüs-
sigkeiten in Berührung kommen.
Am Gerät befinden sich nur wenige von Ihnen zu wartenden Komponenten. Repara-
turen nur durch den Fachmann durchführen lassen!
Zubehör:
Verwenden Sie nur von HOLZMANN empfohlenes Zubehör!
5.4 Restrisiken
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwen-
dung sind folgende Restrisiken zu beachten:
Gehörschäden, sofern keine Vorkehrungen seitens des Benutzers für Gehörschutz ge-
troffen wurden.
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet
werden, die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestim-
mungsgemäß und von entsprechend geschultem Fachpersonal bedient wird.
Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre ent-
sprechende technische Eignung/Ausbildung zur Bedienung einer Maschine wie der BSG 13E
der wichtigste Sicherheitsfaktor!

BEDIENUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 14
Elektrisches Bohrerschärfgerät/Electric drill bit sharpener/Bruska vrtáků/Brúska vrtákov/Afiladora de brocas/Affûteuse de forets BSG 13E
6BEDIENUNG

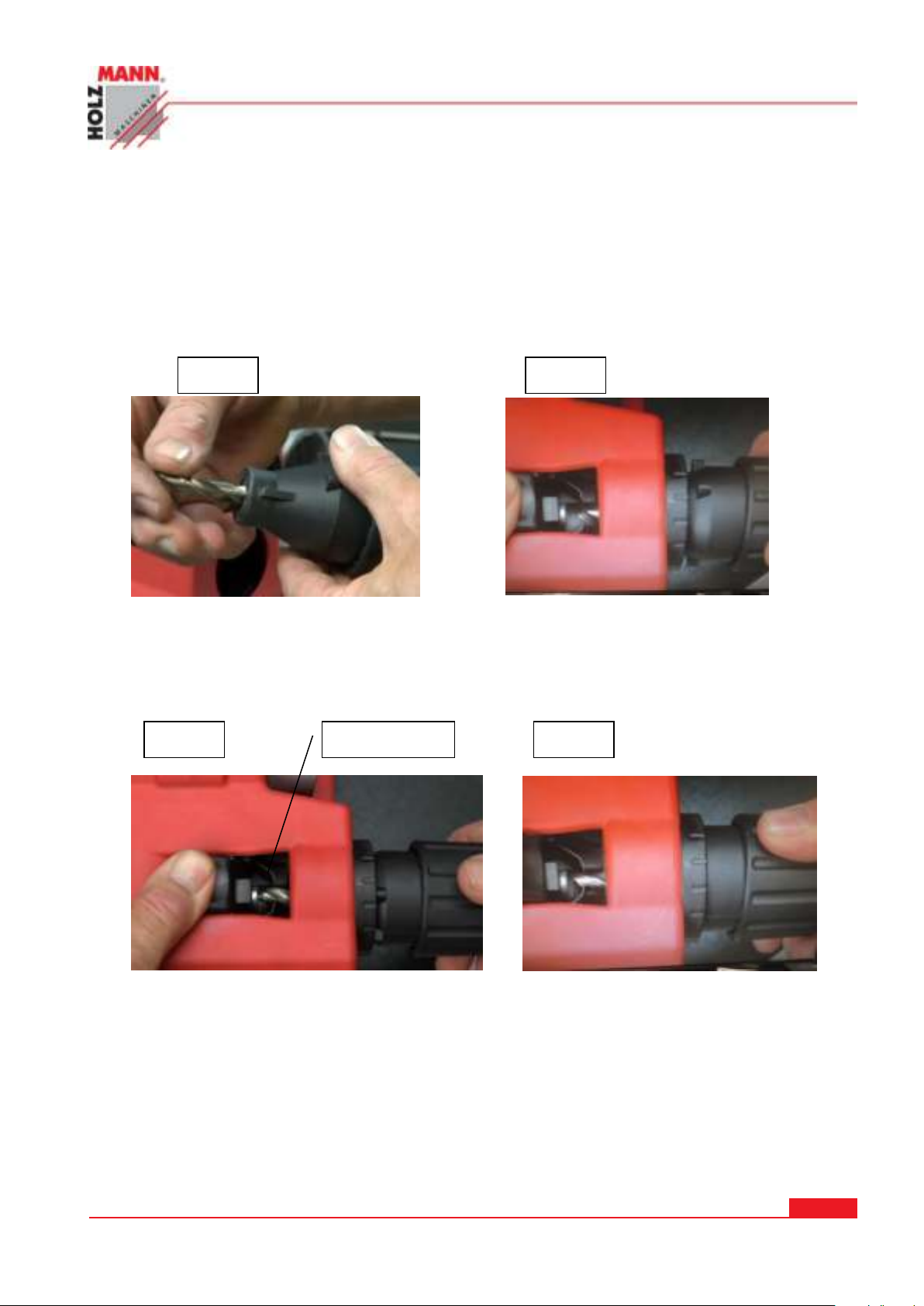

6.1 Bohrer in Spannfutter einrichten
Das Spannfutter aus dem Gerät nehmen.
Den Fixiergriff durch Drehen gegen den Uhrzeigersinn bis gewünschte Bohrergröße
entspannen.
Bohrer in Spannfutter (4) einsetzen und mit Fixiergriff (9) leicht drehen. Fig. E
Klemmtaster (1) nach unten drücken, festhalten und Spannfutter einsetzen Fig. F
Spannfutter in Einstellführung mit Dreh-Begrenzungshaken (10) ganz einsetzen. Fig. H
Bohrer im Spannfutter bis Anschlag schieben und drehen Fig. G, damit Klemmfedern in
die Bohrerspannnut drücken können. Fig. H
Klemmtaster (1) mit leichtem Drehen des Bohrer langsam loslassen und dabei Klemmfe-
dern in Spänenut einklemmen. Der Bohrer ist wie in Fig. H perfekt eingerichtet.
Bohrer am Anschlag gedrückt halten und mit Fixiergriff im Uhrzeigersinn festdrehen.
Fig H
Spannfutter -durch drücken auf Klemmhebel- aus Einstellführung nehmen.
Fig. E
Fig. F
Fig. G
Fig. H
Klemmfeder

BEDIENUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 15
Elektrisches Bohrerschärfgerät/Electric drill bit sharpener/Bruska vrtáků/Brúska vrtákov/Afiladora de brocas/Affûteuse de forets BSG 13E

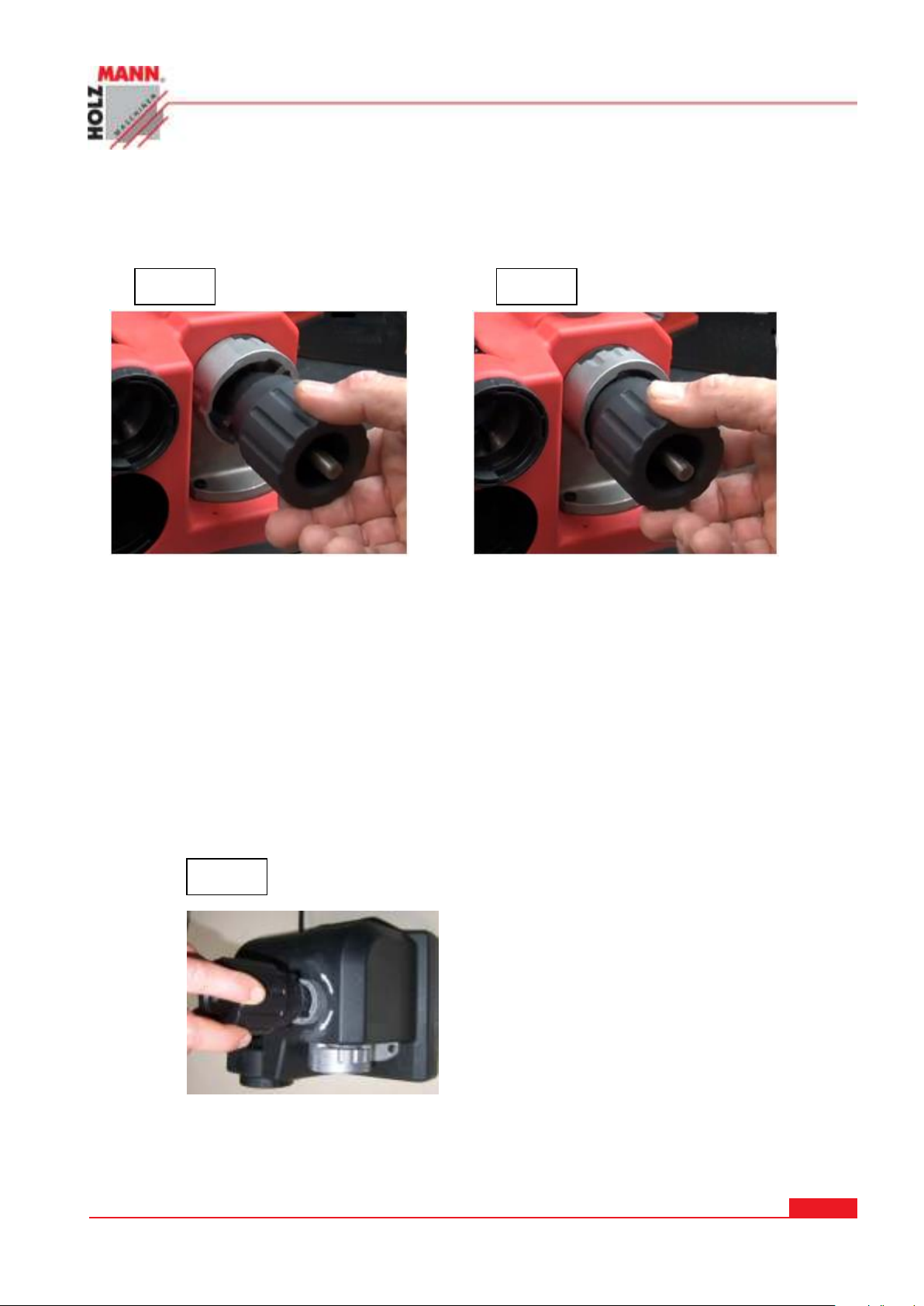

6.2 Bohrer schleifen
Gerät mit Schalter EIN einschalten.
Spannfutter in Schleifführung (5) vorsichtig einsetzen Fig. I
ACHTUNG: Dreh-Begrenzungshaken ganz in die Führung einsetzen. Fig. J
Drehen Sie das Spannfutter in der Schleifführung leicht nach links und rechts hin und her
bis kein Schleifen mit Schleifgeräusch mehr erfolgt.
Ziehen Sie das Spannfutter aus der Schleifführung und drehen es um 180°. Setzen Sie das
Spannfutter wieder ein und wiederholen Sie den Vorgang.
Schalten Sie das Bohrerschärfgerät am EIN/AUS Schalter aus. Lassen Sie die Schleifschei-
be zum Stillstand kommen, bevor Sie das Spannfutter herausnehmen
6.3 Bohrer-Freiwinkel schleifen
Gerät mit Schalter EIN einschalten.
Spannfutter in Freiwinkelführung (3) einsetzen. Begrenzungshaken richtig in Führung set-
zen. Fig K
Drehen Sie das Spannfutter in der Ausspitzführung nach links und rechts hin und her bis
kein Schleifen mit Schleifgeräusch mehr erfolgt.
Ziehen Sie das Spannfutter aus der Schleifführung und drehen es um 180°. Setzen Sie das
Spannfutter wieder ein und wiederholen Sie den Vorgang.
Fig. I
Fig. J
Fig. K

BEDIENUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 16
Elektrisches Bohrerschärfgerät/Electric drill bit sharpener/Bruska vrtáků/Brúska vrtákov/Afiladora de brocas/Affûteuse de forets BSG 13E
Schalten Sie das Bohrerschärfgerät am EIN/AUS Schalter aus. Lassen Sie die Schleifschei-
be zum Stillstand kommen, bevor Sie das Spannfutter herausnehmen.
Ziehen Sie das Bohrfutter aus der Führung und öffnen Sie den Fixiergriff am Spannfutter.
Entnehmen Sie den fertig geschliffenen Bohrer.
6.4 Schleifstaubabdeckung entfernen
Abdeckung am Clip lösen und aus Basis-Halterung entfernen.
Clip Boden-Halterung
6.4.1 Schleifstaubabdeckung einsetzen
Abdeckung an Boden-Halterung einsetzen und mit Clip sicher einrasten.
HIN WEIS
Ein lehrreiches Produktvideo finden Sie auf www.holzmann-maschinen.at.
Fig. L
Fig. M

WARTUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 17
Elektrisches Bohrerschärfgerät/Electric drill bit sharpener/Bruska vrtáků/Brúska vrtákov/Afiladora de brocas/Affûteuse de forets BSG 13E
7WARTUNG
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung
unterziehen muss.
Die Beseitigung von Defekten erledigt Ihr Fachhändler
Führen Sie sämtliche Umrüstarbeiten bei Trennung vom elektrischen Netz durch!
7.1.1 Schleifscheibe erneuern
ACHTUNG: Benutzen Sie beim Festhalten der Schleifscheibe geeignete Sicherheitshand-
schuhe.
Entfernen Sie die Führungskonsole (11) durch abschrauben sowie die Schleifstaubabde-
ckung (8).
Mit einem Innensechskantschlüssel –Inbusschlüssel- können Sie die Schraube lösen und die
Schleifscheibe entnehmen.
Achten Sie auf Ihre Maschine und reinigen Sie diese regelmäßig, um eine langlebige Effekti-
vität und Leistungsfähigkeit zu erhalten.
Benutzen Sie nur einen warmen feuchten Lappen und eine weiche Bürste, um Ihre Maschine
zu reinigen.
Verwenden Sie keine Reinigungs- oder Lösemittel, da diese irreparable Schäden an Ihrer
Maschine verursachen könnten. Chemikalien können die Plastikteile zerstören.
Bewahren Sie das Gerät an einem trockenen Ort auf. Lagern Sie das Gerät für längere Auf-
bewahrungszeiträume an einem trockenen Ort auf. Lassen Sie das Gerät immer abkühlen,
bevor Sie sie einlagern.
HIN WEIS
Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln
führt zu Sachschäden an der Maschine!
Daher gilt:
Bei der Reinigung nur milde Reinigungsmittel verwenden

FEHLERBEHEBUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 18
Elektrisches Bohrerschärfgerät/Electric drill bit sharpener/Bruska vrtáků/Brúska vrtákov/Afiladora de brocas/Affûteuse de forets BSG 13E
8FEHLERBEHEBUNG
Bevor Sie die Arbeit zur Beseitigung von Defekten beginnen, trennen Sie die Maschine
von der Stromversorgung.
Fehler
Mögliche Ursache
Behebung
Bohrer wird nicht gut ge-
schliffen
Schleifscheibe abgenutzt
Schleifscheibe austauschen
Gerät funktioniert nicht
Gerätesicherung defekt
Austausch Sicherung (2A)
