HOLZMANN MASCHINEN PJ 100A User manual

PJ 1 0 0 A
Holzverbindungsfräse
Biscuit jointer
Bedienungsanleitung und
Sicherheitshinweise lesen
und beachten!
Technische Änderungen
sowie Druck- und Satz-
fehler vorbehalten!
Read the operat ion m anual
carefully before first use!
Technical data subject to
changes, errors excepted!
Ausgabe: 2014 – Revision 00 GBR - DEUTSCH
DE
ORI GI NAL
BETRI EBSANLEI TUNG
HOLZVERBI NDUN GSFRÄSE
DE
USER MAN UAL
BI SCUI T JOI N TER

I NHALT / I N DEX
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 2
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A
1 I NHALT / I NDEX
2 VORW ORT 4
3 TECHNI K 5
3.1 Hauptkom ponenten 5
3.2 Bedienelem ent e 5
3.3 Technische Dat en 6
4 SI CHERHEI T 6
4.1 Best im m ungsgem äße Verw endung 6
4.2 Allgem eine Sicherheit shinw eise 7
4.3 Rest risiken 7
5 MONTAGE 7
5 .1 Schne idblat t m ont ieren – siehe unt er W ARTUN G 7 .1 - 7
5.2 Staubsack 7
6 BEDI ENUNG 8
6.1 Arbeit en vor der Erstinbetriebnahm e 8
6.1.1 Überprüfen der Schraubverbindungen.............................................................. 8
6.1.2 Verbindungsmöglichkeiten ............................................................................. 8
6.1.3 Einstellung der Nuttiefe ................................................................................. 9
6.1.4 Auswahl der Holzverbinder ............................................................................. 9
6.1.5 Einstellung des Winkelanschlag....................................................................... 9
6.1.6 Einstellung des Schwenkanschlag...................................................................10
6 .2 Betrieb 1 0

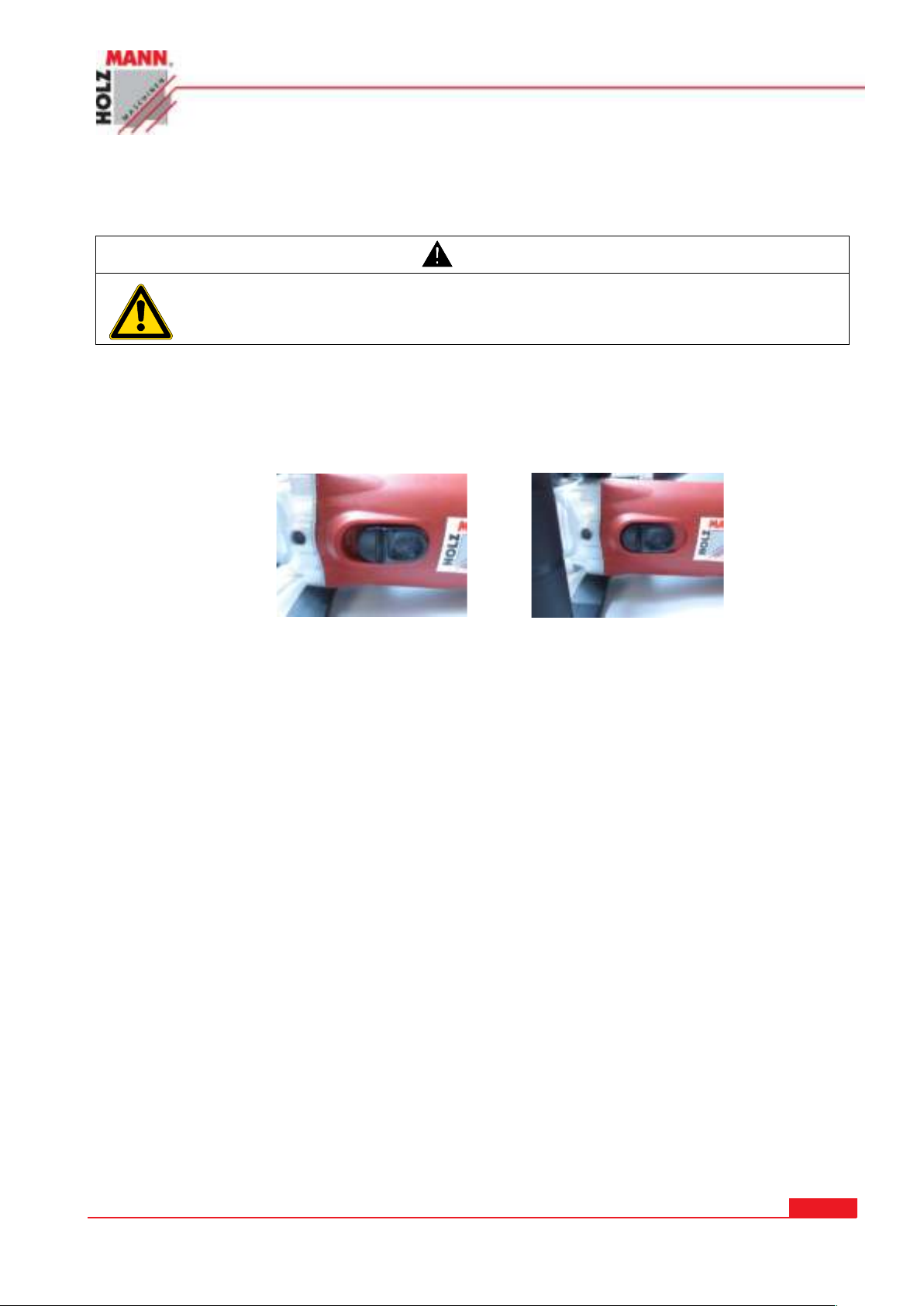

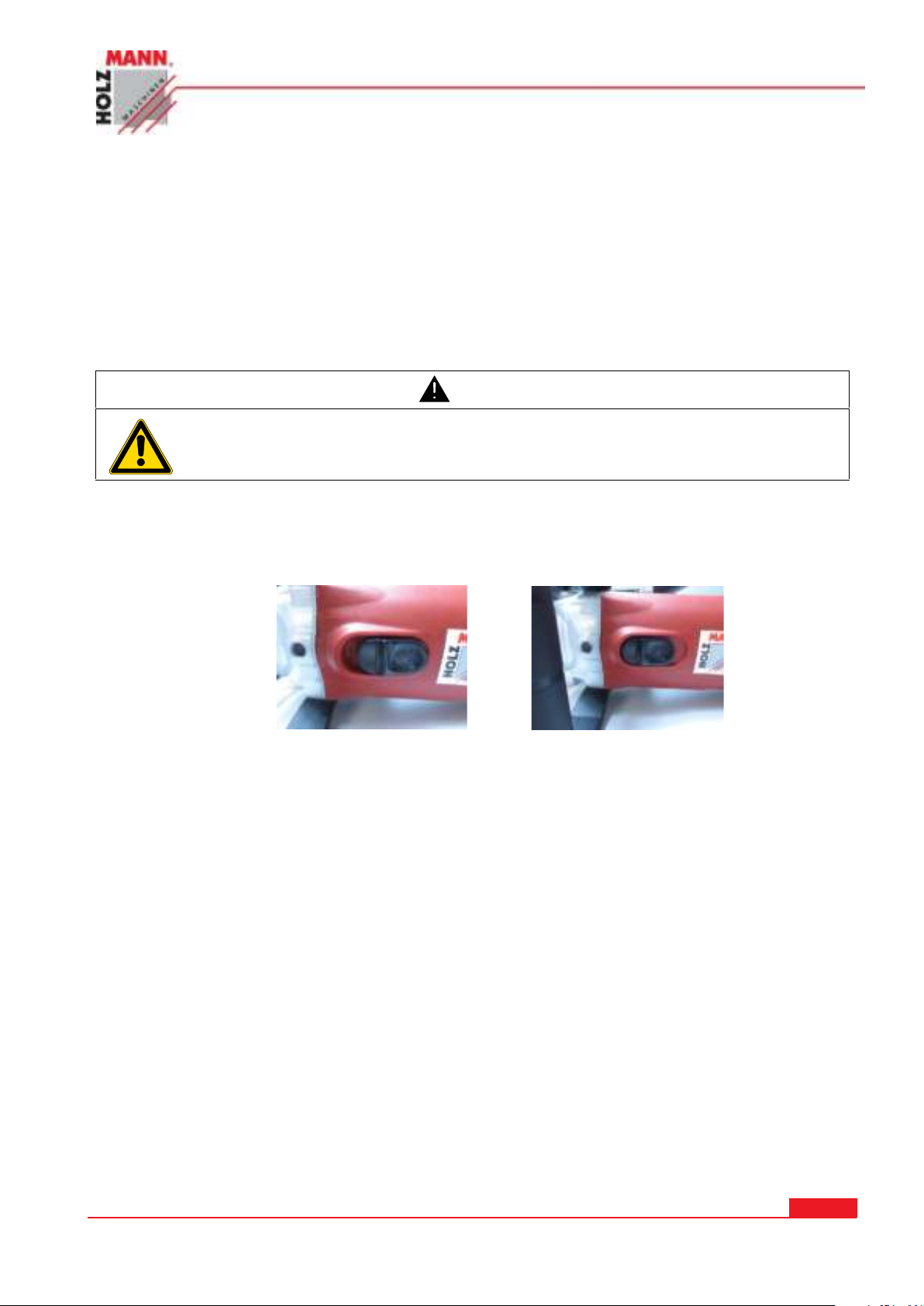

6 .3 Schalt erfunkt ion 1 0
6.3.1 Einschalten .................................................................................................10
6.3.2 Ausschalten.................................................................................................10
7 W ARTUN G 1 1

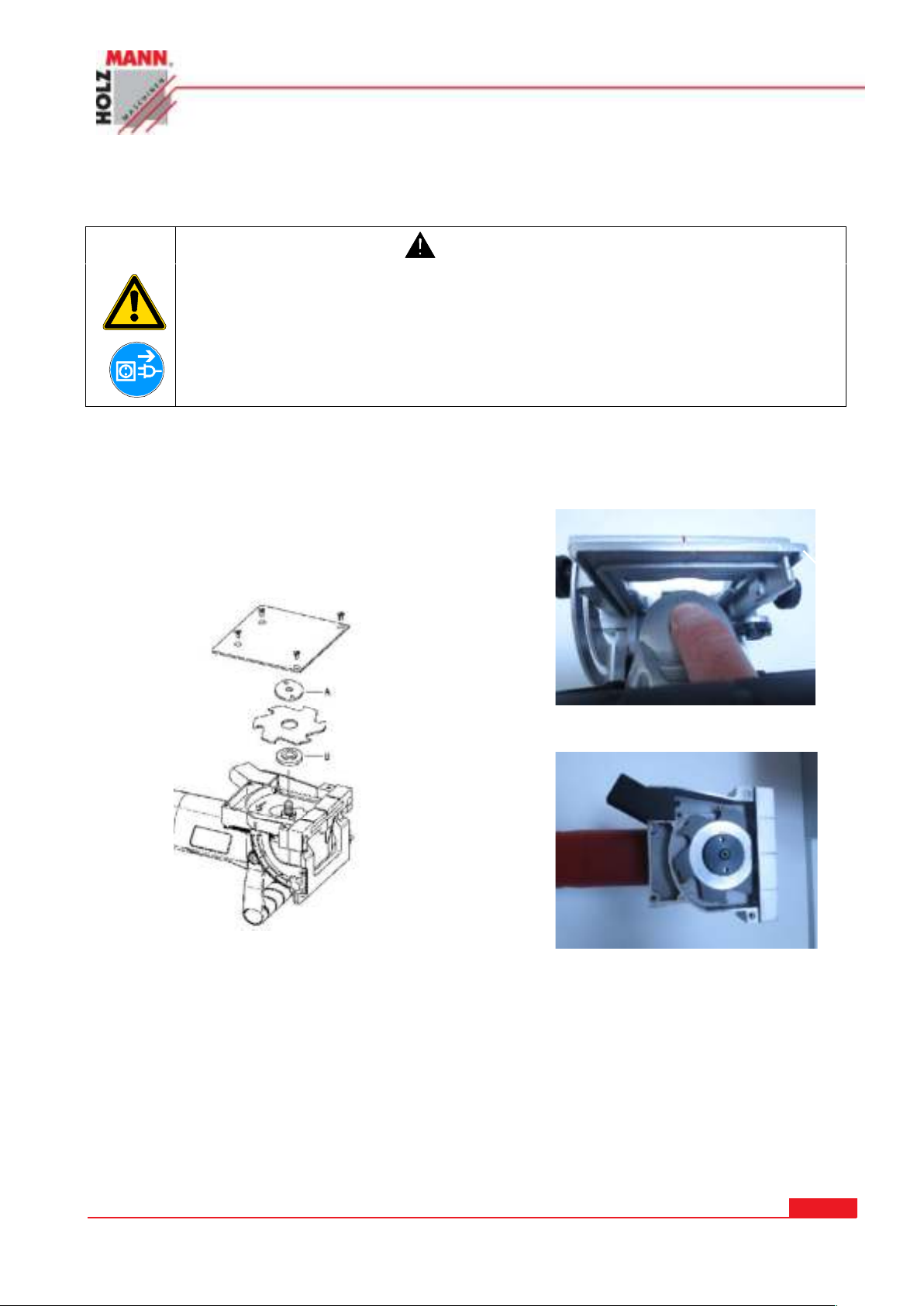

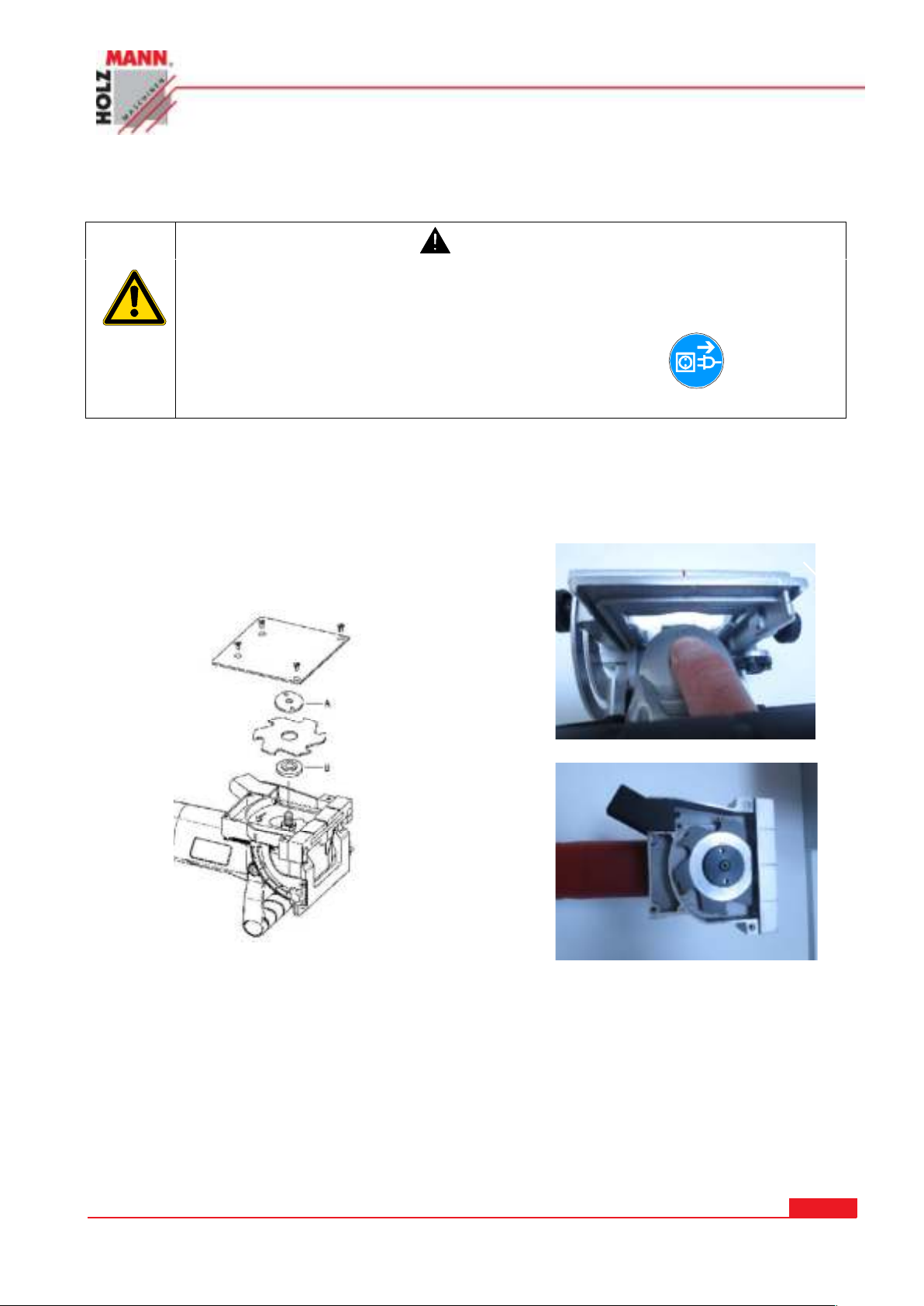

7 .1 W echseln de s Schneidblat t 1 1
7 .2 St aubsack e ntleer en 1 1
8 PREFACE 1 2
9 TECHNI C 1 3
9 .1 Com ponent s 1 3

I NHALT / I N DEX
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 3
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A
9 .2 Controls 1 3
9 .3 Technical dat a 1 4
1 0 SAFETY 1 4
1 0.1 I nt ended use 1 4
1 0.2 Gen eral safet y 1 4
1 0.3 Residual risk fact ors 1 5
1 1 ASSEMBLY 1 5
1 1.1 Blade m ount – see M AI N TEN AN CE 7 .1 - 1 5
1 1.2 Dust bag 1 5
1 2 OPERATI ON 1 5
1 2.1 W ork s before init ia l 1 5
12.1.1 Check the screw connections.........................................................................15
12.1.2 Connectivity ................................................................................................15
12.1.3 Setting the groove depth ..............................................................................16
12.1.4 Selection of timber connectors.......................................................................17
12.1.5 Adjustment of the angle stop.........................................................................17
12.1.6 Adjustment of the pivot stop .........................................................................17
1 2.2 Operat ion 1 8
1 2.3 Sw it ch funct ion 1 8
12.3.1 Turn on ......................................................................................................18
12.3.2 Turn off ......................................................................................................18
1 3 MAI NTEN AN CE 1 9
1 3.1 Changing the blade 1 9
1 3.2 Em pt y t he dust bag 1 9
1 4 KONFORMI TÄTSERKLÄRUN G/ CERTI FI CATE OF CONFORMI TY 20
1 5 GARAN TI EERKLÄRUN G 2 1
1 6 GUARAN TEE TERMS 2 2

VORW ORT
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 4
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A
2 VORW ORT
Sehr geehrter Kunde!
Diese Bedienungsanleitung enthält Inform ationen und wichtige Hinweise zur I nbetriebnahme und
Handhabung der Holzverbindungsfräse PJ 100A.
Die Bedienungsanleit ung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren
Sie sie für spätere Zwecke auf und legen Sie diese Anleit ung der Maschine bei, wenn sie an Drit te
weit ergegeben wird!
Bitt e beacht en Sie die Sicherheitshinw eise!
Lesen Sie v or I nbet riebnahm e diese Anleit ung aufm erksam durch. Der sachgem äße Um -
gang wird I hnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird
vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernst en Verletzungen
führen.
Durch die ständige Weiterentwicklung unserer Produkt e können Abbildungen und Inhalte gerin g-
fügig abweichen. Sollt en Sie Fehler fest st ellen, inform ieren Sie uns bit te.
Technische Änderungen vorbehalten!
Kontrollieren Sie die W are nach Erhalt unverzüglich und verm erken Sie etw aige Bea n-
standungen bei der Übernahm e durch den Zust eller auf dem Fracht brief!
Transportschäden sind innerhalb von 2 4 Stunden separat bei uns zu m elden.
Für nicht verm erk te Tr ansportschä den k ann Holzm ann k ein e Ge w ä hrle istung übe rne h-
m en.
Urheberrecht
© 2013
Diese Dokum entation ist urheberrechtlich geschützt. Die dadurch verf assungsm äßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahm e von Fotos
und Abbildungen werden gerichtlich verfolgt – Gerichtsstand ist Rohrbach!
Kundendienstadressen
HOLZMANN MASCH I NEN Gm bH
A-4170 Haslach, Marktplatz 4
Tel [phone] – 0
Fax [phone] – 4
info@holzm ann-m aschinen.at

TECHNI K
HOLZMANN Maschinen Austria www.holzmann-m aschinen.at Seite 5
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A

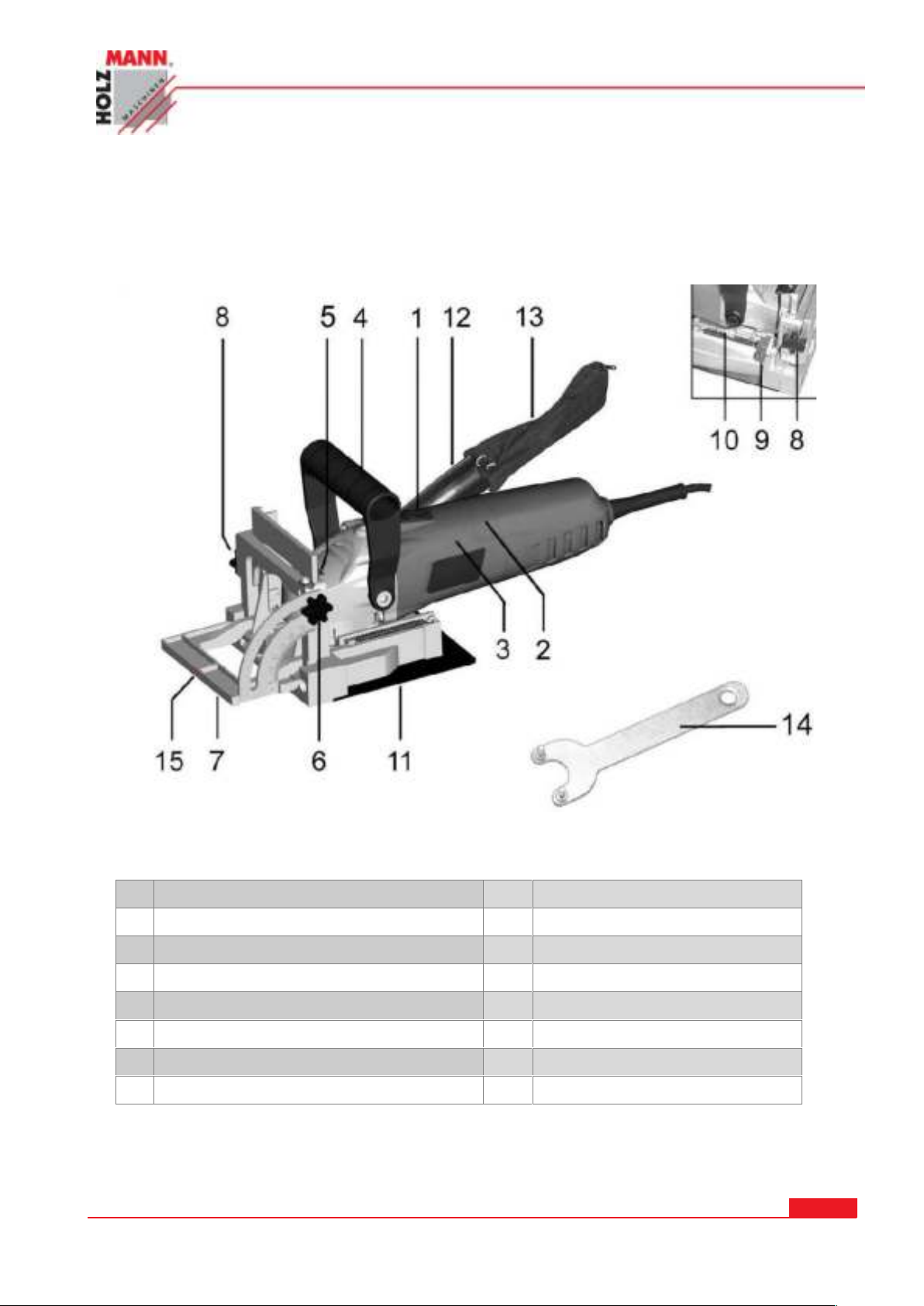

3 TECHNI K
3.1 Hauptkom ponent en
3.2 Bedienelem ente
1
EIN – AUS Schalter
9
Stellrad für Schnittiefe
2
Handgriff
1 0
Tiefe Einstellschraube
3
Ant riebsm ot or
1 1
Grundplatte
4
Zusatzhandgriff
1 2
Adapter für Staubabsaugung
5
Spindelarretierung
1 3
Staubbeutel
6
Klem m schraube für Winkeleinst ellung
1 4
Stirnlochschlüssel
7
Winkelanschlag / Schwenkanschlag
1 5
Mittellinie
8
Klem m schraube für Höheneinst ellung

SI CHERHEI T
HOLZMANN Maschinen Austria www.holzmann-m aschinen.at Seite 6
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A
3.3 Technische Daten
Netzanschluss
V/ Hz
230 / 50
Motorleistung
Watt / (100% )
900
Leerlaufdrehzahl
m in-1
11.000
Sägeblat t Abm essung
m m
100x22x3,5 - 6Z
Spaltbreite
m m
4
Max. Nuttiefe
m m
20
Schalldruck LPA
91 db( A)
Schall Leistungspegel LWA
105 db(A)
Hand Arm Vibration
1,85m / s2
Gewicht
kg
3,3
Sicherheitsklasse –doppelisoliert-
/ I I
4 SI CHERHEI T
4.1 Bestim m ungsgem äße Verw endung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, um gehend
beseitigen lassen!
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirk-
sam zu machen!
Die Holzverbindungsfräse PJ 100A ist ausschließlich zum Fräsen von Holz oder ähnlichen Materialien
bestimmt.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder
Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung oder Garantieleistung.
Für eine andere oder darüber hinausgehende Benut zung und daraus result ierende
Sa ch sch äden oder Ver le tzu ngen über nim m t HOLZM AN N - MASCH I N EN ke in e Ver ant w or -
tung oder Garantieleistung.
•

MON TAGE
HOLZMANN Maschinen Aust ria www.holzmann-maschinen.at Seit e 7
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A
4.2 Allgem eine Sicherheitshinw eise
Zur Verm eidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende
Hinweise UNBEDINGT zu beachten:
Bei Müdigkeit , Unkonzentriertheit bzw . unt er Einfluss von Medikam ent en, Alkohol
oder Drogen ist das Arbeiten an der Maschine verboten!
Die PJ 1 0 0 A darf nur vom e ingeschult en Fachper sona l be die nt w e rde n.
Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der lau-
fenden Maschine fern zu halten!
Bei Arbeiten an der Maschine geeignete Schutzausrüst ung
( Schutzbrille, Gehörschutz, …) tragen!
Vor W art ungsar beiten oder Einst ellarbeiten ist die Maschine von der Spannungsve r-
sorgung zu t rennen!
Verw enden Sie das Netzkabel nie zum Transport oder zur Manipulation der Maschi-
ne!
•Am Gerät befinden sich nur wenige von I hnen zu wartenden Kom ponenten. Es ist nicht not-
wendig, die Maschine zu dem ontieren. Reparaturen nur durch den Fachm ann durchführen la s-
sen!
•Zubehör: Verwenden Sie nur von HOLZMANN em pfohlenes Zubehör!
•Wenden Sie sich bei Fragen und Problem en an unsere Kundenbet reuung.
4.3 Restrisiken
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden,
die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von
entsprechend geschultem Fachpersonal bedient wird. Trotz aller Sicherheitsvorrichtungen ist und
bleibt ihr gesunder Hausverstand und Ihre entsprechende technische Eignung/ Ausbildung zur Bedie-
nung einer Maschine wie der PJ 100A der wichtigste Sicherheitsfaktor!
5 MONTAGE
5 .1 Schneidblat t m ont ieren – siehe unt er W ARTUNG 7 .1 -
5.2 St aubsack
Zum Anbringen wird der Staubsack auf den Absaugstutzen an der Maschine geschoben.

BEDI EN UNG
HOLZMANN Maschinen Aust ria www.holzmann-maschinen.at Seit e 8
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A
6 BEDI ENUNG
6.1 Arbeiten vor der Erstinbetriebnahm e
6.1.1 Überprüfen der Schraubverbindungen
Kontrollieren Sie alle Schrauben (besonders die Blattfixierung) und ziehen Sie die lockeren
Schrauben bei Bedarf nach.
6.1.2 Verbindungsm öglichkeiten
1. Eckverbindung
2. Gehrungsverbindung
3. Rahm enverbindung
4. Mittelwandverbindung
5. Längs- und Querverbindung
HI NW EI S:
•Die Nut m it te m uss m indest ens 50 m m v on der Werkst ückaußenkante v erlaufen.
•Bei m ehreren Holzverbindungen 100 m m – 150 m m Nut abst and halt en.
Nur bei Eckverbindung und M ittelw andverbindung
•Das senkrecht e Werk stück an der Werkbank fest klem m en.
Nur bei Gehrungsverbindungen
•Ein Werkst ück m it der angegehrten Kante nach oben auf die Werkbank spannen.
Nur bei Rahm enverbindungen und Längs- und Querverbindungen
Ein Wer kst ück an der Werkbank fest klem m en.
•Stellen Sie die Nuttiefe entsprechend der Größe des zu verwendenden Holzverbinders ein.
Siehe die Tabelle im Abschnitt “Einstellung der Nut tiefe 6.1.3” .
•Den Winkelanschlag auf Schneidwerkzeug- und Werkst ückm it te einst ellen.
•Die Mittelmarkierung an der Grundplatte auf den Bleistiftstrich des Werkstücks ausrichten.
•Das Gerät einschalten und m it m äßigem Vorschub das Schneidwerkzeug in das Wer kst ück ein-
tauchen.
•Nach Erreichen der voreingestellten Frästiefe das Gerät vorsichtig wieder in die Ausgangsposi-
tion zurückfahren.
Nur bei Eckverbindung und M ittelw andverbindung
•Das w aagerecht e Werkst ück an der Werkbank fest klem m en
Die Holzverbindungsfräse ist geeignet für Verbindungen in Massivholz, Sperrholz, Spanplatten,
Faserplat ten, Plexiglas und künst lichen Marm or, et c. von 8 m m ( 5/ 16 in.) Mat erialst ärke.

BEDI EN UNG
HOLZMANN Maschinen Aust ria www.holzmann-maschinen.at Seit e 9
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A

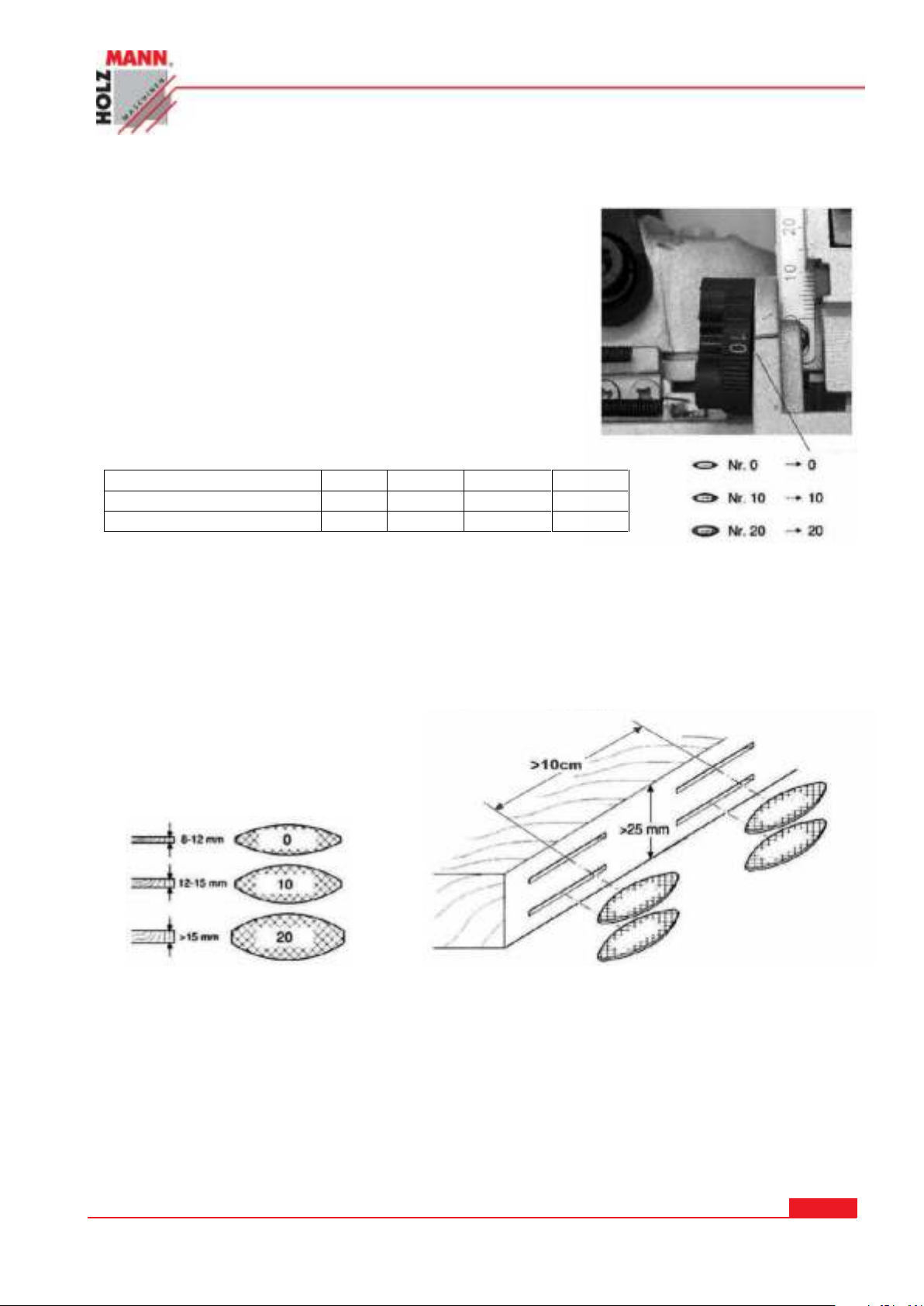

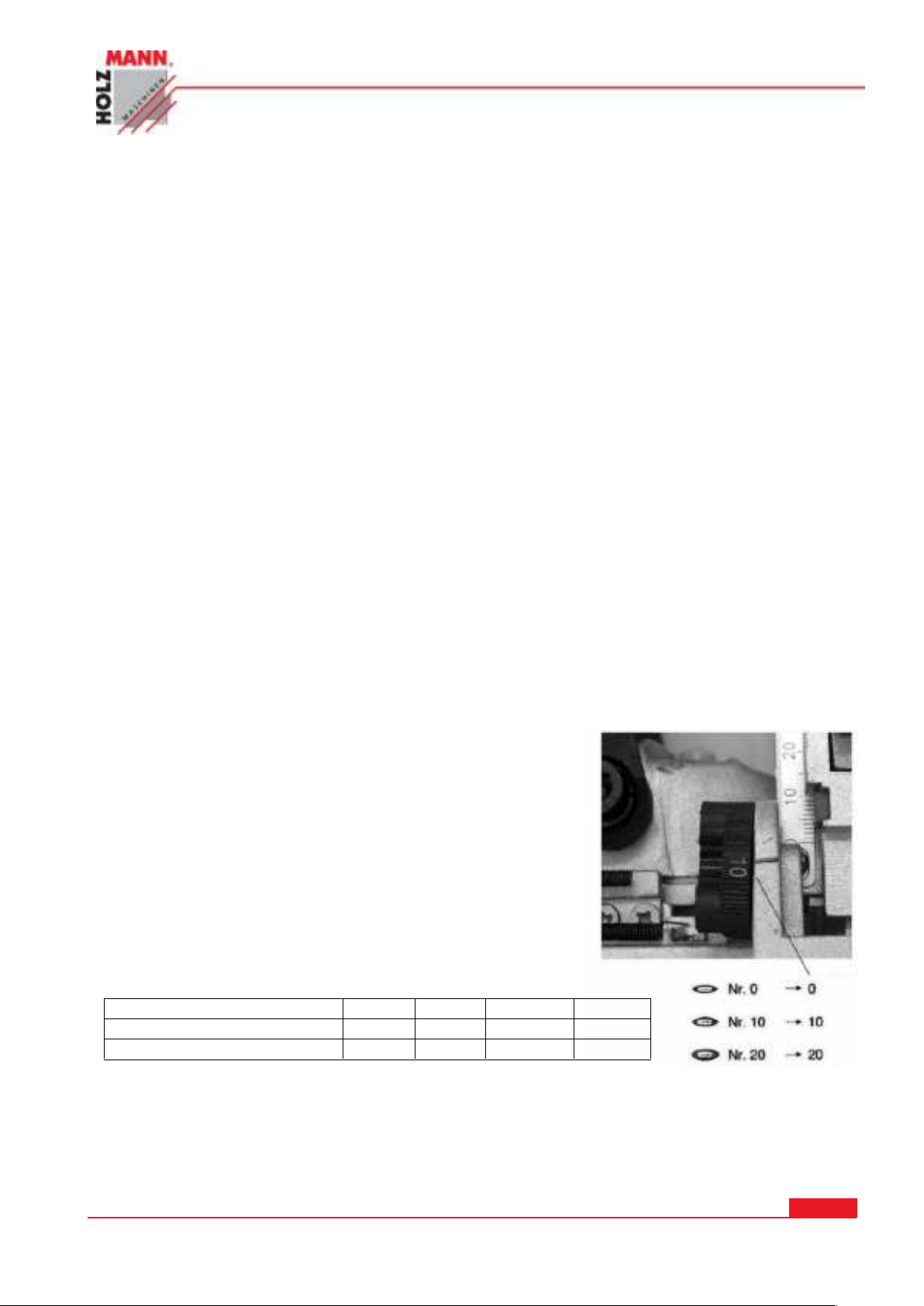

6.1.3 Einst ellung der Nutt iefe
•St ellen Sie die gew ünscht e Nut tt iefe m it dem St ellrad ( 9)
ein.
•Die Bezeichnungen am Stellrad spiegeln die verschiedenen
Größen der Holzverbinder.
•Sie können die Nut tiefe m it der Schraube ( 10) fein einst el-
len.
•Schieben Sie den Ant riebsm ot or ( 3) nach vorne, um die
Schnitt tiefe zu überprüfen. Die St rom versorgung m uss zu
diesem Zweck getrennt sein.
6.1.4 Ausw ahl der Holzverbinder
Verwenden Sie im m er die größt m öglichen Holzverbinder für eine starke Verbindung. Für Mat eri a-
lien über 25 m m ( 1 Zoll) dick, auch 2 Holzverbinder übereinander verwendbar.
Der Abst and dazwischen zwei sollt e m indest ens 10 cm bet ragen.
Holzverbinder Abm essungen:
Nr. 0 47× 15× 4mm
Nr. 10 53× 19× 4mm
Nr. 20 56× 23× 4mm
6.1.5 Einst ellung des W ink elanschlag
Die Höhe der Winkelführung kann verstellt werden, um die Position des Messers in Bezug auf die
Werkstückoberseit e einzustellen.
•Zum Einstellen der Winkelanschlaghöhe die Klem m schraube lösen und den Winkel auf den ge-
wünschten Skalenstrich am Winkelanschlag führen.
•Dann die Klem m schraube fest drehen um die Winkelführung zu sichern. Die Skala zeigt das
Maß zwischen Winkelanschlag und Mitte des Schneidwerkzeugs.
Die Winkelführung kann je nach den Arbeitsanforderungen vom Anschlag abgenom m en werden.
Markierung
0
10
20
M
Größe des Holzverbinders
0
10
20
---
Nuttiefe
8 mm
10 mm
12,3 mm
20 mm

BEDI EN UNG
HOLZMANN Maschinen Aust ria www.holzmann-maschinen.at Se it e 1 0
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A
6.1.6 Einst ellung des Schw enkanschlag
Der Schwenkanschlag kann zwischen 0° und 90° eingest ellt werden.
•Zur Einst ellung des Winkels die Klem m schraube lösen und den Schwenkanschlag kippen, bis
der Markierungspfeil m it dem gewünscht en Winkel auf der Winkelskala übereinstim m t .
•Den eingest ellt en Winkel m it der Klem m schraube fest ziehen.
6.2 Betrieb
W A R N U N G
Für säm tliche Umrüst arbeiten ist die PJ 100A von der Netzspannung zu trennen.
6.3 Schalt erfunktion
6.3.1 Einschalten
Vergewissern Sie sich vor dem Anschließen der Maschine stet s, dass der Schiebeschalter ord-
nungsgem äß funktioniert und beim Drücken der Rückseite in die Stellung “ OFF” (AUS) zurück-
kehrt.
Der Schalter kann zur Arbeitserleichterung bei längerem Einsatz in der “EIN” -Stellung verriegelt
werden.
Lassen Sie Vorsicht walten, wenn Sie den Schalter in der “ EIN” - Stellung verriegeln, und halten
Sie die Maschine mit festem Griff.
Zum Einschalten der Maschine den Schalter auf die Position “I (EIN)” schieben. Für Dauerbetrieb
den Schalt er durch Drücken seiner Vorderseite einrasten .
6.3.2 Ausschalten
Zum Ausschalten der Maschine die Rückseite des Schiebeschalters drücken, und dann den Schal-
ter auf die Stellung “O (AUS)” schieben.

W ARTUN G
HOLZMANN Maschinen Aust ria www.holzmann-maschinen.at Se it e 1 1
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A
7 W ARTUNG
A CH T U N G
Bei Reinigung und I nstandhaltung bei angeschlosse ner Maschine:
Sachschaden und schw ere Verlet zungen durch unbeabsicht igtes Einschalten der
Maschine m öglich!
Daher gilt:
Vor Wartungsarbeiten Maschine ausschalten und von der Spannungsversorgung t rennen
7.1 W echseln des Schneidblatt
Entfernen Sie die 4 Schrauben und nehm en Sie die Abdeckung ab.
Drücken Sie die Spindelarretierung ( 5) und lösen Sie m it dem Stirnlochschlüssel
(14) den Schneidblattflansch.
7.2 St aubsack entleeren
Wenn der St aubsack halb voll ist , die Maschine ausschalt en und vom St rom net z t rennen.
Den St aubsack von der Maschine abnehm en und den Verschluss am Kunststoffrohr abnehmen.
Durch leichtes Klopfen den Staubsack entleeren.
M

PREFACE
HOLZMANN Maschinen Aust ria www.holzmann-maschinen.at Se it e 1 2
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A
8 PREFACE
Dear Custom er!
This m anual cont ains inform at ion and im port ant inst ruct ions for operat ion and handling of the
biscuit j ointer PJ 100A.
Following the usual com m er cial nam e of t he device ( see cover) is subst it ut ed in t his m anual with
t he nam e "m achine".
This m anual is part of the product and shall not be stored separately from the product. Save it for
later reference and if you let other people use the product, add this instruction m anual to t he
product.
Please read and obey t he security instructions!
Before first use read this manual carefully. It eases the correct use of the product and
prev ent s m isunder st anding and dam ages of product and the user ’s healt h.
Due t o const ant advancem ent s in product design const ruct ion pict ures and content m ay diver se
slightly. However, if you discover any errors, inform us please.
Technical specifications are subj ect to changes!
Please check t he product content s im m ediately after receipt for any event ual t ransport
dam age or m issing part s.
Claim s from transport dam age or m issing part s m ust be placed im m ediately after init ial
product re ceipt and unpack ing be fore put ting the product int o operation.
Please underst and t hat lat er claim s cannot be accept ed anym ore.
Copyright
© 2013
This document is protected by int ernational copyright law. Any unauthorized duplication, transl a-
tion or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the Landesgericht Linz or the com petent court for 4170 Haslach, Austria!
CUSTOMER SERVI CE CONTACT
HOLZMANN MASCH I N EN Gm bH
A-4170 Haslach, Markt platz 4
Tel [phone] – 0
Fax [phone] – 4
info@holzm ann-m aschinen.at

TECHNI C
HOLZMANN Maschinen Aust ria www.holzmann-maschinen.at Se it e 1 3
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A
9 TECHNI C
9.1 Com ponents
9.2 Controls
1
ON - OFF switch
9
Wheel for cut
2
handle
1 0
dept h adj ust m ent
3
drive m ot or
1 1
base plate
4
Additional handle
1 2
Adapter for dust ext ractor
5
Spindle fixation
1 3
dust bag
6
Clam ping screw for angle adj ust m ent
1 4
Face spanner
7
Angle stop / pivot stop
1 5
center line
8
Clam ping screw for height adj ust m ent

SAFETY
HOLZMANN Maschinen Aust ria www.holzmann-maschinen.at Se it e 1 4
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A
9.3 Technical data
Mains connection
V/ Hz
230 / 50
Engine power
Watt / (100% )
900
Idle speed
m in-1
11.000
Saw blade dim ension
m m
100x4x22
Gap width
m m
4
Max. groove depth
m m
20
Sound pressure level LPA
91 db( A)
Sound power level LWA
105 db(A)
Hand Arm vibration
1,85m / s2
weight
kg
3,3
Safet y class -double insulated-
/ I I
1 0 SAFETY
10 .1 I ntended use
The machine only in technically perfect condition in accordance with, safety and danger, and use!
Disturbances which may affect safety, m ust be rectified immediately!
It is generally prohibited to m odify safety equipment of the machine or to make ineffective!
The biscuit jointer PJ 100A is intended solely for milling wood or similar materials.
For a different or additional use and resulting property dam age or injury takes
HOLZMANN- MASCHI NEN no responsibility or w arranty.
10 .2 General safety
To avoid malfunctions, dam age and physical injury MUST be observed:
W ith fatigue, lack of concentration or under the influence of drugs, alcohol, or drugs
that w ork on the m achine is prohibit ed!
The PJ 1 0 0 A m a y be ope ra ted only by qualifie d personne l enrolled. Una ut horize d
persons, especially children, and people are not t rained to t hink of the current re-
m ote m achine!
W hen w orking on the m achine suitable protective equipm ent ( gloves, safety
glasses, hearing protect ion, ...) w ear!

ASSEM BLY
HOLZMANN Maschinen Aust ria www.holzmann-maschinen.at Se it e 1 5
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A
Before m ainte nance or adj ust m ent, the m achine m ust be disconnected from the
pow er supply! Turn off the m ain sw itch before disconnecting t he pow er supply
( OFF) .
Never use the cord for transport or Manipulat ion of the m achine !
•On the device are only few of them serviceable com ponents. I t is not necessary t o dism antle
t he m achine. Repairs m ust only be perform ed by an expert !
Accessories:
•Use only recom m ended accessories HOLZMANN !
•I f you have any quest ions or problem s, contact our cust om er service.
10 .3 Residual risk factors
These risks can be minim ized if all safety rules are applied, the machine is properly maintained and
serviced the machine as intended and is serviced by a trained service professional. Despite all the
safety devices and remains her good comm on sense and your corresponding technical suitability /
training on the operation of a machine like the PJ 100A of the m ost important safety factor!
1 1 ASSEMBLY
1 1.1 Blade m ount – see MAI N TENAN CE 7 .1 -
11 .2 Dust bag
For m ounting the dust bag is pushed onto the suction nozzle of the m achine.
1 2 OPERATI ON
12 .1 W orks before init ial
12.1.1 Check the screw connections
Check all screws ( especially the leaf fixing) and tighten the loose screws if necessary.
12.1.2 Connect ivit y
1. corner j oint
2. m it er
3. fram e connect ion
4. m iddle w all connect ion
5. longitudinal and transverse connecting

OPERATI ON
HOLZMANN Maschinen Aust ria www.holzmann-maschinen.at Se it e 1 6
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A
NOTE:
•The center of th e groov e m ust be run fr om t he workpiece out er edge at least 50 m m .
•With several wood j oint s 100 m m - 150 m m groov e spacing hold.
Only for corner joint and center w all connection
•The v ert ical workpiece clam p to t he workbench.
Only w ith m itred
•Clam p a workpiece with the m itered edge up on the workbench.
Only for fram e connections and the longitudinal and transverse links
A workpiece clam p to t he workbench.
•Set the groove depth according to the size of the tim ber connector to be used.
•See the table in the section "Setting the groove dept h 12.1.3".
•Adjust the angle stop on the cutting tool and workpiece cent er.
•Align the center m ark on the base plate on the pencil line on the workpiece.
•Turn on the pow er and m ove it forw ard im m erse the cut ting t ool into t he workpiece.
•After reaching the preset cutting depth the unit carefully drive back to t he starting position.
Only for corner joint and center w all connection
•Clam p the horizont al w orkpiece at the workbench
The biscuit jointer m achine is suitable for j oints in solid wood, plywood, particle board, fiberboard,
Plexiglas and artificial m arble, et c. 8 m m ( 5/ 16 in.) t hickness.
12.1.3 Setting the groove depth
•Set the desired groove depth one with the wheel (9).
•The nam es on t he dial reflect the different sizes of tim ber
connectors.
•You can adj ust the dept h of the groove with the screw
(10) fine.
•Slide the drive motor ( 3) forward to check the depth of
cut. The power supply m ust be disconnected for this pur-
pose.
Marking
0
10
20
M
Size of the timber connector
0
10
20
---
groove depth
8 mm
10 mm
12,3 mm
20 mm

OPERATI ON
HOLZMANN Maschinen Aust ria www.holzmann-maschinen.at Se it e 1 7
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A
12.1.4 Selection of tim ber connect ors
Always use t he largest possible tim ber connect or for a st rong connect ion. For m at erials over 25
m m ( 1 inch) thick, and 2 wood connect ors on each usable.
The dist ance bet ween t wo should be at least 10 cm .
Wood connect or s Dim ensions:
Nr. 0 47× 15× 4mm
Nr. 10 53× 19× 4mm
Nr. 20 56× 23× 4mm
12.1.5 Adjust m ent of the angle st op
The height of the angled guide can be adj usted to adjust the posit ion of the blade relative to t he
workpiece upper surface.
•To adj ust the angle stop height loosen the clam ping screw and cause t he angle t o the desired
t ick m ark on the crosscut fence.
•Then tighten the clam ping screw to the angle guide to secure. The scale indicates the distance
between the angle stop and center of the cutting tool.
The angle guide can be rem oved depending on t he job requirem ents from the st op.
12.1.6 Adjust m ent of t he pivot st op
The flip stop can be set between 0 ° and 90 ° .
•To adjust the angle loosen the clam ping screw and tilt the swivel stop until the arrow indicator
to the desired angle on the angle scale m atches.
•The adjusted angle with the pinch bolt.

OPERATI ON
HOLZMANN Maschinen Aust ria www.holzmann-maschinen.at Se it e 1 8
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A
12 .2 Operation
W A R N I N G
For all t he conversion work PJ 100A must be disconnect ed from the mains voltage
12 .3 Sw itch function
12.3.1 Turn on
Always m ake sure that the slide swit ch is working properly before connecting the m achine and
when you press the rear panel to the "OFF" position returns.
The sw it ch can be locked to m ake w ork easier for ext ended use in the "ON" posit ion.
Be careful, when you lock the switch in the "ON" position, and hold the tool firm ly.
To swit ch the unit to switch to the position "I " ( ON) push. For continuous operation, the switch
into place by pressing its front.
12.3.2 Turn off
To turn off the m achine, press the rear of the slide switch and then the switch to the "O (OFF)"
push.

MAI N TENAN CE
HOLZMANN Maschinen Aust ria www.holzmann-maschinen.at Se it e 1 9
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A
1 3 MAI NTENANCE
A T T E N T I O N
During cleaning and m aint enance w ith a conne cted m achine:
Propert y dam age and serious inj ury from inadvert ent sw itchin g on the m achine!
Therefore:
Switch off the m achine before servicing and disconnect from the power supply
13 .1 Changing t he blade
Rem ove t he 4 screws and rem ove t he cover.
Press the shaft (5) and solve with the face
spanner (14) the Schneidblattflansch.
13 .2 Em pty the dust bag
When the dust bag is half full, turn off the m achine and disconnect it from the m ains.
Rem ove the dust bag on the m achine and rem ove the cap on the plastic tube.
One t ap t o em pt y the dust bag.
M

KONFORMI TÄTSERKLÄRUN G/ CERTI FI CATE OF CONFORMI TY
HOLZMANN Maschinen Aust ria www.holzmann-maschinen.at Se it e 2 0
HOLZVERBI NDUNGSFRÄSE / BI SCUI T JOI NTER PJ 100A
1 4 KONFORMI TÄTSERKLÄRUNG/ CERTI FI CATE OF CONFORMI TY
I n v e r k e h r b r i n g e r / D i s t r i b u t o r
HOLZMANN MASCHI NEN®Gm bH
A-4170 Haslach, Marktplatz 4
Tel.: + 43 7289 71562- 0; Fax.: + 43 7289 71562-4
www.holzmann-maschinen.at info@holzm ann- m aschinen.at
Bezeichnung / nam e
Holzverbindungsfräse / biscuit j ointer
Type / m odel
PJ 100A
EG- Richt linie n / EC- direct ive s
2006/42/EG
2004/108/EG
Angew andte N orm en / applicable Standards
EN 55014-1: 2006+ A1
EN 55014-2: 1997+ A1+ A2
EN 61000-3-2: 2006+ A1+ A2
EN 61000-3-3: 2008
Hiermit erklären wir, dass die oben genannten Maschinen aufgrund ihrer Bauart in der von uns in Verkehr
gebrachten Version den grundlegenden Sicherheits- und Gesundheitsanforderungen der angeführten EG-
Richtlinien ent sprechen. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vo r-
genom m en werden, die nicht m it uns abgest im m t wurden.
Hereby we declare that the above ment ioned machines meet the essential safety and health requirem ents of
the above stated EC directives. Any manipulation or change of the machine not being explicitly aut horized by
us in advance renders this docum ent null and void.
Haslach, 16.04.2014
Ort / Dat um place/ date
Klaus Schörgenhuber, Director
__________________________
Gerhard Brunner
Technische Dokum entat ion
Technical docum entat ion
