HOLZMANN MASCHINEN SB4116HN User manual

SB4115H/SB4115N/SB4116HM/SB4116HN
STÄNDERBOHRMASCHINE / DRILL PRESS
Betriebsanleitung und
Sicherheitshinweise vor
Erstinbetriebnahme lesen
und beachten!
Read the operation manual
carefully before first use.
Ausgabe/Edition: 13.01.2014 –Revision 02 –CEC- DE/EN
DE
ORIGINAL BETRIEBSANLEITUNG
STÄNDERBOHRMASCHINE
EN
USER MANUAL
DRILL PRESS
SB4116HN
SB4115H
SB4115N
SB4116HM

INHALT /INDEX
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 2
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN
1INHALT /INDEX
2VORWORT 5
3SICHERHEITSZEICHEN / SAFETY SIGNS 6
4TECHNIK 9
4.1 Komponenten ...................................................................................................... 9
4.2 Technische Daten .............................................................................................. 10
5SICHERHEIT 11
5.1 Bestimmungsmäßige Verwendung .................................................................... 11
5.1.1 Arbeitsbedingungen ......................................................................................11
5.1.2 Unzulässige Verwendung ...............................................................................11
5.2 Sicherheitshinweise .......................................................................................... 12
5.3 Restrisiken ........................................................................................................ 14
6MONTAGE 15
6.1 Vorbereitende Tätigkeiten ................................................................................. 15
6.1.1 Lieferumfang................................................................................................15
6.1.1 Der Arbeitsplatz............................................................................................15
6.1.1 Transport / Ausladen der Maschine .................................................................15
6.1.1 Vorbereitung der Oberflächen.........................................................................15
6.2 Montage der zum Transport abmontieren Teile ................................................. 16
6.3 Elektrischer Anschluss....................................................................................... 17
7BETRIEB 18
7.1 Betriebshinweise ............................................................................................... 18
7.2 Einstellungen..................................................................................................... 19
7.3 Bedienung ......................................................................................................... 20
7.3.1 Drehzahl......................................................................................................20
7.3.2 Tisch ...........................................................................................................21
7.3.3 Bohrtiefe .....................................................................................................21
8WARTUNG 22
8.1 Instandhaltung und Wartungsplan .................................................................... 22
8.2 Reinigung .......................................................................................................... 23
8.3 Entsorgung........................................................................................................ 23
9FEHLERBEHEBUNG 24

INHALT /INDEX
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 3
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN
10 PREFACE 25
11 TECHNIC 26
11.1 Components .................................................................................................. 26
11.2 Technical Details ........................................................................................... 27
12 SAFETY 28
12.1 Intended Use................................................................................................. 28
12.1.1 Ambient conditions...................................................................................28
12.1.2 Prohibited use .........................................................................................28
12.2 Security instructions ..................................................................................... 29
12.3 Remaining risk factors .................................................................................. 31
13 ASSEMBLY 32
13.1 Preparatory activities.................................................................................... 32
13.1.1 Delivery content ......................................................................................32
13.1.2 Workplace requirements ...........................................................................32
13.1.3 Transport ................................................................................................32
13.1.4 Preperation of the surface .........................................................................32
13.2 Assembly....................................................................................................... 33
13.3 Power supply ................................................................................................ 34
14 OPERATION 35
14.1 Operation instructions................................................................................... 35
14.2 Adjustment ................................................................................................... 36
14.3 Operation ...................................................................................................... 37
14.3.1 Spindle speed ..........................................................................................37
14.3.2 Table......................................................................................................38
14.3.3 Boring depth ...........................................................................................38
15 MAINTENANCE 39
15.1 Maintenance plan .......................................................................................... 39
15.2 Cleaning ........................................................................................................ 39
15.3 Disposal ........................................................................................................ 39
16 TROUBLE SHOOTING 40
17 ERSATZTEILE / SPARE PARTS 41
17.1 Ersatzteilbestellung / spare parts order........................................................ 41
17.2 SB4115H ....................................................................................................... 42

INHALT /INDEX
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 4
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN
17.3 SB 4115N ...................................................................................................... 45
17.4 SB4116HM, SB4116HN .................................................................................. 48
18 KONFORMITÄTSERKLÄRUNG/CERTIFICATE OF CONFORMITY 53
19 GARANTIEERKLÄRUNG 54
20 GUARANTEE TERMS 55
21 PRODUKTBEOBACHTUNG 56

VORWORT
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 5
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN
2VORWORT
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der Ständerbohrmaschinen SB4115H/SB4115N/SB4116HM/SB4116HN.
Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser
Betriebsanleitung durch die Bezeichnung „Maschine“ ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden.
Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine
bei, wenn sie an Dritte weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird
Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen
führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige
Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung
übernehmen.
Urheberrecht
© 2013
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone]
[e-mail]

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 6
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN
3SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die
Nichtbeachtung der Vorschriften und Hinweise zum Einsatz des
Erdbohrers kann zu schweren Personenschäden und tödliche
Gefahren mit sich bringen.
EN
ATTENTION! Ignoring the safety signs and warnings applied
on the machine as well as ignoring the security and operating
instructions can cause serious injuries and even lead to death.
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und
Wartungsanleitung Ihrer Maschine aufmerksam durch und
machen Sie sich mit den Bedienelementen der Maschine gut
vertraut um die Maschine ordnungsgemäß zu bedienen und so
Schäden an Mensch und Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance
manual carefully and get familiar with the controls n order to
use the machine correctly and to avoid injuries and machine
defects.
DE
SCHUTZAUSRÜSTUNG! Das Tragen von Gehörschutz und
Schutzbrille ist Pflicht.
EN
PROTECTIVE CLOTHING! The operator is obligated to
wear proper ear protection, safety goggles and gloves.
DE
CE-KONFORM: Dieses Produkt entspricht den EG-Richtlinien
EN
EC-CONFORM: This product complies with EC-directives
DE
Nur geschultes Personal!
EN
Only trained staff!
DE
Gefährliche elektrische Spannung!
EN
High voltage!

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 7
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN
DE
Bedienung mit Schmuck verboten!
EN
Operation with jewelry forbidden!
DE
Bedienung mit Krawatte verboten!
EN
Operation with tie forbidden!
DE
Bedienung mit offenem Haar verboten!
EN
Operation with long hair forbidden!
DE
Maschine vor Wartung und Pausen ausschalten
und Netzstecker ziehen!
EN
Stop and pull out the power plug before any
break and engine maintenance!
DE
Warnung vor Schnittverletzungen!
EN
Warning about cut injuries!
DE
Warnung vor rotierenden Teilen!
EN
Warning of rotating parts!
DE
Vor Nässe schützen!
EN
Protect from moisture!
DE
Allgemeiner Hinweis
EN
General note

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 8
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN
DE
Nicht auf die Maschine klettern!
EN
Do not climb onto the machine!
DE
Sicherheitsabstand einhalten!
EN
Keep safety distance!
DE
Warnung vor wegschleudernden Teilen!
EN
Warning against thrown-off items!

TECHNIK
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 9
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN
4TECHNIK
Da diese Betriebsanleitung für mehrere Maschinen erstellt wurde, ist an dieser Stelle
repräsentativ für alle Modelle die SB4116HN beschrieben. Kleine Abweichungen zu den anderen
Modellen sind möglich.

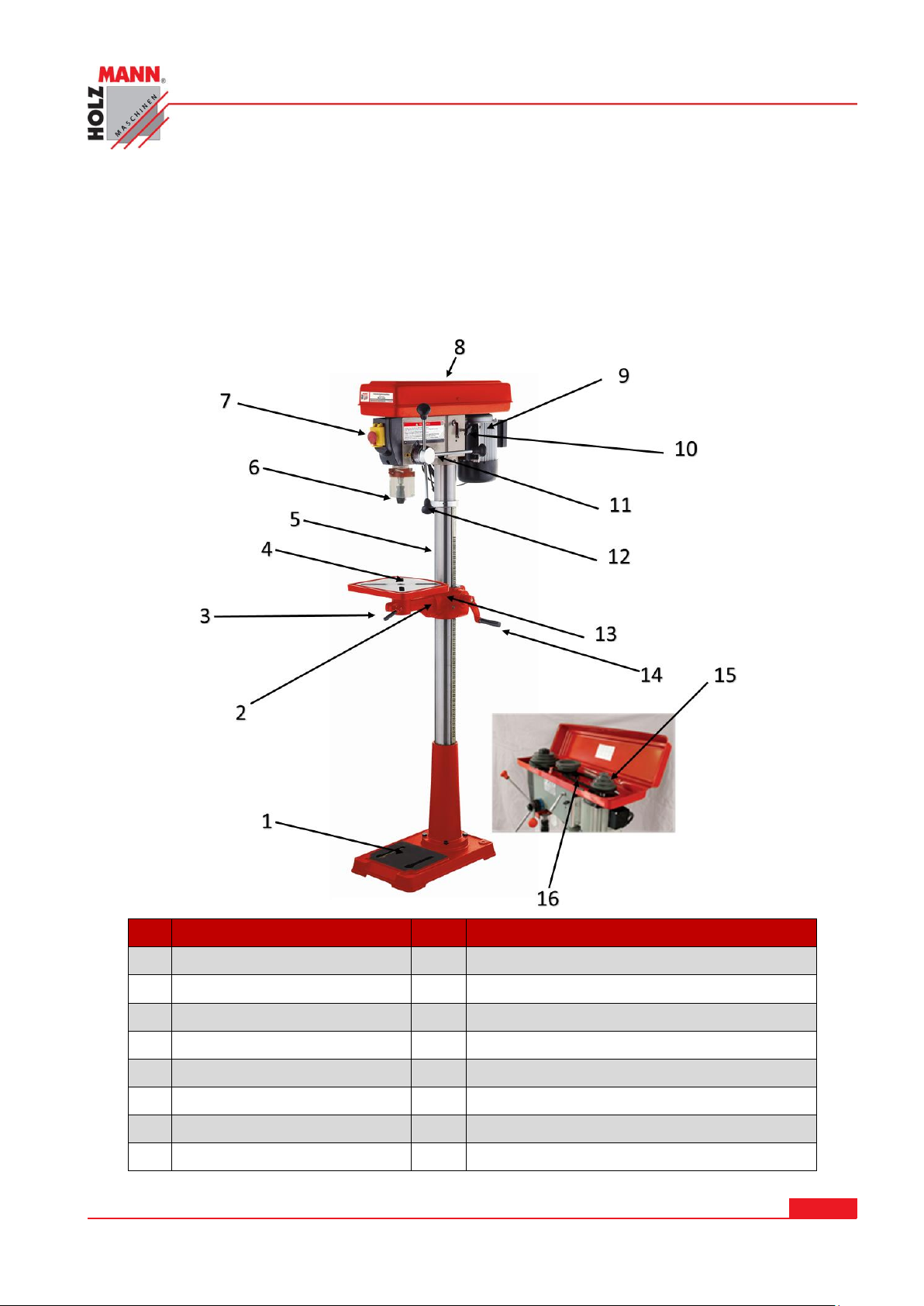

4.1 Komponenten
Nr.
Spezifikation
Nr.
Spezifikation
1
Bodenplatte
9
Motor
2
Fixierschraube Bohrtisch
10
Motorspannschraube
3
Spannhebel Bohrtisch
11
Skalenring für Bohrtiefe
4
Bohrtisch
12
Drehhebel
5
Säule
13
Winkelskala für Bohrtischneigung
6
Bohrfutter
14
Handrad für Bohrtischhöhenverstellung
7
Ein/Aus/NOT-AUS Einheit
15
Keilriemenscheiben
8
Keilriemenabdeckung
16
Sicherheitsschalter Keilriemenabdeckung

TECHNIK
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 10
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN
4.2 Technische Daten
Spezifikation
SB 4115H
SB 4115N
SB 4116HM
SB 4116HN
Netzanschluss
V/Hz
230(400)/50
230(400)/50
230(400)/50
230(400)/50
Motorleistung
W(S6)
400
600
600
600
Pinolenhub
mm
60
60
80
80
Pinolenaufnahme
Type
MK2
MK2
MK2
MK2
Bohrfutter
Type
B16/3-16mm
B16/3-16mm
B16/3-16mm
B16/3-16mm
Drehzahlintervall
min-1
210-2580
180-2740
180-2740
180-2740
Anzahl Drehzahl
Anzahl
12
12
12
12
Ausladung
mm
125
127
165
165
max. Abstand Spindel-Tisch
mm
810
235
430
670
max. Abstand Spindel-Fuß
mm
1180
355
630
1180
Abmessungen Bohrtisch
mm
Ø 250
190x200
254x254
254x254
Schwenkbereich Bohrtisch
°
±45°
±45°
±45°
±45°
Gesamthöhe
mm
1500
850
990
1630
Bodenplatte
mm
410x240
170x160
456x280
456*280
Gewicht ca.
kg
51
27
45
51
Weitere Merkmale der Maschine:
Solide Grundplatte für gute Standsicherheit
Aluminiummotor nach IP54
Biegefeste Bohrsäule mit geschliffener Oberfläche
Dreh- und schwenkbarer Bohrtisch über Zahnstange stufenlos höhenverstellbar
Dreiarmhebel mit Bohrtiefenskalierung
Wegklappbare Schnellspannfutterabdeckung aus Plexiglas
Bohrtiefenanschlag

SICHERHEIT
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 11
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN
5SICHERHEIT
5.1 Bestimmungsmäßige Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen!
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder
unwirksam zu machen!
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:
Bohren mit Bohrfutter B16/3-16mm: Metall, Holz, Kunststoff;
Werkstoff nur mit geeignetem Bohrer bearbeiten!
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine
Verantwortung oder Garantieleistung.
W A R N U NG
Verwenden Sie nur für die Maschine zulässige Bohrer!
Verwenden Sie nie schadhafte Bohrer!
Benutzen Sie die Maschine niemals mit defekten oder ohne
montierte trennende Schutzeinrichtung
HÖCHSTE VERLETZUNGSGEFAHR!
5.1.1 Arbeitsbedingungen
Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:
Feuchtigkeit
max. 70%
Temperatur
von +5°С bis +40°С
Die Maschine ist nicht für den Betrieb im Freien bestimmt.
Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen
bestimmt.
5.1.2 Unzulässige Verwendung
Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung
angegebenen Grenzen ist nicht zulässig.
Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig
Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in diesem
Handbuch angeführt werden.
Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der Maschine
geeignet sind.
Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen
dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind!

SICHERHEIT
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 12
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN
5.2 Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder
entfernt wurden, sind umgehend zu erneuern!
Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners
festlegen und die Verwendung dieser Maschine einschränken!
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind
folgende Hinweise UNBEDINGT zu beachten:
H I N WE I S
Bei der Maschine sind folgende Schutzeinrichtungen wirksam:
NOT-AUS-Schalter an der Bedienkonsole
Abschaltung beim Öffnen der Keilriemenabdeckung

Arbeitsbereich und Boden rund um die Maschine sauber und frei
von Öl, Fett und Materialresten halten!
Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine
sorgen!
Arbeiten Sie in gut durchgelüfteten Räumen!
Überlasten Sie die Maschine nicht!
Achten Sie bei der Arbeit auf einen stets sicheren Stand.
Halten Sie Ihre Hände während dem Betrieb vom Bohrkopf fern
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von
Medikamenten, Alkohol oder Drogen ist das Arbeiten an der
Maschine verboten!
Das Klettern auf die Maschine ist verboten!
Schwere Verletzungen durch Herunterfallen oder Kippen der
Maschine sind möglich!
Die Maschine darf nur von einer Person bedient werden
Die Maschine darf nur vom eingeschulten Fachpersonal bedient
werden.
Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen
sind von der laufenden Maschine fern zu halten!
Achten Sie darauf, dass sich keine weiteren Personen im
Gefahrenbereich (Mindestabstand: 2m) aufhalten
Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren
Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar.
Lose Objekte können sich im Bohrkopf verfangen und zu
schwersten Verletzungen führen!

SICHERHEIT
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 13
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN

Bei Arbeiten an der Maschine geeignete Schutzausrüstung
(Schutzbrille und Gehörschutz) tragen!
Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem
Verlassen des Arbeitsbereiches die Maschine ausschalten und
warten, bis die Maschine still steht!
Vor Wartungs- oder Einstellarbeiten ist die Maschine von der
Spannungsversorgung zu trennen!
Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie
an die Stromversorgung angeschlossen wird
Die Maschine nie mit defektem Schalter verwenden

Verwenden Sie nur unveränderte, in die Steckdose passende
Anschlussstecker (keine Adapter bei schutzgeerdeten Maschinen)
Jedes Mal, wenn Sie mit einer elektrisch betriebenen Maschine
arbeiten, ist höchste Vorsicht geboten! Es besteht Gefahr von
Stromschlag, Feuer, Schnittverletzung;
Schützen Sie die Maschine vor Nässe (Kurzschlussgefahr!)
Im Freien nur mit Verlängerungskabel, das für den Außenbereich
geeignet ist, arbeiten
Verwenden Sie Elektrowerkzeuge und –maschinen nie in der
Umgebung von entflammbaren Flüssigkeiten und Gasen
(Explosionsgefahr!)
Prüfen Sie regelmäßig das Anschlusskabel regelmäßig auf
Beschädigung
Verwenden Sie das Kabel nie zum Tragen der Maschine oder zum
Befestigen eines Werkstückes
Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten
Vermeiden Sie Körperkontakt mit geerdeten Teilen

Einstellwerkzeuge, Schraubenschlüssel und Bohrfutterschlüssel
vor dem Einschalten entfernen
Fixieren Sie das Werkstück immer mit einem geeigneten Werk-
zeug.
Fixieren Sie das Werkstück nie mit Ihrer Hand!
Schwere Verletzungen durch scharfe Kanten an der Hand sind
möglich, wenn das Werkstück sich durch die Bohrrotation bewegt.
Halten Sie Bohrer scharf und sauber, damit lassen sie sich besser
führen und verklemmen weniger
Lagern Sie die Maschine außerhalb der Reichweite von Kindern

SICHERHEIT
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 14
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN
H I N WE I S
Verhalten im Notfall
Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten
nach DIN 13164 griffbereit vorhanden sein. Leiten Sie die der
Verletzung entsprechend notwendigen Erste-Hilfe-Maßnahmen ein.
Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:
1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen
5.3 Restrisiken
W A R NU N G
Es ist darauf zu achten, dass jede Maschine Restrisiken aufweist.
Bei der Ausführung sämtlicher Arbeiten (auch der einfachsten)
ist größte Vorsicht geboten. Ein sicheres Arbeiten hängt von
Ihnen ab!
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer
Verwendung sind folgende Restrisiken zu beachten:
Verletzungsgefahr für die Hände/Finger durch den rotierenden Bohrkopf während dem
Betrieb.
Verletzungsgefahr durch scharfe Kanten des Werkstückes, vor allem bei nicht mit
entsprechendem Werkzeug/Vorrichtung fixiertem Werkstück.
Haare und lose Kleidung etc. können vom rotierenden Bohrkopf erfasst und
aufgewickelt werden! Schwere Verletzungsgefahr! Sicherheitsbestimmungen bzgl.
Arbeitskleidung unbedingt beachten.
Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen.
Verletzungsgefahr durch Kippen der Maschine
Schnittgefahr durch nicht entgratete Bohrkanten
Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille.
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet
werden, die Maschine ordentlich gewartet und gepflegt wird und die Maschine
bestimmungsgemäß und von entsprechend geschultem Fachpersonal bedient wird.
Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre
entsprechende technische Eignung/Ausbildung zur Bedienung einer Maschine der wichtigste
Sicherheitsfaktor!

MONTAGE
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 15
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN
6MONTAGE
6.1 Vorbereitende Tätigkeiten
6.1.1 Lieferumfang
Überprüfen Sie nach Erhalt der Lieferung, ob
alle Teile (siehe auch Kapitel 4.1) in Ordnung
sind. Melden Sie Beschädigungen oder fehlende
Teile umgehend Ihrem Händler oder der
Spedition. Sichtbare Transportschäden müssen
außerdem gemäß den Bestimmungen der
Gewährleistung unverzüglich auf dem
Lieferschein vermerkt werden, ansonsten gilt
die Ware als ordnungsgemäß übernommen.
6.1.1 Der Arbeitsplatz
Wählen Sie einen passenden Platz für die
Maschine;
Beachten Sie dabei die Sicherheitsanforderungen aus Kapitel 5 sowie die Abmessungen der
Maschine aus Kapitel 4.
Der gewählte Platz muss einen passenden Anschluss an das elektrische Netz gewährleisten.
6.1.1 Transport / Ausladen der Maschine
Herausheben aus der Verpackung zur Montage und Positionieren auf dem Arbeitsplatz:
Nur mittels geeigneter Hebeeinrichtung!
W A R NU NG
Das Hochheben und der Transport der Maschine darf nur durch
qualifiziertes Personal erfolgen und muss mit entsprechender
Ausrüstung durchgeführt werden.
Beachten Sie, dass sich etwaig verwendete Hebeeinrichtungen (Kran, Stapler, Hebegurt etc.) in
einwandfreiem Zustand befinden müssen.
Zum Manövrieren der Maschine in der Verpackung kann auch ein Palettenhubwagen bzw. ein
Gabelstapler verwendet werden.
6.1.1 Vorbereitung der Oberflächen
Beseitigen Sie das Konservierungsmittel, das zum Korrosionsschutz der Teile ohne Anstrich
aufgetragen ist. Das kann mit den üblichen Lösungsmitteln geschehen. Dabei keine
Nitrolösungsmittel oder ähnliche Mittel und in keinem Fall Wasser verwenden.
H I N WE I S
Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder
Scheuermitteln führt zu Sachschäden an den Oberflächen!
Daher gilt: Bei der Reinigung nur milde Reinigungsmittel verwenden.

MONTAGE
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 16
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN

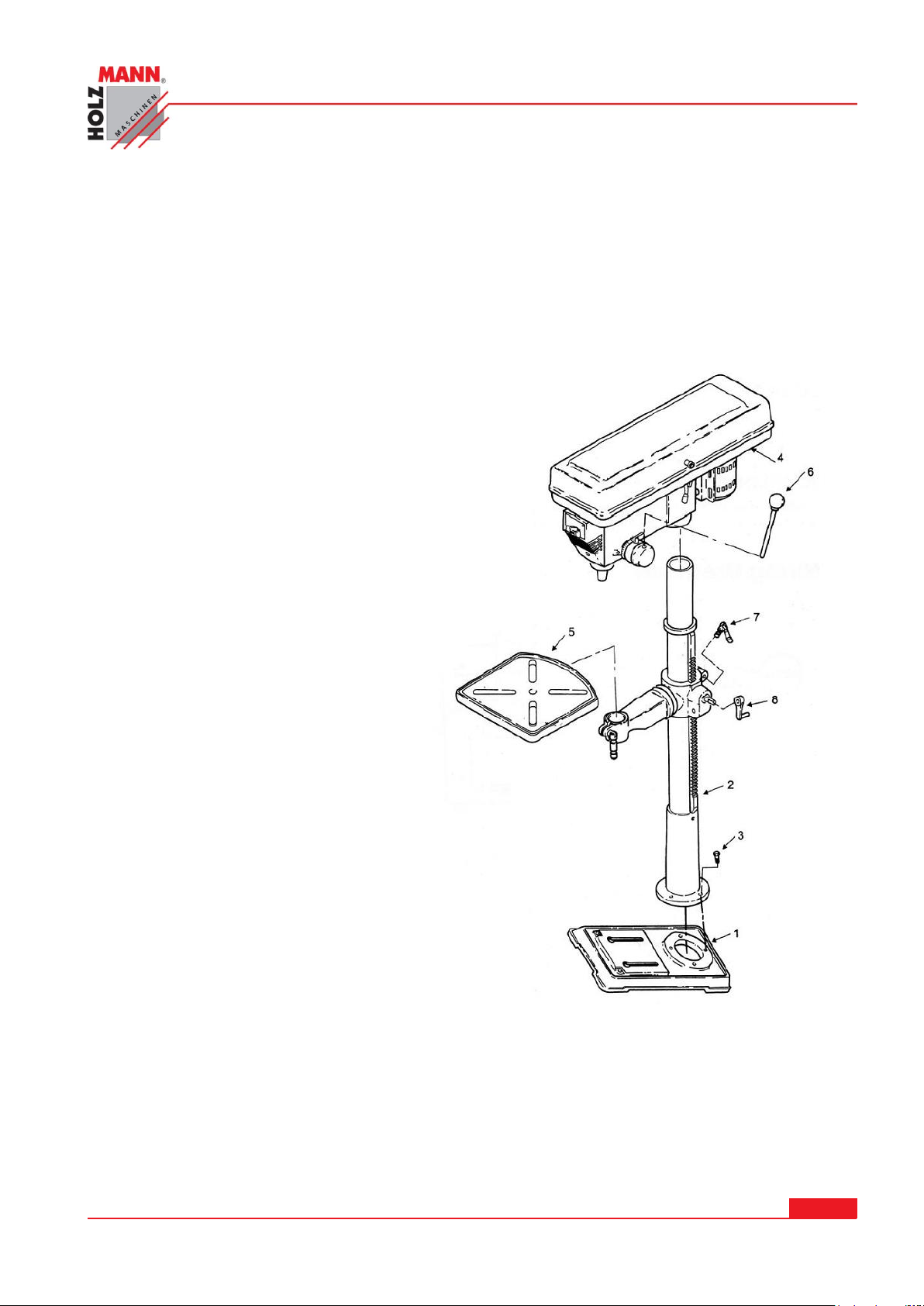

6.2 Montage der zum Transport abmontieren Teile
Die Maschine wird im Prinzip fertig montiert ausgeliefert. Aus Transportgründen müssen einige
Komponenten vom Kunden montiert werden (Symbolskizze).
Grundplatte bei den 4 Bohrungen an den
Ecken der Grundplatte mit 4 M10-1.5
Sechskantschrauben am Boden
befestigen! Dies sorgt für einen sicheren
Stand und verringert die Vibration
während dem Betrieb.
Befestigen Sie die Säule mit
Sechskantschrauben(3) an der
Grundplatte(1).
Geben Sie das Schneckengetriebe in das
Loch in der Tischhalterung und
verbinden Sie es mit der Innenseite.
Setzen Sie die Zahnstange(2) in die
Tischhalterung, und zwar so, dass die
Zähne nach außen zeigen und das Ende
der Zahnstange, an dem der Abstand
zwischen dem letzten Zahn und dem
Ende der Stange kleiner ist, nach unten
zeigt. Das untere Ende der Zahnstange
sollte sich in der Grundplatte befinden.
Schrauben Sie die Zahnstange an der
Säule fest.
Setzen Sie die Kurbel (8) auf das
Schneckengetriebe und befestigen Sie
sie mit einer Inbusschraube. Montieren
Sie dann den Klemmhebel (7) an der
Rückseite der Tischhalterung.
Setzen Sie den Bohrkopf(4) auf die
Säule und positionieren Sie ihn so, dass
er mit einer Innensechskantschraube
und einem Inbusschlüssel fixiert werden
kann.
Setzen Sie den Bohrtisch(5) in seine
Halterung und fixieren ihn
Befestigen Sie die drei Drehhebel(6) auf
dem Drehknopf
Überprüfen Sie die Säule/Bohrkopf auf
Einhaltung der 90° zur Grundplatte.

MONTAGE
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 17
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN
6.3 Elektrischer Anschluss
A C H T U NG
Bei Arbeiten an einer nicht geerdeten Maschine: Schwere
Verletzungen durch Stromschlag im Falle einer Fehlfunktion möglich!
Daher gilt: Maschine muss an einer geerdeten Steckdose betrieben werden.
Folgende Anweisungen richten sich an einen Elektrofachmann. Der Anschluss der Maschine ist
ausschließlich durch einen Elektrofachmann durchzuführen!
1. Der elektrische Anschluss der Maschine ist für den Betrieb an einer geerdeten Steckdose
vorbereitet!
2. Der Erdungsleiter ist gelb-grün ausgeführt!
3. Das Speisestromnetz muss mit 16A abgesichert sein.
4. Überprüfen Sie, ob die Netzspannung mit den Anforderungen der Maschine übereinstimmt.
5. Prüfen Sie nach dem elektrischen Anschluss die Laufrichtung des Sägebandes.
6. Wenn die Maschine in die falsche Richtung läuft, sind zwei leitende Phasen zu tauschen.
7. Im Falle einer Reparatur oder eines Austausches darf der Erdungsleiter nicht an eine unter
Spannung stehende Dose angeschlossen werden!
8. Überzeugen Sie sich, dass ein etwaiges Verlängerungskabel in gutem Zustand und für die
Leistungsübertragung geeignet ist. Ein unterdimensioniertes Kabel verringert die
Leistungsübertragung und erwärmt sich stark.
9. Ein beschädigtes Kabel ist umgehend zu erneuern!
H I N WE I S
Der Betrieb ist nur mit Fehlerstromschutzeinrichtung
(RCD mit maximalem Fehlerstrom von 30mA) zulässig.

BETRIEB
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 18
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN
7BETRIEB
Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine
Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und
Bedienelemente sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf
Beschädigung und festen Sitz.
7.1 Betriebshinweise
W A R NU N G
Führen Sie sämtliche Umrüstarbeiten nur bei Trennung
vom elektrischen Netz durch!
A C H T U NG
Beim Bohren von Werkstücken mit unebener Oberfläche geeignete
Stützauflage benutzen!
Die Bohrmaschine nie mit angedrücktem Bohrer starten!
H I N WE I S
Tischklemmhebel vor Start auf festen Sitz prüfen
Bohrer vor Start auf festen Sitz prüfen
Aufgrund der Höhe des Eigengewichtes ist die Fixierung der
Ständerbohrmaschine zum Untergrund Voraussetzung für
vibrationsarmes Arbeiten.
Verwenden Sie immer Klammern, Spannbacken oder einen
Schraubstock zum sichern des Werkstückes
Bohrgeschwindigkeit immer an die jeweilige Arbeit anpassen
Keilriemen kontrollieren und wenn notwendig spannen
Bei fortgeschrittener Abnützung Keilriemen ersetzen
Keilriemen und –scheiben dürfen nicht mit Fett, Öl oder
anderen Schmiermitteln in Berührung kommen
Bei längerer Betriebspause Keilriemen lockern
Nach der Bohrbewegung die Pinole bis zur obersten Position per Hand zurückdrehen. Den
Drehhebel nicht einfach auslassen. Damit schonen Sie die Rückholfeder und gewährleisten eine
lange Lebensdauer. Sie können die Spannung der Rückholfeder modifizieren, indem Sie die
Abdeckung abnehmen und die Spiralblattfeder verschieben. Die Spiralfeder befindet sich zum
Drehhebel auf der gegenüberliegenden Seite der Maschine.

BETRIEB
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 19
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN
7.2 Einstellungen
MK Aufnahme und Bohrfutter müssen frei sein von Verunreinigungen, sowie von Fett, Öl und
anderen Schmiermitteln. Für eine gute Verbindung müssen diese sauber und trocken sein.
Mit dem Bohrfutterschlüssel die Spannbacken ganz im Bohrkopf versenken! Bohrfutter und MK2
Aufnahme wie in der Abbildung dargestellt zusammenstecken, mit einem Gummi- oder
Holzhammer (verwenden Sie niemals einen Metallhammer!) vorsichtig darauf klopfen.
Stecken Sie nun die MK2 Aufnahme in die Bohrspindel
und drehen Sie diese langsam bis diese „einrastet“.
Schlagen Sie nun vorsichtig das Bohrfutter auf die
Spindel.
Das Bohrfutter
können Sie mit
dem
Austreibkeil
wieder
entfernen.

BETRIEB
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 20
STÄNDERBOHRMASCHINE / DRILL PRESS SB4115H/SB4115N/SB4116HM/SB4116HN
7.3 Bedienung
Mit der Ein/Aus/NOT-AUS-Einheit wird die Maschine ein- und ausgeschaltet. Hierzu muss die NOT-
AUS-Kappe entriegelt werden. Achtung: Betätigen Sie den Schalter erst, nachdem Sie die
Drehrichtung und Umdrehungsgeschwindigkeit gewählt haben.
7.3.1 Drehzahl
Die genauen Schnittgeschwindigkeiten sind den Angaben der Bohrerhersteller zu entnehmen.
Grundsätzlich gilt aber folgende Faustregel:
H I N WE I S
Je kleiner die Bohrung, desto größer die Umdrehungsgeschwindigkeit.
Um ein gutes Ergebnis zu erzielen gilt ebenfalls:
Weiches Material => hohe Drehzahl
Hartes Material => niedrige Drehzahl
Lockern Sie auf beiden Seiten die schwarzen Fixierknöpfe, indem Sie sie gegen
den Uhrzeigersinn drehen. Drücken Sie den Motor nach vorne.
Lockern Sie den Spannhebel, indem Sie ihn gegen den Uhrzeigersinn drehen.
Öffnen Sie die Keilscheibenabdeckung.
Nun können Sie den Keilriemen entsprechend der Geschwindigkeit, die sie
einstellen möchten, umrüsten
Ziehen Sie nach erfolgtem Umrüsten den Spannhebel wieder an, ziehen Sie den
Motor wieder nach hinten, bis die Riemenspannung korrekt erscheint und ziehen
Sie BEIDE Fixierknöpfe wieder fest.
Schließen Sie die Keilscheibenabdeckung
Die Keilriemen sind richtig gespannt, wenn sie sich mit dem Finger ca. 1cm
bewegen lassen, wie in der Abbildung dargestellt.
