HOLZMANN MASCHINEN HOB 410PRO User manual

Edition: 03.09.2018 –Revision - 00 –RaR - DE/EN
Originalfassung
DE
BETRIEBSANLEITUNG
ABRICHT-DICKENHOBELMASCHINE
Übersetzung / Translation
EN
USER MANUAL
COMBINED PLANER AND THICKNESSER
HOB 410PRO
HOB 410PROLL (optional)

INHALT /INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
HOB 410PRO
1INHALT /INDEX
1INHALT /INDEX 2
2SICHERHEITSZEICHEN / SAFETY SIGNS 4
3TECHNIK / TECHNIC 5
3.1 Komponenten / Components............................................................................... 5
5
3.2 Lieferumfang / delivery content.......................................................................... 5
3.3 Technische Daten / Technical data...................................................................... 6
4VORWORT (DE) 7
5SICHERHEIT 8
5.1 Bestimmungsmäßige Verwendung ...................................................................... 8
5.2 Sicherheitshinweise ............................................................................................ 8
5.3 Sicherheitseinrichtungen................................................................................... 10
5.4 Restrisiken ........................................................................................................ 10
6MONTAGE 10
6.1 Vorbereitende Tätigkeiten ................................................................................. 10
6.1.1 Lieferumfang................................................................................................10
6.1.2 Der Arbeitsplatz............................................................................................11
6.1.3 Transport / Ausladen der Maschine .................................................................11
6.1.4 Vorbereitung der Oberflächen.........................................................................11
6.2 Elektrischer Anschluss....................................................................................... 12
6.3 Zusammenbau ................................................................................................... 13
6.3.1 Montage Langlochbohreinrichtung (optional) ....................................................13
7BETRIEB 14
7.1 Betriebshinweise ............................................................................................... 14
7.2 Schaltereinheit .................................................................................................. 14
7.3 Absauganschluss ............................................................................................... 15
7.4 Abrichten........................................................................................................... 15
7.4.1 Abrichten von schmalen Werkstücken..............................................................16
7.4.2 Abrichten mit geschwenktem Winkelanschlag ...................................................16
7.4.3 Abrichten kurzer Werkstücke..........................................................................16
7.4.4 Abrichten von Werkstücken mit kleinem Querschnitt .........................................16
7.5 Dickenhobeln..................................................................................................... 17
7.5.1 Umbauarbeiten.............................................................................................17
7.5.2 Dickenhobeln von Werkstücken ......................................................................18
7.6 Arbeiten mit der Langlochbohreinrichtung (optional) ....................................... 19
7.7 Nach dem Betrieb .............................................................................................. 19
8WARTUNG 20
8.1 Instandhaltung und Wartungsplan .................................................................... 20
8.2 Antriebsriemen.................................................................................................. 21
8.3 Hobelmesser wechseln ...................................................................................... 22
8.4 Reinigung .......................................................................................................... 22
8.5 Entsorgung........................................................................................................ 23
9FEHLERBEHEBUNG 23
10 PREFACE (EN) 24
11 SAFETY 25
11.1 Intended Use................................................................................................. 25
11.2 Security instructions ..................................................................................... 25
11.3 Safety devices ............................................................................................... 27
11.4 Remaining risk factors .................................................................................. 27
12 ASSEMBLY 27
12.1 Preparatory activities.................................................................................... 27
12.1.1 Delivery content ......................................................................................27
12.1.2 Workplace requirements ...........................................................................28
12.1.3 Transport ................................................................................................28

INHALT /INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
HOB 410PRO
12.1.4 Preparation of the surface .........................................................................28
12.2 Power supply ................................................................................................ 28
12.3 Assembly....................................................................................................... 29
12.3.1 Mounting the mortising unit (optional) ........................................................30
13 OPERATION 30
13.1 Operation instructions................................................................................... 30
13.2 Switch unit .................................................................................................... 31
13.3 Dust collector plug ........................................................................................ 31
13.4 Planing.......................................................................................................... 32
13.4.1 Planing of narrow workpieces ....................................................................32
13.4.2 Planing with tilted angle stop.....................................................................32
13.4.3 Planing of short workpieces .......................................................................33
13.4.4 Planing of workpieces with small cross-section.............................................33
13.5 Thicknessing ................................................................................................. 34
13.5.1 Adjustments............................................................................................34
13.5.2 Thicknessing of workpieces .......................................................................35
13.6 Working with the mortising unit (optional)................................................... 36
13.7 After working process ................................................................................... 36
14 MAINTENANCE 37
14.1 Maintenance plan .......................................................................................... 37
14.2 V-belt ............................................................................................................ 38
14.3 Replacement of blades .................................................................................. 38
14.4 Cleaning ........................................................................................................ 39
14.5 Disposal ........................................................................................................ 39
15 TROUBLE SHOOTING 39
16 SCHALTPLAN / WIRING DIAGRAM 40
17 ERSATZTEILE / SPARE PARTS 41
17.1 Ersatzteilbestellung / spare parts order........................................................ 41
18 EXPLOSIONSZEICHNUNGEN / EXPLODED DRAWINGS 42
18.1 HOB 410PRO ................................................................................................. 42
18.2 HOB 410PROLL.............................................................................................. 56
19 EG-KONFORMITÄTSERKLÄRUNG/CE-CERTIFICATE OF CONFORMITY 61
20 GARANTIEERKLÄRUNG (DE) 62
21 GUARANTEE TERMS (EN) 63
22 PRODUKTBEOBACHTUNG 64
PRODUCT EXPERIENCE FORM 64

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
HOB 410PRO

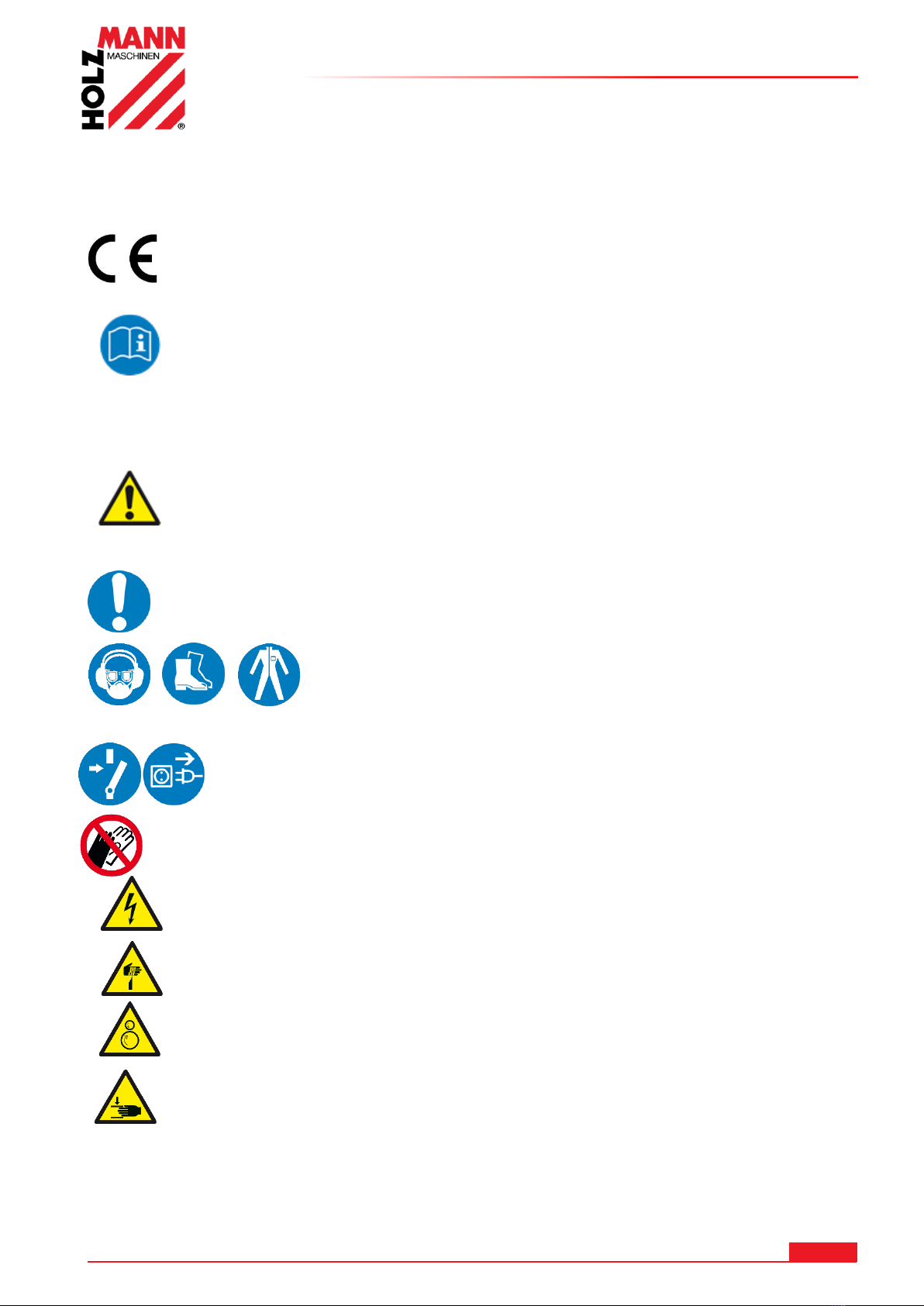

2SICHERHEITSZEICHEN / SAFETY SIGNS
DE
CE-KONFORM:Dieses Produkt entspricht den EG-Richtlinien
EN
EC-CONFORM: This product complies with EC-directives
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer
Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen
der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und
so Schäden an Mensch und Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance manual carefully and
get familiar with the controls in order to use the machine correctly and to
avoid injuries and machine defects.
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der
Vorschriften und Hinweise zum Einsatz der Maschine kann zu schweren
Personenschäden und tödliche Gefahren mit sich bringen.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the machine
as well as ignoring the security and operating instructions can cause serious
injuries and even lead to death.
DE
Allgemeiner Hinweis
EN
General note
DE
Schutzausrüstung tragen!
EN
Protective clothing!
DE
Maschine vor Wartung und Pausen ausschalten und Netzstecker
ziehen!
EN
Stop and pull out the power plug before any break and engine
maintenance!
DE
Gefährliche elektrische Spannung!
EN
High voltage!
DE
Warnung vor Handverletzungen (Quetschungen)!
EN
Warning against hand injuries (bruises)!
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
Bedienung mit Handschuhen verboten!
EN
Operation with gloves forbidden!
DE
Warnung vor Schnittverletzungen!
EN
Warning about cut injuries!
DE
Warnung vor rotierenden Teilen!
EN
Warning of rotating parts!

TECHNIK / TECHNIC
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
HOB 410PRO
3TECHNIK / TECHNIC

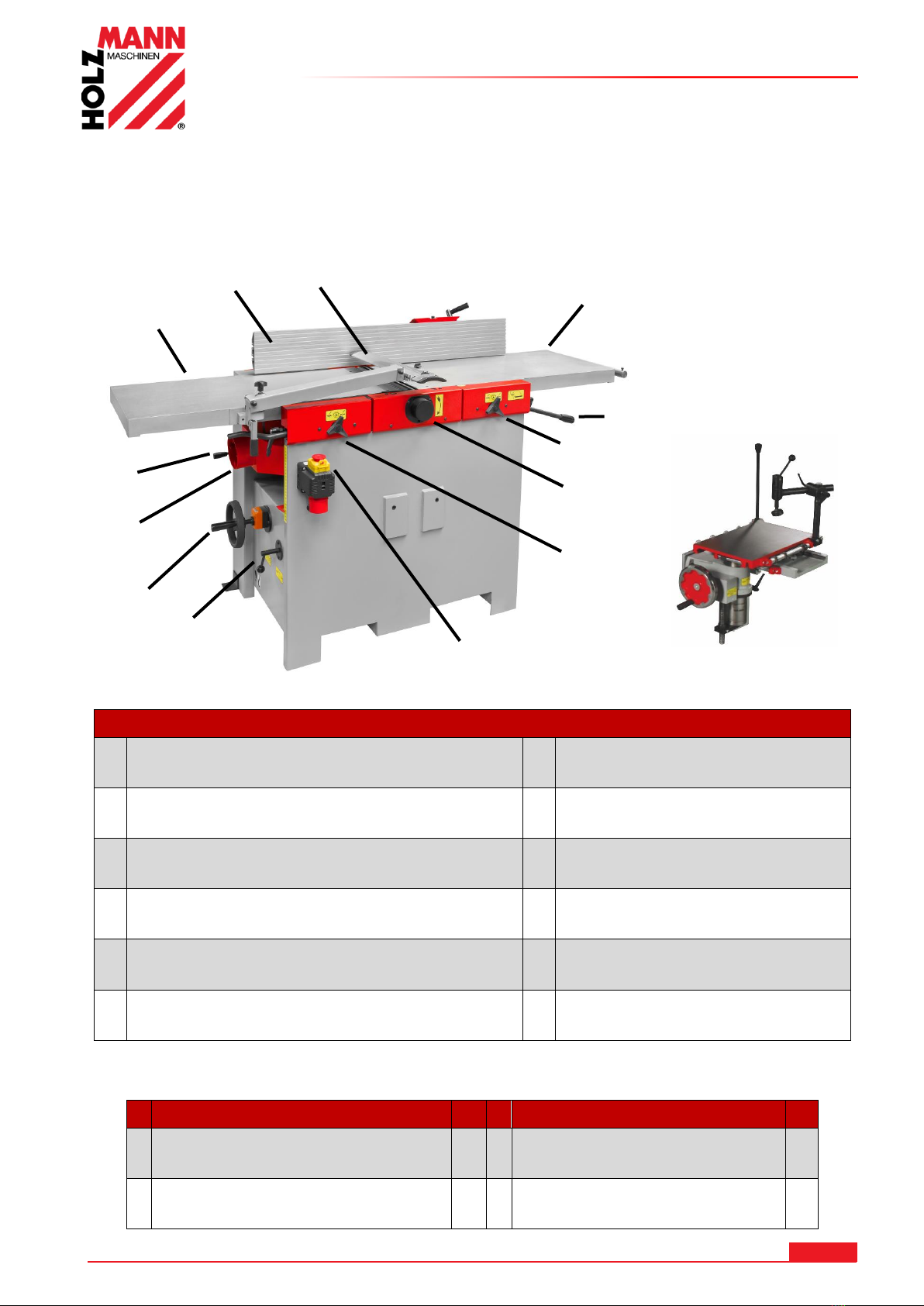

3.1 Komponenten / Components
Optional Zubehör /
Optional Accessories
HOP410PROLL
HOB 410PRO / HOB410PROLL (optional)
1
Fixierhebel Arbeitstisch Dickenhobel
Lock lever thicknessing table
7
Eingangstisch
Entry planer table
2
Vorschub EIN / AUS
Feeding on / off
8
Ausgangstisch
Exit planer table
3
Handrad Höhenverstellung Arbeitstisch
Hand wheel height adjustment thicknessing blade
9
Schutzabdeckung Langlochfunktion
Protection cover mortising unit
4
Absaughaube umklappbar
Dust collector plug
10
NOT-AUS Schalter
EMERGENCY STOP switch
5
Hobelmesserwellenschutz
Blade shaft protection
11
Arretierung Abrichttisch
Lock handle planer table
6
Abrichtanschlag
Planer fence
12
Einstellung-Abrichtdicke
Adjustment-depth of cut
3.2 Lieferumfang / delivery content
Nr
Bezeichnung / description
Qty
Nr
Bezeichnung / description
Qty
1
Maschine /
machine
1
3
Hobelwellenabdeckung /
blade shaft guard
1
2
Hobelanschlag /
planer fence
1
4
Inbusschlüssel 4/5/6/8 mm /
Allen key 4/5/6/8 mm
1
1
2
3
4
1
2
3
4
5
6
8
7
9
10
11
11
12

TECHNIK / TECHNIC
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6
HOB 410PRO
3.3 Technische Daten / Technical data
HOB 410PRO / HOB 410PROLL (optional)
Allgemein / General
Nennspannung / voltage
230 oder 400 V / 50 Hz
Motorleistung / motor power S6(40%)
5,5kW
Hobelwelle / shaft
Ø98 mm x 410 mm
Hobelmesser / blade size
410 x 30 x 3 mm
Anzahl Hobelmesser / quantity of blades
4
Wellendrehzahl / shaft speed
4700 min-1
Verpackungsmaße / packaging dimension
2100 x 900 x 1100 mm
(ohne; w/o HOB410PROLL)
Gewicht / weight
425 kg
Schallleistungspegel / sound power level LWA
82 dB(A) k: 3 dB(A)
Schalldruckpegel / sound pressure level LPA
111 dB(A) k: 3 dB(A)
Abrichthobel / Planer
Tischgröße / planer table size
1800 x 410 mm
Tischhöhe / table height
870 mm
Max. Hobelbreite / max planing width
410 mm
Winkelanschlag / angle stop
1100 x 155 mm
Schwenkbereich / angle range
90° - 45°
Max. Spanabnahme / max depth of cut
5 mm
Dickenhobel / Thicknesser
Tischlänge / table length
700 mm
Max. Hobelbreite / max. thicknessing width
410 mm
Max. Werkstückdicke / max. thickness of workpiece
230 mm
Min. Werkstückdicke / min. thickness of workpiece
6 mm
Max. Spanabnahme / max. depth of cut
4 mm
Vorschubgeschwindigkeit / feed speed
7 m/min
Absaugstutzen / dust collector plug
Ø 120 mm
Langlochbohreinrichtung (optional) / Mortising unit (optional)
Tischgröße / table size
500 x 300 mm
Zahnkranzbohrfutter B16 / chuck B16
1 –16 mm
Max. Bohrtiefe / max. drilling depth
210 mm
Max. Bohrweite / max. drilling width
250 mm
Höhenverstellung / height adjustment
160 mm

VORWORT (DE)
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
HOB 410PRO
4VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der ABRICHT-DICKENHOBELMASCHINE HOB 410PRO.
Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser
Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden.
Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei,
wenn sie an Dritte weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird
Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen
führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige
Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung
übernehmen.
Urheberrecht
© 2018
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH
AT-4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
Fax [phone]
[e-mail]

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
HOB 410PRO
5SICHERHEIT
5.1 Bestimmungsmäßige Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen! Die vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und
Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen
Sicherheitshinweise sind einzuhalten.
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam
zu machen!
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:
Abricht- und Dickenhobeln von Schnittholz.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung
oder Garantieleistung.
W A R NU N G
Verwenden Sie nur für die Maschine zulässige Hobelmesser!
Verwenden Sie nie schadhafte Hobelmesser!
Benutzen Sie die Maschine niemals mit defekten oder ohne montierte
trennende Schutzeinrichtung
Die Entfernung bzw. Änderung der Sicherheitskomponenten können zu
Schäden am Gerät und schweren Verletzungen führen!
HÖCHSTE VERLETZUNGSGEFAHR!
Arbeitsbedingungen:
Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:
Feuchtigkeit
max. 70%
Temperatur
von +5°С bis +40°С
Die Maschine ist nicht für den Betrieb im Freien bestimmt.
Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.
Unzulässige Verwendung:
Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung
angegebenen Grenzen ist nicht zulässig.
Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig
Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in
diesem Handbuch angeführt werden.
Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der
Maschine geeignet sind.
Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den
Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der
Nähe sind!
5.2 Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt
wurden, sind umgehend zu erneuern!
Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners
festlegen und die Verwendung dieser Maschine einschränken!
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind
folgende Hinweise UNBEDINGT zu beachten:

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9
HOB 410PRO

Arbeitsbereich und Boden rund um die Maschine sauber und frei von Öl, Fett und
Materialresten halten!
Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine sorgen!
Arbeiten Sie in gut durchgelüfteten Räumen und verwenden sie eine Absauganlage!
Überlasten Sie die Maschine nicht!
Halten Sie Ihre Hände während dem Betrieb von der laufenden Hobelwelle fern
Im Betrieb nicht in die rotierende Vorschubeinheit greifen!
Achten Sie auf die drehende Vorschubwalze und dem Werkstück während des Betriebs
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder
Drogen ist das Arbeiten an der Maschine verboten!
Das Klettern auf die Maschine ist verboten!
Schwere Verletzungen durch Herunterfallen oder Kippen der Maschine sind möglich!
Maschine am Boden befestigen!
Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, weite
Kleidung, Krawatten oder langes, offenes Haar (Haarnetz verwenden!).
Lose Objekte können sich verfangen und zu schwersten Verletzungen führen!
Die Maschine darf nur von einer Person bedient werden
Die Maschine darf nur von unterwiesenen Personen (Kenntnis und Verständnis dieser
Betriebsanleitung), die keine Einschränkungen von motorischen Fähigkeiten verglichen
mit üblichen ArbeitnehmerInnen aufweisen, bedient werden.
Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der
laufenden Maschine fern zu halten!
Achten Sie darauf, dass sich keine weiteren Personen im Gefahrenbereich
(Mindestabstand: 2m) aufhalten
Werkstücke oder Teile können bei unachtsamer Führung aus der Maschine geschleudert
werden! Die zu bearbeitenden Werkstücke mit den richtigen Abmessungen kontrolliert
in die Maschine einführen.
Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen des
Arbeitsbereiches die Maschine ausschalten und warten, bis die Maschine still steht!
Vor Wartungs- oder Einstellarbeiten ist die Maschine von der Spannungsversorgung zu
trennen!
Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie an die
Stromversorgung angeschlossen wird
Die Maschine nie mit defektem Schalter verwenden
Verwenden Sie nur unveränderte, in die Steckdose passende Anschlussstecker (keine
Adapter bei schutzgeerdeten Maschinen)
Jedes Mal, wenn Sie mit einer elektrisch betriebenen Maschine arbeiten, ist höchste
Vorsicht geboten! Es besteht Gefahr von Stromschlag, Feuer, Schnittverletzung;
Schützen Sie die Maschine vor Nässe (Kurzschlussgefahr!)
Verwenden Sie Elektrowerkzeuge und –maschinen nie in der Umgebung von
entflammbaren Flüssigkeiten und Gasen (Explosionsgefahr!)
Prüfen Sie regelmäßig das Anschlusskabel regelmäßig auf Beschädigung
Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten
Vermeiden Sie Körperkontakt mit geerdeten Teilen
Bei Arbeiten an und mit der Maschine geeignete Schutzausrüstung (enganliegende
Arbeitskleidung, Schutzbrille oder Gesichtsschutz, Gehörschutz, Sicherheitsschuhe)
tragen!
Die Bedienung mit Handschuhen ist verboten! Handschuhe nur bei Arbeiten an den
Hobelmessern verwenden
H I N WE I S
Verhalten im Notfall
Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach
ISO 3864 griffbereit vorhanden sein. Leiten Sie die der Verletzung
entsprechend notwendigen Erste-Hilfe-Maßnahmen ein. Wenn Sie Hilfe
anfordern, machen Sie folgende Angaben:
1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10
HOB 410PRO
5.3 Sicherheitseinrichtungen
Hobelwellenabdeckung:
Verhindert beim Abrichten von Werkstücken den Eingriff in die rotierende Hobelwelle.
NOT-AUS Taster:
Stoppt Antriebseinheit samt Vorschub.
Sicherheitsabschaltung:
Die Maschine kann beim Abrichten nicht anlaufen, wenn die Abrichttische und die
Absaughaube sich nicht in vorgesehener Position befinden.
Beim Aufklappen des Abrichttisches wird ein Endschalter betätigt, der die
Spannungsversorgung zur Antriebseinheit unterbricht.
Die Maschine kann beim Dickenhobeln nicht anlaufen, wenn sich die Absaughaube sich
nicht in vorgesehener Position befindet.
Absaughaube:
Deckt die Messerwelle beim Dickenhobeln ab.
Vermeidet den Zugang zur Messerwelle unterhalb der Abrichttische beim Abrichten.
5.4 Restrisiken
W A R NU N G
Es ist darauf zu achten, dass jede Maschine Restrisiken aufweist.
Bei der Ausführung sämtlicher Arbeiten (auch der einfachsten) ist
größte Vorsicht geboten. Ein sicheres Arbeiten hängt von Ihnen ab!
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung
sind folgende Restrisiken zu beachten:
Verletzungsgefahr für die Hände/Finger durch den rotierende Hobelwelle während dem
Betrieb.
Verletzungsgefahr durch scharfe Kanten des Werkstückes.
Verletzungsgefahr: Haare und lose Kleidung etc. können erfasst und aufgewickelt
werden! Schwere Verletzungsgefahr! Sicherheitsbestimmungen bzgl. Arbeitskleidung
unbedingt beachten.
Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen.
Verletzungsgefahr durch Kippen der Maschine.
Verletzungsgefahr durch Staubemissionen von, mit gesundheitsschädlichen Mitteln
behandelten Werkstücken
Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille.
Verletzungsgefahr durch Rückschlag:
Rückschlag ist eine plötzliche Reaktion bei unsachgemäßer Handhabung des
Werkstückes. Dies Verursacht das Auswerfen des Werkstücks nach hinten Richtung
Bedieners.
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden,
die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von
entsprechend geschultem Fachpersonal bedient wird.
Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre
entsprechende technische Eignung/Ausbildung zur Bedienung einer Maschine der wichtigste
Sicherheitsfaktor!
6MONTAGE
6.1 Vorbereitende Tätigkeiten
6.1.1 Lieferumfang
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen
oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 11
HOB 410PRO
müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem
Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.
6.1.2 Der Arbeitsplatz
Wählen Sie einen passenden Platz für die Maschine.
Beachten Sie dabei die Sicherheitsanforderungen sowie die Abmessungen der Maschine.
Der gewählte Platz muss einen passenden Anschluss an das elektrische Netz gewährleisten als
auch die Möglichkeit für den Anschluss an eine Absauganlage.
Vergewissern Sie sich, dass der Boden die Last der Maschine tragen kann. Die Maschine muss an
allen Stützpunkten gleichzeitig nivelliert werden.
Man muss außerdem einen Abstand von mindestens 0.8 m um die Maschine rundum sichern. Vor
und hinter der Maschine muss für notwendigen Abstand für die Zufuhr von langen Werkstücken
gesorgt werden.
6.1.3 Transport / Ausladen der Maschine
W A R NU N G
Das Hochheben und der Transport der Maschine dürfen nur durch qualifiziertes
Personal erfolgen und muss mit entsprechender Ausrüstung durchgeführt werden.
Beachten Sie, dass sich etwaig verwendete Hebeeinrichtungen
(Kran, Stapler, Hebegurt etc.) in einwandfreiem Zustand
befinden müssen.

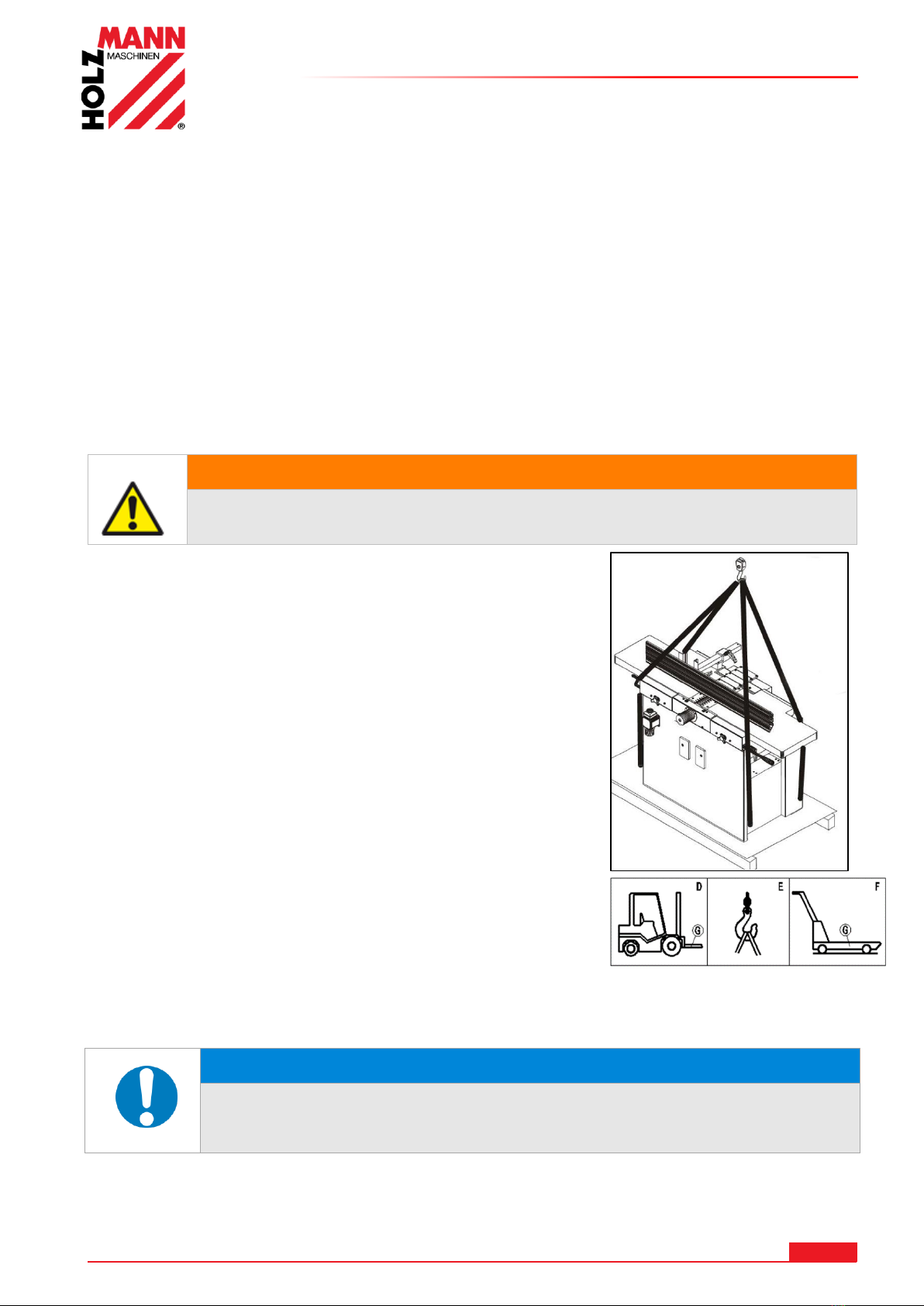

Zum Transport der Maschine in der Verpackung zum
Arbeitsplatz verwenden Sie am besten einen Gabelstapler (D)
bzw. Hubwagen (F).
Am Arbeitsplatz entfernen Sie die Verpackung und heben die
Maschine auf den Arbeitsplatz.
Während dem Heben der Maschine dürfen sich keine weiteren
Personen im Gefahrenbereich aufhalten!
Die Maschine darf nur mit entsprechend geeigneten
Hebevorrichtungen aus der Verpackung gehoben werden.
Bereiten Sie dazu einen Gabelstapler (D) oder eine
Hebevorrichtung (E) vor. Diese sowie die Hebeseile sollten min.
für die Last der Maschine zugelassen sein.
Die vier Ösen werden an die dafür vorgesehenen Öffnungen an
der Maschine eingehängt.
Heben Sie die Maschine etwas an und prüfen Sie, ob die Lastverteilung stabil ist.
6.1.4 Vorbereitung der Oberflächen
H I N WE I S
Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder
Scheuermitteln führt zu Sachschäden an den Oberflächen!
Daher gilt: Bei der Reinigung nur milde Reinigungsmittel verwenden.

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 12
HOB 410PRO

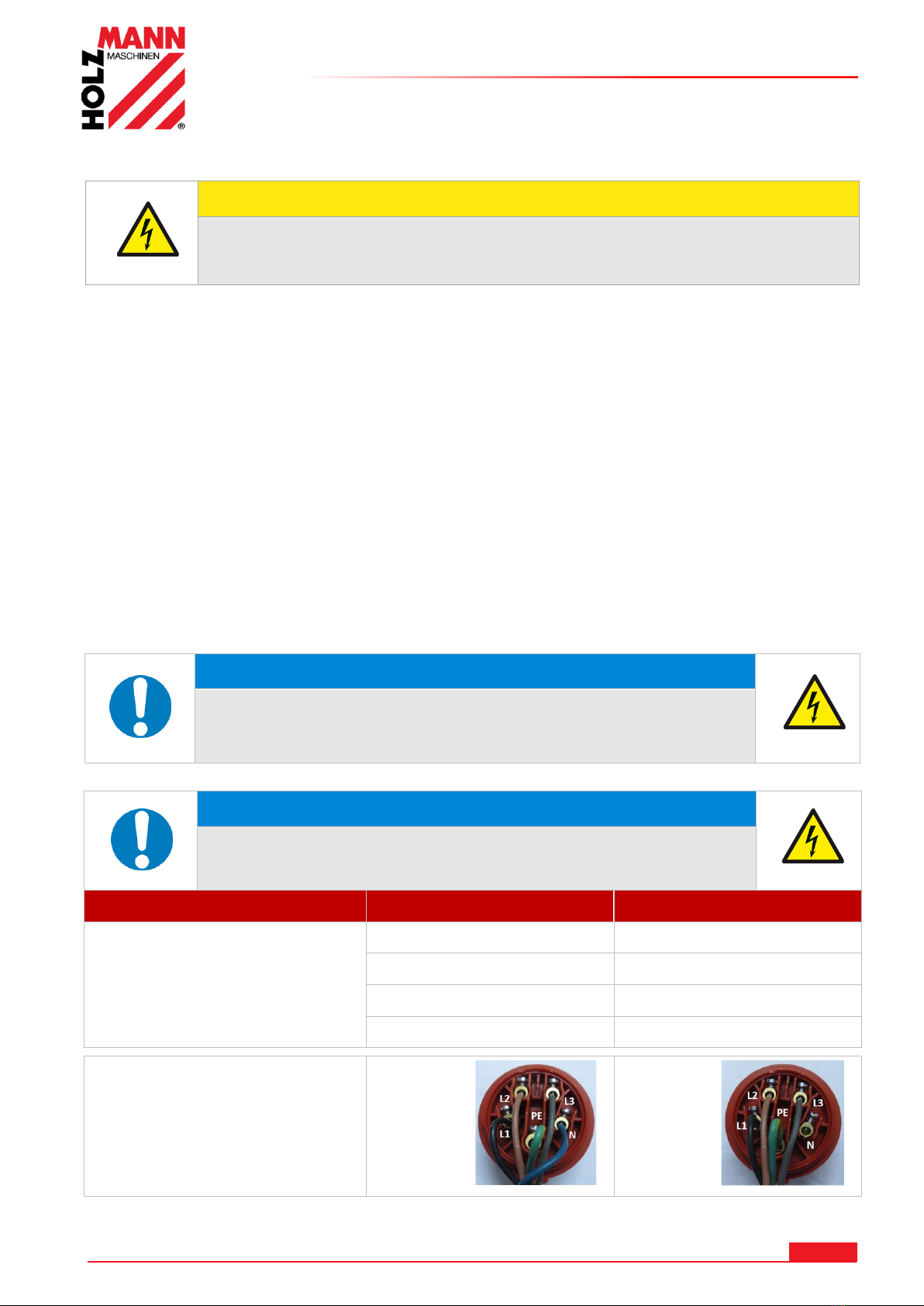

6.2 Elektrischer Anschluss
A C H T U NG
Bei Arbeiten an einer nicht geerdeten Maschine: Schwere Verletzungen
durch Stromschlag im Falle einer Fehlfunktion möglich!
Daher gilt: Maschine muss an einer geerdeten Steckdose betrieben werden.
Folgende Anweisungen richten sich an einen Elektrofachmann. Der Anschluss der Maschine ist
ausschließlich durch einen Elektrofachmann durchzuführen!
1. Der elektrische Anschluss der Maschine ist für den Betrieb an einer geerdeten Steckdose
vorbereitet!
2. Der Anschlussstecker darf nicht manipuliert werden!
3. Der Erdungsleiter ist gelb-grün ausgeführt!
4. Das Speisestromnetz muss mit 16A abgesichert sein.
5. Überprüfen Sie, ob die Netzspannung mit den Anforderungen der Maschine übereinstimmt.
6. Prüfen Sie nach dem elektrischen Anschluss die korrekte Laufrichtung.
7. Wenn die Maschine in die falsche Richtung läuft, sind zwei leitende Phasen zu tauschen.
8. Im Falle einer Reparatur oder eines Austausches darf der Erdungsleiter nicht an eine unter
Spannung stehende Dose angeschlossen werden!
9. Überzeugen Sie sich, dass ein etwaiges Verlängerungskabel in gutem Zustand und für die
Leistungsübertragung geeignet ist. Ein unterdimensioniertes Kabel verringert die
Leistungsübertragung und erwärmt sich stark.
10.Ein beschädigtes Kabel ist umgehend zu erneuern!
H I N WE I S
Der Betrieb ist nur mit Fehlerstromschutzeinrichtung (RCD mit
maximalem Fehlerstrom von 30mA) zulässig.
H I N WE I S
Verwenden Sie ausschließlich zulässige Verlängerungskabel
mit dem, in der folgenden Tabelle erklärten,
Litzenquerschnitt.
Spannung
Verlängerung
Litzenquerschnitt
220 V-240 V
50 Hz
<27 m
1,5 mm2
<44 m
2,5 mm2
<70 m
4,0 mm2
<105 m
6,0 mm2
Steckeranschluss 400V:
5-adrig:
mit
N-Leiter
4-adrig:
ohne
N-Leiter

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 13
HOB 410PRO
6.3 Zusammenbau
Die Maschine wird vormontiert ausgeliefert. Es müssen lediglich Anschlag, Hobelwellenabdeckung
(siehe Explosionszeichnungen) und Langlochbohreinrichtung (optional) an der Maschine montiert
werden.

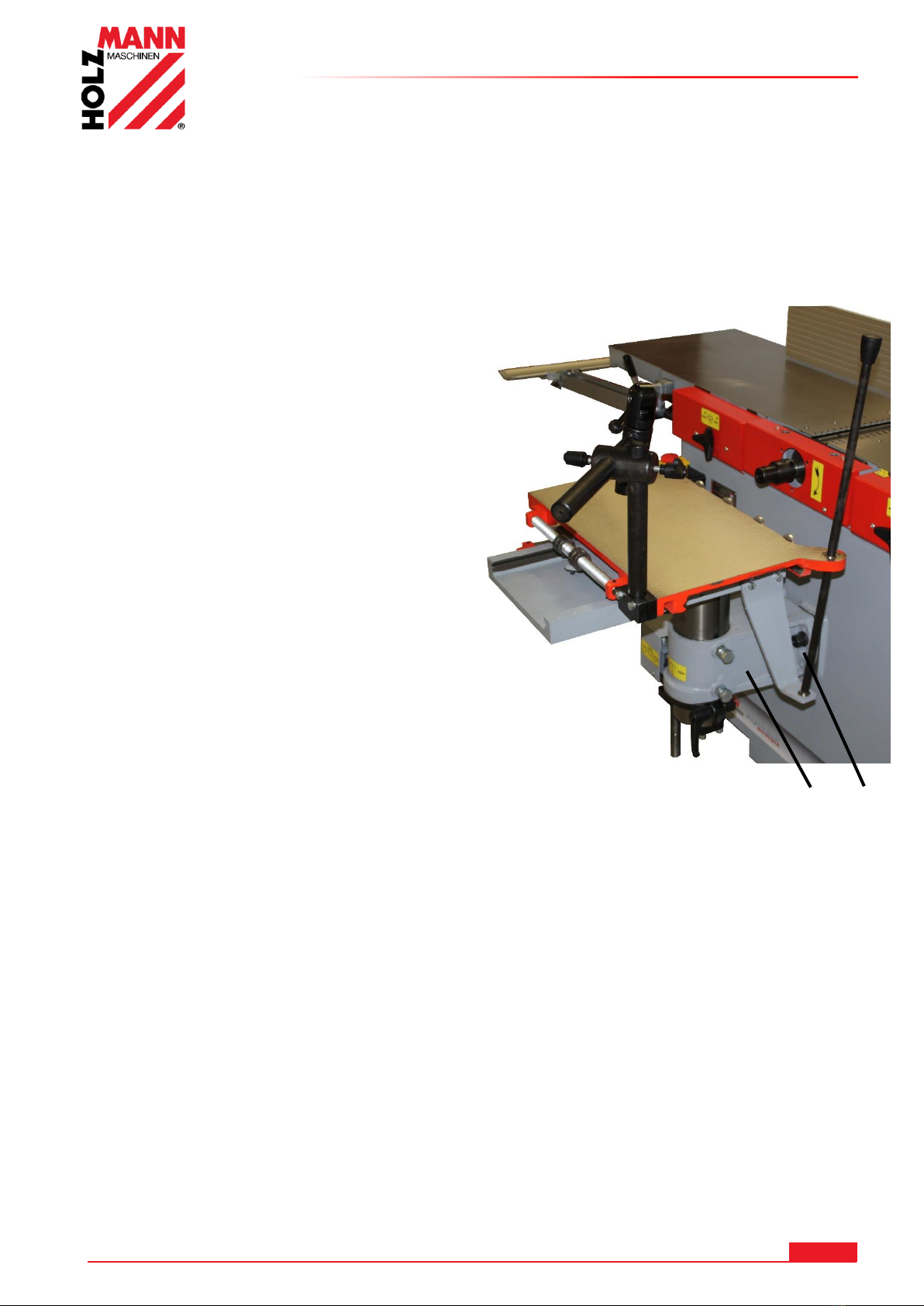

6.3.1 Montage Langlochbohreinrichtung (optional)
In der Konsole (A) sind Langlöcher (B)
zur Befestigung an der Maschine
vorgesehen.
Schrauben Sie die Gewindestifte in die
vorgesehenen Gewindebohrungen der
Maschine.
Heben Sie die Bohreinrichtung mit einer
Hebevorrichtung so an, dass die
Langlöcher auf die Gewindestift
aufgesetzt werden.
Fixieren Sie die Konsole mit Muttern.
A
B

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 14
HOB 410PRO
7BETRIEB
Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung
der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente
sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf Beschädigung und festen
Sitz.

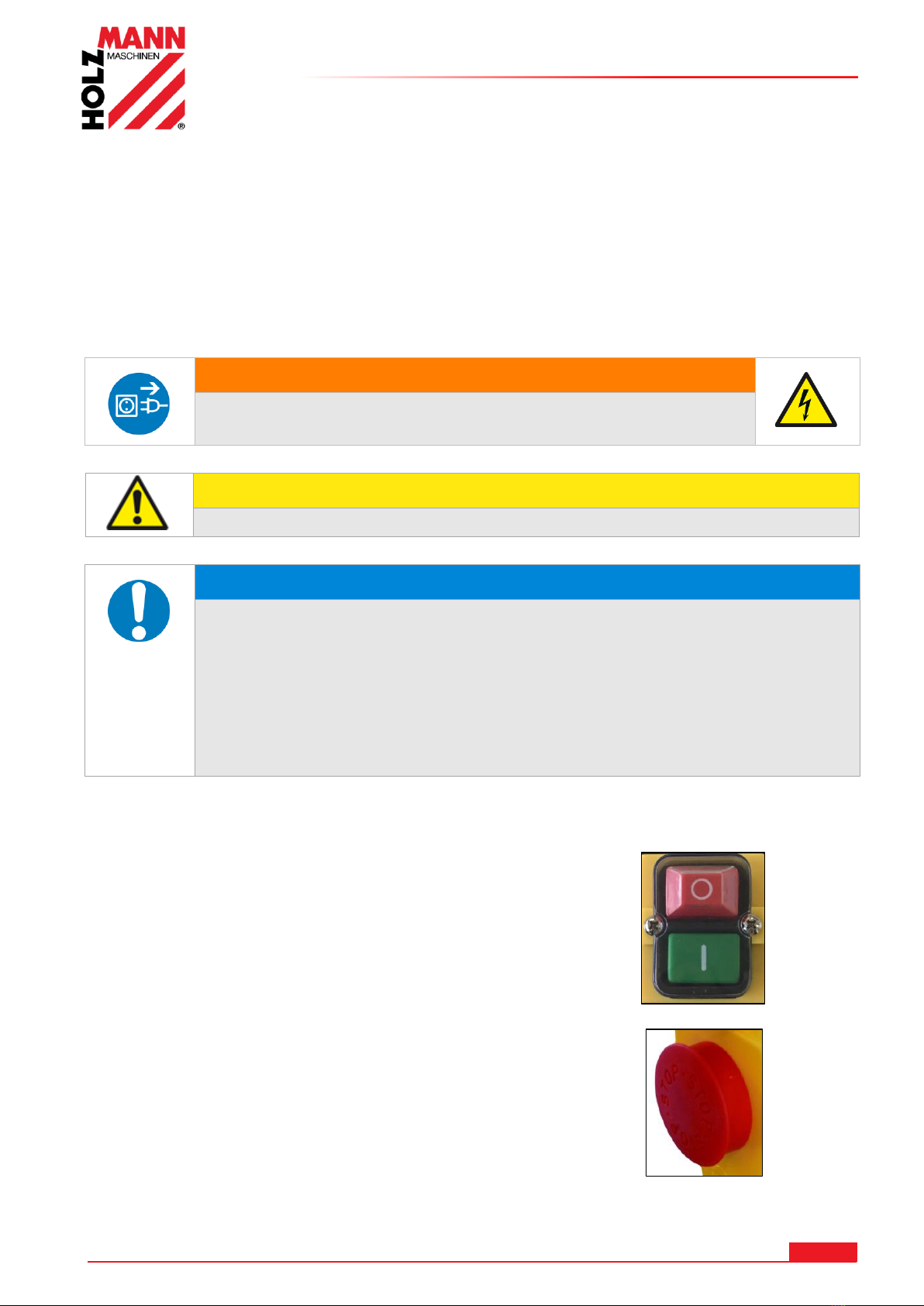

7.1 Betriebshinweise
W A R NU N G
Führen Sie sämtliche Umrüstarbeiten nur bei Trennung vom
elektrischen Netz durch!
A C H T U NG
Die Maschine nie mit angedrücktem Werkstück starten!
H I N WE I S
Hobelmesser auf Abnützung prüfen und ggf. erneuern
Betreiben Sie die Maschinen nur mit angeschlossener
Absauganlage!
Keilriemen kontrollieren und wenn notwendig spannen
Bei fortgeschrittener Abnützung Keilriemen ersetzen
Keilriemen und –scheiben dürfen nicht mit Fett, Öl oder anderen
Schmiermitteln in Berührung kommen
Bei längerer Betriebspause Keilriemen lockern

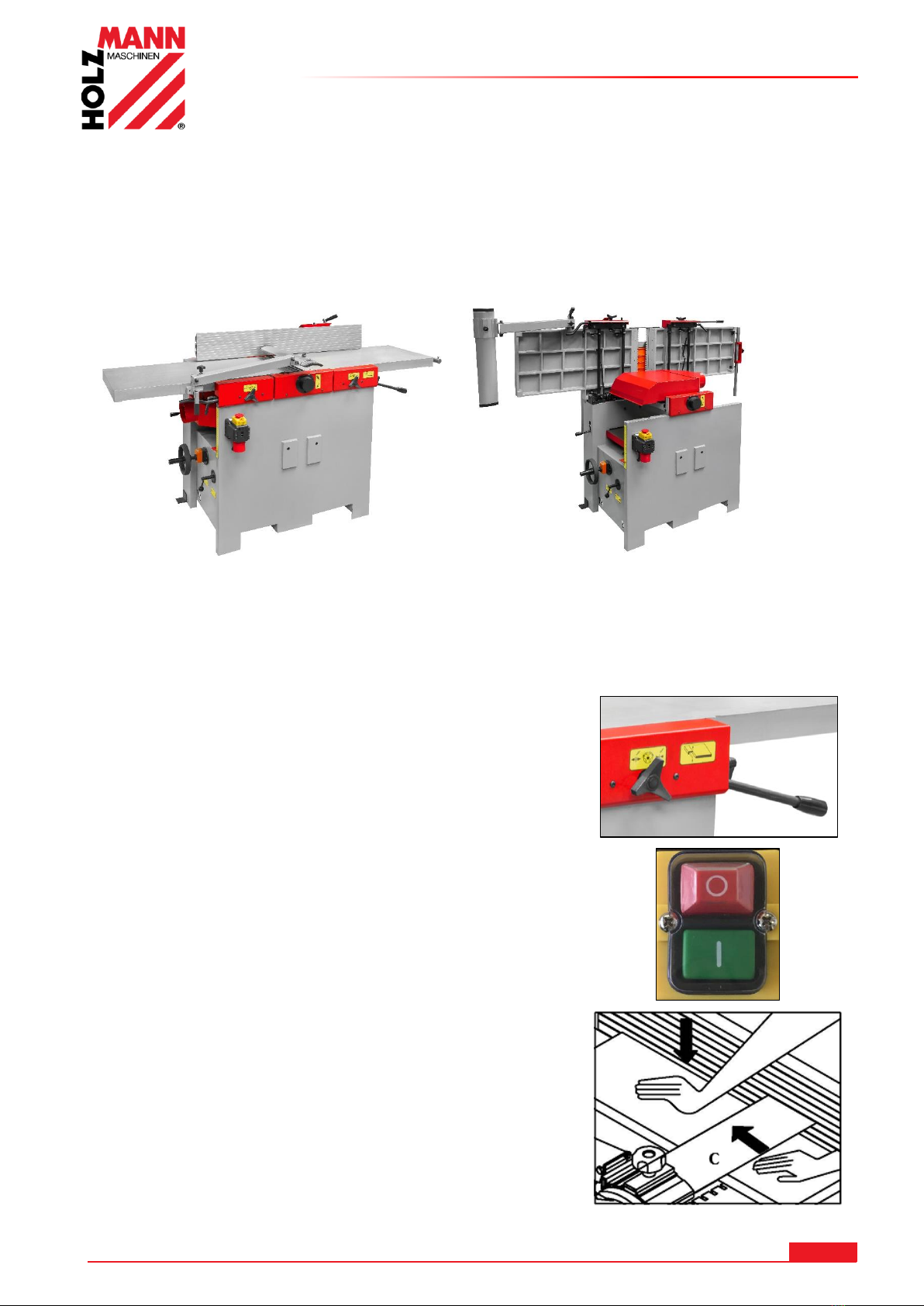

7.2 Schaltereinheit
Ein/Aus-Schalter:
Drücken grüner Knopf (I): Einschalten
Drücken roter Knopf (0): Ausschalten
NOT-AUS-Schalter:
Bei Notfällen auf den roten Pilz schlagen um die
Maschine sofort auszuschalten!
Zum Entriegeln den Schalter drehen.

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 15
HOB 410PRO
7.3 Absauganschluss
Abrichthobeln:
Der Absauganschluss ist unter dem Abrichttisch.
Dickenhobeln:
Nach dem Umbau auf Dickenhobeln, die Absaughaube umklappen.
Betreiben Sie die Maschine nicht ohne angeschlossener und eingeschalteter Absaugeinrichtung.
Der Absauganschluss hat einen Durchmesser von 120mm.
7.4 Abrichten
Abrichtdicke an der Einstellschraube (A) einstellen.
Hobelwellenabdeckung so einstellen, dass zwischen
Abdeckung und Werkstück ca. 5 mm Abstand bleibt.
Maschine mit Start-Taste (I) einschalten.
Werkstück mit einer Hand gegen den Abrichttisch
drücken.
Werkstück mit der zweiten Hand langsam und
gleichmäßig über die Hobelwelle schieben.
Nach dem Arbeitsvorgang Hobelmaschine mit Stopp-
Taste (O) ausschalten.
Vor weiteren Tätigkeiten warten, bis Hobelwelle still
steht!
A

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 16
HOB 410PRO

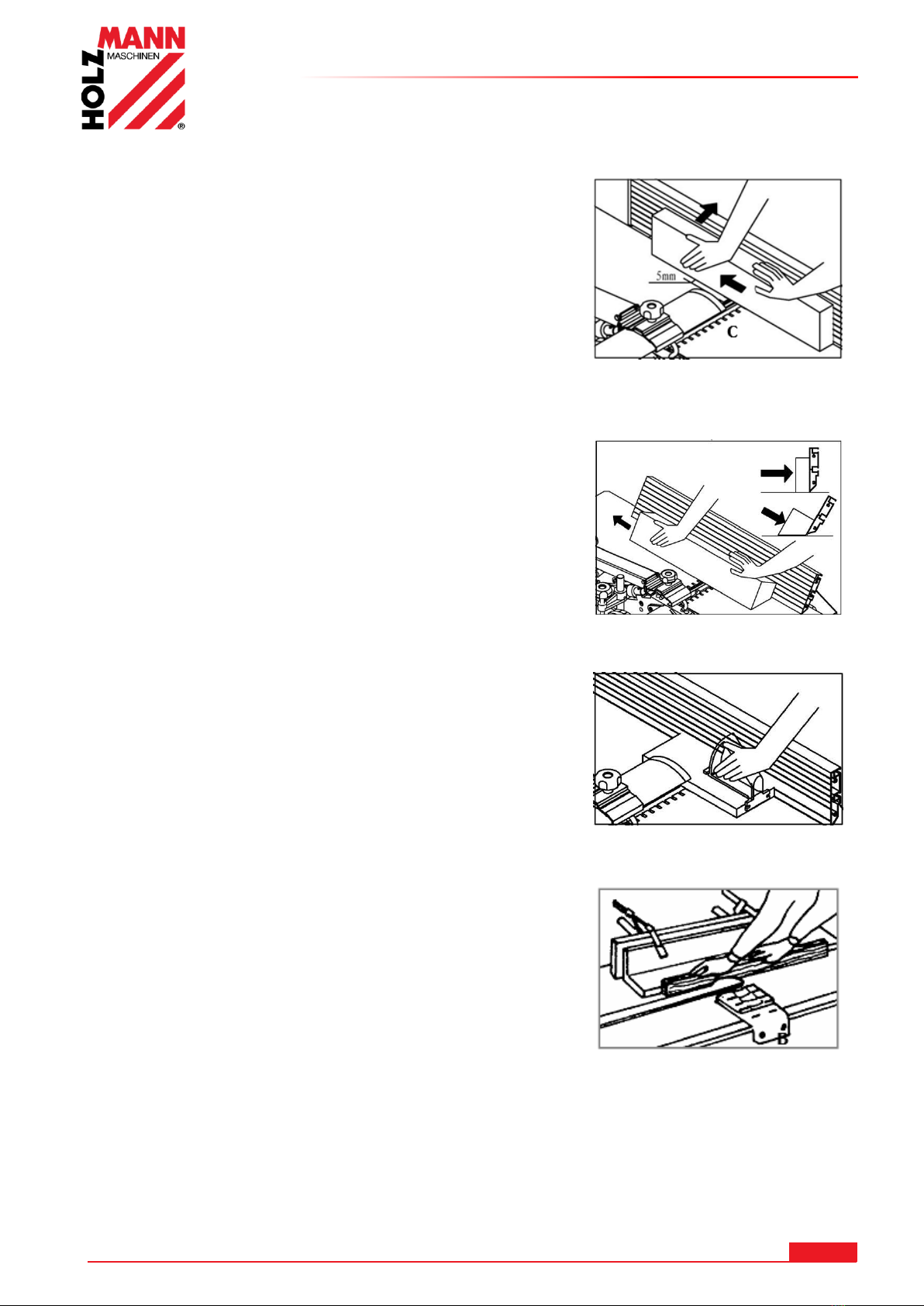

7.4.1 Abrichten von schmalen Werkstücken
Hobelwellenabdeckung (C) so absenken, dass die
Hobelwelle abgedeckt wird.
Hobelwellenabdeckung zum Werkstück verschieben und
mit einem Abstand von ca. 5mm fixieren.
Beim Abrichten das Werkstück mit der schmalen Seite
am Abrichttisch auflegen und mit einer Hand gegen
Anschlag und Abrichttisch drücken.
Werkstück mit der zweiten Hand langsam und
gleichmäßig über die Hobelwelle schieben.
7.4.2 Abrichten mit geschwenktem Winkelanschlag
Hobelwellenabdeckung so absenken, dass die Hobelwelle
abgedeckt wird.
Hobelwellenabdeckung zum Werkstück verschieben und
mit einem Abstand von ca. 5mm fixieren.
Beim Abrichten das Werkstück am Abrichttisch auflegen
und mit einer Hand gegen den Anschlag und Abrichttisch
drücken.
Werkstück mit der zweiten Hand langsam und
gleichmäßig über die Hobelwelle schieben.
7.4.3 Abrichten kurzer Werkstücke
Beim Abrichten von kurzen Werkstücken ist ein
Schiebestock oder ähnliches zu verwenden!
Winkelanschlag und Hobelwellenabdeckung an die Größe
des Schiebstocks anpassen.
Werkstück auflegen und mit Schiebestock langsam und
gleichmäßig über die Hobelwelle schieben.
7.4.4 Abrichten von Werkstücken mit kleinem Querschnitt
Beim Abrichten von Werkstücken mit kleinem Querschnitt
wird ein zusätzlicher Holzwinkel montiert!
Holzwinkel oder ähnliches mit Spannzwingen am
Winkelanschlag wie abgebildet befestigen.
Beim Abrichten das Werkstück am Abrichttisch auflegen
und gegen den zusätzlichen Holzwinkel und Abrichttisch
drücken.
Werkstück langsam und gleichmäßig über die Hobelwelle
schieben.

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17
HOB 410PRO
1
7.5 Dickenhobeln
W A R NU N G
Führen Sie sämtliche Umrüstarbeiten nur bei Trennung vom
elektrischen Netz durch!
Schwere Verletzungen durch unbeabsichtigtes oder automatisches
Aktivieren der Maschine!
H I N WE I S
Zum Dickenhobeln von Werkstücken sind Umbauarbeiten an der
Hobelmaschine notwendig.

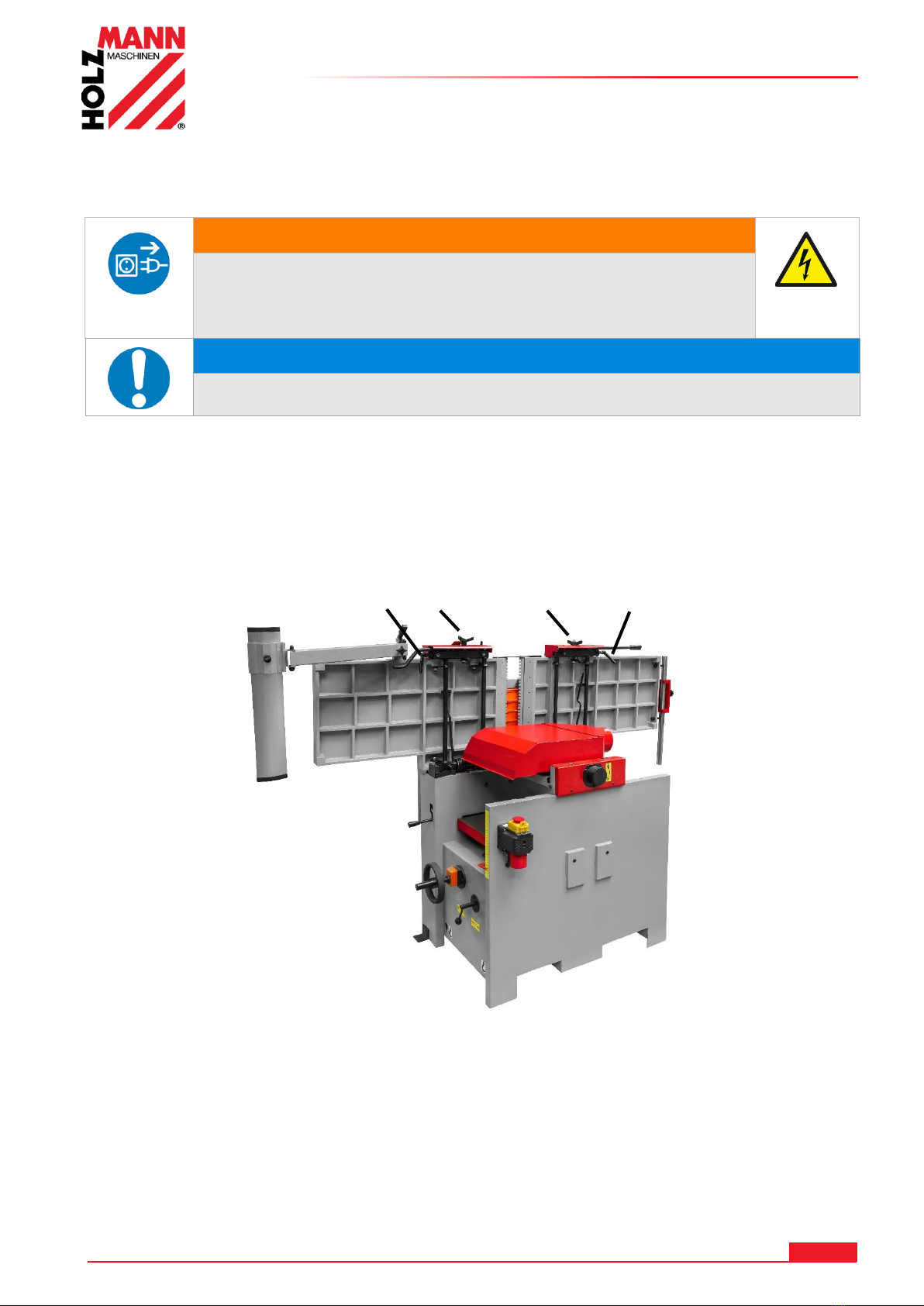

7.5.1 Umbauarbeiten
Winkelanschlag demontieren und Hobelwellenabdeckung schwenken.
Schlauch der Staubabsaugung demontieren.
Arretierung (A) der Abrichttische lösen.
Abrichttische hochklappen und mit dem jeweiligen Hebel (B) fixieren.
Absaughaube umklappen.
Schlauch der Staubabsaugung wieder montieren.
B
B
A
A

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 18
HOB 410PRO

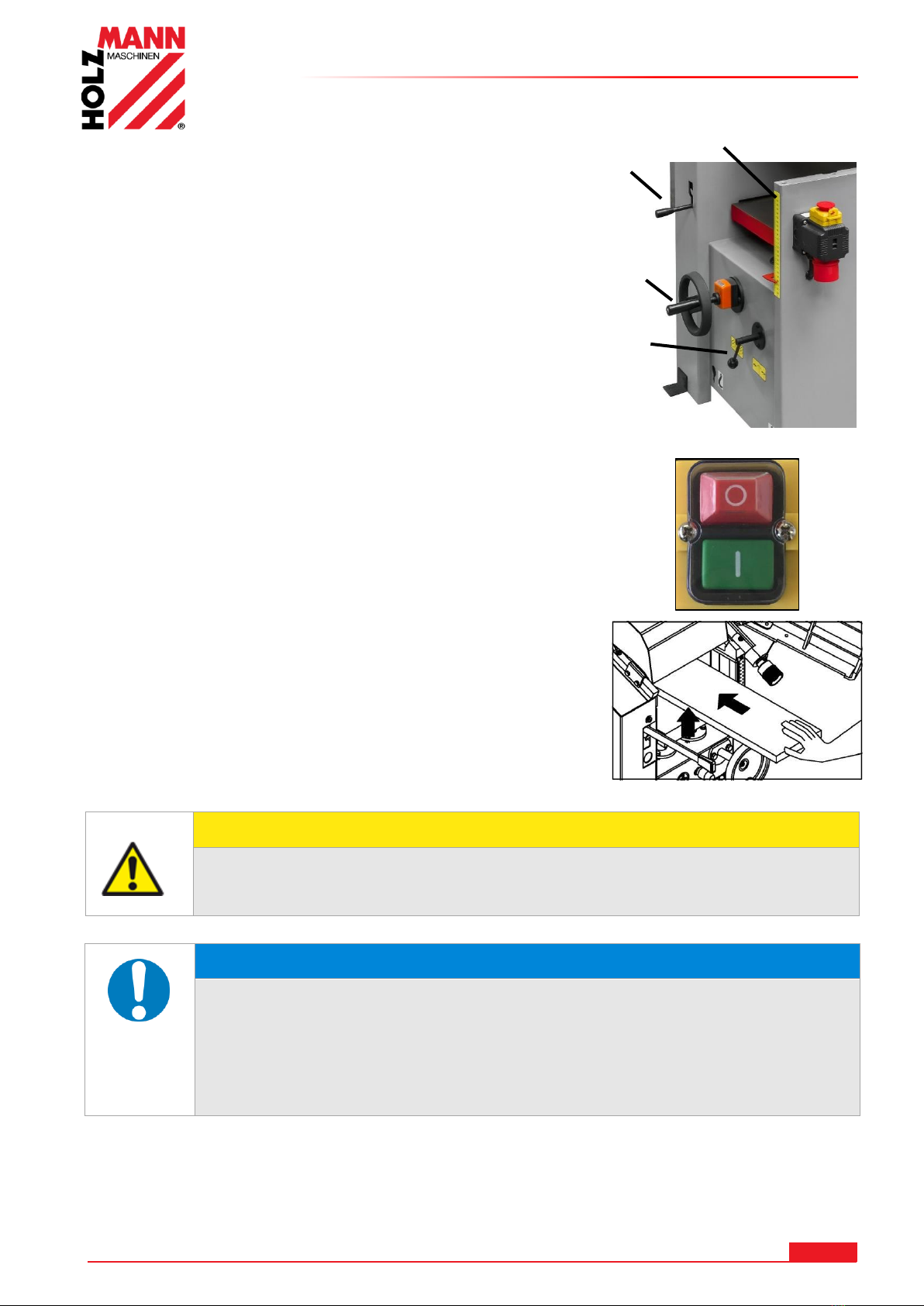

7.5.2 Dickenhobeln von Werkstücken
Tischklemme (B) lockern und gewünschte Höhe des
Dickenhobeltisches mit Handrad (A) einstellen.
Aktuelle Tischhöhe wird an der Skala (C) angezeigt.
Tischhöhe auf Werkstückdicke abzüglich der gewünschten
Spanabnahme einstellen.
Maximale Spanabnahme: 5 mm!
Höhe mit Tischklemme fixieren.
Hebel für Vorschub (D) zum Starten auf die obere Position
bewegen.
Maschine mit Start-Taste (I) einschalten
Werkstück so einlegen, dass die zu bearbeitende Fläche
nach oben zeigt und nach vorne schieben
Das Werkstück wird durch den automatischen Vorschub
durchgezogen
Sobald die Hälfte des Werkstücks bearbeitet wurde, auf die
gegenüberliegende Bedienseite der Maschine wechseln und
das fertige bearbeitete Werkstück aufnehmen
A C H T U NG
Lange, überstehende Werkstücke müssen gestützt werden
Sachschäden und Verletzungen durch Hochschnellen des Werkstücks oder
Kippen der Maschine möglich!
H I N WE I S
Wird das Werkstück durch den automatischen Vorschub nicht mehr
bewegt, das Werkstück manuell herausziehen.
Nach dem Arbeitsvorgang Maschine mit Stopp-Taste ausschalten und
Hebel für Vorschub auf die unter Position stellen.
Vor weiteren Tätigkeiten warten, bis Hobelwelle still steht!
Zum Abrichten muss die Maschine sinngemäß verkehrt zurückgebaut
werden.
A
B
C
D

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19
HOB 410PRO

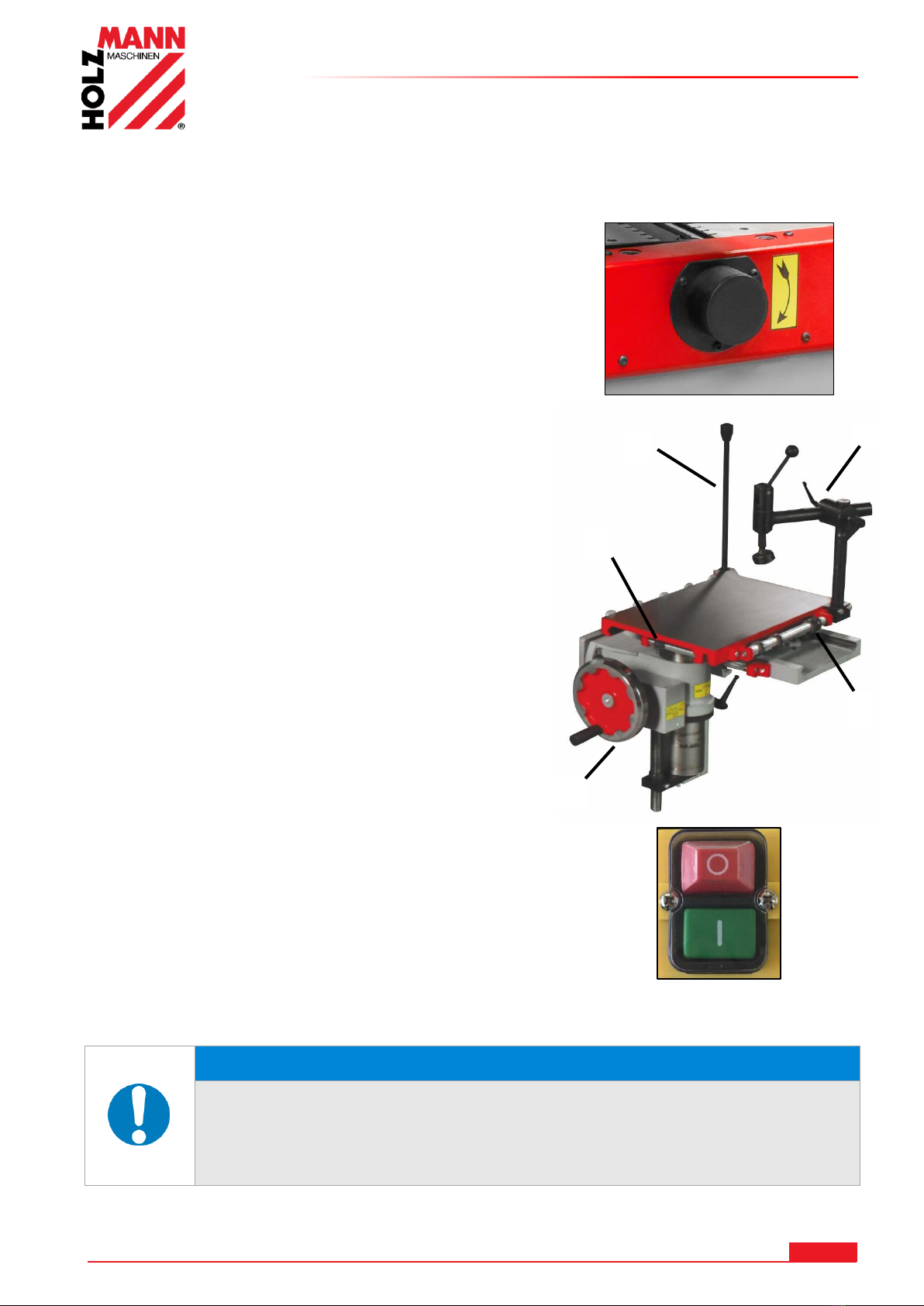

7.6 Arbeiten mit der Langlochbohreinrichtung (optional)
Abdeckung (A) des Bohrfutters abnehmen.
Notwendiges Werkzeug einspannen.
Werkstück am Langlochbohrtisch auflegen.
Werkstück-Spanneinrichtung (B) schwenken, bis der
Spannfuß in der Mitte des Werkstücks aufliegt.
Werkstück durch Drehen des Hebels der
Spanneinrichtung spannen.
Tischhöhe mit Handrad (C) so anpassen, dass das
Fräswerkzeug in der gewünschten Höhe am
Werkstück positioniert ist.
Seitlichen Verfahrweg des Langlochbohrtisches mit
den Anschlagringen (D) einstellen.
Maschine mit der Start-Taste (I) einschalten.
Langlochbohrtisch horizontal mit Bedienhebel (E)
bewegen.
Nach dem Arbeitsvorgang Maschine an der Stopp-
Taste (O) ausschalten.
Vor weiteren Tätigkeiten warten, bis Hobelwelle still
steht!
7.7 Nach dem Betrieb
H I N WE I S
Sind die Arbeiten beendet, muss die Hobelmaschine ausgeschaltet werden:
Maschine mit Stopp-Taste an der Schaltereinheit ausschalten.
Stecker an der Anschlussbox abziehen und so Maschine von der
Spannungsversorgung trennen.
Hobelwellenabdeckung so einstellen, dass die Hobelwelle komplett abgedeckt wird.
A
B
C
D
E
D

WARTUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 20
HOB 410PRO
8WARTUNG
A C H T U NG
Vor Wartungsarbeiten Maschine ausschalten und den
Netzstecker ziehen!
Sachschäden und schwere Verletzungen durch
unbeabsichtigtes Einschalten der Maschine werden so
vermieden!
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung
unterziehen muss.
Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend
beseitigen lassen.
H I N WE I S
Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes
Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und
Verletzungen führen.
Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service
Centern durchgeführt werden.
Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit gefährden.
Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in
einwandfrei leserlichem Zustand sind.
Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen!
Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und muss
gegen den Einfluss von Witterungsbedingungen geschützt werden.
Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen
Verbindungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit
einer dünnen Schicht Schmieröl oder Schmierfett einschmieren.
8.1 Instandhaltung und Wartungsplan
Nach jeder Inbetriebnahme:
Komponente
Tätigkeit
Gesamte Maschine
Hobelmaschine, insbesondere Abrichttische und Dickenhobeltisch
von Spänen säubern.
Hobelwelle
Messer der Hobelwelle auf Abnützung kontrollieren und ggf.
wechseln.
Sicherheitseinrichtungen
Abdeckungen auf Beschädigung und festen Sitz prüfen.
Endschalter für Sicherheitsabschaltung prüfen und ggf. einstellen.
NOT-AUS Taster auf Funktion prüfen.
