HOLZMANN MASCHINEN BSG 13PRO User manual

BSG 13PRO / BSG 30PRO
ELEKTRISCHES BOHRERSCHÄRFGERÄT
ELECTRIC DRILL BIT SHARPENER
Betriebsanleitung und
Sicherheitshinweise vor
Erstinbetriebnahme lesen
und beachten!
Read the operation manual
carefully before first use.
Edition: 01.04.2014 –Revision 00 –CEC- DE/EN
DE
ORIGINAL BETRIEBSANLEITUNG
ELEKTRISCHES
BOHRERSCHÄRFGERÄT
EN
USER MANUAL
ELECTRIC DRILL BIT
SHARPENER

INHALT /INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 2
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO
1INHALT /INDEX
2VORWORT 4
3SICHERHEITSZEICHEN / SAFETY SIGNS 5
4TECHNIK 6
4.1 Komponenten ...................................................................................................... 6
4.2 Technische Daten ................................................................................................ 7
5SICHERHEIT 8
5.1 Bestimmungsmäßige Verwendung ...................................................................... 8
5.2 Sicherheitshinweise ............................................................................................ 9
5.3 Restrisiken .......................................................................................................... 9
6BETRIEB 10
6.1 Bedienung ......................................................................................................... 10
6.1.1 Bohrer in Spannfutter einrichten.....................................................................10
1.1 Bohrer schleifen ................................................................................................ 12
1.2 Bohrer-Freiwinkel –Hinterschliff- schleifen ....................................................... 12
6.1.2 Einstellung Querschneide ...............................................................................13
7WARTUNG 13
7.1.1 Schleifscheibe erneuern.................................................................................14
7.2 Reinigung .......................................................................................................... 14
7.3 Entsorgung........................................................................................................ 15
8FEHLERBEHEBUNG 15
9PREFACE 16
10 TECHNIC 17
10.1 Components .................................................................................................. 17
10.2 Specifications................................................................................................ 18
11 SAFETY 19
11.1 Intended Use................................................................................................. 19
11.2 Security instructions ..................................................................................... 20
11.3 Remaining risk factors .................................................................................. 20

INHALT /INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 3
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO
12 OPERATION 21
12.1 Operation ...................................................................................................... 21
12.1.1 Setting up drill chuck................................................................................21
1.3 Grind drill .......................................................................................................... 23
1.4 Gind drill clearance angle –relief-...................................................................... 23
12.1.2 Setting cross-cutting ................................................................................24
13 MAINTENANCE 25
13.1.1 Renew grinding wheel...............................................................................25
13.2 Cleaning ........................................................................................................ 26
13.3 Disposal ........................................................................................................ 26
14 TROUBLE SHOOTING 26
15 ERSATZTEILE / SPARE PARTS 27
15.1 Ersatzteilbestellung / spare parts order........................................................ 27
16 KONFORMITÄTSERKLÄRUNG / CERTIFICATE OF CONFORMITY 28
17 GARANTIEERKLÄRUNG 29
18 GUARANTEE TERMS 30
19 PRODUKTBEOBACHTUNG 31
PRODUCT EXPERIENCE FORM 31

VORWORT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 4
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO
2VORWORT
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der Bohrerschärfgeräte BSG 13PRO und BSG 30PRO.
Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser
Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden.
Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine
bei, wenn sie an Dritte weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang
wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten
Verletzungen führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige
Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung
übernehmen.
Urheberrecht
© 2014
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone]
[e-mail]

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 5
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO

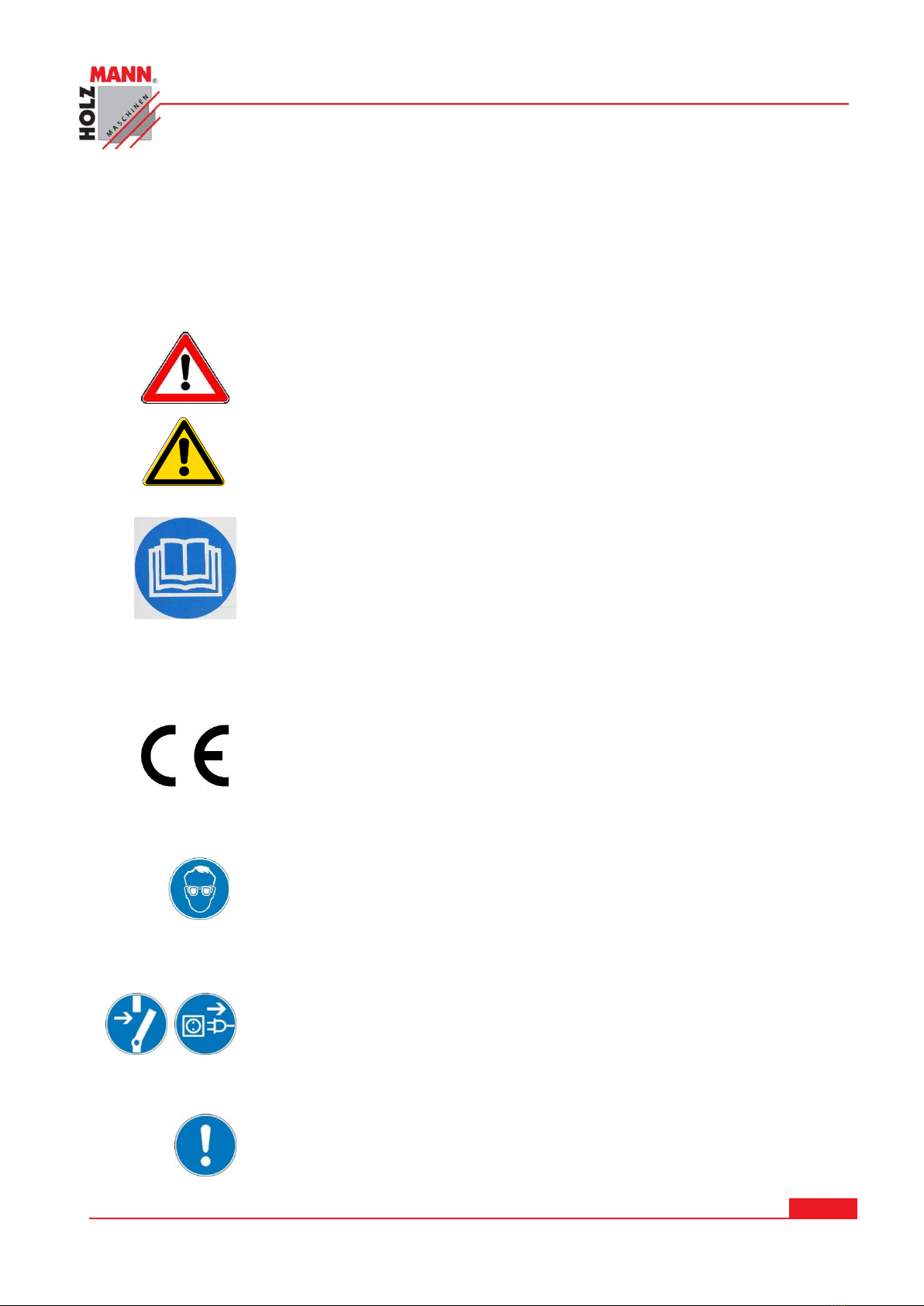

3SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die
Nichtbeachtung der Vorschriften und Hinweise zum Einsatz des
Erdbohrers kann zu schweren Personenschäden und tödliche
Gefahren mit sich bringen.
EN
ATTENTION! Ignoring the safety signs and warnings applied
on the machine as well as ignoring the security and operating
instructions can cause serious injuries and even lead to death.
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und
Wartungsanleitung Ihrer Maschine aufmerksam durch und
machen Sie sich mit den Bedienelementen der Maschine gut
vertraut um die Maschine ordnungsgemäß zu bedienen und so
Schäden an Mensch und Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance
manual carefully and get familiar with the controls in order to
use the machine correctly and to avoid injuries and machine
defects.
DE
CE-KONFORM: Dieses Produkt entspricht den EG-Richtlinien
EN
EC-CONFORM: This product complies with EC-directives
DE
Schutzausrüstung tragen! Das Tragen von Schutzbrille
ist Pflicht.
EN
Protective clothing! The wearing of safety glasses is
mandatory
DE
Maschine vor Wartung und Pausen ausschalten
und Netzstecker ziehen!
EN
Stop and pull out the power plug before any break
and engine maintenance!
DE
Allgemeiner Hinweis
EN
General note

TECHNIK
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 6
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO
4TECHNIK
4.1 Komponenten
Nr.
Beschreibung
1
EIN / AUS - Schalter
2
Einstell-Führung
3
Bohrergrösse Einstellknopf
4
Spannhülsen Lagerung
5
Schleifführung Freifläche –Hinterschliff-
6
Schleifführung Hauptschneide
7
Bohrer Schnittwinkel Einstellskala
8
Spannfutter
1
3
6
5
7
1
3
4
8
7
2
2
4
6
5
BSG 13PRO
BSG 30PRO
2A
Sicherung

TECHNIK
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 7
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO
4.2 Technische Daten
Spezifikation
BSG 13PRO
BSG 30PRO
Netzspannung / Frequenz
230V / 50Hz
230V / 50Hz
Motorleistung
180W
450W
Bohrerdurchmesser
Ø 3 - 13mm
Ø 3 - 30mm
Spitzenwinkel
90° - 135°
90° - 145°
Drehzahl
5300min-1
3000min-1
Diamantschleifscheibe
CBN 200
CBN 200
Gewicht
9,5kg
35kg

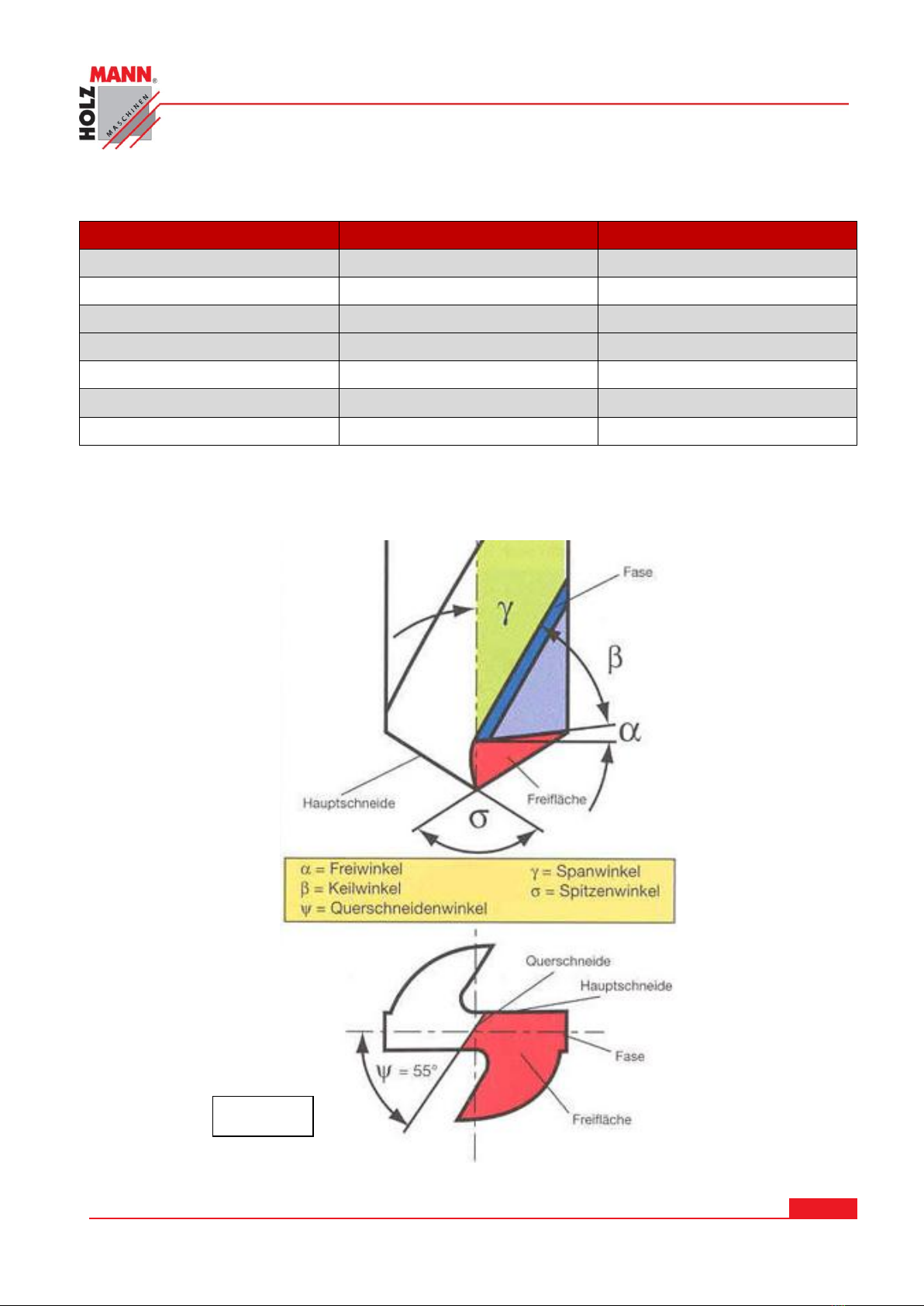

Winkel und Schneiden am Bohrer
Abb. 1

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 8
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO
5SICHERHEIT
5.1 Bestimmungsmäßige Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits-
und gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können,
umgehend beseitigen lassen!
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder
unwirksam zu machen!
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:
Zum Schärfen von Spiralbohrern aus HSS oder Hartmetall;
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine
Verantwortung oder Garantieleistung.
W A R NU N G
Schleifen Sie nur für die Maschine zulässige Bohrer!
Benutzen Sie die Maschine niemals mit defekten oder ohne
montierte trennende Schutzeinrichtung
Die Entfernung bzw. Änderung der Sicherheitskomponenten
können zu Schäden am Gerät und schweren Verletzungen führen!
HÖCHSTE VERLETZUNGSGEFAHR!
Arbeitsbedingungen:
Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:
Feuchtigkeit
max. 70%
Temperatur
von +5°С bis +40°С
Die Maschine ist nicht für den Betrieb im Freien bestimmt.
Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen
bestimmt.
Unzulässige Verwendung:
Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebenen
Grenzen ist nicht zulässig.
Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig
Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in diesem
Handbuch angeführt werden.
Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der Maschine
geeignet sind.
Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen
dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind!

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 9
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO
5.2 Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt
wurden, sind umgehend zu erneuern!
Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners
festlegen und die Verwendung dieser Maschine einschränken!
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind
folgende Hinweise UNBEDINGT zu beachten:
Bei Arbeiten an der Maschine Schutzbrille, tragen!
Vor Wartungsarbeiten oder Einstellarbeiten ist die Maschine von der
Spannungsversorgung zu trennen!
Das Bohrerschärfgerät ist nicht für den Dauereinsatz geeignet. Wird der Motor zu heiß,
schaltet es thermisch bedingt ab. Das Gerät im ausgeschalteten Zustand abkühlen lassen.
Beim Schleifen kommt es zu Funkenbildung. Halten Sie das Bohrerschärfgerät in sicherem
Abstand zu entzündlichen Flüssigkeiten und Materialien.
Vermeiden Sie es, den Schleifstein und das Werkstück unmittelbar nach Gebrauch zu
berühren, da diese sehr heiß werden.
Färbt sich das Werkstück während des Schleifens blau, ist es überhitzt und kann Schaden
nehmen. Kühlen Sie das Werkstück während des Schleifens ggf. regelmäßig in Wasser.
Das Bohrerschärfgerät ist zum Trockenschleifen gedacht und darf mit keinerlei Flüssigkeiten
in Berührung kommen.
Am Gerät befinden sich nur wenige von Ihnen zu wartenden Komponenten.
Reparaturen nur durch den Fachmann durchführen lassen!
Zubehör:
Verwenden Sie nur von HOLZMANN empfohlenes Zubehör!
5.3 Restrisiken
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung
sind folgende Restrisiken zu beachten:
Gehörschäden, sofern keine Vorkehrungen seitens des Benutzers für Gehörschutz getroffen
wurden.
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet
werden, die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungs-
gemäß und von entsprechend geschultem Fachpersonal bedient wird.
Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre
entsprechende technische Eignung/Ausbildung zur Bedienung einer Maschine der wichtigste
Sicherheitsfaktor!

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 10
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO
6BETRIEB
6.1 Bedienung
6.1.1 Bohrer in Spannfutter einrichten
Das Spannfutter (8) aus dem Gerät nehmen.
Spannhülse entsprechend des Bohrerdurchmesser in das Spannfutter einsetzen und die
Spann-Hülse leicht festdrehen.
z.B. für Bohrer 8mm wird die Spannhülse 8 benötigt und diese eingesetzt.
Bohrer wie abgebildet in das Spannfutter einsetzen und mit ca. 10 mm Überstand vorne ganz
leicht festdrehen, sodass der Bohrer noch gedreht werden kann.
Der Bohrergrösse Einstellknopf (Abb. 2) wird auf die Bohrer Größe eingestellt.
–hier z.B. 8mm-
Spannfutter mit Bohrer in die Einstell Führung durch leichtes Drehen ganz in die Einstell-
Führung (2) einsetzten. (Abb. 3)
Abb. 2
Abb. 3
Bohrer Ø

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 11
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO

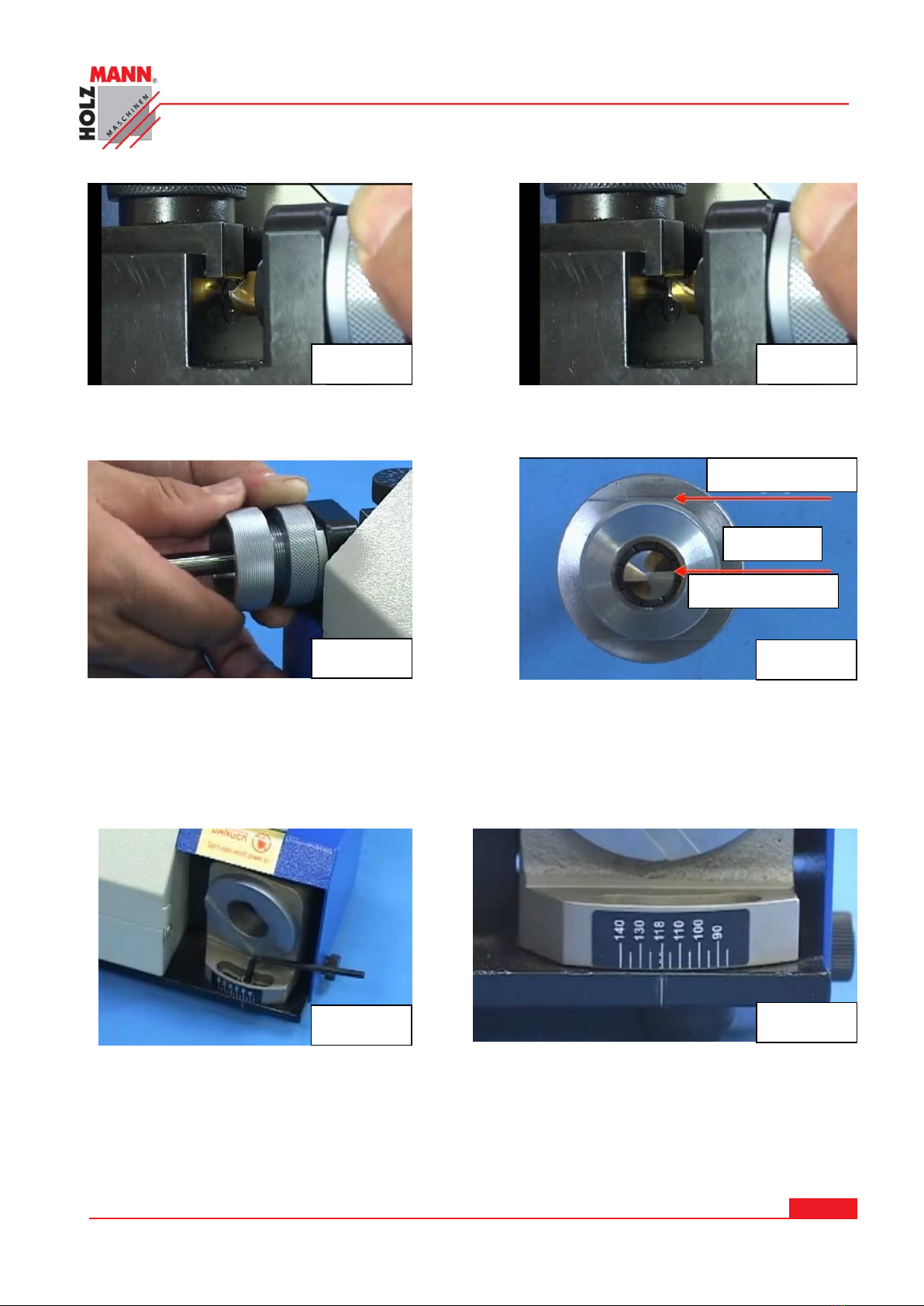

Bohrer im Spannfutter nach vorne schieben und mit Hauptschneide im Uhrzeigersinn (Abb. 4)
bis zum Anschlag drehen. (Abb. 5)
In dieser Position den Bohrer in der Spannzange mit der rechten Hand im Uhrzeigersinn
festdrehen. (Abb. 6)
Die Führungskante des Spannfutter und die Hauptschneide des Bohrers sollten 2 parallele
Linien sein ! (Abb. 7)
Der Spitzenwinkel des Bohrers kann mit der Einstellung (Abb. 8) auf die geeignete Gradzahl
eingestellt werden.
Bei normalen HSS Bohrern beträgt diese 118° wie auf Abb. 9 zu sehen.
Abb. 5
Abb. 4
Abb. 6
Führungskante
Hauptschneide
Parallel
Abb. 7
Abb. 8
Abb. 9

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 12
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO
1.1 Bohrer schleifen
Gerät mit EIN / AUS –Schalter (1) einschalten
Spannfutter in Schleifführung (6) vorsichtig einsetzen.
ACHTUNG: Spannfutter-Führungskante ganz in die Führungsnut einsetzen. (Abb. 10)
Drehen Sie das Spannfutter in der Schleifführung leicht nach links und rechts hin und her bis
kein Schleifen mit Schleifgeräusch mehr erfolgt.
Ziehen Sie das Spannfutter aus der Schleifführung und drehen es um 180°.
Setzen Sie das Spannfutter wieder ein und wiederholen Sie den Vorgang bis kein
Schleifgeräusch mehr hörbar ist.
Schalten Sie das Bohrerschärfgerät am EIN /AUS Schalter aus.
Ziehen Sie das Spannfutter aus der Führung und öffnen Sie den Fixiergriff am Spannfutter.
1.2 Bohrer-Freiwinkel –Hinterschliff- schleifen
Gerät mit Schalter EIN einschalten.
Spannfutter in Schleifführung Freifläche (5) einsetzen. Führungskante richtig in Führung
setzen. (Abb. 11)
Drehen Sie das Spannfutter in der Ausspitzführung nach links und rechts hin und her bis kein
Schleifen mit Schleifgeräusch mehr erfolgt.
Ziehen Sie das Spannfutter aus der Schleifführung und drehen es um 180°.
Setzen Sie das Spannfutter wieder ein und wiederholen Sie den Vorgang.
Schalten Sie das Bohrerschärfgerät am EIN/AUS Schalter aus.
Ziehen Sie das Spannfutter aus der Führung und öffnen Sie die Spannzange am Spannfutter.
Entnehmen Sie den fertig geschliffenen Bohrer.
Abb. 10
Abb. 11

WARTUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 13
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO
6.1.2 Einstellung Querschneide
Mit dem Innensechskantschlüssel können Sie die Größe der Querschneide einstellen. (Abb. 12)
7WARTUNG
A C H T U NG
Vor Wartungsarbeiten Maschine ausschalten und den
Netzstecker ziehen!
Sachschäden und schwere Verletzungen durch
unbeabsichtigtes Einschalten der Maschine werden so
vermieden!
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer
Instandhaltung unterziehen muss.
Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend
beseitigen lassen.
H I N WE I S
Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes
Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und
Verletzungen führen.
Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service
Centern durchgeführt werden.
Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit
gefährden.
Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in
einwandfrei leserlichem Zustand sind.
Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen!
Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und
muss gegen den Einfluss von Witterungsbedingungen geschützt werden.
Abb. 12
Querschneide
mittel
klein
groß

WARTUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 14
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO
Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen
Verbindungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit
einer dünnen Schicht Schmieröl oder Schmierfett einschmieren.
7.1.1 Schleifscheibe erneuern
ACHTUNG: Trennen Sie das Bohrerschärfgerät vom Stromnetz !
Benutzen Sie beim Festhalten der Schleifscheibe geeignete Sicherheitshandschuhe !
Entfernen Sie die Schleifstaubabdeckung durch Lösen der seitlichen Rändelschraube.
Mit einem Inbusschlüssel lösen Sie die Inbusschraube und entnehmen das Lüfterrad und die
Schleifscheibe.
Setzen Sie die neue Schleifscheibe auf die Welle und setzen das Lüfterrad anschließend dazu.
Ziehen Sie die Inbusschraube handfest an
7.2 Reinigung
Nach jeder Inbetriebnahme muss die Maschine und alle ihre Teile gründlich gereinigt werden.
H I N WE I S
Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder
Scheuermitteln führt zu Sachschäden an der Maschine!
Daher gilt: Bei der Reinigung nur Wasser und wenn notwendig milde
Reinigungsmittel verwenden!
Blanke Flächen der Maschine gegen Korrosion mit handelsüblichen Mitteln imprägnieren.
Bewahren Sie das Gerät an einem trockenen Ort auf. Lagern Sie das Gerät für längere
Aufbewahrungszeiträume an einem trockenen Ort auf. Lassen Sie das Gerät immer abkühlen,
bevor Sie sie einlagern.
Inbusschraube

FEHLERBEHEBUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 15
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO
7.3 Entsorgung
Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen
Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten.
Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder gleichwertiges Gerät
kaufen, ist dieser verpflichtet, Ihre alte fachgerecht zu entsorgen.
8FEHLERBEHEBUNG
BEVOR SIE DIE ARBEIT ZUR BESEITIGUNG VON DEFEKTEN BEGINNEN, TRENNEN SIE
DIE MASCHINE VON DER STROMVERSORGUNG.
Fehler
Mögliche Ursache
Behebung
Bohrer wird nicht gut
geschliffen
Schleifscheibe abgenutzt
Schleifscheibe austauschen
Gerät funktioniert nicht
Gerätesicherung defekt
Austausch Sicherung (2A)

PREFACE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 16
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO
9PREFACE
Dear Customer!
This manual contains information and important instructions for the installation and correct use
of the electric drill bit sharpener BSG 13PRO and BSG 30PRO.
Following the usual commercial name of the device (see cover) is substituted in this manual with
the name "machine".
This manual is part of the product and shall not be stored separately from the product. Save it
for later reference and if you let other people use the product, add this instruction manual to the
product.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the product and
prevents misunderstanding and damages of product and the user’s health.
Due to constant advancements in product design, construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts.
Claims from transport damage or missing parts must be placed immediately after
initial product receipt and unpacking before putting the product into operation.
Please understand that later claims cannot be accepted anymore.
Copyright
© 2014
This document is protected by international copyright law. Any unauthorized duplication,
translation or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Austria!
CUSTOMER SERVICE CONTACT
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone]
[email protected]

TECHNIC
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 17
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO
10 TECHNIC
10.1 Components
Nr.
Description
1
ON / OFF switch
2
Setting guide
3
Drill Size adjustment
4
Adapter sleeves storage
5
Honing guide open space –relief-
6
Honing guide main cutting edge
7
Drill cutting angle adjustment scale
8
Chuck
1
3
6
5
7
1
3
4
8
7
2
2
4
6
5
BSG 13PRO
BSG 30PRO
2A fuse

TECHNIC
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 18
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO
10.2 Specifications
Specification
BSG 13PRO
BSG 30PRO
Mains voltage / frequency
230V / 50Hz
230V / 50Hz
Engine power
180W
450W
Drill diameter
Ø 3 - 13mm
Ø 3 - 30mm
Leading edge angle
90° - 135°
90° - 145°
Speed
5300min-1
3000min-1
Diamond grinding wheel
CBN 200
CBN 200
Weight
9,5kg
35kg
Angle and cutting at the drill
Fig. 1
Main cutting edge
Open space
chamfer
Cross-cutting
Main cuttin edge
chamfer
Open space
α = Freiwinkel γ = rake angle
β = wedge angle σ= tip angle
Ψ = Chisel edge angle

SAFETY
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 19
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO
11 SAFETY
11.1 Intended Use
The machine must only be used for its intended purpose! Any other use is deemed to be a case
of misuse.
To use the machine properly you must also observe and follow all safety regulations, the
assembly instructions, operating and maintenance instructions lay down in this manual.
All people who use and service the machine have to be acquainted with this manual and must be
informed about the machine's potential hazards.
It is also imperative to observe the accident prevention regulations in force in your area.
The same applies for the general rules of occupational health and safety.
The machine is used for:
Sharpening of twist drills made of HSS or carbide.
Any manipulation of the machine or its parts is a misuse, in this case HOLZMANN-
MASCHINEN and its sales partners cannot be made liable for ANY direct or indirect
damage.
Even when the machine is used as prescribed it is still impossible to eliminate certain residual
risk factors.
W A R NI N G
Sharp only drills allowable for this machine!
Use the machine never with defective or without mounted guard
HIGHEST RISK OF INJURY!
Ambient conditions
The machine may be operated:
humidity
max. 70%
temperature
+5°С to +40°С (+41°F to +104°F)
The machine shall not be operated outdoors or in wet or damp areas.
The machine shall not be operated in areas exposed to increased fire or explosion hazard.
Prohibited use
The operation of the machine outside the stated technical limits described in this manual is
forbidden.
Operation of the machine function without emergency stop button or impeller box with open
doors is prohibited.
The use of the machine not according with the required dimensions is forbidden.
The use of the machine not being suitable for the use of the machine and not being certified
is forbidden.
Any manipulation of the machine and parts is forbidden.
The use of the machine for any purposes other than described in this user-manual is
forbidden.
The unattended operation on the machine during the working process is forbidden!
It is not allowed to leave the immediate work area during the work is being performed.

SAFETY
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Seite 20
ELEKTRISCHES BOHRERSCHÄRFGERÄT / ELECTRIC DRILL BIT SHARPENER BSG 13PRO –BSG 30PRO
11.2 Security instructions
Missing or non-readable security stickers have to be replaced immediately!
To avoid malfunction, machine defects and injuries, read the following security instructions!
The locally applicable laws and regulations may specify the minimum age of the operator and
limit the use of this machine!
Use personal safety equipment: The wearing of safety glasses is
mandatory
Always disconnect the machine prior to any actions performed at the
machine.
The drill bit sharpening device is not suitable for continuous use. If the engine is too hot, it
switches from thermally conditioned. The device is switched off, let them cool.
When it comes to grinding sparks. Hold the drill sharpener at a safe distance from flammable
liquids and materials.
Avoid touching the grinding stone and the workpiece immediately after use because they are
very hot.
The workpiece during grinding turns blue, it may overheat and suffer damage. Cool the
workpiece during grinding, optionally in regular water.
The drill sharpener is designed for dry grinding and may come in contact with any liquids.
The machine does not require extensive maintenance.
Repairing shall be performed by trained professionals only.
Accesories: Use only accesories recommended by HOLZMANN-Maschinen and its sales
partners.
11.3 Remaining risk factors
Even if the machine is used as required it is still impossible to eliminate certain residual risk
factors totally. The following hazards may arise in connection with the machine´s construction
and design:
•Hearing, unless arrangements have been made by the user for hearing protection.
These risks can be minimized if all safety rules are applied, the machine is properly maintained
and serviced the machine as intended and is serviced by a trained service professional.
Despite all the safety devices and remains her good common sense and your appropriate
technical qualification / training on the operation of a machine of the most important safety
factor!
