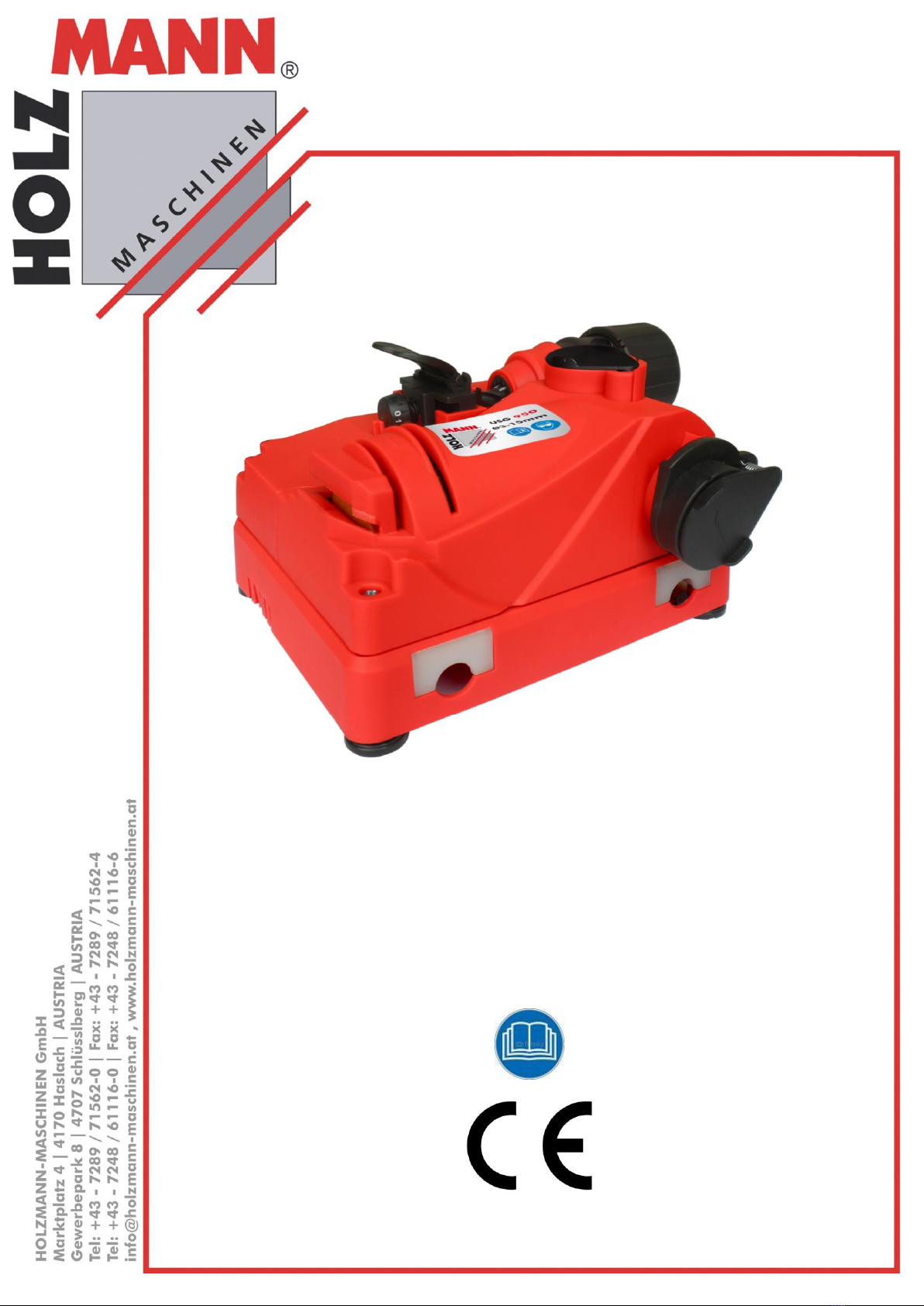

HOLZMANN MASCHINEN USG 950 User manual

USG 950
UNIVERZÁLNÍ OSTŘIČKA
MUTLI FUNCTION SHARPENER
Přečtěte si tento návod na
obsluhu a dodržujte
bezpečnostní pokyny!
Technické změny a tiskové
chyby vyhrazeny!
Read the operation manual
carefully before first use!
Technical data subject to
changes, errors excepted!
Vydání: 15.06.2015 –Revize 00 –GBR - CZ/EN
CZ
NÁVOD NA OBSLUHU
UNIVERZÁLNÍ OSTŘIČKA
EN
USER MANUAL
MUTLI FUNCTION
SHARPENER

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 2
Univerzální ostřička USG 950
1OBSAH /INDEX
1OBSAH /INDEX 2
2BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS 4
3TECHNIKA / TECHNIC 5
3.1 Komponenty / components ................................................................................. 5
3.2 Technické údaje / technical details ..................................................................... 6
4PŘEDMLUVA 7
5BEZPEČNOST 8
5.1 Účel použití ......................................................................................................... 8
5.1.1 Provozní podmínky: ....................................................................................... 8
5.2 Nedovolené použití.............................................................................................. 8
5.3 Bezpečnostní pokyny........................................................................................... 9
5.4 Další rizika .......................................................................................................... 9
6PROVOZ 10
6.1 Vložení vrtáku do ostřiče................................................................................... 10
6.2 Broušení vrtáku ................................................................................................. 12
6.3 Broušení hřbetu vrtáku...................................................................................... 12
6.4 Broušení nožů ................................................................................................... 13
6.5 Broušení nůžek.................................................................................................. 13
6.6 Vyprázdnění zásobníku s brusným prachem...................................................... 13
7ÚDRŽBA 14
7.1 Výměna brusného kotouče ................................................................................ 14
7.2 Čištění ............................................................................................................... 15
7.3 Likvidace ........................................................................................................... 15
8PREFACE 16
9SAFETY 17
9.1 Intended use ..................................................................................................... 17
9.2 Prohibited use ................................................................................................... 17
9.3 Security Instructions......................................................................................... 18

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 3
Univerzální ostřička USG 950
Residual risk factors ................................................................................................ 18
10 OPERATION 19
10.1 Setting drill in chuck ..................................................................................... 19
10.2 Grind drill ...................................................................................................... 21
10.3 Grind drill clearance angle ............................................................................ 21
10.4 sharpen knives.............................................................................................. 22
10.5 sharpen scissors ........................................................................................... 22
10.6 Remove dust collection boxes ....................................................................... 22
11 MAINTENANCE 23
11.1 Replace the grinding wheel ........................................................................... 23
11.2 Cleaning ........................................................................................................ 24
11.3 Disposal ........................................................................................................ 24
12 NÁHRADNÍ DÍLY / SPARE PARTS 25
12.1 Objednávky náhradních dílů / spare parts order........................................... 25
12.2 Rozpadový výkres a kusovník / Explosion drawing and spare part list ......... 26
13 PROHLÁŠENÍ O SHODĚ / CE-CERTIFICATE OF CONFORMITY 26
14 ZÁRUČNÍ PODMÍNKY 28
15 GUARANTEE TERMS 29
16 SLEDOVÁNÍ VÝROBKU 30
PRODUCT EXPERIENCE FORM 30

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 4
Univerzální ostřička USG 950
2BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS
CZ
BEZPEČNOSTNÍ SYMBOLY
VÝZNAM
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
CZ
VÝSTRAHA!Dbejte bezpečnostních symbolů! Nedodržování předpisů a
pokynů může vést k těžkým poraněním osob nebo dokonce smrtelným úrazům.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the machine
as well as ignoring the security and operating instructions can cause serious
injuries and even lead to death.
CZ
PŘEČTĚTE SI TENTO NÁVOD!Přečtěte si řádně návod na obsluhu a
údržbu Vašeho stroje a dobře se seznamte s ovládacími prvky stroje, aby byl
tento řádně obsluhován a předešlo se tak škodám na stroji a zraněním osob.
EN
READ THE MANUAL! Read the user and maintenance manual carefully and
get familiar with the controls n order to use the machine correctly and to avoid
injuries and machine defects.
CZ
Používejte ochranné prostředky!
EN
Wear protective equipment
CZ
Stroj před úkonem údržby nebo před přestávkou v práci
vypněte a odpojte ze sítě!
EN
Stop and pull out the power plug before any break and
engine maintenance!
CZ
CE-SHODA! - Tento výrobek je v souladu se směrnicemi ES.
EN
CE-Conformal! - This product complies with the EC-directives.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 5
Univerzální ostřička USG 950
3TECHNIKA / TECHNIC

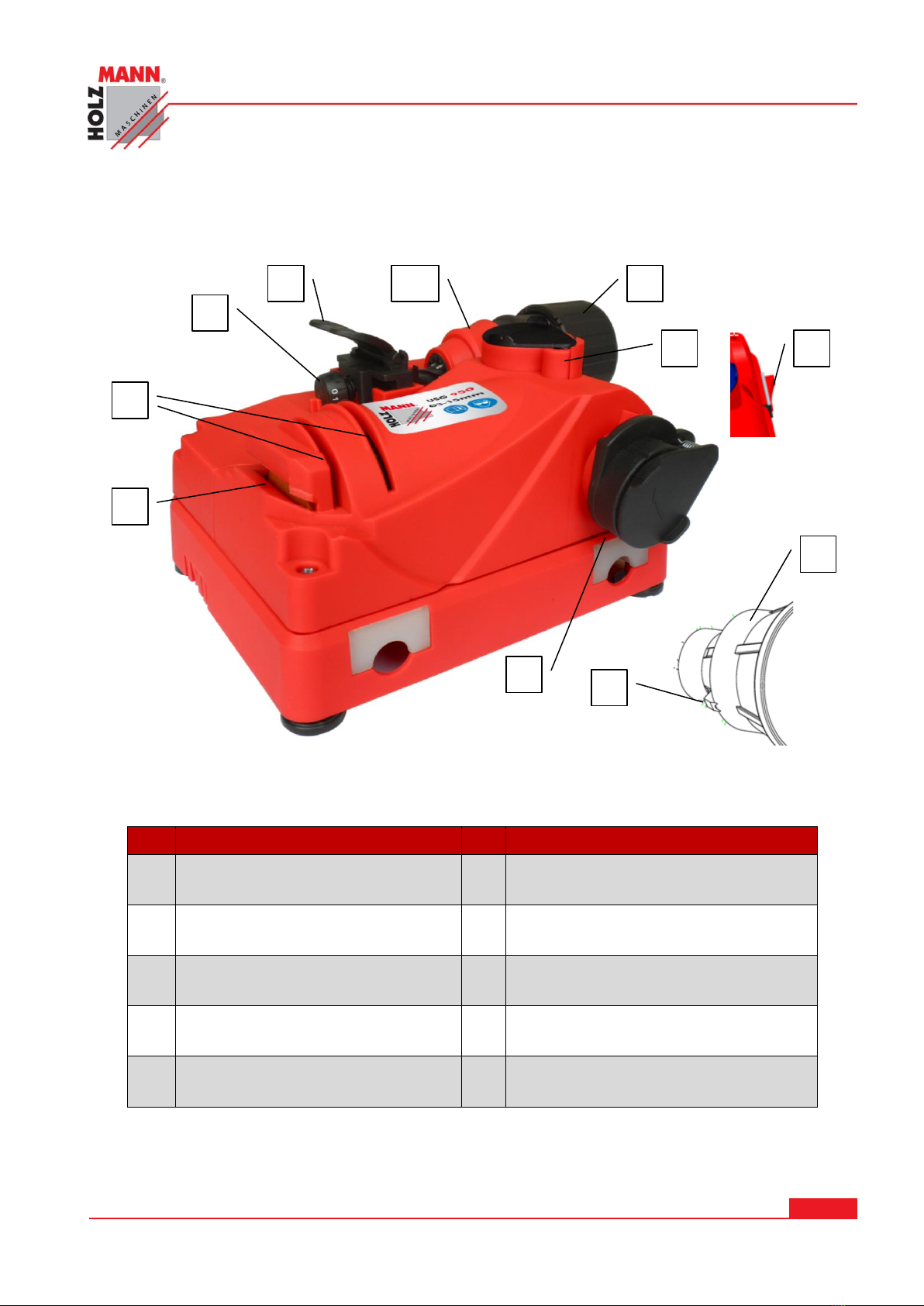

3.1 Komponenty / components
Čís.
Název / Description
Čís.
Název / Description
1
Vypínač ZAPNUTO - VYPNUTO
ON- OFF Switch
6
Nastavení úběru při broušení
Adjusting grinding decrease
2
Upínací tlačítko
Clamp button
7
Žebro proti protáčení kleštiny
Rotation restriction rib
3
Vedení hřbetu vrtáku
Free angle guide
8
Ostřič nožů
Knife sharpener
4
Upínací kleštiny
chuck
9
Ostřič nůžek
Scissors sharpening
5
Vedení broušení hlavního ostří
Grinding hole main cutting edge
10
Nastavení vedení
Setting guide
5
7
2
1
3
4
6
9
8
4
10

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 6
Univerzální ostřička USG 950
3.2 Technické údaje / technical details
Specifikace / Specification
Hodnota / value
Jmenovité napětí / Mains connection
230V / 50Hz
Výkon / power
150 W
Otáčky / speed
5500 min-1
Průměr vrtáku / drill diameter
3 - 13 mm
Rozměr / dimension
200 x 180 x 115 mm
Hmotnost / weight
1,62 kg
Hladina akustického tlaku LPA
/Sound pressure level LPA
82 dB(A)
Hladina akustického výkonu LWA
/Sound power level LWA
95 dB(A)
Technické změny vyhrazeny!

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 7
Univerzální ostřička USG 950
4PŘEDMLUVA
Vážený zákazníku!
Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu
univerzální ostřičky USG 950.
Obchodní označení výrobku bude pro účel tohoto návodu zkráceno na „přístroj“.
Tento návod na obsluhu je nedílnou součástí přístroje a musí být u něj uchován pro
případné pozdější použití.
Pokud přístroj předáváte třetí osobě, vždy návod přiložte!
Dodržujte bezpečnostní pokyny!
Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní práci s
přístrojem a pomůže předcházet chybám a případným škodám. Dodržujte bezpečnostní pokyny a
dbejte výstrah. Opomíjení bezpečnostních pokynů může vést k vážným škodám na zdraví apod.
Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu
mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě
informujte.
Technické změny vyhrazeny!
Po dodání zkontrolujte bezodkladně stav zboží a v případě neshod a poškození
zaznamenejte tyto okamžitě do přepravního listu! Škody způsobené přepravou musí být
nahlášeny přímo u nás nejpozději do 24 hodin od dodání.
Na pozdější reklamace nebude brát společnost Holzmann zřetel.
Autorské právo
© 2015
Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají
nedotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána.
Místo soudu je ve správním území Linz nebo příslušný soud pro 4170 Haslach.
Kontakt na služby zákazníkům
HOLZMANN MASCHINEN
4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
Fax [phone] - 4
[e-mail]

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 8
Univerzální ostřička USG 950
5BEZPEČNOST
5.1 Účel použití
Přístroj se smí používat pouze v bezvadném technickém stavu, při dodržení všech pokynů k
provozu a bezpečnostních pokynů, při vědomí nebezpečnosti přístroje! Závady, které mohou
ovlivnit bezpečnost přístroje, ihned odstraňte!
Je obecně zakázáno měnit nebo odstraňovat bezpečnostní prvky a zařízení přístroje!
5.1.1 Provozní podmínky:
Přístroj je určen pro práci za následujících provozních podmínek:
Vlhkost
max. 70%
Teplota
od +5°С do +40°С
Přístroj není určen pro venkovní provoz.
Přístroj není určen pro provoz v místech s rizikem exploze.
5.2 Nedovolené použití
Provoz přístroje za podmínek přesahujících rámec použití uvedený v tomto návodu není
dovolen.
Není dovoleno opracování obrobků, které nejsou výslovně uvedeny v tomto
návodu na obsluhu.
Není dovolené použití nástrojů, které nejsou schválené pro přístroj USG 950.
Provoz přístroje způsobem a k účelům, které neodpovídají 100% pokynům v tomto návodu,
je výslovně zakázán.
Nenechávejte přístroj nikdy bez dozoru, především, pokud se v jeho blízkosti nacházejí děti!
Za škody a zranění způsobená jiným než ke svému účelu určenému použití přístroje
nenese společnost HOLZMANN-MASCHINEN jakoukoliv odpovědnost nebo záruku.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 9
Univerzální ostřička USG 950
5.3 Bezpečnostní pokyny
Pro zabránění vadné funkce stroje, jeho poškození nebo škodám na zdraví dbejte VŽDY
následujících pokynů:
Dodržujte bezpečnostní pokyny a pravidelně kontrolujte kompletnost
bezpečnostních štítků!
Výstražné štítky a/nebo nálepky na přístroji, které jsou již nečitelné nebo chybějí,
musejí být okamžitě obnoveny!
Při práci s přístrojem používejte ochranné brýle!
Před údržbou nebo seřizováním odpojte přístroj od přívodu elektrického
napětí!
Univerzální ostřička není určena pro použití po delší časový úsek. Pokud se motor příliš
zahřeje, teplotní čidllo ho vypne. Stroj nechte ve vypnutém stavu vychladnout.
Při broušení se tvoří jiskry. Udržujte proto ostřičku v bezpečné vzdálenosti od vznětlivých
kapalin a materiálů.
Vyvarujte se kontaktu s brusným kotoučem nebo obrobkem po použití, protože jsou velice
horké.
Pokud se obrobek při broušení zbarvuje do modra, je přehřátý a může způsobit škody.
Obrobek při broušení pravidelně chlaďte např. v chladící kapalině.
Univerzální ostřička je konstruována pro suché broušení a nesmí proto přijít do kontaktu s
kapalinami.
Na přístroji se nachází pouze několik málo komponent, které vyžadují údržbu.
Opravy svěřte výhradně odbornému servisu!
Příslušenství:
Používejte pouze příslušenství doporučené společností HOLZMANN!
5.4 Další rizika
I přes dodržování bezpečnostních předpisů a pokynů pro správné použití přístroje hrozí další
rizika:
Poškození sluchu, pokud stran uživatele nebyla učiněna preventivní opatření pro řádnou
ochranu sluchu.
Tato rizika je možné minimalizovat při dodržování všech bezpečnostních pokynů, pokynů
k údržbě a péči o přístroj a při vhodném používání přístroje zaškolenou obsluhou.
Přes veškeré ochranné pomůcky a bezpečnostní výbavu přístroje jsou Vaše koncentrace na
práci a technické předpoklady pro obsluhu USG 950 tím nejdůležitějším bezpečnostním
faktorem!

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 10
Univerzální ostřička USG 950
6PROVOZ

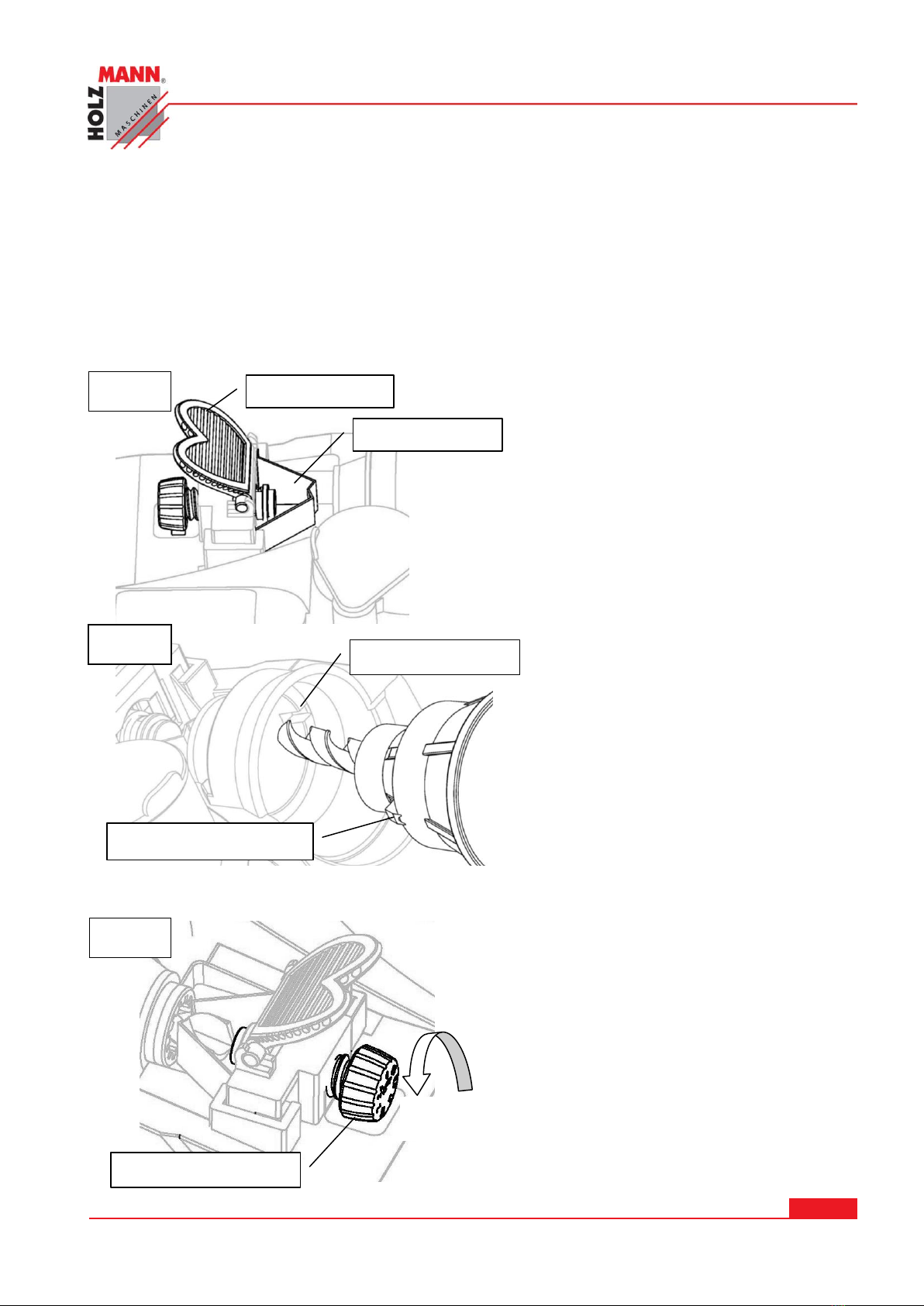

6.1 Vložení vrtáku do ostřiče
Upínací kleštiny (4) vyjměte z ostřiče.
Aretaci otáčením proti chodu hodinových ručiček povolte, až do dosažení požadované
velikosti vrtáku.
Vrták nasaďte do upínací kleštiny (4) a mírně otočte aretací.
Upínací pružinu otevřete stlačením
upínacího tlačítka
Upínací kleštiny při dolů stlačeném
upínacím tlačítku nasaďte do nastavení
vedení.
POZOR: Obě žebra zamezující
protáčení naveďte do obou
ustavovacích drážek
Pomocí ustavovacího kolečka nastavíte
úběr broušení (sílu) materiálu.
menší úběr při normálním
broušení.
větší úběr při poškozeném vrtáku.
"+" znamená odstranění více materiálu
"-" znamená, že bude odstraněno méně
materiálu.
A
B
Upínací tlačítko
Upínací pružina
Obr. A
Drehbegrenzungsrippe
Ustavovací drážka
Nut
Fig. B
_
+
Ustavovací kolečko
Obr. C
Žebro proti protáčení
Obr. B

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 11
Univerzální ostřička USG 950
Upínací tlačítko (2) za mírného
otáčení na konci vrtáku pomalu
uvolněte a přitom sevřete upínací
pružinu v drážce.
Vrták musí být dokonale vyrovnaný,
tak jako na Obr. D.
Vrták držte na dorazové desce a
pomocí zajišťovací rukojeti pevně
otáčejte ve směru chodu
hodinových ručiček.
Upínací kleštiny při stlačeném
upínacím tlačítku (2) vytáhněte z
nastavení vedení (10)
E
úzké místo na
upínací drážce
Hrot vrtáku zcela
přilehlý
Obr. D
Obr. E
Zajišťovací rukojeť

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 12
Univerzální ostřička USG 950

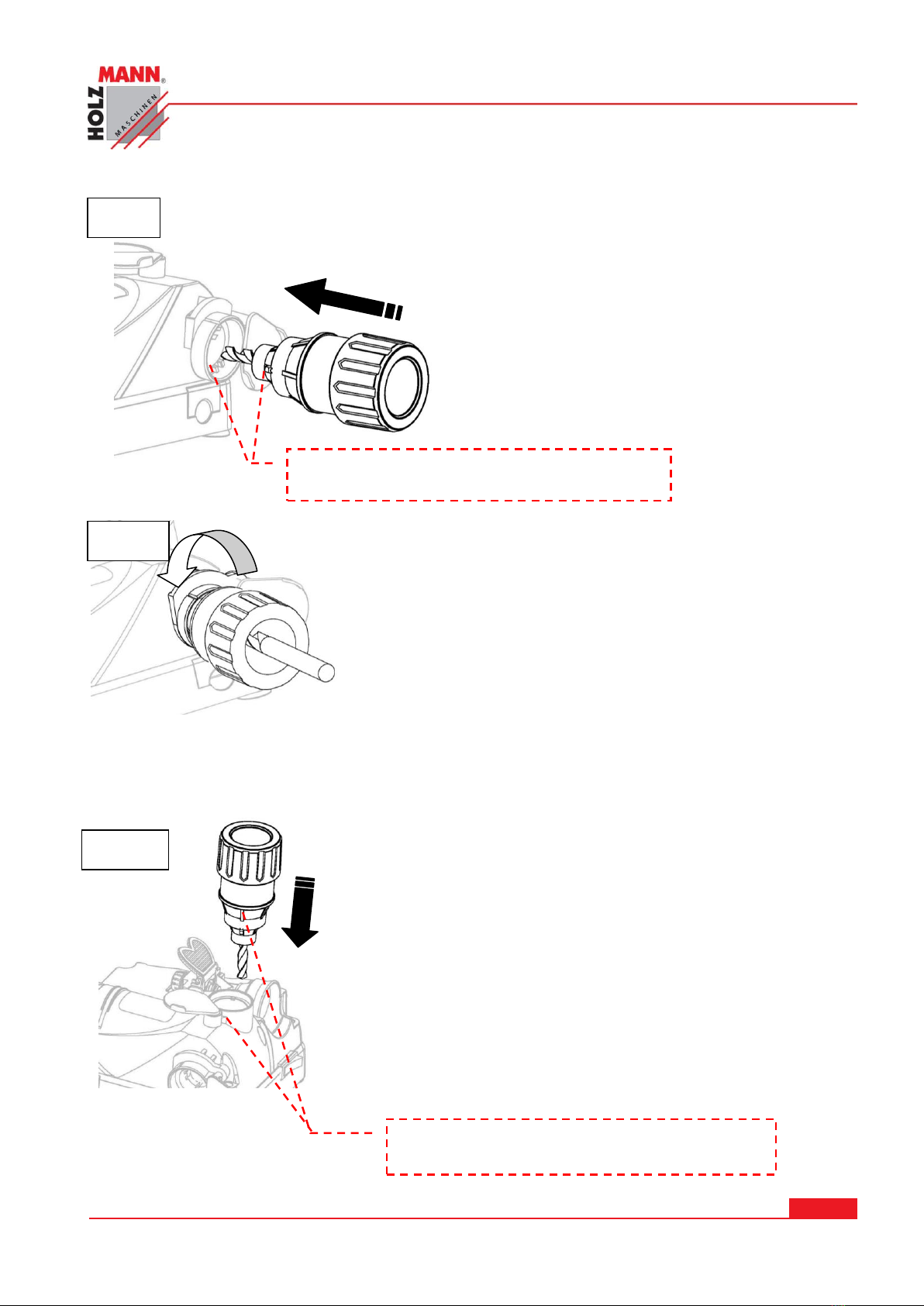

Upínací kleštiny nasaďte do vedení úhlu hřbetu (3)
vrtáku. Žebra proti protáčení správně ustavte ve
vedení. Obr. H
Otáčejte upínacími kleštinami ve vedení úhlu hřbetu
doleva a doprava, dokud neustane broušení
doprovázené typickým zvukem při broušení.
Vysuňte upínací kleštiny z vedení a otočte je o 180°.
Upínací kleštiny s vrtákem opět zasuňte a opakujte
postup.
Ostřičku vypněte vypínačem ZAPNUTO/VYPNUTO.
Nechte brusný kotouč zcela dotočit, než budete
vyndávat upínací kleštiny.
Vysuňte upínací kleštiny z vedení a otevřte upínací
objímku. Nabroušený vrták vyndejte.
6.2 Broušení vrtáku
6.3 Broušení hřbetu vrtáku
INFO: Broušení úhlu hřbetu vrtáku je určeno pouze pro vrtáky nad Ø 10 mm.
Přístroj zapněte vypínačem ZAPNUTO (1).
Odklopte ochrannou krytku.
Upínací kleštiny s vrtákem nasaďte správně
do vedení broušení (5).
POZOR: Obě žebra upínacích kleštin
nasaďte přesně do ustavovacích drážek!
Žebra na upínacích kleštinách nasuňte přesně
do ustavovacích drážek vedení broušení.
Otáčejte upínacími kleštinami ve vedení broušení doleva a
doprava, dokud neustane broušení doprovázené typickým
zvukem při broušení.
Vysuňte upínací kleštiny z vedení broušení a otočte je o
180°. Upínací kleštiny s vrtákem opět nasuňte a opakujte
postup.
Ostřičku vypněte vypínačem ZAPNUTO/VYPNUTO. Nechte
brusný kotouč zcela dotočit, než budete vyndávat upínací
kleštiny.
F
G
Obr. F
Obr. G
POZOR: Obě žebra upínacích kleštin
napasujte přesně do ustavovacích drážek
H
Obr. H

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 13
Univerzální ostřička USG 950
6.4 Broušení nožů
Přístroj zapněte.
Pomocí jednoho ze dvou různých vedení nože, určených pro
příslušnou tloušťku nože, nůž nabruste za dodržení
následujícího postupu:
Nůž vložte do vedení na straně rukojeti a protáhněte
vedením.
Následně nůž zvedněte, vložte opět u výchozí pozice a
protáhněte ve směru vyznačeném na obrázku.
6.5 Broušení nůžek
Přístroj zapněte.
Nůžky vložte do příslušného vedení podle vyobrazení vpravo
a táhněte vedením ve směru šipky.
Následně nůžky mírně z vedení vysuňte, ve výchozí pozici
opět vložte a táhněte lehkým přítlakem ve směru podle
obrázku.
6.6 Vyprázdnění zásobníku s brusným prachem
POZOR: Přístroj odpojte od přívodu elektrického proudu!
Po použití zásobníky s brusným prachem vyjměte z přístroje a vyčistěte.
Obr. H
Zásobníky s brusným
prachem

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 14
Univerzální ostřička USG 950
7ÚDRŽBA
POZ OR
Čištění a údržbu provádějte vždy při vypnutém stroji:
Při nežádoucím spuštění stroje hrozí poškození nebo zranění!
Platí:
Před započetím úkonů údržby stroj vypněte a odpojte od přívodu elektrického
proudu!
7.1 Výměna brusného kotouče
POZOR: Při manipulaci s brusným kotoučem používejte vhodné pracovní rukavice.
Sundejte kryt po demontáži 4 šroubů.
Pomocí šestihranného klíče odšroubujte matku za držení brusného kotouče.
Nyní lze brusný kotouč stáhnout.
Po usazení nového brusného kotouče(ů) matku opět řádně útáhněte a našroubujte kryt
ostřičky.
POZOR: Nepoužívejte žádné brusné kotouče o jiných parametrech nebo specifikaci či od jiných
výrobců! Mohlo by to mít za následek zranění. Servis - výměnu by měl provést odborník.
G
r
i
n
d
w
h
e
e
l
G
r
i
n
d
w
h
e
e
l
Brusný kotouč
Brusný kotouč
Kryt
4x šroub

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 15
Univerzální ostřička USG 950
7.2 Čištění
Úplné a správné čištění přístroje zaručuje dlouhou životnost a představuje předpoklad bezpečné
práce s přístrojem. Používejte výhradně jemné čistící prostředky, tzn. žádný benzin, petrolej,
sodu apod.
Pro čištění používejte pouze vlhké hadříky a měkké kartáče.
Na přístroj dávejte pozor a pravidelně ho čistěte, aby bylo dosaženo jeho dlouhé životnosti a
plného výkonu.
Uskladnění přístroje je možné pouze v suchém prostředí a musí být zajištěn proti vlivu počasí.
Přístroj nechte vždy před uskladněním vychladnout.
UPOZ ORNĚNÍ
Použití čistících prostředků jako rozpouštědel, agresivních chemikálií nebo
abrasivních prostředků má za následek poškození přístroje!
Platí:
Při čištění používejte vodu a v případě nutnosti jemné čističe!
7.3 Likvidace
Váš přístroj nevyhazujte do komunálního odpadu. Kontaktujte místní orgány pro
získání informací o správné likvidaci a dostupných možnostech likvidace Vašeho
ostřiče. Pokud si budete pořizovat u svého prodejce nový ostřič nebo obdobné
zařízení, je tento povinen zajistit likvidaci Vašeho starého výrobku.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 16
Univerzální ostřička USG 950
8PREFACE
Dear Customer!
This manual contains information and important instructions for the installation and correct use of
the multi-function sharpener USG 950.
Following the usual commercial name of the device (see cover) is substituted in this manual with
the name "machine".
This manual is part of the product and shall not be stored separately from the product. Save it for
later reference and if you let other people use the product, add this instruction manual to the
product.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the product and
prevents misunderstanding and damages of product and the user’s health.
Due to constant advancements in product design, construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts.
Claims from transport damage or missing parts must be placed immediately after initial
product receipt and unpacking before putting the product into operation.
Please understand that later claims cannot be accepted anymore.
Copyright
© 2015
This document is protected by international copyright law. Any unauthorized duplication,
translation or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Austria!
CUSTOMER SERVICE CONTACT
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
Fax [phone]
[email protected]

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 17
Univerzální ostřička USG 950
9SAFETY
9.1 Intended use
The machine only in technically perfect condition, for their intended safety, and use risk-
conscious! Faults which could impair safety, must be rectified immediately!
It is generally forbidden to modify safety equipment on the machine or to make ineffective!
Working conditions:
The device is intended for work under the following conditions:
Humidity
max. 70%
Temperature
of + 5 ° С to + 40 ° С
The device is not intended for use outdoors.
The device is not intended for use under explosive conditions.
9.2 Prohibited use
The operation of the unit under conditions outside the limits specified in these instructions is
not permitted.
Any changes in the design of the machine are not permitted.
It is not permitted the use of tools which are not for use with USG 950 are suitable.
Operating the machine on a way or for purposes contrary to the instructions of this manual is
100% forbidden.
Let the machine unattended, especially not when children are near. NO Leaving Your Desk!
For another, or use beyond that and resulting damage or injuries accepts
HOLZMANN MASCHINEN no responsibility or warranty.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 18
Univerzální ostřička USG 950
9.3 Security Instructions
Missing or non-readable security stickers have to be replaced immediately!
To avoid malfunction, damage and physical injury MUST be observed:
Use personal safety equipment: The wearing of safety glasses is mandatory
Always disconnect the machine prior to any actions performed at the machine.
The drill bit sharpening device is not suitable for continuous use. If the engine is too hot, it
switches from thermally conditioned. The device is switched off, let them cool.
When it comes to grinding sparks. Hold the drill sharpener at a safe distance from
flammable liquids and materials.
Avoid touching the grinding stone and the workpiece immediately after use because they
are very hot.
The workpiece during grinding turns blue, it may overheat and suffer damage. Cool the
workpiece during grinding, optionally in regular water.
The drill sharpener is designed for dry grinding and may come in contact with any liquids.
The machine does not require extensive maintenance.
Repairing shall be performed by trained professionals only.
Accesories:
Use only accesories recommended by HOLZMANN-Maschinen and its sales partners.
Residual risk factors
Even if the machine is used as required it is still impossible to eliminate certain residual risk
factors totally. The following hazards may arise in connection with the machine´s construction
and design:
Hearing, unless arrangements have been made by the user for hearing protection.
These risks can be minimized if all safety rules are applied, the machine is properly maintained and
serviced the machine as intended and is serviced by a trained service professional.
Despite all the safety devices and remains her good common sense and your appropriate technical
qualification / training on the operation of a machine such as the BSG 13E of the most important
safety factor!

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 19
Univerzální ostřička USG 950
10 OPERATION
10.1 Setting drill in chuck
The chuck (4) out of the device.
The mount Grip by turning counterclockwise relax until the desired drill bit size is reached.
drill in chuck (4) and turn slightly to mount Grip.
Open the terminal by pressing the springs
clamp button
Insert the chuck when clamp button
pushed down in the adjustment guide.
CAUTION: Insert the two rotary
limiting ribs in the two adjustment
grooves
By adjusting the grinding loss
(thickness) of the material can be
adjusted.
low grinding loss in normal
sharpening.
large grinding decrease in
damaged drills.
"+" means more material will be
removed.
"-" means less material will be
rremoved.
A
B
clamp button
Position claws
Fig. A
Drehbegrenzungsrippe
Slot on guide
Fig. B
_
+
Adjusting knob
Fig. C
Rib on drill holder
Fig. B

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 20
Univerzální ostřička USG 950
Terminal switch (2) Slowly release
lightly turning the drill end and
thereby pinch clamp springs in drill
nut.
The drill is perfectly set up as shown
in Fig. D.
Press and hold to stop plate drill
and tighten with fixing grip
clockwise.
Chuck guide while pressing the
clamp button (2) of the adjustment
(10) pull out.
E
drill tip pressed
Fig. D
Fig. E
Rotate the drill make sure the claw position
is the minmum width of the drill.
fixing grip
