HOLZMANN MASCHINEN MFW 228 User manual

MFW 228
Qualitäts-Multifunktionswerkzeug-SET /
quality-multitool-SET
Edition: 12.07.2014 –Revision 00 –CEC- DE/EN
DE
ORIGINAL BETRIEBSANLEITUNG
MFW 228
EN
USER MANUAL
MFW 228

INHALT /INDEX
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 2
Qualitäts-Multifunktionswerkzeug-SET / quality-multitool-SET MFW 228
1INHALT /INDEX
1INHALT /INDEX 2
2VORWORT 3
3PREFACE 4
4SICHERHEITSZEICHEN / SAFETY SIGNS 5
5TECHNIK / TECHNIC 6
5.1 Komponenten / components ............................................................................... 6
5.2 Technische Daten / technical data ...................................................................... 7
5.3 Minischleifer / mini grinder ................................................................................. 8
6SICHERHEIT 8
6.1 Bestimmungsmäßige Verwendung ...................................................................... 8
6.2 Sicherheitshinweise ............................................................................................ 9
7BETRIEB 10
8SAFETY 11
8.1 Intended Use..................................................................................................... 11
8.2 Security instructions ......................................................................................... 11
9OPERATION 12
10 ERSATZTEILE / SPARE PARTS 13
10.1 Ersatzteilbestellung / spare parts order........................................................ 13
11 KONFORMITÄTSERKLÄRUNG/CERTIFICATE OF CONFORMITY 14
12 GARANTIEERKLÄRUNG 15
13 GUARANTEE TERMS 16
14 PRODUKTBEOBACHTUNG 17

VORWORT
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 3
Qualitäts-Multifunktionswerkzeug-SET / quality-multitool-SET MFW 228
2VORWORT
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung des Qualitäts-Multifunktionswerkzeug-SETS MFW 228.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden.
Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine
bei, wenn sie an Dritte weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird
Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen
führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige
Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung
übernehmen.
Urheberrecht
© 2014
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone]
[e-mail]

PREFACE
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 4
Qualitäts-Multifunktionswerkzeug-SET / quality-multitool-SET MFW 228
3PREFACE
Dear Customer!
This manual contains information and important instructions for the installation and correct use of
the quality-multitool-SET MFW 228.
This manual is part of the product and shall not be stored separately from the product. Save it for
later reference and if you let other people use the product, add this instruction manual to the
product.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the product and
prevents misunderstanding and damages of product and the user’s health.
Due to constant advancements in product design, construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts.
Claims from transport damage or missing parts must be placed immediately after initial
product receipt and unpacking before putting the product into operation.
Please understand that later claims cannot be accepted anymore.
Copyright
© 2014
This document is protected by international copyright law. Any unauthorized duplication,
translation or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Austria!
CUSTOMER SERVICE CONTACT
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone]
[email protected]

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 5
Qualitäts-Multifunktionswerkzeug-SET / quality-multitool-SET MFW 228

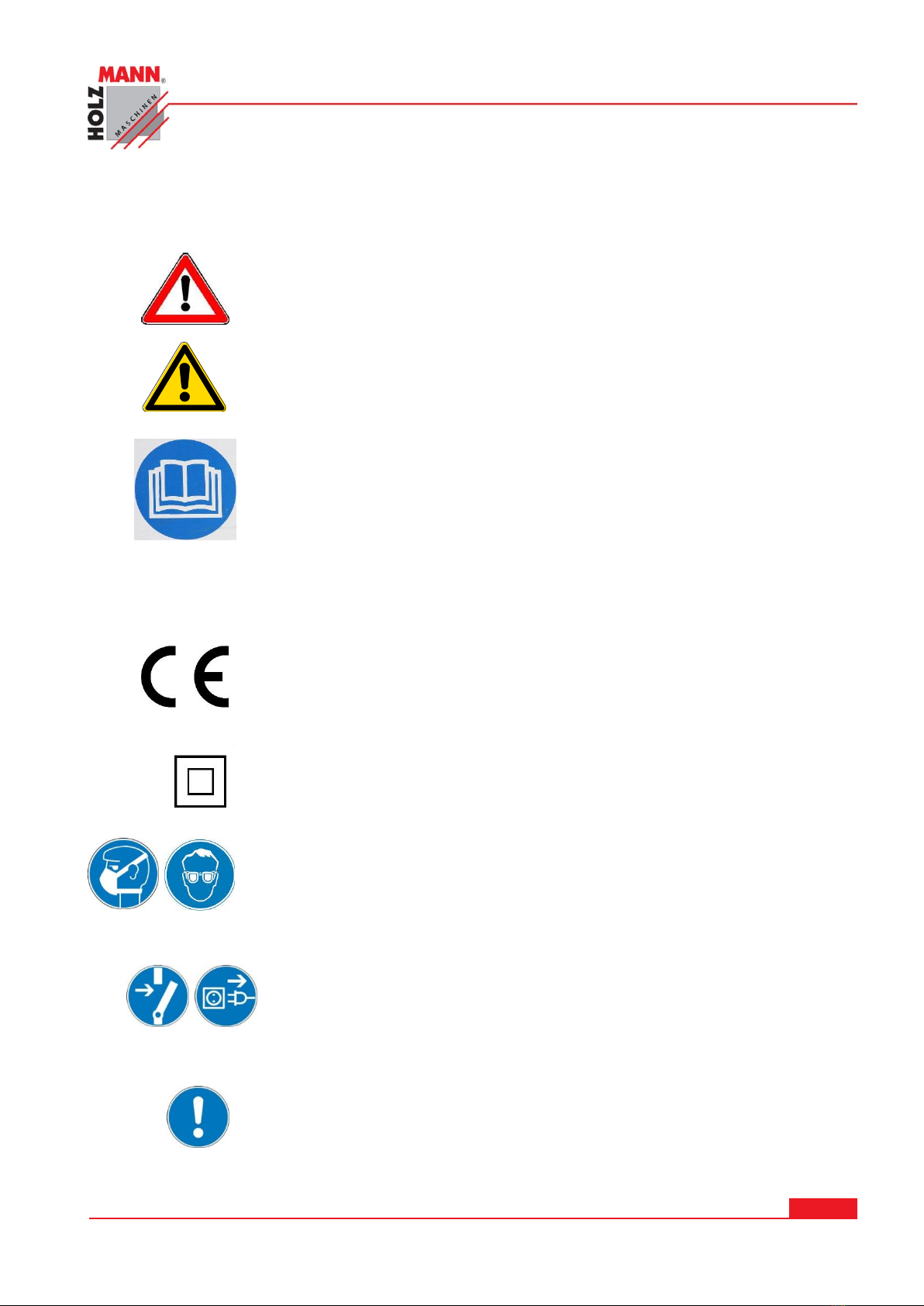

4SICHERHEITSZEICHEN / SAFETY SIGNS
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die
Nichtbeachtung der Vorschriften und Hinweise zum Einsatz des
Erdbohrers kann zu schweren Personenschäden und tödliche
Gefahren mit sich bringen.
EN
ATTENTION! Ignoring the safety signs and warnings applied
on the machine as well as ignoring the security and operating
instructions can cause serious injuries and even lead to death.
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und
Wartungsanleitung Ihrer Maschine aufmerksam durch und
machen Sie sich mit den Bedienelementen der Maschine gut
vertraut um die Maschine ordnungsgemäß zu bedienen und so
Schäden an Mensch und Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance
manual carefully and get familiar with the controls n order to
use the machine correctly and to avoid injuries and machine
defects.
DE
CE-KONFORM: Dieses Produkt entspricht den EG-Richtlinien
EN
EC-CONFORM: This product complies with EC-directives
DE
Schutzausrüstung tragen!
EN
Protective clothing!
DE
Schutzklasse II!
EN
Protection class II!
DE
Maschine vor Wartung und Pausen ausschalten
und Netzstecker ziehen!
EN
Stop and pull out the power plug before any
break and engine maintenance!
DE
Allgemeiner Hinweis
EN
General note

TECHNIK / TECHNIC
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 6
Qualitäts-Multifunktionswerkzeug-SET / quality-multitool-SET MFW 228
5TECHNIK / TECHNIC
5.1 Komponenten / components

TECHNIK / TECHNIC
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 7
Qualitäts-Multifunktionswerkzeug-SET / quality-multitool-SET MFW 228
MFW 228
1
Ein / Aus Schalter / ON-OFF switch
10
Welle (flexibel) / flexible shaft
2
Werkzeughalter mit Spannschraube /
tool holder with tension screw
11
Wellenaufnahme (geräteseitig) /
motor connection
3
Gehäuse / housing
12
Werkzeugaufnahme / tool connection
4
Spannschraube / grip guard
13
Tischbefestigung / bench clamp
5
Verriegelungsknopf / spindle lock
14
Befestigungsschraube / retaining screw
6
Geschwindigkeitsregler / speed controler
15
Verbindungsschraube / connecting screw
7
Haltebügel / suspension eye
16
Teleskopstange / telescoping arm
8
Spannzangenfutter / collet chucks
17
Haltehaken / suspension hook
9
Universalschlüssel / universal wrench
18
Sechskantprofil / hex profile
5.2 Technische Daten / technical data
Netzspannung:
Voltage:
230V / 50Hz
Schall-Leistungspegel LWA:
Sound-power-level LWA:
78 dB(A) k: 3dB(A)
Schutzklasse II:
Protection class II:
IP 20
Schall-Druckpegel LPA:
Sound-pressure level LPA:
67 dB(A) k: 3dB(A)
Leistung:
Power:
160W
Hand- Arm-Vibration ah:
<2,5 m/s² k: 1,5m/s²
Drehzahl:
Speed:
8000-
35000min-1

SICHERHEIT
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 8
Qualitäts-Multifunktionswerkzeug-SET / quality-multitool-SET MFW 228

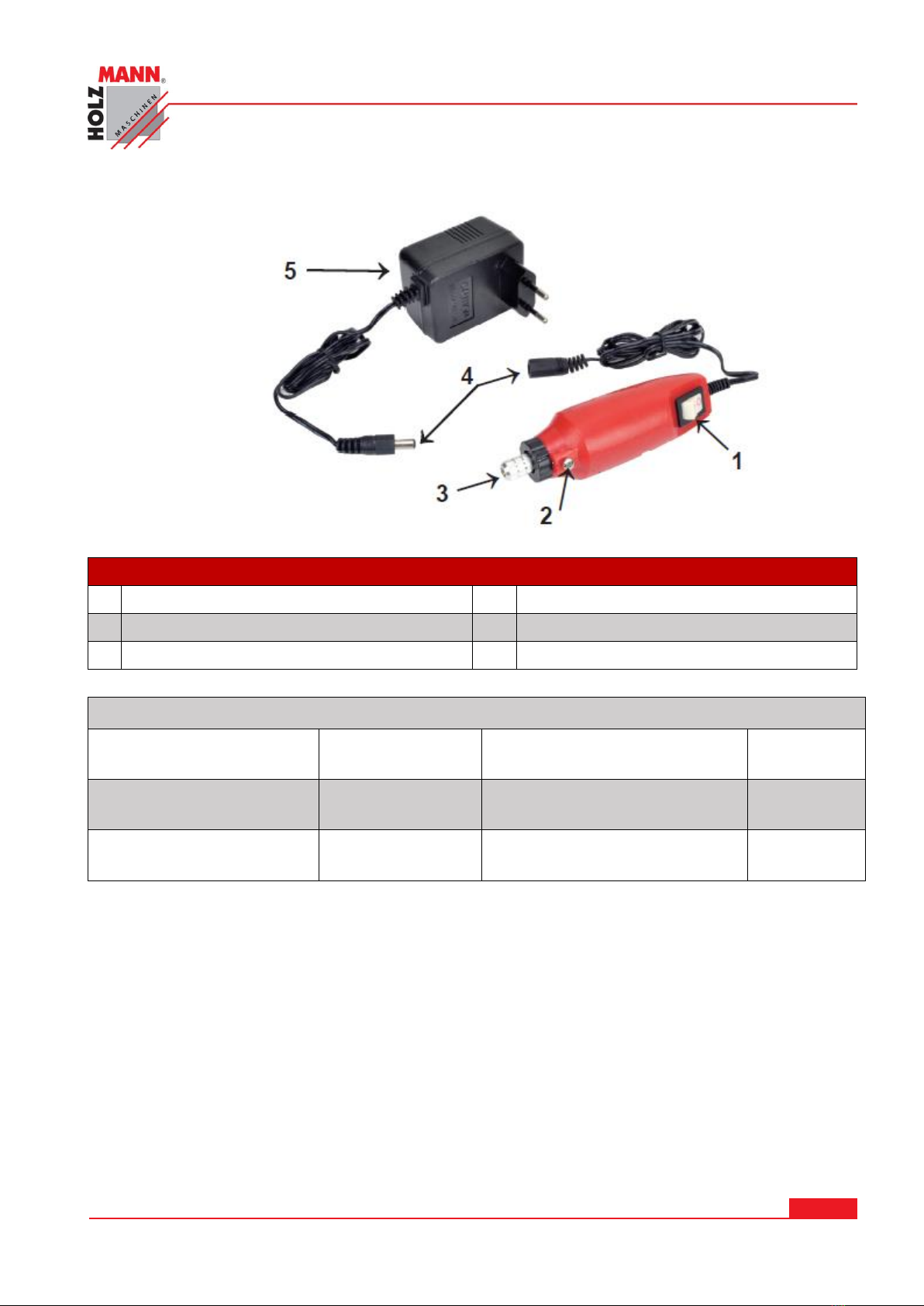

5.3 Minischleifer / mini grinder
Minischleifer / mini grinder
1
Ein / Aus Schalter / ON-OFF switch
4
Steckverbindung / plug
2
Verriegelungsknopf / spindle lock
5
Netzgerät / power supply
3
Spannschraube / collet nut
Technische Daten / technical data
Netzspannung:
Voltage:
230 V / 50 Hz
Drehzahl:
Speed:
12000 min-1
Ausgang:
Output:
12V DC / 400 mA
Lautstärke:
Noice:
< 70dB(A)
Max. Werkzeug Ø:
Max. tool Ø:
35 mm
Hand-Arm-Vibration ah:
< 2,5m/s²
6SICHERHEIT
6.1 Bestimmungsmäßige Verwendung
Den MFW 228 nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen!
Der MFW 228 ist ausschließlich für folgende Tätigkeiten bestimmt:
Zum Bohren, Schleifen, Polieren, Entgraten und Reinigen von Holz, Metall und Kunstsoffen.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung
oder Garantieleistung.

SICHERHEIT
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 9
Qualitäts-Multifunktionswerkzeug-SET / quality-multitool-SET MFW 228
6.2 Sicherheitshinweise
Arbeitsbereich und Boden rund um die Maschine sauber und
frei von Öl, Fett und Materialresten halten!
Für eine ausreichende Beleuchtung im Arbeitsbereich der
Maschine sorgen!
Arbeiten Sie in gut durchgelüfteten Räumen!
Überlasten Sie die Maschine nicht!
Achten Sie bei der Arbeit auf einen stets sicheren Stand.
Halten Sie Ihre Hände während dem Betrieb vom Bohrkopf
fern
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von
Medikamenten, Alkohol oder Drogen ist das Arbeiten an der
Maschine verboten!
Die Maschine darf nur von einer Person bedient werden
Die Maschine darf nur vom eingeschulten Fachpersonal
bedient werden.
Unbefugte, insbesondere Kinder, und nicht eingeschulte
Personen sind von der laufenden Maschine fern zu halten!
Wenn Sie an der Maschine arbeiten, tragen Sie keinen
lockeren Schmuck, weite Kleidung, Krawatten oder langes,
offenes Haar.
Lose Objekte können sich im verfangen und zu schwersten
Verletzungen führen!
Bei Arbeiten an und mit der Maschine geeignete
Schutzausrüstung (Schutzbrille und Staubmaske) tragen!
Die laufende Maschine darf nie unbeaufsichtigt sein! Vor
dem Verlassen des Arbeitsbereiches die Maschine
ausschalten und warten, bis die Maschine still steht!
Vor Wartungs- oder Einstellarbeiten ist die Maschine von
der Spannungsversorgung zu trennen!
Stellen Sie sicher, dass die Maschine ausgeschaltet ist,
bevor sie an die Stromversorgung angeschlossen wird
Die Maschine nie mit defektem Schalter verwenden

BETRIEB
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 10
Qualitäts-Multifunktionswerkzeug-SET / quality-multitool-SET MFW 228
Verwenden Sie nur unveränderte, in die Steckdose
passende Anschlussstecker (keine Adapter bei
schutzgeerdeten Maschinen)
Jedes Mal, wenn Sie mit einer elektrisch betriebenen
Maschine arbeiten, ist höchste Vorsicht geboten! Es besteht
Gefahr von Stromschlag, Feuer, Schnittverletzung;
Schützen Sie die Maschine vor Nässe (Kurzschlussgefahr!)
Im Freien nur mit Verlängerungskabel, das für den
Außenbereich geeignet ist, arbeiten
Verwenden Sie Elektrowerkzeuge und –maschinen nie in
der Umgebung von entflammbaren Flüssigkeiten und Gasen
(Explosionsgefahr!)
Prüfen Sie regelmäßig das Anschlusskabel regelmäßig auf
Beschädigung
Verwenden Sie das Kabel nie zum Tragen der Maschine
oder zum Befestigen eines Werkstückes
Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten
Vermeiden Sie Körperkontakt mit geerdeten Teilen
Einstellwerkzeuge, Schraubenschlüssel und
Bohrfutterschlüssel vor dem Einschalten entfernen
Schwere Verletzungen durch scharfe Kanten an der Hand
sind möglich.
Lagern Sie die Maschine außerhalb der Reichweite von
Kindern
7BETRIEB
Zum Einsetzen oder Wechseln des Werkzeuges, Verriegelungsknopf drücken und Spannschraube
lösen. Werkzeug Wechseln und Spannschraube bei gedrücktem Verriegelungsknopf wieder
anziehen.
Schleifer mit Schalter 1 ein und ausschalten.
Drehzahl durch Drücken der Taste +erhöhen oder mit der Taste –verringern.
Den Aufbau der Tischhalterung sehen sie auf Abb. 2. Fixieren Sie die Halterung auf einer
passenden Platte (max. 6 cmm dick). Stecken Sie die Teleskopstange mit dem dickeren Ende in
die Halterung und befestigen Sie ihn mit der Befestigungsschraube. Die Halterung kann auch
horizontal verwendet werden. Sie müssen nur die Befestigungsschraube am Sechskantprofil
platzieren.
TIP: Bei Arbeiten mit der flexiblen Welle immer die Tischhalterung verwenden. Damit verhindern
Sie einen Geschwindigkeitsverlust bei einer zu stark verbogenen Welle!!

SAFETY
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 11
Qualitäts-Multifunktionswerkzeug-SET / quality-multitool-SET MFW 228
8SAFETY
8.1 Intended Use
The MFW 228 must only be used for its intended purpose! Any other use is deemed to be a case
of misuse. To use the machine properly you must also observe and follow all safety regulations,
the assembly instructions, operating and maintenance instructions lay down in this manual.
The MFW228 is used for:
Grinding, drilling, polishing, engraving, cleaning wood, metal and plastic.
Any manipulation of the machine or its parts is a misuse, in this case HOLZMANN-
Machines and its sales partners cannot be made liable for ANY direct or indirect
damage.
8.2 Security instructions
Missing or non-readable security stickers have to be replaced immediately!
To avoid malfunction, machine defects and injuries, read the following security instructions!
The locally applicable laws and regulations may specify the minimum age of the operator and limit
the use of this machine!
Keep your work area dry and tidy! An untidy work area may cause
accidents. Avoid slippery floor.
Make sure the work area is lighted sufficiently
Do not overload the machine
Provide good stability and keep balance all times
Avoid abnormal working postures! Make sure you stand squarely and
keep balance at all times.
Keep away from the running drill!
Always stay focused when working. Reduce distortion sources in your
working environment. The operation of the machine when being tired,
as well as under the influence of alcohol, drugs or concentration
influencing medicaments is forbidden.
Respectively trained people only and only one person shall operate
the machine.
Do not allow other people, particularly children, to touch the machine
or the cable. Keep them away from your work area.
Make your workshop childproof.
Wear suitable work clothes! Do not wear loose clothing or
jewellery as they might get caught in moving parts and cause
severe accidents! Wear a hair net if you have long hair.
Use personal safety equipment: dust musk and safety goggles when
working with the machine.

OPERATION
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 12
Qualitäts-Multifunktionswerkzeug-SET / quality-multitool-SET MFW 228
Never leave the machine running unattended! Before leaving the
working area switch the machine off and wait until the machine stops.
Always disconnect the machine prior to any actions performed at the
machine.
Avoid unintentional starting
Do not use the machine with damaged switch

The plug of an electrical tool must strictly correspond to the socket.
Do not use any adapters together with earthed electric tools
Each time you work with an electrically operated machine, caution is
advised! There is a risk of electric shock, fire, cutting injury;
Protect the machine from dampness (causing a short circuit)
Use power tools and machines never in the vicinity of flammable
liquids and gases (danger of explosion)
Check the cable regularly for damage
When working with the machine outdoors, use extension cables
suitable for outdoor use
Do not use the cable to carry the machine or to fix the work piece
Protect the cable from heat, oil and sharp edges
Avoid body contact with earthed
Before starting the machine remove any adjusting wrenches and
screwdrivers
Rotating parts can cause severe cut injuries
Keep the drills sharp and clean, so they get stuck less often and are
easier to guide
Keep any machine that is not being used out of reach of children
9OPERATION
To use the different tools, press the shaft lock button, unscrew the chuck change the tool and fít
the chuck again.
Start the grinder with push the ON/OFF switch.
By pushing the +button speed will be faster by pushing the –button speed will be slower.
Stand (Abb.2): Fix the bench clamp to the bench top (max 60mm) using the retaining screw.
Screw the thread of the telescopic arm into the connecting screw. For vertical attachment
positions the connecting screw can be placed in the hex profile.
TIP: When working with the flexible shaft, always hang the machine on the stand to avoid loss of
speed through excessive flexion.

ERSATZTEILE / SPARE PARTS
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 13
Qualitäts-Multifunktionswerkzeug-SET / quality-multitool-SET MFW 228
10 ERSATZTEILE / SPARE PARTS
10.1 Ersatzteilbestellung / spare parts order
Mit Holzmann-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind.
Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die
Lebensdauer.
H I N WEI S
Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!
Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden
Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende
dieser Anleitung finden. Geben Sie stets Maschinetype, Ersatzteilnummer sowie Bezeichnung
an. Um Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie
der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind.
Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.
With original Holzmann spare parts you use parts that are attuned to each other shorten the
installation time and elongate your products lifespan.
I M P ORTAN T
The installation of other than original spare parts voids the warranty!
So you always have to use original spare parts
When you place a spare parts order please use the service formular you can find in the last
chapter of this manual. Always take a note of the machine type, spare parts number and
partname. We recommend to copy the spare parts diagram and mark the spare part you need.
You find the order address in the preface of this operation manual.

KONFORMITÄTSERKLÄRUNG/CERTIFICATE OF CONFORMITY
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 14
Qualitäts-Multifunktionswerkzeug-SET / quality-multitool-SET MFW 228
11 KONFORMITÄTSERKLÄRUNG/CERTIFICATE OF CONFORMITY
I n v e r k e h r b r i n g e r / D i s t r i b u t o r
HOLZMANN MASCHINEN®GmbH
A-4170 Haslach, Marktplatz 4
Tel.: [phone]; Fax.: [phone]
www.holzmann-maschinen.at
Bezeichnung / name
Qualitäts-Multifunktionswerkzeug-SET / quality-multitool-SET
Typ / model
MFW 228
EG-Richtlinien / EC-directives
2006/42/EG
2004/108/EG
Angewandte Normen / applicable Standards
EN 60745-1/A11:2010
EN 60745-2-1:2010
EN 60745-2-3:2011
EN 55014-1:2006/+A1:2009/+A2:2011
EN 55014-2:1997/+A1:2001/+A2:2008
EN 61000-3-2:2006/+A1:2009/+A2:2009
EN 61000-3-3:2013
EN 60745-2-23:2013
Hiermit erklären wir, dass die oben genannten Maschinen aufgrund ihrer Bauart in der von uns in Verkehr
gebrachten Version den grundlegenden Sicherheits- und Gesundheitsanforderungen der angeführten EG-
Richtlinien entsprechen. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine
vorgenommen werden, die nicht mit uns abgestimmt wurden.
Hereby we declare that the above mentioned machines meet the essential safety and health requirements of
the above stated EC directives. Any manipulation or change of the machine not being explicitly authorized by
us in advance renders this document null and void.
Haslach, 12.07.2014
Ort / Datum place/date
Christian Eckerstorfer
Techn. Dokumentation / techn. documentation
HOLZMANN-MASCHINEN
4170 Haslach, Marktplatz 4
Klaus Schörgenhuber
Geschäftsführer / Director

GARANTIEERKLÄRUNG
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 15
Qualitäts-Multifunktionswerkzeug-SET / quality-multitool-SET MFW 228
12 GARANTIEERKLÄRUNG
(Stand 12.12.2013)
Mängelhaftungsansprüche des Käufers aus dem Kaufvertrag gegenüber dem Verkäufer (Holzmann Vertriebspartner)
sowie gesetzliche Gewährleistungsrechte des jeweiligen Landes werden durch diese Garantieerklärung nicht berührt.
Für diese Maschine leisten wir Garantie gemäß folgenden Bedingungen:
A) Die Garantie umfasst die unentgeltliche Beseitigung aller Mängel an der Maschine, nach Maßgabe der nachfolgenden
Regelungen (B-G), welche die ordnungsgemäße Funktion der Maschine beeinträchtigen und nachweislich auf
Material- oder Herstellungsfehler beruhen.
B) Die Garantiezeit beträgt 12 Monate, bei gewerblicher Nutzung 6 Monate, gültig ab Lieferung der Maschine an den
Erstendabnehmer. Als Nachweis ist der Original-Ablieferbeleg maßgeblich, bei Selbstabholung der Maschine der
Original Kaufbeleg.
C) Zur Anmeldung von Garantieansprüchen kontaktieren Sie bitte den HOLZMANN Vertriebspartner, von dem Sie die
Maschine erworben haben, mit folgenden Unterlagen:
>> Kaufbeleg und/oder Ablieferbeleg
>> ausgefülltes Serviceformular mit Fehlerbericht
>> Bei Anforderung von Ersatzteilen eine Kopie der Ersatzteilzeichnung, mit den benötigten Ersatzteilen markiert.
D) Die Garantieabwicklung und der Ort der Garantieerfüllung erfolgt nach Maßgabe der HOLZMANN GmbH. Leicht zu
behebende Mängel werden durch unsere Vertriebspartner beseitigt, bei komplexeren Defekten behalten wir uns eine
Begutachtung in 4170 Haslach, Österreich vor. Sofern nicht explizit ein zusätzlicher Vor-Ort Servicevertrag
abgeschlossen ist, gilt als Erfüllungsort der Garantieleistung stets der HOLZMANN-MASCHINEN Firmensitz in 4170
Haslach, Österreich. Die im Rahmen einer Garantiebearbeitung anfallenden allfälligen Transportkosten von und zum
Firmensitz sind in dieser Hersteller-Garantie nicht abgedeckt.
E) Garantieausschluss bei Mängeln:
-an Maschinenteilen, welche gebrauchsbedingten oder sonstigen natürlichen Verschleiß unterliegen, sowie
Mängeln an der Maschine, die auf einen gebrauchsbedingten oder sonstigen natürlichen Verschleiß
zurückzuführen sind.
-die auf unsachgemäße oder fahrlässige Montage, Inbetriebnahme, bzw. Anschluss an das elektrische Netz
zurückzuführen sind.
-die auf Nichtbeachtung von Bedienungshinweisen, nicht bestimmungsgemäßen Gebrauch, atypischen
Umweltbedingungen, sachfremden Betriebsbedingungen und Einsatzgebiet, mangelnde bzw. unsachgemäße
Wartung oder Pflege zurückzuführen sind.
-die durch die Verwendung sowie Einbau von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die
keine Original HOLZMANN Ersatzteile sind.
-die geringfügige Abweichungen vom Soll-Zustand darstellen, welche für den Wert oder die Gebrauchstauglichkeit
der Maschine unerheblich sind.
-die auf fahrlässige konstruktionsbedingte Überbeanspruchung zurückzuführen sind. Insbesondere bei Mängeln
durch Nutzung, welche durch Belastungsniveau und Umfang als gewerblich einzustufen sind, bei Maschinen, die
nach Bauart und Leistungsvermögen nicht für den gewerblichen Gebrauch konstruiert und bestimmt sind.
F) Im Rahmen dieser Garantie sind weitere Ansprüche des Käufers über die hier ausdrücklich genannten
Garantieleistungen hinaus ausgeschlossen.
G) Diese Hersteller-Garantie wird freiwillig übernommen. Garantieleistungen bewirken daher keine Verlängerung der
Garantiefrist und setzen auch keine neue Frist, auch nicht für Ersatzteile, in Gang.
SERVICE
Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen
durchgeführt werden. Es steht Ihnen auch die HOLZMANN-Maschinen GmbH weiterhin gerne mit Service und Reparatur
zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage, unter Angabe der Informationen siehe C) an
unseren Kundendienst oder senden Sie uns Ihre Anfrage einfach per umseitig beiliegendem Formular ein.
Mail: [e-mail]
FAX: [phone]

GUARANTEE TERMS
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 16
Qualitäts-Multifunktionswerkzeug-SET / quality-multitool-SET MFW 228
13 GUARANTEE TERMS
(applicable from 12.12.2013)
Please consult our troubleshooting section for initial problem solving. Feel free to contact your HOLZMANN reseller or us
for Customer Support!
Warranty claims based on your sales contract with your HOLZMANN retailer, including your statutory rights, shall not be
affected by this guarantee declaration. HOLZMANN-MASCHINEN grants guarantee according to following conditions:
A) The guarantee covers the correction of deficiencies to the tool/product, at no charge, if it can be verified adequately
that the deficiencies were caused by a material or manufacturing fault.
B) The guarantee period lasts 12 months, and is reduced to 6 months for tools in commercial use. The guarantee period
begins from the time the new tool is purchased from the first end user. The starting date is the date on the original
delivery receipt, or the sales receipt in the case of pickup by the customer.
C) Please lodge your guarantee claims to your HOLZMANN reseller you acquired the claimed tool from with following
information:
>> Original Sales receipt and/or delivery receipt
>> Service form (see next page) filed, with a sufficient deficiency report
>> for spare part claims: a copy of the respective exploded drawing with the required spare parts being marked clear and
unmistakable.
D) The Guarantee handling procedure and place of fulfillment is determined according to HOLZMANNs sole discretion in
accordance with the HOLZMANN retail partner. If there is no additional Service contract made including on-site service,
the place of fulfillment is principally the HOLZMANN Service Center in Haslach, Austria.
Transport charges for sending to and from our Service Center are not covered in this guarantee.
E) The Guarantee does not cover:
-Wear and tear parts like belts, provided tools etc., except to initial damage which has to be claimed immediately after
receipt and initial check of the product.
-Defects in the tool caused by non-compliance with the operating instructions, improper assembly, insufficient power
supply, improper use, abnormal environmental conditions, inappropriate operating conditions, overload or insufficient
servicing or maintenance.
-Damages being the causal effect of performed manipulations, changes, additions made to the product.
-Defects caused by using accessories, components or spare parts other than original HOLZMANN spare parts.
-Slight deviations from the specified quality or slight appearance changes that do not affect functionality or value of the
tool.
-Defects resulting from a commercial use of tools that - based on their construction and power output - are not designed
and built to be used within the frame of industrial/commercial continuous load.
F) Claims other than the right to correction of faults in the tool named in these guarantee conditions are not covered by
our guarantee.
G) This guarantee is voluntary. Therefore Services provided under guarantee do not lengthen or renew the guarantee
period for the tool or the replaced part.
SERVICE
After Guarantee and warranty expiration specialist repair shops can perform maintenance and repair jobs. But we are still
at your service as well with spare parts and/or product service. Place your spare part / repair service cost inquiry by filing
the SERVICE form on the following page and send it:
via Mail to [e-mail]
or via Fax to: [phone]

PRODUKTBEOBACHTUNG
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 17
Qualitäts-Multifunktionswerkzeug-SET / quality-multitool-SET MFW 228
Meine Beobachtungen / My experiences:
N a m e / n a m e :
P r o d u k t / p r o d u c t :
K a u f d a t u m / p u r c h a s e d a t e :
E r w o r b e n v o n / p u r c h a s e d f r o m :
E - M a i l / e - m a i l :
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n !
KONTAKTADRESSE / CONTACT:
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4 AUSTRIA
Tel : [phone]
Fax: [phone]
[email protected]
14 PRODUKTBEOBACHTUNG
PRODUCT EXPERIENCE FORM
Wir beobachten unsere Produkte auch nach
der Auslieferung.
We observe the quality of our delivered products
in the frame of a Quality Management policy.
Um einen ständigen Verbesserungsprozess
gewährleisten zu können, sind wir von Ihnen
und Ihren Eindrücken beim Umgang mit
unseren Produkten abhängig:
Your opinion is essential for further product
development and product choice. Please let us
know about your:
-Probleme, die beim Gebrauch des
Produktes auftreten
-Impressions and suggestions for
improvement.
-Fehlfunktionen, die in bestimmten
Betriebssituationen auftreten
-experiences that may be useful for other
users and for product design
-Erfahrungen, die für andere Benutzer
wichtig sein können
-Experiences with malfunctions that occur in
specific operation modes
Wir bitten Sie, derartige Beobachtungen zu
notieren und an diese per E-Mail, Fax oder
Post an uns zu senden:
We would like to ask you to note down your
experiences and observations and send them to
us via FAX, E-Mail or by post:
