HOLZMANN MASCHINEN FKS 305VF-1600 User manual

CZ
NÁVOD K POUŽITÍ
FORMÁTOVACÍ PILA
EN
USER MANUAL
PANEL SAW
FKS 305VF-2600 / FKS 305(315)VF(N)-3200
FKS 305VF-1600
Přečtěte si a dodržujte ná-
vod k obsluze a bezpeč-
nostní pokyny!
Technické změny a tisko-
vé chyby vyhrazeny!
Read the operation manual
carefully before first use!
Technical data subject to
changes, errors excepted!
VYDÁNÍ / Edition: 11.02.2014 –Revision 03 GBR –CZ/EN

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 2
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200
1OBSAH / INDEX
1OBSAH / INDEX 2
2PŘEDMLUVA 5
3BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS 6
4TECHNIKA 7
4.1 Ovládací prvky a části stroje 8
4.2 Technická data 8
5BEZPEČNOST 9
5.1 Účel použití 9
5.1.1 Provozní podmínky........................................................................................ 9
5.2 Nedovolené použití 9
5.3 Všeobecné bezpečnostní pokyny 9
5.4 Bezpečnostní prvky stroje 11
5.5 Ostatní rizika 11
6MONTÁŽ 12
6.1 Přípravné práce 12
6.1.1 Obsah dodávky............................................................................................12
6.1.2 Pracoviště ...................................................................................................12
6.1.3 Transport / Vykládka stroje ...........................................................................12
6.1.4 Příprava povrchových ploch...........................................................................12
6.2 Montáž dílů, demontovaných pro transport 13
6.2.1 Montáž formátovacího stolu...........................................................................13
6.2.2 Montáž podpěrného rámu .............................................................................13
6.2.3 Montáž / demontáž hlavního a předřezového pilového kotouče ..........................15
6.2.4 Nastavení rozvíracího klínu............................................................................15
6.2.5 Montáž krytu kotouče ...................................................................................15
6.2.6 Elektrické připojení.......................................................................................16
6.2.7 Kontrola......................................................................................................16
6.2.8 Připojení odsávání........................................................................................16
6.2.9 Uzemnění....................................................................................................16
7PROVOZ 17
7.1 Nastavení před uvedením do provozu 17
7.1.1 Nastavení otáček kotouče .............................................................................17

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 3
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200
8OBSLUHA 18
8.1.1 Hlavní vypínač .............................................................................................18
8.1.2 Zapnutí hlavního kotouče ..............................................................................18
8.1.3 Zapnutí předřezového kotouče.......................................................................18
8.1.4 Nouzový vypínač..........................................................................................18
8.1.5 Nastavení výšky pilového kotouče ..................................................................18
8.1.6 Nastavení náklonu pilového kotouče ...............................................................18
8.1.7 Nastavení předřezového kotouče....................................................................19
8.1.8 Blokace formátovacího stolu..........................................................................19
8.2 Pokyny pro použití formátovací pily 20
9ÚDRŽBA 21
9.1 Čištění 21
9.2 Údržba 21
10 ODSTRANĚNÍ ZÁVAD 22
11 PREFACE 23
12 TECHNIC 24
12.1 Components and controls 25
12.2 Specifications 25
13 SAFETY 26
13.1 Intended use 26
13.1.1 Working conditons .......................................................................................26
13.2 Prohibited use 26
13.3 General Safety 26
13.4 Safety devices 28
13.5 Residual risk factors 28
14 ASSEMBLY 29
14.1 preparatory activities 29
14.1.1 Supplied .....................................................................................................29
14.1.2 Workplace...................................................................................................29
14.1.3 Transport / unloading the machine.................................................................29
14.1.4 Preparation of the surface .............................................................................30
14.2 Assembly of parts removed for transport 30
14.2.1 Mounting the slide table................................................................................30
14.2.2 Mounting the outrigger table .........................................................................30
14.2.3 Assembly / disassembly of the saw blade and scoring unit ................................32

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 4
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200
14.2.4 Adjustment of splitting wedge .......................................................................32
14.2.5 Mounting the saw blade guard .......................................................................32
14.2.6 Electrical connection.....................................................................................33
14.2.7 Control .......................................................................................................33
14.2.8 Connection of dust extraction system .............................................................33
14.3 Earthing connection 33
15 OPERATION 34
15.1 Adjustments before initial 34
15.1.1 Sets the speed / blade speed.........................................................................34
15.2 Operating 35
15.2.1 Main power switch........................................................................................35
15.2.2 Turn on the main saw blade ..........................................................................35
15.2.3 switch scoring saw blade...............................................................................35
15.2.4 EMERGENCY Stop switch...............................................................................35
15.2.5 Saw blade height adjustment ........................................................................35
15.2.6 Adjustment of the saw blade tilt.....................................................................35
15.2.7 Adjustment of scoring saw blade....................................................................36
15.2.8 Blocking of the slide table .............................................................................36
15.3 Notes on using the panel saw 37
16 MAINTENANCE 38
16.1 Cleaning 38
16.2 Maintenance 39
17 TROUBLESHOOTING 39
18 ELEKTRICKÉ SCHÉMA / ELECTRIC DIAGRAM 40
19 NÁHRADNÍ DÍLY / SPARE PARTS 41
19.1 Objednávka náhradních dílů / spare parts order 41
20 PROHLÁŠENÍ O SHODĚ / CERTIFICATE OF CONFORMITY 44
21 ZÁRUKA 45
22 GUARANTEE TERMS 46

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 5
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200
2PŘEDMLUVA
Vážený zákazníku!
Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu formá-
tovací pily FKS 305(315)VF(N)-1600 / 2600 / 3200
Tento návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro případné poz-
dější použití. Pokud stroj předáváte třetí osobě, vždy návod přiložte!
Dodržujte bezpečnostní pokyny!
Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní práci
se strojem a pomůže předcházet chybám a případným škodám. Dodržujte bezpečnostní
pokyny a dbejte výstrah. Opomíjení bezpečnostních pokynů může vést k vážným ško-
dám na zdraví apod.
Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu
mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě
informujte.
Po obdržení zboží jej ihned zkontrolujte a případná poškození vyznačte dopravci při
přejímce zboží na přepravním listě!
Poškození při dopravě jste povinni nahlásit firmě Holzmann do 24 hodin.
Za neohlášené škody při transportu nepřebírá firma Holzmann žádnou odpovědnost ne-
bo záruku.
Technické změny vyhrazeny!
Autorské právo
© 2010
Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají ne-
dotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána.
Místo soudu je v Rohrbachu!
Kontakt na služby zákazníkům
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone]
Fax [phone]
[email protected]

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 6
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200
3BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS
CZ
VÝZNAM BEZPEČNOSTNÍCH
SYMBOLŮ
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
Pracoviště a podlahu kolem stroje udržujte v čistotě a zbavte ji případného oleje,
tuku a zbytků od zpracovávaného materiálu!
Zajistěte dostatečné osvětlení pracoviště, kde se stroj nachází!
Stroj nepoužívejte venku!
Práce se strojem je při únavě, ztrátě koncentrace případně pod vlivem léků, alkoholu
nebo drog přísně zakázána!
Stoupání na stroj je zakázáno!
Hrozí těžká zranění při pádu nebo při převrácení stroje!
Stroj smí být obsluhován pouze zaškoleným personálem.
Nepovolané osoby, zejména děti, a nezaškolený personál se nesmí zdržovat v blízkosti
běžícího stroje!
Při práci se strojem nenoste volné šperky, dlouhý oděv, kravaty. Ne-
bezpečné jsou i dlouhé rozpuštěné vlasy.
Volné části oděvu apod. se mohou namotat na pohyblivé/rotující
části stroje a způsobit tak vážná zranění!
Při práci používejte vhodné ochranné prostředky
(ochranné rukavice, ochranné brýle, sluchátka atd.)!
Dřevěný prach může obsahovat chemické látky, které mohou mít negativní vliv na
zdraví osob. Stroj provozujte pouze v řádně větraných prostorech a za použití vhodné
ochranné masky!
DE
CE-SHODNÉ –Tento výrobek odpovídá směrnicím EU.
EN
EC-CONFORM - This product complies with the EC-directives.

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 7
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200

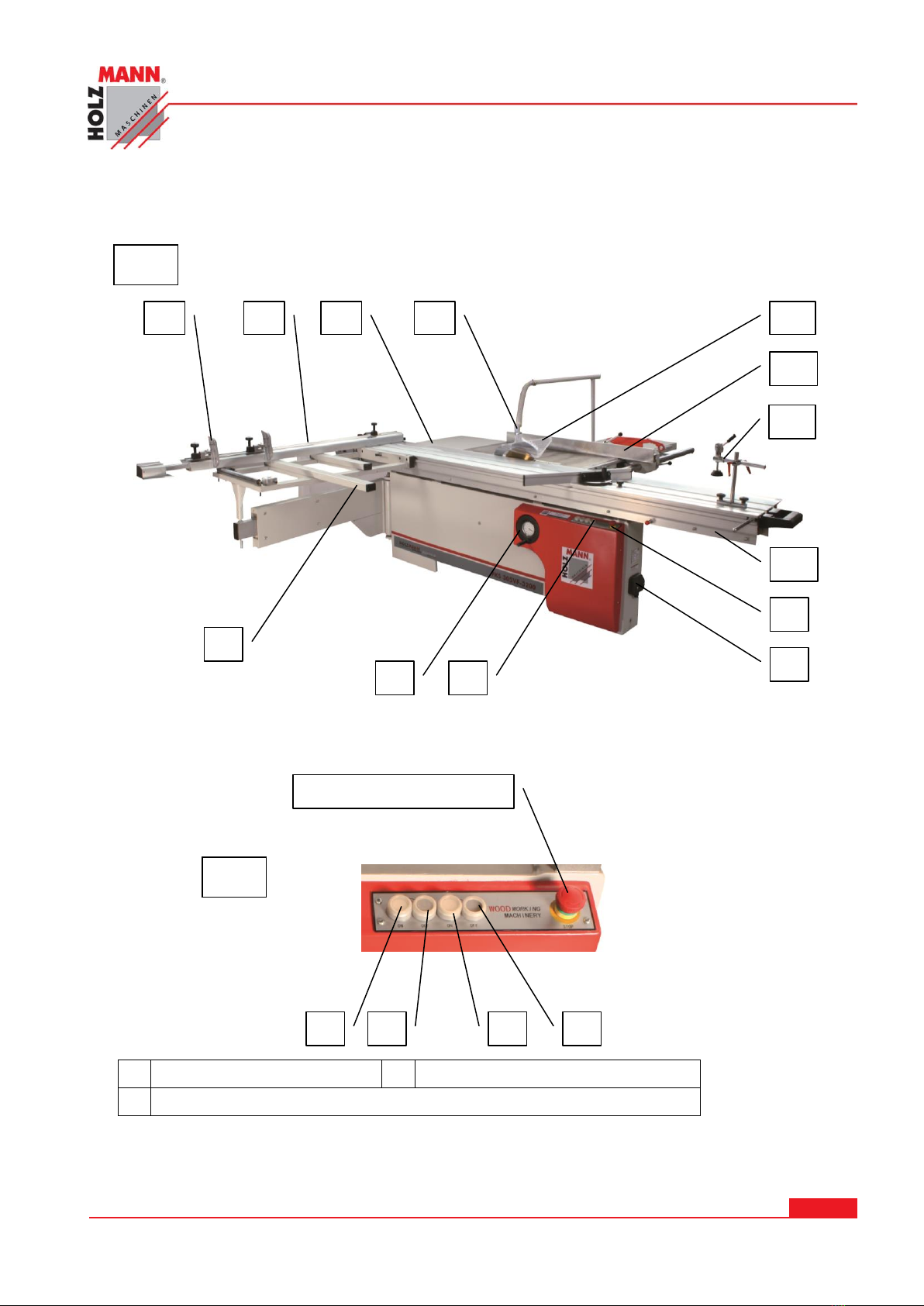

4TECHNIKA
a
START hlavního kotouče
c
START předřezu
b
STOP hlavního kotouče STOP předřezu
Fig. A
6
8
10
11
12
13
2
5
Fig. B
1
7
9
3
4
a
b
c
b
Nouzový vypínač (1)

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 8
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200
4.1 Ovládací prvky a části stroje
1
Nouzový vypínač
2
Hlavní vypínač
3
Ovládací panel
4
Ovládací kolo náklonu pily
5
Stupnice náklonu pily
6
Překlopný doraz
7
Stupnice dorazu
8
Prodloužení stolu
9
Odsávací hrdlo
10
Kryt pilového kotouče
11
Podélné pravítko
12
Přítlak obrobku
13
Formátovací stůl
4.2 Technická data
FKS 305VF-1600
FKS 305VF-2600
FKS 305VF-3200
FKS315VFN-3200
Napájecí napětí
V/Hz
230 / 400 / 50
230 / 400 / 50
230 / 400 / 50
Výkon hlavního motoru
kW
S1 4,0 / S6 5,6
S1 5,5 / S6 7,7
S1 5,5 / S6 7,7
Výkon předřezového motoru
kW
0,75
0,75
0,75
Celkové rozměry
mm
1760x1090x1100
2750x1150x1100
3350x1150x1100
Hmotnost
kg
400
730
780
Øhlavního pilového kotouče
mm
305
305
305/315(VFN)
Upínací Ø pilového kotouče
mm
30
30
30
Otáčky pilového kotouče
minˉ¹
4500/5500
4500/5500
4500/5500
Øpředřezového pilového kotouče
mm
120
120
120
Upínací Øpředřezového kotouče
mm
20
20
20
Otáčky předřezového kotouče
minˉ¹
8300
8000
8000
Max. délka řezu
mm
1600
2600
3200
Max. šířka řezu k podél. pravítku
mm
1150
1150
1150
Rozměr formátovacího stolu
mm
1600x375
2600x375
3200x375
Náklon pilového kotouče
°
0° - 45°
0° - 45°
0° - 45°
Max. výška řezu
mm
70 (90°) 50 (45°)
80 (90°) 55 (45°)
80 (90°) 55 (45°)
Ø hlavního odsávacího hrdla
mm
100
100
100

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 9
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200
5BEZPEČNOST
5.1 Účel použití
Stroj může být použit pouze v bezvadném technickém stavu, pouze pro povolené účely a osobami
poučenými o bezpečnosti práce se strojem! Závady, které by mohly narušit bezpečnost provozu
stroje, nechte okamžitě odstranit!
Obecně je zakázáno měnit nebo odstraňovat bezpečnostní prvky stroje!
Formátovací pila je určena výhradně pro přiřezávání dřevěných obrobků (masiv, dřevo-
třískové desky, dýha, atd.).
Za škody a zranění způsobená jiným, než ke svému účelu určenému použití stroje, ne-
nese společnost HOLZMANN-MASCHINEN jakoukoliv odpovědnost nebo záruku.
.
5.1.1 Provozní podmínky
Stroj je určen pro provoz za následujících podmínek:
Vlhkost
max. 70%
Teplota
od +1°С do +40°С
Stroj není určen pro venkovní provoz.
Stroj není určen pro provozy s rizikem exploze.
5.2 Nedovolené použití
Provoz stroje za podmínek přesahujících rámec použití uvedený v tomto návodu není dovolen.
Provoz stroje bez příslušných ochranných prostředků není dovolen.
Není dovolena demontáž nebo deaktivace ochranných prvků.
Není dovolen provoz stroje s obrobky, které nejsou výslovně uvedeny v tomto
návodu na obsluhu.
Jakékoliv změny na konstrukci stroje nejsou dovolené.
Provoz stroje způsobem a k účelům, které 100% neodpovídají pokynům uvedeným v tomto
návodu na obsluhu, je zakázán.
Za škody a zranění způsobená jiným než ke svému účelu určenému použití stroje nene-
se společnost HOLZMANN-MASCHINEN jakoukoliv odpovědnost nebo záruku.
5.3 Všeobecné bezpečnostní pokyny
Výstražné štítky a/nebo nálepky na stroji, které jsou již nečitelné nebo chybějí, musejí být
okamžitě obnoveny!
Pro zabránění vadné funkce stroje, jeho poškození nebo škodám na zdraví dbejte VŽDY následují-
cích pokynů:

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 10
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200
Pracoviště a podlahu kolem stroje udržujte v čistotě a zbavte ji případného oleje,
tuku a zbytků od zpracovávaného materiálu!
Zajistěte dostatečné osvětlení pracoviště, kde se stroj nachází!
Stroj nepoužívejte venku!
Práce se strojem je při únavě, ztrátě koncentrace případně pod vlivem léků, alkoholu
nebo drog přísně zakázána!
Stoupání na stroj je zakázáno!
Hrozí těžká zranění od pádu nebo převrácení stroje!
Stroj smí být obsluhován pouze zaškoleným personálem.
Nepovolané osoby, zejména děti, a nezaškolený personál se nesmí zdržovat
v blízkosti běžícího stroje!
Při práci se strojem nenoste volné šperky, dlouhý oděv, kravaty. Ne-
bezpečné jsou i dlouhé rozpuštěné vlasy.
Volné části oděvu apod. se mohou namotat na rotující části pily a
způsobit tak vážná zranění!
Při práci používejte vhodné ochranné prostředky
(ochranné rukavice, ochranné brýle, sluchátka atd.)!
Dřevěný prach může obsahovat chemické látky, které mohou mít negativní vliv na
zdraví osob. Stroj provozujte pouze v řádně větraných prostorech a za použití vhodné
ochranné masky!
Před údržbou nebo při seřizování odpojte stroj ze sítě! Před odpojením ze sítě vypně-
te stroj hlavním vypínačem (OFF).
Pro transport nebo manipulaci se strojem nikdy nepoužívejte síťový kabel!
Na stroji je pouze několik málo komponent, které vyžadují údržbu. Není nutné na
stroji cokoliv demontovat. Opravy svěřte výhradně kvalifikovanému opraváři!
Příslušenství:
Používejte pouze příslušenství doporučené společností HOLZMANN!
V případě dotazů nebo potíží se obracejte na náš zákaznický servis.

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 11
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200
5.4 Bezpečnostní prvky stroje
Stroj je vybaven následujícími bezpečnostními prvky:
Vedení rozvíracího klínu. Tato výbava je určena pro zabránění odskočení obrobku. Nastavení se
provede v horizontálním i vertikálním směru proti pilovému kotouči.
Ochranný kryt pilového kotouče:
Kryt je upevněný na rozvíracím klínu, aby bylo zabráněno kontaktu s pilovým kotoučem.
Řezací agregát je možné zcela sklopit pod pracovní stůl. K tomu je nutné demontovat kryt z
rozvíracího klínu.
Zařízení pro blokaci zvoleného nastavení ve vertikálním a horizontálním směru a také v naklo-
něné poloze.
Příruby k upevnění nástroje. Ty jsou upevněny prostřednictvím klínu na hřídeli, aby se tak za-
bránilo nežádoucímu uvolnění nástroje při zastavení stroje.
Matka (s levým závitem!!) pro upevnění nástroje na hřídeli.
Vybrání pro klíč Příruby k upevnění nástroje. Ty jsou upevněny prostřednictvím klínu na hřídeli,
aby se tak zabránilo nežádoucímu uvolnění nástroje při zastavení stroje při nastavování pře-
dřezu.
Podélné pravítko. Slouží k přesnému vedení obrobku při podélném řezání. Pravítko je vyrobeno
ze zničitelného materiálu (hliník).
Nastavení podélného pravítka je možné bez použití nářadí; nastavení odečtete na stupnici.
Vypínač. Při výměně řemene, při otevřeném krytu, nelze spustit stroj.
Elektronická brzda pro elektrodynamické brždění motoru. Zajišťuje zabrždění nástroje za méně
něž 10 sekund po vypnutí pohonu.
Bezvadné a ostré nástroje.
Není povoleno použití tupých nástrojů z důvodu rizika vymrštění obrobku, přetížení stroje a
vzniku nekvalitního opracování plochy obrobku.
Při řezaní obrobku o šířce menší 120 mm musí být prováděno přisouvání materiálu pomocí
posuvné tyče, a dorazová lišta se musí nacházet v poloze na plocho.
5.5 Ostatní rizika
I při dodržování bezpečnostních předpisů a pokynů pro správné použití stroje hrozí další
rizika:
Nebezpečí poranění rukou/prstů při kontaktu s pilovým kotoučem za provozu stroje.
Nebezpečí úrazu elektrickým proudem při dotyku částí/dílů stroje, které vedou elektrický
proud.
Nebezpečí zranění od zlomeného nebo vymrštěného listu pily nebo jeho části, především při
přetížení stroje nebo vlivem chybného směru otáčení.
Poškození sluchu v případě, že obsluha nepoužila vhodnou ochranu sluchu.
Nebezpečí zranění při odrazu obrobku nebo vymrštění obrobku nebo jeho částí.
Nebezpečí poškození zraku při odletujících částech a to i při použití ochranných brýlí.
Nebezpečí vdechnutí jedovatého dřevěného prachu při práci s obrobky.
Tato rizika je možné minimalizovat při dodržování všech bezpečnostních pokynů, údržby a péče o
stroj a při vhodném používání stroje zaškolenou obsluhou. Přes veškeré ochranné pomůcky a
bezpečnostní výbavu stroje jsou Vaše koncentrace na práci a technické předpoklady pro obsluhu
stroje jakým je formátovací pila, tím nejdůležitějším bezpečnostním faktorem!

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 12
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200
6MONTÁŽ
6.1 Přípravné práce
6.1.1 Obsah dodávky
Po obdržení dodávky zkontrolujte, zda-li jsou všechny součásti stroje v pořádku. Poškození nebo
chybějící části dodávky oznamte neprodleně přepravci nebo prodejci. Viditelná poškození trans-
portem musejí být nad rámec záručních ustanovení bezodkladně uvedena na dodacím listu, jinak
se bude považovat zboží jako převzaté v pořádku.
6.1.2 Pracoviště
Pro stroj zvolte vhodné místo.
Dbejte přitom bezpečnostních pokynů podle kapitoly 5 a rozměrů stroje podle kapitoly 4.
Zvolené místo musí disponovat příslušnou přípojkou na elektrickou síť a možností napojení odsávací-
ho zařízení.
Přesvědčte se, že má podlaha dostatečnou nosnost. Stroj musí být vyrovnán tak, aby stál na
všech patkách.
Rovněž je nutné dodržet pracovní prostor kolem stroje minimálně 0.8 m. Před a za strojem musí
být dostatek místa pro přísun dlouhých obrobků.
6.1.3 Transport / Vykládka stroje
Složení stroje a jeho transport provádějte pomocí vysokozdvižného vozíku s dostatečnou únos-
ností.
S pomocí nivelizačních šroubů stroj ustavte do vodorovné polohy.
6.1.4 Příprava povrchových ploch
Stroj zbavte konzervačního prostředku, kterým jsou opatřeny jeho části bez povrchové úpravy
z důvodu jeho ochrany proti korozi. Dekonzervaci lze provést běžnými rozpouštědly. Nikdy nepo-
užívejte nitroředidla nebo obdobné agresivní prostředky. V žádném případě nepoužívejte vodu.
POKYN
VAROVÁNÍ
Vidle vozíku by měly mít délku nejméně 1200 mm.
Zkontrolujte bezvadné upevnění zvedacích ok na stroji.
Zvedání stroje a jeho transport musí provádět kvalifikovaný personál s od-
povídající kvalifikací.

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 13
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200
Použití rozpouštědel, benzinu, agresivních chemikálií nebo odstraňovačů má za násle-
dek poškození povrchu výrobku!
Platí: Při čištění používejte výhradně jemné čističe.
6.2 Montáž dílů, demontovaných pro transport
Stroj se dodává předmontovaný. Formátovací stůl, deska prodloužení a rozšíření stolu, vedení
podélného pravítka, podélné pravítko, úhlové pravítko, jakož i držák krytu kotouče je nutné na-
montovat.
6.2.1 Montáž formátovacího stolu
Nasaďte formátovací stůl na stojan stroje.
Nastavte upevňovací šrouby do připravených otvorů. S pomocí podložek vyrovnejte rovinu
formátovacího stolu s rovinou pracovního stolu.
Před dotažením upevňovacích šroubů nastavte rovnoběžnost formátovacího stolu s pilovým
kotoučem. Formátovací stůl by měl být asi 2 mm od pracovního stolu a na šířku kotouče „od-
jíždět“ doleva asi o 0,1 mm.
Namontujte na stranu stojanu koncovou dorazovou destičku stolu.
6.2.2 Montáž podpěrného rámu
Našroubujte podpěrnou tyč na konec teleskopického ramene.
Nasuňte podpěrný rám do T drážky na formátovacím stole.
Posuňte podpěrný rám do požadované pozice a dotáhněte
upevňovací šrouby.
Podpěrný rám nasaďte na podpěrnou tyč teleskopického ramene a vyrovnejte šroubem výšku
podpěrného rámu k formátovacímu stolu.

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 14
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200
Úhlová stupnice Přišroubujte profil úhlového pravítka
Nasaďte úhlové pravítko do otvoru podpěrného rámu
Montáž prodloužení a rozšíření stolu
Profil pravítka zespodu přišroubujte
Na pracovní stůl upevněte vodící tyč podélného pra-
vítka.
Na vodící tyč nasaďte podélné pravítko.
Gewindeplatte
Podpěrný profil

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 15
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200

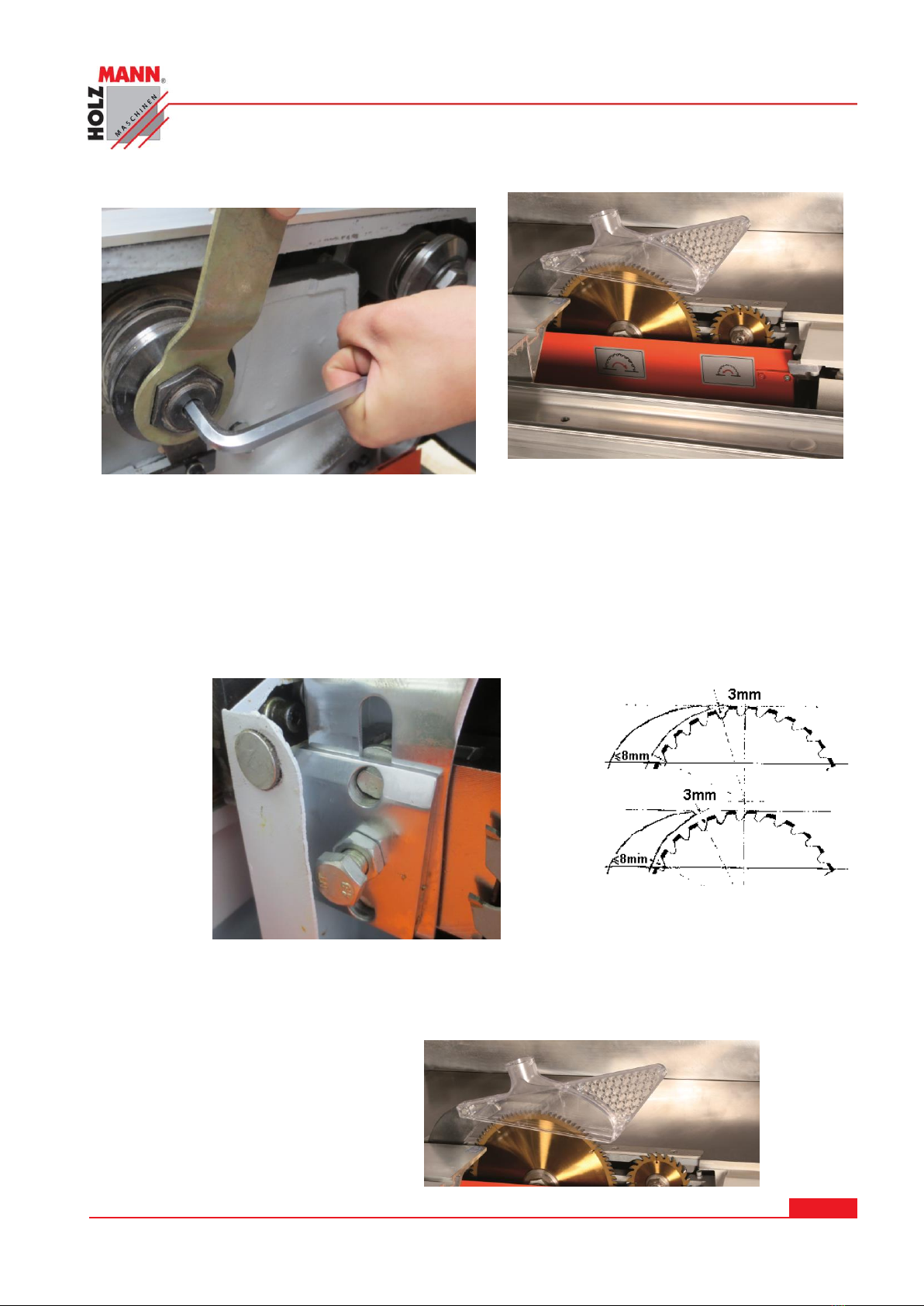

6.2.3 Montáž / demontáž hlavního a předřezového pilového kotouče
Nastavte pilový kotouč do horní polohy.
Odsuňte formátovací stůl zcela vpravo. Odklopte bezpečnostní kryt kotoučů.
Nasaďte očkový klíč na matku příruby a imbus klíčem zajistěte vřeteno pily. Uvolněte matku
(levý závit) Nasaďte pilový kotouč – pozor na správný směr otáčení! Zajistěte kotouč přírubou
a dotáhněte matkou.
Stejně postupujte u předřezového kotouče.
6.2.4 Nastavení rozvíracího klínu
6.2.5 Montáž krytu kotouče
Kryt kotouče namontujte na rozvírací klín. Práce na stroji s nenamontovaným kotoučem je zaká-
zána.

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 16
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200
6.2.6 Elektrické připojení
Připojení elektrického napájení stroje smí být provedeno pouze kvalifikovaným elektromechani-
kem s příslušným oprávněním. Připojení stroje se může provést pouze při vypnutém přívodu elek-
trického napájení. Připojovací skříňka se nachází na zadní straně stroje. Jedna připojovací skříňka
je také na boku stroje, kterou je nutné připojit podle schématu.
6.2.7 Kontrola
Po připojení napájecího napětí je nutné zkontrolovat správný směr otáčení pilového kotouče.
K tomu krátce zapněte stroj. Pokud se pilový kotouč otáčí opačně, prohoďte na přívodu napájení
dvě fáze. Předtím je nutné odpojit napájecí napětí. Toto smí provést pouze elektromechanik
s příslušným oprávněním.
6.2.8 Připojení odsávání
80mm je připojena na horní odsávání krytu kotouče. Pomocí Y rozdvojky je možné pod pracovním
stolem připojit tuto hadici k hlavnímu odsávání.
6.2.9 Uzemnění
POZOR
Při práci na neuzemněném stroji:
Hrozí úraz elektrickým proudem!
K tomu platí:
Stroj musí být uzemněn a připojen k uzemněné zásuvce.
Elektrické připojení stroje je připraveno pro provoz s uzemněnou zásuvkou!
Zástrčku lze použít pouze do řádně instalované a uzemněné zásuvky!
Zástrčka dodaná se strojem nesmí být měněna. Pokud je vadná nebo nevhodná, může být up-
ravena nebo vyměněna pouze kvalifikovaným elektrikářem!
Uzemňovací vodič je v provedení zeleno-žluté barvy!
V případě opravy nebo výměny nesmí být uzemňovací vodič připojen k zásuvce pod napětím!
Prověřte s kvalifikovaným elektrikářem nebo revizním technikem, že bylo porozuměno
pokynům pro uzemnění a stroj je řádně uzemněn!
Poškozený kabel musí být neprodleně vyměněn!

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 17
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200
7PROVOZ
7.1 Nastavení před uvedením do provozu
Před jakýmkoliv nastavováním odpojte stroj od napájecího napětí, abyste předešli nenadálému
zapnutí stroje!
Zkontrolujte, zda nastavené otáčky nepřevyšují dovolené otáčky pilového kotouče.
Maximální průměr upnutého pilového kotouče smí být 305 mm.
7.1.1 Nastavení otáček kotouče
Formátovací pila FKS 305VF-1600 / 2600 / 3200 má dvě rychlosti otáčení hlavního pilového ko-
touče (viz technická data).
Odpojte stroj od elektrického napájení.
Nastavte pilový kotouč na 45°.
Otevřete dvířka ve stojanu stroje.
Stlačte napínací páku dolů
Založte řemen do požadované polohy.
Páku opět posuňte nahoru a zaaretujte všechny uvolněné prvky.

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 18
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200
8OBSLUHA
8.1.1 Hlavní vypínač
Pokud chcete stroj hlavním vypínačem zapnout, musí být NOUZOVÝ
VYPÍNAČ uvolněný (pootočením doprava).
8.1.2 Zapnutí hlavního kotouče
K zapnutí hlavního kotouče stlačte levé tlačítko na ovládacím
panelu.
K vypnutí slouží tlačítko vpravo od něho.
8.1.3 Zapnutí předřezového kotouče
K zapnutí předřezového kotouče stlačte bílé tlačítko vpravo na ovládacím panelu.
K vypnutí stlačte tlačítko vpravo od něho.
8.1.4 Nouzový vypínač
Stlačením nouzového vypínače se stroj okamžitě vypne. Před
zapnutím je nutné tlačítko pootočit doleva a lehce povytáhnout.
8.1.5 Nastavení výšky pilového kotouče
Pro nastavení výšky pilového kotouče podle výšky materiálu, pootoč-
te ručním kolem ve směru hodinových ručiček. Na opačnou stranu
výšku kotouče snižujete.
8.1.6 Nastavení náklonu pilového kotouče
K nastavení náklonu slouží ruční kolo (4) na straně stroje.
Náklon kotouče je možný od 0° - 45°. Úhel náklonu odečtete na kruhové
stupnici ručního kola.
Zapnutí EIN
Zapnutí předřezu EIN
Nouzový vypínač (1)

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 19
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200
8.1.7 Nastavení předřezového kotouče
Výšku předřezu nad stolem nastavíte otáčením nastavovací-
ho kolečka
Předřez můžete nastavit i stranově
Stroj FKS 305VF-2600 / 3200 je vybaven předřezem. Předřez je nutné nastavit podle zvolené
varianty řezání Standardně je dodávána nastavená varianta A. Je možné použít následující vari-
anty nastavení předřezu:
А–tloušťkapředřezu je stejná,
jako tloušťka pilového kotouče.
В–Dvoudílný předřez: vkládá-
ním podložek mezi dvě části ko-
touče se nastaví tloušťka.
С–Předřez s kuželovým zubem:
K vyrovnání tloušťky hlavního
kotouče s proměnnou tloušťkou.
Při řezání dílů, u kterých má zů-
stat pouze jedna strana rovná, je
možné použít prakticky jakýkoliv
předřez.
V tomto případě se vyrovná hra-
na předřezu s hranou hlavního kotouče.
8.1.8 Blokace formátovacího stolu
Formátovací stůl je možné zablokovat otočným čepem na straně stolu. K aktivace blokace povy-
táhněte za kuličku čepu a po otočení o 90 stupňů nechte čep zapadnout do otvoru v nosníku sto-
lu.

HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Strana 20
Formátovací pila / panel saw FKS 305VF-1600 / 2600 / 3200
8.2 Pokyny pro použití formátovací pily
Příčné řezy obrobků z masivního dřeva
Při této operaci je nutné použít následující bezpečnostní prvky pro bezpečnou práci:
Podpěrný rám
Úhlové pravítko
Kryt pilového kotouče
Rozvírací klín
Přítlak obrobku
Vložka stolu
Přířezy desek
Při této operaci je nutné použít následující bezpeč-
nostní prvky pro bezpečnou práci:
Podpěrný rám
Úhlové pravítko s podpěrou materiálu
Kryt pilového kotouče
Rozvírací klín
Přítlak obrobku
Vložka stolu
V mnoha případech je při řezání laminovaných
desek doporučeno, aby byl použit předřez, čímž zamezíte otřepům na hraně řezaného
materiálu.
Výška předřezového kotouče nad stolem musí být
nastavena v rozmezí 1 –1.5 mm.
Nastavte kryt kotouče.
Obrobek posunujte rovnoměrně a bez zrychlování proti kotouči až do konce řezu.
Výšku kotouče nastavte jen tak, aby zuby kotouče byly spolehlivě překryty krytem (vzdálenost
mezi krytem a obrobkem –max. 5 mm.
Výšku a náklon pilového kotouče nastavujte pouze při vypnutém stroji.
Pracujte pouze s dobře naostřenými kotouči.
Při řezání obrobků, užších než 120 mm používejte plastový podavač obrobků.
Zkontrolujte, že stroj pracuje bez vibrací.
Pilové kotouče s odpadlými zuby nebo deformované je zakázáno používat!
Při opravě a údržbě pilových kotoučů s naletovanými zuby se nesmí konstrukce (šířka a tvar
zubu) měnit. Broušení letovaných zubů je možné až na minimální tloušťku 1 mm.
Poté se kotouč musí vyřadit.
Abb. 20
