HOLZMANN MASCHINEN KAM 65PRO User manual

Edition: 16.04.2016 –Revision - 00 –CEC - CZ/EN
CZ
NÁVOD K POUŽITÍ
MOBILNÍ OLEPOVAČKA HRAN
Übersetzung / Translation
EN
USER MANUAL
MOBILE EDGE BANDING MACHINE
KAM 65PRO

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
KAM 65PRO
1INHALT /INDEX
1INHALT /INDEX 2
2BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS 4
3TECHNIKA 5
3.1 Části stroje / components ................................................................................... 5
3.2 Technická data / technical details ....................................................................... 5
3.3 Obsah dodávky / delivery content....................................................................... 6
4PŘEDMLUVA (CZ) 7
5BEZPEČNOST 8
5.1 Účel použití ......................................................................................................... 8
5.2 Bezpečnostní pokyny........................................................................................... 9
5.3 Ostatní rizika..................................................................................................... 10
6PROVOZ 11
6.1 Provozní pokyny ................................................................................................ 11
6.2 Ovládací panel a regulátor rychlosti podávání ................................................... 11
6.3Obsluha ............................................................................................................. 12
6.3.1 Výškové nastavení vodící desky ......................................................................12
6.3.2 Nastavení šířky hrany....................................................................................12
6.3.3 Nastavení množství lepidla (granulátu)............................................................13
6.3.4 Mobilní lepení hran........................................................................................13
6.3.5 Lepení hran ve stacionární poloze ...................................................................14
7ÚDRŽBA 15
7.1 Plán údržby a prací na stroji.............................................................................. 15
7.2 Skladování......................................................................................................... 15
7.3 Likvidace ........................................................................................................... 15
8ODSTRANĚNÍ ZÁVAD 16
9PREFACE (EN) 17
10 SAFETY 18
10.1 Intended Use................................................................................................. 18
10.2 Security instructions ..................................................................................... 19
10.3 Remaining risk factors .................................................................................. 20

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
KAM 65PRO
11 OPERATION 21
11.1 Operation instructions................................................................................... 21
11.2 Operation panel and variable speed controller .............................................. 21
11.3 Operation ...................................................................................................... 22
11.3.1 Height adjustment of the guiding plate .......................................................22
11.3.2 Adjustment for the width of edge ...............................................................22
11.3.3 Adjustment for the amount of glue.............................................................23
11.3.4 Edge banding mobile use ..........................................................................23
11.3.5 Edge banding stationary use......................................................................24
12 MAINTENANCE 25
12.1 Maintenance plan .......................................................................................... 25
12.2 Storage ......................................................................................................... 25
12.3 Disposal ........................................................................................................ 25
13 TROUBLESHOOTING 26
14 ELEKTRICKÉ SCHÉMA / WIRING DIAGRAM 27
15 NÁHRADNÍ DÍLY / SPARE PARTS 28
15.1 Objednávka náhradních dílů / spare parts order........................................... 28
15.2 Výkres náhradních dílů / explosion drawing ................................................. 29
16 CE PROHLÁŠENÍ O SHODĚ/CE-CERTIFICATE OF CONFORMITY 34
17 ZÁRUKA 35
18 GUARANTEE TERMS 36
19 SLEDOVÁNÍ VÝROBKU 37
PRODUCT EXPERIENCE FORM 37

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
KAM 65PRO
2BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS
CZ
BEZPEČNOSTNÍ SYMBOLY
VÝZNAM
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
CZ
CE-SHODNÉ: Tento výrobek je v souladu se směrnicemi ES
EN
EC-CONFORM: This product complies with EC-directives
CZ
PŘEČTĚTE SI NÁVOD!Přečtěte si řádně návod na obsluhu a údržbu Vašeho
stroje a dobře se seznamte s ovládacími prvky stroje, aby byl tento řádně
obsluhován a předešlo se ke škodám na stroji a zraněním osob.
EN
READ THE MANUAL! Read the user and maintenance manual carefully and get
familiar with the controls in order to use the machine correctly and to avoid
injuries and machine defects.
CZ
POZOR! Dbejte bezpečnostních symbolů! Nedodržování předpisů a pokynů může
vést k těžkým poraněním osob nebo dokonce smrtelným úrazům.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the machine as
well as ignoring the security and operating instructions can cause serious injuries
and even lead to death.
CZ
Všeobecný pokyn
EN
General note
CZ
Používejte ochranné prostředky!
EN
Protective clothing!
CZ
Před údržbou nebo přestávkou vypněte stroj a
odpojte napájecí napětí!
EN
Stop and pull out the power plug before any break
and engine maintenance!
CZ
Nebezpečné elektrické napětí!
EN
High voltage!
CZ
Nebezpečí zranění rukou rotujícími částmi stroje!
EN
Hand injuries because of rotating rollers!
CZ
Nebezpečí popálení! Horké části stroje
EN
Burn hazard! Hot surface
CZ
Nebezpečí požáru! Vysoká teplota
EN
Burn hazard! High temperature

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
KAM 65PRO
3TECHNIKA

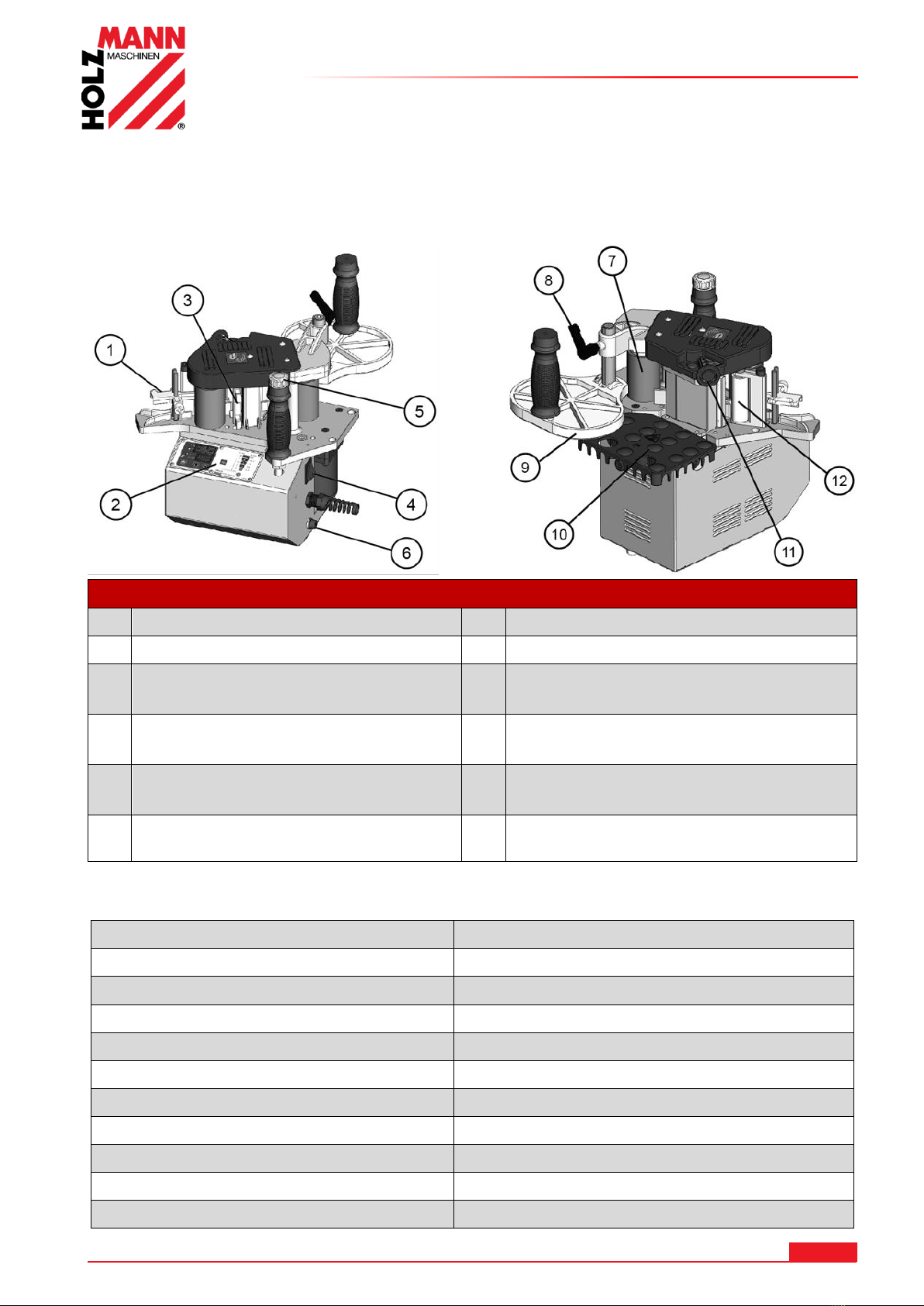

3.1 Části stroje / components
KAM 65PRO
1
Vedení hrany / tape insert guide
7
Podávací válec / feeding roller
2
Ovládací panel / operation panel
8
Zajišťovací páka / clamping lever
3
Nastavení výšky hrany /
thickness adjustment block
9
Vodící deska / guiding plate
4
Vypínač EIN-AUS /
main switch ON-OFF
10
Kryt tavící nádobky /
glue pot cover
5
Vypínač a regulátor podávání hrany /
feeding switch
11
Nastavovací točítko množství lepidla /
glue adjustment knob
6
Pojistka / fuse
12
Podávací váleček hrany / tape feeding
roller
3.2 Technická data / technical details
Napájecí napětí / voltage
230 V / 50 Hz
Příkon / power
855 W
Provozní teplota / banding temperature
MODE 1: 125°C - 200°C MODE 2: 80°C - 155°C
Čas zahřátí / warm-up time
4 min
Tloušťka hrany / edgethickness
0,4 –3 mm
Šířka hrany / edge width
10 –65 mm
Min. Poloměr oblouku / min curve radius
25 mm
Podávání hrany / edge feeding speed
2 –6 m/min
Délka kabelu / cable length
5 m
Rozměry stroje / machine size
340 x 300 x 350 mm
Hmotnost / weight
8,8 kg

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6
KAM 65PRO

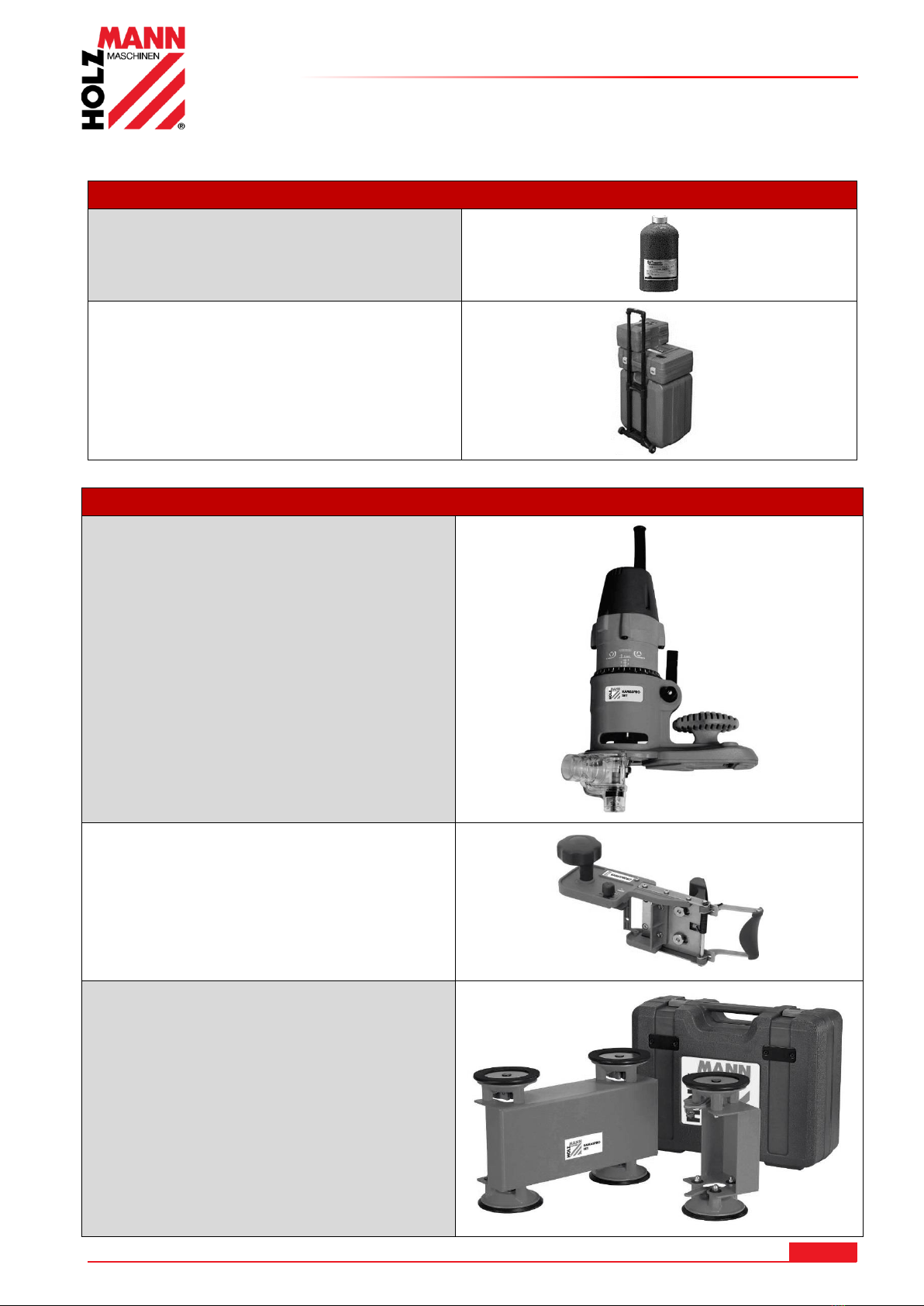

3.3 Obsah dodávky / delivery content
KAM 65PRO
1 Lahev s granulátem / 1 bottle glue
1 Kufr s podvozkem / 1 box and trolley
KAM 65PROSET (NA PŘÁNÍ)
Frézka na hrany / edge router
Zařezávač hran / edge cutter
Vakuová upínací sada / vacuum clamp set

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
KAM 65PRO
4PŘEDMLUVA (CZ)
Vážený zákazníku!
Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu mobilní
olepovačky hran KAM65PRO
Obchodní označení výrobku uvedené na obálce návodu bude pro účel tohoto návodu zkráceno na
označení „stroj“.
Tento návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro
případné pozdější použití. Pokud stroj předáváte třetí osobě, vždy návod přiložte!
Dodržujte bezpečnostní pokyny!
Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní práci se
strojem a pomůže předcházet chybám a případným škodám. Dodržujte bezpečnostní pokyny a
dbejte výstrah. Opomíjení bezpečnostních pokynů může vést k vážným škodám na zdraví apod.
Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu
mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě
informujte.
Technické změny vyhrazeny!
Po dodání zkontrolujte bezodkladně stav zboží a v případě neshod a poškození
zaznamenejte tyto okamžitě do přepravního listu!
Škody způsobené přepravou musí být nahlášeny přímo u nás nejpozději do 24 hodin od
dodání. Na pozdější reklamace nebude brát společnost Holzmann zřetel.
Autorské právo
© 2016
Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají
nedotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána.
Místo soudu je ve správním území Linz nebo příslušný soud pro 4170 Haslach.
Kontakt na služby zákazníkům
HOLZMANN MASCHINEN GmbH
AT-4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
Fax [phone]
[e-mail]

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
KAM 65PRO
5BEZPEČNOST
5.1 Účel použití
Stroj používejte pouze v bezvadném technickém stavu, k tomu určenému účelu a s vědomím rizik a
bezpečnostních předpisů! Závady, které mohou ovlivnit bezpečnost provozu ihned odstraňte!
Bezpodmínečně dodržujte podmínky pro provoz, údržbu a bezpečnost práce.
Je obecně zakázáno provádět změny stroje nebo vyřazovat z provozu bezpečnostní prvky stroje!
Stroj je určen pro následující provoz:
K olepování hran dřevěných, plastových a podobných materiálů.
Za jiné použití a z něho pramenící škody nebo zranění nepřebírá firma HOLZMANN-
MASCHINEN žádnou odpovědnost nebo záruku.
Pracovní podmínky:
Stroj je určen pro práci za následujících podmínek:
Vlhkost
max. 70%
Teplota
od +5°С do +40°С
Stroj není určen k provozu ve výbušném prostředí.
Nedovolené použití:
Provoz stroje za podmínek nad rámec uvedený v tomto návodu na obsluhu není
povolen.
Provoz stroje bez bezpečnostních prvků není dovolen.
Demontáž nebo vyřazení bezpečnostních pervků z provozu je zakázáno.
Není dovoleno olepovat materiály, které nejsou výslovně uvedeny v tomto návodu.
Není dovoleno používat materiály, které pro tento stroj nejsou schváleny.
Změny konstrukce stroje jsou zakázány.
Provoz stroje způsobem nebo k účelům, které 100% neodpovídají tomuto návodu
je zakázán.
Stroj nikdy nenechávejte bez dozoru, zvláště jsou-li přítomny děti!

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9
KAM 65PRO
5.2 Bezpečnostní pokyny
Výstražné štítky a/nebo nálepky na stroji, které jsou již nečitelné nebo chybějí, musejí
být okamžitě obnoveny!
Místní zákony mohou omezit věk uživatelů tohoto stroje!
K zamezení závadám, škodám a zraněním je nutné BEZPODMÍNEČNĚ dodržovat následující
pokyny:
Rukojeti, pracovní prostor a podlahu kolem stroje udržujte v čistotě, bez
mastnoty, zbytků materiálu a olejů!
Zabezpečte dostatečné osvětlení pracoviště!
Stroj nepřetěžujte!
Praciujte pouze ve větraných prostorech!
Při práci dbejte na jistý postoj.Se strojem nepracujte nad hlavou!
Nebezpečí polití horkým lepidlem.
Při únavě, nesoustředěnost nebo pod vlivem léků, alkoholu nebo drog je
proce se strojem zakázána!
Stroj smí obsluhovat pouze jedna osoba
Stroj smí obsluhovat pouze zaškolená obsluha (znalá a rozumějící návodu
k použití), která nemá omezení motorických schopností
Nepovolaní a zvláště pak děti se nesmějí k pracujícímu stroji přibližovat!
Dbejte na to, aby se nepovolané osoby zdržovaly nejméně 2 m od stroje.
Při práci se strojem noste vhodné ochranné vybavení (ochranné rukavice
podle EN 388, brýle, chrániče sluchu, boty S1, filtrační masku…)!
Pokud pracujete se strojem, nenoste volné šperky a ozdoby, široké a
volné šaty, kravatu, dlouhé rozpuštěné vlasy atd.
Volně položené předměty na stroji mohou být vymrštěny do prostoru a
způsobit zranění!
Pracující stroj nesmí být ponechán bez dozoru! Před opuštěním stroje
vypněte motor a počkejte, dokud se nezastaví!
Před údržbou nebo přestávkou stroj vypněte a odpojte od napájecího
napětí!
Před připojením stroje k napájení se přesvědčte, že je vypnutý!
Nikdy stroj nepoužívejte s vadným vypínačem!

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10
KAM 65PRO

Používejte pouze nezměněné zástrčky, které odpovídají schváleným
zásuvkám. Nepoužívejte adaptéry.
Při každé práci s elektricky poháněným strojem, buďte nejvýše opatrní!
Nebezpečí úrazu elektrickým proudem, požáru nebo poranění!
Chraňte stroj před vlhkem!
Pokud pracujete venku, používejte pouze prodlužovací kabel pro práci
venku!
Elektricky poháněné stroje nepoužívejte v blízkosti zápalných látek a
plynů – nebezpečí exploze!
Zkontrolujte vždy před zapnutím stroje, že napájecí kabel není
poškozený!
Nikdy napájecí kabel nepoužívejte ke zvedání či transportu stroje!
Chraňte kabel před horkem, olejem nebo ostrými hranami!
Zamezte kontaktu s částmi stroje pod napětím!

Před zapnutím stroje odstraňte seřizovací nástroje!
Řezné nástroje udržujte naostřené a v čistotě!
Stroj skladujte mimo dosah dětí!
5.3 Ostatní rizika
POZOR
Dbejte na to, že každý stroj má ostatní rizika.
Při práci se strojem dbejte nejvyšší opatrnosti (i při jednoduchých
úkonech). Bezpečnost práce závisí na vás!
I při dodržení všech bezpečnostních pokynů a při správném použití stroje dbejte na následující
rizika:
Nebezpečí pořezání rukou/prstů rotujícími válci.
Nebezpečí poranění ostrými hranami nástroje.
Nebezpečí poranění: vlasy a volný oděv může být zachycen rotujícími částmi stroje.
Nebezpečí vážného poranění. Dbejte na správné oblečení.
Nebezpečí poranění dotykem s částmi stroje pod napětím.
Nebezpečí otravy vdechnutím výparů z lepidla.
Nebezpečí poranění oka vymrštěným předmětem, a to i při použití brýlí.
Tato rizika mohou být minimalizována při dodržení bezpečnostních pokynů, při správně použitém
a udržovaném stroji a při vyškolené obsluze.
Přes všechny bezpečnostní pokyny je váš postup a technické vzdělání tím nejdůležitějším
bezpečnostním faktorem!

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 11
KAM 65PRO
6PROVOZ
Stroj provozujte pouze v bezvadném stavu. Před každým použitím stroj zkontrolujte, zejména
elektrické vedení, ovládací prvky a bezpečnostní prvky. Zkontrolujte dotažení všech šroubových
spojů.
6.1 Provozní pokyny
POZOR
Nastavení stroje provádějte pouze při odpojeném napájecím
napětí!
PO KYN
Nastavte tplotu podle použitého lepidla!
Stroj držte pouze za rukojeti. Některé části stroje jsou horké
(válečky, tavící nádobka, kryt ohřevu)!
Nádobku na lepidlo otevírejte pouze za tepla
Nastavovací točítko množství lepidla ovládejte pouze za tepla,
nikdy ne při chladném lepidle
Stroj ukládejte do kufru pouze vychladlý!

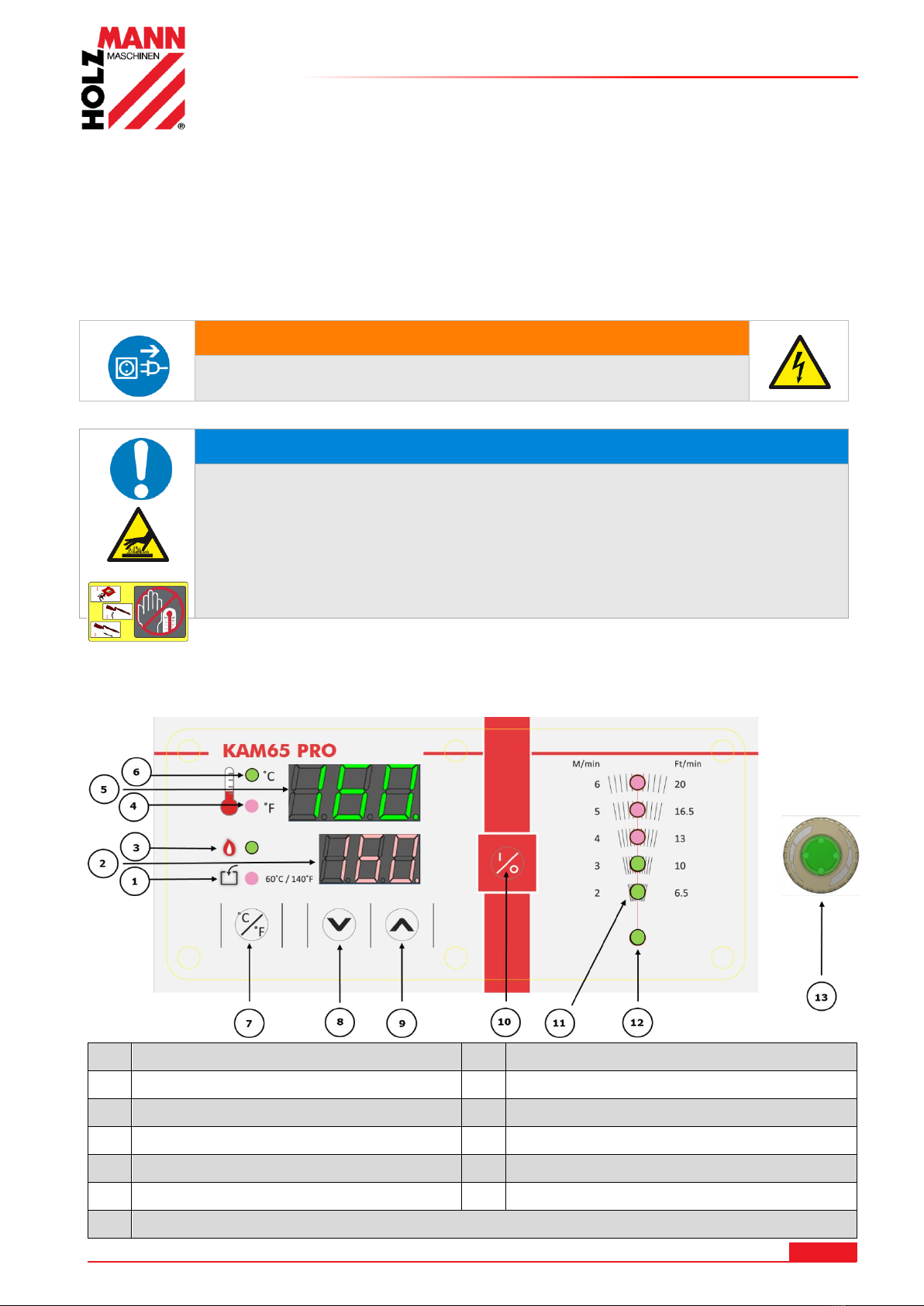

6.2 Ovládací panel a regulátor rychlosti podávání
1
Kontrolka skladování
7
Přepínač °C (M/min)/°F (Ft/min)
2
Požadovaná teplota
8
Snížení teploty
3
Kontrolka zapnutí topení
9
Zvýšení teploty
4
Kontrolka °F a Ft/min
10
Vypínač ohřevu EIN/AUS
5
Dosažená teplota
11
Ukazatel rychlosti podávání
6
Kontrolka °C a M/min
12
Kontrolka 120°C (250°F) dosaženo
13
Regulátor rychlosti posuvu na rukojeti

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 12
KAM 65PRO
6.3 Obsluha
6.3.1 Výškové nastavení vodící desky
Změřte tloušťku desky (Fig1)
Uvolněte zajišťovací páku a nastavte vodící desku na požadovanou výšku (Fig2)
Zajišťovací páku opět dotáhněte
Nastavte vodící desku na 90° k podávacímu válečku
Uvolněte imbus (1)
Vodící desku s pomocí úhloměru (2) nastavte na 90°
Imbus opět dotáhněte
Uvolněte šroub (3). Nastavte úhloměr na 0. Šroub opět dotáhněte
6.3.2 Nastavení šířky hrany
Uvolněte šroub (Fig4) a založte vzorek hrany
Vodítko hrany nastavte na požadovanou šířku (Fig5) a šroub opět dotáhněte

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 13
KAM 65PRO
6.3.3 Nastavení množství lepidla (granulátu)
Množství lepidla nastavte pootočením nastavovacího točítka (pouze při ohřátém stroji a
tekutém lepidle!)
Založte testovací hranu a proveďte zkoušku.
Nastavení je správné, pokud je hrana rovnoměrně pokryta lepidlem.
Během provozu se může stát, že stírací hrana nastavení množství lepidla se musí nastavit do
výchozí polohy (Fig7).

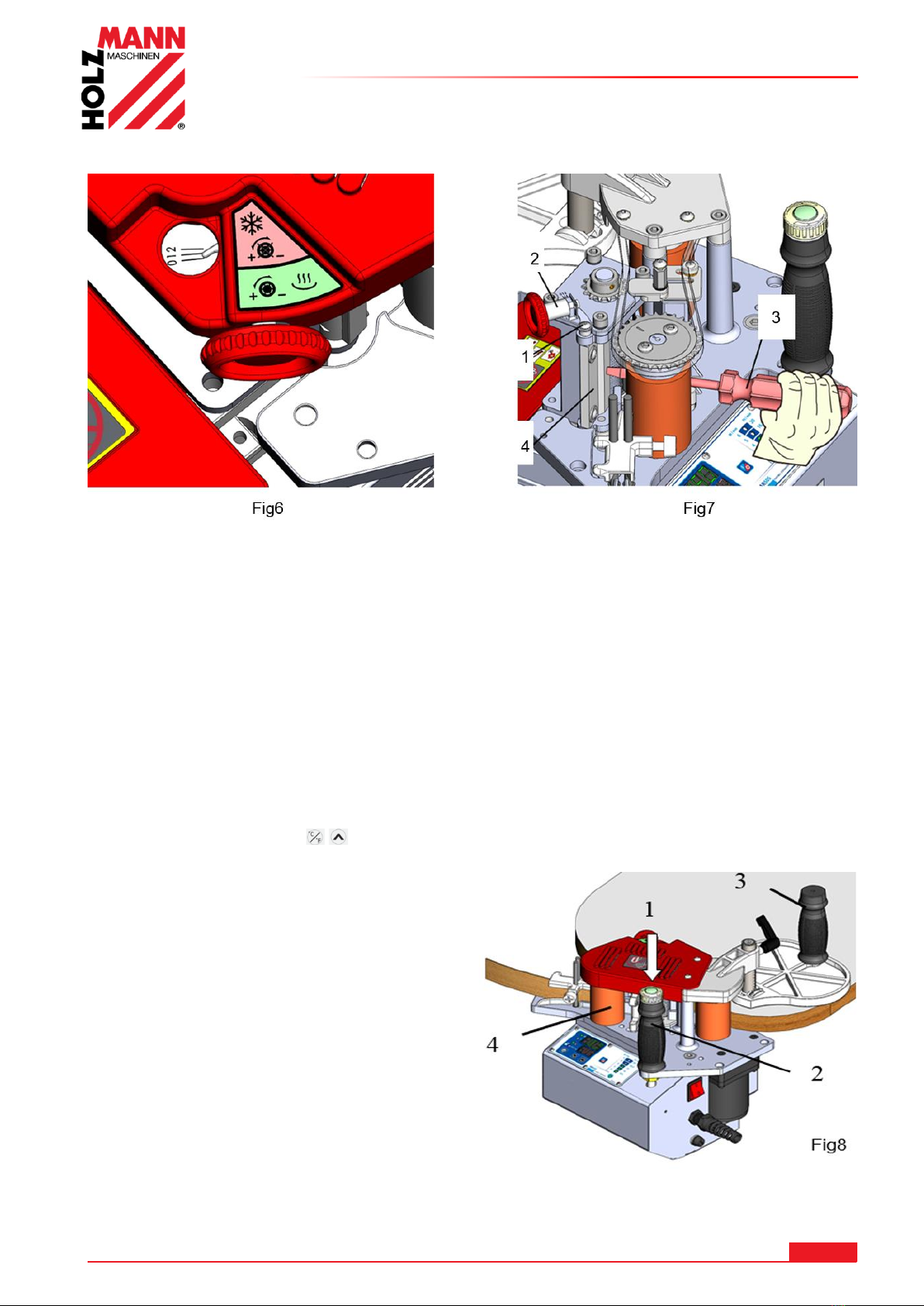

Uvolněte šroub (1) .
Nastavovací šroub (2) nastavte na minimum
Stírací hranu (4) šroubovákem (3) stlačte
Šroub (1) opět dotáhněte
6.3.4 Mobilní lepení hran
Zapněte hlavní vypínač
Zapněte ohřev. Ohřívací doba na 120°C (250°F) ca. 4min
Zvolte odpovídající ohřev a teplotu vhodnou pro použité lepidlo. Pro přepnutí Mode1/Mode2
stlačte společně tlačítko na ca. 3 sec. Když se rozsvítí kontrolka 120°C (250°F), může se
urychlit zvýšením rychlosti podávání. Doba rozpuštění granulátu je ca. 20-30 min
Pokud není možné podávací motor zapnout
(Er2 na displeji), zvyšte teplotu a počkejte,
až je granulát tekutý a potom znovu
zapněte.
Podávací válce musí být vždy čisté
Přistřihněte hranu na požadovanou délku
+5% resp. 10 cm.
Zaveďte hranu mezi dva podávací válce (4)
a mezi vodítko hrany na roztírací válec
lepidla.
Stroj držte pevně za obě rukojeti (2 a 3),
stlačte vypínač podávacího válce (1) a stroj
veďte podle obrobku tak, jak je znázorněno
na obrázku.
Podávací rychlost přitom můžete regulovat
regulátorem rychlosti na rukojeti.
Přesahující materiál hrany odfrézujte
frézkou (na přání) a zařezávačem hrany

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 14
KAM 65PRO
6.3.5 Lepení hran ve stacionární poloze
Dodanou šablonu položte na nejméně 20mm silnou pracovní desku (Fig9).
Šablonu obkreslete a materiál vyřízněte (Fig10)
Přišroubujte montážní desku do výřezu (Fig11)
Stroj namontujte na šablonu jakojako na obrázku Fig12-14
Nyní můžete snadno olepovat malé díly (Fig15)

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 15
KAM 65PRO
7ÚDRŽBA
POZOR
Čištění a údržbu provádějte pouze na vypnutém stroji
odpojeném od sítě!
Při náhodném zapnutí hrozí nebezpečí zranění a věcných
škod!
K tomu platí:
Před zahájením údržby vždy odpojte stroj od sítě!
Stroj má malé nároky na údržbu a má jen málo dílů, které musí uživatel udržovat. Stroj není
nutné pro údržbu demontovat.
Závady nebo poruchy, které mohou ovlivnit bezpečnost provozu stroje, nechte ihned opravit!
PO KYN
Pouze pravidelně udržovaný a opečovávaný stroj může být uspokojivým pomocníkem.
Nedostatečná údržba a čištění může vést k závadám a ke zranění.
Opravy smí být prováděny pouze v autorizovaných dílnách.
Svévolný zásah může vést k poškození stroje a ohrozit vaši bezpečnost.
Pravidelně kontrolujte, zda jsou bezpečnostní štítky na stroji a čitelné.
Před každým použitím zkontrolujte stav bezpečnostních prvků stroje.!
7.1 Plán údržby a prací na stroji
Po každém použití:
Po každém použití stroj vyčistěte! Pozor na horké části stroje. Neprovádějte čištění ihned po
vypnutí stroje.
Nejlépe vyčistíte usazeniny na nanášecím válci následujícím postupem: Zahřejte lepidlo na
120 °C, zapněte podávací válce (válce se otáčejí) Počkejte několik otáček, až se na válce
dostane čerstvě rozehřáté lepidlo. Na válec položte dřevěnou špachtli a s využitím otáčejícího
se válce špachtlí stáhněte lepidlo spolu se starými usazeninami. Pro celkové vyčištění válce
použijte hadřík, navlhčený v čistícím benzínu.
Po 50 provozních hodinách
Každých 50 provozních hodin vyčistěte nádobku na lepící granulát! Způsob vyčištění: vypněte
ohřev. Počkejte, až lepidlo zchladne na 40-60°. Zbytky lepidla na hrubo vyjměte dřevěnou
špachtlí, zbytek potom hadříkem a na čisto hadříkem, namočeným v čistícím benzínu.
7.2 Skladování
Stroj vypněte a nechte vychladnout (Rozsvítí se kontrolka pro skladování).
Stroj skladujte v kufru na suchém a čistém místě mimo dosah dětí.
7.3 Likvidace
Váš stroj nevyhazujte do komunálního odpadu. Kontaktujte místní orgány pro získání
informací o správné likvidaci a dostupných možnostech likvidace Vašeho stroje. Pokud si
budete pořizovat u svého prodejce nový nebo obdobný stroj, je tento povinen zajistit
likvidaci Vašeho starého výrobku.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 16
KAM 65PRO
8ODSTRANĚNÍ ZÁVAD
Před nastavením nebo opravou stroje vždy odpojte napájecí napětí!
Závada
Možná příčina
Odstranění
Stroj nestartuje
Vadný vypínač
Opravte vypínač
Vypadlé napájecí napětí
Zkontrolujte napájecí napětí
Vadná pojistka
Vyměňte pojistku
Vadná pojistka vypínače
Vyměňte či opravte pojistku
vypínače
Hrana není rovnoměrně
pokryta lepidlem
Neroztavený granulát
Prodlužte dobu ohřevu
Nedostatečné množství granulátu
Přidejte množství lepidla
regulačním tlačítkem
Zbytky lepidla v ohřívací nádobce
Vyčistěte ohřívací nádobku
Hrana se nepřilepí
Podávací válve nejsou na 90° k
obrobku
Vodící desku nastavte na 90°
Vadný lepící granulát
Použijte doporučené lepidlo
Hrana se posunuje nahoru
dolů
Špatně nastavená výška hrany
Nastavte přesně výšku hrany
Hrana se neposouvá
Znečištěný podávací válec
Vyčistěte podávací válec
Závada na napájecím napětí
Zkontrolujte napájecí napětí
Závada podávacího motoru,
přilepený podávací válec
Vyčistěte podávací válec
Závada na ohřevu, teplota přes
220°C (430°F)
Stroj vypněte a ohřev nechte
vychladnout
Závada topného tělesa
Kontaktujte servis
MNOHO ZÁVAD JE MOŽNÉ VYLOUČIT SPRÁVNÝM A ODBORNÝM PŘIPOJENÍM STROJE K
ELEKTRICKÉMU NAPÁJENÍ.
PO KYN
Pokud nejste schopni stroj sami opravit, vyhledejte pomoc
autorizovaného servisu.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17
KAM 65PRO
9PREFACE (EN)
Dear Customer!
This manual contains information and important instructions for the installation and correct use of
the mobile edge banding machine KAM 65PRO.
Following the usual commercial name of the device (see cover) is substituted in this manual with
the name "machine".
This manual is part of the product and shall not be stored separately from the product. Save it for
later reference and if you let other people use the product, add this instruction manual to the
product. Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the product and
prevents misunderstanding and damages of product and the user’s health.
Due to constant advancements in product design, construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts.
Claims from transport damage or missing parts must be placed immediately after initial
product receipt and unpacking before putting the product into operation.
Please understand that later claims cannot be accepted anymore.
Copyright
© 2016
This document is protected by international copyright law. Any unauthorized duplication,
translation or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Austria!
Customer service contact
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
Fax [phone]
[e-mail]

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 18
KAM 65PRO
10 SAFETY
10.1 Intended Use
The machine must only be used for its intended purpose! Any other use is deemed to be a case of
misuse.
To use the machine properly you must also observe and follow all safety regulations, the
assembly instructions, operating and maintenance instructions lay down in this manual.
All people who use and service the machine have to be acquainted with this manual and must be
informed about the machine's potential hazards.
It is also imperative to observe the accident prevention regulations in force in your area.
The same applies for the general rules of occupational health and safety.
The machine is used for:
For banding edges made of wood, wood-like materials and plastic.
Any manipulation of the machine or its parts is a misuse, in this case HOLZMANN-
MASCHINEN and its sales partners cannot be made liable for ANY direct or indirect
damage.
Ambient conditions
The machine may be operated:
humidity
max. 70%
temperature
+5°С to +40°С (+41°F to +104°F)
The machine shall not be operated in areas exposed to increased fire or explosion hazard.
Prohibited use:
The operation of the machine outside the stated technical limits described in this
manual is forbidden.
The operation of the machine without provided protective devices is prohibited.
Any manipulation of the machine and parts is forbidden.
The use of the machine not according with the required dimensions is forbidden.
The use of the machine not being suitable for the use of the machine and not being
certified is forbidden.
The unattended operation on the machine during the working process is forbidden!
It is not allowed to leave the immediate work area during the work is being
performed.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19
KAM 65PRO
10.2 Security instructions
Missing or non-readable security stickers have to be replaced immediately!
The locally applicable laws and regulations may specify the minimum age of the operator
and limit the use of this machine!
To avoid malfunction, machine defects and injuries, read the following security instructions!
Keep handles and your work area dry and tidy! An untidy work area may
cause accidents. Avoid slippery floor.
Make sure the work area is lighted sufficiently!
Do not overload the machine!
Work only in a well ventilated area!
Avoid abnormal working postures! Make sure you stand squarely and keep
balance at all times Do not use the machine for overhead work. When
performing overhead work, there is a danger of hot liquid adhesive
dripping on the machine operator.
Always stay focused when working. Reduce distortion sources in your
working environment. The operation of the machine when being tired, as
well as under the influence of alcohol, drugs or concentration influencing
medicaments is forbidden
Only one person shall operate the machine.
The machine must be operated only by trained persons (knowledge and
understanding of this manual), which have no limitations of motor skills
compared with conventional workers.
Do not allow other people, particularly children, to touch the machine or
the cable. Keep them away from your work area.
Make sure there is nobody present in the dangerous area. The minimum
safety distance is 2m
Use personal safety equipment: safety goggles, safety shoes S1, work
wear, safety gloves (EN 388, class 3111) dust mask when working with or
on the machine.
Do not wear loose clothing or jewelry as they might be caught and cause
severe accidents!
Wear a hair net if you have long hair.
Loose objects can become entangled and cause serious injuries!
Never leave the machine running unattended! Before leaving the working
area switch the machine off and wait until the machine stops.
Always disconnect the machine prior to any actions performed at the
machine.
Avoid unintentional starting
Do not use the machine with damaged switch

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 20
KAM 65PRO
The plug of an electrical tool must strictly correspond to the socket. Do
not use any adapters together with earthed electric tools
Each time you work with an electrically operated machine, caution is
advised! There is a risk of electric shock, fire, cutting injury;
Protect the machine from dampness (causing a short circuit)
When working with the machine outdoors, use extension cables suitable
for outdoor use
Use power tools and machines never in the vicinity of flammable liquids
and gases (danger of explosion)
Check the cable regularly for damage
Do not use the cable to carry the machine or to fix the work piece
Protect the cable from heat, oil and sharp edges
Avoid body contact with earthed components
Before starting the machine remove any adjusting tools
Keep cutting tool (optional) sharp and clean
Keep any machine that is not being used out of reach of children
10.3 Remaining risk factors
WA RNING
It is important to ensure that each machine has remaining risks.
In the execution of all work (even the simplest) greatest attention is
required. A safe working depends on you!
Even if the machine is used as required it is still impossible to eliminate certain residual risk
factors totally. The following hazards may arise in connection with the machine´s construction
and design:
Risk of injury to the hands / fingers by the rotating rollers during operation.
Risk of injury due to sharp edges of the workpiece.
Risk of injury: hair and loose clothing, etc. can be captured and wound up! Safety
regulations must be observed with regard to clothing.
Risk of injury due to contacting with live electrical components.
Risk on injury due to inhale harmful emissions
Risk of injury to the eye by flying debris, even with safety goggles.
These risk factors can be minimized through obeying all security and operation instructions,
proper machine maintenance, proficient and appropriate operation by persons with technical
knowledge and experience.
