Klarstein Iceblock Prosmart 9 User manual

10034643 10034645
Iceblock Prosmart 9/12
Klimaanlage
Air Conditioner
Climatiseur
Climatizador
Climatizzatore

3
DE
Technische Daten 3
Sicherheitshinweise 4
Geräteübersicht 6
Installation 8
Inbetriebnahme 10
Bedienung 11
Gerätesteuerung per Smartphone 14
Reinigung und Pege 16
Fehlersuche und Fehlerbehebung 17
Hinweise zur Entsorgung 20
INHALT
TECHNISCHE DATEN
Artikelnummer 10034643 10034645
Stromversorgung 220-240 V ~50 Hz
Kühlleistung 9000 Btu/h ~2,6 kW 12000 Btu/h ~3,5 kW
Kältemittel R290
Entfeuchtungsleistung 1 Liter pro Stunde 1,2 Liter pro Stunde
Wirkungsbereich 13-18 m218-23 m2
Mindestraumgröße 12 m 215 m2
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schä-
den, die durch Missachtung der Hinweise und unsach-
gemäßen Gebrauch entstehen, übernehmen wir keine
Haftung. Scannen Sie den QR-Code, um Zugriff auf die
aktuellste Bedienungsanleitung und weitere Informatio-
nen rund um das Produkt zu erhalten.

4
DE
SICHERHEITSHINWEISE
Allgemeine Hinweise
• Die Klimaanlage ist nur für die Benutzung in Innenräumen und nicht für andere
Anwendungen geeignet.
• Befolgen Sie die örtlichen Vorschriften für die Netzanschlüsse, wenn Sie die
Klimaanlage aufstellen. Achten Sie darauf, dass sie richtig geerdet ist. Falls Sie
Fragen bezüglich der elektrischen Installation haben, folgen Sie den Anleitungen
des Herstellers. Beauftragen Sie einen ausgebildeten Elektriker, falls notwendig.
• Sorgen Sie dafür, dass der Netzstecker intakt und fest eingesteckt ist, nachdem die
Klimaanlage aufgestellt ist. Verlegen Sie das Stromkabel richtig, um zu verhindern,
dass jemand stolpert oder versehentlich den Stecker zieht.
• Legen Sie keine Gegenstände in die Lufteintritts- oder Luftaustrittsöffnung. Halten
Sie die Lufteintrittsöffnung von Gegenständen frei.
• Wenn die Ablaueitungen montiert sind, stellen Sie sicher, dass die Leitungen
richtig angeschlossen sind und nicht verdreht oder geknickt sind.
• Während Sie die oberen und unteren Lüftungsschlitze der Luftaustrittsöffnung
einstellen, ziehen Sie sie sanft mit den Händen, um einen Schaden zu vermeiden.
• Achten Sie darauf, dass das Gerät aufrecht steht, wenn Sie es verrücken.
• Zerlegen Sie das Gerät nicht. Verändern oder modizieren Sie das Gerät nicht
eigenmächtig, sonst kommt es zu einer Fehlfunktion oder sogar Personen und
Gegenstände beschädigen. Wenden Sie sich an den Hersteller oder Fachleute
wegen einer Reparatur, um Gefahren bei einer Fehlfunktion abzuwenden.
• Ziehen Sie nicht den Stecker, um das Gerät auszuschalten.
• Stellen Sie keine Tassen oder andere Gegenstände auf das Gehäuse, um
Verschütten von Wasser oder anderen Flüssigkeiten auf dem Gerät zu verhindern.
• Benutzen Sie keine Insektensprays oder entzündbare Substanzen in der Nähe der
Klimaanlage.
• Putzen Sie das Gerät nicht mit chemischen Lösungsmitteln wie Benzin oder Alkohol.
Wenn Sie die Klimaanlage reinigen, müssen Sie das Netzkabel abtrennen.
Reinigen Sie das Gerät mit einem feuchten weichen Tuch. Falls das Gerät stark
verunreinigt ist, reiben Sie es mit einem sanften Reinigungsmittel.
• Die Klimaanlage darf von Kindern ab 8 Jahren und Personen mit körperlicher oder
geistiger Einschränkung oder eingeschränkter Wahrnehmung verwendet werden,
wenn sie in die sichere Benutzung eingewiesen wurden und die verbundenen
Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Wartung dürfen von Kindern nicht ohne Anleitung durchgeführt
werden.
Hinweise zum Standort
• Stellen Sie das Gerät an einem achen, trockenen Ort auf. Halten Sie einen
Abstand von über 50 cm zwischen dem Gerät und umgebenen Gegenständen und
der Wand ein.

5
DE
• Das Gerät muss von Brennstoff, entammbaren Gasen, Öfen und anderen
Hitzequellen ferngehalten werden.
• Stellen Sie das Gerät nicht im Badezimmer, einer Wäscheküche oder anderen
feuchten Umgebungen auf.
• Das Gerät muss in einem Raum aufgestellt werden, der mindestens 12 m2
(Art. 10034643) bzw. 15 m2(Art. 10034645) groß ist.

6
DE
GERÄTEÜBERSICHT
Bedienfeld
Lieferumfang
• Hauptgerät
• Abluftschlauch Heißluft
• Schlauchverbinder (Fensterseite)
• Schlauchverbinder (Lüfterseite)
• Fensterabdichtset
• Fernbedienung
Überprüfen Sie nach dem Entpacken, ob das Zubehör vollständig ist!
Lufteinlass
Bedienfeld
Rückseite
Rollen
Netzstecker
Wasserablauf
Abluft

7
DE
Tasten
A Ein/Aus
B Ventilatorstufe
C hoch
D runter
E Mode
F Timer
G Schwenken
H Schlaf
Anzeigen
1 Kühlmodus
2 Entfeuchtung
3 Ventilator
4 WLAN
5 Hohe Ventilatorstufe
6 Mittlere Ventilatorstufe
7 Niedrige Ventilatorstufe
8 Anzeige „Wasserstand voll“
Fernbedienung
1 Ein/aus
2 Schwenkbewegung ein/aus
3 Schlafmodus
4 Ventilatorstufe
5 Temperatur erhöhen
6 Temperatur senken
7 Modus
8 Timer
Lassen Sie die Fernbedienung nicht fallen.
Setzen Sie die Fernbedienung nicht der direkten
Sonnausstrahlung aus.
1
2
3
6
4
5
7
8

8
DE

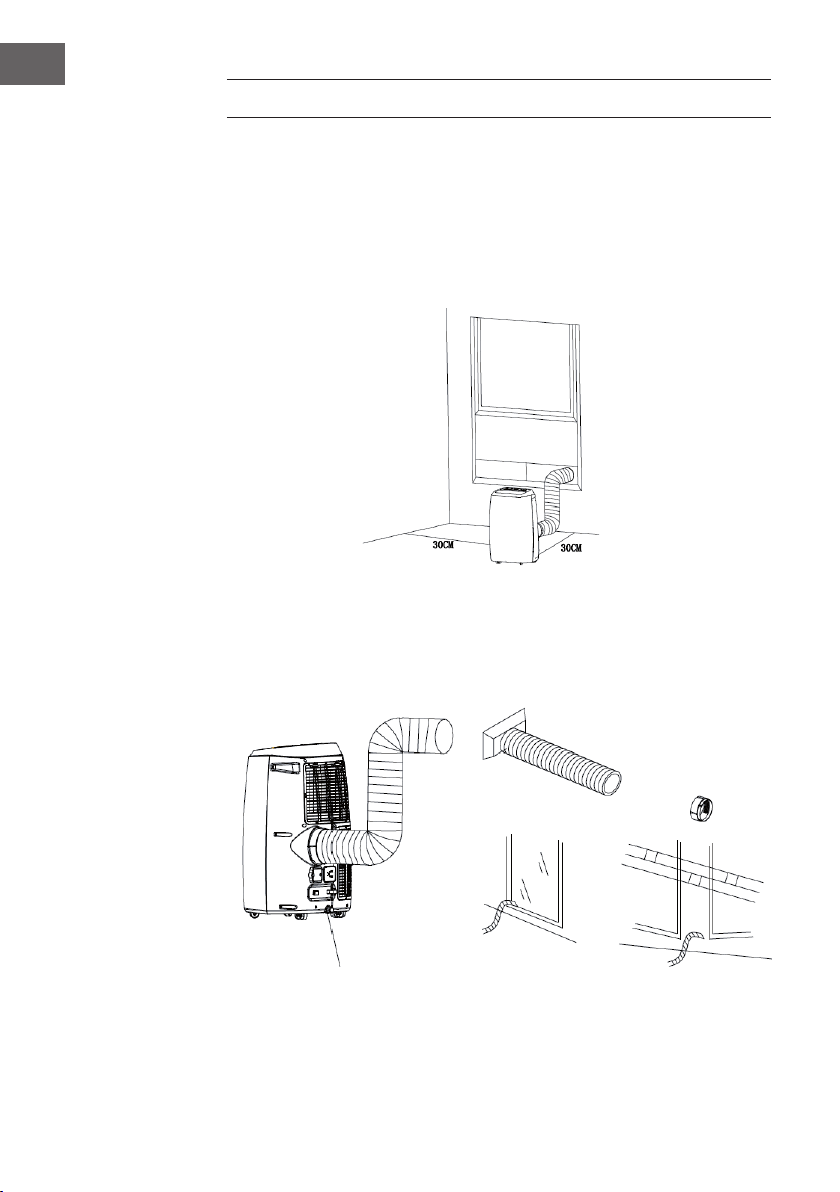

INSTALLATION
1. Installation des Klimageräts
• Stellen Sie das Gerät auf eine ache Oberäche mit einem Mindestabstand von
30cm zu allen Geräteseiten. Blockieren Sie keinesfalls die Belüftungsöffnungen.
• Verwenden Sie das Gerät nicht primär als Luftentfeuchter.
• Die Verkabelung muss den lokalen Bestimmungen für elektrische Sicherheit
entsprechen.
2. Installation des Abluftschlauchs
Ablaufschlauch

9
DE
Temporäre Installation
1. Befestigen Sie beide Enden des Abluftschlauchs in dem quadratischen Fixierklipp
und dem achen Fixierklipp.
2. Stecken Sie den quadratischen Fixierklipp in die Öffnung an der Rückseite des
Lüfters.
3. Legen Sie das andere Ende des Abluftschlauchs auf eine in der Nähe bendliche
Fensterbank.

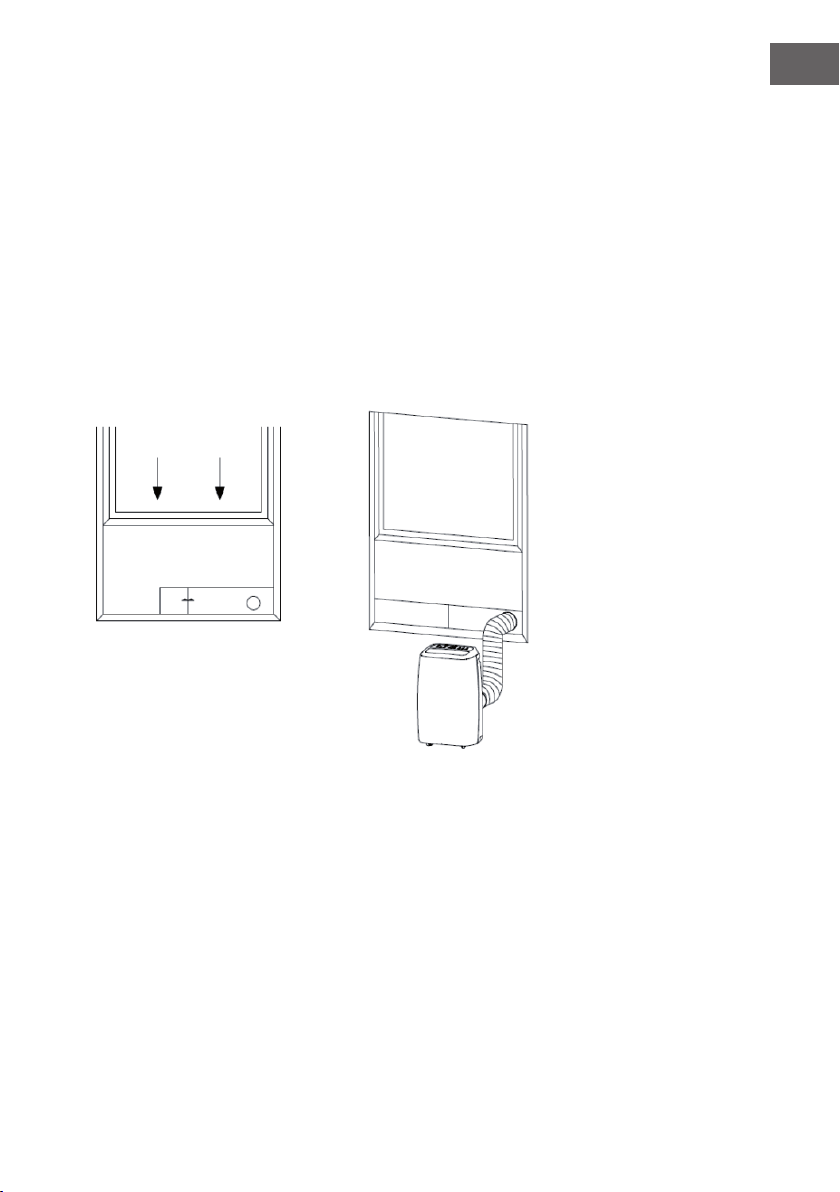

Installation des Fensterschiebersets (nicht im Lieferumfang/separat erhältlich)
Fensterschiebersets werden zumeist horizontal und vertikal installiert. Überprüfen Sie,
wie in der Abbildung unten gezeigt, die minimale und die maximale Fenstergröße.
Fenstergröße
mind. 67, 5 cm
max. 123 cm
Funktion des inneren Wassertanks
Der innere Wassertank verfügt über eine Sicherheitsfunktion, die den Wasserstand
kontrolliert. Wenn der Wasserstand eine bestimmte Höhe erreicht, leuchtet eine
Anzeigeleuchte auf, welche anzeigt, dass der Wassertank voll ist (Sollte die
Wasserpumpe beschädigt sein, wenn der Wassertank voll ist, entfernen Sie den
Gummistopfen an der Unterseite des Geräts, um das gesamte Wasser abzulassen.

10
DE
INBETRIEBNAHME
1. Wählen Sie einen Ort aus, an welchem sich eine Stromverbindung in der Nähe
bendet.

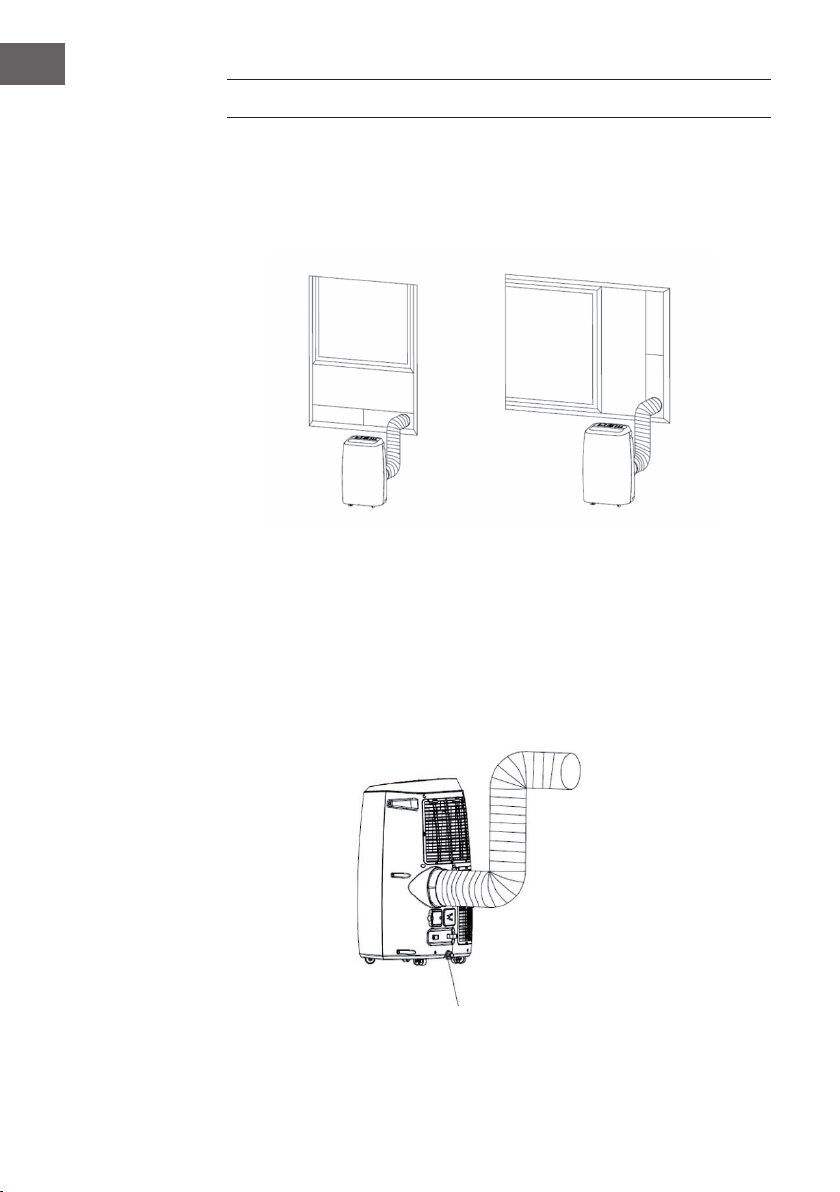

2. Installieren Sie, wie in den beiden Abbildungen unten dargestellt, den
Abluftschlauch und passen Sie die Position des Fensters an.
3. Verbinden Sie, wie in der Abbildung mit dem Abluftschlauch (siehe Abbildung
unten) dargestellt, den Abluftschlauch (nur bei Modellen mit integrierter Heizung).
4. Stecken Sie den Netzstecker in eine geerdete AC 220-240 V~ (50/60Hz)
Steckdose.
5. Drücken Sie zum Einschalten des Geräts die Ein/Aus-Taste.
Ablaufschlauch
