Mafell DDF 40 Quick guide

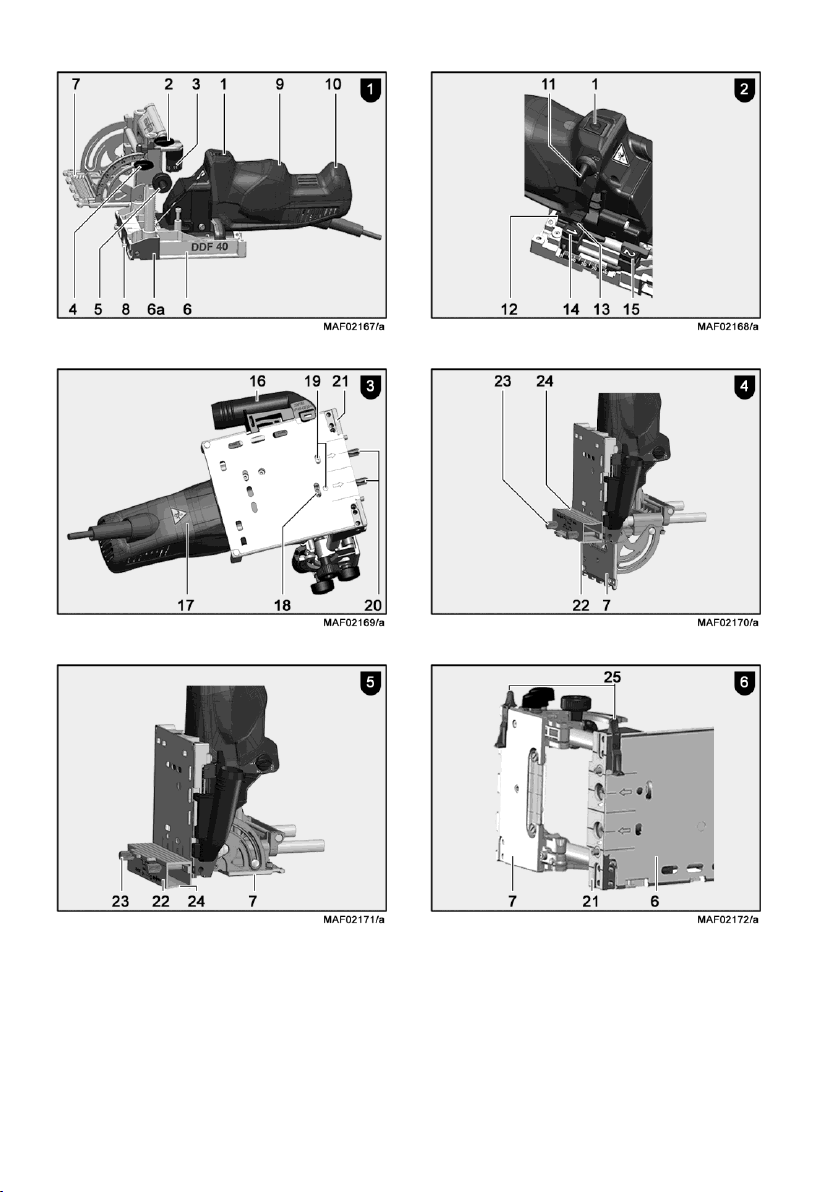

DDF 40
170519.0718/b
DuoDübler
Originalbetriebsanleitung
8
Duo Dowel Jointer
Translation of the original operating instructions
19
Tourillonneuse portative
double
Traduction de la notice d'emploi originale
29
Fissatore caviglie doppio
Traduzione delle istruzioni d’uso originali
40
Duo plugmachine
Vertaling van de originele gebruiksaanwijzing
51
Espigadora doble
Traducción del manual de instrucciones original
62
Kaksoisvaarnapora
Käännös alkuperäiskäyttöohjeesta
73
DuoBorr
Översättning av originalbruksanvisningen
83
Duo Dyvebor
Oversættelse af den originale betjeningsvejledning
93
WARNUNG
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
WARNING
Please read all safety instructions and directions. Failure to comply with the safety instructions and directions can cause electric shock, fire
and/or serious injuries. Please retain all safety instructions and directions for future reference.
AVERTISSEMENT
Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions risque d'être à
l'origine de décharges électriques, d'incendies et/ou de blessures graves. Conservez toutes les consignes et instructions pour pouvoir les
relire à tout moment.
AVVERTENZA
Leggere tutte le avvertenze di sicurezza e le istruzioni. La mancanza del rispetto delle avvertenze di sicurezza e delle istruzioni possono
causare scossa elettrica, incendio e/o gravi lesioni. Conservare tutte le avvertenze di sicurezza e le istruzioni per il futuro.
WAARSCHUWING
Lees alle veiligheidsaanwijzingen en instructies. Nalatigheid bij het naleven van de veiligheidsinstructies en aanwijzingen kan elektrische
schok, brand en/of ernstige letsels veroorzaken. Bewaar alle veiligheidsaanwijzingen en instructies voor later gebruik.
ADVERTENCIA
Lea todas las indicaciones de seguridad e instrucciones. Si no se cumplen las indicacionesde seguridad e instrucciones, se pueden
producir descargas eléctricas, incendios y/o lesiones graves. Guarde todas las indicaciones de seguridad e instrucciones para el futuro.
VAROITUS
Lue kaikki turvaohjeet ja käyttöohjeet. Laiminlyönti turvaohjeiden ja käyttöohjeiden noudattamisessa voi aiheuttaa sähköiskun, tulipalon
ja/tai vakavia vammoja. Säilytä kaikki turvaohjeet ja käyttöohjeet tulevaisuuden varalle.
VARNING
Läs alla säkerhetsanvisningar och anvisningar. Underlåtenhet att följa säkerhetsanvisningar och anvisningar kan orsaka elstötar, brand
och/eller allvarliga personskador. Behåll alla säkerhetsanvisningar och anvisning för framtida användning.
ADVARSEL
Læs alle sikkerhedshenvisninger og instruktioner. En manglende overholdelse af sikkerhedshenvisningerne og instruktionerne kan føre til
elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedshenvisninger og instruktioner til fremtidig brug.

-8-
Deutsch
Inhaltsverzeichnis
1Zeichenerklärung..............................................................................................................9
2Erzeugnisangaben ........................................................................................................... 9
2.1 Angaben zum Hersteller...................................................................................................9
2.2 Kennzeichnung der Maschine ..........................................................................................9
2.3 Technische Daten ..........................................................................................................10
2.4 Emissionen..................................................................................................................... 10
2.5 Lieferumfang .................................................................................................................. 10
2.6 Sicherheitseinrichtungen ................................................................................................ 11
2.7 Bestimmungsgemäße Verwendung ............................................................................... 11
2.8 Restrisiken......................................................................................................................11
3Sicherheitshinweise........................................................................................................ 11
4Rüsten / Einstellen .........................................................................................................12
4.1 Netzanschluss ................................................................................................................ 12
4.2 Späneabsaugung ........................................................................................................... 12
4.3 Werkzeugauswahl .......................................................................................................... 12
4.4 Werkzeugwechsel .......................................................................................................... 12
4.5 Schwenkeinstellung........................................................................................................13
4.6 Bohrtiefeneinstellung......................................................................................................13
4.7 Höheneinstellung des Schwenkanschlages ................................................................... 13
5Betrieb............................................................................................................................13
5.1 Inbetriebnahme .............................................................................................................. 13
5.2 Ein- und Ausschalten .....................................................................................................14
5.3 Bohren............................................................................................................................14

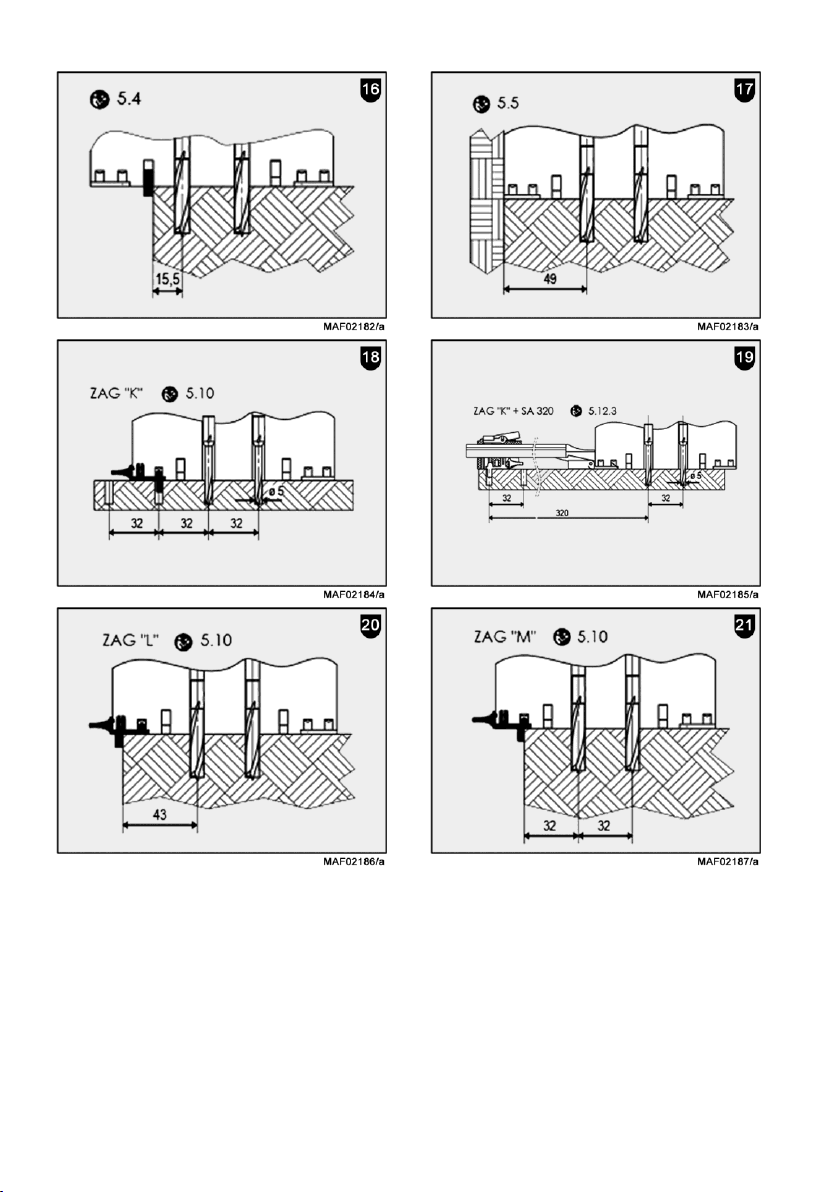

5.4 Bohren mit Anschlagstift (Abb. 16)................................................................................. 14
5.5 Bohren mit Anlegen an Seitenflächen (Abb. 17) ............................................................14
5.6 Bohren nach Anriss über Grundplatte ............................................................................14
5.7 Bohren nach Anriss über Schwenkanschlag..................................................................14
5.8 Bohren senkrecht mit Schwenkanschlag .......................................................................14
5.9 Bohren senkrecht mit fixem Abstand 9,5 mm................................................................. 14
5.10 Bohren mit Zusatzanschlag Set ZAG (Abb. 18-25) ........................................................ 14
5.11 Bohren mit Positionsanzeiger PAZ nach Anriss (Bohren von Längsbauteilen z.
B. Rahmenbohren) ......................................................................................................... 15
5.12 Bohren mit Seitenanschlag Set SA 320 ......................................................................... 15
5.13 Bohren mit Leistenanschlag LA (Abb. 24 + 25).............................................................. 16
5.14 Bohren mit Dübellehre.................................................................................................... 16
6Wartung und Instandhaltung .......................................................................................... 16
6.1 Lagerung ........................................................................................................................ 16
7Störungsbeseitigung.......................................................................................................17
8Sonderzubehör............................................................................................................... 18
9Explosionszeichnung und Ersatzteilliste ........................................................................18

-9-
1Zeichenerklärung
Dieses Symbol steht an allen Stellen, wo Sie Hinweise zu Ihrer Sicherheit
finden.
Bei Nichtbeachten können schwerste Verletzungen die Folge sein.
Dieses Symbol kennzeichnet eine möglicherweise schädliche Situation.
Wenn sie nicht gemieden wird, kann das Produkt oder Gegenstände in seiner
Umgebung beschädigt werden.
Dieses Symbol kennzeichnet Anwendertipps und andere nützliche
Informationen.
2Erzeugnisangaben
zu Maschinen mit Art.-Nr. 918601, 918602, 918620, 918621, 918622, 918625
2.1 Angaben zum Hersteller
MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax +49
(0)7423/812-218
2.2 Kennzeichnung der Maschine
Alle zur Identifizierung der Maschine erforderlichen Angaben sind auf dem angebrachten Leistungsschild
vorhanden.
Schutzklasse II
CE-Zeichen zur Dokumentation der Übereinstimmung mit den grundlegenden
Sicherheits- und Gesundheitsanforderungen gemäß Anhang I der
Maschinenrichtlinie
Nur für EU Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-
Altgeräte und Umsetzung in nationales Recht müssen verbrauchte
Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Zur Verringerung eines Verletzungsrisikos lesen Sie die Betriebsanleitung.

-10-
2.3 Technische Daten
Universalmotor funk- und fernsehentstört
230 V~, 50 Hz
110 V~, 50 Hz
Aufnahmeleistung (Normallast)
900 W
Strom bei Normallast
3,9 A
8,2 A
Bohrerabstand
32 mm
Bohrtiefe
0 - 40 mm
Schwenkbereich
0 - 90°
Werkzeug-Durchmesser maximal
Werkzeug-Durchmesser minimal
12,2 mm
3 mm
Werkzeug-Aufnahme-Bohrung
8 mm
Werkzeug-Leerlauf-Drehzahl
8000 min-1
Außen-Durchmesser Absaugstutzen
29 mm
Gewicht ohne Netzkabel
2,8 kg
Abmessungen (B x L x H)
145 x 300 x 164 mm
2.4 Emissionen
Die angegebenen Werte sind Emissionspegel. Obwohl es einen Zusammenhang zwischen Emissions- und
Immissionspegel gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen
notwendig sind. Die den aktuellen, am Arbeitsplatz vorhandenen Immissionspegel beeinflussenden Faktoren
umfassen die Dauer der Exposition, die Raumcharakteristik, andere Lärmquellen usw., wie z. B. die Anzahl der
Maschinen und andere benachbarte Bearbeitungen. Außerdem kann der zulässige Immissionspegel von Land
zu Land unterschiedlich sein. Trotzdem ist diese Information geeignet, dem Anwender der Maschine eine
bessere Abschätzung der Gefährdung und des Risikos zu ermöglichen.
2.4.1 Angaben zur Geräuschemission
Die nach EN 60745 ermittelten Geräuschemissionswerte betragen:
Schalldruckpegel
LPA = 82 dB (A)
Unsicherheit
KPA = 3 dB (A)
Schallleistungspegel
LWA = 93 dB (A)
Unsicherheit
KWA = 3 dB (A)
Die Geräuschmessung wurde mit dem serienmäßig mitgelieferten Werkzeug durchgeführt.
2.4.2 Angaben zur Vibration
Die typische Hand-Arm-Schwingung ermittelt nach EN 62841 ist 3 m/s2.
2.5 Lieferumfang
DDF 40 MidiMAX
Art.-Nr. 918601, 918625
2 hartmetallbestückte Dübelbohrer ø 8 mm
1 Packung Holzdübel ø 8x30 mm (ca. 200 Stk.)
1 Zusatzauflage ZA
1 Zusatzanschlag Set ZAG
1 Absaugstutzen
1 Positionsanzeiger PAZ
1 Sechskant-Schraubendreher mit Griff
1 Leimflasche
2 Anti-Rutschmatten
1 Transportkasten
1 Betriebsanleitung
1 Heft „Sicherheitshinweise“
DDF 40 MaxiMAX
Art.-Nr. 918602, 918620, 918621, 918622
2 hartmetallbestückte Dübelbohrer ø 6 mm
