Sauder 404958 User manual

Computer Armoire
register your new purchase online
www.sauder.com
Assembly Instructions
03 / 26 / 13
Lot #: 351201
Date Purchased:
Record the date you purchased this unit and save the booklet for
future reference.
If you ever need to contact Sauder about this unit, refer to the lot #
and the model # when calling our toll-free number. For more
information about our furniture, company, or to order replacement
parts, please visit our web site.
Model # 404958
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
NOTE
register your new purchase online
www.sauder.com
The center pages of this book are French instructions.
Se incluyen las instrucciones en español en el centro
de este folleto. Para facilitar su uso, se puede
desprenderlas fácilmente.
DO NOT RETURN YOUR UNIT
TO THE STORE
Contact us first
www.sauder.com
Most replacement parts ship from our
facility in one or two business days.
For immediate service,
our website is available
24 hours a day, 7 days a week
to order replacement parts,
access assembly tips,
register your product,
and view Sauder products.
Mon-Fri -- 9am-5:30pm ET
United States and Canada (except holidays)
Consumer Services 1--800--523--3987

404958
RIGHT
END -- 1 LEFT END -- 1
A B C UPRIGHT -- 1
Each part for this unit may not have a label or inked letter on it.
Use this PARTS IDENTIFICATION to help identify similar parts.

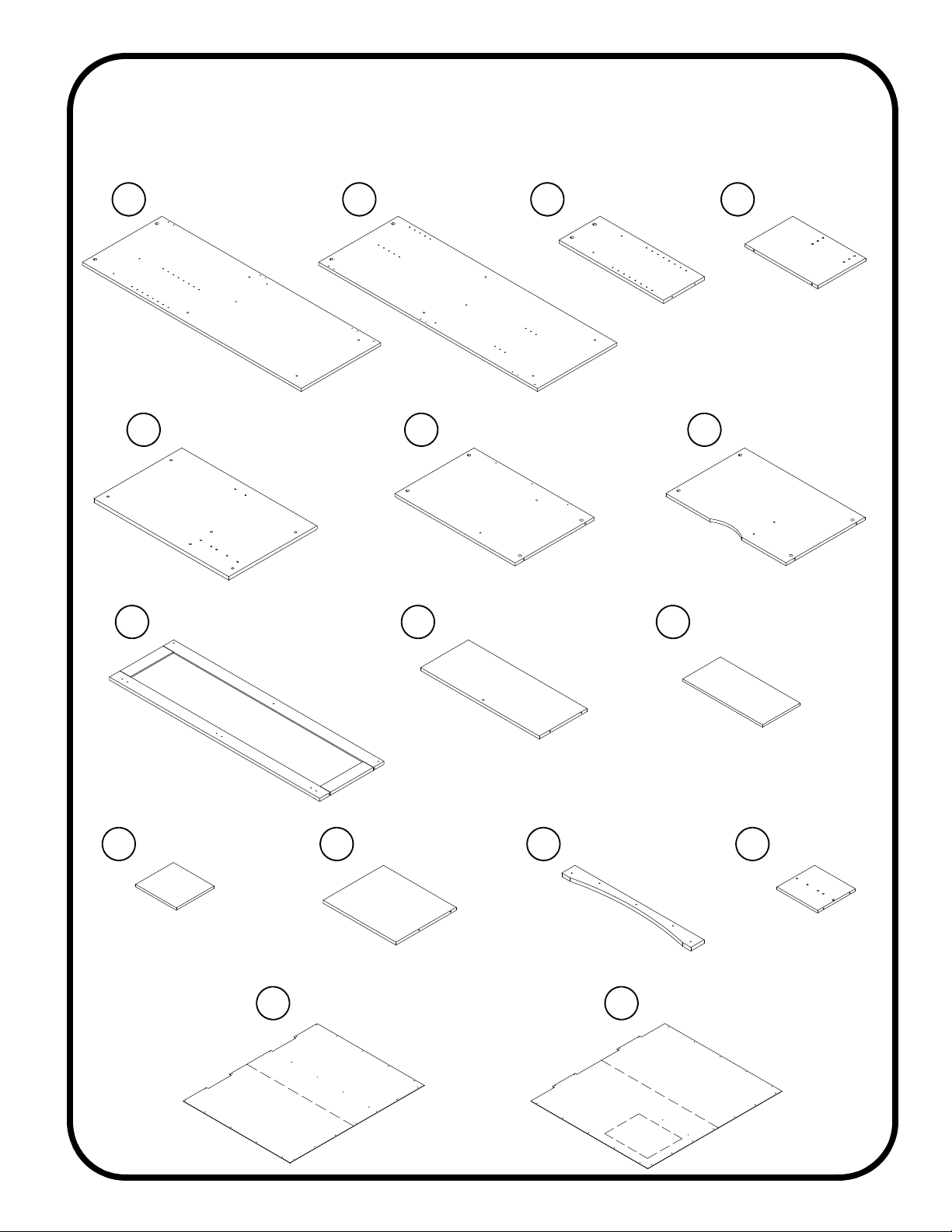

PARTS IDENTIFICATION
SHORT
UPRIGHT -- 1
TOP -- 1
D
E F BOTTOM -- 1 SHELF -- 1
DOOR -- 2
G
I J KEYBOARD
SHELF -- 1
LARGE
ADJUSTABLE
SHELF -- 1
ADJUSTABLE
SHELF -- 1
L
M N PRINTER
SHELF -- 1 SKIRT -- 1 CD SHELF -- 1
O Q
UPPER
BACK -- 1
RLOWER
BACK -- 1
S

404958

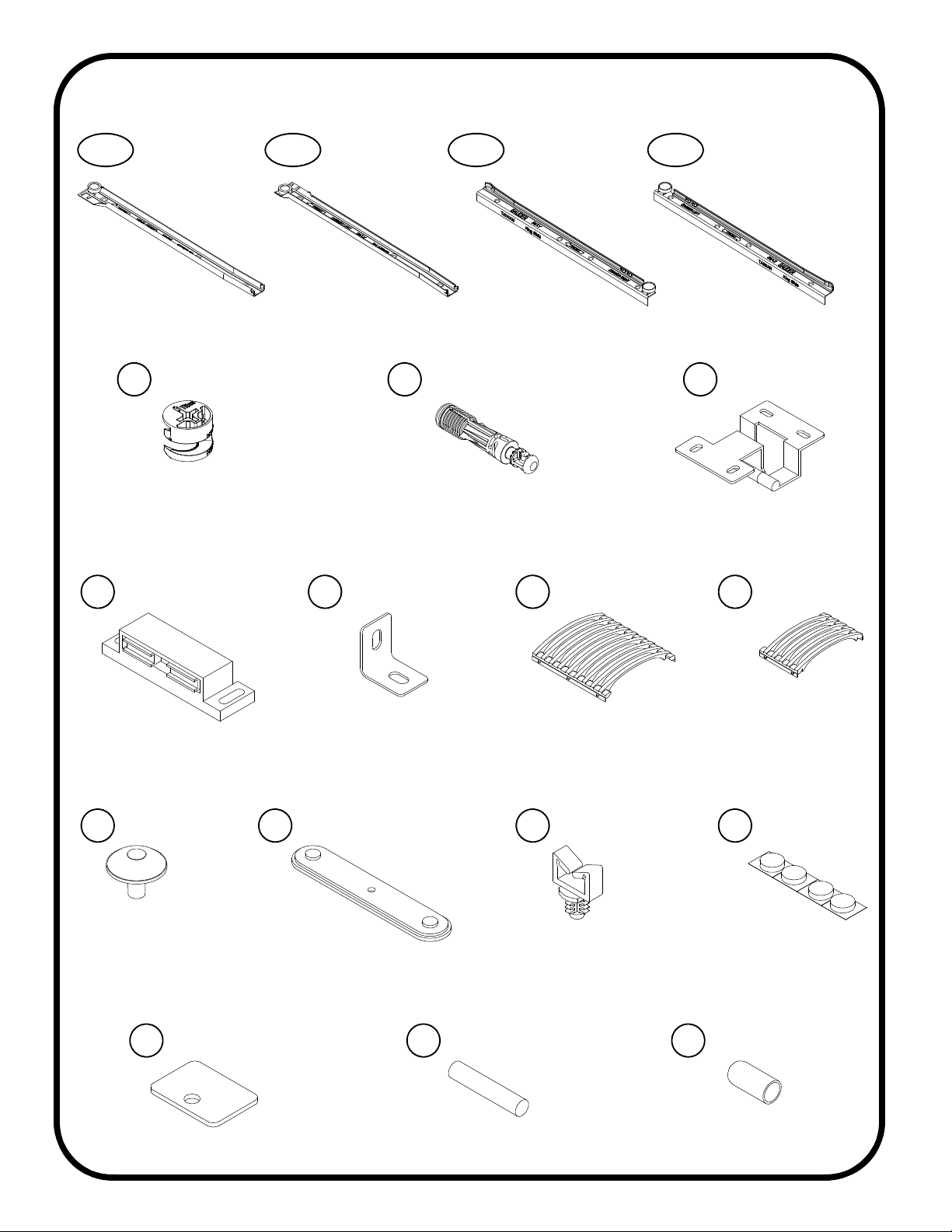

HARDWARE IDENTIFICATION:
CABINET
RIGHT -- 2 CABINET LEFT -- 2 DRAWER RIGHT -- 2 DRAWER LEFT -- 2
HIDDEN
CAM -- 14
X2 CAM
DOWEL -- 14
Y2 HINGE -- 6 Z
MAGNETIC
CATCH -- 1
AA METAL
BRACKET -- 5
BB LARGE CD
HOLDER -- 1
CC SMALL CD
HOLDER -- 1
DD
PULL -- 2
EE BACKPLATE -- 2 FF CORD
CLIP -- 1
GG FELT DISC
CARD -- 1
HH
STRIKE
PLATE -- 2
II METAL
PIN -- 12
JJ RUBBER
SLEEVE -- 8
KK
35AW 35AX 35AY 35AZ

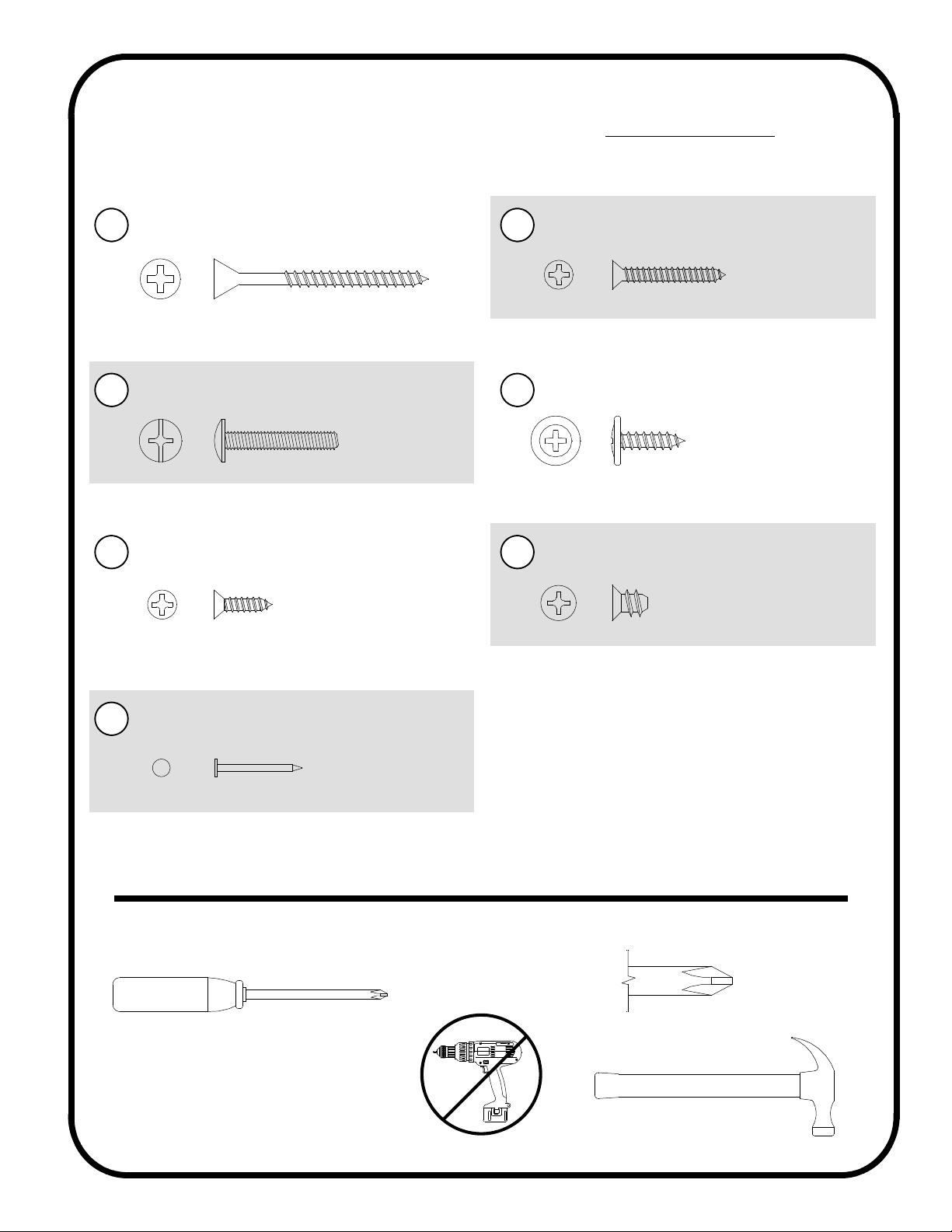

1Using a SCREW that is too long will cause damage. Before beginning assembly, separate
each type of SCREW. Carefully study the SCREW diagrams below (SHOWN ACTUAL SIZE).
Pay close attention to the color of each SCREW. You may receive extra hardware with your unit.
SCREWS SHOWN ACTUAL SIZE
BLACK 1--7/8” FLAT HEAD SCREW -- 4
LL BROWN 1” FLAT HEAD SCREW -- 8
GOLD 1” MACHINE SCREW -- 2 BLACK 9/16” LARGE HEAD SCREW -- 36
MM
NN OO
ASSEMBLY TOOLS REQUIRED
404958
BLACK 1/2” FLAT HEAD SCREW -- 2
PP GOLD 5/16” FLAT HEAD SCREW -- 8
NAIL -- 48
QQ
RR
TIP SHOWN ACTUAL SIZE
HAMMER
NO. 2 PHILLIPS SCREWDRIVER

www.sauder.com/services 404958
2
Assemble your unit on a carpeted floor or on the empty carton to avoid scratching your unit or the floor.

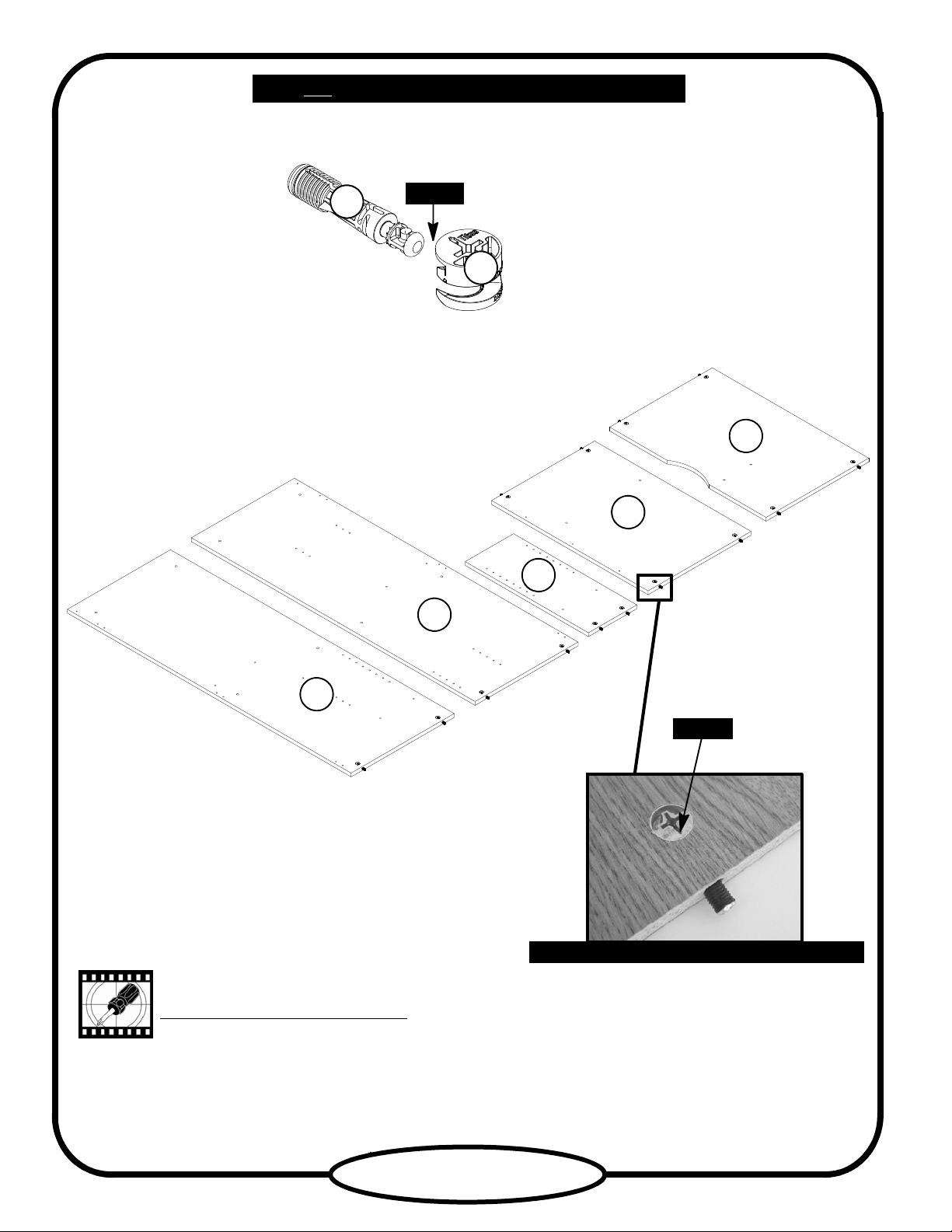

-Push fourteen HIDDEN CAMS (X2) into the ENDS (A and B), UPRIGHT (C), BOTTOM (F), and SHELF (G). Then, insert
a CAM DOWEL (Y2) into each HIDDEN CAM.
Do not tighten the HIDDEN CAMS in this step.
(14 used)
Y2
X2
Arrow
Arrow
Insert the CAM DOWEL into the HIDDEN CAM.
A
B
C
F
G
Look for this icon. It means a video assembly tip is available at:
www.sauder.com/services/tips

www.sauder.com/services
3
404958
-Fasten the CABINET RIGHT (35AW) and the CABINET LEFT (35AX) to the ENDS (A and B) and SHORT UPRIGHT (D).
Use eight GOLD 5/16” FLAT HEAD SCREWS (QQ).
A
B
D
Roller
end
Roller
end
Finished
edge
Finished
edge
Roller
end
Short
finished
edge
GOLD 5/16” FLAT HEAD SCREW
(8 used in this step)
QQ
These RAILS are adjustable.
Fasten the RAILS into the hole
locations of your choice.

www.sauder.com/services
4
404958

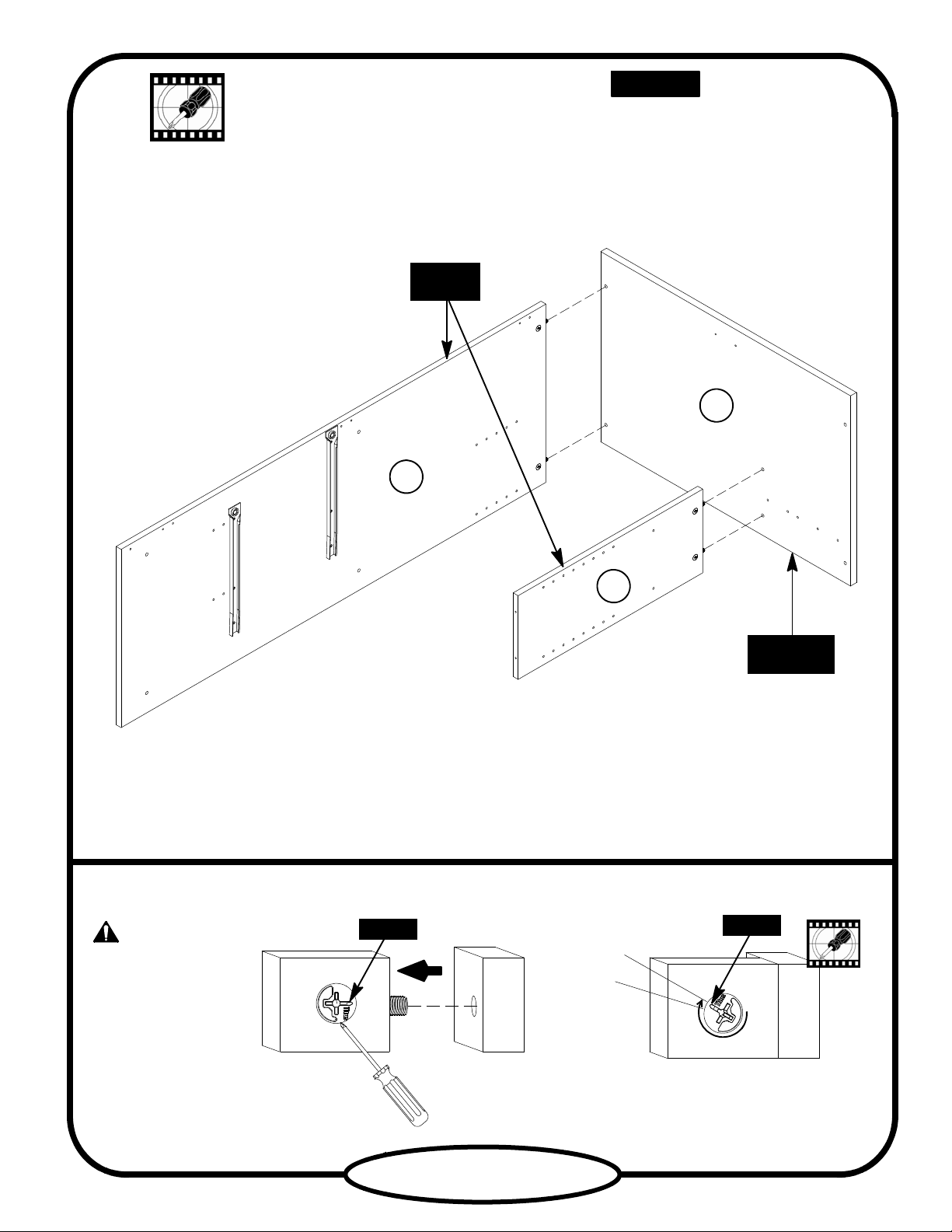

-Fasten the LEFT END (B) and UPRIGHT (C) to the TOP (E). Tighten four HIDDEN CAMS.
B
C
Finished
edge
E
Unfinished
edge
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution
Caution
Risk of damage or
injury. Hidden Cams
must be completely
tightened. Hidden Cams
that are not completely
tightened may loosen,
and parts may separate.
To completely tighten:
Maximum
210 degrees
Arrow
Arrow
Minimum
190 degrees
Start Tighten

www.sauder.com/services
5
404958
B
C
-Fasten the BOTTOM (F) and SHELF (G) to the LEFT END (B). Tighten four HIDDEN CAMS.
-Fasten the SHELF (G) to the UPRIGHT (C). Use two BLACK 1--7/8” FLAT HEAD SCREWS (LL).
G
F
Unfinished
surface
Unfinished
surface
Finished
edge
Finished
edge
BLACK 1--7/8” FLAT HEAD SCREW
(2 used in this step)
LL
Arrow
Maximum 210 degrees
Minimum 190 degrees

www.sauder.com/services
6
404958
C
Q
-Insert four METAL PINS (JJ) into the CD SHELF (Q).
-Insert the METAL PINS (JJ) in one end of the CD SHELF (Q) into the holes in the UPRIGHT (C).
Surface without holes
JJ
JJ
Finished
edge

A l’usage exclusif du
Canada
Noter la date d’achat
de cet élément et
conserver le livret
pour future référence.
Pour contacter
Sauder en ce qui
concerne cet élément,
faire référence au
numéro de lot et
numéro de modèle en
appelant notre
numéro sans frais.
Ou écrire à :
Sauder Woodworking
P.O. Box 156
Archbold, Ohio 43502
É.--U.
Lot nº :
Date de
l’achat:
LISTE DE PIECES LISTE DE PIECES
Utilisez les instructions d’assemblage en français avec les
schémas étape par étape du manuel d’instruction en anglais.
Chaque étape en français correspond à la même étape en
anglais. La pièce devant être attachée à l’élément est
représentée en gris sur les schémas de chaque étape pour plus
de précision. Comparer la “Liste de pièces” ci--dessous avec la
“PARTS IDENTIFICATION” du manuel en anglais pour vous
familiariser avec les pièces avant l’assemblage.
REMARQUE :Ce manuel d’instructions contient d’importantes
informations relatives à la sécurité. À lire et conserver pour
toute référence future.
404958 Armoire d’Ordinateur
DESCRIPTION QUANTITEREFERENCE
A EXTRÉMITÉ DROITE 1..........
B EXTRÉMITÉ GAUCHE 1.........
CMONTANT 1....................
DCOURTMONTANT 1.............
E DESSUS 1......................
F DESSOUS 1....................
G TABLETTE 1....................
IPORTE 2.......................
J TABLETTE DE CLAVIER 1........
L GRANDE TABLETTE
RÉGLABLE 1...................
M TABLETTE RÉGLABLE 1.........
N TABLETTE D’IMPRIMANTE 1.....
O PLINTHE 1.....................
Q TABLETTE POUR CD 1..........
R ARRIÈRE SUPÉRIEUR 1.........
S ARRIÈRE INFÉRIEUR 1..........
35AW ÉLÉMENT DROITE 2............
35AX ÉLÉMENT GAUCHE 2...........
35AY TIROIR DROITE 2...............
35AZ TIROIR GAUCHE 2..............
X2 EXCENTRIQUE
ESCAMOTABLE 14...............
Y2 CHEVILLE D’EXCENTRIQUE 14...
Z CHARNIÈRE 6..................
AA LOQUETEAU MAGNÉTIQUE 1....
BB CONSOLE EN MÉTAL 5..........
CC GRAND PORTE CD 1............
DD PETIT PORTE CD 1.............
EE POIGNÉE 2.....................
FF FERRURE 2....................
GG CLIP DE CORDON 1.............
HH FICHE DE TAMPONS EN
FEUTRE 1......................
II PLAQUE DE BUTÉE 2...........
JJ GOUPILLE EN MÉTAL 12..........
KK MANCHON EN CAOUTCHOUC 8.
DESCRIPTION QUANTITEREFERENCE
NE PAS RAPPORTER L’ÉLÉMENT AU MAGASIN
Nous contacter en premier
www.sauder.com
Pour obtenir une service immédiate, notre site Internet
est disponible 24 heures sur 24, 7 jours sur 7,
pour commander des pièces de rechange,
des conseils d’assemblage, enregistrer tout produit
ou visualiser des produits Sauder.
Du lundi au vendredi de9h00à17h30
(heure normale de l’est)
Aux États--Unis et au Canada (sauf jours fériés)
Services aux consommateurs 1--800--523--3987
Les pièces de rechange sont, pour la plupart, expédiées
de notre établissement dans les un à deux jours ouvrables.

ETAPE 2
Assembler l’élément sur un sol à moquette ou sur le
carton vide pour éviter d’endommager l’élément ou le
sol.
Enfoncer quatorze EXCENTRIQUES
ESCAMOTABLES (X2) dans les EXTRÉMITÉS (A
et B), le MONTANT (C), le DESSOUS (F) et la
TABLETTE (G). Ensuite, insérer une CHEVILLE
D’EXCENTRIQUE (Y2) dans chaque
EXCENTRIQUE ESCAMOTABLE.
ETAPE 1
L’usage d’une VIS trop longue peut endommager
l’élément. Avant de commencer l’assemblage,
séparer chaque type de VIS. Attentivement réviser
les schémas des VIS (VIS ILLUSTRÉES
GRANDEUR NATURE). Faire attention à la couleur
de chaque VIS. Il est possible que unes pièces
supplémentaires sont incluses avec l’élément.
LL VIS NOIRE TÊTE PLATE 48 mm 4
MM VIS MARRON TÊTE PLATE 25 mm 8
NN VIS DORÉE À MÉTAUX 25 mm 2
OO VIS NOIRE TÊTE LARGE 14 mm 36
PP VIS NOIRE TÊTE PLATE 13 mm 2
QQ VIS DORÉE TÊTE PLATE 8 mm 8
RR CLOU 48
OUTILS D’ASSEMBLAGE REQUIS
TOURNEVIS À TÊTE CRUCIFORME PHILLIPS Nº 2
(POINTE GRANDEUR NATURE)
TOURNEVIS À POINTE DROITE
MARTEAU
ETAPE 3
Fixer l’ÉLÉMENT DROITE (35AW) et l’ÉLÉMENT
GAUCHE (35AX) aux EXTRÉMITÉS (A et B) et au
COURT MONTANT (D). Utiliser huit VIS DORÉES
TÊTE PLATE 8 mm (QQ).
404958 Fr
ETAPE 4
Attention
Ne pas relever l’élément dans sa position verticale
avant d’avoir fixé lARRIÈRE. L’élément risque de
s’effondrer.
Fixer l’EXTRÉMITÉ GAUCHE (B) et le
MONTANT (C) au DESSUS (E). Serrer quatre
EXCENTRIQUES ESCAMOTABLES.
Attention
Utiliser cette page comme guide pour serrer les
Excentriques Escamotables à l’étape suivante.
Risque des dégâts ou blessures. Les Excentriques
Escamotables doivent être serrés à bloc. Les
Excentriques Escamotables que ne sont pas serrées
à bloc peuvent desserrer et les pièces peuvent
séparer. Pour serrer à bloc :
Flèche
210 degrés -- serré correctement
190 degrés -- Non serré !
ETAPE 5
Fixer le DESSOUS (F) et la TABLETTE (G) à
l’EXTRÉMITÉ GAUCHE (B). Serrer quatre
EXCENTRIQUES ESCAMOTABLES.
Fixer la TABLETTE (G) au MONTANT (C). Utiliser
deux VIS NOIRES TÊTE PLATE 48 mm (LL).
ETAPE 6
Insérer quatre GOUPILLES EN MÉTAL (JJ) dans la
TABLETTE POUR CD (Q).
Insérer les GOUPILLES EN MÉTAL (JJ) situées sur
l’une extrémité de la TABLETTE POUR CD (Q) dans
les trous du MONTANT (C).
ETAPE 7
Fixer le COURT MONTANT (D) au DESSOUS (F).
Utiliser deux VIS NOIRES TÊTE PLATE 48 mm (LL).
Fixer l’EXTRÉMITÉ DROITE (A) au DESSUS (E), au
DESSOUS (F) et à la TABLETTE (G). Serrer six
EXCENTRIQUES ESCAMOTABLES.
REMARQUE :S’assurer de bien insérer les
GOUPILLES EN MÉTAL situées sur la TABLETTE
POUR CD dans les trous dans l’EXTRÉMITÉ
DROITE.
ETAPE 8

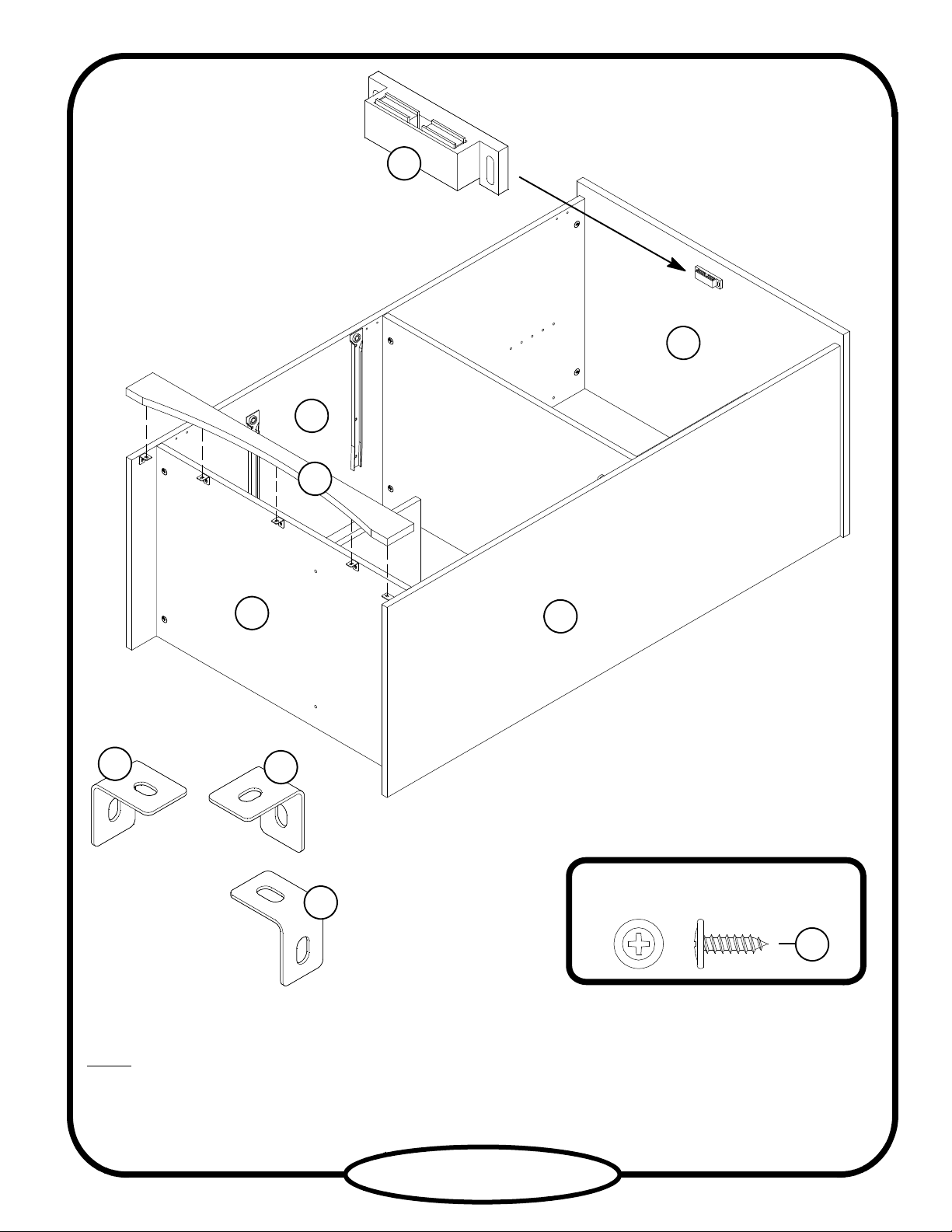

Fixer cinq CONSOLES EN MÉTAL (BB) aux
EXTRÉMITÉS (A et B) et au DESSOUS (F). Utiliser
cinq VIS NOIRES TÊTE LARGE 14 mm (OO).
REMARQUE :S’assurer que les CONSOLES sont à
fleur des chants des EXTRÉMITÉS et du DESSOUS.
Fixer la PLINTHE (O) aux EXTRÉMITÉS (A et B) et
au DESSOUS (F). Utiliser cinq VIS NOIRES TÊTE
LARGE 14 mm (OO).
Fixer le LOQUETEAU MAGNÉTIQUE (AA) au
DESSUS (E). Utiliser deux VIS NOIRES TÊTE
LARGE 14 mm (OO).

404958 Fr
ETAPE 11
Relever, avec précaution, l’élément dans sa position
verticale.
Fixer la PORTE (I) à lEXTRÉMITÉ GAUCHE (B).
Utiliser six VIS NOIRES TÊTE LARGE 14 mm (OO).
Décoller le TAMPON EN FEUTRE de la FICHE DE
TAMPONSENFEUTRE(HH).CollerunTAMPON
EN FEUTRE sur la PORTE aux endroits où celle-ci
entre en contact avec la TABLETTE (G) et le
DESSOUS (F).
Fixer une FERRURE (FF) et POIGNÉE (EE) à la
PORTE (I). Utiliser une VIS DORÉE À MÉTAUX
25 mm (NN).
Répéter cette étape pour l’autre PORTE (I).
REMARQUE :Pour ajuster les PORTES, desserrer
les VIS des CHARNIÈRES, ajuster et serrer les VIS.
ETAPE 10
Fixer trois CHARNIÈRES (Z) à chaque PORTE (I).
Utiliser douze VIS NOIRES TÊTE LARGE
14 mm (OO).
Fixer une PLAQUE DE BUTÉE (II) à chaque
PORTE (I). Utiliser deux VIS NOIRES TÊTE PLATE
13 mm (PP).
REMARQUE :Les surfaces des PLAQUES DE
BUTÉE comportant l’inscription « SAUDER »
devraient être dirigées vers le haut.
ETAPE 9
Attention
Ne pas relever l’élément dans sa position verticale
avant d’avoir fixé lARRIÈRE. L’élément risque de
s’effondrer.
Avec précaution, retourner l’élément sur ses chants
avant. Déplier les ARRIÈRES (R et S) et les placer
sur l’élément.
Veiller à avoir des marges égales le long des quatre
chants des ARRIÈRES (R et S). Si besoin est,
enfoncer sur les coins opposés de l’élément pour
s’assurer d’être « d’équerre ».
Fixer les ARRIÈRES (R et S) à l’élément à l’aide des
CLOUS (RR).
REMARQUE :S’assurer de bien enfoncer les
CLOUS dans les trous qui sont alignés sur les
MONTANTS (C et D).
REMARQUE :Des lignes perforées ont été prévues
pour accéder facilement à l’ARRIÈRE
INFÉRIEUR (S). Découper, avec précaution, le
rectangle pour la ventilation appropriée du CPU.
ETAPE 12
Fixer le TIROIR DOITE (35AY) et le TIROIR
GAUCHE (35AZ) à la TABLETTE DE CLAVIER (J) et
à la TABLETTE D’IMPRIMANTE (N). Utiliser huit VIS
MARRON TÊTE PLATE 25 mm (MM).
Insérer le CLIP DE CORDON (GG) dans la
TABLETTE DE CLAVIER (J).
REMARQUE :Le CLIP DE CORDON est utilisé pour
maintenir le cordon de clavier contre la TABLETTE
DE CLAVIER.
ETAPE 13
Les PORTES (I) ne sont pas représentées à cette
étape.
Pour insérer la TABLETTE DE CLAVIER (J) dans
l’élément, abaisser le devant de la TABLETTE et faire
passer les roulettes situées sur la TABLETTE
derrière les roulettes situées sur l’élément. Relever le
devant de la TABLETTE et l’enfiler dans l’élément.
Répéter cette opération pour insérer la TABLETTE
D’IMPRIMANTE (N).
REMARQUE :Les PORTES doivent s’ouvrir
complètement pour faire sortir les TABLETTES DE
CLAVIER et d’IMPRIMANTE.
ETAPE 14
Les PORTES (I) ne sont pas représentées à cette
étape.
Pour insérer les PORTE CD (CC et DD) dans l’unité,
insérer les montants des PORTE CD dans les trous
pré percés de la TABLETTE POUR
CD (Q), puis faire pivoter l’autre bord du PORTE CD
vers le DESSUS (E). Maintenant, courber légèrement
le PORTE CD et insérer les montants du PORTE CD
dans les trous du DESSUS.
Enfoncer huit MANCHONS EN CAOUTCHOUC (KK)
sur huit GOUPILLES EN MÉTAL (JJ). Insérer les
GOUPILLES EN MÉTAL dans les trous choisis dans
lesEXTRÉMITÉS(AetB)etleMONTANT(C).
Poser les TABLETTES RÉGLABLES (L et M) sur les
GOUPILLES EN MÉTAL.
REMARQUE :Prière de lire attentivement les
importantes informations concernant la sécurité qui
figurent sur la couverture arrière du manuel
d’instructions.
Ceci complète l’assemblage. Pour nettoyer, utiliser
l’encaustique pour meubles préférée ou un chiffon
humide. Essuyer.

GARANTIE LIMITEE SUR 5 ANS
1. Les meubles Sauder R sont garantis par Sauder
Woodworking Co. (Sauder) au profit de l’acheteur original
pendant une période de cinq ans à partir de la date d’achat
contre tout défaut dans les matériaux ou vice de fabrication
concernant les pièces des meubles. Le mot « défauts » tel
qu’il est utilisé sous les termes de cette garantie comprend
les imperfections des pièces qui empêchent
substantiellement l’utilisation du produit.
2. En vertu de la présente garantie, Sauder réparera ou
remplacera, à sa seule discrétion, toute pièce de meuble
défectueuse. Comme condition du remplacement de la pièce
jugée défectueuse, Sauder peut exiger une confirmation
indépendante du défaut allégué. Les pièces de rechange
seront garanties uniquement pendant la période restante de
la garantie originale. La présente garantie ne couvre pas le
coût du montage ou démontage, le transport, la main
d’œuvre ou les autres frais imprévus impliqués dans la
dépose d’une pièce défectueuse ou l’installation de la pièce
de rechange.
3. Cette garantie s’applique dans les cas d’utilisation
normale uniquement. La présente garantie ne saurait
couvrir les défauts qui surviendraient à la suite d’un
accident, d’une mauvaise utilisation ou d’un abus, d’un
dommage intentionnel, d’un incendie, d’une inondation,
d’une altération ou modification du produit, de négligence,
d’exposition ou d’utilisation du produit allant à l’encontre
de son usage prévu. Sauder ne sera en aucun cas
responsable des frais de réparation ou de remplacement de
tout article ayant été placé dans, sur ou à proximité de tout
mobilier Sauder.
4. La présente garantie ne s’applique que tant que le
produit continue d’être la propriété de l’acheteur original.
La garantie ne peut pas être transférée à des propriétaires
ou utilisateurs subséquents du produit, et sera
immédiatement invalidée dans le cas où le produit est
revendu, transféré, loué sous bail ou loué à une tierce
partie ou personne autre que l’acheteur original.
GARANTIE LIMITEE SUR 5
ANS (SUITE)
5. IL N’EXISTE PAS DE GARANTIES EXPRESSES
AUTRES QUE CELLES INDIQUÉES CI--DESSUS. EN
OUTRE, AUCUNE GARANTIE IMPLICITE Y COMPRIS,
MAIS NON DE FAÇON LIMITATIVE, TOUTE GARANTIE
IMPLICITE DE COMMERCIABILITÉ OU
D’ADAPTATION À UN USAGE PARTICULIER, NE
S’ÉTENDRA AU--DELÀ DU TERME DE LA PRÉSENTE
GARANTIE EXPRESSE. Certains états ne permettant pas
que des limites soient imposées quant à la durée d’une
garantie implicite, la limite ci--dessus peut donc ne pas être
applicable. SAUDER NE SERA EN AUCUN CAS
RESPONSABLE ENVERS QUICONQUE POUR PERTE
DE PROFIT OU POUR TOUT AUTRE DOMMAGE
SPÉCIAL, CONSÉCUTIF, INDIRECT, EXEMPLAIRE OU
ACCESSOIRE DE TOUTE SORTE QUELLE QU’EN
SOIT SA PROVENANCE, CONTRAT, DÉLIT,
RESPONSABILITÉ DU PRODUIT OU AUTRE. Certains
états ou provinces ne permettant pas l’exclusion ou la
limite aux responsabilités pour dommages accidentels ou
consécutifs, la limite ou l’exclusion ci--dessus peut ne pas
être applicable. La présente garantie vous donne des droits
légaux spécifiques et il est possible que vous ayez des droits
supplémentaires variant d’état en état ou de province en
province. En dehors des États--Unis, les droits légaux
spécifiques peuvent varier en fonction du pays de résidence
de l’acheteur original.
6. Pour toute question concernant la garantie ou toute
demande de réclamation, contactez Sauder en composant le
1--800--523--3987 en adressant un courrier électronique à
www.sauder.com. Sauder peut exiger de soumettre les
demandes de réclamation sous garantie par écrit à Sauder
Woodworking Co., 502 Middle Street, Archbold, OH 43502
USA. Veuillez joindre votre ticket de caisse ou toute autre
preuve d’achat ainsi qu’une description spécifique du
défaut de produit.
404958 Fr

SDécharger les surfaces de travail avant de déplacer
l’élément.
SNe pas pousser le mobilier, surtout sur la moquette.
Se faire aider par une autre personne pour soulever
l’élément et le mettre en place.
STablettes surchargées.
SEn cas de chargement
inadéquat l’élément peut
êtrelourdduhaut.
SDéplacement inadéquat
d’un mobilier.
SRisque de blessure.
SDu mobilier mal équilibré risque de se
renverser.
SDes tablettes surchargées risquent de cass-
er.
SLe mobilier risque de se renverser ou de
casser en cas de déplacement inadéquat.
SBlessure physique. Le mobilier peut être
très lourd.
SNe jamais excéder les limites de poids indiquées dans
les instructions.
SPour charger les tablettes, commencer par remplir
celui du bas pour finir par celui du haut.
SPlacer les articules plus lourds sur les tablettes
inférieures.
SIl est dangereux utiliser
un meuble que n’est pas
conçu pour supporter un
téléviseur.
SRisque de blessures graves, voire mor-
telles. Les téléviseurs peuvent être très
lourds. De plus, le poids et l’emplacement
du tube image ont tendance à rendre les té-
léviseurs instables et enclins à tomber vers
l’avant.
SCe produit n’est pas destiné à supporter un téléviseur.
404958 Fr
ATTENTION
Prière d’utiliser le mobilier à bon escient et avec prudence. Une mauvaise utilisation peut être à l’origine de risques
d’accident ou peut endommager le mobilier et les articles ménagers. Lire attentivement le tableau suivant.
À surveiller : Danger éventuel : Solution :

www.sauder.com/services
7
404958
-Fasten the SHORT UPRIGHT (D) to the BOTTOM (F). Use two BLACK 1--7/8” FLAT HEAD SCREWS (LL).
-Fasten the RIGHT END (A) to the TOP (E), BOTTOM (F), and SHELF (G). Tighten six HIDDEN CAMS.
NOTE:Be sure the METAL PINS in the CD SHELF insert into the holes in the RIGHT END.
G
F
E
DA
Finished
edge
BLACK 1--7/8” FLAT HEAD SCREW
(2 used in this step)
LL
Finished
edge
Arrow
Maximum 210 degrees
Minimum 190 degrees

www.sauder.com/services
8
404958
-Fasten five METAL BRACKETS (BB) to the ENDS (A and B) and BOTTOM (F). Use five BLACK 9/16” LARGE HEAD
SCREWS (OO).
NOTE:Be sure the BRACKETS are even with the edges of the ENDS and BOTTOM.
-Fasten the SKIRT (O) to the ENDS (A and B) and BOTTOM (F). Use five BLACK 9/16” LARGE HEAD SCREWS (OO).
-Fasten the MAGNETIC CATCH (AA) to the TOP (E). Use two BLACK 9/16” LARGE HEAD SCREWS (OO).
F
E
AA
BB BB
BB
A
B
O
BLACK 9/16” LARGE HEAD SCREW
(12usedinthisstep)
OO

www.sauder.com/services
9
404958
-Carefully turn your unit over onto its front edges. Unfold the BACKS (R and S) and lay them over your unit.
-Make equal margins along all four edges of the BACKS (R and S). Push on opposite corners of your unit if needed to make
it “square”.
-Fasten the BACKS (R and S) to your unit using the NAILS (RR).
NOTE:Be sure to tap NAILS into the holes that line up over the UPRIGHTS (C and D).
NOTE:Perforations have been provided for access through the LOWER BACK (S). Carefully cut out the rectangle for proper
ventilation of your CPU.
NAIL
(48usedinthisstep)
RR
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution
S
R
Unfinished
surface
These holes must line up
over the UPRIGHTS.
Cut--out

www.sauder.com/services
10
404958
I
I
Z
Z
II
BLACK 9/16” LARGE HEAD SCREW
(12usedfortheHINGES)
OO
-Fasten three HINGES (Z) to each DOOR (I). Use twelve BLACK 9/16” LARGE HEAD SCREWS (OO).
-Fasten a STRIKE PLATE (II) to each DOOR (I). Use two BLACK 1/2” FLAT HEAD SCREWS (PP).
NOTE:The surfaces of the STRIKE PLATES with “SAUDER” should be facing up.
BLACK 1/2” FLAT HEAD SCREW
(2 used for the STRIKE PLATES)
PP

www.sauder.com/services
11
404958
A
HH
B
G
F
HH
II
I
EE FF
+
-Carefully stand your unit upright.
-Fasten the DOOR (I) to the LEFT END (B). Use six BLACK 9/16” LARGE HEAD SCREWS (OO).
-Peel the FELT DISC from the FELT DISC CARD (HH). Stick a FELT DISC on the DOOR where it comes in contact with
the SHELF (G) and BOTTOM (F).
-Fasten a BACKPLATE (FF) and PULL (EE) to the DOOR (I). Use a GOLD 1” MACHINE SCREW (NN).
-Repeat this step for the other DOOR (I).
NOTE:To make adjustments to the DOORS, loosen the SCREWS in the HINGES, make needed adjustments, and tighten the
SCREWS.
BLACK 9/16” LARGE HEAD SCREW
(12usedfortheHINGES)
OO
GOLD 1” MACHINE SCREW
(2 used for the PULLS and BACKPLATES)
NN

www.sauder.com/services
12
404958
J
GG
N
Finished
surface
-Fasten the DRAWER RIGHT (35AY) and DRAWER LEFT (35AZ) to the KEYBOARD SHELF (J) and PRINTER
SHELF (N). Use eight BROWN 1” FLAT HEAD SCREWS (MM).
-Turn the CORD CLIP (GG) into the KEYBOARD SHELF (J).
NOTE:The CORD CLIP is used to hold your keyboard cord against the KEYBOARD SHELF.
Roller
end
Roller
end
Roller
end
Roller
end
Finished
edge
Finished
edge
Finished
surface
BROWN 1” FLAT HEAD SCREW
(8 used in this step)
MM
