TRAPP TR 500 User manual

Manual de Instruções
Manual de Instrucciones
Instructions Manual
TR 500
TR 500E
TR 500G
TR 500T
Modelos / Models
TR 500
TR 500E
TR 500G
TR 500T
Organic ShredderOrganic Shredder
Triturador de Resíduos
Orgânicos
Triturador de Resíduos
Orgânicos
Trituradora de Residuos
Orgánicos
Trituradora de Residuos
Orgánicos

PORTUGUÊS
2
www.trapp.com.br
Português 3
30
57
Español
English
TR 500E
TR 500E
TR 500G
TR 500G
TR 500T
TR 500T
TR 500
TR 500

PORTUGUÊS
3
www.trapp.com.br
Parabéns!
Você acaba de adquirir um produto de qualidade desenvolvido com a mais alta
tecnologia TRAPP. Este produto lhe proporcionará rapidez e eciência nos trabalhos,
com economia e total segurança. Para isso são necessários alguns cuidados. As
medidas de segurança, extremamente importantes, contidas neste manual de
instruções, não cobrem todas as situações possíveis que poderão ocorrer. O operador
deve compreender que o bom senso, atenção e cuidados, não são fatores que podem
ser incorporados ao produto, mas que devem ser fornecidos pelas pessoas que operam
e que fazem a devida manutenção.
Recomendações Importantes
Atenção!
Leia todas as instruções contidas neste
manual antes de operar o equipamento,
sempre observando as indicações de
segurança e seguindo as instruções para
prevenir acidentes e/ou ferimentos.
Leia e guarde estas instruções
1 - Área de trabalho
 Não opere o equipamento perto de atmosfera
explosiva, nem onde houver líquidos inflamáveis,
gases e/ou pó em suspensão. A instalação elétrica
do equipamento produz centelhas que podem dar
ignição a líquidos inflamáveis, gases ou pó em
suspensão.
 Mantenha crianças e espectadores afastados.
Quando o equipamento estiver em utilização,
todas as pessoas, especialmente crianças, devem
permanecer a uma distância segura da área de
trabalho. O operador/usuário é responsável por
eventuais acidentes que possam ocorrer.
 Nunca deixe o motor a combustão funcionando
em ambientes fechados ou sem ventilação, o gás
do escapamento contém monóxido de carbono,
um gás inodoro e letal.
2 - Segurança elétrica
 Não exponha o equipamento à chuva ou umidade.
Instale o equipamento em local seco e protegido
das intempéries. Água dentro do equipamento
pode danificar os circuitos elétricos do motor, além
de aumentar o risco de choque elétrico.
 Para sua segurança, realize o aterramento do
equipamento (quando for elétrico). O não
aterramento pode resultar em acidentes, choque
elétrico ou outros danos pessoais.
3 - Segurança pessoal
 Mantenha-se alerta, fique atento com o que está
acontecendo e use o bom senso quando estiver
operando. Não opere o equipamento quando
estiver cansado, distraído ou sob influência de
drogas, bebidas alcoólicas ou medicação. Um
momento de desatenção pode resultar em sério risco
de ferimento.
 Utilize equipamentos de segurança. Use sempre os
óculos de segurança. Usando equipamentos de
segurança como luvas, sapatos, protetor auricular,
você aumenta a sua segurança e reduz o risco de
acidentes.
 Vista-se de maneira adequada. Não use roupas
soltas ou joias, pois podem se enganchar nas partes
móveis do equipamento. Recomenda-se a
utilização de luvas, calçados, protetor auricular e
óculos de proteção.
 Previna-se contra o funcionamento acidental.
Assegure-se de que a chave elétrica esteja na
posição “desligada” antes de colocar o plugue na
tomada. Conectar o plugue na tomada com a chave
elétrica na posição “ligada” pode causar um grave
acidente.

PORTUGUÊS
4
www.trapp.com.br
 Remova qualquer objeto antes de ligar o
equipamento. Uma ferramenta ou qualquer outro
objeto preso nas partes móveis do equipamento
pode resultar em ferimentos.
4 - Utilização e cuidados
 Não force o equipamento. Utilize-o de forma
correta e para as aplicações descritas neste
manual, obtendo assim maior desempenho e
segurança no seu trabalho.
 Não utilize o equipamento se a chave elétrica não
liga ou não desliga. O equipamento não pode ser
controlado se a chave elétrica estiver danificada.
Chave elétrica com defeito deverá ser reparada
imediatamente.
 Desligue o disjuntor, retire os fusíveis ou
desconecte o plugue da tomada antes de realizar
qualquer ajuste, troca de lâmina de corte e
acessórios. Essas medidas preventivas de
segurança reduzem o risco de funcionamento
acidental do equipamento.
 Não permita que pessoas não familiarizadas
utilizem o equipamento. O equipamento pode se
tornar perigoso nas mãos de usuários não
familiarizados com o seu funcionamento.
 Conserve seu equipamento. Verifique com
frequência se as partes móveis estão fixas, se algum
componente está danificado ou qualquer outra
condição que possa afetar o seu bom
funcionamento. Se houver algum problema, faça o
reparo antes de usar o equipamento. Muitos
acidentes são causados pela falta de manutenção
adequada.
 Mantenha a lâmina de corte afiada e limpa.
 A lâmina de corte continua em movimento após o
equipamento ser desligado. Portanto, fique atento
a isso quando fizer qualquer tipo de manutenção.
 Utilize o equipamento e acessórios de acordo com
as instruções contidas neste manual, levando em
consideração as condições de trabalho e o serviço
a ser executado. A utilização do equipamento para
operações não contidas neste manual pode resultar
em situações de perigo.
 Não triture pedras, vidros, metais, plásticos,
reservatórios de produtos químicos (perfumaria,
limpeza, tintas, etc.) ou outros produtos que
danifiquem o triturador. Qualquer produto que
não é recomendado ser triturado, deverá contatar
a fábrica.
Nota: De acordo com a norma brasileira
NBR 5410, tornou-se obrigatória a instalação de
um dispositivo de proteção à corrente diferencial-
residual (dispositivo DR) nas instalações elétricas
residenciais. A função do dispositivo “DR” é
proteger o usuário contra os graves riscos de
choque elétrico (consulte um eletricista).
5 - Serviço
 Os reparos no equipamento só devem ser
feitos por prossionais qualicados e com
peças originais TRAPP. Use sempre os
serviços dos Assistentes Técnicos Autorizados
TRAPP. A TRAPP não se responsabiliza por
eventuais acidentes ou danos ocorridos
devido a utilização de peças não originais.
Instruções Adicionais de Segurança e Operação
 Verifique se a voltagem do motor é a mesma da
rede elétrica.
 Leia atentamente as instruções e procure se
familiarizar com os controles e o uso adequado
do equipamento.
 Lembre-se que o operador ou usuário é
responsável por qualquer acidente ou dano,
envolvendo terceiros ou suas propriedades.
 Utilize o triturador em um lugar plano e livre
de obstáculos.
 Evite operar o equipamento em local úmido.
 Utilize o equipamento com boa iluminação.
 Antes de introduzir qualquer tipo de material,
acione o motor e espere que o mesmo atinja a
rotação máxima.
 Não introduza nada no equipamento com o
motor desligado.
 Não utilize o equipamento em períodos que
ocorrem quedas de energia elétrica.

PORTUGUÊS
5
www.trapp.com.br
 Sempre que realizar qualquer limpeza ou
operação de manutenção, assegure-se primeiro
que o motor esteja desligado, que a lâmina esteja
parada e retire a extensão elétrica da tomada,
desconecte o eixo cardã do trator e retire o cabo
de vela do motor a gasolina.
 Se o equipamento começar a vibrar, desligue
imediatamente. Verifique logo a causa desta
vibração, pois ela indica que o equipamento
necessita de ajustes ou reparos.
Atenção!
Verique frequentemente se todos
os parafusos estão bem xados,
principalmente o do conjunto de corte.
Mantenha a distância de faca e contrafaca
sempre regulada para garantir um bom
desempenho do triturador.
 Verifique o estado do cabo de alimentação
e nunca o repare com fita isolante, se necessário
substitua o cabo elétrico.
 Nunca utilize jato de água para limpar o
equipamento, use um pano umedecido e detergente
neutro. Água dentro do equipamento pode danificar
os circuitos elétricos do motor, além de aumentar o
risco de choque elétrico.
 Nunca opere o triturador sem a proteção da correia.
 Caso o triturador não desenvolva a potência
necessária, contate um Assistente Técnico TRAPP
ou um eletricista de sua confiança para verificar
as condições elétricas de sua rede, evitando assim,
a queima do motor por sobrecarga.
 Se ao acionar o triturador o motor não der partida
(estiver trancado), desligue-o imediatamente.
 Limpe o triturador com frequência, para evitar o
acúmulo de resíduos.
 Percebendo qualquer anormalidade no
funcionamento do triturador, desligue-o e procure a
Assistência Técnica TRAPP mais próxima.
 Ao introduzir material orgânico (resto de comida ou
cascas de verduras e frutas), faça-o com um
instrumento adequado, nunca com a mão ou
material metálico.
Requisitos do operador
Todo operador que utiliza o equipamento deve ser
competente e, necessariamente, atender às
seguintes características:
 Física: ter uma boa visão, coordenação e
capacidade de realizar todas as funções
necessárias para o uso da máquina.
 Mental: ter capacidade de compreensão e
aplicação das normas e das precauções de
segurança estabelecidas neste Manual de
Instrução. O usuário deve estar atento para a
sua própria segurança, a de outras pessoas e
evitar danos ao equipamento.
 Formação: o usuário deve ter lido, estudado e
compreendido este manual, gráficos e esquemas.
Ele deve ser qualificado e treinado para o uso
ou manutenção do equipamento.
Atenção!
Sempre que realizar qualquer limpeza
ou operação de manutenção, assegure-
se primeiro que o equipamento esteja
desligado e as lâminas paradas, pois após
o equipamento ser desligado as lâminas
continuam em movimento por alguns
instantes.
Usos e Aplicações
Os trituradores de resíduos modelos TR 500/500E/500G e 500T são equipamentos projetados para triturar
resíduos de madeira de poda, galhos, aparas, arbustos, folhas e madeiras com até ø10 cm, resíduos de
embalagens ou de outras estruturas de madeira livres de pregos, arames ou outros metais. Qualquer outro
uso põe em perigo a integridade da máquina e a segurança do operador.
Obs.: madeira seca ou com maior dureza, ø máximo 8 cm para o funil lateral e ø máximo 3 cm para o funil superior.

PORTUGUÊS
6
www.trapp.com.br
Atenção!
Para evitar o desgaste prematuro do
conjunto de corte, não é recomendado
triturar materiais brosos como folhas ou
casca de palmeira ou de qualquer espécie
de vegetação brosa. Contate uma revenda
TRAPP ou acesse o site para conhecer um
dos nossos produtos recomendados para
esse tipo de material.
Características Técnicas
Especicações TR 500 TR 500T TR 500E
1)
TR 500G
Diâmetro do disco de corte (cm) 35 35 35 35
Largura do disco de corte (cm) 24 24 24 24
Rotação do disco de corte (rpm) 2400 2400 2400 2400
Quantidade de martelos 34 34 34 34
Potência do motor (cv) 12,5 a 15 –12,5 ou 15 –
Potência motor a gasolina (HP) 13 a 16 – –
13,5 ou 16 HP
(Briggs & Stratton)
ou
15 HP (TRAPP /
Lifan)
Potência motor a diesel (HP) 13 a 16 –––
Potência tomada de força (HP) –16 – –
Comprimento sem puxador (m) 1,90 1,90 1,90 1,90
Largura (m) 1,70 1,70 1,70 1,70
Altura (m) 1,61 1,61 1,61 1,61
Peso aproximado (kg) 230 236 305 261 ou 282
Rotação máxima na tomada
de força (rpm) –540 – –
Produção (m
3
/h) 3 a 5 3 a 5 3 a 5 3 a 5
Nota: 1) As máquinas saem de fábrica sem ligação da chave (lig./desl.) e do motor elétrico, ficando a critério do cliente
ligar na tensão desejada, conforme disponibilizado na região. O esquema de ligação do motor está disponibilizado no
próprio motor, para que o cliente possa fazer a ligação.
Obs.: A TRAPP não da garantia na queima do motor por ligação invertida ou errada, conforme descrito no manual.
Importante: Ao triturar material recém
podado como árvores ou arbustos, verique
a forma correta de fazer a compostagem. Ao
triturar restos de alimento, limpe o triturador
em seguida, os resíduos ácidos da trituração
danicam o equipamento.

PORTUGUÊS
7
www.trapp.com.br
Adesivos de Segurança
1
Monte o funil antes de usar o triturador.
2
Utilizar óculos e luvas.
3
Indicação de tencionamento das correias.
4
Leia o manual antes de usar a máquina.
5
Não introduzir as mãos.
6
Diâmetro máximo triturável.
7
Pontos de lubricação.

PORTUGUÊS
8
www.trapp.com.br
Principais Componentes
3
2
10
13
9
11
6
12
5
4
87
14
15
1
1. Funil de alimentação lateral
2. Funil de alimentação superior
3. Bica de saída superior
4. Bica de saída inferior
5. Chapa de fechamento
6. Cantoneira
7. Hastes quadradas
8. Placa basculante
9. Motor
10. Bateria (para modelo 16 HP)
11. Cabo para manobras
12. Tencionador de correias
13. Alavanca para alimentação do funil superior
14. Proteção de correias
15. Pneus

PORTUGUÊS
9
www.trapp.com.br
Informações Gerais
Nossos trituradores são destinados a triturar os mais
diversos tipos de resíduos e produtos resultantes de
matéria vegetal que servem para compostagem.
O material é introduzido através do funil
alimentador para ser triturado.
Este processo leva a um desfibramento do material,
que permite uma rápida compostagem da matéria
orgânica.
Atenção!
O funil lateral deve ser xado na máquina
antes de ser colocado em funcionamento.
São oferecidas 4 versões do equipamento:
TR 500
Sem motor
Este modelo é comercializado sem motor, mas a
sua base permite a fixação de motores elétrico,
gasolina e diesel.
TR 500E
Acionado por motor elétrico
O triturador modelo TR 500E sai de fábrica
equipado com um motor elétrico de 12,5 ou 15 cv.
TR 500G
Acionado por motor a gasolina
O triturador modelo TR 500G sai de fábrica
equipado com motor de 13,5 ou 16 HP (motor
Briggs & Stratton) ou 15 HP (motor TRAPP / Lifan)
(motor de 16 HP acompanha uma bateria de
30 AH 12 V, por ser equipado com partida elétrica).
Verifique a bateria
Remova os dois parafusos (1) com uma chave
7/16, e retire o suporte de fixação da bateria (2),
remova a bateria (3) pegando pela alça, em cima
de uma bancada localize o visor da bateria que
fica na parte superior da bateria para ver se possui
carga, o visor possui três coloração sendo elas:
 Verde: densidade Ok, (Carregada).
 Branco: densidade baixa (requer carga).
 Vermelho: baixo nível de eletrólito (sobrecarga,
deve ser substituído a bateria).
Para recarregar a bateria deve ser tomados os
devidos cuidados para obter uma vida útil maior da
bateria, sempre deve ser carregada em carga lenta
conforme as orientações contidas no manual da
bateria.
2
31
Nota:
 Ao recolocar a bateria na base, não se
esqueça de conectar corretamente os cabos.
O Cabo vermelho: (+) Positivo
O Cabo preto: (-) Negativo
Atenção!
 Se o seu equipamento car parado por
mais de 30 (trinta) dias, a bateria pode
descarregar.
 Para prevenir corrosão e perda de
energia durante os longos períodos de
armazenamento, os cabos da bateria
devem ser desconectados.
 Os cabos desconectados devem car
expostos de modo que não entrem em
contato com os terminais da bateria.
Atenção!
Antes de colocar em uso o triturador
orgânico é necessário ler o manual de
instruções do motor.

PORTUGUÊS
10
www.trapp.com.br
TR 500T
Acionado por tomada de força do trator
O triturador modelo TR 500T é acionado por um
eixo cardã, acoplado a tomada de força de um
trator (TDP). A rotação máxima permitida da
tomada de força é de 540 rpm. Não é permitido
trabalhar com o equipamento com rotação acima
de 540 rpm na tomada de força, verifique a
rotação antes de ligar o equipamento para evitar
acidentes e danos no equipamento.
Instalação do Motor
Elétrico
 Todos os trituradores TRAPP saem de fábrica sem a
ligação elétrica, para que o cliente possa selecionar
o tipo de ligação, conforme a tensão de sua rede
elétrica.
 Para trituradores comercializados sem motor, a
escolha da potência mínima deve obedecer os
dados técnicos apresentados na pág. 6.
 Para motores de potência acima de 5 cv trifásico,
recomenda-se a utilização da chave estrela-triângulo
para a partida do acionamento. O modelo
recomendado é a ETW (WEG Acionamentos) ou
similar.
 Em razão da chave de partida estar longe do
triturador, instale no equipamento um botão de
emergência, para a necessidade de desligamento
imediato.
Atenção!
Antes de efetuar qualquer tipo de ligação,
certique-se que a rede elétrica esteja
desligada.
1. Certique-se que a rede elétrica, onde será
instalado o triturador, seja compatível com os
dados constantes na placa do motor.
2. Desligue a rede elétrica para efetuar as ligações do
motor.
3. Faça as conexões apresentadas conforme a tensão
da rede elétrica.
4. Certique-se que as conexões estejam bem isoladas.
5. Ligue a rede elétrica e verique o sentido de
rotação do motor.
6. Se necessário, inverta a ligação elétrica, conforme
indicação na placa do motor, para que o motor
trabalhe com o sentido correto da rotação.
Gasolina
Abastecimento
 Evite utilizar gasolina armazenada por mais de 7
dias, pois isto provoca mau funcionamento
diminuindo a vida útil do motor.
 Abasteça o tanque com cuidado para não derramar
o combustível.
 Abasteça somente com gasolina comum (não
aditivada).
 Capacidade do tanque de gasolina: 6,5 litros
(motor 15 HP Trapp / Lifan), 7 litros (13,5 HP -
Briggs & Stratton) e 11 litros (16 HP - Briggs &
Stratton).
Obs.: para demais informações sobre funcionamento
consulte o manual do motor.
!!
Atenção!
Utilize
Peças originais TRAPP
e os serviços de prossionais
da Assistência Técnica
Autorizada TRAPP.
A TRAPP não se responsabiliza
por eventuais danos causados
ao equipamento ou acidentes
que venham a ocorrer pela
utilização de peças
não originais.

PORTUGUÊS
11
www.trapp.com.br
Instruções de Operação
Verificações
Antes de colocar o triturador em operação deve-se
verificar:
 Se não há ferramentas ou objetos sobre o motor ou
sobre o equipamento, principalmente dentro do
funil alimentador.
 Se não há nada trancando o motor.
 Se o sentido de rotação está correto.
 Se a tensão da rede elétrica coincide com a do
triturador.
 Se não há pessoas ou objetos próximos às
polias e
correias.
 Verifique a direção da projeção do material
triturado.
Nota:
 Se o equipamento está devidamente
preparado, acione o motor. Aguarde
até atingir a rotação máxima e inicie
o trabalho.
 Para motores a diesel ou a gasolina,
mantenha em funcionamento durante
alguns minutos, a m de adquirir
temperatura normal de trabalho.
 Nunca acione ou deixe em
funcionamento um motor movido
a gasolina ou diesel em ambiente
fechado ou sem ventilação. O gás do
escapamento contém monóxido de
carbono, um gás inodoro e letal.
Acionamento do Esticador de Correia
Posição 1
Imagem meramente ilustrativa
O motor deverá ser acionado somente se a alavanca do esticador de correia estiver na posição 1 de alívio,
ou seja, sem esticar a correia conforme imagem acima, então nesta posição ligue o motor e após atingir sua
rotação máxima empurre a alavanca do esticador de correia na posição 2 conforme a imagem abaixo, assim
verificando se as correias irão ficar tensionadas atendendo ao funcionamento do triturador. Cabe lembrar
que a alavanca do esticador de correia só poderá ser tensionada quando o motor estiver em pleno
funcionamento, se o motor estiver desligado poderá causar danos ao motor.

PORTUGUÊS
12
www.trapp.com.br
Posição 2
Imagem meramente ilustrativa
Utilização do Triturador
Atenção!
Leia todas as instruções contidas neste
manual antes de operar o equipamento,
sempre observando as indicações de
segurança e seguindo as instruções para
prevenir acidentes e/ou ferimentos.
 O equipamento deve ser instalado em um piso
sólido e plano.
 Mantenha crianças e espectadores afastados.
Quando o equipamento estiver em utilização, todas
as pessoas, especialmente crianças, devem
permanecer a uma distância de 30 metros da área de
trabalho. O operador/usuário é responsável por
eventuais acidentes que possam ocorrer.
 No funil alimentador superior somente podem ser
colocados galhos com no máximo ø3 cm. Galhos
maiores precisam ser colocados pelo funil lateral.
 Todos os trituradores TR 500 possuem 2 facas,
montadas lateralmente no disco, para cortar
materiais colocados no funil alimentador lateral.
Saída inferior
Na saída inferior estão fixadas várias hastes
quadradas removíveis (1). Quando é retirada a
haste superior, uma placa basculante (2) libera a
saída do material triturado para baixo. Para fazer
uso desta saída, é necessário que a placa de
fechamento (3) seja fixada na saída superior. A
cantoneira (4) precisa ser retirada, através do
afrouxamento do parafuso (5). Em seu lugar deve
ser montada a placa de fechamento (3), para que a
saída superior fique fechada (Fig. 1).

PORTUGUÊS
13
www.trapp.com.br
3
4
5
2 1
Imagem
meramente ilustrativa
Fig. 1
Tamanho do material triturado
Através da retirada e colocação das hastes,
individualmente, o material pode ser triturado mais
grosso ou mais fino, conforme sua necessidade.
Para triturar mais grosso, retire uma segunda haste.
Para triturar ainda mais grosso podem ser removidas
mais hastes. Essa opção se aplica somente para
utilização da saída inferior com a bica de saída
superior fechada.
Saída superior
Para utilizar a bica de saída superior é necessário
remover a placa de fechamento (3). A cantoneira (4)
é então montada em seu lugar. A placa basculante
(2) precisa ser virada para cima e a haste quadrada
superior (1) precisa ser introduzida novamente.
Desta forma, a saída inferior fica fechada. A bica de
saída superior pode ser rotacionada, de acordo com
a necessidade. Para isto é necessário soltar os 4
parafusos que a prendem na peça de fechamento
da saída superior (não retirar os parafusos) conforme
figura. O corpo de saída pode ser girado para a
posição desejada e deve-se apertar novamente os 4
parafusos (Fig. 2).
Imagem meramente ilustrativa
Fig. 2
Indicações gerais
 A matéria orgânica não deve estar úmida, pois
poderá ocorrer obstrução da bica de saída.
 O material expelido deverá ser controlado
constantemente, para evitar possível obstrução da
bica de saída. Quando ocorrer obstrução da bica de
saída desligue o equipamento imediatamente e
com o equipamento desligado desobstrua a
bica para continuar o trabalho. O mesmo se
aplica para a saída inferior.
Atenção!
O motor pode queimar por sobrecarga
caso seja introduzida uma quantidade
excessiva de material no funil alimentador
do triturador. Realize a alimentação
controlada, observando a rotação do
motor, se a rotação diminuir ao introduzir
material, diminua a alimentação.
Nota: A alavanca de alimentação abaixo do
funil superior serve para aliviar o acúmulo de
material no interior do funil superior. Para isto
a alavanca de alimentação deve ser acionada em
direção do funil e em seguida retornar.
Imagem meramente ilustrativa

PORTUGUÊS
14
www.trapp.com.br
Fixação ao trator (TR 500T)
Leia atentamente o Manual do Operador, bem
como os manuais de instruções do trator e do
fabricante do eixo cardã. O triturador TR 500T foi
fabricado para ser acoplado a um trator equipado
com elevador hidráulico de 3 pontos de engate
universal, conforme mostra a ilustração a seguir.
 Antes de conectar o equipamento ao trator,
posicione ambos em um terreno plano e certifique-
se que ninguém está entre eles.
 Aproxime lentamente o triturador dos braços
hidráulicos do trator, conecte primeiro os braços
inferiores e em seguida engate no ponto superior. O
triturador é equipado com pinos de fixação para
trator categoria I.
 Certifique-se da fixação dos pinos com a
correspondente trava de segurança.
 Bloqueie braços hidráulicos do trator com a
respectiva corrente ou tensores antivibração.
 Após ter realizado estas operações,
certique-se de que todos os
parafusos e porcas da máquina estão
apertados corretamente (ver tabela
“Especicações de Torque”).
 Preste atenção nas rodas dianteiras
do trator. Quando o triturador estiver
erguido do solo e as rodas parecerem
muito leves, coloque lastro na parte da
frente do trator para equilibrar o peso.
1
2
3
4
13
Imagem meramente ilustrativa
Montagem do Eixo Cardã
 O TR 500T oferece a facilidade de ser transportado
até o local de trabalho, onde se deseja depositar o
material triturado, sendo suspendido pelo sistema
hidráulico do trator.
 A montagem do triturador no trator deve ser
realizada por meio da estrutura de 3 pontos de
fixação da máquina para o trabalho em segurança,
conforme indicação da imagem a seguir.
Pontos de xação
Imagem
meramente ilustrativa
 Observe a indicação de capacidade de carga ao
suspender o TR 500T no sistema hidráulico do trator,
verifique o peso da máquina na página 6.
 Para não ocorrer sobrecarga do eixo cardã, há
necessidade de um engastamento mínimo de 1/3 do
comprimento. O eixo deverá ser fixado de acordo
com as normas do fabricante.
 A recomendação de inclinação do eixo cardã em
trabalho é de no máximo 15°, ajuste o ângulo de
inclinação regulando o sistema hidráulico do trator.
Se o modelo do trator permitir e o ângulo for
compatível, mantenha o TR 500T apoiado no chão
durante o trabalho para obter o melhor acesso ao
funil de alimentação. Se a altura da máquina ficar
desconfortável para alimentar o funil por conta da
inclinação, posicione o trator em um terreno com
elevações para facilitar o acesso ao funil de
alimentação do TR 500T e manter o equipamento
apoiado no chão.

PORTUGUÊS
15
www.trapp.com.br
Nota:
 Ao suspender o TR 500T com
o sistema hidráulico do trator
verique a inclinação máxima
permitida do eixo cardã montado
na máquina e na tomada de força
do trator. Exceder a inclinação pode
danicar o equipamento e produzir
vibração excessiva no triturador em
funcionamento.
 Para realizar manobras com o TR 500T
montado no trator desconecte o eixo
cardã da máquina. Ao posicionar a
máquina no local ideal de trabalho,
monte novamente o eixo cardã e
verique a inclinação do eixo cardã.
Antes de montar o eixo cardã siga as seguintes
recomendações:
 Retire o eixo cardã da embalagem e separe o macho
e a fêmea.
 Para obter a medida para cortar o eixo cardã, monte
a máquina nas 3 pontas do trator, alinhe os eixos da
tomada de força do trator e da tomada de força da
máquina e verifique a medida da distância entre a
ponta dos eixos.
 A medida encontrada entre os eixos da tomada de
força deve ser dividida por 1,3. O valor dessa
divisão indicará a medida A, marque o eixo cardã
com a medida A e corte a sobra, conforme
indicação na imagem (Fig. 3).
 Na posição marcada corte a sobra do cardã macho e
fêmea com um arco de serra com lâmina de corte
para aço de 24 dentes ou com disco de corte, usando
equipamento de proteção.
 Após concluir o corte total, marque a proteção de
plástico do cardã macho e fêmea e retire 3
centímetros somente da proteção de plástico,
cortando com uma serra, deixando o eixo cardã com
a ponta exposta, conforme indicação da imagem
(Fig. 3).
 Após realizar o procedimento de corte, retire a
rebarba do corte das partes cortadas, descarte o
material cortado, apoie no chão a máquina que
está acoplada no trator, assim você terá espaço
para a montagem do eixo cardã.
 Fixe as correntes de retenção da proteção.
A condição ideal de funcionamento se obtém com a
corrente posicionada radialmente em relação à
transmissão. Regule o comprimento das correntes de
forma que permitam a articulação da transmissão em
qualquer condição de trabalho, de transporte e de
manobra. Certifique-se de que as correntes não se
enrolem em torno da transmissão devido ao tamanho
excessivo.
 Antes de iniciar o trabalho verifique a rotação da
tomada de força, a rotação não deve ser maior que
540 rpm, verifique também a inclinação e se a
máquina está apoiada no chão para evitar danos no
triturador e ocasionar a perca de garantia.
Notas:
 Os pedaços cortados das partes maciça
e tubular do cardã, devem ter o mesmo
comprimento.
 Não pare a rotação da tomada de força do
trator repentinamente, a não ser por questão
de segurança. A parada brusca pode danicar
o sistema de transmissão do equipamento.
 Não utilize as correntes para transportar ou
sustentar a transmissão cardânica no nal do
trabalho. Utilize um suporte apropriado.
 Encaixe as partes macho e fêmea do eixo
cardã e monte o lado fêmea no eixo da
tomada de força do TR 500T e em seguida
encaixe o eixo cardã macho no eixo da
tomada de força do trator até ouvir o clique,
mostrando que está na posição correta de
encaixe em ambos os lados.
 Após a montagem e ajuste das corrente
da proteção, movimente a inclinação do
hidráulico do trator e verique a folga entre
o cardã macho e fêmea posicionando a
máquina na inclinação recomendada de no
máximo 15°.

PORTUGUÊS
16
www.trapp.com.br
Notas:
 Observe se na medida que a máquina se
movimenta o eixo cardã macho e fêmea
se aproximam a ponto de encostar, se
isso ocorrer desligue a tomada de força
imediatamente. Desmonte o eixo cardã
macho e fêmea e efetue novamente o corte,
am de deixar uma folga de no mínimo 1 a
2 centímetros entre as pontas do eixo cardã.
 Não é recomendado trabalhar com os eixos
cardã macho e fêmea sem folga, isso pode
danicar os eixos de tomada de força do
trator e do triturador. Para realizar manobras
retire uma das partes do eixo cardã.

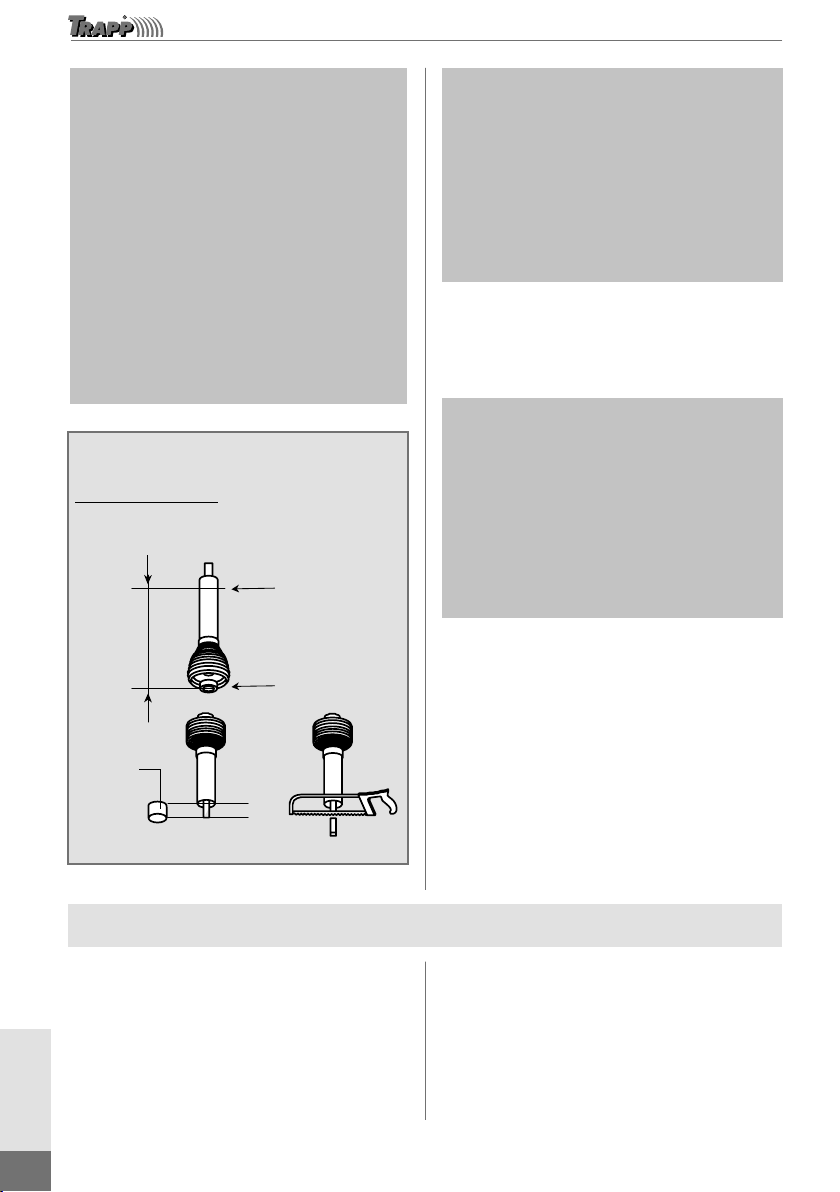

Imagem meramente ilustrativa
Recortar a
proteção
de plástico
3 cm
Medida A
Medida do corte.
Dividir a medida encontrada entre eixos por 1,3 fornecerá a
medida para cortar o eixo cardã.
Medir da
extremidade
do eixo cardã
Medida entre eixos cardã
1,3 = Medida A
Fig. 3
 Quando estiver na sua abertura máxima, as
proteções de segurança plástica e os eixos
devem estar sobrepostos em pelo menos
1/3 do seu comprimento (LT).
 Quando estiver na sua posição de fechamento
máximo, a distância mínima permitida é de 1
a 2 cm.
 Mantenha os terminais alinhados.
 Verifique o comprimento mínimo e
máximo da TDP
que são as exigidas para o acoplamento da máquina/
trator. Em caso de problemas, contate o Assistente
Técnico TRAPP mais próximo.
Estas operações devem ser feitas somente
em terreno apropriado e só após ter
parado o trator, desligado a tomada de
força e puxado o freio de estacionamento.
Se necessário, levante a máquina do chão.
Mas, para a segurança de todos, coloque-a
sobre um suporte, evitando assim qualquer
acidente que possa ser causado por uma
eventual queda súbita.
Ligando o Motor a Gasolina
 Certifique-se que o motor esteja abastecido com
gasolina comum no tanque e óleo no cárter.
 Verifique se a correia não está tencionada, posicione
o botão liga e desliga na posição “ON” e abra a
válvula de combustível. Acione a alavanca de
afogador, acelere um pouco o motor e puxe a
alavanca da partida retrátil até que o motor funcione.
O modelo com motor 16 HP possui partida elétrica,
nesse caso não é necessário puxar o cabo da partida
retrátil.
 Assim que o motor ligar e aquecer, retorne a
alavanca do afogador na posição inicial, acelere o
motor até atingir a rotação ideal de trabalho e
tencione as correias, conforme indicação na
página 11.

PORTUGUÊS
17
www.trapp.com.br
Regulagem da Correia
 Verifique a tensão da correia frequentemente. A
correia se encontra abaixo da proteção lateral. Retire
os parafusos da proteção para verificar a tensão da
correia. Caso haja necessidade, regule-a ou
substitua-a por uma nova. Quando a tensão da
correia é muito frouxa compromete a sua vida útil e
o funcionamento da máquina.
 Nos trituradores TR 500E e TR 500G a tensão da
correia é feita através da alavanca tensionadora
abaixo da proteção.
 Se a mola estiver cansada substitua ou aperte o
parafuso tensionador.
 Para dar a partida no motor verifique as instruções da
página 11 sobre esticar a correia.
 Nunca opere o triturador sem a proteção da correia.

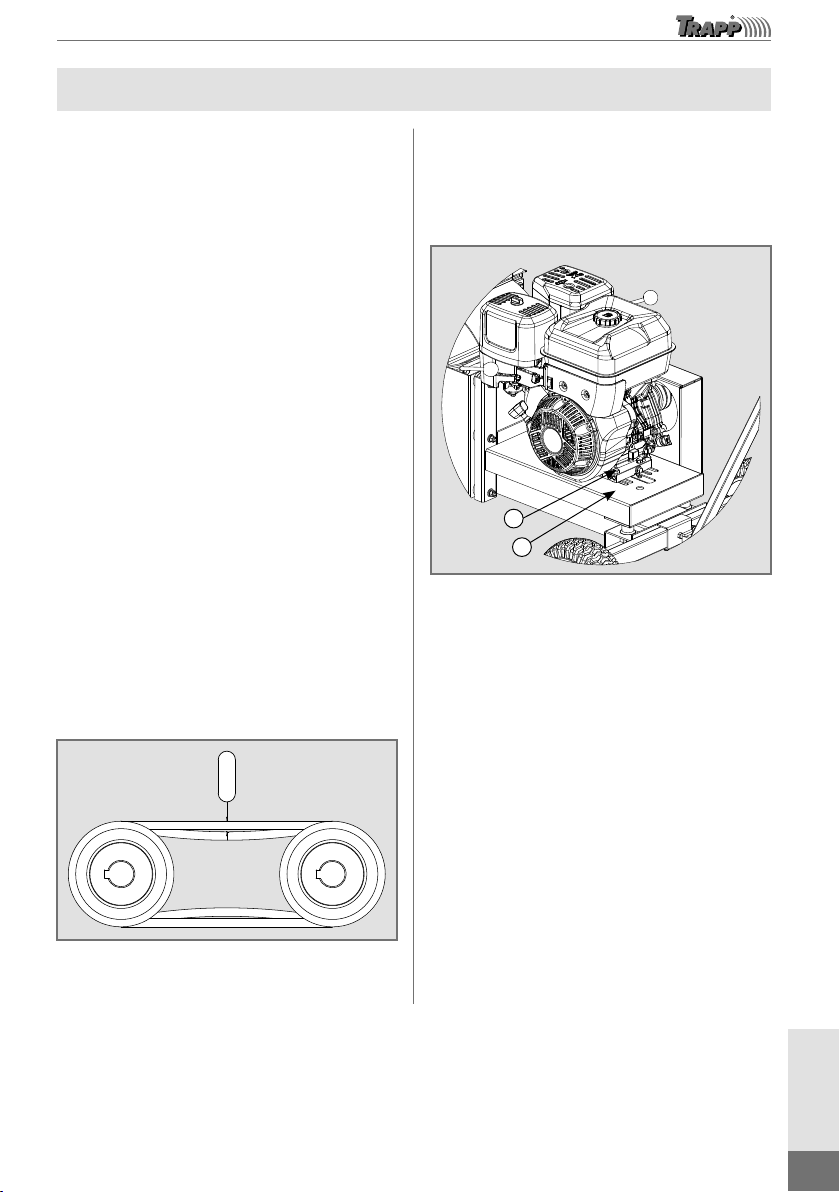

Ajuste nas correias
 Com o tempo de uso do Triturador, pode ocasionar
uma folga maior nas correias, perdendo a
produtividade e afetando na segurança do operador.
Acontecendo isso, deverá ser feito um ajuste na folga
das correias. Essa folga deverá ser de ±10mm,
conforme Figura 4, e deverá ser verificada sempre
antes de cada início de trabalho.
10 mm
10 mm
Imagem
meramente ilustrativa
Fig. 4
 Caso haja a necessidade de ajustar essa folga, siga os
passos seguintes:
TR 500E / TR 500G
1. Solte os parafusos e porcas de xação do motor
(1), posicionado sobre a base (2), de forma que as
correias quem com a folga desejada, conforme
Figura 5.
Imagem
meramente ilustrativa
1
2
Fig. 5
2. Com o ajuste feito, faça o aperto dos parafusos e
porcas de xação do motor (1) sempre observando
o alinhamento do motor, onde a base do motor
deverá car paralelo com a base da máquina (2),
observando também o alinhamento das polias do
motor com a polia do disco. Para vericar esse
alinhamento poderá ser usado uma régua ou algo
que sirva como régua, onde será comparado as
duas polias, encostando a régua em toda a face
da polia do motor e a outra ponta da régua deverá
estar encostada na face da polia do disco. As duas
pontas da régua encostando por igual nas faces
das polias, o alinhamento estará correto.

PORTUGUÊS
18
www.trapp.com.br

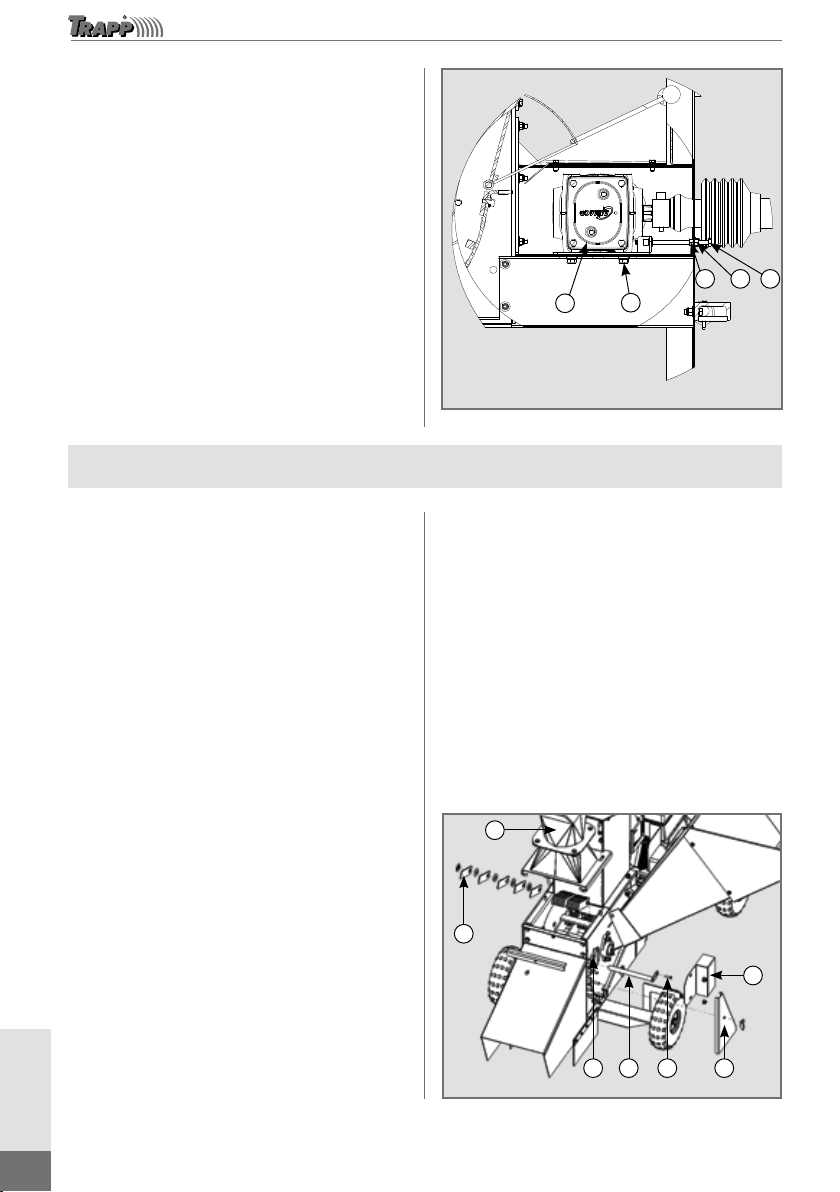

TR 500T
1. Solte os parafusos (1) que fazem a xação da caixa
de transmissão ( 2), somente para soltar a caixa,
não precisa retirar esses parafusos;
2. Solte as porcas (3) e (4);
3. Aperte o parafuso (5) até que a folga das correias
quem com ±10mm, conforme Figura 6;
4. Ajustado a folga, faça o aperto das porcas (3) e (4).
Imagem
meramente ilustrativa
1
543
2
Fig. 6
Instruções para Manutenção
 Após o uso, limpe os resíduos do equipamento.
 Nos trituradores com tomada de força
TR 500T é necessário verificar antes do uso, se os 3
pontos de fixação estão travados e se o eixo cardã
está fixo nas 2 pontas do TDP.
 O equipamento deve estar desligado e com a
tomada de força desconectada da alimentação,
quando for executar reparos e limpeza no triturador.
Troca dos martelos
 Os martelos instalados no disco têm a possibilidade
de serem usados 2 vezes.
 Quando houver o desgaste de um lado do martelo e
como consequência uma má qualidade dos
produtos triturados, deve-se virar os martelos,
conforme descrito a seguir:
1. Solte as duas porcas sextavadas e retire a proteção
da abertura para serviço (2).
2. Retire a tampa lateral (travamento das hastes
quadradas) (1).
3. Retire a bica de saída superior (3).
4. Gire o disco com a mão até que o eixo dos martelos
se encontre na abertura de serviço (4).
5. Solte o parafuso do eixo dos martelos (5).
6. Puxe o eixo dos martelos para fora (6).
7. Retire os martelos e recoloque-os virados. Tenha
atenção, cuide ao recolocar as arruelas e procure
observar a distância dos distanciadores e muita
atenção com a sequência da montagem (7).
8. Após virar os martelos, fixe o eixo através do
parafuso lateral.
9. Gire o disco até o próximo eixo dos martelos e
repita as instruções anteriores.
10. Após virar todos os martelos, a tampa lateral e a
bica de saída superior devem ser montadas
novamente.
7
7 6 5 1
2
3
Imagem
meramente ilustrativa

PORTUGUÊS
19
www.trapp.com.br
Atenção!
 Os martelos devem ser substituídos
por novos quando seus dois lados
estiverem gastos.

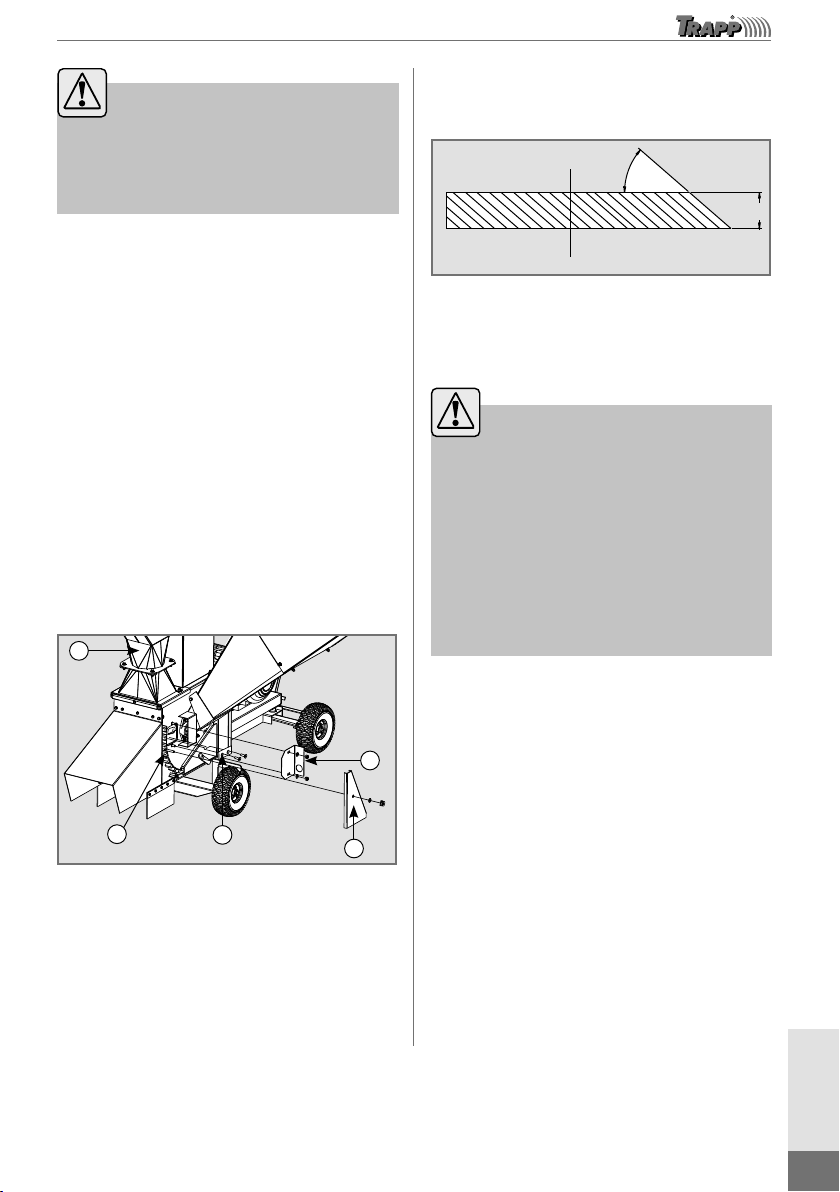

Afiação das lâminas de corte
Com o desgaste das lâminas de corte, obtém-se
uma má qualidade do corte. A afiação das lâminas
de corte deve ocorrer quando se notar que o fio de
corte (gume) estiver gasto. Afie as facas conforme
descrito a seguir:
1. Retire a tampa lateral (travamento das hastes
quadradas) (1).
2. Solte as duas porcas sextavadas e retire a proteção
da abertura para serviço (2).
3. Retire a bica de saída superior (3).
4. Gire o disco com a mão até que as facas se
encontrem na abertura de serviço (4).
5. Solte os parafusos que prendem a lâmina de corte
e retire-a (5).
3
5
1
2
4
Imagem meramente ilustrativa
6. Gire o disco até a próxima lâmina de corte e repita
as instruções anteriores.
7. Faça a afiação das lâminas de corte, tomando o
cuidado de retirar a mesma quantidade de
material em cada lâmina para não prejudicar o
balanceamento do conjunto do disco e causar
consequentemente vibrações.
8. A afiação das lâminas deve ser feita com máquinas
adequadas, que garantam uma afiação correta,
respeitando o ângulo indicado na figura a seguir.
41°
6,4
Imagem
meramente ilustrativa
9. Após afiar as lâminas de corte, fixe-as novamente
e recoloque a proteção da abertura de serviço.
10. A tampa lateral e a bica de saída superior devem
ser montadas novamente.
Atenção!
 As lâminas de corte deverão
ser substituídas sempre que não
possibilitarem mais uma perfeita
aação.
 Nunca substitua somente parte do
jogo de facas. Substitua sempre o
jogo completo, para não prejudicar
o balanceamento do rotor e causar,
consequentemente, vibrações.
Ajuste da distância entre faca e
contrafaca
 Toda vez que as lâminas e a contrafaca forem
removidas (desmontagem/montagem), antes de
voltar a usar a máquina, ajuste a distância entre a
faca e a contrafaca em 1,5 mm, para isso você
poderá usar um gabarito entre a faca e a contrafaca,
com a medida desejada (Figura 1).
 Caso necessite, você poderá utilizar os calços da
contrafaca (Figura 2) para ajustar a distância em
1,5 mm para aproximar a faca da contrafaca.
 Os calços da contrafaca encontram-se junto do
conjunto manual (ver instruções a seguir).
 Toda e qualquer manutenção ou limpeza deve ser
feita com a máquina desligada.

PORTUGUÊS
20
www.trapp.com.br
Figura 1
Imagem meramente ilustrativa
Figura 2
Imagem meramente ilustrativa
Acréscimo de calços da contrafaca
Conforme as facas forem afiadas, há a possibilidade
de acrescentar esses calços embaixo da contrafaca
horizontal, para compensar a distância entre faca e
contrafaca, perdida na afiação.
Os calços (1) podem ser utilizados separadamente
ou em conjunto, soltando levemente as porcas (2)
da contrafaca e introduzindo-os entre a chapa do
corpo e a contrafaca, conforme direção indicada no
desenho (3).
1
3
2
Imagem meramente ilustrativa
Contrafaca
As contrafacas horizontal e vertical devem ser
viradas quando apresentarem sinais de desgaste.
Após usados os dois lados, as contrafacas devem
ser substituídas.
Para retirar as contrafacas proceda da seguinte
forma:
1. Retire a proteção de correia.
2. Retire a polia e o mancal do corpo.
3. Retire a tampa de fixação do corpo.
4. Para ter acesso ao mancal do disco no outro lado
do triturador retire a proteção do mancal.
5. Retire o conjunto do disco da fixação do mancal e
após retire do corpo do triturador.
6. Retire os elementos de fixação da contrafaca
horizontal e contravertical, após este
procedimento pode removê-las para afiação ou
troca das mesmas se estiverem muito gastas. Em
seguida proceda com a montagem de todos os
componentes desmontados, seguindo a sequência
inversa.
Atenção!
 Existe perigo de corte ao efetuar a
manutenção das facas e contrafacas.
Sempre que realizar qualquer
operação de limpeza ou manutenção,
utilize ferramentas corretas e
equipamentos de proteção.
 Toda manutenção ou limpeza
deve ser feita com o equipamento
desligado da rede elétrica.
