Benning MM P3 User manual

BENNING MM P3
MM P3
HOLD SELECT RANGE
REL ∆
( )
600 V CAT II
300 V CAT III
DBedienungsanleitung
Operating manual
FNotice d‘emploi
EInstrucciones de ser-
vicio
Návod k obsluze
Betjeningsvejledning
 Οδηγίεςχρήσεως
HKezelési utasítás
IIstruzioni d’uso
Gebruiksaanwijzing
Instrukcjaobsługi
Manualul de utilizare
Инструкцияпо
эксплуатации
индикатора
напряжения
SAnvändarhandbok
Kullanma Talimati

MM P3
HOLD SELECT RANGE
REL ∆
( )
600 V CAT II
300 V CAT III
02/ 2011 BENNING MM P3
D  F E    H I     S 

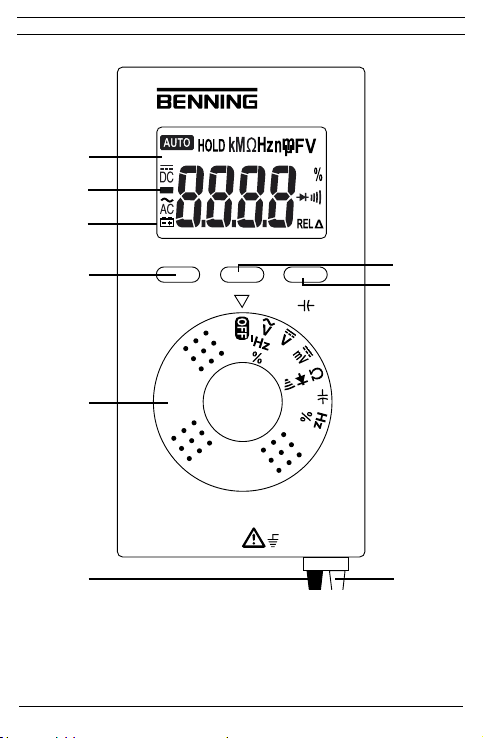

Bild 1: Gerätefrontseite
Fig. 1: Front tester panel
Fig. 1: Panneau avant de l‘appareil
Fig. 1: Parte frontal del equipo
obr. 1: Přední strana přístroje
figur 1: Apparatforside
σχήμα 1: Μπροστινή όψη
1 ábra: Elölnézet
ill. 1: Lato anteriore apparecchio
Fig. 1: Voorzijde van het apparaat
Rys.1: Panel przedni przyrządu
Imaginea 1: Partea frontală a aparatului
рис. 1. Вид спереди мультиметра
Bild 1: Framsida
Resim 1: Cihaz ön yüzü

5
6

4
7
9

8

02/ 2011 BENNING MM P3
D  F E    H I     S 
Bild 2: Gleichspannungsmessung
Fig. 2: Direct voltage measurement
Fig. 2: Mesure de tension continue
Fig. 2: Medición de tension contínua
obr. 2: Měření stejnosměrného napětí
figur 2: Jævnspændingsmåling
σχήμα 2: Μέτρηση συνεχούς ρεύματος
2. ábra: Egyenfeszültség mérés
ill. 2: Misura tensione continua
Fig. 2: Meten van gelijkspanning
Rys.2: Pomiar napięcia stałego
Imaginea 2 : Tensiune continuă
рис. 2. Измерение напряжения постоянного
тока
Bild 2: Likspänningsmätning
Resim 2: Doğru Gerilim Ölçümü
MM P3
HOLD SELECT RANGE
REL ∆
( )
600 V CAT II
300 V CAT III
Bild 3: Wechselspannungsmessung
Fig. 3: Alternating voltage measurement
Fig. 3: Mesure de tension alternative
Fig. 3: Medición de tensión alterna
obr. 3: Měření střídavého napětí
figur 3: Vekselspændingsmåling
σχήμα 3: Μέτρηση αναλλασσόμενου ρεύματος
3. ábra: Váltakozó feszültség mérés
ill. 3: Misura tensione alternata
Fig. 3: Meten van wisselspanning
Rys.3: Pomiar napięcia przemiennego
Imaginea 3: Măsurarea tensiunii alternative
рис. 3. Измерение напряжения переменного
тока
Bild 3: Växelspänningsmätning
Resim 3: Alternatif Gerilim Ölçümü
MM P3
HOLD SELECT RANGE
REL ∆
( )
600 V CAT II
300 V CAT III

02/ 2011 BENNING MM P3
D  F E    H I     S 
Bild 4: Widerstandsmessung
Fig. 4: Resistance measurement
Fig. 4: Mesure de résistance
Fig. 4: Medición de resistencia
obr. 4: Měření odporu
figur 4: Modstandsmåling
σχήμα 4: Μέτρηση αντίστασης
4. ábra Ellenállás mérés
ill. 4: Misura di resistenza
Fig. 4: Weerstandsmeting
Rys.4: Pomiar rezystancji
Imaginea 4: Măsurarea rezistenţei
рис. 4. Измерение сопротивления
Bild 4: Resistansmätning
Resim 4: Direnç Ölçümü
MM P3
HOLD SELECT RANGE
REL ∆
( )
600 V CAT II
300 V CAT III
Bild 5: Diodenprüfung
Fig. 5: Diode testing
Fig. 5: Contrôle de diodes
Fig. 5: Verificación de diodos
obr. 5: test diod
figur 5: Diodetest
σχήμα 5: Έλεγχος διόδου
5: ábra: Dióda vizsgálat
ill. 5: Prova diodi
Fig. 5: Diod-test
Rys.5: Pomiar diody
Imaginea 5: Măsurarea diodelor
рис. 5 Проверка диодов
Bild 5: Diodtest
Resim 5: Diyot Kontrolü
MM P3
HOLD SELECT RANGE
REL ∆
( )
600 V CAT II
300 V CAT III

02/ 2011 BENNING MM P3
D  F E    H I     S 
Bild 6: Durchgangsprüfung mit Summer
Fig. 6: Continuity testing with buzzer
Fig. 6: Contrôle de continuité avec ronfleur
Fig. 6: Control de continuidad con vibrador
obr. 6: Zkoušku obvodu
figur 6: Gennemgangstest med brummer
σχήμα 6: Έλεγχος συνέχειας με βομβητή
6. ábra: Folytonosság vizsgálat zümmögővel
ill. 6: Prova di continuità con cicalino
Fig. 6: Doorgangstest met akoestisch signaal
Rys.6: Sprawdzenie ciągłości obwodu
Imaginea 6: Testarea continuităţii cu buzzer
рис. 6. Проверка целостности цепи
Bild 6: Genomgångskontroll med summer
Resim 6: Sesli uyarıcı ile süreklilik ölçümü
MM P3
HOLD SELECT RANGE
REL ∆
( )
600 V CAT II
300 V CAT III
Bild 7: Kapazitätsmessung
Fig. 7: Capacity testing
Fig. 7: Mesure de capacité
Fig. 7: Medición de capacidad
obr. 7: Měření kapacity
figur 7: Kapacitansmåling
σχήμα 7: Μέτρηση χωρητικότητας
7. ábra: Kapacitás mérés
ill. 7: Misura di capacità
Fig. 7: Capaciteitsmeting
Rys.7: Pomiar pojemności
Imaginea 7: Măsurarea capacităţii
рис. 7 Измерение емкости
Bild 7: Kapacitetsmätning
Resim 7: Kapasite Ölçümü
MM P3
HOLD SELECT RANGE
REL ∆
( )
600 V CAT II
300 V CAT III

02/ 2011 BENNING MM P3
D  F E    H I     S 

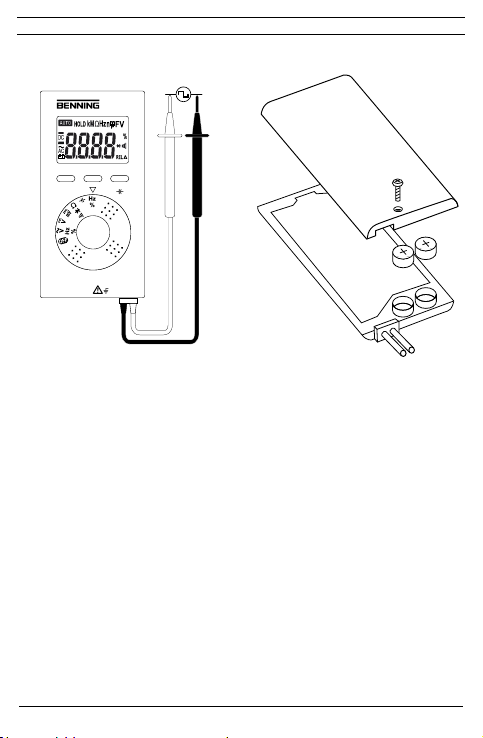

Bild 8: Frequenz-/ Tastverhältnismessung
Fig. 8: Frequency/ pulse duty factor measurement
Fig. 8: Mesure de fréquence/ du taux d‘impulsions
Fig. 8: Medición de frecuencia/ de tasa de impulsos
obr. 8: Měření frekvence/ střídy impulzů
figur 8: Frekvens-/ impulsforholdsmåling
σχήμα 8: Μέτρηση συχνότητας/ παλμών λόγου
8. ábra: Frekvencia/ impulzusviszony mérés
ill. 8: Misura di frequenza/ del rapporto scansione
Fig. 8: Frequentie-/ toetsverhoudingmeting
Rys.8: Pomiar częstotliwości/ współczynnika trwania
impulsu
Imaginea 8: Măsurarea frecvenţei/ ciclicităţii
рис. 8 Измерение частоты/ коэффициента
заполнения
Bild 8: Frekvens- / pulskvotsmätning
Resim 8: Frekans/ Tuş Bağıntı Ölçümü
MM P3
HOLD SELECT RANGE
REL ∆
( )
600 V CAT II
300 V CAT III
Bild 9: Batteriewechsel
Fig. 9: Battery replacement
Fig. 9: Remplacement de la pile
Fig. 9: Cambio de pila
obr. 9: Výměna baterií
figur 9: Batteriskift
σχήμα 9: Αντικατάσταση μπαταρίας
9 ábra: Telepcsere
ill. 9: Sostituzione batterie
Fig. 9: Vervanging van de batterijen
Rys.9: Wymiana baterii
Imaginea 9:Schimbarea bateriilor
рис. 9 Замена батареи
Bild 9: Batteribyte
Resim 9: Batarya Değişimi

02/ 2011 BENNING MM P3
D  F E    H I     S 
Bild 10: Anwendung des Schutzetuis
Fig. 10: Using the protective case
Fig. 10: Utilisation de l‘étui protecteur
Fig. 10: Empleo del estuche de protección
obr. 10: Použití ochranného pouzdra
figur 10: Anvendelse af beskyttelsesetuiet
σχήμα 10: Χρησιμοποίηση της προστατευτικής θήκης
10 ábra: A védőtok használata
ill. 10: Uso dell’astuccio di custodia
Fig. 10: Gebruik van de beschermhoes
Rys.10: Zastosowanie futerału ochronnego
Imaginea 10: Folosirea husei de protecţie
рис. 10 Применение защитного футляра
Bild 10: Användning av skyddsfodralet
Resim 10: Güvenlik çantasının kullanılması
MM P3
HOLD SELECT RANGE
REL ∆
( )
600V CATII
300V CATIII

02/ 2011 BENNING MM P3
1
D
Bedienungsanleitung
BENNING MM P3
Digital-Multimeter zur
- Gleichspannungsmessung
- Wechselspannungsmessung
- Widerstandsmessung
- Diodenprüfung
- Durchgangsprüfung
- Kapazitätsmessung
- Frequenzmessung
- Tastverhältnismessung
Inhaltsverzeichnis
1. Benutzerhinweise
2. Sicherheitshinweise
3. Lieferumfang
4. Gerätebeschreibung
5. Allgemeine Angaben
6. Umgebungsbedingungen
7. Elektrische Angaben
8. Messen mit dem BENNING MM P3
9. Instandhaltung
10. Verwendung des Schutzetuis
11. Umweltschutz
1. Benutzerhinweise
Diese Bedienungsanleitung richtet sich an
- Elektrofachkräfte und
- elektrotechnisch unterwiesene Personen.
Das BENNING MM P3 ist zur Messung in trockener Umgebung vorgesehen. Es darf
nicht in Stromkreisen mit einer höheren Nennspannung als 600 V AC oder DC ein-
gesetzt werden (Näheres hierzu im Abschnitt 6. „Umgebungsbedingungen“).
In der Bedienungsanleitung und auf dem BENNING MM P3 werden folgende
Symbole verwendet:
Warnung vor elektrischer Gefahr!
Steht vor Hinweisen, die beachtet werden müssen, um Gefahren für
Menschen zu vermeiden.
Achtung Dokumentation beachten!
Das Symbol gibt an, dass die Hinweise in der Bedienungsanleitung zu
beachten sind, um Gefahren zu vermeiden.

02/ 2011 BENNING MM P3
2
D

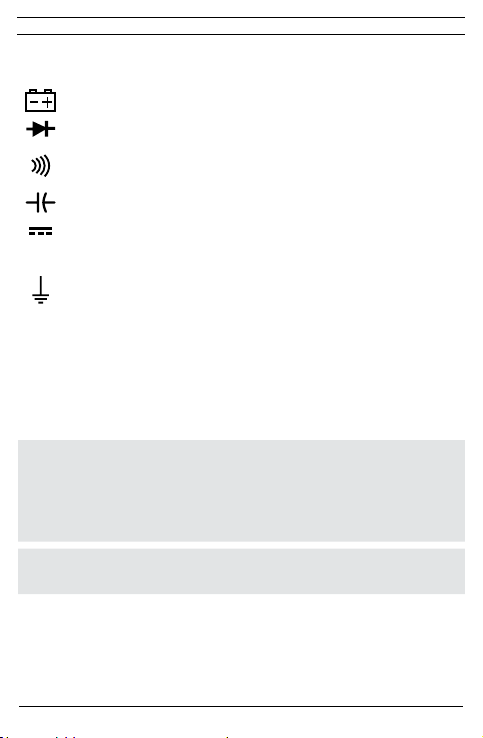

Dieses Symbol auf dem BENNING MM P3 bedeutet, dass das
BENNING MM P3 schutzisoliert (Schutzklasse II) ausgeführt ist.
Dieses Symbol erscheint in der Anzeige für eine entladene Batterie.
Dieses Symbol kennzeichnet den Bereich „Diodenprüfung“.
Dieses Symbol kennzeichnet den Bereich „Durchgangsprüfung“.
Der Summer dient der akustischen Ergebnisausgabe.
Dieses Symbol kennzeichnet den Bereich „Kapazitätsprüfung“.
(DC) Gleichspannung
(AC) Wechselspannung
Erde (Spannung gegen Erde).
2. Sicherheitshinweise
Das Gerät ist gemäß
DIN VDE 0411 Teil 1/ EN 61010-1
gebaut und geprüft und hat das Werk in einem sicherheitstechnisch einwandfreien
Zustand verlassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss
der Anwender die Hinweise und Warnvermerke beachten, die in dieser Anleitung
enthalten sind.

Das Gerät darf nur in Stromkreisen der Überspannungskategorie II
mit max. 600 V Leiter gegen Erde oder Überspannungskategorie III
mit 300 V Leiter gegen Erde benutzt werden.
Beachten Sie, dass Arbeiten an spannungsführenden Teilen und An-
lagen grundsätzlich gefährlich sind. Bereits Spannungen ab 30 V AC
und 60 V DC können für den Menschen lebensgefährlich sein.
Vor jeder Inbetriebnahme überprüfen Sie das Gerät und die
Leitungen auf Beschädigungen.
Ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, ist das Gerät
außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,
- wenn das Gerät oder die Messleitungen sichtbare Beschädigungen aufweisen,
- wenn das Gerät nicht mehr arbeitet,
- nach längerer Lagerung unter ungünstigen Verhältnissen,

02/ 2011 BENNING MM P3
3
D
- nach schweren Transportbeanspruchungen.
Um eine Gefährdung auszuschließen
- berühren Sie die Messleitungen nicht an den blanken
Messspitzen
3. Lieferumfang
Zum Lieferumfang des BENNING MM P3 gehören:
3.1 ein Stück BENNING MM P3 mit zwei fest angeschlossenen Sicherheits-
messleitungen, schwarz und rot (L = 0,6 m; Spitze Ø = 2 mm),
3.2 ein Stück Schutzetui
3.3 zwei 1,5-V Batterien (LR44) sind zur Erstbestückung im Gerät eingebaut,
3.4 eine Bedienungsanleitung.
Hinweis auf Verschleißteile:
- Das BENNING MM P3 wird durch zwei eingebaute 1,5-V Batterien (LR 44)
gespeist.
4. Gerätebeschreibung
siehe Bild 1: Gerätefrontseite
Die in dem Bild 1 angegebenen Anzeige- und Bedienelemente werden wie folgt
bezeichnet:
Digitalanzeige, für den Messwert und die Anzeige der Bereichsüberschreitung,
Polaritätsanzeige,
Batterieanzeige, erscheint bei entladener Batterie,
4 HOLD-Taste, Speicherung des angezeigten Messwertes,
5 SELECT-Taste, für Wahl der Zweit- oder Drittfunktion,
6RANGE-Taste, Umschaltung automatischer/ manueller Messbereich,
7 Drehschalter, für Wahl der Messfunktion,
8Sicherheitsmessleitung (rot), positiver1 Anschluss für V, Ω, , Hz,
9COM-Sicherheitsmessleitung (schwarz), gemeinsamer Anschluss für Span-
nungs-, Widerstands-, Frequenz-, Tastverhältnis-, Kapazitätsmessungen,
Durchgangs- und Diodenprüfung,
1) Hierauf bezieht sich die automatische Polaritätsanzeige für Gleichspannung
5. Allgemeine Angaben
5.1 Allgemeine Angaben zum Multimeter
5.1.1 Die Digitalanzeige ist als 35/6-stellige Flüssigkristallanzeige mit 14 mm
Schrifthöhe mit Dezimalpunkt ausgeführt. Der größte Anzeigewert ist 5000.
5.1.2 Die Polaritätsanzeige wirkt automatisch. Es wird nur eine Polung entge-
gen der Anschlussdefinition mit „-“ angezeigt.
5.1.3 Die Bereichsüberschreitung wird mit „OL” oder „-OL” und teilweise mit einer
akustischen Warnung angezeigt.
Achtung, keine Anzeige und Warnung bei Überlast!
5.1.4 Messwertspeicherung „HOLD“: Durch Betätigen der Taste „HOLD“ 4

02/ 2011 BENNING MM P3
4
D
lässt sich das Messergebnis speichern. Im Display wird gleichzeitig das
Symbol „HOLD“ eingeblendet. Erneutes Betätigen der Taste schaltet in den
Messmodus zurück.
5.1.5 Die Taste „SELECT” 5wählt die Zweit- oder Drittfunktion der
Drehschalterstellung.
Hinweis:
Die Funktion „%” beschreibt das Tastverhältnis von periodischen Signalen.
[%] = T1
T
5.1.6 Die Bereichstaste „RANGE“ 6dient zur Weiterschaltung der manuellen
Messbereiche bei gleichzeitiger Ausblendung von „AUTO“ im Display. Durch
längeren Tastendruck (1 Sekunde) wird die automatische Bereichswahl
gewählt (Anzeige „AUTO“).
In der Drehschalterstellung hat die Taste „RANGE“ eine Relativwert-
Funktion „REL ∆“. Durch Tastenbetätigung wird der anliegende Messwert
gespeichert und die Differenz (Offset) zwischen dem gespeicherten
Messwert und den folgenden Messwerten angezeigt. Die Relativwert-
Funktion „REL ∆“ ermöglicht den Nullabgleich des Kapazitätsbereiches bei
nicht kontaktierten Messleitungen. Eine erneute Tastenbetätigung schaltet in
den Normalmodus zurück.
5.1.7 Die Messrate des BENNING MM P3 beträgt nominal 3 Messungen pro
Sekunde für die Digitalanzeige.
5.1.8 Das BENNING MM P3 wird durch den Drehschalter 7ein- oder ausge-
schaltet. Ausschaltstellung „OFF“.
5.1.9 Das BENNING MM P3 schaltet sich nach ca. 30 min selbsttätig ab (APO,
Auto-Power-Off). Die automatische Abschaltung lässt sich deaktivieren
indem sie die Taste „RANGE“ betätigen und gleichzeitig das BENNING MM
P3 aus der Schaltstellung „OFF“ einschalten.
5.1.10 Temperaturkoeffizient des Messwertes: 0,2 x (angegebene Messgenauigkeit)/
°C < 18 °C oder > 28 °C, bezogen auf den Wert bei der Referenztemperatur
von 23 °C.
5.1.11 Das BENNING MM P3 wird durch zwei 1,5-V-Batterien (LR44) gespeist.
5.1.12 Wenn die Batteriespannung unter die vorgesehene Arbeitsspannung des
BENNING MM P3 sinkt, erscheint in der Anzeige  ein Batteriesymbol .

02/ 2011 BENNING MM P3
5
D
5.1.13 Die Lebensdauer der Batterien beträgt etwa 100 Stunden (Alkalibatterie).
5.1.14 Geräteabmessungen: (L x B x H) = 132 x 86 x 19 mm mit Schutzetui
Gerätegewicht: 130 g mit Schutzetui und Batteriesatz
5.1.15 Die Sicherheitsmessleitungen sind in 2 mm-Stecktechnik ausgeführt. Die
angeschlossenen Sicherheitsmessleitungen entsprechen der Nennspannung
des BENNING MM P3.
6. Umgebungsbedingungen
- Das BENNING MM P3 ist für Messungen in trockener Umgebung vorgesehen,
- Barometrische Höhe bei Messungen: Maximal 2000 m,
- Überspannungskategorie/ Aufstellungskategorie: IEC 60664-1/ IEC 61010-1 →
300 V Kategorie III; 600 V Kategorie II,
- Verschmutzungsgrad: 2,
- Schutzart: IP 30 DIN VDE 0470-1 IEC/EN 60529
IP 30 bedeutet: Schutz gegen Zugang zu gefährlichen Teilen und Schutz
gegen feste Fremdkörper > 2,5 mm Durchmesser, (3 - erste Kennziffer). Kein
Wasserschutz, (0 - zweite Kennziffer).
- Arbeitstemperatur und relative Luftfeuchte:
Bei Arbeitstemperatur von 0 °C bis 30 °C: relative Luftfeuchte kleiner 80 %,
Bei Arbeitstemperatur von 31 °C bis 40 °C: relative Luftfeuchte kleiner 75 %,
Bei Arbeitstemperatur von 41 °C bis 50 °C: relative Luftfeuchte kleiner 45 %,
- Lagerungstemperatur: Das BENNING MM P3 kann bei Temperaturen von - 20
°C bis + 60 °C (Luftfeuchte 0 bis 80 %) gelagert werden. Dabei sind die Batterien
aus dem Gerät herauszunehmen.
7. Elektrische Angaben
Bemerkung: Die Messgenauigkeit wird angegeben als Summe aus
- einem relativen Anteil des Messwertes und
- einer Anzahl von Digit (d.h. Zahlenschritte der letzten Stelle).
Diese Messgenauigkeit gilt bei Temperaturen von 18 °C bis 28 °C und einer relativen
Luftfeuchtigkeit kleiner 80 %.
7.1 Gleichspannungsbereiche (Schalterstellung: VDC, mVDC)
Der Eingangswiderstand beträgt 10 MΩ.
Messbereich Auflösung Messgenauigkeit Überlastschutz
400 mV 0,1 mV ± (0,7 % des Messwertes + 5 Digit) 600 VDC
4 V 1 mV ± (0,6 % des Messwertes + 2 Digit) 600 VDC
40 V 10 mV ± (0,6 % des Messwertes + 2 Digit) 600 VDC
400 V 100 mV ± (0,6 % des Messwertes + 2 Digit) 600 VDC
600 V 1 V ± (0,7 % des Messwertes + 5 Digit) 600 VDC
7.2 Wechselspannungsbereiche (Schalterstellung: VAC, Hz, %)
Der Eingangswiderstand beträgt 10 MΩ parallel 100 pF.

02/ 2011 BENNING MM P3
6
D
Messbereich Auflösung Messgenauigkeit *1
im Frequenzbereich 50 Hz - 500 Hz Überlastschutz
400 mV 0,1 mV ± (1,5 % des Messwertes + 5 Digit) 600 Veff
4 V 1 mV ± (0,9 % des Messwertes + 5 Digit) 600 Veff
40 V 10 mV ± (0,9 % des Messwertes + 5 Digit) 600 Veff
400 V 100 mV ± (0,9 % des Messwertes + 5 Digit) 600 Veff
600 V 1 V ± (0,9 % des Messwertes + 5 Digit) 600 Veff
Der Messwert des BENNING MM P3 wird durch Mittelwertgleichrichtung gewonnen
und als Effektivwert angezeigt.
*1 Die Messgenauigkeit ist spezifiziert für eine Sinuskurvenform. Bei nicht sinus-
förmigen Kurvenformen wird der Anzeigewert ungenauer.
7.3 Widerstandsbereiche (Schalterstellung: Ω, , )
Überlastschutz bei Widerstandsmessungen: 600 Veff
Messbereich Auflösung Messgenauigkeit Max. Leerlaufspannung
400 Ω 0,1 Ω ± (0,9 % des Messwertes + 5 Digit) 0,4 V
4 kΩ 1 Ω ± (0,9 % des Messwertes + 2 Digit) 0,4 V
40 kΩ 10 Ω ± (0,9 % des Messwertes + 2 Digit) 0,4 V
400 kΩ 100 Ω ± (0,9 % des Messwertes + 2 Digit) 0,4 V
4 MΩ 1 kΩ ± (1,5 % des Messwertes + 5 Digit) 0,4 V
40 MΩ 10 kΩ ± (1,5 % des Messwertes + 5 Digit) 0,4 V
7.4 Dioden- und Durchgangsprüfung (Schalterstellung: Ω, , )
Überlastschutz: 600 Veff
Der eingebaute Summer ertönt bei einem Widerstand R kleiner 50 Ω.
Messbereich Auflösung Max. Messstrom Max. Leerlaufspannung
1 mV 1,1 mA 1,5 V
7.5 Kapazitätsbereiche (Schalterstellung: )
Bedingungen: Kondensatoren entladen und entsprechend der angegebenen
Polarität anlegen.
Überlastschutz bei Kapazitätsmessungen: 600 Veff
Messbereich Auflösung Messgenauigkeit
50 nF 10 pF ± (5,0 % des Messwertes + 0,2 nF)*
500 nF 100 pF ± (2,9 % des Messwertes + 5 Digit)
5 µF 1 nF ± (2,9 % des Messwertes + 5 Digit)

02/ 2011 BENNING MM P3
7
D
50 µF 10 nF ± (2,9 % des Messwertes + 5 Digit)
100 µF 100 nF ± (2,9 % des Messwertes + 5 Digit)
Die Messdauer ist abhängig von der Kondensatorgröße und kann bis zu 20
Sekunden betragen.
* Die Messgenauigkeit ist spezifiziert für Messwerte ab 10 nF und vorherigem
Nullabgleich durch die Taste „RANGE/ REL ∆( )“ 6
7.6 Frequenzbereiche
Überlastschutz bei Frequenzmessungen: 600 Veff
7.6.1 Frequenzbereiche für Rechtecksignale (Schalterstellung: Hz, %)
Mess-
bereich
Auf-
lösung
Messgenauigkeit für 5 Vss max.
(Rechtecksignal)
Empfindlichkeit
5 Hz 0,001 Hz ± (0,3 % des Messwertes + 5 Digit) > 1,0 Vss (Rechteck)
50 Hz 0,01 Hz ± (0,3 % des Messwertes + 5 Digit) > 1,0 Vss (Rechteck)
500 Hz 0,1 Hz ± (0,3 % des Messwertes + 5 Digit) > 1,0 Vss (Rechteck)
5 kHz 1 Hz ± (0,3 % des Messwertes + 5 Digit) > 1,0 Vss (Rechteck)
50 kHz 10 Hz ± (0,3 % des Messwertes + 5 Digit) > 1,0 Vss (Rechteck)
500 kHz 100 Hz ± (0,3 % des Messwertes + 5 Digit) > 1,0 Vss (Rechteck)
5 MHz 1 kHz ± (0,3 % des Messwertes + 5 Digit) > 1,0 Vss (Rechteck)
7.6.2 Frequenzanzeige für Sinussignale (Schalterstellung: VAC, Hz, %) und Betäti-
gung der „SELECT“-Taste
Messgenauigkeit: ± (0,3 % + 5 Digit) gültig für Sinusspannungen bis 600 Veff
(10 Hz - 500 Hz) und Anzeigewerte im Wechselspannungsbereich (VAC)
größer 50 % des Messbereichsendwertes
7.7 Tastverhältnis für Rechtecksignale (Schalterstellung: Hz, %)
Überlastschutz bei Tastverhältnis: 600 Veff
Messbereich Auflösung Messgenauigkeit bis 5 Vss max.
(Rechtecksignal, 5 Hz - 5 kHz)
Empfindlichkeit
(30 % ≤ % ≤ 70 %)
0,1 % - 99,9 % 0,1 % ± (0,5 % des Messwertes + 3 Digit) > 1,0 Vss (Rechteck)
8. Messen mit dem BENNING MM P3
8.1 Vorbereiten der Messung
Benutzen und lagern Sie das BENNING MM P3 nur bei den angegebenen Lager-
und Arbeitstemperaturbedingungen, vermeiden Sie dauernde Sonneneinstrahlung.
- Die angeschlossene schwarze und rote Sicherheitsmessleitung entspricht der
gültigen Vorschrift, wenn diese unbeschädigt sind.
- Die angeschlossene schwarze und rote Sicherheitsmessleitung sind vor
Verunreinigungen zu schützen.
- Isolation der Sicherheitsmessleitungen überprüfen. Wenn die Isolation beschä-

02/ 2011 BENNING MM P3
8
D
digt ist, ist das Gerät sofort auszusondern.
- Sicherheitsmessleitungen auf Durchgang prüfen. Wenn der Leiter in der
Sicherheitsmessleitung unterbrochen ist, ist das Gerät sofort auszusondern.
- Bevor am Drehschalter 7eine andere Funktion gewählt wird, müssen die
Sicherheitsmessleitungen von der Messstelle getrennt werden.
- Starke Störquellen in der Nähe des BENNING MM P3 können zu instabiler
Anzeige und zu Messfehlern führen.
8.2 Spannungsmessung
Maximale Spannung gegen Erdpotential beachten!
Elektrische Gefahr!
Die höchste Spannung, die an den Leitungen,
- COM-Sicherheitsmessleitung (schwarz) 9
- Sicherheitsmessleitung (rot) für V, Ω, , Hz 8
des BENNING MM P3 gegenüber Erde liegen darf, beträgt 600 V.
- Mit dem Drehschalter 7die gewünschte Funktion (V AC) oder (V DC) am
BENNING MM P3 wählen.
- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, Messwert an
der Digitalanzeige am BENNING MM P3 ablesen.
- In Drehschalterstellung (VAC) kann mit der Taste „SELECT“ 5die Umschaltung auf
Frequenzmessung (Taste einmal drücken) bzw. Tastverhältnismessung (Taste zweimal
drücken) vorgenommen werden.
Hinweis:
In kleinen Spannungsbereichen kann bei offenen Sicherheitsmessleitungen die Null-
Volt-Anzeige durch Einstreuungen unterbleiben. Das BENNING MM P3 auf Funktion
prüfen durch Kurzschluss der Messspitzen.
siehe Bild 2: Gleichspannungsmessung
siehe Bild 3: Wechselspannungsmessung
8.3 Widerstandsmessung
- Mit dem Drehschalter 7die gewünschte Funktion (Ω, , ) am
BENNING MM P3 wählen.
- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, den Messwert
an der Digitalanzeige am BENNING MM P3 ablesen.
siehe Bild 4: Widerstandsmessung
8.4 Diodenprüfung
- Mit dem Drehschalter 7die gewünschte Funktion (Ω, , )am
BENNING MM P3 wählen.
- Mit der Taste „SELECT“ 5am BENNING MM P3 die Umschaltung auf
Diodenprüfung ( ) vornehmen (Taste einmal drücken).
- Die Sicherheitsmessleitungen mit den Diodenanschlüssen kontaktieren, den Mess-
wert an der Digitalanzeige am BENNING MM P3 ablesen.
- Für eine normale in Flussrichtung angelegte Si-Diode wird die Flussspannung
zwischen 0,400 V bis 0,900 V angezeigt. Die Anzeige „000“ deutet auf einen

02/ 2011 BENNING MM P3
9
D
Kurzschluss in der Diode hin, die Anzeige „OL“ deutet auf eine Unterbrechung in
der Diode hin.
- Für eine in Sperrrichtung angelegte Diode wird „OL“ angezeigt. Ist die Diode
fehlerhaft, werden „000“ oder andere Werte angezeigt.
siehe Bild 5: Diodenprüfung
8.5 Durchgangsprüfung mit Summer
- Mit dem Drehschalter 7die gewünschte Funktion (Ω, , ) am
BENNING MM P3 wählen.
- Mit der Taste „SELECT“ 5am BENNING MM P3 die Umschaltung auf
Durchgangsprüfung ( ) vornehmen (Taste zweimal drücken).
- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren.
- Wenn der Widerstand zwischen den Messpunkten 50 Ωunterschreitet ertönt der
in dem BENNING MM P3 eingebaute Summer.
siehe Bild 6: Durchgangsprüfung mit Summer
8.6 Kapazitätsmessung

Kondensatoren vor Kapazitätsmessungen vollständig entladen!
Niemals Spannung an die Buchsen für Kapazitätsmessung anlegen!
Das Gerät kann beschädigt oder zerstört werden! Von einem
beschädigten Gerät kann eine elektrische Gefährdung ausgehen!
- Mit dem Drehschalter 7die gewünschte Funktion ( ) am
BENNING MM P3 wählen.
- Polarität des Kondensators ermitteln und Kondensator vollständig entladen.
- Gegebenenfalls über die Taste „RANGE/ REL Δ ( )“ 6den Nullabgleich
durchführen.
- Die Sicherheitsmessleitungen mit dem entladenen Kondensator entspre-
chend seiner Polarität kontaktieren, Messwert an der Digitalanzeige am
BENNING MM P3 ablesen.
siehe Bild 7: Kapazitätsmessung
8.7 Frequenzmessung
- Um Rechtecksignale bis 5 Vss max. zu messen, mit dem Drehschalter 7die
gewünschte Funktion (Hz, %) anwählen.
- Um Sinussignale bis 600 Veff zu messen, mit dem Drehschalter 7die gewünschte
Funktion (VAC, Hz, %) anwählen und mit der Taste „SELECT“ die Umschaltung
auf Frequenzmessung (Hz) vornehmen.
- Beachten Sie die minimale Empfindlichkeit für Frequenzmessungen am
BENNING MM P3!
- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, den Messwert
an der Digitalanzeige am BENNING MM P3 ablesen.
siehe Bild 8: Frequenz-/ Tastverhältnismessung
8.8 Tastverhältnismessung
- Mit dem Drehschalter 7 die gewünschte Funktion (Hz, %) am BENNING MM P3
wählen.

02/ 2011 BENNING MM P3
10
D
- Mit der Taste „SELECT“ 5am BENNING MM P3 die Umschaltung auf Tastver-
hältnismessung (%) vornehmen (Taste einmal drücken).
- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, den Messwert
an der Digitalanzeige am BENNING MM P3 ablesen.
siehe Bild 8: Frequenz-/ Tastverhältnismessung
9. Instandhaltung
Vor dem Öffnen das BENNING MM P3 unbedingt spannungsfrei
machen! Elektrische Gefahr!
Die Arbeit am geöffneten BENNING MM P3 unter Spannung ist ausschließ-
lich Elektrofachkräften vorbehalten, die dabei besondere Maßnahmen zur
Unfallverhütung treffen müssen.
So machen Sie das BENNING MM P3 spannungsfrei, bevor Sie das Gerät öffnen:
- Entfernen Sie zuerst beide Sicherheitsmessleitungen vom Messobjekt.
- Schalten Sie den Drehschalter 7in die Schaltstellung „OFF“.
9.1 Sicherstellen des Gerätes
Unter bestimmten Voraussetzungen kann die Sicherheit im Umgang mit dem
BENNING MM P3 nicht mehr gewährleistet sein; zum Beispiel bei:
- Sichtbaren Schäden am Gehäuse und an den Sicherheitsmessleitungen,
- Fehlern bei Messungen,
- Erkennbaren Folgen von längerer Lagerung unter unzulässigen Bedingungen
und
- Erkennbaren Folgen von außerordentlicher Transportbeanspruchung.
In diesen Fällen ist das BENNING MM P3 sofort abzuschalten, von den Messstellen
zu entfernen und gegen erneute Nutzung zu sichern.
9.2 Reinigung
Reinigen Sie das Gehäuse äußerlich mit einem sauberen und trockenen Tuch
(Ausnahme spezielle Reinigungstücher). Verwenden Sie keine Lösungs- und/ oder
Scheuermittel, um das Gerät zu reinigen. Achten Sie unbedingt darauf, dass das
Batteriefach und die Batteriekontakte nicht durch auslaufendes Batterie-Elektrolyt
verunreinigt werden.
Falls Elektrolytverunreinigungen oder weiße Ablagerungen im Bereich der Batterie
oder des Batteriegehäuses vorhanden sind, reinigen Sie auch diese mit einem
trockenen Tuch.
9.3 Batteriewechsel
Vor dem Öffnen das BENNING MM P3 unbedingt spannungsfrei
machen! Elektrische Gefahr!
Das BENNING MM P3 wird durch zwei eingebaute 1,5-V-Batterien (LR44) gespeist.
Ein Batteriewechsel (siehe Bild 9) ist erforderlich, wenn in der Anzeige das
Batteriesymbol erscheint.

02/ 2011 BENNING MM P3
11
D
So wechseln Sie die Batterie:
- Entfernen Sie die Sicherheitsmessleitungen vom Messkreis.
- Bringen Sie den Drehschalter 7in die Schaltstellung „OFF“.
- Legen Sie das BENNING MM P3 auf die Frontseite und lösen Sie die Schraube
vom Gehäuseboden.
- Heben Sie vorsichtig den Gehäuseboden ab.
Lösen Sie keine Schrauben an der gedruckten Schaltung des
BENNING MM P3.
- Entnehmen Sie die entladenen Batterien aus dem Batteriefach.
- Legen Sie die neuen Batterien polrichtig ins Batteriefach, Pluspol zeigt nach
oben.
- Rasten Sie den Gehäuseboden auf das Gehäuseoberteil und ziehen die
Schrauben wieder an.
siehe Bild 9: Batteriewechsel

Leisten Sie Ihren Beitrag zum Umweltschutz! Batterien dürfen nicht
in den Hausmüll. Sie können bei einer Sammelstelle für Altbatterien
bzw. Sondermüll abgegeben werden. Informieren Sie sich bitte bei
Ihrer Kommune.
9.4 Kalibrierung
Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, muss das
Gerät regelmäßig durch unseren Werksservice kalibriert werden. Wir empfehlen
ein Kalibrierintervall von einem Jahr. Senden Sie hierzu das Gerät an folgende
Adresse:
Benning Elektrotechnik & Elektronik GmbH & Co. KG
Service Center
Robert-Bosch-Str. 20
D - 46397 Bocholt
10. Anwendung des Schutzetuis
Sie können die Sicherheitsmessleitungen verwahren, indem Sie die
Sicherheitsmessleitungen aufwickeln und mit dem Klettverschluss innerhalb des
Schutzetuis befestigen.
siehe Bild 10: Anwendung des Schutzetuis
11. Umweltschutz
Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung
stehenden Rückgabe- und Sammelsystemen zu.

02/ 2011 BENNING MM P3
12

Operating manual
BENNING MM P3
Digital multimeter for
- DC voltage measurements
- AC voltage measurements
- resistance measurements
- diode tests
- continuity tests
- capacity measurements
- frequency measurements
- pulse duty factor measurement
Table of contents
1. User instructions
2. Safety instructions
3. Scope of delivery
4. Device description
5. General information
6. Ambient conditions
7. Electricalspecications
8. Measuring with the BENNING MM P3
9. Maintenance
10. Using the protective case
11. Environmental note
1. User information
This operating manual is intended for
- skilled electricians and
- electrotechnically trained personnel.
The BENNING MM P3 is intended for measurements under dry ambient conditions. It
must not be used in electrical circuits with a nominal voltage higher than 600 V DC or
AC (see section 6 „Ambient conditions“ for details).
The following symbols are used in this operating manual and on the BENNING MM P3:
Warning of electrical danger!
Indicates instructions which must be followed to avoid danger to persons.
Important, must comply with documentation!
This symbol indicates that the information provided in the operating manual
must be complied with in order to avoid risks.

02/ 2011 BENNING MM P3
13

This symbol on the BENNING MM P3 indicates that the BENNING MM P3
is equipped with protective insulation (protection class II).
This symbol appears on the display to indicate a discharged battery.
This symbol designates the „diode test” range.
This symbol designates the “continuity test“ eld.
The buzzer is intended for acoustic result output.
This symbol indicates the „capacity test“ eld.
(DC) Direct voltage
(AC) Alternating voltage
Ground (voltage against ground).
2. Safety instructions
The instrument is built and tested in accordance with
DIN VDE 0411 Teil 1/ EN 61010-1
and has left the factory in perfectly safe technical condition.
To preserve this condition and to ensure safe operation of the device, the user must
observe the notes and warnings given in these instructions at all times.

The device must be used in electrical circuits of overvoltage ca-
tegory II with a conductor for a maximum of 600 V to earth or of
overvoltage category III with a conductor for a maximum of 300 V
to earth only.
Please observe that work on live parts and electrical components of
all kinds is dangerous!
Even low voltages of 30 V AC and 60 V DC may be dangerous to
human life.
Before starting the current clamp multimeter, always check the de-
vice as well as all measuring leads for damages.
If it can be assumed that safe operation is no longer possible, switch the device off
immediately and secure it against unintended operation.
Safe operation can be assumed to be no longer possible, if
- the device or the measuring leads exhibit visible damages,
- the device no longer works,
- the device has been stored under unfavourable conditions for a longer period of time,
