PROFIL100EINT
Illuminated Mullion Weatherproof Keypad EN
INSTALLATION MANUAL
Construction: Stainless steel.
Capacity of 100 user codes
of 4 to 6 digits.
Stored in non-volatile EPROM memory.
Buzzer audible signal.
13-backlit keys.
Illumination mode: permanent or timed.
High resistance to vandalism (HRV).
Master code and the User codes can be
of 4 to 6-digit in length.
100 user codes.
2 Form «C» Relay outputs:
6A at 250V relay.
1A at 120V relay.
Adjustable time output :
1 to 99 seconds, select 00 for toggle mode.
1 Request-to-Exit input.
1 Requeest-to-Enter Key.
Operating voltage:
12 to 24V ac and 12 to 48V dc.
Input voltage: 12 to 24V ac or 12 to 48V dc.
Consumption: 25 to 80mA.
Recommended for activating
and desactivating your alarm system.
Surface-mount.
Free voltage.
Mounting with Diax®screws.

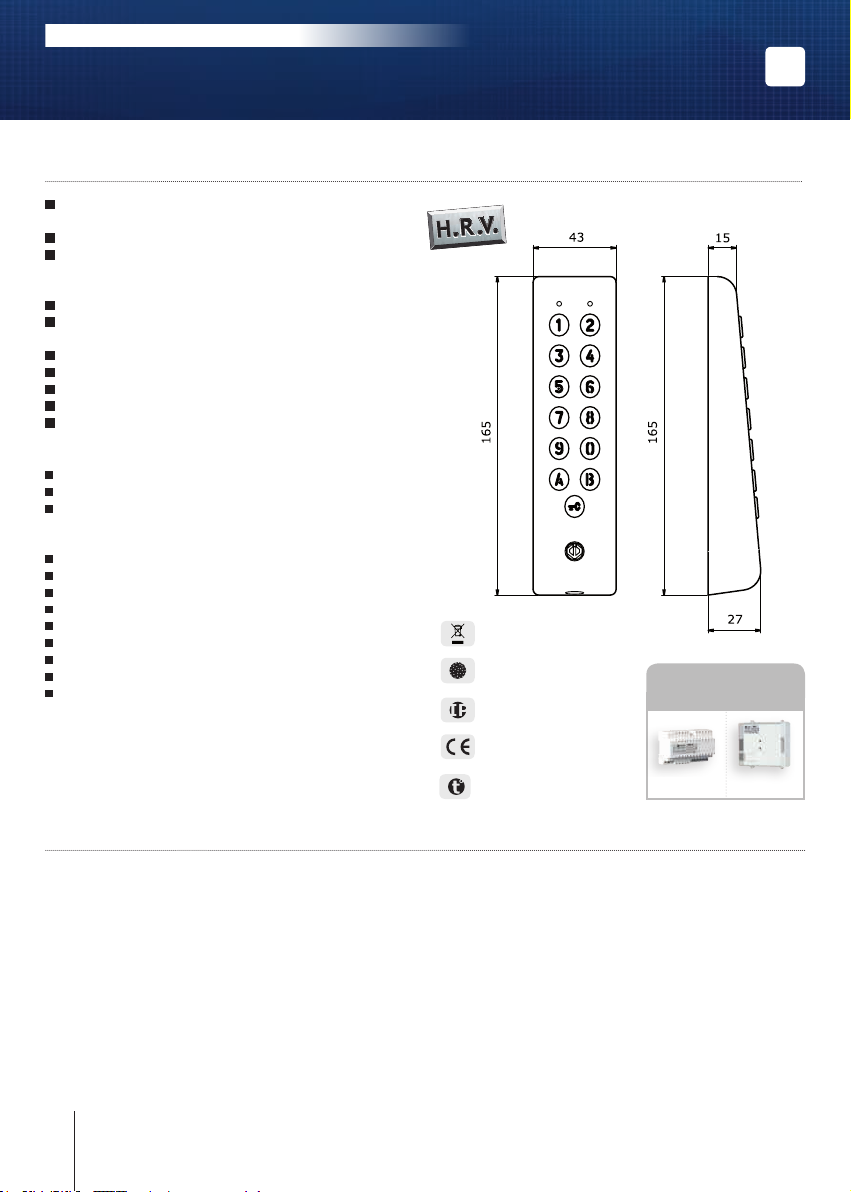

Dimensions (L x W x D): 165 x 43 x 27 mm.
Usermodicationofcodes.
Recommended power supplies
suitable for the PROFIL100EINT
- ARD12 (230V input), BS60 (230V input).
- Separate power supply for the control elements.
Mounting recommendations
Mountthekeypadonaatsurfacetoavoid
any vandalism and to insure the best mounting.
Wiring reminder
Make sure to insulate any unused wires.
Security advice
For security advice reasons, change
the factory default master code.
When selecting a master code
and user code avoid simple codes
(example : 3 4 5 6 7).
Back EMF protection
To secure the system from back electromagnetic
eldsdonotforgettomountthevaristor
in parallel on the lock.
2] NOTES & RECOMMENDATIONS
1] PRODUCT PRESENTATION
2cdvi.se
cdvigroup.com
IP67
Suitable for use in
marine environments
-25°C to +70°C
CE Certication
WEEE & RoHS
HIGH RESISTANCE TO
VANDALISM
ARD12 BS60
Recommended
power supplies

Varistor T20 Diax®Spanner
Diax®screws (M5x8)
PROFIL100EINT 111
(x2)
(x2)
(x2)
(x2)
1 2
3 4
PROFIL100EINT
Illuminated Mullion Weatherproof Keypad EN
INSTALLATION MANUAL
3] MOUNTING KIT
4] MOUNTING INSTRUCTIONS
Once you have made sure that the mounting kit is complete and that you prepared the cables
of the Digicode®PROFIL100EINT encoded keypad, you can proceed and mount the product.
Make sure that you have all the appropriate tools (drill, screw drivers and a meter tape...) and follow
the mounting instructions for the PROFIL100EINT.
Insert the cable
in the hole access
area of the back plate.
Then mount the
keypad on the back
plate, placing rst the
top in the hooks
and then the bottom.
Insert the 2 plastic
anchors in the holes.
Mount the back plate
of the PROFIL100EINT
with the screw
on the wall.
Fasten the
PROFIL100EINT keypad
to the back plate
with the M5x8 Diax®
screw and T20 Diax®
spanner hardware.
Place the back plate
of the PROFIL100EINT
on the wall then mark
with a pen the hole
location then drill
the 2 mounting holes
(drill bit Ø 5mm a
nd 35mm hole depth)
and the hole
wiring access.
3
cdvi.se
cdvigroup.com

V
PROFIL100EINT
Illuminated Mullion Weatherproof Keypad EN
INSTALLATION MANUAL
5] WIRING DIAGRAM
Outputs Description
Black
Input voltage 12V to 24V ac or 12V to 48V dc
Red
Power supply of 12V to 24V ac or 12V to 48V dc
Pink Request-to-exit input relay 1
Purple Common
Light blue Timer Contact
Dark blue N/C contact relay 2
Dark green Common relay 2
Light green N/O contact relay 2
Orange N/C contact relay 1
Yellow Common relay 1
Brown N/O contact relay 1
white Output to prevent removal
Grey Output to prevent removal
Black
Red
Purple
Pink
Light bleu
Light green H1
Transmission strike
Input voltage
12 to 24V ac
or 12 to 48V dc
Locked power
supply
Dark green
Dark blue
Brown
Orange
Yellow
White
Grey
230V
230V
INT1 INT2
This product is delivered with a varistor.
The varistor must be installed directly on the terminals of the strike (electromagnetic lock, motor, etc.)
controlled by the device. If the device operates with several strikes, each must be equipped with a varistor.
The varistor prevents voltage surges caused by the coil of the strike – self effect. If the “shear lock” type of
electromagnetic lock is used, it must be connected to a separate power supply from the PROFIL100EINT!
INT1 :
Code change
by the user
(set the switch
to ON).
INT2 :
Memory reset
switch
(set the switch
to ON).
4cdvi.se
cdvigroup.com

PROFIL100EINT
Illuminated Mullion Weatherproof Keypad EN
INSTALLATION MANUAL
5
cdvi.se
cdvigroup.com
A. RESET MASTER CODE
AND USER CODES
1. Enter the master code twice
(1 2 3 4 5 default value master code).
-The red LED lights on,
-2beepsareemittedtoconrmentry
in programming mode.
2. Press A6 to reset the Master Code
and the User codes.
-The green LED lights on during 1 second,
-One beep is emitted,
- Press on Aand Btoconrmreset
of all memory of the keypad,
- The green LED lights on,
- Wait until the LED lights off,
- Wait for two beeps,
- The master code is restored
to its default value 1 2 3 4 5
and all the User codes are deleted
from the keypad,
- The keypad is reset, the red LEDs remain
on and then turn off.
- Once the reset is completed
then the keypad returns to a stand-by
operating mode,
OR
1.
Cut the power.
Set the INT2 switch to ON.
2. Put the power back.
- The green LED lights on,
-Wait approximately 3 seconds,
one beep is emitted,
-The green LED lights off,
- Set the INT2 switch to OFF.
3.
The master code is restored
to its default value 1 2 3 4 5
All the User codes are deleted from the keypad.
B. SETTING CODE LENGTH
1. Enter the master code twice.
(1 2 3 4 5 default value master code).
- The red LED lights on,
-2beepsareemittedtoconrm
entry in programming mode.
2. Press A4 to program the code length.
-
The green LED lights on during 1 second,
-
One beep is emitted,
- Press 4, 5 OR 6 for the digit code,
- The green LED lights on during 1 second,
-
Twobeepsareemittedtoconrm
programming of the code length.
3. Press A5 to modify the master code.
-The green LED lights on during 1 second,
-One beep is emitted,
-
Enter the new 4, 5 or 6-digits master code,
-
The green LED lights on during 1 second,
-
Onebeepisemittedtoconrm
programming of the new master code.
4. Press B to exit from
programming mode.
2beepsareemittedtoconrmthatthekey-
pad is in stand-by operating mode.
4 beeps indicate a data computing error.
Default values
- Without codes,
- Illumination time: 10 seconds,
- Relay release time: 1 second,
- Code length: 5-digits,
- Master Code: 1 2 3 4 5,
- Programming security time :
120 secondes,
-
Code length for sub master code:
Version 1 relay (Group 1) = A and B,
Version 2 relays (Group 2) = 1 and 3.
Audible signal:
The buzzer indicates different audible
signals. It can be turned off
by cutting the ST1 wire
on the remote controller
-1 short beep: Keypad powered,
-1 long beep: Data computing
in programming or access granted,
-2 short beeps: Enter or Exit from
programming,
- 4 short beeps:
Data computing error.
Code length
- The master code and the User
codes can be of 4 or 5-digits
in length.
- All the keypad keys can be
used to program a code.
-
The master code and the Pin
code can be of 4, 5 or 6-digits code.
- The master code CAN NOT
be used as a PIN code
(User Pin code).
-
TodeleteaspecicUser
pin Code replace it by 0 0 0 0
if code length is 4-digits format
or replace it by 0 0 0 0 0
if the code is in 5-digits format.
Control by exit push button
-
The connection of push button P1
is intended to control relay 1
(the mode and the timer
are programmable).
- The clock switch H1 allows
the “Key” key to be used
as an outdoor button.
- If the clock switch is open,
the “Key” key is inactive.
- If the clock switch is closed,
the “Key” key is used
for free unlocking.
Consumption
(With the 2 relays controlled
and permanent lighting)
- At 12V dc : max. 90mA,
- At 12V ac : max. 70mA,
- At 24V dc : max. 50mA,
-At 24V ac : max. 40mA.

PROFIL100EINT
Illuminated Mullion Weatherproof Keypad EN
INSTALLATION MANUAL
6cdvi.se
cdvigroup.com
C. CHANGING THE MASTER CODE
The master code is used only to enter
in programming mode.
1. Enter the master code twice.
(1 2 3 4 5 default value master code).
- The red LED lights on,
-2beepsareemittedtoconrm
entry in programming mode.
2. Press A5 to modify the master code.
- The green LED lights on during 1 second,
- One beep is emitted,
- Enter the new 4, 5 or 6 digits master code,
- The green LED lights on during 1 second,
-Onebeepisemittedtoconrm
that the master code is programmed.
3. Press B to exit from
the programming mode.
- The red LED lights off,
-2beepsareemittedtoconrm
that the keypad is in stand-by
operating mode.
D. ADDING, CHANGING
OR DELETING A USER CODE
Group 1: From address 00 to address 59, relay output 1
Group 2: From address 60 to address 99, relay output 2
1. Enter the master code twice
(1 2 3 4 5 default value master code).
- The red LED lights on,
-2beepsareemittedtoconrmentry
in programming mode.
2. To add a user code, enter the user
location (from 00 to 99).
-
If the user location is free, the green LED
lights on during 1 second and 1 beep
is emitted, enter the 4, 5 or 6-digits User code,
- If the user location is already programmed,
theredLEDashes4times,
- 4 beeps are emitted,
- Enter a new 4, 5 or 6-digits code,
- The green LED lights on during 1 second,
-Abeepisemittedtoconrm
the new user code.
4. To delete a User code enter
the user location.
- 4 beeps are emitted,
- Press 0 0 0 0 0 0 in 6-digits length code
or 0 0 0 0 0 in 5-digits length code
or 0 0 0 0 4-digits length code,
-
Abeepisemittedtoconrmthenewusercode.
NOTE: If the Pin code is already programmed
or is identical to the master code, the red LED ashes
4 times, then 4 beeps are emitted. Press B to exit
from the programming mode. 2 beeps are emitted to
conrm that the key-pad is in stand-by operating code.
E. TIME OUTPUTS
This section allows to program
the illumination time and the Relay
activation time.
1. Enter the master code twice
(1 2 3 4 5 default value master code).
- The red LED lights off,
-2beepsareemittedtoconrm
entry in programming mode.
2. Press A0 to program the key-in
keypad time and the keys lit time.
- The green LED lights on during 1 second,
-
1 beep is emitted,
- Enter the time in 10th
of second – 10 for 10
seconds up to 99 for 99 seconds
the backlighting dims 10 seconds
after the last keypress or switches off
after entering a valid code,
- The green LED lights on during 1 second,
- Press 00 for permanent illumination keys,
- One beep is emitted to validate the time.
3. Press A1 to program relay 1
output time (door release time).
- The green LED lights on during 1 second,
- 1 beep is emitted,
- For a latched output enter the time
in seconds – 01 for 1 second up to 99
for 99 seconds,
- Press 00 for a toggled output,
- The green LED lights on during 1 second,
- One beep is emitted to validate the time.
4. Press A2 to program relay 2
output time (door release time).
- The green LED lights on during 1 second,
- 1 beep is emitted,
- For a latched output enter the time
in seconds – 01 for 1 second up to 99
for 99 seconds,
- Press 00 for a toggled output,
- The green LED lights on during 1 second,
- One beep is emitted to validate the time,
- Press B to exit from programming mode,
- The red LED lights off,
-
2beepsareemittedtoconrmthat
the key-pad is in stand-by operating mode.
4 times red LED ashing and 4 beeps
emitted indicate a data computing error.

PROFIL100EINT
Illuminated Mullion Weatherproof Keypad EN
INSTALLATION MANUAL
7
cdvi.se
cdvigroup.com
F. RESET MASTER CODE
On stand-by operating mode,
set the INT2 switch to ON.
- The green LED lights on,
- One beep is emitted,
- Wait until the green LED lights off,
- To disable the function,
set the INT2 switch to OFF,
- The master code is restored to its default
value 1 2 3 4 5 6 in 6-digits code, 1 2 3 4 5
in 5-digits code and 1 2 3 4 in 4-digits code,
G. CHANGING THE CODE
BY A USER
To authorize a user to modify its own
User code set the INT1 switch to ON.
(to disable the function set the switch to OFF).
1. Enter the old user code.
-
The relay is activated and a beep is emitted,
-
The green LED lights on,
- One beep is emitted.
2. Enter the 2-digits sub master code
- Relay 1, fortherstuse: A and B,
- Relay 2, fortherstuse: 1 and 3,
- The red LED lights on,
- A beep is emitted to authorise
themodication.
3. Enter the new user code.
-The green LED lights on during 1 second,
-
2beepsareemittedtoconrmthenewcode,
- The red LED lights off.
4. Check the new user code to be sure
of the modication.
H. SETTING A SUB MASTER CODE
- The Sub Master code allows the user
to change its own code without entering
in programming mode,
- For security reasons the code
need to be changed periodically,
- This feature makes it easier and faster
to change its code.
1. Enter the master code twice
(1 2 3 4 5 default value master code).
- The red LED lights on,
-2beepsareemittedtoconrmentry
in programming mode.
2. Press A7 to program a sub master
code for the user individual Pin
code modication.
- The green LED lights on during 1 second,
- One beep is emitted,
- Enter the new 2-digits sub master code,
- The green LED lights on during 1 second.
-Onebeepisemittedtoconrm
programming of the sub master code.
3. Press A8 to program a sub master
code for the user individual
Pin code modication.
- The green LED lights on during 1 second,
- One beep is emitted,
- Enter the new 2-digits sub master code,
- The green LED lights on during 1 second,
-Onebeepisemittedtoconrm
programming of the sub master code.
4. Press B to exit
from the programming mode.
- The red LED lights off,
-2beepsareemittedtoconrmthat
the keypad is in stand-by operating mode.
I. Audible Feedback
-
The audible signal is enabled in programming
mode and when the relay is energised after
a valid code,
-
To enable the audible feedback on a key press:
1. Enter the master code twice
(1 2 3 4 5 default value master code).
2beepsareemittedtoconrmentry
in programming mode.
2. Press AA.
- One beep is emitted,
- Press 0to disable the audible signal
during a keypress,
- Press 1to enable the audible signal
during a keypress,
-Onebeepconrmsthenewsetting.
3. Press B to exit from programming.
2beepsareemittedtoconrmexit
from programming mode.

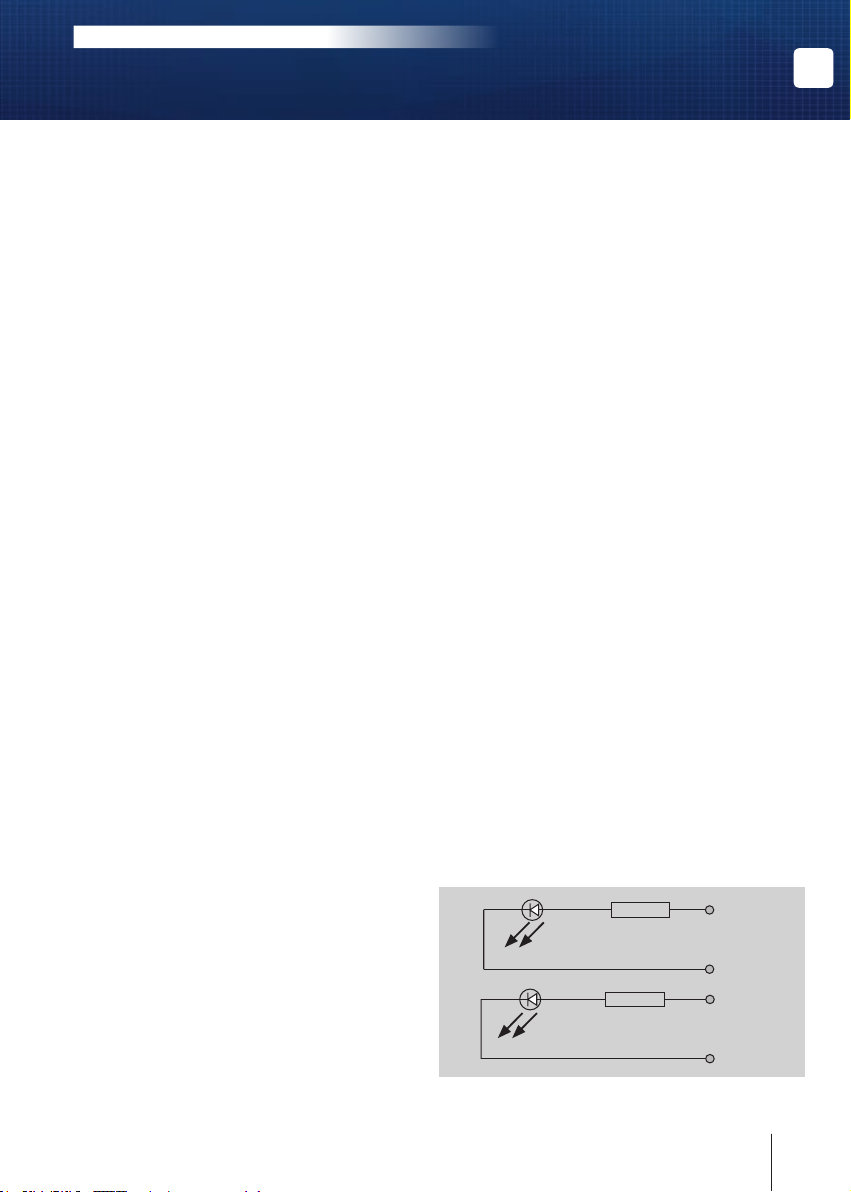

J. Use of the red and green LEDs:
-The red and green LEDs are designed
to receive 12V dc (built-in resistors),
- They are wired as follows:
Brown
12V dc
White
0V
Green
12V dc
Yellow
0V
2.2KΩ
2.2KΩ
Red
LED
Green
LED

Enter Master code
twice
Illumination
duration
10-99 sec
00=permanent
01=Default
Time relay 1
01 - 99 sec.
00 = toggled
01=Default
Time relay 2
01 - 99 sec.
00 = toggled
01=Default
Code length
4’ 5’or 6’ digits
5 = Default
Master code
Change
master code
12345 = Défaut
PROFIL100EINT
Illuminated Mullion Weatherproof Keypad EN
INSTALLATION MANUAL
2 x beeps
The gren
LED lights on
during 1 sec.
1 x beep
1 x beep = OK
4 beeps = ERROR
A0
1 x beep = OK
4 beeps = ERROR
A1
1 x beep = OK
4 beeps = ERROR
A2
1 x beep = OK
4 beeps = ERROR
A4
1 x beep = OK
4 beeps = ERROR
A5
8cdvi.se
cdvigroup.com
The gren
LED lights on
during 1 sec.
1 x beep
The gren
LED lights on
during 1 sec.
1 x beep
The gren
LED lights on
during 1 sec.
1 x beep
The gren
LED lights on
during 1 sec.
1 x beep

2 beeps
0 = buzzer
disabled
1 = buzzer
enabled
Buzzer (audible
feedback)
Press A then B
Reset
2 digits
AB = Default
Sub master
code 1
2 digits
13 = Default
Sub master
code 2 User codes
4, 5 or 6 digit code
4 beeps =
user location: “used”
1 beep =
user location: “free”
PROFIL100EINT
Illuminated Mullion Weatherproof Keypad EN
INSTALLATION MANUAL
Press B to exit from
programming
AAA6
1 x beep = OK
4 beeps = ERROR
A7
1 x beep = OK
4 beeps = ERROR
A8
1 x beep = OK
00-99
1 x beep = OK
4 beeps = ERROR
2 x beeps = OK
9
cdvi.se
cdvigroup.com
The gren
LED lights on
during 1 sec.
1 x beep
The gren
LED lights on
during 1 sec.
1 x beep
The gren
LED lights on
during 1 sec.
1 x beep
The gren
LED lights on
during 1 sec.
1 x beep
1 x beep

PROFIL100EINT
Illuminated Mullion Weatherproof Keypad EN
INSTALLATION MANUAL
This spread sheet will help you keep track of the user codes programmed in the keypad
Reminder
10 cdvi.se
cdvigroup.com
User
location Code Name
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
User
location Code Name
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
User
location Code Name
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
Relay 1(1 output)
From user location 00 to 99.
Relay 2 (2 output)
Relay 1 : From 00 to 59,
Relay 2 : From 60 to 99.

PROFIL100EINT
Illuminated Mullion Weatherproof Keypad EN
INSTALLATION MANUAL
11
cdvi.se
cdvigroup.com
6] LIMITED LIFETIME WARRANTY [EXTRACT]*
CDVI warrants this product to be free from defects in material and workmanship, when it has been installed
inaccordancewiththemanufacturer’sinstructionsandhasnotbeenmodiedortamperedwith.Onlyproduct
recognized by CDVI to be defective should be returned under these warranty terms if accompanied
by an RMA (Return Material Authorization Number) provided by CDVI. CDVI, at its option, shall repair
or replace the defective product at CDVI premises or at any CDVI approved service center. This warranty
does not cover any damage due to accident, misuse, abuse or negligence. This warranty is valid only
iftheproductisregistered,within1monthfromdeliverytothenalcostumer.Toobtainfulldetailsofthis
warranty and to register the product to commence the “Limited Lifetime Warranty”, complete the enclosed
registration card and return it, either by e-mail or post, to the relevant CDVI address or completion of the
on line registration at www.cdvigroup.com. Repair or replacement of the defective product is the exclusive
remedy. CDVI shall not be liable for any incidental or consequential damages arising from any defect in, or
malfunction of, its product. In no event the entire liability can not exceed the purchase price of the product.
The CDVI local country contact details can be found on line by visiting www.cdvigroup.com or on the back
cover of the installation manual.
DISCLAIMER OF WARRANTY: EXCEPT AS STATED ABOVE, CDVI MAKES NO WARRANTIES, EITHER
EXPRESS OR IMPLIED, AS TO ANY MATTER WHATSOEVER, INCLUDING THE CONDITION OF ITS PRODUCTS,
THE TRANSPORTATION, THEIR MERCHANTABILITY OR FITNESS FOR ANY PARTICULAR PURPOSE.
*Refer to Limited Lifetime Warranty conditions
7] NOTES

ARD12 BS60
Rekommenderade
nätaggregat
12 cdvi.se
cdvigroup.com
PROFIL100EINT
Vattentätt rostfritt kodlås med bakgrundsbelysning SV
INSTALLATION MANUAL
Reglerbar bakgrundsbelysning:
Tidsinställd eller konstant.
Rostfritt stål.
2 relän:
- 1 reläutgång 1 kontakt RT 6A/250 V~
- 1 reläutgång 1 kontakt RT 1A/120 V~
Smal : Idealisk för montage på en aluminiumlist.
Rekommenderas för att aktivera och
avaktivera ert larmsystem.
Utanpåliggande montering.
Valbar driftspänning.
Monteras med Diax® skruvar.
100 användarkoder.
Vattentät, IP67.
Indikering med ljud och ljus.
Dimensioner (L x B x H) : 165 x 43 x 27 mm.
Strömförsörjning :
- 12 V till 24 V AC
- 12 V till 48 V DC
Strömförbrukning : 25 till 80 mA.
13 stycken knappar med bakgrundsbelysning.
E2PROM minne.
100 valfria användarkoder 4-, 5- eller 6-siffriga.
Programmerbar
masterkod 4-, 5- eller 6-siffrig.
Möjligt att ansluta 1 extern öppnaknapp.
1 integrerad öppnaknapp.
Vandalsäkert (HRV).
Användaren kan själv ändra sin PIN-kod.
Kablage
Se till att isolera alla trådar som ej används.
Montering
Fäst PROFIL100EINT på en plan yta för att
förhindra vandalisering och för att erhålla bästa
möjliga montering.
Rekommenderad installation
För att säkra systemet från strömspikar, glöm inte
att montera varistorn parallellt med låset.
Säkerhets tips för koder
- Av säkerhetsskäl bör den förinställda,
standardiserade masterkoden ändras.
- Vid val av masterkod och användarkod, undvik
sekventiella koder (ex: 3 4 5 6 7).
Strömförsörjning
-
CDVI har två nätaggregat som passar till
Digicode®PROFIL100EINT:
ARD12 och BS60.
- Använd separata nätaggregat till lås och andra
tillbehör.
2] INFORMATION OCH REKOMMENDATIONER
1] PRODUKTSPECIFIKATION
IP67
Miljötålighetsprov:
Salttålighet
-25°C till+70°C
CE godkänd
WEEE & RoHS
HIGH RESISTANCE
TO VANDALISM

Varistor
05D 680K Diax® fastnyckel Diax®
Monteringsskruv
PROFIL100EINT 111
(x2)
(x2)
(x2)
(x2)
1 2
3 4
13
cdvi.se
cdvigroup.com
PROFIL100EINT
Vattentätt rostfritt kodlås med bakgrundsbelysning SV
INSTALLATION MANUAL
3] MONTERINGSSATS
4] MONTERING
Kontrollera att monteringssatsen är komplett och att du förberett kablarna till Digicode®PROFIL100EINT
kodlås innan monteringen påbörjas. Försäkra dig om att du har rätt verktyg tillgängliga (borr, skruvmejsel,
måttstock mm) och följ sedan monteringsanvisningarna för PROFIL100EINT kodlås.
Sätt kodlåsets
bakstycke mot väggen
och markera hålens
placering med en
penna. Borra sedan två
monteringshål och hål
för kabeln (Ø 5 mm
bits och min. djup =
35 mm).
Trä kabeln från
PROFIL100EINT genom
kabelhålet i bakstycket.
Kroka fast Digicode®
kodlåset på bakstycket
genom att föra det
uppifrån och ner.
Sätt plastpluggar i de
borrade hålen.
Placera kodlåsets
bakstycke mot väggen
och skruva fast.
Stäng Digicode®-
kodlåset
med bifogad Diax®
monteringsskruv M5x8
och den fasta nyckeln.

14 cdvi.se
cdvigroup.com
V
PROFIL100EINT
Vattentätt rostfritt kodlås med bakgrundsbelysning SV
INSTALLATION MANUAL
5] KOPPLINGSSCHEMA
Kontakter Beskrivning
Svart Inspänning 12-24V AC eller 12-48V DC
Röd Inspänning 12-24V AC eller 12-48V DC
Rosa Extern öppnaknapp, relä 1
Lila Gemensam
Ljusblå Timerkontakt H1
Mörkblå N/C kontakt (Omvänd funktion) relä 2
Mörkgrön Gemensam, relä 2
Ljusgrön N/O kontakt (Rättvänd funktion) relä 2
Orange N/C kontakt (Omvänd funktion) relä 1
Gul Gemensam relä 1
Brun N/O kontakt relä 1
Vit Kontakt för sabotageskydd
Grå Kontakt för sabotageskydd
Svart
Röd
Lila
Rosa
Ljusblå
Ljusgrön H1
Elslutbleck
Inspänning
12 V till 24 V AC
12 V till 48 V DC
Separat
Nätaggregat
Mörkgrön
Mörkblå
Brun
Orange
Gul
Vit
Grå
230 V
230 V
Den här produkten levereras med varistor.
Förse elslutblecket (elektromagneten) med varistor om det saknas. Om kodlåset styr mer än ett
elslutbleck ska varje lås förses med en varistor. Varistorn kontrollerar den överspänning som produceras
av magnetspolen – backspänningspikar. Det rekommenderas att använda en separat spänningskälla när
man styr ett elektromagnetiskt lås.
INT1 :
Användaren kan
ändra sin kod
själv.
(Sätt switchen i
ON-läge)
INT2 :
Återställning
(Sätt switchen i
ON-läge)
INT1 INT2

15
cdvi.se
cdvigroup.com
PROFIL100EINT
Vattentätt rostfritt kodlås med bakgrundsbelysning SV
INSTALLATION MANUAL
A. Återställning av masterkod och
användarkoder
1. Knappa in masterkoden två gånger :
-
Masterkodens default-värde är
: 1 2 3 4 5
-Den röda LED-lampan tänds.
- Två pipsignaler bekräftar att man är i
programmeringsläget.
2. Knappa in A6 :
- Den gröna LED-lampan tänds en sekund.
- En pipsignal hörs.
- Tryck på Aoch Bför att bekräfta
återställningen av kodlåsets hela minne.
- Den gröna LED-lampan tänds.
- Vänta tills LED-lampan släcks igen.
- Två pipsignaler hörs.
- Masterkoden återställs till sitt
default-värde : 1 2 3 4 5
och alla användarkoder raderas från
knappsatsen.
- Kodlåset är återställt, den röda
LED-lampan lyser först och släcks sedan.
- När återställningen är klar, återgår
knappsatsen till standby-läge.
Eller
1. Slå av strömmen :
Sätt switchen INT2 i ON-läge.
2. Slå på strömmen :
- Den gröna LED-lampan tänds.
-
Vänta några sekunder, en pipsignal hörs.
- Den gröna LED-lampan släcks.
- Sätt switchen INT2 i OFF-läge.
3. Masterkoden återställs till sitt
default-värde
1 2 3 4 5 :
Alla användarkoder raderas från
knappsatsen.
B. Ställa in kodlängden
1. Knappa in masterkoden två gånger :
- Masterkodens default-värde är:
1 2 3 4 5
-Den röda LED-lampan tänds.
- Två pipsignaler bekräftar att man är i
programmeringsläget.
2. Tryck A4 för att ställa in kodlängden :
- Den gröna LED-lampan tänds en sekund.
- En pipsignal hörs.
- Tryck
4, 5 eller 6 för att ange önskad
kodlängd.
- Den gröna LED-lampan tänds en sekund.
- Två pipsignaler bekräftar att kodlängden
är programmerad.
3. Knappa sedan direkt in A5 för att byta
masterkod :
- Den gröna LED-lampan tänds en sekund.
- En pipsignal hörs.
- Knappa in den nya 4-, 5- eller 6-siffriga
masterkoden.
- Den gröna LED-lampan tänds en sekund.
Standardvärden för
PROFIL100EINT :
-
Utan koder
- Tidsinställd
belysning : 10 sek.
- Reläslutningstid : 1 sekund
- Kodlängd : 5
- Masterkod : 1 2 3 4 5
-
Tidsinställning för
programmering : 120 sekunder
-
Undermasterkod :
- Version med 1 relä
Relä 1 = Aoch B
- Version med 2 relän
Relä 2 = 1och 3
Ljudsignal :
Summern indikerar med olika
signaler. Stäng av summern
genom att koppla ur ST1 kabeln.
-
1 kort pipsignal = Kodlåset
är spänningsatt.
-
1 lång pipsignal = Data
sparat i programmeringsläge
eller dörr öppnas.
-
2 korta pipsignaler =
Åtkomst till eller lämna
programmeringsläget.
-
4 korta pipsignaler =
Databehandlingsfel.
Kodlängd :
-
Master- samt användarkoderna
kan vara 4-, 5- eller 6-siffriga.
-
Alla knappar på knappsatsen kan
användas för att programmera
en kod, även knapparna A och B.
-
Masterkoden KAN INTE
användas som en användarkod.
-
Ändras kodlängden till 4-siffrig
blir även masterkoden 4-siffrig.
-
Koderna 0 0 0 0 0 0,
0 0 0 0 0 och 0 0 0 0
kan endast användas till att ta
bort en användarkod.
-
Föratttabortenspecik
användarkod : ersätt 6-siffrig
kod med 0 0 0 0 0 0,
en 5-siffrig med 0 0 0 0 0 och
en 4-siffrig med 0 0 0 0.
Extern öppnaknapp
-
En extern öppnaknapp är
tänkt att styra relä 1. (Det
går att programmera både
dörröppningstid och funktion.
-
Timerkontakt H1 gör att
knappen med nyckelsymbol
kan användas som en
öppnaknapp.
-
När timerkontakten är öppen,
är nyckelknappen avaktiverad.
-
När timerkontakten är sluten,
fungerar nyckelknappen som
en öppnaknapp.
Strömförbrukning :
(2 aktiverade relän +
belyst knappsats)
- 12 V DC : 90mA max
- 12 V AC : 70mA max
- 24 V DC : 50mA max
- 24 V AC : 40mA max

16 cdvi.se
cdvigroup.com
PROFIL100EINT
Vattentätt rostfritt kodlås med bakgrundsbelysning SV
INSTALLATION MANUAL
- En pipsignal bekräftar att masterkoden är
programmerad.
4.
Tryck B för att lämna
programmeringsläget:
-Den röda LED-lampan släcks.
- Två pipsignaler bekräftar att knappsatsen är i
standby-läge redo att användas.
4 pip indikerar ett databehandlingsfel.
C. Ändra masterkoden
1. Knappa in masterkoden två gånger :
- Masterkodens default-värde är : 1 2 3 4 5
-Den röda LED-lampan lyser.
- Två pipsignaler bekräftar att man är i
programmeringsläget.
2. Knappa in A5 :
- Den gröna LED-lampan tänds en sekund.
- En pipsignal hörs.
- Knappa in den nya 4-, 5- eller 6-siffriga
masterkoden.
- Den gröna LED-lampan tänds en sekund.
- En pipsignal bekräftar att koden är utbytt.
3.
Tryck B för att lämna
programmeringsläget :
- Den röda LED-lampan släcks.
- Två pipsignaler bekräftar att knappsatsen är
i standby-läge redo att användas.
D. Lägga till, ändra eller ta bort en
användarkod :
-Relä 1: Plats 00 till plats 59.
-Relä 2 : Plats 60 till plats 99.
För att programmera koder :
Masterkod
Masterkod
Röd diod
tänds
1. Knappa in masterkoden två gånger :
- Masterkodens default-värde är : 1 2 3 4 5
- Den röda LED-lampan tänds.
- Två pipsignaler bekräftar att man är i
programmeringsläget.
2. Lägg till en användarkod, knappa in en
användarplats (mellan 00 till 99) :
- Om platsen är ledig så tänds den gröna
LED-lampan en sekund samt en pipsignal hörs,
knappa in den 4-, 5- eller 6-siffriga koden.
-
Om platsen är upptagen blinkar den röda
lampan 4 gånger och 4 pipsignaler hörs.
- Knappa in en ny 4-, 5- eller 6-siffrig kod.
- Den gröna LED-lampan tänds en sekund.
- En pipsignal bekräftar att den nya
användarkoden är programmerad.
3. Ändra eller ta bort en användarkod,
knappa in en användarplats :
- 4 pipsignaler hörs.
- Knappa in den nya 4-, 5- eller 6-siffriga
koden för att ändra koden,
eller tryck 0 0 0 0 eller 0 0 0 0 0 eller
0 0 0 0 0 0, för att ta bort en kod.
- Den gröna LED-lampan tänds en sekund.
- En pipsignal bekräftar programmeringen.
- Om användarkoden redan är upptagen
eller är densamma som masterkoden, så
blinkar den röda LED-lampan 4 gånger och
fyra pipsignaler hörs (felindikering).
- Koderna 0 0 0 0 0 0, 0 0 0 0 0
och 0 0 0 0 är reserverade för borttagning
av koder och kan därför inte användas som
användarkoder.
4.
Tryck B för att lämna
programmeringsläget :
-
Den röda LED-lampan släcks.
- Två pipsignaler bekräftar att knappsatsen är
i standby-läge redo att användas.
E.
Programmera tider
1. Knappa in masterkoden två gånger :
- Masterkodens default-värde är : 1 2 3 4 5
-Den röda LED-lampan lyser.
- Två pipsignaler bekräftar att man är i
programmeringsläget.
2.
Knappa in A0 för att programmera
knappsatsens belysningstid :
- Den gröna LED-lampan tänds en sekund.
- En pipsignal hörs.
- Knappa alltid in tiden med två siffror som
motsvarar belysningstiden i sekunder -
10 för 10 sekunder till 99 för 99 sekunder
eller tryck 00 för en konstant belysning av
knapparna.
- Den gröna LED-lampan tänds en sekund.
- En pipsignal bekräftar programmerad tid.
3.
Knappa in A1 för att programmera tiden för
reläutgång 1 (dörröppningtid) :
-Den gröna LED-lampan tänds en sekund.
- En pipsignal hörs.
- Om det är en låst utgång, matas
tiden in i
sekunder - 01 för 1 sek. till 99 för 99 sek.
-
Knappa in 00 om det är en bistabil utgång
(reläet ändrar tillstånd varje gång en korrekt
användarkod anges).
- Den gröna LED-lampan tänds en sekund.
- En pipsignal bekräftar programmerad tid.
4.
Knappa in A2 för att programmera tiden för
reläutgång 2 (dörröppningtid)
:
- Den gröna LED-lampan tänds en sekund.
- En pipsignal hörs.
- Om det är en låst utgång, matas
tiden in i
sekunder - 01 för 1 sek. till 99 för 99 sek.
- Knappa in 00 om det är en bistabil utgång
(reläet ändrar tillstånd varje gång en
korrekt användarkod anges).

17
cdvi.se
cdvigroup.com
PROFIL100EINT
Vattentätt rostfritt kodlås med bakgrundsbelysning SV
INSTALLATION MANUAL
- Den gröna LED-lampan tänds en sekund.
- En pipsignal bekräftar programmerad tid.
- Tryck B för att lämna
programmeringsläget.
- Den röda LED-lampan släcks.
- Två pipsignaler bekräftar att knappsatsen
är i standby-läge redo att användas.
Om den röda lampan blinkar 4 gånger och
4 pipsignaler hörs, så har datafel uppstått.
F. Återställa masterkoden
- I standby-läge, sätt switchen INT2 i ON-läge.
- Den gröna LED-lampan tänds.
- En pipsignal hörs.
- Vänta tills den gröna lampan släcks.
- Sätt switchen INT2 i OFF-läge.
- Masterkoden återställs till sitt default-värde
1 2 3 4 5 6 för en 6-siffrig kod, 1 2 3 4 5 för
en 5-siffrig eller 1 2 3 4 för en 4-siffrig.
G. Användarändring av egen kod
För att ge en användare tillstånd att ändra sin
användarkod sätts switchen INT1 i ON-läge
(för att förhindra byte sätt switchen i OFF-läge).
1.
Knappa in den gamla användarkoden :
- Reläet aktiveras.
- Den gröna LED-lampan tänds.
- En pipsignal hörs.
2. Knappa in den 2-siffriga
undermasterkoden :
-Relä 1, default-värde : A och B
- Relä 2, default-värde : 1och 3
-Den röda LED-lampan tänds.
- En pipsignal bekräftar tillstånd för ändring.
3. Knappa in den nya användarkoden :
-Den gröna LED-lampantänds en sekund.
- Två pipsignaler bekräftar den nya
användarkoden och att knappsatsen är i
standby-läge redo att användas.
- Den röda LED-lampan släcks.
4. Testa den nya användarkoden för att
försäkra dig om att ändringen gjorts.
H. Programmera en
undermasterkod
1. Knappa in masterkoden två gånger :
- Masterkodens default-värde är : 1 2 3 4 5
- Den röda LED-lampan tänds.
- Två pipsignaler bekräftar att man är i
programmeringsläget.
2. Knappa in A7 för att programmera en
undermasterkod som ger användaren
möjlighet att ändra sin egen
användarkod) grupp 1 :
-Den gröna LED-lampan tänds en sekund.
- En pipsignal hörs.
- Knappa in en ny 2-siffrig undermasterkod.
- Den gröna LED-lampan tänds en sekund.
- En pipsignal bekräftar att
undermasterkoden är programmerad.
3. Knappa in A8 för att programmera en
undermasterkod som ger användaren
möjlighet att ändra sin egen
användarkod) grupp 2 :
-Den gröna LED-lampan tänds en sekund.
- En pipsignal hörs.
- Knappa in en ny 2-siffrig undermasterkod.
- Den gröna LED-lampan tänds en sekund.
- En pipsignal bekräftar att
undermasterkoden är programmerad.
4.
Tryck B för att lämna programmeringsläget :
- Den röda LED-lampan släcks.
- Två pipsignaler bekräftar att knappsatsen
är i standby-läge och är redo att användas.
I. Ljudsignal vid knapptryckning
Summern är aktiverad i programmeringsläget
och när reläet är slutet efter inmatning av
giltig kod. För att aktivera ljudindikering vid
knapptryckning: 1.
Knappa in masterkoden två gånger :
- Masterkodens default-värde är : 1 2 3 4 5
- Två pipsignaler bekräftar att man är i
programmeringsläget.
2. Knappa in AA :
- En pipsignal hörs.
- Tryck 0för att avaktivera ljudsignal vid
knapptryckning.
- Tryck 1för att aktivera ljudsignal vid
knapptryckning.
- En pipsignal bekräftar den nya
inställningen.
3. Tryck B för att lämna
programmeringsläget:
Två pipsignaler bekräftar att knappsatsen är
i standby-läge och är redo att användas.
J. Användning av röd och grön
LED-lampa
-
Den röda och gröna LED-lampan har integrerade
motstånd och skall därför anslutas till 12 V DC.
-
De är kopplade på följande sätt :
Brun
12 V DC
Vit
0 V
Grön
12 V DC
Gul
0 V
2.2KΩ
2.2KΩ
Röd
LED-lampa
Grön
LED-lampa

Knappa in
masterkoden 2 gånger
Tidsinställning
relä 2
10-99 sek
00=konstant
Tidsinställning
relä 1
01-99 sek
00 =
konstant
01=standard
Tidsinställning
relä 2
01-99 sek
00 =
konstant
01=standard
Kodlängd
4, 5 eller 6
siffror
5 = standard
Masterkod
4, 5 eller 6
siffror
12345 =
standard
PROFIL100EINT
Vattentätt rostfritt kodlås med bakgrundsbelysning SV
INSTALLATION MANUAL
2 x pip
Grön lampa
tänds i 1 sek
1 x pip
1 x pip = OK
4 pip = FEL
A0
Grön lampa
tänds i 1 sek
1 x pip
1 x pip = OK
4 pip = FEL
A1
Grön lampa
tänds i 1 sek
1 x pip
1 x pip = OK
4 pip = FEL
A2
Grön lampa
tänds i 1 sek
1 x pip
1 x pip = OK
4 pip = FEL
A4
Grön lampa
tänds i 1 sek
1 x pip
1 x pip = OK
4 pip = FEL
A5
18 cdvi.se
cdvigroup.com
6] PROGRAMMERING

2 pip
0 = Stäng av
ljudindikering
1 = Aktiverar
ljudindikering
Ljudindikering
Knappa först in
A sen B
Återställa
masterkod och
användarkod
2 siffror
AB = standard
Undermaster-
kod 1
2 siffror
13 = standard
Undermaster-
kod 2
Programmera
användarkoder
4 eller 5 siffror
4 pip = Upptagen
användarplats
1 pip = Ledig plats
PROFIL100EINT
Vattentätt rostfritt kodlås med bakgrundsbelysning SV
INSTALLATION MANUAL
6] PROGRAMMERING
Tryck B för att avsluta
programmeringen
1 x pip = OK
4 pip = FEL
AA
Grön lampa
tänds i 1 sek
1 x pip
2 x pip = OK
A6
Grön lampa
tänds i 1 sek
1 x pip
1 x pip = OK
4 pip = FEL
A7
Grön lampa
tänds i 1 sek
1 x pip
1 x pip = OK
4 pip = FEL
A8
1 x pip = OK
00-99
Grön lampa
tänds i 1 sek
1 x pip
19
cdvi.se
cdvigroup.com
1 x pip

20 cdvi.se
cdvigroup.com
PROFIL100EINT
Vattentätt rostfritt kodlås med bakgrundsbelysning SV
INSTALLATION MANUAL
Anteckningar - Lista över användarkoder
Plats Kod Namn
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Reläutgång 1
Plats 00 till plats 59.
Reläutgång 2
Plats 60 till plats 99.
PM
Plats Kod Namn
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
Plats Kod Namn
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
Other manuals for PROFIL100EINT
2
Table of contents
Languages:
Other CDVI Keypad manuals

CDVI
CDVI GALEO 4.0 - Bluetooth User manual

CDVI
CDVI Galeo User manual

CDVI
CDVI Digicode Series User manual

CDVI
CDVI GALEOR User manual

CDVI
CDVI KRYPTO K4 Instruction Manual

CDVI
CDVI Galeo User manual

CDVI
CDVI GALEOR User manual

CDVI
CDVI Galeo User manual

CDVI
CDVI GALEOR User manual

CDVI
CDVI Digicode PROFIL100EC User manual

CDVI
CDVI SUBLIM User manual

CDVI
CDVI GALEO/W User manual

CDVI
CDVI GALEO BT User manual

CDVI
CDVI GALEO 4.0 - Bluetooth User manual

CDVI
CDVI GALEO 4.0 - Bluetooth User manual

CDVI
CDVI Galeo User manual

CDVI
CDVI Digicode DGA User manual

CDVI
CDVI Galeo 2 User manual

CDVI
CDVI PROFIL100EINT User manual

CDVI
CDVI Digicode PROFIL100EC User manual
