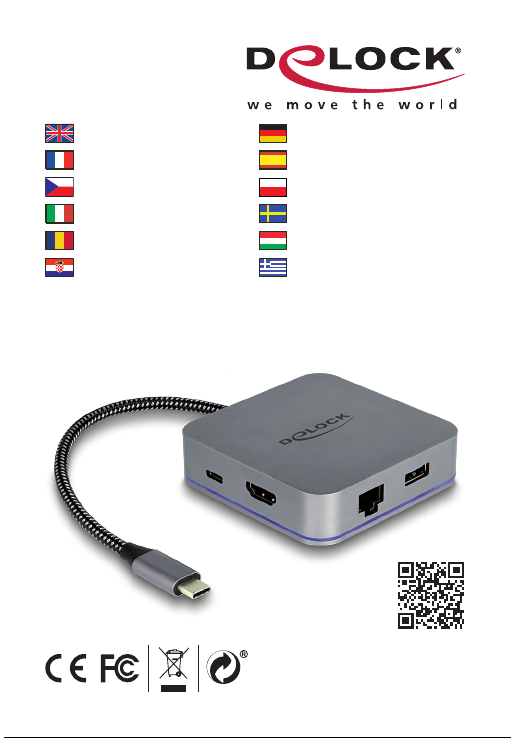

DeLOCK 87742 User manual

USB Type-C™ Docking Station
with LED illumination
Product-No: 87742
User manual no: 87742-a
www.delock.com
User manual
Mode d’emploi
Uživatelská příručka
Manuale utente
Manual de utilizare
Korisnički priručnik
Bedienungsanleitung
Manual del usuario
Instrukcja obsługi
Bruksanvisning
Használati utasítás
Εγχειρίδιο χρήστη

-2-
English
Description
This docking station by Delock can be connected to a mobile device
with a USB-C™ DP Alt Mode or Thunderbolt™ 3 port and provides
a variety of interfaces. One monitor can be operated at the HDMI
output. Three built-in USB ports allow the use of peripherals. The
gigabit network port enables the connection to the network.
USB Power Delivery (USB PD 3.0) support up to 87 watt
The docking station has a USB Type-C™ Power Delivery port to
connect the power supply of the laptop or tablet to charge it. In
addition it also supplies the USB ports with power. The docking
station can also be used without a power supply.
LED design illumination
As soon as the docking station is connected via the USB-C™ plug,
an LED at the bottom edge lights up in a unique design.
Small sturdy helper
Due to its small dimensions and its sturdy housing, this Delock
docking station is particularly suitable for travelling. It can simply be
packed into the bag together with the laptop or tablet and used as
needed.

-3-
English
Specication
• Connectors:
1 x USB Type-C™ male
3 x USB 3.0 Type-A female
1 x HDMI-A female
1 x Gigabit LAN 10/100/1000 Mbps RJ45 jack
1 x USB Type-C™ female (power supply)
• Resolution up to 3840 x 2160 @ 30 Hz (depending on the system
and the connected hardware)
• Transmission of audio and video signals
• Input power: 1 x USB Type-C™ female max. 87 W
• Metal housing
• LED illumination
• Cable length without connectors: ca. 20 cm
• Colour: grey
• Dimensions (LxWxH): ca. 75 x 75 x 19 mm
System requirements
• Android 8.0 or above
• Chrome OS 71.0 or above
• Linux Kernel 4.9.4 or above
• Mac OS 10.12 or above
• Windows 8.1/8.1-64/10/10-64/11
• Windows 10 Mobile
• Device with a free USB Type-C™ port and DisplayPort alternate
mode or with a free Thunderbolt™ 3 port
Package content
• USB-C™ docking station
• User manual

-4-
English
Safety instructions
• Protect the product against moisture
• Protect the product against direct sunlight
Operation
1. Connect the USB-C™ cable of the docking station to the
computer or mobile device.
Note: A free USB Type-C™ port with DisplayPort alternate
mode or with a Thunderbolt™ 3 port is required.
2. Connect USB devices to the USB3.0 Type-A ports.
3. Connect an HDMI monitor to the docking station.
4. Use an Ethernet cable to connect the Gigabit Ethernet port to a
network.
5. Connect a power supply to the USB Type-C™ charging port, to
charge your laptop or mobile device during operation.
Support Delock
If you have further questions, please contact our customer support
[email protected]
You can nd current product information on our homepage:
www.delock.com
Final clause
Information and data contained in this manual are subject to change
without notice in advance. Errors and misprints excepted.
Copyright
No part of this user manual may be reproduced, or transmitted
for any purpose, regardless in which way or by any means,
electronically or mechanically, without explicit written approval of
Delock.
Edition: 12/2023

-5-
Deutsch
Systemvoraussetzungen
• Android 8.0 oder höher
• Chrome OS 71.0 oder höher
• Linux Kernel 4.9.4 oder höher
• Mac OS 10.12 oder höher
• Windows 8.1/8.1-64/10/10-64/11
• Windows 10 Mobile
• Gerät mit einem freien USB Type-C™ Port und DisplayPort
Alternate Mode oder mit einem freien Thunderbolt™ 3 Port
Packungsinhalt
• USB-C™ Dockingstation
• Bedienungsanleitung
Sicherheitshinweise
• Produkt vor Feuchtigkeit schützen
• Produkt vor direkter Sonneneinstrahlung schützen
Bedienung
1. Verbinden Sie das USB-C™ Kabel der Docking Station mit
dem Computer oder dem Mobilgerät.
Hinweis: Ein freier USB Type-C™ Anschluss mit DisplayPort
Alternate Mode oder ein Thunderbolt™ 3 Port ist erforderlich.
2. Verbinden Sie die USB Geräte mit den USB 3.0 Typ-A Ports.
3. Verbinden Sie einen HDMI Monitor mit der Dockingstation.
4. Verwenden Sie ein Ethernet-Kabel, um den Gigabit-Ethernet-
Port mit dem Netzwerk zu verbinden.
5. Schließen Sie eine Stromversorgung an den USB Type-C™
Ladeanschluss an, um während des Betriebs Ihr Laptop oder
Mobilgerät aufzuladen.

-6-
Français
Conguration système requise
• Android 8.0 ou version ultérieure
• Chrome OS 71.0 ou version ultérieure
• Linux Kernel 4.9.4 ou version ultérieure
• Mac OS 10.12 ou version ultérieure
• Windows 8.1/8.1-64/10/10-64/11
• Windows 10 Mobile
• Appareil avec un port USB Type-C™ libre et le mode DisplayPort
Alternate ou avec un port Thunderbolt™ 3 libre
Contenu de l’emballage
• Station d'accueil USB-C™
• Mode d’emploi
Instructions de sécurité
• Protéger le produit contre l’humidité
• Protéger le produit contre la lumière directe du soleil
Fonctionnement
1. Connectez le câble USB-C™ de la station d'accueil à
l'ordinateur ou à l'appareil mobile.
Remarque : Un port USB Type-C™ libre avec le mode
DisplayPort Alternate ou avec un port Thunderbolt™ 3 est
requis.
2. Connectez les appareils USB aux ports USB3.0 Type-A.
3. Connecter un écran HDMI à la station d'accueil.
4. Utilisez un câble Ethernet pour raccorder le port Gigabit
Ethernet à un réseau.
5. Connectez une alimentation électrique au port de charge USB
Type-C™, pour recharger votre ordinateur portable ou votre
appareil mobile pendant son fonctionnement.

-7-
Español
Requisitos del sistema
• Android 8.0 o superior
• Chrome OS 71.0 o superior
• Linux Kernel 4.9.4 o superior
• Mac OS 10.12 o superior
• Windows 8.1/8.1-64/10/10-64/11
• Windows 10 Mobile
• Dispositivo con un puerto USB Type-C™ y modo alternativo
DisplayPort o con un puerto Thunderbolt™ 3 disponible
Contenido del paquete
• Base de acoplamiento USB-C™
• Manual del usuario
Instrucciones de seguridad
• Proteja el producto contra el polvo
• Proteja el producto contra la luz solar directa
Funcionamiento
1. Conecte el cable USB-C™ de la base de acoplamiento al
equipo o al dispositivo móvil.
Nota: Se necesita un puerto USB Type-C™ disponible con
modo alternativo DisplayPort o con un puerto Thunderbolt™ 3
2. Conecte dispositivos USB a los puertos USB3.0 Tipo-A.
3. Conecte un monitor HDMI a la estación de acoplamiento.
4. Utilice el cable Ethernet para conectar el puerto Gigabit
Ethernet a una red.
5. Conecte una fuente de alimentación al puerto de carga USB
Type-C™ para cargar el equipo portátil o el dispositivo móvil
durante el funcionamiento.

-8-
České
Systémové požadavky
• Android 8.0 nebo vyšší
• Chrome OS 71.0 nebo vyšší
• Linux Kernel 4.9.4 nebo vyšší
• Mac OS 10.12 nebo vyšší
• Windows 8.1/8.1-64/10/10-64/11
• Windows 10 Mobile
• Zařízení s volným portem USB Type-C™ a DisplayPort alternativní
mód nebo volný port Thunderbolt™ 3
Obsah balení
• USB-C™ dokovací stanice
• Uživatelská příručka
Bezpečnostní pokyny
• Chraňte produkt před vlhkostí
• Chraňte produkt před přímým slunečním světlem
Operace
1. Připojte kabel USB-C™ dokovací stanice k počítače nebo
mobilnímu zařízení.
Poznámka: Je potřeba volný port USB Type-C™ s
DisplayPortem alternativniho módu nebo s portem
Thunderbolt™ 3.
2. Připojte USB zařízení k portům USB3.0 Typ-A.
3. Připojte HDMI monitor k dokovací stanici.
4. Použijte Ethernet kabel pro připojení Gigabit Ethernet portu k
síti.
5. Připojte napájecí zdroj k napájecímu portu USB Type-C™, pro
nabíjení vašeho notebooku nebo mobilního zařízení během
provozu.

-9-
Polsku
Wymagania systemowe
• Android 8.0 lub nowszy
• Chrome OS 71.0 lub nowszy
• Linux Kernel 4.9.4 lub nowszy
• Mac OS 10.12 lub nowszy
• Windows 8.1/8.1-64/10/10-64/11
• Windows 10 Mobile
• Urządzenie z wolnym portem USB Type-C™ oraz trybem
alternatywnym DisplayPort, bądź z wolnym złączem
Thunderbolt™ 3
Zawartość opakowania
• Stacja dokująca USB-C™
• Instrukcja obsługi
Instrukcje bezpieczeństwa
• Produkt należy zabezpieczyć przed wilgocią
• Produkt należy zabezpieczyć przed bezpośrednim światłem
słonecznym
Obsługa
1. Podłącz przewód USB-C™ stacji dokującej do komputera lub
urządzenia przenośnego.
Uwaga: Wymagany jest wolny port USB Type-C™ z trybem
alternatywnym DisplayPort, bądź ze złączem Thunderbolt™ 3.
2. Podłącz urządzenia USB do portów USB 3.0 Typu-A.
3. Podłączyć monitor HDMI do stacji dokującej.
4. Używaj przewodu Ethernet, aby podłączyć złącze Ethernet
Gigabit do sieci.
5. Podłącz zasilacz sieciowy do portu ładowania USB Type-C™,
aby ładować laptopa lub urządzenie przenośne podczas jego
obsługi.

-10-
Italiano
Requisiti di sistema
• Android 8.0 o superiore
• Chrome OS 71.0 o superiore
• Linux Kernel 4.9.4 o superiore
• Mac OS 10.12 o superiore
• Windows 8.1/8.1-64/10/10-64/11
• Windows 10 Mobile
• Dispositivo con una porta USB Type-C™ disponibile e una
modalità alternativa DisplayPort o con una porta Thunderbolt™ 3
disponibile
Contenuto della confezione
• Docking station USB-C™
• Manuale utente
Istruzioni per la sicurezza
• Proteggere il prodotto dall'umidità
• Proteggere il prodotto dalla luce solare diretta
Funzionamento
1. Collegare il cavo USB-C™ della docking station al computer o
al dispositivo mobile.
Nota: È necessaria una porta USB Type-C™ disponibile
con una modalità alternativa DisplayPort o con una porta
Thunderbolt™ 3.
2. Collegare i dispositivi USB alle porte USB3.0 Tipo-A.
3. Collegare un monitor HDMI alla docking station.
4. Utilizzare un cavo Ethernet per collegare la porta Gigabit
Ethernet ad una rete.
5. Collegare un alimentatore alla porta di carica USB Type-C™
per caricare il laptop o un dispositivo mobile durante il
funzionamento.

-11-
Svenska
Systemkrav
• Android 8.0 eller högre
• Chrome OS 71.0 eller högre
• Linux Kernel 4.9.4 eller högre
• Mac OS 10.12 eller högre
• Windows 8.1/8.1-64/10/10-64/11
• Windows 10 Mobile
• Enhet med en ledig USB Type-C™-port och alternativt
DisplayPort-läge eller med en ledig Thunderbolt™ 3-port
Paketets innehåll
• USB-C™ dockningsstation
• Bruksanvisning
Säkerhetsinstruktioner
• Skydda produkten mot fukt
• Skydda produkten mot direkt solljus
Drift
1. Anslut dockningsstationens USB-C™-kabel till datorn eller
mobilenheten.
Obs! En ledig USB Type-C™-port med alternativt DisplayPort-
läge eller med en ledig Thunderbolt™ 3-port krävs.
2. Anslut USB-enheter till USB 3.0 Typ-A-portar.
3. Anslut en HDMI-skärm till dockningsstationen.
4. Använd en Ethernet-kabel för att ansluta Gigabit Ethernet-
porten till ett nätverk.
5. Anslut en strömförsörjning till USB Type-C™-laddningsporten
för att ladda din bärbara dator eller mobilenhet under
användning.

-12-
Română
Cerinte de sistem
• Android 8.0 sau superior
• Chrome OS 71.0 sau superior
• Linux Kernel 4.9.4 sau superior
• Mac OS 10.12 sau superior
• Windows 8.1/8.1-64/10/10-64/11
• Windows 10 Mobile
• Dispozitiv cu un port USB Type-C™ liber şi care acceptă modul
alternativ DisplayPort sau cu un port Thunderbolt™ 3 liber
Pachetul contine
• Staţie de andocare cu interfaţă USB-C™
• Manual de utilizare
Instrucţiuni de siguranţă
• Protejaţi produsul împotriva umidităţii
• Protejaţi produsul împotriva luminii directe a soarelui
Funcţionarea
1. Conectaţi cablul USB-C™ al staţiei de andocare la computer
sau la dispozitivul mobil.
Notă: este necesar un port USB Type-C™ liber cu modul
alternativ DisplayPort sau un port Thunderbolt™ 3 liber.
2. Conectaţi dispozitivele USB la porturile USB 3.0 Tip-A.
3. Conectați un monitor HDMI la stația de andocare.
4. Folosiţi un cablu Ethernet pentru a conecta portul Gigabit
Ethernet la o reţea.
5. Conectaţi o sursă de alimentare la portul de încărcare USB
Type-C™ pentru a încărca laptopul sau dispozitivul mobil în
timpul utilizării.

-13-
Magyar
Rendszerkövetelmények
• Android 8.0 vagy újabb
• Chrome OS 71.0 vagy újabb
• Linux Kernel 4.9.4 vagy újabb
• Mac OS 10.12 vagy újabb
• Windows 8.1/8.1-64/10/10-64/11
• Windows 10 Mobile
• Egy szabad USB Type-C™ porttal és DisplayPort váltakozó
móddal vagy egy szabad Thunderbolt™ 3 porttal rendelkező
eszköz
A csomag tartalma
• USB-C™ dokkolóállomás
• Használati utasítás
Biztonsági óvintézkedések
• Óvja a terméket a nedvességtől.
• Óvja a terméket a közvetlen napsugárzástól.
Működés
1. Csatlakoztassa a dokkolóállomás USB-C™ kábelét a
számítógéphez vagy a mobilkészülékhez.
Megjegyzés: Egy szabad USB Type-C™ port szükséges
DisplayPort váltakozó móddal vagy Thunderbolt™ 3 porttal.
2. Csatlakoztass az USB-eszközöket az A-típusú USB 3.0-s
portokba.
3. Csatlakoztasson egy HDMI monitort a dokkoló egységhez.
4. Csatlakoztassa a Gigabit Ethernet-portot egy hálózathoz egy
Ethernet-kábel segítségével.
5. Csatlakoztasson egy tápegységet a USB Type-C™
töltőporthoz, amivel feltöltheti a laptopját vagy mobilkészülékét
használat közben.

-14-
Hrvatski
Preduvjeti sustava
• Android 8.0 ili noviji
• Chrome OS 71.0 ili noviji
• Linux Kernel 4.9.4 ili noviji
• Mac OS 10.12 ili noviji
• Windows 8.1/8.1-64/10/10-64/11
• Windows 10 Mobile
• Uređaj sa slobodnim USB Type-C™ priključkom i alternativnim
DisplayPort načinom rada ili slobodnim Thunderbolt™ 3
priključkom
Sadržaj pakiranja
• USB-C™ priključna stanica
• Korisnički priručnik
Sigurnosne upute
• Zaštitite proizvod od vlage
• Zaštitite proizvod od izravne sunčeve svjetlosti
Rad
1. Priključite USB-C™ kabel priključne stanice na računalo ili
mobilni uređaj.
Napomena: Potrebni su slobodni USB Type-C™ priključak uz
alternativni DisplayPort način rada ili slobodni Thunderbolt™ 3
priključak.
2. Priključite USB uređaje na USB 3.0 Tipa-A priključke.
3. Spojite HDMI monitor na priključnu stanicu.
4. Priključite Ethernet kabel u Gigabit Ethernet priključak za
spajanje na mrežu.
5. Za punjenje prijenosnog računala ili mobilnog uređaja tijekom
rada priključite izvor napajanja na USB Type-C™ priključak za
punjenje.

-15-
ελληνικά
Απαιτήσεις συστήματος
• Android 8.0 ή νεότερο
• Chrome OS 71.0 ή νεότερο
• Linux Kernel 4.9.4 ή νεότερο
• Mac OS 10.12 ή νεότερο
• Windows 8.1/8.1-64/10/10-64/11
• Windows 10 Mobile
• Συσκευή με μια ελεύθερη θύρα USB Type-C™ και εναλλακτική
λειτουργία DisplayPort ή με μια ελεύθερη θύρα Thunderbolt™ 3
Περιεχόμενα συσκευασίας
• Σταθμός αγκύρωσης USB-C™
• Εγχειρίδιο χρήστη
Οδηγίες ασφάλειας
• Προστατεύστε το προϊόν από την υγρασία
• Προστατεύστε το προϊόν από την άμεση ηλιακή ακτινοβολία
Λειτουργία
1. Συνδέστε το καλώδιο USB-C™ του σταθμού αγκύρωσης στον
υπολογιστή ή τη φορητή συσκευή.
Σημείωση: Απαιτείται μια ελεύθερη θύρα USB Type-C™ με
εναλλακτική λειτουργία DisplayPort ή μια θύρα Thunderbolt™ 3.
2. Συνδέστε τις συσκευές USB στις θύρες USB3.0 τύπου-A.
3. Συνδέστε μια οθόνη HDMI στον σταθμό σύνδεσης.
4. Χρησιμοποιήστε ένα καλώδιο Ethernet για να συνδέσετε μια
θύρα Gigabit Ethernet σε ένα δίκτυο.
5. Συνδέστε μια τροφοδοσία στη θύρα φόρτισης USB Type-C™
για να φορτίσετε τον φορητό υπολογιστή ή τη συσκευή σας
κατά τη διάρκεια της λειτουργίας.

Declaration of conformity
Products with a CE symbol fulll the EMC directive (2014/30/EU)
and RoHS directive (2011/65/EU+2015/863+2017/2102), which
were released by the EU-comission.
The declaration of conformity can be downloaded here:
https://www.delock.de/produkte/G_87742/merkmale.html
WEEE-notice
The WEEE (Waste Electrical and Electronic Equipment)-directive,
which became e󰀨ective as European law on February 13th 2003,
resulted in an all out change in the disposal of disused electro
devices. The primarily purpose of this directive is the avoidance
of electrical waste (WEEE) and at the same time the support of
recycling and other forms of recycling in order to reduce waste.
The WEEE-logo on the device and the package indicates that the
device should not be disposed in the normal household garbage.
You are responsible for taking the disused electrical and electronical
devices to a respective collecting point. A separated collection
and reasonable recycling of your electrical waste helps handling
the natural resources more economical. Furthermore recycling
of electrical waste is a contribution to keep the environment and
thus also the health of men. Further information about disposal of
electrical and electronical waste, recycling and the collection points
are available in local organizations, waste management enterprises,
in specialized trade and the producer of the device.
EU Import: Tragant GmbH, Beeskowdamm 13/15, 14167 Berlin, Germany
Cet appareil
se recycle
FR À DÉPOSER
EN MAGASIN À DÉPOSER EN DÉCHÈTERIE
OU
Points de collecte sur www.quefairedemesdechets.fr
