Dru ART 2-01 User guide

INSTALLATIEVOORSCHRIFT EN GEBRUIKERSHANDLEIDING NL/BE
INSTRUCTIONS FOR INSTALLATION AND OPERATION GB/IE
INSTALLATIONSVORSCHRIFT UND GEBRAUCHSANWEISUNG DE/AT/BE/LU/CH
INSTRUCTIONS D’INSTALLATION ET MODE D’EMPLOI FR/BE/LU/CH
NORME PER L’INSTALLAZIONE E INSTRUZIONE PER L’USO IT
MANUAL DE INSTALACIÓN Y GUÍA DEL USUARIO ES
ART 2-01
ART 3-01
ART 4-01
ART 5-01
ART 6-01
ART 8-02
ART 10-02
Bewaar dit document zorgvuldig
Please retain this document carefully
Bewahren Sie dieses Dokument sorgfältig auf
Conservez soigneusement cette notice
Conservare con cura uesto manuale dell’utente
Guarde cuidadosamente esta guía para el usuario
957.883.00
DRU VERWARMING B.V.
HOLLAND

ART
Nederlands
1
INHOUD
Woord vooraf.......................................................................2
Uitpakken...............................................................................2
Aansluiten...............................................................................2
Installatievoorschrift ............................................................2
Gassoort.................................................................................2
Belangrijk................................................................................2
Algemeen................................................................................2
Installatie aan een wand van onbrandbaar materiaal...2
De standaard geveldoorvoer.............................................2
Installatie van de standaard geveldoorvoer ...................2
De geveldoorvoer met telescopische inlaatpijp............3
Installatie van de geveldoorvoer met
telescopische inlaatpijp........................................................3
Bevestiging van de montageplaat......................................3
Installatie aan een wand van brandbaar materiaal........3
Installatie van het binnenwerk ..........................................3
Aansluiting van de gastoevoer...........................................4
In bedrijf stellen....................................................................4
Kleinstand...............................................................................4
Waakvlambrander................................................................4
Plaatsen van de mantel........................................................4
Gebruikershandleiding ........................................................5
Ontsteken ..............................................................................5
Temperatuur regelen ..........................................................5
Uitschakelen ..........................................................................5
Belangrijk................................................................................5
Eco control pack ..................................................................5
Algemene opmerkingen......................................................6
Onderhoud en reiniging .....................................................6
Verkleuring van wanden en plafonds...............................6
Eerste maal stoken...............................................................6
Extra bescherming ...............................................................6
Afdanken.................................................................................6
Garantie..................................................................................6
Ombouwinstructies .............................................................7
Technische gegevens ...........................................................8
INHOUD
CE-VERKLARING
Hierbij verklaren wij dat het door DRU uitgebrachte gasverwarmingstoestel door zijn ontwerp en bouwwijze voldoet aan
de essentiële eisen van de Gastoestellenrichtlijn.
Product: gasverwarmingstoestel
Type: Art 2-01, 3-01, 4-01, 5-01, 6-01, 8-02, 10-02
Van toepassing zijnde EG-richtlijnen: 2009/142/EC
Toegepaste geharmoniseerde normen: NEN-EN-613 NEN-EN-613/AI
Door bedrijfsinterne maatregelen is gewaarborgd dat seriematig geproduceerde toestellen aan de essentiële eisen van
de van kracht zijnde EG-richtlijnen en de daarvan afgeleide normen voldoen. Deze verklaring verliest haar geldigheid als
zonder schriftelijke toestemming van DRU wijzigingen aan het toestel worden aangebracht. U kunt een kopie van het
keuringscertificaat downloaden via www.druservice.com.
Algemeen directeur
Postbus 1021, 6920 BA Duiven
Ratio 8, 6921 RW Duiven
www.dru.nl

Woord vooraf
Geachte klant,
Vriendelijk bedankt voor de aankoop van dit DRU
product. Onze producten zijn ontwikkeld en gefabriceerd
volgens de hoogst mogelijke kwaliteits-, prestatie- en
veiligheidseisen. Hierdoor kunt u rekenen op jarenlang
probleemloos gebruiksplezier.
In dit boekje vindt u instructies voor installatie en gebruik
van uw nieuwe toestel. Lees de instructies en gebruikers-
handleiding goed door, zodat u zich vertrouwd maakt met
het toestel. Wilt u meer ondersteuning, neem dan contact
op met uw leverancier.
Uitpakken
Wanneer u klaar bent met uitpakken, dient de verpakking
via de reguliere weg te worden afgevoerd.
Aansluiten
Dit toestel dient te worden aangesloten door een bevoegd
installateur.
INSTALLATIEVOORSCHRIFT
Gassoort
Dit toestel is bestemd voor het land en geschikt voor de
gassoort dat is vermeld op de typeplaat.Controleer of de
gassoort en de gasdruk ter plaatse overeenkomen met de
vermelding op het typeplaatje. Houdt u aan de gasinstallatie-
voorschriften en eventuele plaatselijke voorschriften. Het
toestel dient door een bevoegd installateur te worden
aangesloten.
Om een toestel geschikt voor aardgas te laten werken
op propaan dient het omgebouwd te worden door een
bevoegd installateur. Een ombouwset is via hem te bestel-
len.
Belangrijk
• Zorg ervoor dat evt. overgordijnen of andere brandbare
materialen minstens 50 cm van het toestel verwijderd zijn.
• Let op! Aanraking van hete delen kan brandblaren veroor-
zaken!
• Het toestel dient door een erkend installateur
geïnstalleerd te worden.
• Het plaatsen van een z.g. stoffilter op of onder de mantel
is niet toegestaan.
• Natte kleding, handdoeken e.d. niet op de kachel te
drogen hangen!
Algemeen
Het toestel kan zowel aan een wand van onbrandbaar
materiaal (b.v. steen of beton), als aan een wand van
brandbaar materiaal (b.v. hout) geïnstalleerd worden.
Art 2-01,3-01 en 4-01 op propaan (G31) zijn plaatsbaar in
mobiele wagens mits voldaan wordt aan het volgende:
• Wanneer het toestel in bedrijf is moet de wagen stil staan;
• Wanneer het mobiele-wagen-trekkende voertuig wordt
gevuld met brandstof moet het toestel uit;
• Bij glas breuk schakel het toestel uit en neem contact
met een installateur op;
• Bij gaslek schakel het toestel uit en tevens de gas toe-
voer kraan en neem contact met een installateur op;
• Rookgasafvoer dient ten alle tijden vrij gehouden te worden.
Installatie aan een wand van onbrandbaar
materiaal (fig. 7, 9, 11, blz. 50-52)
De modellen ART 2-01, 3-01 en 4-01 kunnen alleen han-
gend geïnstalleerd worden, de modellen ART 5-01, 6-01,
8-02 en 10-02 kunnen zowel hangend als staand worden
geïnstalleerd. Houd er rekening mee dat boven het toe-
stel minimaal 1 meter vrij ruimte nodig is voor voldoende
warmteafvoer. Bij staande installatie dient de montageplaat
(2) met de onderzijde op de vloer te staan, dit is de mini-
male afstand (maat F, fig. 7, 9, 11, blz. 50-52) van het hart
van de muurdoorvoer tot aan de vloer.
Voor het aftekenen van de muurdoorvoering kan de
montageplaat (2) als mal worden gebruikt. Om de mantel
om het binnenwerk te kunnen hangen moet men rekening
houden dat tussen een eventuele vensterbank en het toe-
stel een vrije ruimte van minimaal 25 mm noodzakelijk is.
De minimale benodigde vrije installatie hoogten (maat Y)
van de verschillende modellen zijn verwerkt in de tabel op
blz. 53.
De standaard geveldoorvoer
Maak een horizontaal gat in de muur met een diameter
van ø E voor doorvoering van de inlaatpijp. Zorg er voor
dat de muurdoorvoer ongeveer 2º op afschot ligt.
De standaard geveldoorvoer is geschikt voor wanddiktes
van 50-330 mm en de standaard verlengde doorvoer voor
wanddiktes van 50-600 mm. Afhankelijk van de wanddikte
dienen de in- en uitlaatpijp op lengte te worden gemaakt n.l.
Lengte inlaatpijp Lengte uitlaatpijp
ART 2-01 wanddikte + 20mm wanddikte + 40mm
ART 3-01, 4-01 wanddikte + 20mm wanddikte + 30mm
ART 5-01, 6-01 wanddikte + 20mm wanddikte + 70mm
ART 8-02,10-02 wanddikte + 20mm wanddikte + 35mm
De aan het muurrooster gemonteerde trekstangen kunnen
na montage van de geveldoorvoer worden ingekort.
Installatie van de standaard geveldoorvoer
(fig. 1, 3, 5, blz. 49/50)
Schuif de op lengte gemaakte inlaatpijp (1) door de
montageplaat (2) en zorg daarbij dat de felsnaad tegenover
het merkteken (45˚ links boven) in de montageplaat zit.
Schuif de afdichtring (3) en de muurring (4) om de inlaat-
pijp en let daarbij op de volgorde. (zie figuur). Neem het
geheel en schuif de inlaatpijp in de muuropening.
INSTALLATIE VOORSCHRIFT
2

ART
Nederlands
De montageplaat aandrukken tot tegen de wand.
De inlaatpijp terugdrukken zodanig dat het pijpeinde gelijk
ligt met de omgezette rand van de montageplaat.
Plaats vanaf de buitenzijde het muurrooster met de daar-
aan gemonteerde trekstangen in de inlaatpijp. De trek-
stangen iets naar buiten buigen zodat deze licht klemmen
in de inlaatpijp waardoor het rooster op z’n plaats blijft.
Het merkteken “Top” boven houden bij het plaatsen van
het muurrooster. Schuif de twee bevestigingsbeugels (5)
over de trekstangen (6) en zorg er daarbij voor dat de
bevestigingsbeugels om de omgehaalde rand van de mon-
tageplaat haken. Moeren aanbrengen op de trekstangen
en handvast aandraaien. De bevestigingsbeugels op de
horizontale hartlijn van de inlaatpijp plaatsen. Zie ook de
merktekens in de montageplaat.
De geveldoorvoer met telescopische inlaatpijp
Deze is geschikt voor wanddiktes van 250 - 440 mm zon-
der inkorten van de inlaatpijpdelen. Door de pijpdelen in
te korten is deze geveldoorvoer geschikt te maken voor
wanddiktes van 70 tot 250 mm. De uitlaatpijp dient op
lengte te worden gemaakt volgens onder standaard gevel-
doorvoer tabel. De aan het muurrooster gemonteerde
trekstangen kunnen na montage van de geveldoorvoer
worden ingekort.
Indien voor wanddiktes van 70 tot 250 mm de telescopi-
sche inlaatpijp wordt toegepast dienen beide pijpdelen te
worden ingekort n.l.:
• het inlaatpijpdeel aan de muurroosterzijde gelijk aan de
wanddikte
• het pijpdeel aan de toestelzijde op een lengte = de wand-
dikte - 20 mm.
LET OP: de pijpdelen niet afknippen aan de zijde waar
de bevestigingsbeugeltjes zijn aangebracht.
Installatie van de geveldoorvoer met telesco-
pische inlaatpijp (fig. 1, 3, 5, blz. 49/50)
Breng het muurrooster met de daaraan gemonteerde
inlaatpijphelft van buitenaf in de gemaakte muuropening
met “Top” naar boven bij het plaatsen van het muur-
rooster. Schuif de andere helft van de inlaatpijp door de
montageplaat (2) en zorg daarbij dat de ingelaste beves-
tigingsbeugels (5) op de horizontale hartlijn liggen (zie
de merktekens in de montageplaat) en om de omgezette
montageplaatrand haken.
Breng de afdichtring (3) en de muurring (4) aan om de
inlaatpijp helft (Zie de figuur voor de juiste volgorde).
Neem het geheel en schuif de inlaatpijp helft van bin-
nenuit door de gemaakte muuropening in het reeds
aangebrachte inlaatpijp deel. Zorg daarbij dat de twee
trekstangen (6) door de bevestigingsbeugels (5) steken.
De montageplaat aandrukken tot tegen de wand. Breng
de moeren aan op de trekstangen (6) en zet deze tegen
de bevestigingsbeugels (5) handvast.
Bevestiging van de montageplaat
(fig. 1, 3, 5, blz. 49/50)
Let op: stel de montageplaat (2) waterpas, zorg ervoor
dat de inlaatpijp naar buiten toe afloopt (1cm op 1 m)
en dat het muurrooster recht tegen de buitenmuur ligt.
Eventueel condenswater zal dan nooit in het toestel kun-
nen lopen.• Draai de moeren op de trekstangen vast.
• Zaag of knip de trekstangen af zodat deze niet buiten de
bevestigingsbeugels (5) uitsteken.
• Boor het gat voor de plug / keilmoer (7).
• Breng de plug / keilmoer aan in de muur.
• Bevestig de montageplaat m.b.v. de schroef / bout (8),
incl. sluitring (9).
Installatie aan een wand van brandbaar
materiaal (fig. 8, 10, 12, blz. 51/52)
Wanneer het toestel aan een wand van brandbaar
materiaal wordt geïnstalleerd dient de wanddoorvoer als
volgt te worden uitgevoerd.
• Maak ter plaatse van de doorvoering een vierkante open-
ing in de wand (maat M).
• Bij samendrukbare wanden de ruimte rondom goed
opvullen zodat de wand niet kan worden ingedrukt.
• De bout / schroef (8) vervangen door b.v. een hout-
draadbout.
• Plaats aan de kamerzijde tussen de montageplaat (2) en
de wand stralingsplaat 14.
• Bevestig aan de buitenzijde van de wand m.b.v.
4 schroeven (16) siluminplaat 15.
De stralingsplaat 14 en siluminplaat 15 zijn samen verpakt
en te bestellen bij uw leverancier. De montage van de
muurdoorvoer is verder zoals hiervoor beschreven.
N.B. Voor de berekening van de lengte van de in- en uit-
laatpijp dient ook de dikte van siluminplaat 15 te worden
meegeteld.
Installatie van het binnenwerk
(fig. 2, 4, 6, blz. 49/50)
Schuif de op lengte gemaakte uitlaatpijp in de rooster-
opening. Schuif de twee siliconen rubber tulen (verpakt
bij het glaswolkoord) over de bouten (10) en in de gaten
van de achterplaat.
Neem het binnenwerk en zet deze met de onderrand op
de twee steunen van de montageplaat. Houd het binnen-
werk in evenwicht en schuif de uitlaatpijp een klein stukje
in de uitlaatopening van het binnenwerk ter ondersteu-
ning. Schuif nu het binnenwerk tegen de montageplaat en
zorg er daarbij voor dat de omgezette montageplaatrand
in de inlaatbus op de achterzijde van het binnenwerk valt
en de bouten (10) door de beugels (11) steken. Moeren
en sluitringen op de bouten (10) aanbrengen en vast
aandraaien tot tegen de aanslag. Daarna de draadstang
(12) in de beugel (13) schuiven. Moer met sluitring op de
draadstang (12) aanbrengen en aandraaien tot het binnen-
werk parallel met de wand staat.
INSTALLATIE VOORSCHRIFT
3

N.B. Wanneer gemakkelijk toegankelijk, b.v. op de begane
grond, kan de uitlaatpijp ook van buitenaf worden aange-
bracht nadat de roosterbinnenplaat en de korf zijn gede-
monteerd.
Bij de ART 3-01 en 4-01 moet na de montage van het bin-
nenwerk de thermostaatvoeler aangebracht worden in de
voelhouder rechts onder op de achterzijde van de monta-
geplaat.
Aansluiting van de gastoevoer
Voor de verschillende typen gevelkachels gelden
onderstaande aansluitingen:
• ART 2-01, 5-01, 6-01, 8-02, 10-02 3/8” binnendraad
• ART 3-01, 4-01 3/8” buitendraad
Indien de toevoerleiding door de achterplaat het toestel
binnenkomt moet men het plaatje uitdrukken. Gebruik in
de toevoerleiding een gekeurde aansluitkraan met koppe-
ling (voor Belgie moet deze B.G.V. gekeurd zijn). De aan-
sluitkraan met koppeling dient buiten de mantel te worden
geplaatst. Verder geldt:
• Ontlucht de toevoerleiding voordat het toestel wordt
vastgekoppeld.
• De bedieningskraan mag niet verdraaid worden bij het
aansluiten aan de gastoevoerleiding.
• Vermijd spanningen op de bedieningskraan en leidingen.
• Controleer de aansluitingen op gasdichtheid.
In bedrijf stellen
Het toestel is door de fabriek ingericht voor de gassoort
zoals op het typeplaatje is aangegeven.
De thermostaat regelt modulerend tussen ,volstand” en
,kleinstand” en bij een geringe warmtebehoefte in twee
posities, n.l. ,kleinstand” of ,uit”. Hierbij blijft de waakvlam
steeds branden. De kleinstand kan alleen worden gecon-
troleerd wanneer de kamertemperatuur hoger is dan ca.
15° C (60° F).
Kleinstand
De kleinstand is ingesteld op ± 20 % van het volverbruik.
De kleinstandschroef is geheel ingedraaid en voorzien van
de juiste kleinstandboring. Deze is niet instelbaar.
Waakvlambrander
De waakvlambrander heeft bij levering het juiste verbruik
d.m.v. een spuitstuk dat zich in de waakvlambrander bevindt.
De waakvlambrander behoeft niet te worden ingesteld.
Plaatsen van de mantel
Hang de mantel aan de bovenzijde over de achterplaat en
zorg daarbij dat de mantelhaken in de uitsparingen van de
achterplaat en bedieningsknoppen in de eventueel daar-
voor bestemde mantelopening vallen.
4
INSTALLATIE VOORSCHRIFT

ART
Nederlands
GEBRUIKERSHANDLEIDING
Ontsteken
De ontsteekknop A heeft drie standen namelijk:
O stand knop wijst naar O
Waakvlamstand knop wijst naar
Vol stand knop wijst naar
Draai de Ontsteekknop vanaf O stand linksom,
tevens goed indrukken en doordraaien naar de
waakvlamstand . Door het draaien aan de knop wordt
de waakvlambrander door een elektrische vonk ontsto-
ken. Als de waakvlam brandt, de knop nog ca 10 sec.
ingedrukt houden en dan loslaten. De waakvlambrander
is zichtbaar aan de zijkant achter het glasraam. Als de
waakvlam niet in één keer ontsteekt, kan bovenstaande
handeling meteen herhaald worden door met ingedrukte
knop terug te draaien richting O en weer linksom richting
waakvlamstand. Na het loslaten van de ansteekknop moet
de waakvlam blijven branden. De aansteekknop vervolgens
verder draaien naar volstand . Afhankelijk van thermos-
taatknop B zal de hoofdbrander ontstoken worden.
Temperatuur regelen
De stand van de thermostaatknop B bepaalt de
temperatuur in de kamer. Stand 6 geeft de hoogste
temperatuur en stand 1 de laagste. De thermostaat regelt
modulerend tussen “volstand” en “kleinstand” van de
brander. De thermostaat houdt de kamer automatisch op
de gewenste ingestelde temperatuur.
Uitschakelen
Draai de ontsteekknop A terug naar de Waakvlamstand
(symbool ), alleen de waakvlam blijft branden. Om het
toestel volledig uit te zetten drukt u vervolgens knop A in
en draait hem terug naar stand O.
Belangrijk
Een ingebouwde veiligheidsvergrendeling treedt in werking
wanneer het toestel op ,,UIT” (stand O) wordt gezet.
Wacht daarom 5 minuten alvorens het toestel opnieuw
te ontsteken. Probeer binnen deze tijd niet de aansteek-
knop in te drukken, daar deze door de veiligheids-
vergrendeling geblokkeerd is. Forceer de knop niet,
omdat het mechanisme dan kan worden beschadigd.
Eco control pack
Voor dit toestel is een los verkrijgbare “Eco control pack”
met afstandsbediening beschikbaar. Het “Eco control pack”
is nodig om het optimale uit uw toestel te halen.
Bij deze set zit een ontvanger, plaats deze in het daarvoor
bestemde bakje.
Art 2-01: Het bakje bevindt zich links van het gasregelblok.
Art 3-01, 4-01, 5-01, 6-01, 8-02, 10-02: Het bakje bevindt
zich Onder het gasregelblok.
Voorkom dat de kabels tegen de hete delen van het bin-
nenwerk aankomen.
GEBRUIKERSHANDLEIDING
5
GEBRUIKERSHANDLEIDING
Ontsteken
De ontsteekknop A heeft drie standen namelijk:
O stand knop wijst naar O
Waakvlamstand knop wijst naar
Vol stand knop wijst naar
Draai de Ontsteekknop vanaf O stand linksom,
tevens goed indrukken en doordraaien naar de
waakvlamstand . Door het draaien aan de knop
wordt de waakvlambrander door een elektrische
vonk ontstoken. Als de waakvlam brandt, de knop
nog ca 10 sec. ingedrukt houden en dan loslaten.
De waakvlambrander is zichtbaar aan de zijkant
achter het glasraam. Als de waakvlam niet in één
keer ontsteekt, kan bovenstaande handeling
meteen herhaald worden door met ingedrukte
knop terug te draaien richting O en weer linksom
richting waakvlamstand. Na het loslaten van de
ansteekknop moet de waakvlam blijven branden.
De aansteekknop vervolgens verder draaien naar
volstand . Afhankelijk van thermostaatknop B zal
de hoofdbrander ontstoken worden.
Temperatuur regelen
De stand van de thermostaatknop B bepaalt de
temperatuur in de kamer. Stand 6 geeft de hoogste
temperatuur en stand 1 de laagste. De thermostaat
regelt modulerend tussen “volstand” en
“kleinstand” van de brander. De thermostaat
houdt de kamer automatisch op de gewenste
ingestelde temperatuur.
Uitschakelen
Draai de ontsteekknop A terug naar de
Waakvlamstand (symbool ), alleen de waakvlam
blijft branden. Om het toestel volledig uit te zetten
drukt u vervolgens knop A in en draait hem terug
naar stand O.
Belangrijk
Een ingebouwde veiligheidsvergrendeling treedt in
werking wanneer het toestel op ,,UIT” (stand O)
wordt gezet. Wacht daarom 5 minuten alvorens
het toestel opnieuw te ontsteken. Probeer binnen
deze tijd niet de aansteekknop in te drukken, daar
deze door de veiligheidsvergrendeling geblokkeerd
is. Forceer de knop niet, omdat het mechanisme
dan kan worden beschadigd.
Eco control pack
Voor dit toestel is een los verkrijgbare “Eco control
pack” met afstandsbediening beschikbaar. Het
“Eco control pack” is nodig om het optimale uit uw
toestel te halen.
Bij deze set zit een ontvanger, plaats deze in het
daarvoor bestemde bakje.
Art 2-01: Het bakje bevindt zich links van het
gasregelblok.
Art 3-01, 4-01, 5-01, 6-01, 8-02, 10-02: Het bakje
bevindt zich Onder het gasregelblok.
Voorkom dat de kabels tegen de hete delen van
het binnenwerk aankomen.

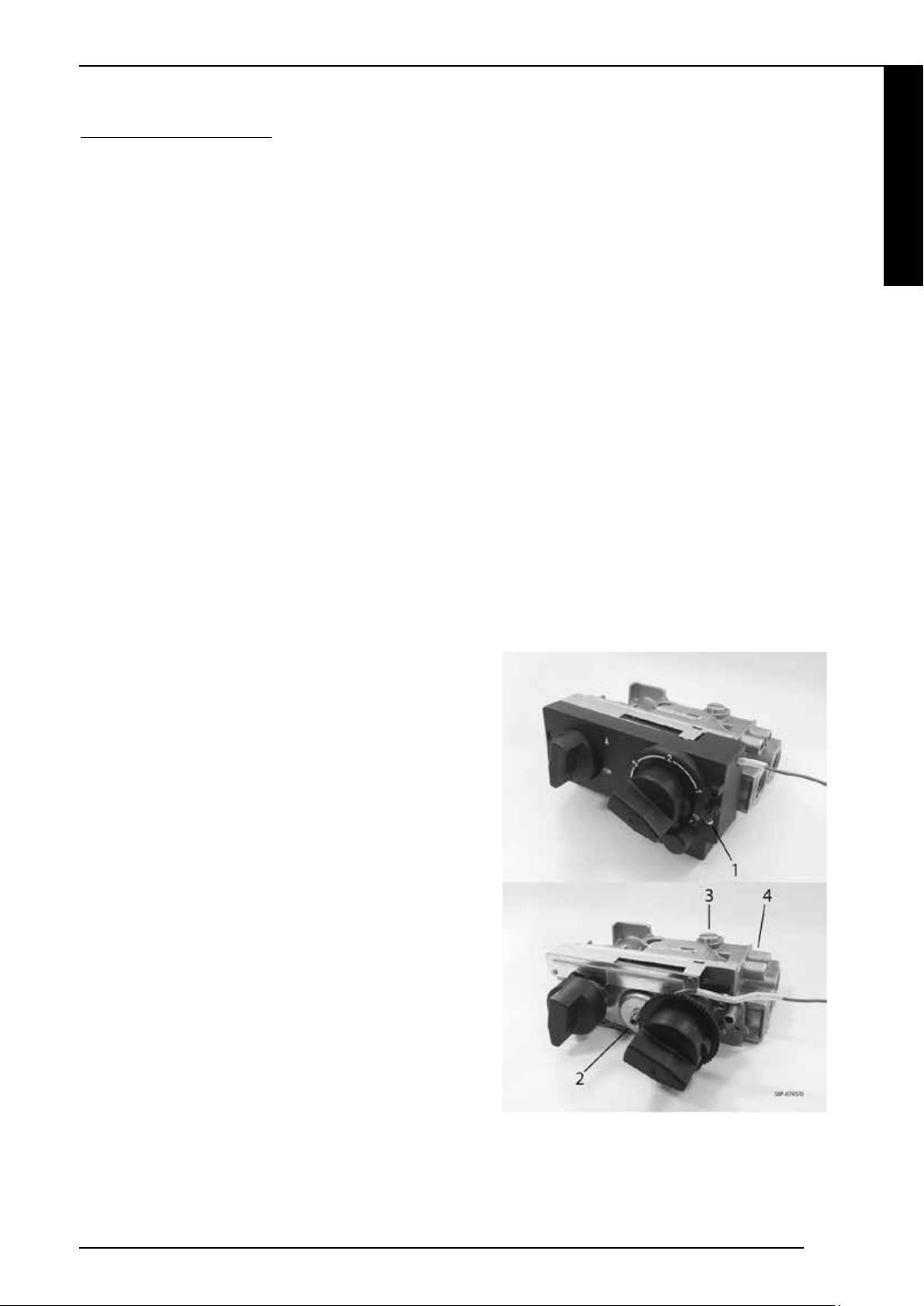

1
6
2
3
4
5
A
B
38P-0744/0

ALGEMENE OPMERKINGEN
Art 2-01,3-01 en 4-01 op propaan (G31) zijn
plaatsbaar in mobiele wagens mits voldaan
wordt aan het volgende:
• Wanneer het toestel in bedrijf is moet de wagen stil staan;
• Wanneer het mobiele-wagen-trekkende voertuig wordt
gevuld met brandstof moet het toestel uit;
• Bij glas breuk schakel het toestel uit en neem contact
met een installateur op;
• Bij gaslek schakel het toestel uit en tevens de gas toe-
voer kraan en neem contact met een installateur op;
• Rookgasafvoer dient ten alle tijden vrij gehouden te worden.
Onderhoud en reiniging
Uw toestel dient eenmaal per jaar door een gekwalificeerd
bedrijf te worden gecontroleerd, en waar nodig, hersteld
of gereinigd. De controle en het onderhoud dient in ieder
geval een goede en veilige werking van het toestel te
omvatten. U kunt hiervoor gebruik maken van uw gasin-
stallateur of een gespecialiseerd onderhoudsbedrijf. Het
verdient aanbeveling om vóór en tijdens het stookseizoen
het toestel enkele malen stofvrij te maken. Bij het reinigen
van de mantel geen bijtende of schurende middelen gebrui-
ken. Lakbeschadigingen, bijvoorbeeld door het plaatsen van
voorwerpen op of tegen de mantel, vallen buiten de garan-
tie.
Let op: Bij het vervangen van het thermokoppel moet
de wartel in het gasregelblok handvast gedraaid worden,
waarna deze met een steeksleutel een kwartslag aange-
draaid moet worden.
Verkleuring van wanden en plafonds
Bruinverkleuring is een vervelend probleem en is moeilijk
op te lossen. Bruinverkleuring kan worden veroorzaakt
door onder andere stofverbranding veroorzaakt door te
weinig ventilatie, door het roken van sigaretten of het
branden van kaarsen.
Deze problemen kunnen worden voorkomen door:
Het vertrek waar het toestel zich bevind goed te ventile-
ren. Een goede richtlijn hiervoor is:
Bij nieuwbouw : 3.24 m3/ uur per m2
vloeroppervlak van een vertrek.
Bij bestaande bouw : 25.20 m3/ uur voor een vertrek.
Maak zo weinig mogelijk gebruik van kaarsen en olielamp-
jes en houd het verbrandingslontje zo kort mogelijk. Deze
“sfeerbrengers” zorgen voor aanzienlijke hoeveelheden
vervuilde en ongezonde roetdeeltjes in uw woning. Rook
van sigaretten en sigaren bevat o.a. teerstoffen die bij
verhitting eveneens op koudere en vochtige muren zullen
neerslaan. Bij een nieuw gemetselde schouw of na een ver-
bouwing wordt aanbevolen minimaal 6 weken te wachten
voordat men gaat stoken, het bouwvocht moet namelijk
geheel verdwenen zijn uit wanden, vloer en plafond.
Eerste maal stoken
Tijdens de eerste maal stoken kan er een onaangename
geur ontstaan, die wordt veroorzaakt door het uitdampen
van de lak. Dit verdwijnt na enkele uren. Daarom raden
wij u aan het toestel de eerste maal op de hoogste stand
te stoken terwijl u tevens het vertrek waarin de kachel
staat goed ventileert.
Extra bescherming
Indien het toestel in een vertrek geïnstalleerd wordt waar
jonge kinderen of hulpbehoevende mensen zonder toe-
zicht verblijven, is het wenselijk het toestel af te schermen.
Afdanken
Indien u het toestel vervangt of verwijdert, moet u het
toestel via de reguliere weg afvoeren. Voordat tot demon-
tage wordt overgegaan eerst de aansluitkraan met kop-
peling dichtdraaien. De koppeling tussen aansluitkraan
en toestel losdraaien. Het gehele toestel kan nu worden
gedemonteerd en afgevoerd.
Garantie
De garantie op uw DRU toestel wordt verleend via uw
leverancier. In geval van storingen dient u altijd met hem
contact op te nemen. Uw leverancier zal DRU inschakelen
indien hij dit noodzakelijk acht. De fabrieksgarantie op uw
toestel bedraagt 2 jaar na datum van aankoop.
ALGEMENE OPMERKINGEN
6

ART
Nederlands
OMBOUWINSTRUCTIES
7
OMBOUWINSTRUCTIES
De ombouw moet worden uitgevoerd door een erkende
installateur.
1. Sluit de gastoevoerleiding af.
2. Verwijder de mantel.
Wanneer de rechterkant van het toestel moeilijk bereikbaar
is:
3. Ontkoppel de gastoevoerleiding.
4. Haal het toestel van de wand.
Verwisselen van de onderdelen:
Art 2-01, 3-01, 4-01, 5-01, 6-01, 8-02, 10-02
5. Waakvlamspuitstuk
Draai de waakvlam-wartel aan het eind van de
waak-vlamleiding los, trek de waakvlam-leiding met
tonnetje uit de waak-vlambrander en verwijder het
waakvlamspuitstuk. Plaats nieuw waak-vlamspuitstuk en
draai de waakvlam-wartel van de waakvlamleiding stevig
aan.
Art 2-01
6. Hoofdbranderspuitstuk
Draai de wartel rond het spuitstuk los. Draai ook
de wartel in het gasregelblok enkele slagen los. Trek
vervolgens de toevoergasbuis uit het spuitstuk en draai
deze weg van het spuitstuk. Draai met een steeksleutel
het knietje en het spuitstuk uit de brander, verwijder het
spuitstuk uit het knietje en plaats het nieuwe spuitstuk.
Sluit tenslotte de onderdelen in omgekeerde volgorde
weer aan.
Art 3-01, 4-01, 5-01, 6-01, 8-02, 10-02
6. Hoofdbranderspuitstuk
Draai de wartel rond het spuitstuk los. Draai ook
de wartel in het gasregelblok enkele slagen los. Trek
vervolgens de toevoergasbuis uit het spuitstuk en draai
deze weg van het spuitstuk. Draai met een steeksleutel
het spuitstuk uit de brander en plaats het nieuwe
spuitstuk. Sluit tenslotte de onderdelen in omgekeerde
volgorde weer aan.
Art 2-01, 3-01, 4-01, 5-01, 6-01, 8-02, 10-02
7. Kleinstelspuitstuk
Indien nodig schroef het gasregelblok van het toestel.
Draai het kleinstelspuitstuk (3) uit het gasregelblok.
Plaats het nieuwe kleinstelspuitstuk en draai het goed
vast.
Art 2-01, 3-01, 4-01, 5-01, 6-01, 8-02, 10-02
8. Instellen van de branderdruk
Koppel de gastoevoerleiding weer aan het toestel en
open de gastoevoer van het nieuwe gas. Het gasregelblok
heeft een druk meetpunt, waarmee de branderdruk
eenvoudig met een manometer gecontroleerd kan
worden. Draai de drukmeetpuntschroef (4) los en sluit
de manometer aan.
Voor ombouw naar propaan of aardgas moet de
branderdruk met de drukregelschroef (2) worden
ingesteld, de branderdruk is te vinden in de technische
gegevens. Drukregelschroef (2) bevind zich achter het
kapje op het gasregelblok. Dit kapje kan verwijderd
worden door schroef (1) uit te draaien en de lip aan de
linkerzijde met behulp van een schroevendraaier los te
klikken.
Ontsteek de waakvlam. Zet de thermostaat op de
hoogste stand en stel de branderdruk. in volgens de
tabel. Zet de brander weer uit, verwijder de manometer
en draai drukmeet puntschroef weer aan. Plaats het kapje
weer terug op het gasregelblok.
Art 2-01, 3-01, 4-01, 5-01, 6-01, 8-02, 10-02
9. Plak tenslotte de nieuwe typeplaat. Plaats de mantel terug
over het toestel.
OMBOUWINSTRUCTIES
De ombouw moet worden uitgevoerd door een
erkende installateur.
1. Sluit de gastoevoerleiding af.
2. Verwijder de mantel.
Wanneer de rechterkant van het toestel moeilijk
bereikbaar is:
3. Ontkoppel de gastoevoerleiding.
4. H aal het toestel van de wand.
Verwisselen van de onderdelen:
Art 2-01, 3-01, 4-01, 5-01, 6-01, 8-02, 10-02
5. Waakvlamspuitstuk
Draai de waakvlam-wartel aan het eind van de
waak-vlamleiding los, trek de waakvlam-leiding
met tonnetje uit de waak-vlambrander en
verwijder het waakvlamspuitstuk. Plaats nieuw
waak-vlamspuitstuk en draai de waakvlam-wartel
van de waakvlamleiding stevig aan.
Art 2-01
6. Hoofdbranderspuitstuk
Draai de wartel rond het spuitstuk los. Draai ook de
wartel in het gasregelblok enkele slagen los. Trek
vervolgens de toevoergasbuis uit het spuitstuk en
draai deze weg van het spuitstuk. Draai met een
steeksleutel het knietje en het spuitstuk uit de
brander, verwijder het spuitstuk uit het knietje en
plaats het nieuwe spuitstuk. Sluit tenslotte de
onderdelen in omgekeerde volgorde weer aan.
Art 3-01, 4-01, 5-01, 6-01, 8-02, 10-02
6. Hoofdbranderspuitstuk
Draai de wartel rond het spuitstuk los. Draai ook de
wartel in het gasregelblok enkele slagen los. Trek
vervolgens de toevoergasbuis uit het spuitstuk en
draai deze weg van het spuitstuk. Draai met een
steeksleutel het spuitstuk uit de brander en plaats
het nieuwe spuitstuk. Sluit tenslotte de onderdelen
in omgekeerde volgorde weer aan.
Art 2-01, 3-01, 4-01, 5-01, 6-01, 8-02, 10-02
7. Kleinstelspuitstuk
Indien nodig schroef het gasregelblok van het
toestel. Draai het kleinstelspuitstuk (3) uit het
gasregelblok. Plaats het nieuwe kleinstelspuitstuk
en draai het goed vast.
Art 2-01, 3-01, 4-01, 5-01, 6-01, 8-02, 10-02
8. Instellen van de branderdruk
Koppel de gastoevoerleiding weer aan het toestel
en open de gastoevoer van het nieuwe gas. Het
gasregelblok heeft een druk meetpunt, waarmee
de branderdruk eenvoudig met een manometer
gecontroleerd kan worden. Draai de
drukmeetpuntschroef (4) los en sluit de
manometer aan.
Voor ombouw naar propaan of aardgas moet de
branderdruk met de drukregelschroef (2) worden
ingesteld, de branderdruk is te vinden in de
technische gegevens. Drukregelschroef (2) bevind
zich achter het kapje op het gasregelblok. Dit kapje
kan verwijderd worden door schroef (1) uit te
draaien en de lip aan de linkerzijde met behulp van
een schroevendraaier los te klikken.
Ontsteek de waakvlam. Zet de thermostaat op de
hoogste stand en stel de branderdruk. in volgens
de tabel. Zet de brander weer uit, verwijder de
manometer en draai drukmeet puntschroef weer
aan. Plaats het kapje weer terug op het
gasregelblok.
Art 2-01, 3-01, 4-01, 5-01, 6-01, 8-02, 10-02
9. Plak tenslotte de nieuwe typeplaat. Plaats de
mantel terug over het toestel.

8
Typeaanduiding(en):
Gassoort: Symbool G25/
G25.3* G20 G31 G25/
G25.3* G20 G31 G25/
G25.3* G20 G31 G25/
G25.3* G20 G31 G25/
G25.3* G20 G31 G25/
G25.3* G20 G31 G25/
G25.3* G20 G31 Eenheid
Indirecteverwarmingsfunctionaliteit Nee Nee Nee Nee Nee Nee Nee Nee Nee Nee Nee Nee Nee Nee Nee Nee Nee Nee Nee Nee Nee
Directewarmteafgifte 2,1 2,3 2,0 2,8 3,0 3,4 3,5 3,8 3,8 4,5 4,8 5,1 5,3 5,6 5,7 8,5 9,0 9,2 9,8 10,5 9,9 kW
Indirectewarmteafgifte ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ kW
UitstootbijruimteverwarmingNox102,9 102,7 92,6 99,9 109,9 108,9 118,0 123,0 129,7 88,4 103,2 109,8 81,4 94,6 99,2 95,2 105,9 125,5 102,6 113,8 129,7 mg/kWhinput
(GCV)
Warmteafgifte
Nominalewarmteafgifte Pnom 2,1 2,3 2,0 2,8 3,0 3,4 3,5 3,8 3,8 4,5 4,8 5,1 5,3 5,6 5,7 8,5 9,0 9,2 9,8 10,5 9,9 kW
Minimalewarmteafgifte(indicatief) Pmin 0,5 0,5 0,7 0,9 0,9 1,0 1,0 1,1 0,9 1,1 1,1 1,3 1,2 1,2 1,3 1,8 1,9 1,9 2,4 2,6 3,1 kW
Technischegegevens
Nominalebelasting(Hs) 2,8 3,0 2,6 3,7 3,9 4,3 4,8 5,0 4,9 5,7 6,0 6,2 6,8 7,1 7,1 10,4 11,0 11,0 12,4 13,1 12,2 kW
Nominalebelasting(Hi) 2,5 2,7 2,4 3,3 3,5 4,0 4,3 4,5 4,5 5,1 5,4 5,7 6,1 6,4 6,5 9,4 9,9 10,1 11,2 11,8 11,2 kW
Gasverbruikvolstand 303 280 95 396 370 158 504 467 180 606 566 228 728 671 263 1122 1040 402 1317 1231 447 l/h
Gasverbruikkleinstand 74 70 36 133 121 52 160 147 48 145 136 61 168 155 64 245 227 87 340 315 145 l/h
Branderdrukvolstand 15,4 12,5 27,3 12,5 10,0 22,0 19,2 15,2 25,5 18,1 14,3 21,5 19,5 15,6 27,9 21,3 17,1 24,5 16,8 13,4 24,5 mbar
Branderdrukkleinstand 0,5 0,5 2,6 1,1 0,9 1,8 1,5 1,3 1,5 0,9 0,7 1,2 0,9 0,8 1,4 0,9 0,8 1,0 1,1 0,8 2,4 mbar
Branderspuitstuk 1,40 1,40 0,85 1,65 1,65 0,55 1,70 1,70 1,20 1,90 1,90 1,40 2,00 2,00 1,40 2,45 2,45 1,80 2,80 2,80 1,90 mm
Kleinstelspuitstuk 0,50 0,50 0,40 0,80 0,80 0,55 0,90 0,90 0,55 0,85 0,85 0,65 0,90 0,90 0,65 1,15 1,15 0,80 1,35 1,35 1,05 mm
Rendementsklasse(EN613) 111111111111111111111
Nuttigrendement(NCV)
Nuttigrendementbijnominalewarmteafgifteηth,nom 81,7 83,4 82,0 83,0 84,1 85,9 83,0 83,9 83,9 87,5 89,1 88,7 87,2 88,0 88,0 90,6 91,1 91,1 87,9 88,4 88,4 %
Nuttigrendementbijminimalewarmteafgifte
(
indicatief
)
ηth,min 74,1 75,1 76,6 78,3 78,8 78,5 72,9 75,9 71,5 84,1 84,1 84,3 82,6 81,9 82,2 87,9 88,3 88,5 83,2 84,0 83,5 %
Aanvullendelektriciteitsverbruik
Bijnominalewarmteafgifteelmax ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ kW
Bijminimalewarmteafgifte elmin ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ kW
Instand‐bymodus elSB ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ kW
Vermogenseisvoordepermanentewaakvlam
Vermogenseisvoordepermanentewaakvlam
(
indienvantoe
p
assin
g)
Ppilot ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ kW
Energie‐efficiëntie
Energie‐efficiëntie‐index EEI 82 83 85 83 84 86 83 84 84 88 89 89 87 88 88 91 91 91 88 88 88
Energie‐efficiëntieklasseBBBBBBBBBAAABAAAAAAAA
Tweeofmeerhandmatigintestellentrappen,geensturingvandekamertemperatuur
Art10‐02Art5‐01 Art6‐01 Art8‐02
**DezefunctieszijnalleenvantoepassingincombinatiemethetlosverkrijgbareEcocontrolpack.
Art2‐01 Art3‐01 Art4‐01
Nee
Nee
Ja
Ja** Ja**Metelektronischesturingvandekamertemperatuurplusdag‐tijdschakelaar
Metelektronischesturingvandekamertemperatuurplusweek‐tijdschakelaar
Anderesturingsopties
Typewarmteafgifte/sturingkamertemperatuur
Eentrapswarmteafgifte,geensturingvandekamertemperatuur
Metmechanischesturingvandekamertemperatuurdoorthermostaat
Metelektronischesturingvandekamertemperatuur
*DittoestelisgeschiktvoorG25.3metdesamenstellingvolgensNTA8837.
Ja** Ja** Ja**Metdeoptievanafstandsbediening
Sturingvandekamertemperatuur,metaanwezigheidsdetec�e
Sturingvandekamertemperatuur,metopenraamdetec�e
Ja**
TECHNISCHE GEGEVENS
TECHNISCHE GEGEVENS
