Niko 10-01 Series User manual

10-01x / 10-05x / 10-08x / 10-09x
PRODUCTINFORMATIE
INFORMATION PRODUIT
PRODUKTINFORMATION
PRODUCT INFORMATION
INFORMÁCIE O PRODUKTE
Voorgeprogrammeerde audiokits
Kits audio préprogrammés
Vorprogrammierte Türsprechanlagen
Pre-programmed audio kits
Predprogramované audio sady
10-010 10-015 10-050 10-055
10-080 10-085 10-090 10-095
123456789101112
14 15 16 17 18 19 20 21 22 23 24 25
13
123456789101112
14 15 16 17 18 19 20 21 22 23 24 25
13
123456789101112
14 15 16 17 18 19 20 21 22 23 24 25
13
123456789101112
14 15 16 17 18 19 20 21 22 23 24 25
13
123456789101112
14 15 16 17 18 19 20 21 22 23 24 25
13
123456789101112
14 15 16 17 18 19 20 21 22 23 24 25
13
123456789101112
14 15 16 17 18 19 20 21 22 23 24 25
13
123456789101112
14 15 16 17 18 19 20 21 22 23 24 25
13

10-01x / 10-05x / 10-08x / 10-09x
NL2

10-01x / 10-05x / 10-08x / 10-09x
3NL
1. INHOUD
1. Inhoud ................................................................................................................................................................................................................ 3
2. Overzicht............................................................................................................................................................................................................. 3
3. Gebruik............................................................................................................................................................................................................... 4
4. Omschrijving ....................................................................................................................................................................................................... 4
5. Technische gegevens........................................................................................................................................................................................... 4
6. Systeemvoorbeeld ............................................................................................................................................................................................... 4
7. Installatie ............................................................................................................................................................................................................ 4
8. Bekabeling:......................................................................................................................................................................................................... 5
8.1. Welk type kabel gebruik ik?.................................................................................................................................................................................. 5
8.2. Kies ik voor een twee- of driedraadsbekabeling? ................................................................................................................................................... 5
9. Inbedrijfstelling.................................................................................................................................................................................................... 5
10. Instellingen.......................................................................................................................................................................................................... 5
10.1. Configuratiemogelijkheden ................................................................................................................................................................................... 5
10.2. Buitenposten labelen + volume instellingen........................................................................................................................................................... 5
11. Onderhoud.......................................................................................................................................................................................................... 5
12. Waarschuwingen voor installatie........................................................................................................................................................................... 5
13. Niko support........................................................................................................................................................................................................ 6
14. Garantiebepalingen.............................................................................................................................................................................................. 6
2. OVERZICHT
Overzicht van de verschillende audiokits:
10-010 • 1 handenvrije audiobinnenpost (10-525).
• 1 opbouwbuitenpost 16 mm met 1 beldrukknop (10-151).
• 1 voeding (10-801).
10-015 • 1 audiobinnenpost met hoorn (10-505).
• 1 opbouwbuitenpost 16 mm met 1 beldrukknop (10-151).
• 1 voeding (10-801).
10-050 • 2 handenvrije audiobinnenposten (10-525).
• 1 opbouwbuitenpost 16 mm met 2 beldrukknoppen (10-152).
• 1 voeding (10-801).
10-055 • 2 audiobinnenposten met hoorn (10-505).
• 1 opbouwbuitenpost 16 mm met 2 beldrukknoppen (10-152).
• 1 voeding (10-801).
10-080 • 1 handenvrije audiobinnenpost (10-525).
• 1 inbouwbuitenpost met 1 beldrukknop (10-201).
• 1 voeding (10-801).
10-085 • 1 audiobinnenpost met hoorn (10-505).
• 1 inbouwbuitenpost met 1 beldrukknop (10-201).
• 1 voeding (10-801).
10-090 • 2 handenvrije audiobinnenposten (10-525).
• 1 inbouwbuitenpost met 2 beldrukknoppen (10-202).
• 1 voeding (10-801).
10-095 • 2 audiobinnenposten met hoorn (10-505).
• 1 inbouwbuitenpost met 2 beldrukknoppen (10-202).
• 1 voeding (10-801).

10-01x / 10-05x / 10-08x / 10-09x
NL4
3. GEBRUIK
De kits zijn geschikt voor één- en tweegezinswoningen. De audiokits zijn voorgeprogrammeerd. Voor een correcte werking volstaat het de toestellen aan te
sluiten zoals voorgeschreven (zie systeemvoorbeeld). In de handleiding van elk toestel vind je een gedetailleerde beschrijving van zijn werking. De kits kunnen
achteraf nog uitgebreid worden met extra functionaliteiten (één of meer audiobinnenposten, één audiobuitenpost en één relais om een poort of hek aan te sluiten).
4. OMSCHRIJVING
• De kits bestaan uit 3 onderdelen:
- een voeding (10-801)
- een inbouw/opbouw buitenpost met 1 belbeldrukknop (10-201, 10-151) of 2 belbeldrukknoppen (10-202, 10-152)
- één of twee handenvrije audiobinnenposten (10-525) of audiobinnenposten met hoorn (10-505)
• De eigenschappen van de onderdelen zijn terug te vinden in de handleidingen van de respectievelijke toestellen.
5. TECHNISCHE GEGEVENS
Je vindt de technische gegevens van elk toestel terug in de bijgeleverde handleiding.
6. SYSTEEMVOORBEELD
Binnenpost 10-505 of
10-525
10-15x /10-20x
10-505 / 10-525
10-505 / 10-525
a b P M
a b P M
E
E
12V 1A max
12V 1A max
10-801
13
230V~
16 17 a14 15
8-24 V
P
18 b
>6Ω
a b P M
1
2
1
2
1
2
* lamp verwijderen
** aP of PP
Voeding 10-801
Buitenpost 10-151
10-152
10-201
10-202
!
• Hou rekening met het maximale aantal binnenposten indien je meerdere binnenposten (parallel) op het systeem aansluit. Dit aantal kan je terugvinden
in de handleiding van de audiobinnenpost met hoorn (10-505) en de handenvrije audiobinnenpost (10-525).
• Zorg ervoor dat de binnenposten in lijn staan zoals in bovenstaand schema (lijn in, lijn uit).
7. INSTALLATIE
!•
In de kits met twee binnenposten (10-050 , 10-055, 10-090 en 10-095) werden de verpakkingen van de binnenposten voorzien van een genummerde
sticker (met nummer 1 of 2). Deze nummer geeft aan welke binnenpost toegewezen is aan welke knop op de buitenpost.

10-01x / 10-05x / 10-08x / 10-09x
5NL
8. BEKABELING:
!• Gebruik bij voorkeur de bijgeleverde kleine schroevendraaier om schade aan de toestellen te voorkomen.
8.1. Welk type kabel gebruik ik?
Sluit de kits aan volgens het bedradingsvoorbeeld. De audiokits worden drie- of tweedraads bekabeld met een getwiste kabel (bv. UTP,TPVF, SVV,TVVF, JYSTF).
De diameter van de aders bepaalt de maximumafstand die behaald kan worden tussen de voeding en de audiobinnenpost. Voor meer informatie kan je de
handleiding van elk toestel raadplegen.
8.2. Kies ik voor een twee- of driedraadsbekabeling?
Voor kleine systemen met 1 buitenpost kan de installatie tweedraads (a en b) bekabeld worden. Gebruik in alle andere gevallen een driedraads (a, b en P voor
extra voeding) bekabeling.
Bij een tweedraads bekabeling kunnen er maximaal 2 binnenposten gelijktijdig worden opgeroepen, bij een driedraads bekabeling maximaal 4.
Verbonden:
tweedraads, a & b (standaard instelling)
Niet verbonden:
driedraads, a, b en P
9. INBEDRIJFSTELLING
!• Installeer de videobuitenpost niet onder spanning. Sluit het toestel pas na volledige installatie aan op de voedingsspanning.
10. INSTELLINGEN
10.1. Configuratiemogelijkheden
Raadpleeg de handleiding van het (optionele) servicetoestel 10-870. Dit toestel wordt gebruikt voor de programmatie van de audiobinnenpost met hoorn (10-505)
en de handenvrije audiobinnenpost (10-525).
10.2. Buitenposten labelen + volume instellingen
Raadpleeg de handleidingen van de inbouwbuitenpost 10-201 of 10-202 of van de opbouwbuitenpost 10-151 of 10-152.
11. ONDERHOUD
Om te voorkomen dat het oppervlak van het product beschadigd raakt door een verkeerde behandeling, neem je onderstaande onderhoudstips in acht:
• Reinig het product met wat zeep en een vochtige doek.
• Gebruik nooit schurende sponzen of agressieve reinigingsmiddelen.
• Gebruik nooit onderhoudsmiddelen die een oplosmiddel of zuur bevatten.
• Gebruik nooit reinigingsmiddelen met azijnzuur.
12. WAARSCHUWINGEN VOOR INSTALLATIE
• De installatie moet worden uitgevoerd door een erkend installateur en volgens de geldende voorschriften.
• Deze handleiding moet aan de gebruiker worden overhandigd. Het moet bij het dossier van de elektrische installatie worden gevoegd en worden overgedragen
aan eventuele nieuwe eigenaars. Bijkomende exemplaren zijn verkrijgbaar via de website of supportdienst van Niko. Op de Niko website is altijd de meest
recente handleiding van het product terug te vinden.
• Tijdens de installatie moet rekening gehouden worden met (niet-limitatieve lijst):
- de geldende wetten, normen en reglementen.
- de stand van de techniek op het moment van de installatie.
- deze handleiding die alleen algemene bepalingen vermeldt en moet worden gelezen in het kader van elke specifieke installatie.
- de regels van goed vakmanschap.
Dit product voldoet aan alle toepasselijke Europese richtlijnen en verordeningen. Indien van toepassing, vind je de EG-verklaring van overeenstemming met
betrekking tot dit product op www.niko.eu.

10-01x / 10-05x / 10-08x / 10-09x
NL6
13. NIKO SUPPORT
Heb je twijfel? Of wil je het product omruilen in geval van een eventueel defect? Neem dan contact op met je groothandel of de Niko supportdienst:
• België: [phone]
• Nederland: [phone]
Contactgegevens en meer informatie vind je op www.niko.eu onder de rubriek “Hulp en advies”.
14. GARANTIEBEPALINGEN
• De garantietermijn bedraagt vier jaar vanaf leveringsdatum. Als leveringsdatum geldt de factuurdatum van aankoop van het product door de consument. Als
er geen factuur voorhanden is, geldt de productiedatum.
• De consument is verplicht Niko schriftelijk te informeren over het gebrek aan overeenstemming, en dit uiterlijk binnen de twee maanden na vaststelling.
• In geval van een gebrek aan overeenstemming heeft de consument enkel recht op een kosteloze herstelling of vervanging van het product, wat door Niko
bepaald wordt.
• Niko is niet verantwoordelijk voor een defect of schade als gevolg van een foutieve installatie, oneigenlijk of onachtzaam gebruik, een verkeerde bediening,
transformatie van het product, onderhoud in strijd met de onderhoudsvoorschriften of een externe oorzaak zoals vochtschade of schade door overspanning.
• De dwingende bepalingen in de nationale wetgeving over de verkoop van consumptiegoederen en de bescherming van consumenten in landen waar Niko
rechtstreeks of via zuster- of dochtervennootschappen, filialen, distributeurs, agenten of vaste vertegenwoordigers verkoopt, hebben voorrang op bovenstaande
bepalingen.
Dit product mag u niet bij het ongesorteerd afval gooien. Breng uw afgedankt product naar een containerpark of een erkend verzamelpunt. Net als producenten en importeurs
speelt ook u een belangrijke rol in de bevordering van sortering, recycling en hergebruik van afgedankte elektrische en elektronische apparatuur. Om de ophaling en verwerking
te kunnen financieren, heft de overheid in bepaalde gevallen een recyclingbijdrage (inbegrepen in de aankoopprijs van dit product).

10-01x / 10-05x / 10-08x / 10-09x
7FR
1. SOMMAIRE
1. Sommaire ........................................................................................................................................................................................................... 7
2. Aperçu................................................................................................................................................................................................................ 7
3. Utilisation............................................................................................................................................................................................................ 8
4. Description.......................................................................................................................................................................................................... 8
5. Données techniques ............................................................................................................................................................................................ 8
6. Exemple de système............................................................................................................................................................................................ 8
7. Installation........................................................................................................................................................................................................... 8
8. Cablâge: ............................................................................................................................................................................................................. 9
8.1. Quel type de câble dois-je utiliser ? ...................................................................................................................................................................... 9
8.2. Dois-je opter pour un câblage à deux ou trois fils ? ............................................................................................................................................... 9
9. Mise en service ................................................................................................................................................................................................... 9
10. Réglages............................................................................................................................................................................................................. 9
10.1. Possibilités de configuration................................................................................................................................................................................. 9
10.2. Étiquettes des postes extérieurs + réglages du volume.......................................................................................................................................... 9
11. Entretien ............................................................................................................................................................................................................. 9
12. Mises en garde concernant l’installation................................................................................................................................................................ 9
13. Support de Niko................................................................................................................................................................................................. 10
14. Dispositions de garantie..................................................................................................................................................................................... 10
2. APERÇU
Overzicht van de verschillende audiokits:
10-010 • 1 poste intérieur audio, mains libres (10-525).
• 1 poste extérieur en saillie de 16 mm avec 1 bouton-poussoir de sonnerie (10-151).
• 1 alimentation (10-801).
10-015 • 1 poste intérieur audio avec combiné (10-505).
• 1 poste extérieur en saillie de 16 mm avec 1 bouton-poussoir de sonnerie (10-151).
• 1 alimentation (10-801).
10-050 • 2 postes intérieurs audio, mains libres (10-525).
• 1 poste extérieur en saillie de 16 mm avec 2 boutons-poussoirs de sonnerie (10-152).
• 1 alimentation (10-801).
10-055 • 2 postes intérieurs audio avec combiné (10-505).
• 1 poste extérieur en saillie de 16 mm avec 2 boutons-poussoirs de sonnerie (10-152).
• 1 alimentation (10-801).
10-080 • 1 poste intérieur audio, mains libres (10-525).
• 1 poste extérieur à encastrer avec 1 bouton-poussoir de sonnerie (10-201).
• 1 alimentation (10-801).
10-085 • 1 poste intérieur audio avec combiné (10-505).
• 1 poste extérieur à encastrer avec 1 bouton-poussoir de sonnerie (10-201).
• 1 alimentation (10-801).
10-090 • 2 postes intérieurs audio, mains libres (10-525).
• 1 poste extérieur à encastrer avec 2 boutons-poussoirs de sonnerie (10-202).
• 1 alimentation (10-801).
10-095 • 2 postes intérieurs audio avec combiné (10-505).
• 1 poste extérieur à encastrer avec 2 boutons-poussoirs de sonnerie (10-202).
• 1 alimentation (10-801).

10-01x / 10-05x / 10-08x / 10-09x
FR8
3. UTILISATION
Les kits sont adaptés aux maisons uni- et bifamiliales. Les kits audio sont préprogrammés.Pour qu’ils fonctionnent correctement, les appareils doivent simplement
être raccordés comme indiqué (voir exemple système). Le manuel de chaque appareil comporte une description de son fonctionnement. Les kits peuvent encore
être complétés ultérieurement avec des fonctionnalités supplémentaires (un ou plusieurs postes intérieurs audio, un poste extérieur audio et un relais afin de
commander une porte ou grille).
4. DESCRIPTION
• Ces kits se composent de 3 éléments :
- une alimentation (10-801)
- Un poste extérieur à encastrer/en saillie équipé d’1 bouton-poussoir de sonnerie (10-201,10-151) ou de 2 boutons-poussoirs de sonnerie (10-202, 10-152)
- un poste intérieur audio mains libres (10-525) ou un poste intérieur audio avec combiné (10-505)
• Les caractéristiques des éléments se retrouvent dans les manuels des appareils respectifs.
5. DONNÉES TECHNIQUES
Vous pouvez retrouver les données techniques de chaque appareil dans le manuel fourni.
6. EXEMPLE DE SYSTÈME
Poste
intérieur
10-505 of
10-525
10-15x /10-20x
10-505 / 10-525
10-505 / 10-525
a b P M
a b P M
E
E
12V 1A max
12V 1A max
10-801
13
230V~
16 17 a14 15
8-24 V
P
18 b
>6Ω
a b P M
1
2
1
2
1
2
* retirez la lampe
** aP ou PP
Alimentation 10-801
Poste
extérieur 10-151 10-152
10-201
10-202
!
• Veuillez tenir compte du nombre maximal de postes intérieurs si vous raccordez plusieurs postes intérieurs (en parallèle) au système. Ce nombre
est indiqué dans le manuel du poste intérieur audio avec combiné (10-505) et du poste intérieur audio mains libres (10-525).
• Veillez à ce que les postes intérieurs soient en ligne comme l'indique le schéma ci-dessus (ligne entrante, ligne sortant).
7. INSTALLATION
!• Les emballages des kits équipés de deux postes intérieurs (10-050, 10-055, 10-090 et 10-095) sont munis d'une étiquette numérotée (numéro
1 ou 2). Ce numéro indique quel poste intérieur est attribué à quel bouton sur le poste extérieur.

10-01x / 10-05x / 10-08x / 10-09x
9FR
8. CÂBLAGE
!• Utilisez de préférence le tournevis fourni afin d'éviter d'endommager les appareils.
8.1. Quel type de câble dois-je utiliser ?
Raccordez les kits selon l’exemple de câblage. Les kits audio disposent d’un câblage à trois ou deux fils, avec un câble torsadé (p.ex. UTP, TPVF, SVV, TVVF,
JYSTF). Le diamètre des câbles détermine la distance maximale qui peut être atteinte entre l’alimentation et le poste intérieur audio. Pour en savoir plus, vous
pouvez consulter le manuel de chaque appareil.
8.2. Dois-je opter pour un câblage à deux ou trois fils ?
Dans les petits systèmes à 1 poste extérieur, l’installation peut être câblée au moyen d’un câble à 2 fils (a et b). Utilisez un câblage à 3 fils (a, b et P pour
l’alimentation supplémentaire) dans tous les autres cas.
Dans le cas d’un câblage à deux fils, un maximum de 2 postes intérieurs peuvent être appelés simultanément. Dans le cas d’un câblage à trois fils, le nombre
maximal est de 4.
Connecté :
2 fils, a & b (configuration standard)
Non connecté :
3 fils, a, b & P
9. MISE EN SERVICE
!• N’installez pas le poste extérieur vidéo sous tension. Ne raccordez l’appareil à la tension d'alimentation que lorsque l’installation est terminée.
10. RÉGLAGES
10.1. Possibilités de configuration
Consultez le manuel de l’appareil de service (en option) 10-870. Cet appareil est utilisé pour la programmation du poste intérieur audio avec combiné (10-505)
et du poste intérieur audio mains libres (10-525).
10.2. Étiquettes des postes extérieurs + réglages du volume
Consultez les manuels du poste extérieur à encastrer 10-201 ou 10-202 ou du poste extérieur en saillie 10-151 ou 10-152.
11. ENTRETIEN
Afin d’éviter qu’un traitement erroné provoque des dégâts à la surface du produit, respectez les conseils d’entretien suivants:
• Nettoyez le produit avec un peu de savon et un chiffon humide.
• N’utilisez jamais d’éponges abrasives ni de détergents agressifs.
• N’utilisez jamais de produits d’entretien contenant un solvant ou un acide.
• N’utilisez jamais de détergents contenant de l’acide acétique.
12. MISES EN GARDE CONCERNANT L‘INSTALLATION
• L’installation doit être effectuée par un installateur agréé et dans le respect des prescriptions en vigueur.
• Ce mode d’emploi doit être remis à l’utilisateur. Il doit être joint au dossier de l’installation électrique et être remis aux nouveaux propriétaires éventuels. Des
exemplaires supplémentaires peuvent être obtenus sur le site web ou auprès du service support de Niko.
• Il y a lieu de tenir compte des points suivants pendant l’installation (liste non limitative):
- les lois, les normes et les réglementations en vigueur.
- l’état de la technique au moment de l’installation.
- ce mode d’emploi qui stipule uniquement des dispositions générales et doit être lu dans le cadre de toute installation spécifique.
- les règles de l’art.
Ce produit est conforme à l’ensemble des directives et règlements européens applicables. Le cas échéant, vous trouverez la déclaration CE de conformité
relative à ce produit sur le site www.niko.eu.

10-01x / 10-05x / 10-08x / 10-09x
FR10
13. SUPPORT DE NIKO
En cas de doute ou si vous voulez échanger le produit en cas de défaut éventuel, veuillez prendre contact avec votre grossiste ou avec le service support de Niko:
• Belgique: [phone]
• France: [phone]
Vous trouverez les coordonnées et de plus amples informations sur le site www.niko.eu, sous la rubrique “Aide et conseils”.
14. DISPOSITIONS DE GARANTIE
• Le délai de garantie est de quatre ans à partir de la date de livraison. La date de la facture d’achat par le consommateur est considérée comme la date de
livraison. En l’absence de facture, la date de fabrication est valable.
• Le consommateur est tenu de prévenir Niko par écrit de tout défaut de conformité, dans un délai maximum de deux mois après constatation.
• En cas de défaut de conformité, le consommateur peut uniquement prétendre à la réparation gratuite ou au remplacement gratuit du produit,selon l’avis de Niko.
• Niko ne peut être tenu pour responsable d’un défaut ou de dégâts résultant d’une installation fautive, d’une utilisation impropre ou négligente,d’une commande
erronée, d’une transformation du produit, d’un entretien contraire aux consignes d’entretien ou d’une cause externe telle que de l’humidité ou une surtension.
• Les dispositions contraignantes de la législation nationale ayant trait à la vente de biens de consommation et à la protection des consommateurs des différents
pays où Niko procède à la vente directe ou par l’intermédiaire d’entreprises sœurs, de filiales, de succursales, de distributeurs, d’agents ou de représentants
fixes, prévalent sur les dispositions susmentionnées.
Ce produit ne peut pas être jeté avec les déchets non triés. Apportez vos équipements obsolètes électriques et électroniques à un point de collecte agréé. Tout comme les
producteurs et importateurs, vous jouez un rôle important dans le triage, le recyclage et la réutilisation des appareils électriques et électroniques. Afin de pouvoir financer la
collecte et le traitement écologique, les autorités imposent dans certains cas une cotisation de recyclage (comprise dans le prix d’achat de ce produit).
EMBALLAGES
CARTONS ET PAPIER
À TRIER

10-01x / 10-05x / 10-08x / 10-09x
11DE
1. INHALT
1. inhalt ................................................................................................................................................................................................................ 11
2. Übersicht .......................................................................................................................................................................................................... 11
3. Bedienung......................................................................................................................................................................................................... 12
4. Beschreibung.................................................................................................................................................................................................... 12
5. Technische Daten .............................................................................................................................................................................................. 12
6. Systembeispiel .................................................................................................................................................................................................. 12
7. Installation......................................................................................................................................................................................................... 12
8. Verkabelung...................................................................................................................................................................................................... 13
8.1. Welchen Kabeltyp benötige ich? ......................................................................................................................................................................... 13
8.2. Wählen Sie eine 2- oder 3-Draht-Verkabelung? .................................................................................................................................................. 13
9. Inbetriebnahme ................................................................................................................................................................................................. 13
10. Einstellungen..................................................................................................................................................................................................... 13
10.1. Konfigurationsmöglichkeiten............................................................................................................................................................................... 13
10.2. Außensprechstelle bekleben + Lautstärkeeinstellung........................................................................................................................................... 13
11. Pflege............................................................................................................................................................................................................... 13
12. Warnhinweise für die Installation......................................................................................................................................................................... 13
13. Niko Unterstützung ............................................................................................................................................................................................ 14
14. Garantiebedingungen......................................................................................................................................................................................... 14
2. ÜBERSICHT
Übersicht über die verschiedenen Türsprechanlagen:
10-010 • 1 Freisprechinnensprechstelle (10-525).
• 1 Außensprechstelle (Aufputz) 16 mm mit 1 Klingeltaster (10-151).
• 1 Netzteil (10-801).
10-015 • 1 Innensprechstelle mit Hörer (10-505).
• 1 Außensprechstelle (Aufputz) 16 mm mit 1 Klingeltaster (10-151).
• 1 Netzteil (10-801).
10-050 • 2 Freisprechinnensprechstellen (10-525).
• 1 Außensprechstelle (Aufputz) 16 mm mit 2 Klingeltastern (10-151).
• 1 Netzteil (10-801).
10-055 • 2 Innensprechstellen mit Hörer (10-505).
• 1 Außensprechstelle (Aufputz) 16 mm mit 2 Klingeltastern (10-152).
• 1 Netzteil (10-801).
10-080 • 1 Freisprechinnensprechstelle (10-525).
• 1 Außensprechstelle (Unterputz) mit 1 Klingeltaster (10-201).
• 1 Netzteil (10-801).
10-085 • 1 Innensprechstelle mit Hörer (10-505).
• 1 Außensprechstelle (Unterputz) mit 1 Klingeltaster (10-201).
• 1 Netzteil (10-801).
10-090 • 2 Freisprechinnensprechstellen (10-525).
• 1 Außensprechstelle (Unterputz) mit 2 Klingeltastern (10-202).
• 1 Netzteil (10-801).
10-095 • 2 Innensprechstellen mit Hörer (10-505).
• 1 Außensprechstelle (Unterputz) mit 2 Klingeltastern (10-202).
• 1 Netzteil (10-801).

10-01x / 10-05x / 10-08x / 10-09x
DE12
3. BEDIENUNG
DieTürsprechanlagen sind für Ein- und Zweifamilienhäuser geeignet.Die Türsprechanlage ist vorprogrammiert.Für eine korrekte Funktion ist es völlig ausreichend,
die Geräte wie vorgeschrieben anzuschließen (siehe Systembeispiel). Im Handbuch zu jedem Gerät finden Sie eine detaillierte Beschreibung der Gerätefunktion.Die
Anlagen können nachträglich mit weiteren Funktionalitäten erweitert werden (ein oder mehr Audi-Innensprechstellen,ein Audio-Außensprechstelle und ein Relais).
4. BESCHREIBUNG
• Die Anlagen bestehen aus drei Elementen:
- ein Netzteil (10-801)
- eine Außensprechstelle (Aufputz/Unterputz) mit 1 Klingeltaster (10-201, 10-151) oder 2 Klingeltastern (10-202, 10-152)
- eine Freisprechinnensprechstelle (10-525) oder eine Innensprechstelle mit Hörer (10-505)
• Die Funktionalitäten der verschiedenen Elemente sind im Handbuch der jeweiligen Geräte beschrieben.
5. TECHNISCHE DATEN
Sie finden die technischen Daten zu jedem Gerät im mitgelieferten Handbuch.
6. SYSTEMBEISPIEL
Innensprechstelle 10-505 of
10-525
10-15x /10-20x
10-505 / 10-525
10-505 / 10-525
a b P M
a b P M
E
E
12V 1A max
12V 1A max
10-801
13
230V~
16 17 a14 15
8-24 V
P
18 b
>6Ω
a b P M
1
2
1
2
1
2
Netzteil 10-801
Außensprechstelle 10-151
10-152
10-201
10-202
!
• Berücksichtigen Sie die maximale Anzahl Innensprechstellen, wenn Sie mehrere Innensprechstellen (parallel) am System anschließen. Sie finden
entsprechende Angaben hierzu im Handbuch der Innensprechstelle mit Hörer (10-505) und der Freisprechinnensprechstelle (10-525).
•
AchtenSie darauf, dass die Innensprechstellenin Reihe geschaltet sind, wiein der vorstehenden Abbildung dargestellt(Eingangsleitung, Ausgangsleitung).
7. INSTALLATION
!
•
Bei Anlagen mit zwei Innensprechstellen (10-050, 10-055, 10-090 und 10-095) sind die Verpackungen der Innensprechstellen mit einem
Nummernaufkleber versehen (Nummer 1 oder 2). Diese Nummer gibt an, welche Innensprechstelle welchem Klingeltaster der Außensprechstelle
zugewiesen ist.
* Entfernen Sie die Lampe
aus dem Klingentaster
** aP oder PP

10-01x / 10-05x / 10-08x / 10-09x
13DE
8. VERKABELUNG
!• Verwenden Sie vorzugsweise den mitgelieferten Schraubendreher, um Schäden an den Geräten zu vermeiden.
8.1. Welchen Kabeltyp benötige ich?
Schließen Sie die Anlagen gemäß dem Verkabelungsschema an. Die Sprechanlagen werden drei- oder zweidrahtig verkabelt mit einem verdrillten Kabel (z. B.
UTP, TPVF, SVV, TVVF, JYSTF). Der Leitungsadern-Durchmesser bestimmt den maximal zulässigen Abstand zwischen Netzteil und Innensprechstelle. Weitere
Informationen entnehmen Sie bitte dem Handbuch zum jeweiligen Gerät.
8.2. Wählen Sie eine 2- oder 3-Draht-Verkabelung?
Kleine Zugangskontrollsysteme mit lediglich einerAußensprechstelle werden 2-drahtig (Leitungen a und b) verkabelt. In allen anderen Fällen erfolgt derAnschluss
3-drahtig (Leitungen a, b und Leitung P für zusätzlichen Netzteilanschluss).
Bei einer zweidrahtigen Verkabelung können maximal 2 Innensprechstellen gleichzeitig angesprochen werden, bei einer dreidrahtigen Verkabelung maximal 4
Innensprechstellen.
Verbunden:
2-Draht-Verkabelung, Leitungen a und b (standardmäßige
Einstellung)
Nicht verbunden:
3-Draht-Verkabelung, Leitungen a, b und P
9. INBETRIEBNAHME
!• Die Video-Außensprechstelle niemals unter Spannung installieren. Schließen Sie das Gerät erst nach abgeschlossener Installation an Netzspannung an.
10. EINSTELLUNGEN
10.1. Konfigurationsmöglichkeiten
Ziehen Sie das Handbuch des (optionalen) Servicegeräts 10-870 zurate. Dieses Gerät wird für die Programmierung der Innensprechstelle mit Hörer (10-505)
und Freisprechinnensprechstelle (10-525) verwendet.
10.2. Außensprechstelle bekleben + Lautstärkeeinstellung
Ziehen Sie die Handbücher der Unterputz-Außensprechstelle 10-201 oder 10-202 oder der Aufputz-Außensprechstelle 10-151 oder 10-152 zurate.
11. PFLEGE
Damit Sie die Geräteoberfläche nicht durch falsche Pflege beschädigen, müssen Sie untenstehende Pflegetipps beachten:
• Reinigen Sie das Gerät mit etwas Seife und einem feuchten Tuch.
• Verwenden Sie niemals Scheuerschwämme oder aggressive Reinigungsmittel.
• Niemals Wartungsmittel benutzen, die Lösungsmittel oder Säure enthalten.
• Niemals Pflegungsmittel benutzen, die Essigsäure enthalten.
12. WARNHINWEISE FÜR DIE INSTALLATION
• Die Installation darf ausschließlich von einer Elektrofachkraft unter Berücksichtigung der geltenden Vorschriften ausgeführt werden.
• Diese Gebrauchsanleitung muss dem Benutzer ausgehändigt werden.Die Gebrauchsanleitung ist den Unterlagen der elektrischen Anlage beizufügen und muss
auch eventuellen neuen Besitzern ausgehändigt werden.Zusätzliche Exemplare erhalten Sie über die Internetseiten von Niko oder über den Kundendienst von Niko.
• Beachten und berücksichtigen Sie bei der Installation unter anderem folgende Punkte:
- die gültigen Gesetze, Normen und Richtlinien.
- den Stand der Technik zum Zeitpunkt der Installation.
- die in dieser Gebrauchsanleitung aufgeführten Anweisungen, wobei diese Gebrauchsanleitung nur allgemein gültige Bestimmungen enthält, die für jede
Anlage spezifisch angewendet werden müssen.
- die allgemein anerkannten Regeln fachmännischer Arbeit.

10-01x / 10-05x / 10-08x / 10-09x
DE14
Dieses Produkt erfüllt alle anwendbaren europäischen Richtlinien und Verordnungen. Die für dieses Produkt zutreffende EG-Konformitätserklärung erhalten Sie
gegebenenfalls unter www.niko.eu.
13. NIKO UNTERSTÜTZUNG
Bei Zweifel oder falls Sie bei einem eventuellen Defekt des Produkts noch Fragen bezüglich des Umtausches haben, dann nehmen Sie bitte Kontakt auf mit dem
Kundendienst von Niko (Belgien: [phone]) oder wenden Sie sich an Ihren Großhändler. Kontaktdaten und weitere Informationen erhalten Sie im Internet
unter www.niko.eu in der Rubrik “Unterstützung und Beratung”.
14. GARANTIEBEDINGUNGEN
• Der Garantiezeitraum beträgt vier Jahre ab Lieferdatum. Als Lieferdatum gilt das Rechnungsdatum zum Zeitpunkt des Kaufs durch den Endverbraucher. Falls
keine Rechnung mehr vorhanden ist, gilt das Produktionsdatum.
• Der Endverbraucher ist verpflichtet, Niko schriftlich über einen Produktmangel innerhalb von zwei Monaten nach dessen Feststellung zu informieren.
• Im Falle eines Mangels hat der Endverbraucher nur Recht auf kostenlose Reparatur oder Ersatz des Produkts. Eine Entscheidung darüber obliegt allein Niko.
• Niko ist nicht für Mängel oder Schäden verantwortlich, die durch fehlerhafte Installation, nicht bestimmungsgemäßen oder unsachgemäßen Gebrauch, durch
falsche Bedienung, Anpassen/Ändern des Produktes, infolge von unsachgemäßer Wartung entgegen den Wartungsvorschriften oder die sich aus äußeren
Umständen, wie beispielsweise infolge Feuchtigkeit oder Überspannung, ergeben.
•
ZwingendeVorschriften der nationalen Gesetzgebung bezüglich des Verkaufs von Konsumgütern und zum Verbraucherschutz haben vor den obigen Bestimmungen
Vorrangin den Ländern,in denen Niko direkt oderüber seine Neben- oderTochtergesellschaften,Filialen,Vertriebsstellen,Agenten oder über festeVertreter verkauft.
Dieses Produkt darf nicht mit dem normalen Haus- bzw. Restmüll entsorgt werden. Das zu entsorgende Gerät muss zu einer Mülldeponie oder einer Sondermüllsammelstelle
gebracht werden. Neben den Herstellern und Importeuren haben auch Sie als Verbraucher eine Verantwortung bei der Mülltrennung, dem Recycling und der Wiederverwertung
von elektrischen und elektronischen Geräten die entsorgt werden sollen. Um die Entsorgung und Verarbeitung finanzieren zu können, hat die Regierung in bestimmten Fällen
einen Recycling-Beitrag festgelegt, der im Kaufpreis dieses Produktes enthalten ist.

10-01x / 10-05x / 10-08x / 10-09x
15EN
1. CONTENTS
1. Contents ........................................................................................................................................................................................................... 15
2. Overview........................................................................................................................................................................................................... 15
3. Use................................................................................................................................................................................................................... 16
4. Description........................................................................................................................................................................................................ 16
5. Technical data................................................................................................................................................................................................... 16
6. System diagram ................................................................................................................................................................................................ 16
7. Installation......................................................................................................................................................................................................... 16
8. Cabling: ............................................................................................................................................................................................................ 17
8.1. Which type of cable should I use?....................................................................................................................................................................... 17
8.2. Should I opt for two- or three-wire cabling?......................................................................................................................................................... 17
9. Starting the device............................................................................................................................................................................................. 17
10. Settings ............................................................................................................................................................................................................ 17
10.1. Configuration options......................................................................................................................................................................................... 17
10.2. Labelling external units + volume settings........................................................................................................................................................... 17
11. Maintainance..................................................................................................................................................................................................... 17
12. Warnings regarding installation........................................................................................................................................................................... 17
13. Niko support...................................................................................................................................................................................................... 18
14. Guarantee provisions ......................................................................................................................................................................................... 18
2. OVERVIEW
Overview of the different audio kits:

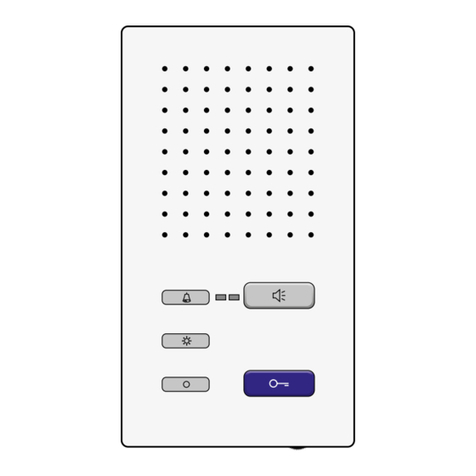

10-010 • 1 hands-free internal audio unit (10-525).
• 1 surface-mounting external unit 16 mm with 1 bell push button (10-151).
• 1 power supply (10-801).

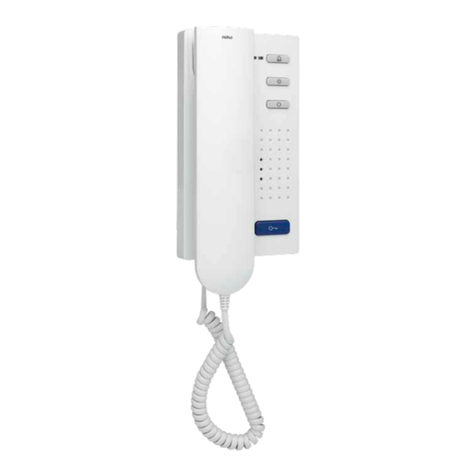

10-015 • 1 internal audio unit with receiver (10-505).
• 1 surface-mounting external unit 16mm with 1 bell push button (10-151).
• 1 power supply (10-801).
10-050 • 2 hands-free internal audio units (10-525).
• 1 surface-mounting external unit 16 mm with 2 bell push buttons (10-152).
• 1 power supply (10-801).
10-055 • 2 internal audio units with receiver (10-505).
• 1 surface-mounting external unit 16 mm with 2 bell push buttons (10-152).
• 1 power supply (10-801).
10-080 • 1 hands-free internal audio unit (10-525).
• 1 flush-mounting external unit with 1 bell push button (10-201).
• 1 power supply (10-801).
10-085 • 1 internal audio unit with receiver (10-505).
• 1 flush-mounting external unit with 1 bell push button (10-201).
• 1 power supply (10-801).
10-090 • 2 hands-free internal audio units (10-525).
• 1 flush-mounting external unit with 2 bell push buttons (10-202).
• 1 power supply (10-801).
10-095 • 2 internal audio units with receiver (10-505).
• 1 flush-mounting external unit with 2 bell push buttons (10-202).
• 1 power supply (10-801).

10-01x / 10-05x / 10-08x / 10-09x
EN16
3. USE
The kits are suitable for single-family and two-family homes. The audio kits have been pre-programmed. To ensure proper functioning, the devices simply have
to be connected as indicated (see system diagram). The manual of each device provides a detailed description of how it works. It is possible to upgrade the
kits at a later date with extra functionalities (one or more internal audio unites, one external audio unit and one relay for controlling an extra gate or enclosure).
4. DESCRIPTION
• The kits consist of 3 parts:
- a power supply (10-801)
- a flush-mounting/surface-mounting external unit with 1 bell push button (10-201, 10-151) or 2 bell push buttons (10-202, 10-152)
- a hands-free internal audio unit (10-525) or internal audio unit with receiver (10-505)
• The properties of the parts can be found in the manuals of the respective devices.
5. TECHNICAL DATA
The technical data of each device can be found in the manual supplied.
6. SYSTEM DIAGRAM
Internal unit 10-505 of
10-525
10-15x /10-20x
10-505 / 10-525
10-505 / 10-525
a b P M
a b P M
E
E
12V 1A max
12V 1A max
10-801
13
230V~
16 17 a14 15
8-24 V
P
18 b
>6Ω
a b P M
1
2
1
2
1
2
* remove the lamp from te push button
** aP or PP
Power
supply 10-801
External unit 10-151
10-152
10-201
10-202
!
• Should you connect more than one internal unit (in parallel) to the system, keep in mind the maximum number of internal units. This number can
be found in the manual of the internal audio unit with receiver (10-505) and the hands-free internal audio unit (10-525).
• Ensure that the internal units are connected according to the diagram above (line in, line out).
7. INSTALLATION
!• In the kits containing two internal units (10-050, 10-055, 10-090 and 10-095), a numbered sticker (with number 1 or 2) has been applied to the
packaging of the internal units. This number indicates which internal unit has been assigned to which button on the external unit.

10-01x / 10-05x / 10-08x / 10-09x
17EN
8. CABLING
!• You should preferably use the screwdriver supplied in order to avoid damage to the devices.
8.1. Which type of cable should I use?
To connect the kits, follow the wiring diagram.The audio kits are wired with three- or two-wire cable, with a twisted cable (e.g. UTP,TPVF, SVV,TVVF, JYSTF).The
diameter of the conductors determines the maximum distance that can be bridged between the power supply and the internal audio unit. For more information,
please refer to the manual of each device.
8.2. Should I opt for two- or three-wire cabling?
For small systems with 1 external unit, the installation can be wired with a two-wire (a and b) cable. Use three-wire cabling (a, b and P for extra power supply)
in all other cases.
In case of two-wire cabling maximum 2 internal units can be called simultaneously, in case of three-wire cabling maximum 4.
Connected:
2-wire, a & b (standard set-up)
Not connected:
3-wire, a, b & P
9. STARTING THE DEVICE
!• Disconnect all power before installing the internal audio unit. Do not connect the device to the power supply voltage until installation has been completed.
10. SETTINGS
10.1. Configuration options
Refer to the manual of the (optional) service unit 10-870. This device is used to program the internal audio unit with receiver (10-505- and the hands-free
internal audio unit (10-525).
10.2. Labelling external units + volume settings
Refer to the manuals of either flush-mounting external unit 10-201 or 10-202, or surface-mounting external unit 10-151 of 10-152.
11. MAINTENANCE
To prevent the surface of the product from becoming damaged by incorrect handling, consider the following maintenance tips:
• Clean the product with a small quantity of soap and a damp cloth.
• Never use abrasive sponges or aggressive cleaning agents.
• Never use maintenance products that contain a solvent or an acid.
• Never use cleaning products that contain acetic acid.
12. WARNINGS REGARDING INSTALLATION
• The installation should be carried out by a registered installer and in compliance with the statutory regulations.
• This user manual should be presented to the user. It should be included in the electrical installation file,and it should be passed on to any new owners.Additional
copies are available on the Niko website or via the Niko support service.
• During installation, the following should be taken into account (non-exhaustive list):
- the statutory laws, standards and regulations.
- the technology currently available at the time of installation.
- this user manual, which only states general regulations and should therefore be read within the scope of each specific installation.
- the rules of proper workmanship.
This product complies with all of the relevant European guidelines and regulations. If applicable, you can find the EC declaration of conformity regarding this
product at www.niko.eu.

10-01x / 10-05x / 10-08x / 10-09x
EN18
13. NIKO SUPPORT
In case of doubt or for the specific exchange procedure in case of a possible defect, contact the Niko support service in Belgium at [phone] or your
wholesaler/installer. Contact details and more information can be found at www.niko.eu under the “Help and advice” section.
14. GUARANTEE PROVISIONS
• The period of guarantee is four years from the date of delivery. The delivery date is the invoice date of purchase of the product by the consumer. If there is
no invoice, the date of production applies.
• The consumer is obliged to inform Niko in writing about the non-conformity, within two months after stating the defect.
• In case of a non-conformity, the consumer only has the right to a product repair or replacement free of charge, which shall be decided by Niko.
• Niko shall not be held liable for a defect or damage resulting from incorrect installation, improper or careless use, incorrect operation, transformation of the
product, maintenance that does not adhere to the maintenance instructions or an external cause, such as damage due to moisture or overvoltage.
• The compulsory regulations of the national legislation concerning the sale of consumer goods and the protection of the consumer in the countries where Niko
sells, directly or via sister companies, subsidiaries,chain stores,distributors, agents or permanent sales representatives,take priority over the above-mentioned
rules and regulations.
Do not dump this product with the unsorted waste. Bring it to a recognised waste collection point.Together with producers and importers, you have an important role to play in
the advancement of sorting, recycling and reusing discarded electrical and electronic appliances. In order to finance the waste collection and processing, the government levies
a recycling contribution in some cases (included in the purchase price of this product).

10-01x / 10-05x / 10-08x / 10-09x
19SK
1. OBSAH
1. Obsah............................................................................................................................................................................................................... 19
2. Prehľad............................................................................................................................................................................................................. 19
3. Použitie............................................................................................................................................................................................................. 20
4. Opis.................................................................................................................................................................................................................. 20
5. Technické údaje................................................................................................................................................................................................. 20
6. Schéma systému............................................................................................................................................................................................... 20
7. Montáž.............................................................................................................................................................................................................. 21
8. Kabeláž............................................................................................................................................................................................................. 21
8.1. Aký typ kábla použiť?......................................................................................................................................................................................... 21
8.2. Mám použiť 2- alebo 3-vodičové zapojenie? ....................................................................................................................................................... 21
9. Spustenie zariadenia.......................................................................................................................................................................................... 21
10. Nastavenia........................................................................................................................................................................................................ 21
10.1. Možnosti konfigurácie ........................................................................................................................................................................................ 21
10.2. Označenie vonkajších jednotiek + nastavenie hlasitosti........................................................................................................................................ 21
11. Právne upozoenenia........................................................................................................................................................................................... 21
12. Niko technická podpora...................................................................................................................................................................................... 21
13. Záručné podmienky ........................................................................................................................................................................................... 22
2. PREHĽAD
Prehľad rôznych audio sád:
10-010 • 1 hands-free vnútorná audio jednotka (10-525).
• 1 vonkajšia jednotka na povrchovú montáž 16 mm s 1 tlačidlom zvončeka (10-151).
• 1 napájací zdroj (10-801).
10-015 • 1 vnútorná audio jednotka so slúchadlom (10-505).
• 1 vonkajšia jednotka na povrchovú montáž 16mm s 1 tlačidlom zvončeka (10-151).
• 1 napájací zdroj (10-801).
10-050 • 2 hands-free vnútorné audio jednotky (10-525).
• 1 vonkajšia jednotka na povrchovú montáž 16 mm s 2 tlačidlami zvončeka (10-152).
• 1 napájací zdroj (10-801).
10-055 • 2 vnútorné audio jednotky so slúchadlom (10-505).
• 1 vonkajšia jednotka na povrchovú montáž 16 mm s 2 tlačidlami zvončeka (10-152).
• 1 napájací zdroj (10-801).
10-080 • 1 hands-free vnútorná audio jednotka (10-525).
• 1 vonkajšia jednotka so zapustenou montážou s 1 tlačidlom zvončeka (10-201).
• 1 napájací zdroj (10-801).
10-085 • 1 vnútorná audio jednotka so slúchadlom (10-505).
• 1 vonkajšia jednotka so zapustenou montážou s 1 tlačidlom zvončeka (10-201).
• 1 napájací zdroj (10-801).
10-090 • 2 hands-free vnútorné audio jednotky (10-525).
• 1 vonkajšia jednotka so zapustenou montážou s 2 tlačidlami zvončeka (10-202).
• 1 napájací zdroj (10-801).
10-095 • 2 vnútorné audio jednotky so slúchadlom (10-505).
• 1 vonkajšia jednotka so zapustenou montážou s 2 tlačidlami zvončeka (10-202).
• 1 napájací zdroj (10-801).

10-01x / 10-05x / 10-08x / 10-09x
SK20
3. POUŽITIE
Tieto sady sú vhodné do domov pre jednu alebo dve rodiny. Audio sady sú predprogramované. Pre zabezpečenie správneho fungovania stačí zariadenia pripojiť
tak, ako je uvedené (viď. schému systému).V návode každého zariadenia je uvedený podrobný opis fungovania. Sady je možné doplniť aj neskôr o ďalšie funkcie
(jedna alebo viac vnútorné audio jednotky, jedna vonkajšia audio jednotka a relé na ovládanie ďalšej brány).
4. OPIS
• Sady sa skladajú z 3 častí:
- z napájacieho zdroja (10-801)
- vonkajšej jednotky na povrchovú montáž/so zapustenou montážou s 1 tlačidlom zvončeka (10-201, 10-151) alebo 2 tlačidlami zvončeka (10-202, 10-152)
- hands-free vnútornej audio jednotky (10-525), alebo vnútornej audio jednotky so slúchadlom (10-505)
• Vlastnosti jednotlivých dielov nájdete v návodoch príslušných zariadení.
5. TECHNICKÉ ÚDAJE
Technické údaje o každom zariadení nájdete v priloženom návode.
6. SCHÉMA SYSTÉMU
Vnútorná
jednotka
10-505 of
10-525
10-15x /10-20x
10-505 / 10-525
10-505 / 10-525
a b P M
a b P M
E
E
12V 1A max
12V 1A max
10-801
13
230V~
16 17 a14 15
8-24 V
P
18 b
>6Ω
a b P M
1
2
1
2
1
2
* odobrať lampu
** aP alebo PP
Napájanie 10-801
Vonkajšia
jednotka 10-151 10-152
10-201
10-202
!
• Ak k systému (paralelne) pripojíte viac ako jednu vnútornú jednotku, musíte dbať na maximálny počet vnútorných jednotiek. Tento počet nájdete v
návode vnútornej audio jednotky so slúchadlom (10-505) a hands-free vnútornej audio jednotky (10-525).
• Uistite sa, že vnútorné jednotky sú zapojené podľa vyššie uvedenej schémy (vstupy, výstupy).
