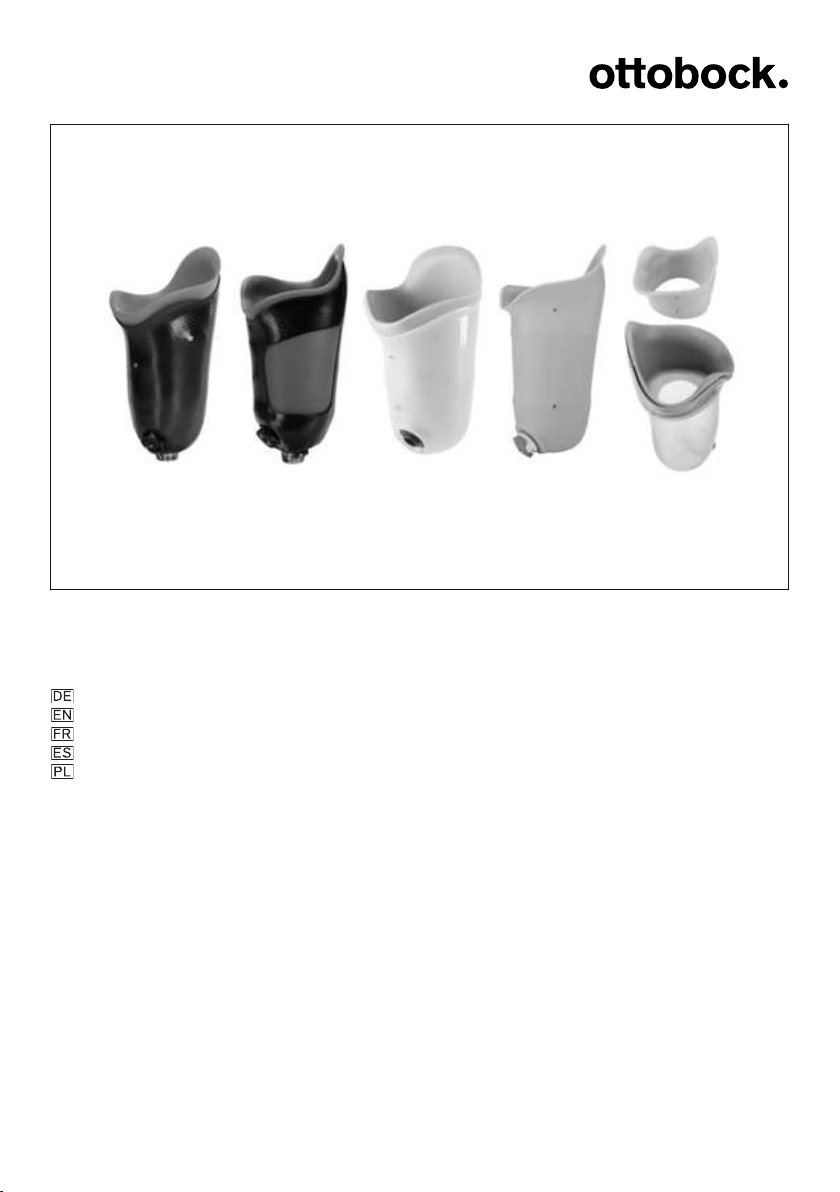

Otto Bock SiOCX TF 7T450-1 User manual

Gebrauchsanweisung ..................................................................................................... 4
Instructions for use ......................................................................................................... 9
Instructions d'utilisation .................................................................................................. 13
Instrucciones de uso ...................................................................................................... 19
Instrukcja użytkowania .................................................................................................... 24
SiOCX TF 7T450=1, 7T451=1, 7T431=4, 7T431=5,
7T452=1, 7T452=2

12
1
12
2
2

1
3
1
4
1
5
1
6
3

1 Produktbeschreibung Deutsch
INFORMATION
Datum der letzten Aktualisierung: 2020-07-28
►Lesen Sie dieses Dokument vor Gebrauch des Produkts aufmerksam durch und beachten
Sie die Sicherheitshinweise.
►Weisen Sie den Benutzer in den sicheren Gebrauch des Produkts ein.
►Wenden Sie sich an den Hersteller, wenn Sie Fragen zum Produkt haben oder Probleme
auftreten.
►Melden Sie jedes schwerwiegende Vorkommnis im Zusammenhang mit dem Produkt, insbe
sondere eine Verschlechterung des Gesundheitszustands, dem Hersteller und der zuständi
gen Behörde Ihres Landes.
►Bewahren Sie dieses Dokument auf.
1.1 Konstruktion und Funktion
Die SiOCX Innenschäfte bestehen aus HTV-Silikon und je nach Version auch aus einem Carbon-
Prepreg-Außenschaft mit Adapter. Zur Druckentlastung von empfindlichen oder knöchernen Stel
len können je nach Version zusätzliche Silikon Gel-Polster und flexible Schaftbereiche optional
eingearbeitet werden. Die Innenschäfte werden individuell nach den Patientendaten gefertigt.
Beim SiOCX TF mit geschlossenem Außenschaft wird zur besseren Anpassung an den Patienten
ein Versorgungsschritt eingefügt. Dabei wird der definitive Innenschaft mit einem Diagnoseschaft
aus ThermoLyn ohne Adapter ausgeliefert. Der Diagnoseschaft bietet die Möglichkeit, Änderun
gen an der Form und am Schaftrandverlauf vorzunehmen sowie die Adapterposition zu bestim
men.
1.2 Kombinationsmöglichkeiten
Diese Prothesenkomponente ist kompatibel mit dem Ottobock Modularsystem. Die Funktionalität
mit Komponenten anderer Hersteller, die über kompatible modulare Verbindungselemente verfü
gen, wurde nicht getestet.
Der SiOCX TF Prox 7T452=1 ist für unterschiedliche Verschlusssysteme wie ShuttleLocks und
KISS Einzugsysteme geeignet. Der SiOCX TF Seal 7T452=2 eignet sich speziell für Unterdruck
systeme in Kombination mit dem ProSeal SIL Liner.
2 Bestimmungsgemäße Verwendung
2.1 Verwendungszweck
Das Produkt ist ausschließlich für die exoprothetische Versorgung der unteren Extremität einzu
setzen.
2.2 Einsatzgebiet
Das Produkt darf nur in TF-Prothesen eingesetzt werden.
3 Sicherheit
3.1 Bedeutung der Warnsymbolik
VORSICHT Warnung vor möglichen Unfall- und Verletzungsgefahren.
HINWEIS Warnung vor möglichen technischen Schäden.
4

5
3.2 Allgemeine Sicherheitshinweise
VORSICHT
Verwendung des Produkts auf nicht intakter Haut
Hautirritationen, Bildung von Ekzemen oder Infektionen durch Kontamination mit Keimen
►Verwenden Sie das Produkt nur auf intakter Haut.
VORSICHT
Volumenschwankungen oder -änderung der betroffenen Extremität
Verletzungen, Druckstellen, Hautirritationen, Durchblutungsstörungen und Lähmungserschei
nungen durch Passformprobleme
►Verwenden Sie das Produkt nicht weiter, wenn Passformprobleme auftreten.
►Wenden Sie sich bei Passformproblemen oder geringfügigen Anzeichen von Hautschädi
gungen an Ihren Orthopädietechniker.
►Kontrollieren Sie die Haut der betroffenen Extremität täglich auf Schädigungen und Sensibi
litätsstörungen (durch optische Kontrolle und Abtasten).
VORSICHT
Wiederverwendung an anderem Patienten
Hautirritationen, Bildung von Ekzemen oder Infektionen durch Kontamination mit Keimen
►Verwenden Sie das Produkt nur an einem Patienten.
HINWEIS
Kontakt mit Hitze, Glut oder Feuer
Schäden am Produkt durch hohe Temperaturen
►Halten Sie das Produkt von offenem Feuer, Glut oder anderen Hitzequellen fern.
HINWEIS
Mechanische Beschädigung des Produkts
Funktionsveränderung oder –verlust durch Beschädigung
►Arbeiten Sie sorgfältig mit dem Produkt.
►Prüfen Sie ein beschädigtes Produkt auf Funktion und Gebrauchsfähigkeit.
►Verwenden Sie das Produkt bei Funktionsveränderungen oder -verlust nicht weiter (siehe
„Anzeichen von Funktionsveränderungen oder -verlust beim Gebrauch“ in diesem Kapitel).
►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reparatur, Austausch, Kontrolle
durch den Kunden-Service des Herstellers, etc.).
Anzeichen von Funktionsveränderungen oder -verlust beim Gebrauch
Funktionsveränderungen können sich z.B. durch ein verändertes Gangbild, eine veränderte Po
sitionierung der Prothesenkomponenten zueinander sowie durch Geräuschentwicklung bemerk
bar machen.
4 Lieferumfang
Abb. Pos. Menge Benennung Kennzeichen
– – 1 Gebrauchsanweisung –

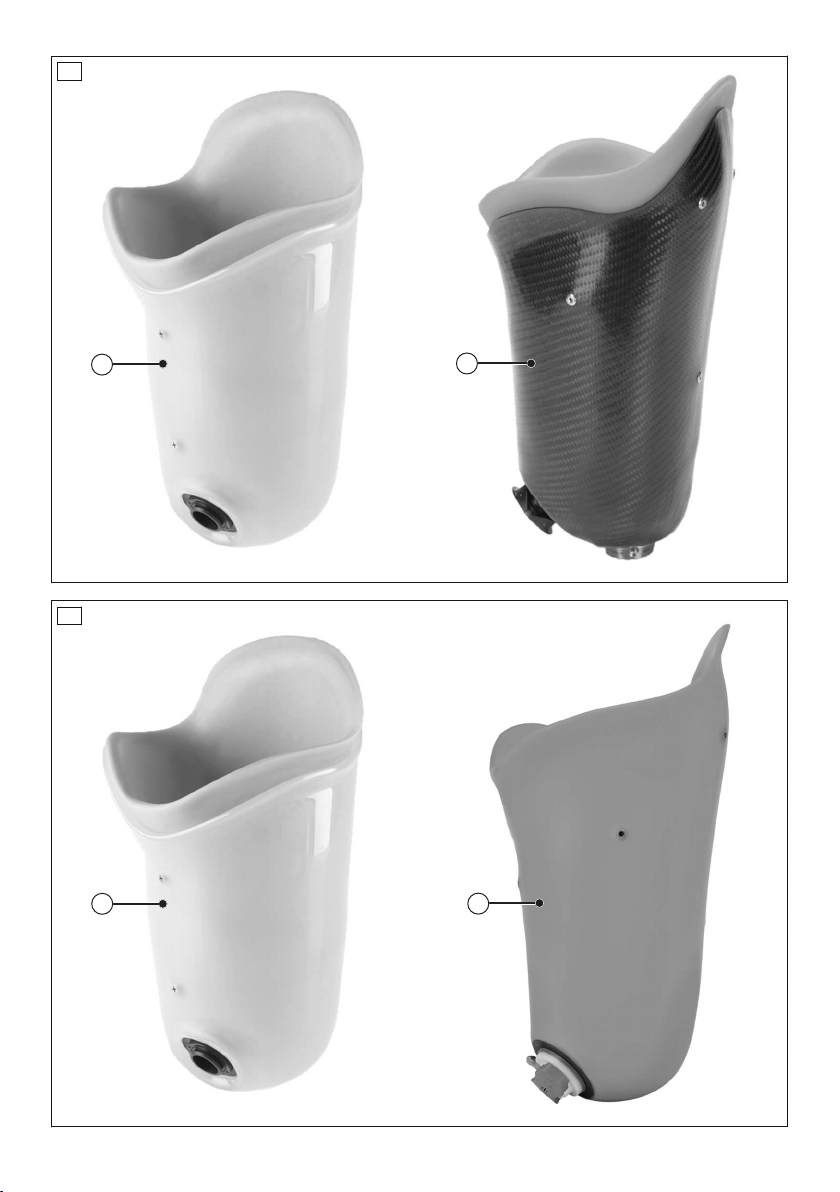

siehe Abb.1, siehe
Abb.2
1 1 Diagnoseschaft (nur bei 7T450=1,
7T431=4)
7T455=1

6
Abb. Pos. Menge Benennung Kennzeichen

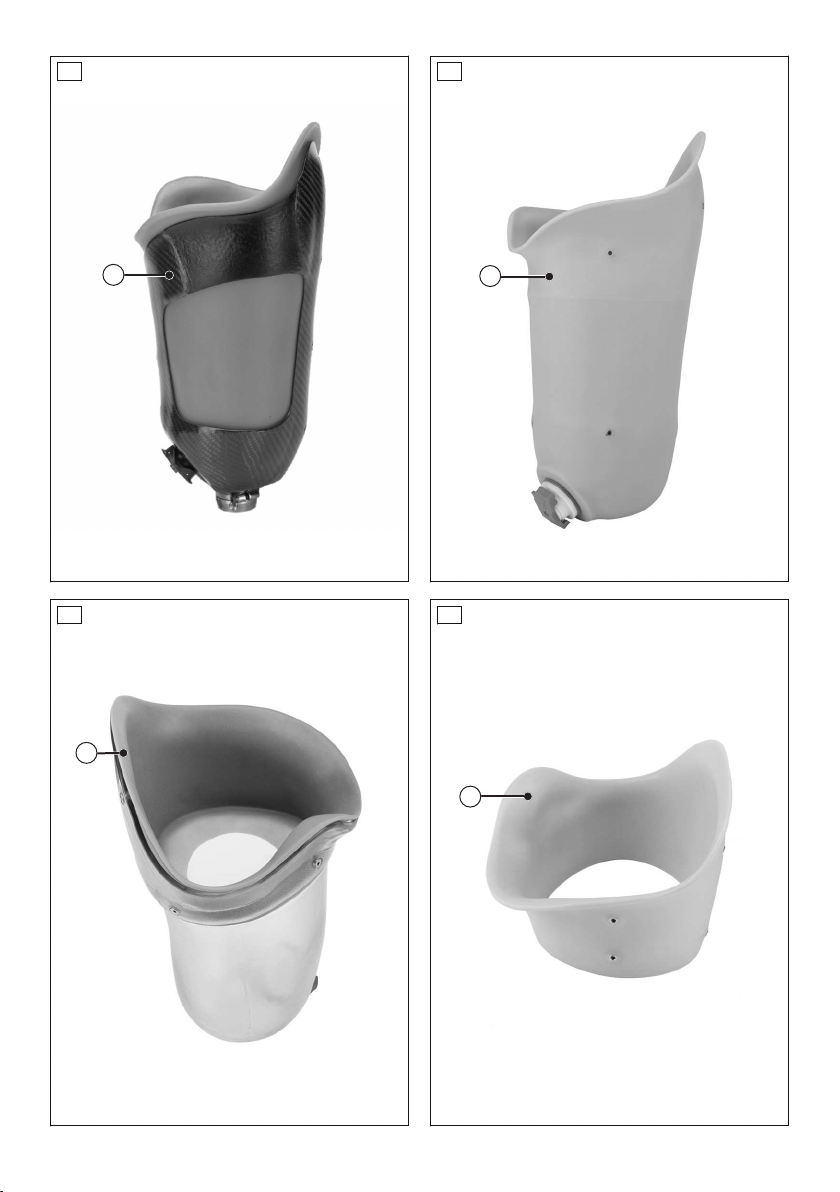

siehe Abb.3 1 SiOCX TF Pro Prothesenschaft 7T451=1
siehe Abb.1 2 SiOCX TF Prothesenschaft 7T450=1
siehe Abb.2 2 SiOCX TF Innenschaft 7T431=4
siehe Abb.4 1 SiOCX TF Basic Innenschaft 7T431=5
siehe Abb.5 1 SiOCX TF Seal (Abb. mit obligatorischem
Außenschaft)
7T452=2
siehe Abb.6 1
1
SiOCX TF Prox 7T452=1
Ersatzteile/Zubehör (nicht im Lieferumfang)
Benennung Kennzeichen
Diagnoseschaft (als Zubehör nur für 7T431=5, 7T452=1, 7T452=2) 7T455=1
5 Gebrauchsfähigkeit herstellen
VORSICHT
Fehlerhafter Aufbau oder Montage
Verletzungen durch Funktionsveränderung oder -verlust
►Die Montage darf nur von ausgebildetem Fachpersonal durchgeführt werden.
►Beachten Sie die Aufbau- und Montagehinweise.
HINWEIS
Unsachgemäße thermische Bearbeitung des Silikonschafts
Beschädigung durch thermische Überbelastung
►Führen Sie keine Wärmebehandlung über 120°C durch.
INFORMATION
►Schützen Sie den Silikonschaft vor Beschädigungen durch scharfkantige Gegenstände, um
Funktionseinschränkungen zu vermeiden.
5.1 Aufbau mit Diagnoseschaft
VORSICHT
Mangelnde Stabilität durch Ausschneiden des Sitzbereichs
Verletzungsgefahr durch Bruch tragender Teile
►Schneiden Sie den Sitzbereich des Thermoplast-Prothesenschafts nicht aus.
VORSICHT
Wärmebehandlung des Thermoplast-Prothesenschafts
Verletzungsgefahr durch Kontakt mit heißem Material
►Führen Sie keine Wärmebehandlungen des Prothesenschafts am Patienten durch.
►Lassen Sie den Prothesenschaft nach der Wärmebehandlung abkühlen.
INFORMATION
►Wenn Sie den Diagnoseschaft nachträglich bearbeiten müssen, beachten Sie die Hinweise
zur Verarbeitung von ThermoLyn in der Technischen Information 646D300*.
1) Die Passform des Diagnoseschafts am Patienten prüfen.
2) Den Grundaufbau der Prothese mit dem Diagnoseschaft durchführen.

7
3) Den Adapter am Diagnoseschaft positionieren, wie in der Anleitung des Adapters beschrie
ben.
4) Den Adapter am Diagnoseschaft so sichern, dass die Prothese den Belastungen der dynami
schen Anprobe und der Testphase standhält.
5) Den statischen Aufbau und die dynamische Anprobe der Prothese durchführen. Bei Bedarf
am Diagnoseschaft einen flexiblen Sitzbereich für den Definitivschaft anzeichnen.
6) Den Patienten die Prothese maximal 4Wochen testen lassen.
7) Nach erfolgreicher Testphase den vollständigen Diagnoseschaft mit Innenschaft an den Her
steller des Außenschafts schicken. Dabei darauf achten, dass sich der Adapter durch den
Transport nicht vom Diagnoseschaft lösen kann.
5.2 Aufbau mit Definitivschaft
INFORMATION
►Definitivschäfte dürfen nicht bearbeiten werden.
1) Den Grundaufbau der Prothese mit dem Definitivschaft durchführen.
2) Den statischen Aufbau und die dynamische Anprobe der Prothese durchführen.
3) Die Prothese fertigstellen.
6 Gebrauch
6.1 Pflegen der Haut
HINWEIS
Kontakt mit fett- und säurehaltigen Mitteln, Ölen, Salben und Lotionen
Unzureichende Stabilisierung durch Funktionsverlust des Materials
►Setzen Sie das Produkt keinen fett- und säurehaltigen Mitteln, Ölen, Salben und Lotionen
aus.
INFORMATION
Derma Prevent beschädigt Innenschäfte aus Silikon
►Verwenden Sie kein Derma Prevent zur Pflege der Haut.
►Zur Hautpflege eine ph-neutrale, wasserbasierte und parfümfreie Hautlotion (z.B. ProCom
fort Gel) verwenden.
►Zur Pflege von wunden Stellen nach ärztlicher Absprache z.B. Allpresan® diabetic INTENSIV
Schaum-Creme verwenden.
6.2 Einsteigen in die Prothese
►Mit dem Stumpf in den Prothesenschaft steigen. Bei Bedarf eine Anziehhilfe verwenden.
Hinweis zu Innenschäften, die direkt auf der Haut getragen werden
VORSICHT
Prothesenschaft liegt nicht vollständig am Stumpf an
Hautirritationen durch Ansammlung von Flüssigkeit im Prothesenschaft
►Tragen Sie den Prothesenschaft direkt auf der Haut.
►Wenn Sie Lufteinschlüsse bemerken, ziehen Sie den Prothesenschaft aus und erneut an.

8
7 Reinigung
VORSICHT
Mangelhafte Reinigung des Innenschafts
Hautirritationen, Bildung von Ekzemen oder Infektionen durch Kontamination mit Keimen sowie
Beschädigung des Innenschafts
►Reinigen Sie den Innenschaft täglich gemäß den Anweisungen dieses Kapitels.
HINWEIS
Verwendung falscher Reinigungsmittel
Beschädigung des Produktes durch falsche Reinigungsmittel
►Reinigen Sie das Produkt nur mit den zugelassenen Reinigungsmitteln.
>Benötigte Reinigungsmittel: ph-neutrale Seife (z.B. Derma Clean 453H10), kratzfreies und
fusselfreies Tuch
1) Das Produkt mit einem Tuch mit Süßwasser und pH-neutraler Seife reinigen.
Dabei darauf achten, dass keine Flüssigkeit auf die anderen Prothesenkomponenten und zwi
schen Innen- und Außenschaft gelangt.
2) Die Seifenreste mit einem Tuch mit Süßwasser entfernen.
3) Das Produkt mit einem Tuch abtrocknen und an der Luft vollständig trocknen lassen.
8 Wartung
►Entsprechend der Nutzung mit dem Patienten regelmäßige Wartungstermine absprechen.
►Halbjährliche Sicherheitskontrollen durchführen.
►Das Produkt während der standardmäßigen Überprüfung der Prothesenpassteile mitüberprü
fen.
Wartungsschritte
>Benötigte Materialien: Innensechskantschlüssel 2mm, Isopropylalkohol 646F297*
1) Den Prothesenschaft auf Beschädigungen prüfen.
2) Wenn vorhanden: Den Ventilverschluss lösen.
3) Die zueinander gehörenden Schrauben und Einsetzmuttern markieren.
4) Die Schrauben mit dem Innensechskantschlüssel herausschrauben.
5) Den Silikonschaft herausnehmen.
6) Wenn vorhanden: Die Elektroden aus dem Silikonschaft entfernen.
7) Wenn vorhanden: Die Myo-Kontaktflächen mit Isopropylalkohol reinigen.
8) Den Prothesenschaft reinigen (siehe Seite8).
9) Optional: Den Silikonschaft auskochen.
10) Den Prothesenschaft wieder zusammenzubauen.
9 Entsorgung
Das Produkt darf nicht überall mit unsortiertem Hausmüll entsorgt werden. Eine unsachgemäße
Entsorgung kann sich schädlich auf die Umwelt und die Gesundheit auswirken. Beachten Sie die
Angaben der zuständigen Behörde Ihres Landes zu Rückgabe, Sammel- und Entsorgungsverfah
ren.
10 Rechtliche Hinweise
Alle rechtlichen Bedingungen unterliegen dem jeweiligen Landesrecht des Verwenderlandes und
können dementsprechend variieren.
10.1 Haftung
Der Hersteller haftet, wenn das Produkt gemäß den Beschreibungen und Anweisungen in diesem
Dokument verwendet wird. Für Schäden, die durch Nichtbeachtung dieses Dokuments, insbe

9
sondere durch unsachgemäße Verwendung oder unerlaubte Veränderung des Produkts verur
sacht werden, haftet der Hersteller nicht.
1 Product description English
INFORMATION
Date of last update: 2020-07-28
►Please read this document carefully before using the product and observe the safety
notices.
►Instruct the user in the safe use of the product.
►Please contact the manufacturer if you have questions about the product or in case of prob
lems.
►Report each serious incident in connection with the product, in particular a worsening of the
state of health, to the manufacturer and to the relevant authority in your country.
►Please keep this document for your records.
1.1 Construction and Function
SiOCX inner sockets are made of HTV silicone and, depending on the version, also a carbon
prepreg outer socket with adapter. Depending on the version, additional silicone gel pads and
flexible socket sections can be integrated as options to provide pressure relief in sensitive or bony
areas. The inner sockets are individually fabricated according to the patient data. For the SiOCX-
TF with closed outer socket, a fitting step is integrated into the process for better adaptation to
the patient. For this purpose, the definitive inner socket is supplied with a ThermoLyn check sock
et without adapter. With the check socket, the shape and socket trim line can be changed and the
adapter position can be set.
1.2 Combination possibilities
This prosthetic component is compatible with Ottobock's system of modular connectors. Func
tionality with components of other manufacturers that have compatible modular connectors has
not been tested.
The SiOCX TF Prox 7T452=1 is suitable for various suspension systems such as shuttle locks
and KISS pull-in systems. The SiOCX TF Seal 7T452=2 is especially well suited for elevated
vacuum sockets in combination with the ProSeal SIL liner.
2 Intended use
2.1 Indications for use
The product is intended exclusively for lower limb exoprosthetic fittings.
2.2 Area of application
The product must be used in TF prostheses only.
3 Safety
3.1 Explanation of warning symbols
CAUTION Warning regarding possible risks of accident or injury.
NOTICE Warning regarding possible technical damage.

10
3.2 General safety instructions
CAUTION
Use of the product on damaged skin
Skin irritation, formation of eczema or infections due to contamination with germs
►Only use the product on healthy skin.
CAUTION
Volume fluctuations or changes of the affected limb
Injuries, pressure sores, skin irritation, circulatory disorders and paralytic symptoms caused by
problems with the fit
►Do not continue using the product if problems with the fit occur.
►Please consult your prosthetist in case of problems with the fit or signs of skin damage, even
if they are only minor.
►Check the skin of the affected limb daily for damage and sensitivity disturbances (visually
and by palpitating).
CAUTION
Reuse on other patients
Skin irritation, formation of eczema or infections due to contamination with germs
►Use the product on only one patient.
NOTICE
Contact with heat, embers or fire
Damage to the product due to high temperatures
►Keep the product away from open flames, embers and other sources of heat.
NOTICE
Mechanical damage to the product
Change in or loss of functionality due to damage
►Use caution when working with the product.
►If the product is damaged, check it for proper function and readiness for use.
►In case of changes in or loss of functionality, do not continue using the product (see "Signs
of changes in or loss of functionality during use" in this section).
►Take any necessary measures (e.g. repair, replacement, inspection by the manufacturer's
customer service, etc.).
Signs of changes in or loss of functionality during use
Among other factors, changes in functionality can be indicated by an altered gait pattern, a
change in the positioning of the prosthetic components relative to each other and by the develop
ment of noises.
4 Scope of delivery
Fig. Item Quantity Designation Reference number
– – 1 Instructions for use –
see fig.1, see fig.2 1 1 Check socket (only with 7T450=1,
7T431=4)
7T455=1

11
Fig. Item Quantity Designation Reference number
see fig.3 1 SiOCX TF Pro prosthetic socket 7T451=1
see fig.1 2 SiOCX TF prosthetic socket 7T450=1
see fig.2 2 SiOCX TF inner socket 7T431=4
see fig.4 1 SiOCX TF Basic inner socket 7T431=5
see fig.5 1 SiOCX TF Seal (illustrated with mandatory
outer socket)
7T452=2
see fig.6 1
1
SiOCX TF Prox 7T452=1
Spare parts/accessories (not included in the scope of delivery)
Designation Reference number
Check socket (as accessory only for 7T431=5, 7T452=1, 7T452=2) 7T455=1
5 Preparing the product for use
CAUTION
Incorrect alignment or assembly
Injuries due to changes in or loss of functionality
►The product may only be installed by trained, qualified personnel.
►Observe the alignment and assembly instructions.
NOTICE
Improper thermal treatment of the silicone socket
Damage due to thermal overloading
►Do not carry out any heat treatment at a temperature above 120°C (248°F).
INFORMATION
►Prevent the silicone socket from being damaged by sharp-edged objects to avoid functional
impairment.
5.1 Alignment with check socket
CAUTION
Lack of stability due to cutting out the seating area
Risk of injury due to breakage of load-bearing components
►Do not cut out the seating area of the thermoplastic prosthetic socket.
CAUTION
Heat treatment of the thermoplastic prosthetic socket
Risk of injury due to contact with hot material
►Do not carry out any heat treatments on the prosthetic socket when the patient is wearing it.
►Allow the prosthetic socket to cool after heat treatment.
INFORMATION
►If the check socket needs to be reworked, note the instructions for processing ThermoLyn in
the 646D300* technical information.
1) Check the fit of the check socket on the patient.
2) Perform the bench alignment of the prosthesis with the check socket.
3) Position the adapter on the check socket as described in the instructions for the adapter.

12
4) Secure the adapter on the check socket such that the prosthesis can withstand the loads
occurring during the dynamic trial fitting and test phase.
5) Carry out the static alignment and dynamic trial fitting of the prosthesis. If required, mark a
flexible seating area for the definitive socket on the check socket.
6) Allow the patient to test the prosthesis for a maximum of 4weeks.
7) After a successful test phase, send the complete check socket with inner socket to the manu
facturer of the outer socket. Make sure that the adapter cannot be detached from the check
socket in transit.
5.2 Prosthetic alignment with definitive socket
INFORMATION
►Definitive sockets must not be reworked.
1) Perform the bench alignment of the prosthesis with the definitive socket.
2) Carry out the static alignment and dynamic trial fitting of the prosthesis.
3) Finish the prosthesis.
6 Use
6.1 Caring for the skin
NOTICE
Contact with oils, salves, lotions or other products that contain oils or acids
Insufficient stabilisation due to loss of material functionality
►Do not expose the product to oils, salves, lotions or other products that contain oils or acids.
INFORMATION
Derma Prevent damages inner sockets made of silicone
►Do not use Derma Prevent for skin care.
►For skin care use a pH neutral, water-based and unscented skin lotion (e.g.ProComfort Gel).
►In consultation with your doctor, you can use e.g.Allpresan® diabetic foam cream intensive to
alleviate sore areas.
6.2 Donning the prosthesis
►Slide your residual limb into the prosthetic socket. Use a donning aid if necessary.
Information for inner sockets that are worn directly on the skin
CAUTION
Prosthetic socket is not in full contact with residual limb
Skin irritation due to accumulation of liquid in prosthetic socket
►Wear the prosthetic socket directly on the skin.
►If you detect any air pockets take the prosthetic socket off and don it again.
7 Cleaning
CAUTION
Improper cleaning of the inner socket
Skin irritation, formation of eczema or infections due to contamination with germs and damage
to the inner socket
►Clean the inner socket daily according to the instructions given in this section.

13
NOTICE
Use of improper cleaning agents
Damage to the product due to use of improper cleaning agents
►Only clean the product with the approved cleaning agents.
>Required cleaning agents: pH neutral soap (e.g.453H10 Derma Clean), scratch and lint-
free cloth
1) Clean the product with a cloth using fresh water and a pH neutral soap.
Make sure no liquid gets onto the other prosthesis components and between the inner and
outer sockets.
2) Remove soap residue with a cloth using fresh water.
3) Dry the product with a lint-free cloth and allow it to fully air dry.
8 Maintenance
►Arrange regular maintenance intervals with the patient depending on the level of use.
►Conduct half-yearly safety inspections.
►During the standard inspection of the prosthesis components, also inspect the product.
Maintenance steps
>Required materials: Allen wrench 2mm, 646F297* isopropyl alcohol
1) Check the prosthetic socket for damage.
2) If present: Loosen the valve closure.
3) Mark the matching screws and insert nuts.
4) Remove the screws with the Allen wrench.
5) Take out the silicone socket.
6) If present: Remove the electrodes from the silicone socket.
7) If present: Clean the myo-contact surfaces with isopropyl alcohol.
8) Clean the prosthetic socket (see Page12).
9) Optional: Boil the silicone socket.
10) Reassemble the prosthetic socket.
9 Disposal
In some jurisdictions it is not permissible to dispose of the product with unsorted household
waste. Improper disposal can be harmful to health and the environment. Observe the information
provided by the responsible authorities in your country regarding return, collection and disposal
procedures.
10 Legal information
All legal conditions are subject to the respective national laws of the country of use and may vary
accordingly.
10.1 Liability
The manufacturer will only assume liability if the product is used in accordance with the descrip
tions and instructions provided in this document. The manufacturer will not assume liability for
damage caused by disregarding the information in this document, particularly due to improper
use or unauthorised modification of the product.
1 Description du produit Français
INFORMATION
Date de la dernière mise à jour: 2020-07-28

14
►Veuillez lire attentivement l’intégralité de ce document avant d’utiliser le produit ainsi que
respecter les consignes de sécurité.
►Apprenez à l’utilisateur comment utiliser son produit en toute sécurité.
►Adressez-vous au fabricant si vous avez des questions concernant le produit ou en cas de
problèmes.
►Signalez tout incident grave survenu en rapport avec le produit, notamment une aggravation
de l’état de santé, au fabricant et à l’autorité compétente de votre pays.
►Conservez ce document.
1.1 Conception et fonctionnement
Les emboîtures intérieures SiOCX sont fabriquées en silicone HTV et comprennent, en fonction
de la version, une emboîture extérieure en carbone pré-imprégné et un adaptateur. Afin de ré
duire la pression au niveau des zones sensibles ou osseuses, des rembourrages supplémentaires
en gel de silicone et des zones souples au sein de l’emboîture peuvent, en option, être ajoutés.
Les emboîtures intérieures sont fabriquées sur mesure en fonction des données du patient.
Concernant le produit SiOCX TF avec emboîture extérieure fermée, la procédure d’appareillage
comprend une étape supplémentaire qui permet un meilleur ajustement au patient. L’emboîture
intérieure définitive est alors livrée avec une emboîture d’essai en ThermoLyn sans adaptateur.
L’emboîture d’essai permet d’effectuer des modifications de la forme et du tracé de son bord ain
si que de déterminer la position de l’adaptateur.
1.2 Combinaisons possibles
Ce composant prothétique est compatible avec le système modulaire Ottobock. Le fonctionne
ment avec des composants d’autres fabricants disposant de connecteurs modulaires compatibles
n’a pas été testé.
La SiOCX TF Prox 7T452=1 convient à une utilisation avec différents systèmes de fermeture tels
que les prises rapides et les systèmes de d’enfilage KISS. La SiOCX TF Seal 7T452=2 est tout
particulièrement recommandée pour les systèmes à dépression en association avec le manchon
ProSeal SIL.
2 Utilisation conforme
2.1 Usage prévu
Le produit est exclusivement destiné à l’appareillage exoprothétique des membres inférieurs.
2.2 Domaine d’application
L’utilisation de ce produit est autorisée uniquement dans des prothèses transfémorales (TF).
3 Sécurité
3.1 Signification des symboles de mise en garde
PRUDENCE Mise en garde contre les éventuels risques d’accidents et de blessures.
AVIS Mise en garde contre les éventuels dommages techniques.
3.2 Consignes générales de sécurité
PRUDENCE
Utilisation du produit sur une peau fragilisée
Irritations cutanées et formation d’eczémas ou d’infections dues à une contamination par
germes
►Veuillez n’utiliser le produit que sur une peau intacte.

15
PRUDENCE
Modification ou variations du volume du membre concerné
Blessures, zones de pression, irritations cutanées, problèmes de circulation sanguine et signes
de paralysie dus à des problèmes d’adaptation de la forme
►Cessez d’utiliser le produit si des problèmes d’adaptation de la forme apparaissent.
►Consultez votre orthoprothésiste en cas de problèmes d’adaptation de la forme ou de
signes minimes de lésions cutanées.
►Il est impératif de procéder à un contrôle de la peau du membre concerné de façon quoti
dienne pour vérifier l’absence de lésions et de problèmes de sensibilité (par contrôle visuel
et palpation).
PRUDENCE
Réutilisation sur un autre patient
Irritations cutanées et formation d’eczémas ou d’infections dues à une contamination par
germes
►N’utilisez le produit que sur un seul patient.
AVIS
Contact avec la chaleur, la braise ou le feu
Endommagement du produit en raison de températures élevées
►Tenez le produit éloigné des flammes, de la braise ou d’autres sources de chaleur.
AVIS
Dégradation mécanique du produit
Modification ou perte de fonctionnalité due à une dégradation
►Manipulez le produit avec précaution.
►Tout produit endommagé doit être vérifié afin de juger s’il est encore fonctionnel.
►En cas de modification ou perte de fonctionnalité, cessez d’utiliser le produit (voir dans le
présent chapitre le point «Signes de modification ou de perte de fonctionnalité détectés lors
de l’utilisation»).
►Si besoin, prenez les mesures nécessaires (par ex. réparation, remplacement, contrôle par
le service après-vente du fabricant, etc.).
Signes de modification ou de perte de fonctionnalité détectés lors de l’utilisation
Une modification de la démarche, un changement du positionnement des composants prothé
tiques les uns par rapport aux autres ainsi que l’émission de bruits constituent des exemples de
signes qui confirment des modifications de la fonctionnalité.
4 Contenu de la livraison
Ill. Pos. Quanti
té
Désignation Référence
– – 1 Instructions d’utilisation –
voir ill.1, voir ill.2 1 1 Emboîture d’essai (uniquement pour
7T450=1, 7T431=4)
7T455=1
voir ill.3 1 Emboîture de prothèse SiOCX TF Pro 7T451=1
voir ill.1 2 Emboîture de prothèse SiOCX TF 7T450=1
voir ill.2 2 Emboîture intérieure SiOCX TF 7T431=4
voir ill.4 1
1
Emboîture intérieure SiOCX TF Basic 7T431=5

16
Ill. Pos. Quanti
té
Désignation Référence
voir ill.5 1 SiOCX TF Seal (ill. avec emboîture exté
rieure obligatoire)
7T452=2
voir ill.6 1
1
SiOCX TF Prox 7T452=1
Pièces de rechange/accessoires (non compris dans la livraison)
Désignation Référence
Emboîture d’essai (accessoire uniquement pour 7T431=5, 7T452=1, 7T452=2) 7T455=1
5 Mise en service du produit
PRUDENCE
Alignement ou montage incorrect
Blessures occasionnées par une modification ou une perte de fonctionnalité
►Seul le personnel spécialisé et formé à cet effet est autorisé à procéder au montage.
►Respectez les consignes relatives à l’alignement et au montage.
AVIS
Traitement thermique non conforme de l’emboîture en silicone
Dommages dus à une surcharge thermique
►N’effectuez pas de traitement thermique supérieur à 120°C.
INFORMATION
►Protégez l’emboîture en silicone contre tout dommage pouvant être provoqué par des objets
coupants afin d’éviter toute limitation de sa fonctionnalité.
5.1 Alignement avec l’emboîture d’essai
PRUDENCE
Manque de stabilité dû à la découpe effectuée dans la zone d'assise
Risque de blessure occasionnée par la rupture de pièces porteuses
►Ne procédez à aucune découpe dans la zone d'assise de l'emboîture de prothèse thermo
plastique.
PRUDENCE
Traitement thermique de l’emboîture de prothèse thermoplastique
Risque de blessure dû au contact avec le matériau chaud
►Ne procédez à aucun traitement thermique de l’emboîture de prothèse lorsque celle-ci est
portée par le patient.
►Laissez l’emboîture de prothèse refroidir après tout traitement thermique.
INFORMATION
►En cas de modification ultérieure de l’emboîture d’essai, veuillez respecter les consignes de
traitement du ThermoLyn fournies dans l’information technique 646D300*.
1) Vérifiez la forme de l’emboîture d’essai sur le patient.
2) Procédez à l’alignement de base de la prothèse avec l’emboîture d’essai.
3) Positionnez l’adaptateur sur l’emboîture d’essai comme décrit dans les instructions
d’utilisation de l’adaptateur.

17
4) Bloquez l’adaptateur sur l’emboîture d’essai de telle sorte que la prothèse résiste aux sollici
tations auxquelles elle est soumise au cours de l’essai dynamique et de la phase d’essai.
5) Procédez à l’alignement statique et à l’essai dynamique de la prothèse. Si besoin, dessinez
sur l’emboîture d’essai les contours d'une zone d'assise souple pour l’emboîture définitive.
6) Faites tester la prothèse par le patient pendant 4semaines maximum.
7) Une fois la phase d’essai réussie, envoyez l’emboîture d’essai complète (emboîture intérieure
comprise) au fabricant de l’emboîture extérieure. Veillez alors à ce que l’adaptateur ne puisse
pas se détacher de l’emboîture d’essai pendant le transport.
5.2 Alignement avec l’emboîture définitive
INFORMATION
►Il n’est pas autorisé de modifier les emboîtures définitives.
1) Procédez à l’alignement de base de la prothèse avec l’emboîture définitive.
2) Procédez à l’alignement statique et à l’essai dynamique de la prothèse.
3) Effectuez l’assemblage de la prothèse.
6 Utilisation
6.1 Soins de la peau
AVIS
Contact avec des produits gras et acides, des huiles, des crèmes et des lotions
Stabilisation insuffisante en raison de la perte de fonctionnalité de la matière du produit
►Évitez tout contact avec des produits gras et acides, des huiles, des crèmes et des lotions.
INFORMATION
Derma Prevent endommage les emboîtures intérieures en silicone
►N’utilisez pas Derma Prevent pour les soins de votre peau.
►Pour les soins de la peau, utilisez une lotion pour la peau au pH neutre, à base d’eau et sans
parfum (parex. ProComfort Gel).
►Pour soigner les zones présentant des plaies, utilisez parex. la crème moussante Allpresan®
diabetic INTENSIV après avoir consulté votre médecin.
6.2 Mise en place de la prothèse
►Introduisez votre moignon dans l’emboîture de la prothèse. Si besoin, utilisez un chausse-pro
thèse.
Remarque sur les emboîtures intérieures portées directement sur la peau
PRUDENCE
L’emboîture de prothèse ne repose pas complètement sur le moignon
Irritations cutanées dues à l’accumulation de liquide dans l’emboîture de prothèse
►Ne portez pas directement l’emboîture de prothèse sur la peau.
►Si vous constatez la présence de bulles d’air, retirez l’emboîture de prothèse et posez-la à
nouveau.

18
7 Nettoyage
PRUDENCE
Nettoyage insuffisant de l’emboîture intérieure
Irritations cutanées, formation d’eczémas ou infections dues à une contamination par germes
ainsi que dommage de l’emboîture intérieure
►Nettoyez quotidiennement l’emboîture intérieure conformément aux consignes du présent
chapitre.
AVIS
Utilisation de détergents inadaptés
Dégradation du produit occasionnée par l’utilisation d’un détergent inadapté
►Nettoyez le produit uniquement avec les détergents autorisés.
>Nettoyants requis: savon au pH neutre (parex. Derma Clean 453H10), chiffon anti-pe
luches et anti-rayures
1) À l’aide d’un chiffon, nettoyez le produit à l’eau douce et avec un savon au pH neutre.
Veillez alors à éviter tout contact des autres composants prothétiques avec du liquide et toute
pénétration de liquide entre les emboîtures intérieure et extérieure.
2) Éliminez les restes de savon avec un chiffon et de l’eau douce.
3) Essuyez le produit à l’aide d’un chiffon et laissez sécher entièrement à l’air.
8 Maintenance
►Déterminez des rendez-vous réguliers de maintenance avec le patient en fonction de
l’utilisation du produit.
►Effectuez des contrôles de sécurité tous les six mois.
►Effectuez un contrôle du produit au cours du contrôle habituel des composants prothétiques.
Étapes de maintenance
>Matériel et matériaux requis: clé Allen 2mm, alcool d’isopropyle 646F297*
1) Vérifiez que l’emboîture de prothèse n’est endommagée.
2) Si installé: débranchez le système de fermeture de la valve.
3) Effectuez des repères pour reconnaître les vis et les écrous de fixation qui vont ensemble.
4) Dévissez les vis avec une clé Allen.
5) Retirez l’emboîture en silicone.
6) Si installées: retirez les électrodes de l’emboîture en silicone.
7) En cas d’utilisation d’électrodes: nettoyez les surfaces de contact myoélectriques avec de
l’alcool d’isopropyle.
8) Nettoyez l’emboîture de prothèse (consulter la page18).
9) Facultatif: faites bouillir l’emboîture en silicone.
10) Assemblez à nouveau l’emboîture de prothèse.
9 Mise au rebut
Il est interdit d’éliminer ce produit n’importe où avec des ordures ménagères non triées. Une
mise au rebut non conforme peut avoir des répercussions négatives sur l’environnement et la san
té. Respectez les prescriptions des autorités compétentes de votre pays concernant les procé
dures de retour, de collecte et de recyclage des déchets.
10 Informations légales
Toutes les conditions légales sont soumises à la législation nationale du pays d’utilisation concer
né et peuvent donc présenter des variations en conséquence.

19
10.1 Responsabilité
Le fabricant est responsable si le produit est utilisé conformément aux descriptions et instructions
de ce document. Le fabricant décline toute responsabilité pour les dommages découlant d’un
non-respect de ce document, notamment d’une utilisation non conforme ou d’une modification
non autorisée du produit.
1 Descripción del producto Español
INFORMACIÓN
Fecha de la última actualización: 2020-07-28
►Lea este documento atentamente y en su totalidad antes de utilizar el producto, y respete las
indicaciones de seguridad.
►Explique al usuario cómo utilizar el producto de forma segura.
►Póngase en contacto con el fabricante si tuviese dudas sobre el producto o si surgiesen
problemas.
►Comunique al fabricante y a las autoridades responsables en su país cualquier incidente
grave relacionado con el producto, especialmente si se tratase de un empeoramiento del es
tado de salud.
►Conserve este documento.
1.1 Construcción y función
Los encajes interiores SiOCX están compuestos de silicona HTV y, dependiendo del modelo,
también de un encaje exterior de carbono preimpregnado con adaptador. Para aliviar la presión
de las zonas sensibles u óseas, dependiendo del modelo pueden haber incorporados acolchados
adicionales de gel de silicona y zonas flexibles en el encaje. Los encajes interiores se elaboran de
forma personalizada según los datos del paciente. En el caso de SiOCX TF con encaje exterior
cerrado, se ha añadido una fase de protetización para mejorar la adaptación al paciente. En ella,
el encaje interior definitivo se suministra con un encaje de diagnóstico hecho de ThermoLyn sin
adaptador. El encaje de diagnóstico permite modificar la forma y el trazado del borde del encaje,
así como determinar la posición del adaptador.
1.2 Posibilidades de combinación
Este componente protésico es compatible con el sistema modular de Ottobock. No se ha proba
do la funcionalidad con componentes de otros fabricantes que dispongan de elementos de cone
xión modulares compatibles.
El SiOCX TF Prox 7T452=1 es apropiado para diversos sistemas de cierre como las lanzaderas
de bloqueo y los sistemas de inserción KISS. El SiOCX TF Seal 7T452=2 es especialmente indi
cado para sistemas de vacío en combinación con el liner ProSeal SIL.
2 Uso previsto
2.1 Uso previsto
El producto está exclusivamente indicado para tratamientos exoprotésicos de los miembros infe
riores.
2.2 Campo de aplicación
El producto solo puede emplearse en prótesis transfemorales.
3 Seguridad
3.1 Significado de los símbolos de advertencia
PRECAUCIÓN Advertencias sobre posibles riesgos de accidentes y lesiones.

20
AVISO Advertencias sobre posibles daños técnicos.
3.2 Indicaciones generales de seguridad
PRECAUCIÓN
Uso del producto sobre piel no intacta
Irritaciones cutáneas, aparición de eccemas o infecciones debidas a una contaminación con
gérmenes
►Utilice el producto únicamente sobre piel intacta.
PRECAUCIÓN
Variaciones o modificación del volumen de la extremidad afectada
Lesiones, hematomas por presión, irritaciones cutáneas, problemas de circulación y síntomas
de entumecimiento debidos a problemas de ajuste
►No siga utilizando el producto si surgen problemas de ajuste.
►Póngase en contacto con su técnico ortopédico si detecta problemas de ajuste o ligeros
signos de lesiones cutáneas.
►Controle a diario la piel de la extremidad afectada para ver si presenta heridas o trastornos
de sensibilidad (mediante control visual y táctil).
PRECAUCIÓN
Reutilización en otros pacientes
Irritaciones cutáneas, aparición de eccemas o infecciones debidas a una contaminación con
gérmenes
►Utilice el producto en un único paciente.
AVISO
Contacto con calor, brasas o fuego
Daños en el producto debidos a temperaturas elevadas
►Mantenga el producto alejado del fuego directo, brasas u otras fuentes de calor.
AVISO
Daño mecánico del producto
Alteraciones o fallos en el funcionamiento debidos a daños
►Tenga sumo cuidado al trabajar con el producto.
►Compruebe si el producto dañado funciona y si está preparado para el uso.
►No continúe usando el producto en caso de que presente alteraciones o fallos en el funcio
namiento (véase el apartado "Signos de alteraciones o fallos en el funcionamiento durante el
uso" en este capítulo).
►Tome las medidas pertinentes en caso necesario (p.ej., reparación, recambio, envío del
producto al servicio técnico del fabricante para su revisión, etc.).
Signos de alteraciones o fallos en el funcionamiento durante el uso
Las alteraciones en el funcionamiento pueden ponerse de manifiesto en forma de, p. ej., un mo
delo de marcha distinto, un posicionamiento distinto de los componentes protésicos entre sí, así
como la aparición de ruidos.
