SPEWE 1200169 User manual

1903161 | 01-2017 | spewe.ch ES-5305-30 | ES-5305-40 1
Zubehör zu Glühdrahtgerät
Sicherheitshinweise 2
Bedienungsanleitung 3-7
Ersat teilliste 7/8
Découpeuse a filament chauffant
Instructions de sécurité 2
Mode d’emploi type 3-7
Liste pièces de rechange 7/8
Trancia a filo incandescente
Avvisi di sicure a 2
Istru ioni per l’uso modello 3-7
Elenco dei pe i di ricambio 7/8
Heated Wire utting Device
Safety Instructions 2
Operating Instructions 3-7
Replacement Parts 7/8
D
ES-5305
Art.-Nr. 1200169 (30cm)
Art.-Nr. 1200085 (40cm)
F
I
GB

2 ES-5305-30 | ES-5305-40 1903161 / 01-2017
Lieferumfang | Volume de fournitures | orredo di fornitura | Scope of delivery
D
Lieferumfang: Eckschneider ES-5305-x0, Teflonspray, Anleitung.
Lieferung ES-5305-30 mit Transporttasche, ES-5305-40 im Karton
Technische Daten: Schnittlänge: 31/41 cm Schnitttiefe: 52 cm Gewicht Gerät: 2.0 kg
Zuschnitt : Thermisch Stromversorgung: über Trafo am Standgerät
F
Volume de livraison : Découpeuse dángle, type ES-5305-x0, spray au téflon, mode d’emploi.
Livraison ES-5305-30 avec sac de transport, ES-5305-40 dans le carton
Caractéristiques
techniques :
Longueur de coupe: 31/41 cm Profondeur de coupe : 52 cm Poids de l’appareil: 2.0 kg
Découpe : thermique Alimentation électrique : via le transformateur sur la
découpeuse à fil chaud
I
Corredo di fornitura : Dispositivo di taglio angoli modello ES-5305-x0, Teflonspray, Istru ioni d’uso.
Consegna ES-5305-30 con Custodia, ES-5305-40 in una scatola.
Dati tecnici: Lunghe a di taglio: 31/41 cm Profondità di taglio: 52 cm Peso: 2.0 kg
Taglio: termico Alimenta ione: mediante trasformatore della taglierina a filo in-
candescente
GB
Scope of delivery: Edge cutter type ES-5305-x0, Teflon spray, operating instructions.
Delivery of ES-5305-30 with transport bag, ES-5305-40 in the carton.
Technical details: Cutting length: 31/41 cm Cutting depth: 52 cm Equipment weight: 2.0 kg
Cut: Thermal Power supply: Via transformer to glow wire cutting equipment
D
Sicherheitshinweise - Vorwort
Diese Anleitung ist die Grundlage ur Bedienung des Glühdraht-Schneidegeräts. Sie verdient Ihre volle Aufmerksamkeit.
Bevor Sie mit irgendwelchen Arbeiten an oder mit dem Gerät beginnen, verpflichten wir Sie, die vorliegende Anleitung und die
separaten Sicherheitsbestimmungen bis um Schluss sorgfältig durch ulesen. Bestehen irgendwelche Unklarheiten, sprechen
Sie uns umgehend da u an. Nehmen Sie das Gerät nicht in Betrieb solange Unklarheiten bestehen. Mit der Inbetriebnahme
des Gerätes bestätigen Sie, dass Sie die Anleitung gelesen und verstanden haben und somit die Betriebsverantwortung über-
nommen haben.
F
Remarques de sécurité concernant les coupeuses à filament incandescent – Préface
Ce mode d’emploi est la base pour le maniement de la coupeuse à filament incandescent. Veuille le consulter avec beau-
coup d’attention.
Avant de commencer quelques travaux que ce soit ou avant d’utiliser la coupeuse, nous vous engageons à lire le présent
mode d’emploi et les remarques de sécurité séparé a minutieusement jusqu’à la fin. S’il y a quelques confusions, n’hésite
pas à nous contacter immédiatement. Ne mette pas la coupeuse en service tant qu’il y a des confusions. Avec la mise en
service de la coupeuse, vous confirme que vous ave lu le mode d’emploi et que vous l’ave compris et ainsi vous prene en
charge la responsabilité du bon fonctionnement.
I
Avvisi di sicurezza per la trancia a filo incandescente - Premssa
Le presenti istru ioni sono la base per l’uso della taglierina a filo incandescente.
Prima di ini iare qualsiasi opera ione sull’apparecchio o con l’apparecchio, vi chiediamo di impegnarvi a leggere attentamente
le presenti istru ioni e la avverten e di sicure a separato fino alla fine. Qualora dovessero esservi dei punti non chiari, con-
tattateci immediatamente e parlatecene. Non mettete in fun ione l’apparecchio fino a quando sussistono questi dubbi. Met-
tendo in fun ione l’apparecchio, confermate di avere letto le istru ioni e di esservi assunto la responsabilità del relativo eserci-
io.
GB
Hot wire cutter safety advice and instructions manual - Foreword
These instructions must be read before using the hot wire cutter. Please read them carefully.
Before you begin any work or begin using the tool, you must carefully read this introduction and the separate safety advice . If
you have any queries, please do not hesitate to contact us. Do not use the tool if you continue to be unsure about any aspect.
When you begin to use the tool, you tacitly confirm that you have read and understood the introduction and that you take full
responsibility for the operation of the tool.

1903161 | 01-2017 | spewe.ch ES-5305-30 | ES-5305-40 3
Inbetriebnahme | Installation | Messa in funzione | Setting the Device Up
D

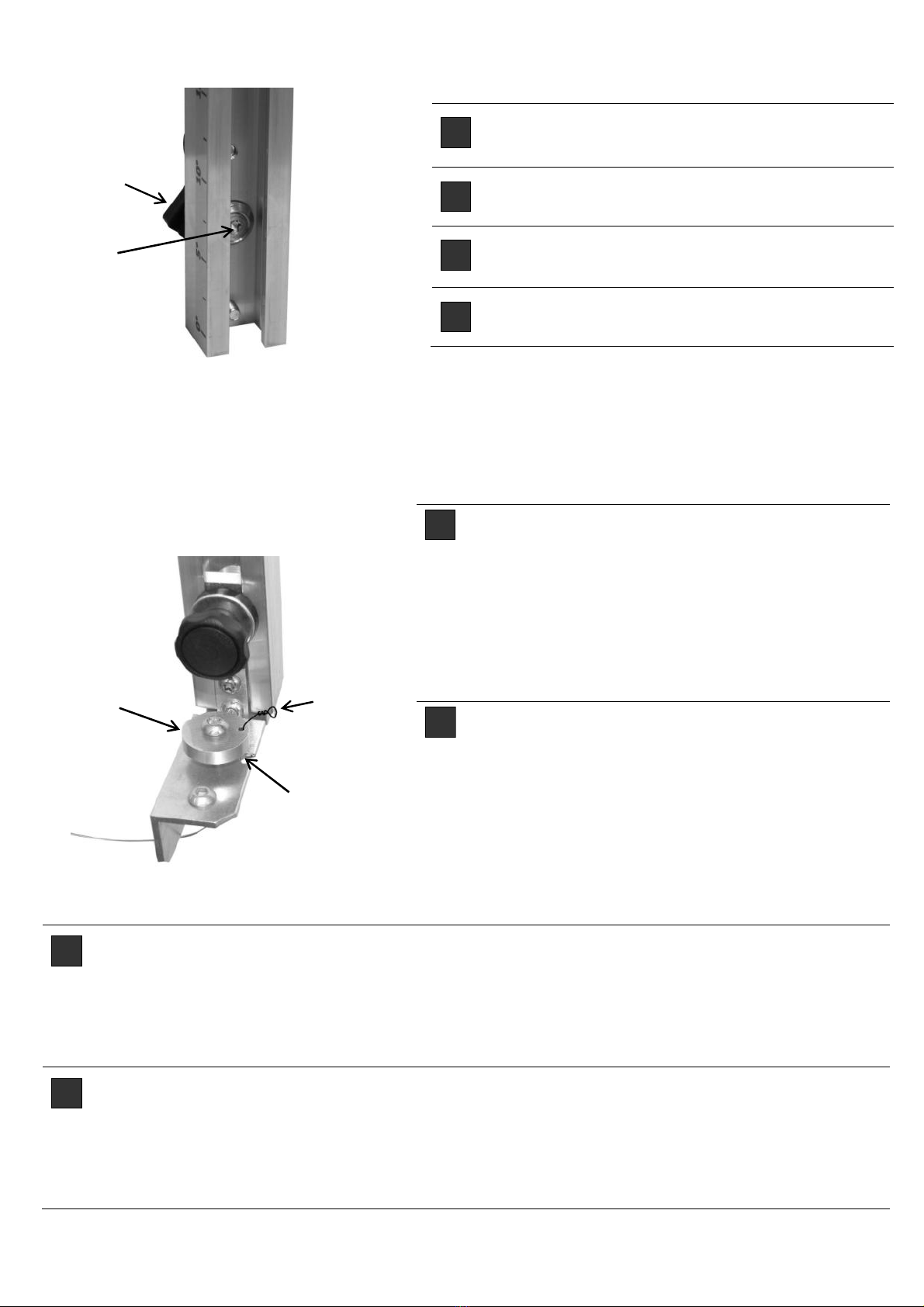

Inbetriebnahme
Bei nachträglichem Zukauf des Eck-
schneiders bitte aufrechte Führungs-
schiene (1) am Standgerät mit beilie-
gendem Teflonspray innwendig auf
gan er Länge leicht einsprühen und
trocknen lassen. (Monatlich wieder-
holen)
Eckschneider mittels grauen Teflon-
gleiter in aufrechte Schiene einführen
und Klemmhebel (2) fixieren.
C-Schiene (1) mit Sicherungshebel
am Geräteende (1a) schliessen.
Eckschneider an schwar em Gehäu-
se an Standgeräte-Rückseite einste-
cken.
F
Mise en service
Si vous ajoute la découpeuse
d’angle à un équipement, veuille ap-
pliquer une légère pulvérisation de
téflon avec la bombe fournie sur la
glissière verticale (1) tout le long de
l’intérieur de l’appareil de base et
laisser sécher (refaire tous les mois)
Introduire la découpeuse dans la glis-
sière verticale avec le curseur de té-
flon gris et fixer le levier de serrage
(2). Fermer la glissière C (1) avec le
levier de blocage (1a)
Emboîter la découpeuse sur le boîtier
noir à l’arrière de l’appareil de base.
I
Messa in esercizio
Se la taglierina angolare viene acquistata successivamente, nebuli are del teflon sulla guida (1)
delsupporto, su tutta la lunghe a e lasciare asciugare ripetere ogni mese).
Inserire la taglierina angolare con teflon grigio e fissare la leva di serraggio (2). Chiudere la guida
C (1) con la leva di fissaggio (1a).
Inserire il dispositivo di taglio angoli nella sede nera nella parte posteriore dell’apparecchio a pavi-
mento.
GB
Initiation
In the event of a subsequent additional purchase of the edge cutter, please slightly spray the verti-
cal guide rail (1) on the standing equipment with the Teflon spray enclosed and allow to dry. (re-
peat every month)
Insert edge cutter with grey Teflon slide into vertical rail and secure clamp lever (2). Close C rail (1)
with securing lever (1a).
Insert edge cutter in standing equipment rear on the black case.
1
2
1a

4 ES-5305-30 | ES-5305-40 1903161 / 01-2017
Schnittvarianten | Variantes de coupes | Varianti di taglio | utting variants
D

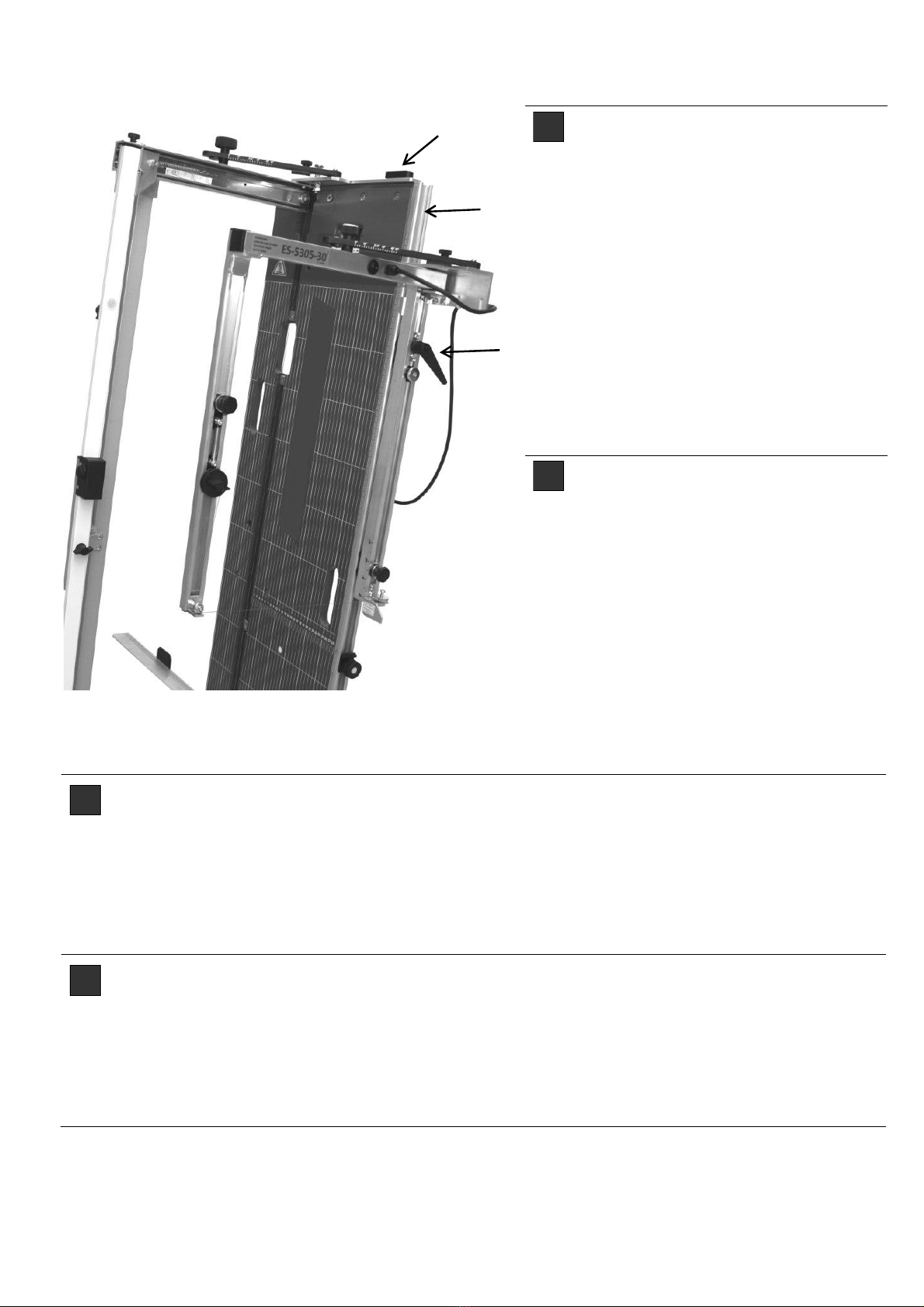

Schrägschnitt:
Reiter (3) mit rechter Hand in gewünschte Neigung
schieben und gleich eitig Drahtspanner (4) mit lin-
ker Hand nachführen und straffen.
Reiter (5) an (3) führen. Somit sind allfällige Wie-
derholungsschnitte bereits fixiert, auch wenn Reiter
(3) u einer anderen Neigung umgestellt wird.
Ausschnitttiefe mit Reiter (6) an langer Führungs-
schiene festlegen.
Eckschneider an Wippenschalter (W) nach rechts
drückend einschalten, Klemmhebel (2) nur leicht
lösen, Eckschneider bis um Reiter (6) gleiten las-
sen und Dämmplatte bei einem Eckausschnitt nach
links oder rechts weg iehen.
Eckschneider vor ugsweise im hinteren Bereich (7)
des Querrohres oder am Klemmhebel haltend
hochschieben. Klemmhebel leicht fixieren und Gerät
ausschalten.
Eckschneider NI HT an vorderer Aluschiene
(7a) hochdrücken !
F
oupe en biais: Pousser dans la position requise le curseur (3) à l’aide de la main droite tout en vérifiant et en
tendant le tendeur de filament (4) à l’aide de la main gauche.
- Positionner le curseur (5) sur (3). Ainsi, les coupes répétitives éventuelles sont déjà en place même si le curseur
(3) est réglé pour une nouvelle inclinaison.
- Définir la profondeur de coupe à l‘aide du curseur (6) sur la glissière longue.
- Mettre en marche la découpeuse d’angle sur le commutateur basculant (W) en appuyant à droite, desserrer légè-
rement (2) le levier de serrage, laisser glisser la découpeuse jusqu'au curseur (6) et retirer l'isolant à gauche et à
droite pour une découpe d’angle.
- Lever de préférence la découpeuse d’angle à l’arrière du tube transversal ou sur le levier tout en le maintenant.
Fixer sans forcer le levier le blocage et arrêter l’appareil.
NE PAS pousser la découpeuse d’angle sur le rail d’aluminium avant (7a)
I
Taglio obliquo: spingere il corsoio (3) nell’inclina ione desiderata con la mano destra e tendere contemporanea-
mente il tendifilo con la mano sinistra;
accostare il corsoio (5) su (3). In questo modo vengono fissati tutti i tagli ripetitivi anche nel caso in cui il corsoio (3)
sia impostato con una diversa inclina ione;
Definire la profondità di intaglio con il corsoio (6) sulla guida lunga;
Attivare il dispositivo di taglio angoli spostando l'interruttore a bilico (W) verso destra, allentare leggermente la leva
di fissaggio (2), far scorrere il dispositivo di taglio angoli fino al corsoio (6) e rimuovere la piastra insonori ante da
sinistra o da destra;
Sollevare il dispositivo di taglio angoli nella parte posteriore del tubo longitudinale o sulla leva di fissaggio, afferran-
dola. Fissare leggermente la leva di fissaggio e spegnere l’apparecchio.
NON sollevare la taglierina afferrandola per la guida di alluminio anteriore (7a).
GB
Slope cut: Push slide (3) with right hand into desired slope and follow up wire tensioner (4) with left hand and
tension.
Direct slide (5) to (3). This means that any repeat cuts are already fixed, even if the slide (3) is readjusted o a
different slope.
Set cutting depth with slide (6) on long guide rail.
Activate edge cutter on rocker switch (W) by pressing to the right, only slightly loosen clamp lever (2), allow edge
cutter to move to the slide (6) and retract the insulation board with an edge cut to the left or right.
Preferably push up the edge cutter holding the cross tube or on the clamp lever in the rear area. Fit clamp lever
slightly and switch off the equipment.
Do NOT press up the edge cutter on the front aluminium rail (7a).
4
5
3
6
W
2
7a
7

1903161 | 01-2017 | spewe.ch ES-5305-30 | ES-5305-40 5
Schnittvarianten | Variantes de coupes | Varianti di taglio | utting variants
D

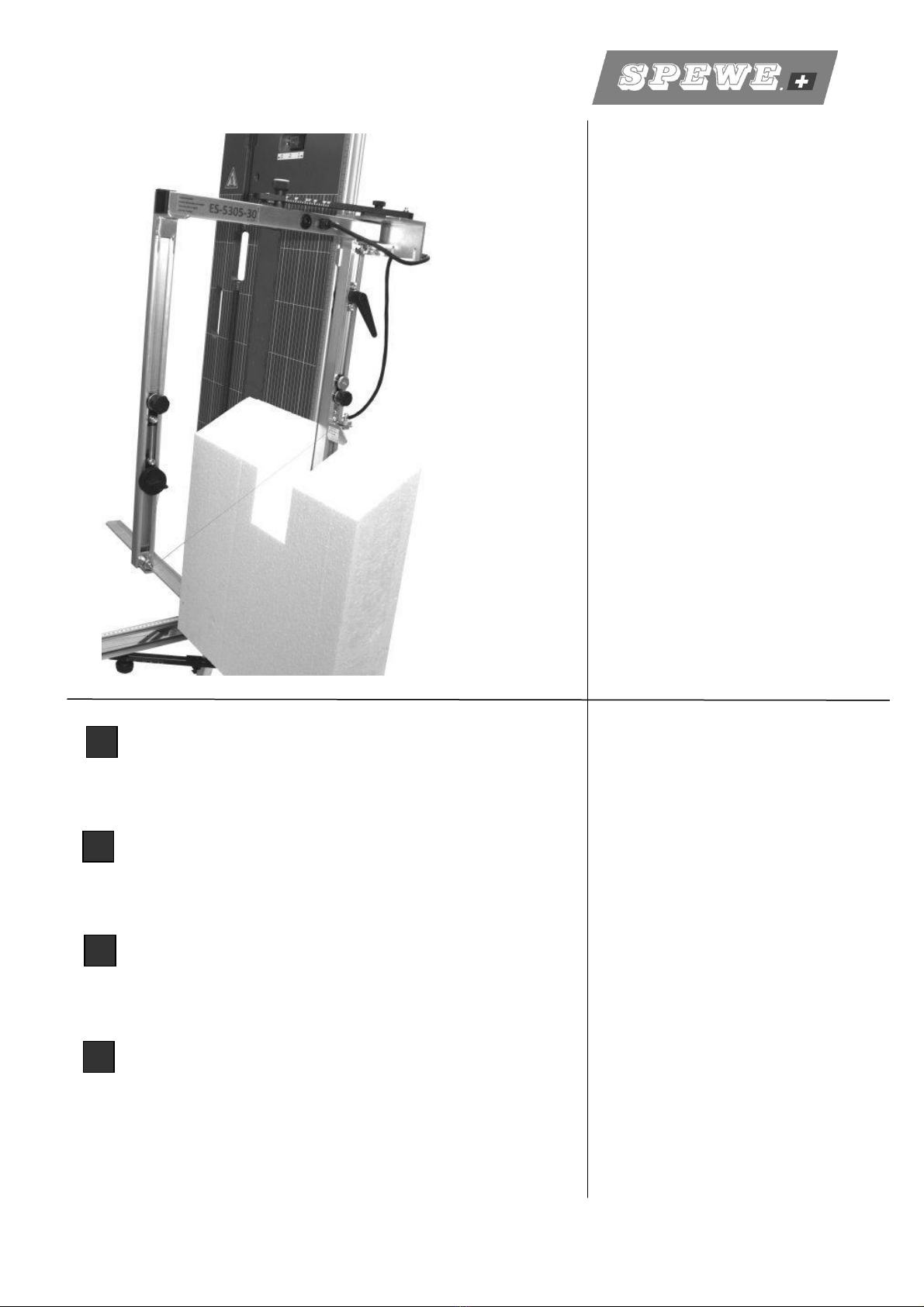

Dachsparrenausschnitt:
Dachneigung an allen Dämmplatten gemäss Ge-
bäudelänge mit langem Draht uschneiden. (8)
- Neigung an Eckschneider wie oben beschrieben
(Schrägschnitt) einstellen.
- Sparrenausschnitt an Dämmplatte markieren,
Sparrenhöhe mittels Reiter (6) fixieren.
- Einschnitt senkrecht ausführen, Dämmplatte um
Sparrenbreite verschieben, Eckschneider hoch-
schieben und mittels Klemmhebel (2) fixieren.
Sparrenausschnitt kann bei liegender Platte auch
an Stirnseite ausgeschnitten werden.
Gewünschte Neigung durch Abschwenken des
Eckschneiders positionieren und mittels
Sterngriff (9) fixieren. Sparrenhöhe mittels Reiter
(6) fixieren.
F
Découpe de chevrons : Découper l’inclinaison du toit sur tous les panneaux isolants selon la longueur
avec un filament long (8).
Régler l’inclinaison sur la découpeuse d'angle comme décrit ci-dessus (coupe en biais).
Marquer la découpe des chevrons sur l’isolant, fixer la hauteur de chevron par curseur (6) Pratiquer une
incision verticale, déplacer l'isolant autour de la largeur du chevron et remonter la découpeuse et la fixer
sans forcer avec le levier de serrage (2).
Les chevrons peuvent être aussi découpés sur la face avant en laissant le panneau couché. Positionner
l'inclinaison requise en tournant la découpeuse d’angle et la fixer au moyen de la poignée étoile (9).
Fixer la hauteur des chevrons au moyen du curseur (6).
I
Taglio per travetti: Intagliare l’inclina ione del tetto di tutte le piastre insonori anti in fun ione della
lunghe a con il filo lungo (8).
Impostare l’inclina ione sulla taglierina come descritto sopra (taglio longitudinale);
Marcare l’intaglio sulle piastre insonori anti, fissare l’alte a del travetto con il corsoio (6); - effettuare il
taglio verticalmente, spostare la piastra insonori ante e la larghe a del travetto e sollevare la taglierina
verticale fissandola leggermente con la leva di fissaggio (2);
l’intaglio del travetto può essere effettuato anche con piastra ori ontale sul lato frontale. Posi ionare
l'inclina ione desiderata orientando il dispositivo di taglio angoli e fissarlo con l’impugnatura a stella
(9). Fissare l'alte a con il corsoio (6).
GB
Rafter section: Cut the roof slope on all insulation boards in accordance with the long wire (8).
Set slope on edge cutter as described above (slope cut).
Mark rafter section on insulation board, fit rafter height with slide (6). Perform insection vertically, remove
insulation board by rafter width and push edge cutter back up and fit slightly with clamp lever (2).
Rafter section can also be cut out on front side if the board is lying down.
Position desired slope by tilting the edge cutter and fit with star handle (9).
Fit rafter height with slide (6).
2
9
6
8
